SIMTRUM的空间光调制器可以在随时间变化的驱动信号的控制下，改变空间中光分布的幅度、相位和偏振态，或者将非相干光转化为相干光，能够轻松将特定信息写入光波中，达到光波调制的目的。通过图像信号实时动态控制每个像素的电压，以调制光波。

透射式振幅型空间光调制器是一种振幅型空间光调制器，具有超高的空间分辨率，调制速度快，能实时响应输入信号的变化，波长范围覆盖可见光和近红外波段，广泛应用于激光成像与显示、全息记录、光学信息处理等领域。

产品特征

高分辨率
快速响应
低功耗
兼容性强

应用

光学成像
投影显示
光通信
激光加工
光束整形
图像处理

规格参数

常规参数

型号	分辨率	对比度	光学利用率	响应时间	光谱范围	驱动电源

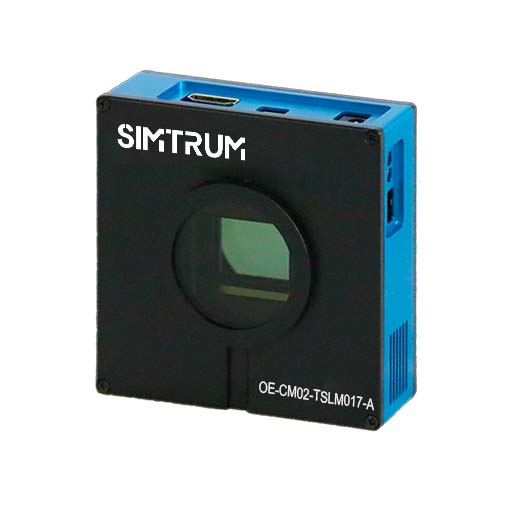

OE-CM02-TSLM017-A	1024×768	400:1@532nm	28%@532nm	≤16.7ms	420nm-1200nm	12V 2A
OE-CM02-TSLM023-A	1024×768	400:1@532nm	35%@532nm	≤16.7ms	420nm-1200nm	16V 1A或12V 2A

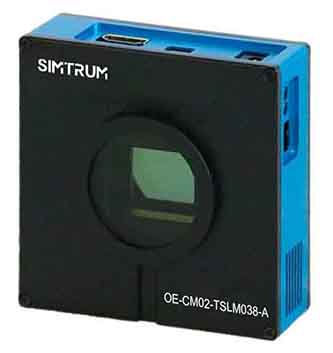

OE-CM02-TSLM038-A	1024×768	40:1@1064nm	9%@1064nm	≤16.7ms	420nm-1200nm	16V 1A或12V 2A
OE-CM02-TSLM07U-A	1920×1080	150:1@635nm	12%@635nm	≤16.7ms	420nm-1200nm	24V 1A或5V 1A

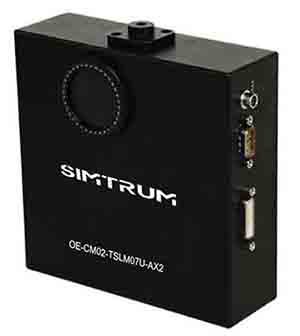

OE-CM02-TSLM07U-AX2	1920×1080	150:1@635nm	12%@635nm	≤6.67ms	420nm-1200nm	24V 1A或5V 1A
OE-CM02-TSLM14U-A	2048×1536	100:1@532nm	6%@532nm	≤22.2ms	420nm-1200nm	24V 1A

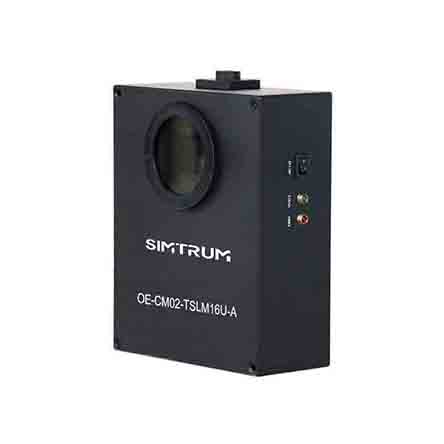

OE-CM02-TSLM16U-A	1920×1080	40:1@808nm	2%@635nm	≤16.7ms	420nm-1200nm	24V 1A

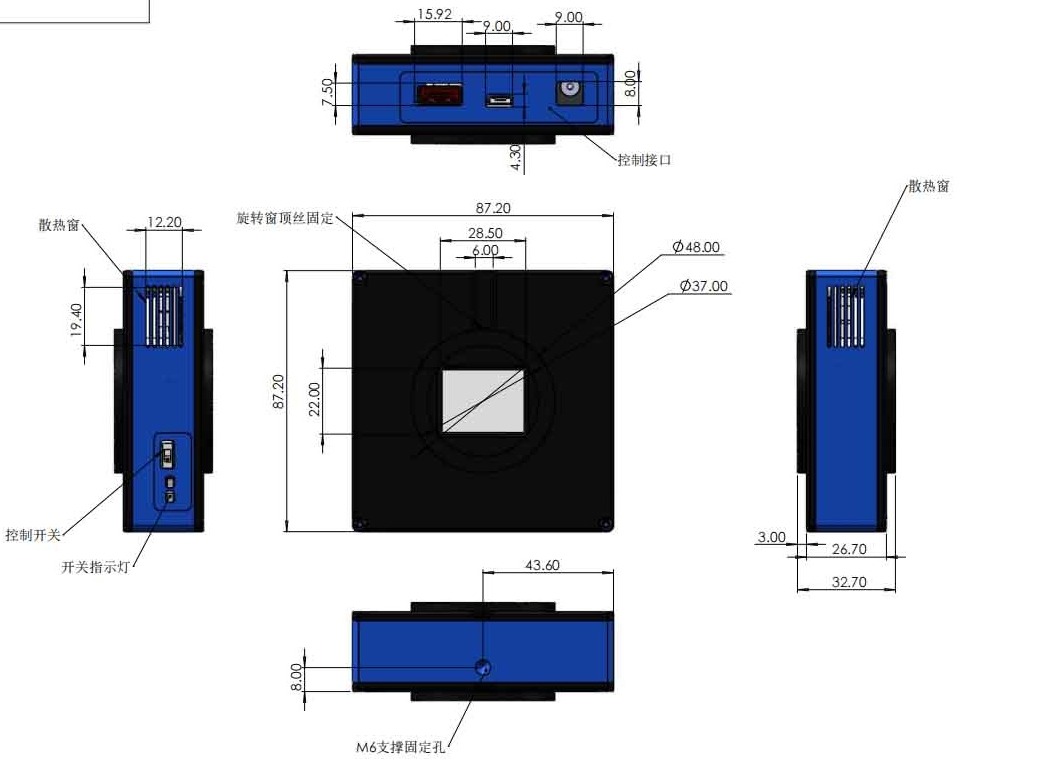

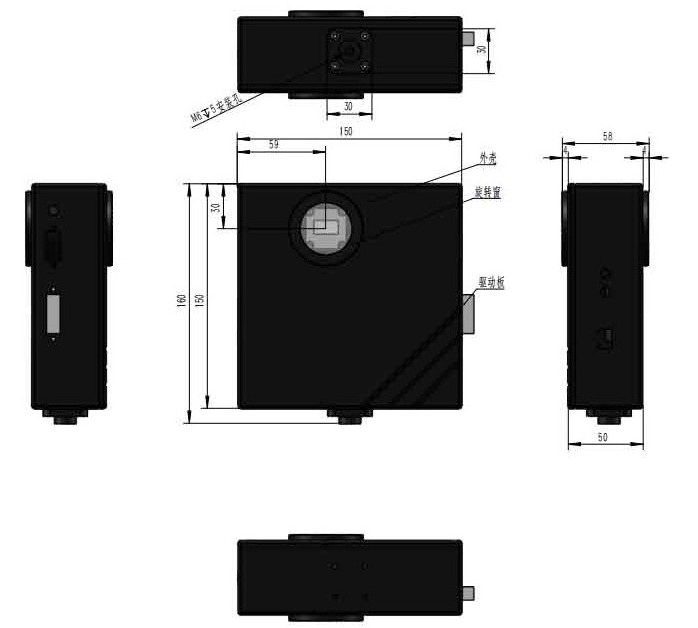

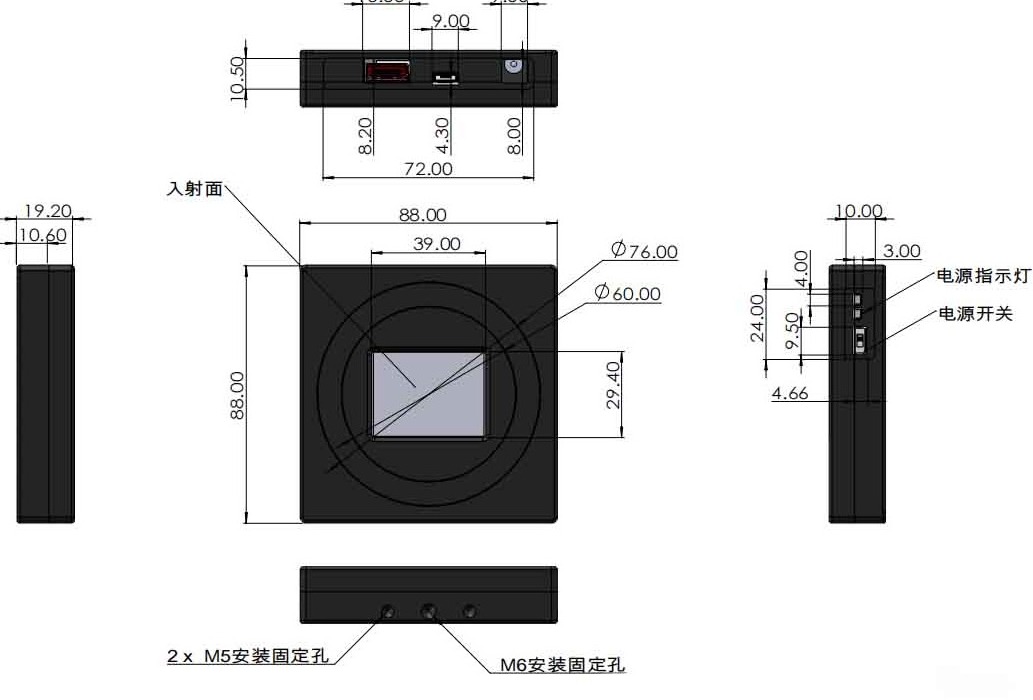

产品尺寸（mm）

1.散射成像

基于OE-CM02-TSLM023-A 实现通过散射介质后的多焦点聚焦。

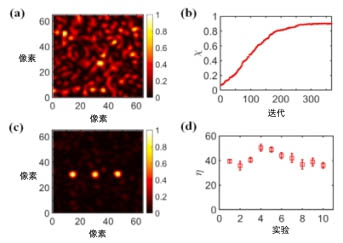

	(a)在WFS（wavefront shaping）前⽬标区域内透射光强测量结果;(b) WFS反馈曲线;(c)在WFS后，三个焦点被构建在预设位置;(d)在10个不同的实验中，构建的三个聚焦点的峰值-背景比（n）。

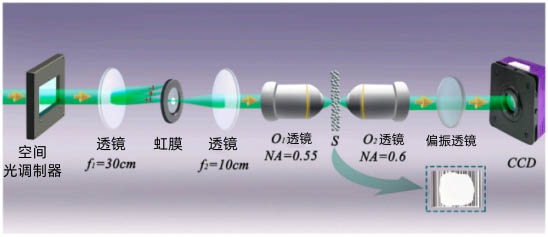

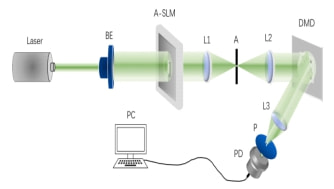

2.显微成像

基于OE-CM02-TSLM023-A实现⽤于波前测量的DCT单像素探测。


	采⽤三步移相DCT-SPI和三步SPI FSPI在不同采样比下测量蜻蜓翅膀的振幅和相位。

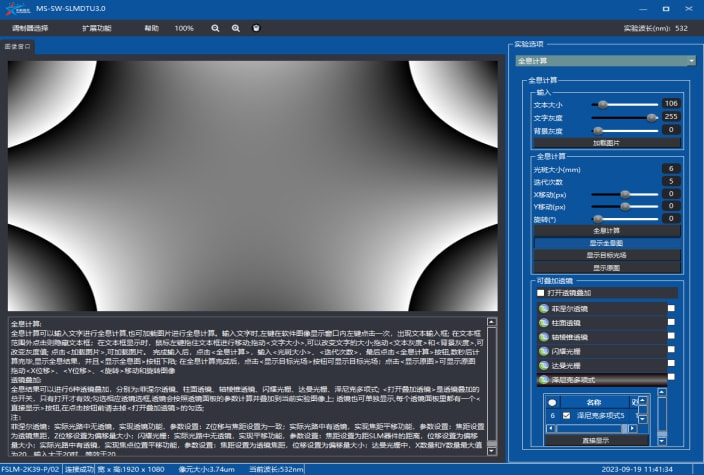

该软件主要功能包括：

1.集成各种特定光场调控功能：包括衍射光场、⽆衍射光场、结构光场等；

2.集成⼆⼗余种实验项⽬，35项泽尼克多项式，同时⽀持相位图之间的叠加；

3.可实时在线调节和控制各类光场参数；

4.根据实际需求快速矫正波前像差；

5.可⾃主扩展，以外部输⼊模式动态展⽰；

6.⾃主选择播放模式，实现⾼速刷新播放；

7.开放程序接⼝，以SDK的形式开放图像处理部分的功能接⼝，⽀持多种开发语⾔，包括 Labview、C/C++等。

连续激光二极管模块 (375-785nm)

类型	波长	输出功率	光纤输出
连续波紫外激光器模块（375-420nm）	375, 395, 405, 415, 420nm	高达 200mW	SM/MM
连续蓝光半导体模块（445/473/488nm）	445, 473, 488nm	高达 200mW	SM/MM
连续绿光激光二极管模块（505-561nm）	505, 515, 532, 561nm	高达 200mW	SM/MM
连续红光激光二极管模块（633-685nm）	633, 639, 640, 642, 647, 660, 685nm	高达 200mW	SM/MM
连续近红外激光二极管模块（705/730/785nm）	705, 730, 785nm	高达 200mW	SM/MM
多波长激光束合束器	375 to 785nm	高达 200mW	SM/MM

CW光纤激光系统(405nm-2um)

类型	波长	波长精度	光谱线宽	输出功率
405-940nm 连续波单模光纤激光器	405-940 nm	±5 nm	-	5/10/20/100mW
793/808/915/976nm 连续高功率光纤激光器	793/ 808/ 915/ 976 nm	±3 nm / ±10 nm	3nm / 6nm	5/10/25W
974/976nm 连续单模光纤泵浦激光器	974/ 976 nm	±1 nm	-	200 - 1000mW
1030/1064nm 连续波单模光纤激光器	1064 nm	±2 nm	< 0.1nm	100mW - 10W
1120nm 连续波单模光纤激光器	1120±1 nm	-	≤ 0.1nm	1/2/5W
1310nm 连续波单模光纤激光器	1310 nm	±2 nm	≤ 3nm	10/20/30/40mW
1450/1480nm 连续波单模光纤激光器	1425/ 1435/ 1455/ 1465/ 1480 nm	±3 nm / ±10 nm	-	200 - 800mW
1550nm 连续波单模光纤激光器	1550 nm	±0.5 nm	≤ 3nm	10mW - 20W
1570nm 连续波单模光纤激光器	1570 nm ±1	±0.5 nm	< 0.1nm	10/20/50/100/200/400/500 mW，30/33/35/37/40 dBm
2000nm 高功率连续光纤激光器	1900-2050 nm	-	< 1nm	> 30 W

直列偏振片/PBC/PBS

参数	中心波长（nm）	工作波长（nm）	插入损耗@23（dB）	消光比@23（dB）
532nm/633nm 光纤起偏器	532/633	±10	1.3-1.5	22-24
780-2050nm 光纤起偏器	780/850/980/1064/1310/1550/2000	±10-±50	0.3-1	25-30
532nm/633nm 偏振分束器/合束器	532/633	±10	1.3-1.5	18
780-2050nm 偏振分束器/合束器	780/808/850/980/1030/1064/1310/1480/1550/1950/2020/2050	±10-±40	0.4-1.5	18-22

光学循环器

参数	端口类型	中心波长（nm）	隔离度 @23 （dB）	插入损耗@23（dB）
532nm/633nm光纤环行器	3	532/633	20-22	1.5-2
1030nm PM光纤循环器（基于法拉第，50mW）	3	1030	20-23	3.2-3.5
1064nm PM光纤循环器（基于法拉第，300mW）	３－４	1064	25-30	1.8-2.1
780-1080nm高功率光循环器（最高30W）	-	1064/1030/980/850/808/780	22-25	1-1.3
980-1080nm高功率光循环器（最高100W）	-	1064/1030/980	25	1-22
980-1080nm多模光循环器（最高20W）	-	1064/1030/980	18-20	1-18
1310-2050nm保偏光纤环行器	３－４	2050/2000/1950/1550/1480/1310	16-46	0.6-1.9
1310/1480/1550nm高功率光纤环行器（最高20W）	3	1550/1480/1310	25-40	0.6-0.9
2000nm高功率光循环器（最高20W）	3	1950/2000/2050	16	1.6

科学 CCD 相机

型号	系列	波长	像素	应用
全帧CCD相机(UV VUS NIR)	ELSEs	160 - 1100nm	1024 * (127,255) , 2048 * (264,512)	光谱学
全帧CCD相机(UV VUS NIR)	ELSEi	160 - 1100nm	1024 * 1024, 2048 * 2048, 4096 * 4112	成像
全帧CCD相机(VUV EUV X-ray)	ALEXs	5 eV - 20 keV	1024 * 255, 2048 * 512	光谱学
全帧CCD相机(VUV EUV X-ray)	ALEXi	5 eV - 20 keV	1024 * 1024, 2048 * 2048, 4096 * 4096	成像
全画幅真空CCD相机	LOTTEs	5 eV - 20 keV	1024 * 255, 2048 * 512	光谱学
全画幅真空CCD相机	LOTTEi	5 eV - 20 keV	1024 * 1024, 2048 * 2048, 4096 * 4096	OEM

科学 CMOS 相机

	波长	类型	量子效率	分辨率	像素大小	帧率
软X射线 BSI SCMOS摄像头（80-1000eV）	80-1000eV	BSI sCMOS	~100% 全范围	2048 * 2048	22.5um or 13.3um	48
XUV/VUV CCD 相机（1-350nm）	1-350nm	BSI/FSI CCD	参考产品手册	1024 * 255	26um	-
UV-NIR sCMOS 相机（200-1100nm）	200-1100nm	BSI/FSI sCMOS	58-95%	4MP,16MP,36MP	11um, 13.3um, 22.5um	高达 100
增强型CMOS相机（200-1100nm）	200-1100nm	增强型 CMOS	-	1MP , 2MP	6um, 10um,	高达

显微镜系统

参数	Basic 单点系列	Advance 单点系列	Basic 线扫系列	Advance 线扫系列	Basic 转盘共聚焦	Advance 转盘共聚焦	SIM 结构光	SIM 转盘共聚焦
参数	Basic 单点系列	Advance 单点系列	Basic 线扫系列	Advance 线扫系列	Basic 转盘共聚焦	Advance 转盘共聚焦	SIM 结构光	SIM 转盘共聚焦
成像帧率	4fps@512x512	8-12fps@512x512	12fps@1024x1024	50fps@1024x1024	100fps@2048x2048	100fps@2048x2048	13fps@1024x1024	13fps@1024x1024
分辨率	~230 nm	~230 nm	~230 nm	150-200nm	~230 nm	~230 nm	~100 nm	~100 nm
成像深度	<100µm	<100µm	<100µm	<600µm	<200µm	<200µm	<50µm	<200µm
激光数量	1	4	1	4	4	4	4	4
波长	可选 405 / 445 / 488 / 525 / 561 / 640（nm） \|可定制波长
探测器	探测器	探测器	CMOS 相机	sCMOS 相机	sCMOS 相机	双 sCMOS 相机	sCMOS 相机	双 sCMOS 相机
显微镜	倒置（直立定制）	倒置（直立定制）	倒置（直立定制）	倒置（直立定制）	倒置或直立	倒置或直立	倒置或直立	倒置
载物台	Z 电动XY 手动	XYZ 电动	Z 电动XY 手动	XYZ 电动	XYZ 电动	XYZ 电动	XYZ 电动	XYZ 电动
载物台	Z 电动XY 手动	XYZ 电动	Z 电动XY 手动	XYZ 电动	XYZ 电动	XYZ 电动	XYZ 电动	XYZ 电动
成像对比度	中	高	中	高	高	高	高	高

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

	Availability	Reference Price (USD)
OE-CM02-TSLM017-A 分辨率: 1024×768，对比度: 400:1@532nm，光利用率: 28%@532nm，响应时间: ≤16.7ms，光谱范围: 420nm-1200nm，驱动电源: 12V 2A	4-6周	$5606.05
OE-CM02-TSLM023-A 分辨率: 1024×768，对比度: 400:1@532nm，光利用率: 35%@532nm，响应时间: ≤16.7ms，光谱范围: 420nm-1200nm，驱动电源: 16V 1A 或12V 2A	4-6周	$3036.61
OE-CM02-TSLM038-A 分辨率: 1024×768，对比度: 40:1@1064nm，光利用率: 9%@1064nm，响应时间: ≤16.7ms，光谱范围: 420nm-1200nm，驱动电源: 16V 1A 或12V 2A	4-6周	$2277.46
OE-CM02-TSLM07U-A 分辨率: 1920×1080，对比度: 150:1@635nm，光利用率: 12%@635nm，响应时间: ≤16.7ms，光谱范围: 420nm-1200nm，驱动电源: 24V 1A 或5V 1A	4-6周	$5606.05
OE-CM02-TSLM07U-AX2 分辨率: 1920×1080，对比度: 150:1@635nm，光利用率: 12%@635nm，响应时间: ≤6.67ms，光谱范围: 420nm-1200nm，驱动电源: 24V 1A 或5V 1A	4-6周	$14015.14
OE-CM02-TSLM14U-A 分辨率: 2048×1536，对比度: 100:1@532nm，光利用率: 6%@532nm，响应时间: ≤22.2ms，光谱范围: 420nm-1200nm，驱动电源: 24V 1A	4-6周	$7708.32
OE-CM02-TSLM16U-A 分辨率: 1920×1080，对比度: 40:1@808nm，光利用率: 2%@635nm，响应时间: ≤16.7ms，光谱范围: 420nm-1200nm，驱动电源: 24V 1A	4-6周	$7007.57
