全帧CCD相机(VUV EUV X-ray) | 瑆创光学电子商店

全帧CCD相机(VUV EUV X-ray)

用于 VUV EUV X射线(5eV - 20keV)的科学级全画幅 CCD 相机

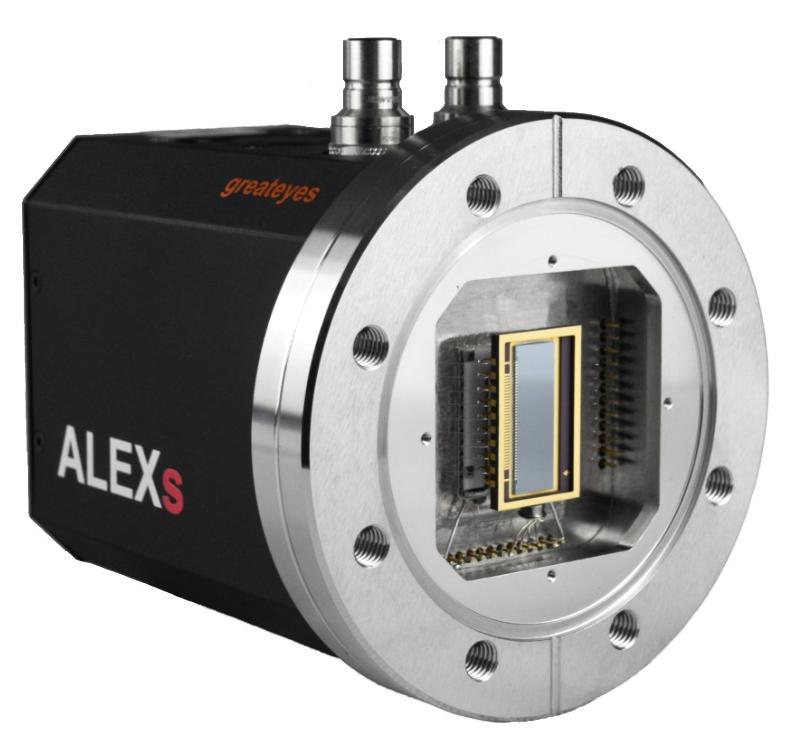

ALEXs 光谱系列

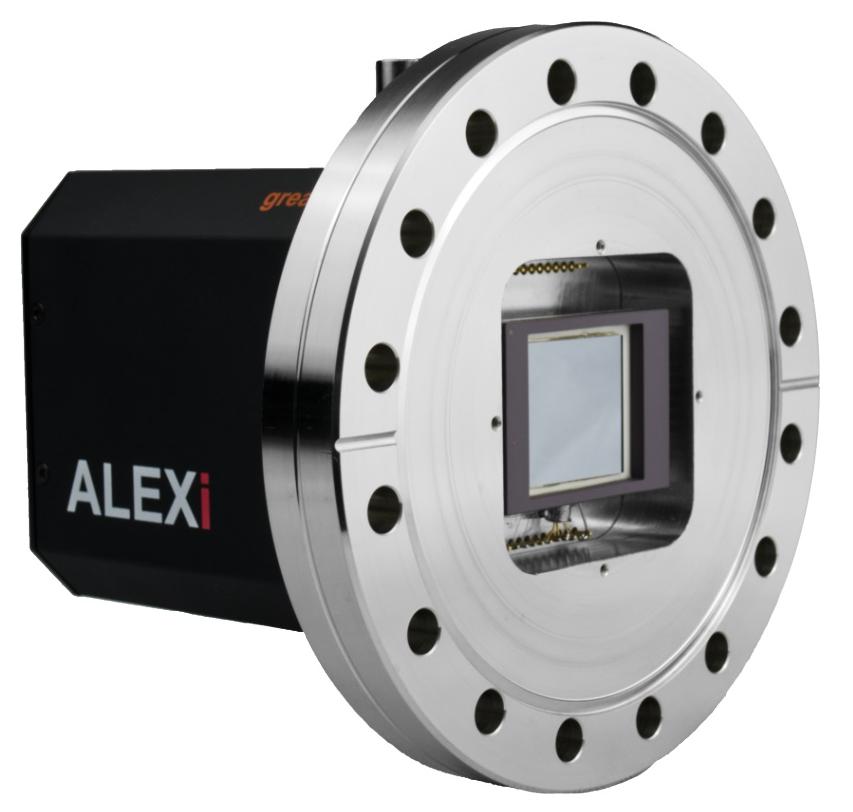

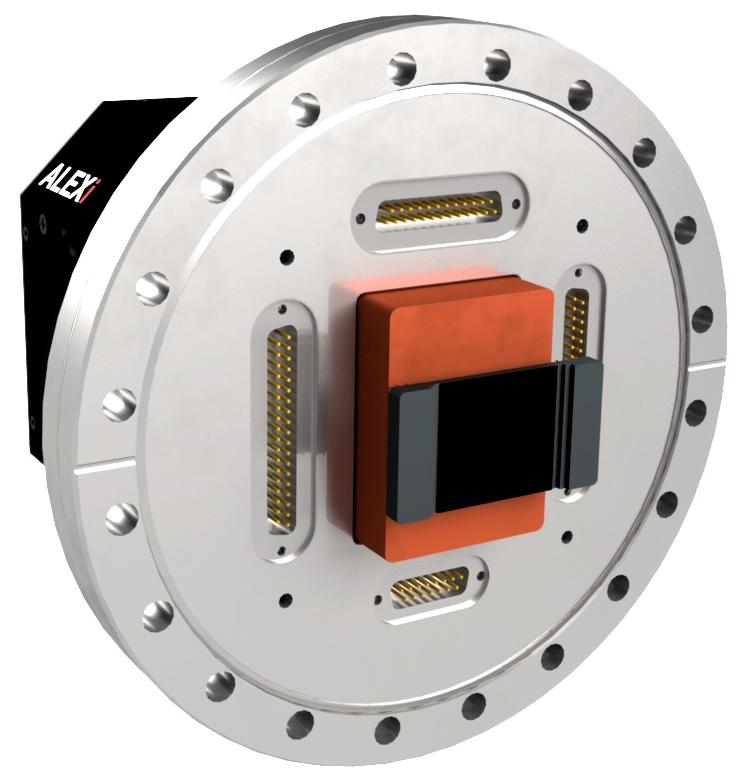

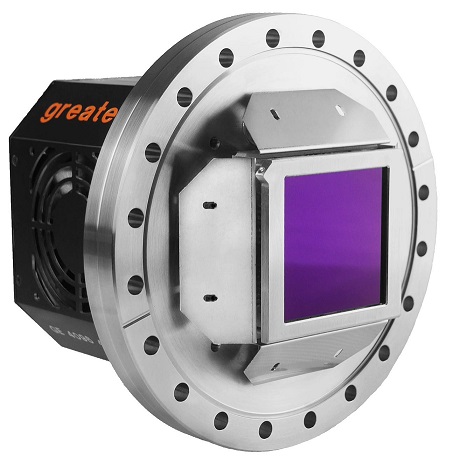

ALEXi 成像系列

这些用于 VUV EUV X 射线成像和光谱的科学全画幅 CCD 相机属于 ALEX 系列(包括 ALEXs 和 ALEXi)。适用于光子能量范围 5 eV - 20 keV。



ALEX 集成了尖端的低噪声电子元件和超深冷却 技术,同时保持了紧凑的相机设计。可以选择多种读出速度,支持从 50 kHz 到 5 MHz 的像素速率。真正的 18 位 AD 转换允许利用。

CCD 传感器的全动态范围可实现最高性能和信噪比。ALEX 非常适合检测非常弱的信号强度,低噪声基底是至关重要的。ALEX 为您未来的测量提供了前所未有的可能性。









相机常见特点







-超深 TE 冷却至 -100 °C

 最低暗电流,实现更好的检测极限

-GigE 和 USB 3.0 数据接口

 本地或远程网络操作 – 您的选择

-读取速度高达 5 MHz

 高帧率与低噪音电子设备相结合



-量化宽松高达98%

 非常灵敏的传感器,适用于弱光 应用

-用户可选择增益

 平衡探测器以获得最佳 SNR 和动态范围

-灵活的软件选项

 提供相机软件和 SDK



应用

 用于光谱分析的ALEX 系列
   用于成像的ALEXi 系列

-软X射线光谱

-等离子体发射光谱

-高次谐波产生光谱

-NEXAFS 光谱

-共振非弹性X射线散射





-X射线断层扫描

-傅里叶变换全息术

-X 射线透视检查

-相干衍射成像

- 叠层光谱显微镜

-掠入射小角度 X 射线散射

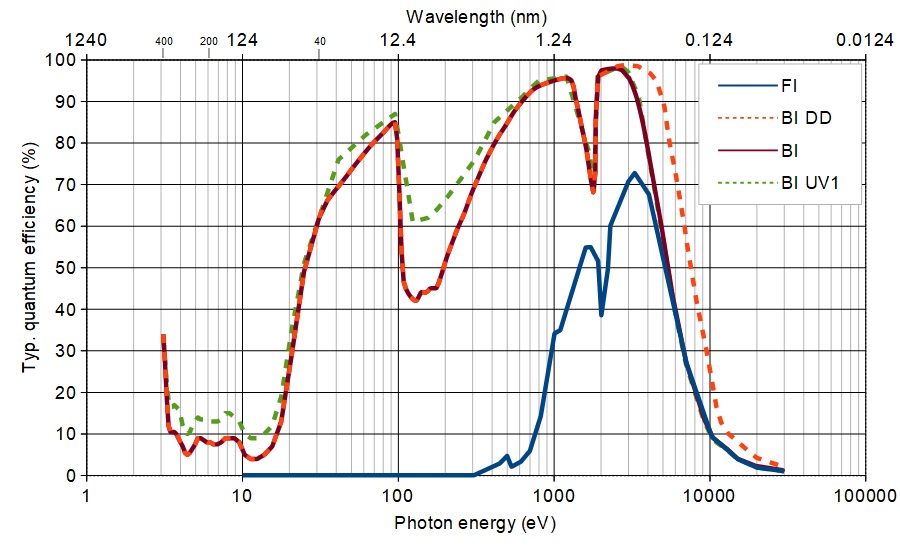

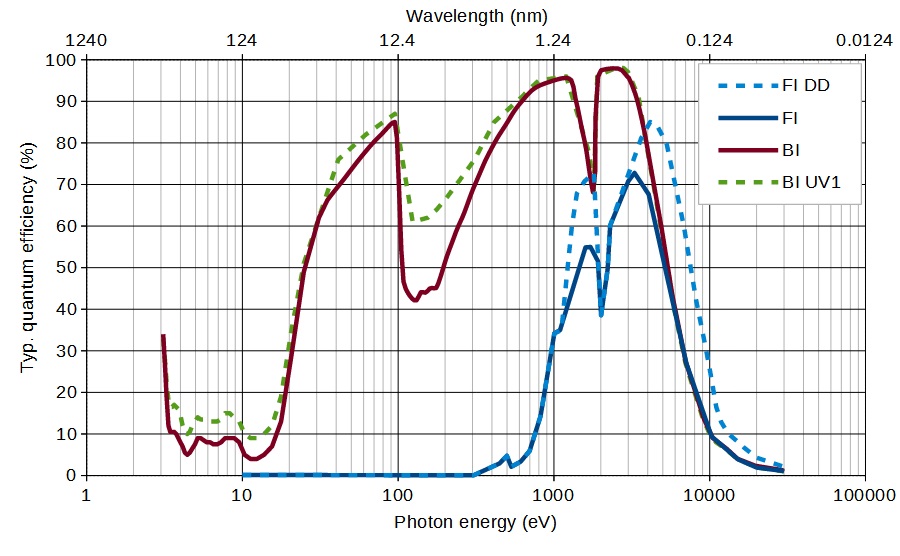

量子效率曲线



                              用于光谱分析的ALEXs 系列  用于成像的ALEXi 系列



在硅中,生成一个电子-空穴对所需的光子的平均能量是3.66电子伏特(eV)。



产品规格和手册

产品手册链接:

有关用于光谱的ALEX s 系列和 用于成像的ALEX i 系列的更多信息 ,请参阅 选择指南 ALEXs 和 选择指南 ALEXi

参数 用于光谱分析的 ALEX 系列 用于成像的 ALEX 系列
像素读出频率 50 kHz, 250 kHz, 1 MHz, 3 MHz (可视化模式为 5 MHz) 50 kHz, 250 kHz, 1 MHz, 3 MHz
(可视化模式为 5 MHz;多输出时最高可达 20 MHz)
读出模式 / 2 个输出节点适用于 1k1k 和 2k2k 摄像机,
4 个输出节点适用于 2k2k plus 和 4k4k 摄像机
AD转换器分辨率 18-bit
线性 优于 99%
CCD外延厚度 标准为 15 μm,深耗尽 (FIDD) 型号为 40 μm 标准为 15 μm,深耗尽 (BI DD) 模型为 40 μm
法兰类型 ISO-F DN63, 刀口密封 CF DN63, CF DN100, CF DN160
真空兼容性 带 CF 法兰:10-10 mbar(UHV 能力)
烘烤温度 最高. +80 °C
法兰焦平面 6 mm for CF DN63, 8 mm for CF DN100 (可定制) 带 CF DN63 的 1k1k 摄像机:6 mm;带 CF DN63 的 2k2k:5 mm;
带 CF DN160 的 2k2k plus 和 4k4k 摄像机:-27 mm(所有距离均可定制)
CCD传感器冷却 -100°C to 20°C, 强制风冷或液冷 100°C 至 20°C(1k1k 摄像机)、
-90°C 至 20°C(2k2k、2k2k plus 和 4k4k 摄像机)
温度监测 CCD 传感器和热电冷却器上的两个热敏电阻(热侧)
数据链路 Gigabit Ethernet, USB 3.0
软件 适用于 Windows 7 / 10 的视觉软件
SDK 和驱动程序 适用于 Windows 的 DLL;LabVIEW、EPICS、Linux、Python、Tango 驱动程序(可选)
TTL接口信号 同步输出、快门输出、2 个外部触发输入
工作条件 温度:环境温度0°C至35°C,相对湿度<80%(无凝结)
电源 80-264 VAC (115/230 典型), 47-63 Hz (50/60 典型),
最大. 1.1 A (230 VAC), 1.9 A (115 VAC)
1k1k & 2k2k: 80-264 VAC (typ. 115/230), 47-63 Hz (typ. 50/60),
max. 1.1 A (230 V) / 1.9 A (115 V)
2k2k plus & 4k4k: 85-264 VAC (typ. 115/230), 47-63 Hz (typ. 50/60),
 max. 1.9 A (230 V) / 3.8 A (115 V)
认证 CE
尺寸 8.3 cm (3.27ʺ) × 10.0 cm (3.94ʺ) × 10.9 cm (4.29ʺ)
(W × H × L, 相机机身)
8.3 cm (3.27ʺ) × 10.0 cm (3.94ʺ) × 10.9 cm (4.29ʺ)
(W × H × L, 1k1k & 2k2k 相机机身)
13.7 cm (5.39ʺ) × 13.7 cm (5.39ʺ) × 13.3 cm (5.24ʺ)
(W × H × L, 2k2k plus & 4k4k 相机机身)
重量 2.9 Kg (with CF DN63 flange) 2.9 kg (1k1k & 2k2k, CF DN63) / 4.3 kg (1k1k & 2k2k, CF DN 100) /
12.5kg (4k4k, CF DN160)
瑕疵规格 传感器制造商指定的 0 级或 1 级(标准)



每台相机随附的物品



型号代码 说明 型号代码 说明
GE-VI01 Windows 视觉软件套件 GE-StoB2m 2m SMB 转 BNC 连接线 × 2
GE-SDK01 适用于 Windows 的 SDK(基于 C/C++) GE-POW01 带电缆的摄像机电源
GE-USB3m3 3米 USB 3.0 线缆 A 型转 C 型 GE-ManCam 相机使用说明书
GE-GigE10m 10米以太网电缆 / /





视觉软件

Vision 软件套件可访问所有相机功能。它包括全面的可视化、分析和存储选项,并支持波长和几何校准、裁剪和连拍模式以及各种文件格式等重要功能。该软件可在 32/64 位 Windows 系统上运行。为了集成到其他系统中,可以使用软件开发工具包和驱动程序。



软件功能





- 支持裁剪和突发读出模式,以实现更高的帧速率和精确的时间分辨率

- 多种文件格式:JPG、BMP、TXT、TIFF(16 位)、DAT 原始数据

- 全面的可视化和图像处理程序

- 支持灵活的水平和垂直合并



- 许多驱动程序可集成到其他系统

- 在 32/64 位 Windows 系统上运行

- 波长和几何校准

- 支持英语和德语






用于 VUV EUV X 射线光谱分析的科学级全画幅 CCD 相机 - ALEXs 系列



选择您的相机型号
型号 图像面积(mm) 像素格式 像素尺寸(µm) 增益(计数/电子) CCD 传感器类型 典型读取噪声(e¯) 全井容量(ke-) 对准井(ke¯) 暗电流
@ -100 °C
量子效率 敏感范围
标准模式 高容量
模式
@ 50 kHz @ 1 MHz @ 3 MHz

ALEX-s 1k256

ALEX-s 1k256 FI 26.6×6.7 1024×255 26×26 0.4 / FSI 4.2 12 25 500 k e- 1 000 ke¯ 0.0004 e¯/pixel/s Up to 72% X-ray 500 eV to 20 keV
ALEX-s 1k256 FI DD 0.4 / FSI,深耗尽,
边缘抑制
5.4 12.3 25 700 k e- 1 400 ke¯ 0.005 e¯/pixel/s Up to 85% X-ray 500 eV to 20 keV
ALEX-s 1k256 BI UV1 0.4 / BSI,增强工艺 6 13.1 26 500 k e- 1 000 ke¯ 0.0004 e¯/pixel/s Up to 96% VUV to X-ray

ALEX-s 2k512

ALEX-s 2k512 FI 27.6×6.9 2048×515 13.5×13.5 1 0.34 FSI 3.5 6.8 10.7 100 k e- 400 ke¯ 0.00025 e¯/pixel/s Up to 72% X-ray 500 eV to 10 keV
ALEX-s 2k512 BI 1 0.34 BSI 3.5 6.8 10.7 100 k e- 400 ke¯ 0.00025 e¯/pixel/s Up to 96% VUV to X-ray max. 10 keV
ALEX-s 2k512 BI UV1 1 0.34 BSI 3.5 6.8 10.7 100 k e- 400 ke¯ 0.00025 e¯/pixel/s / VUV to X-ray up to 10 keV

注:BSI=背面照度,FSI=正面照度



  1ms 曝光时间,5MHz 数字化,1 端口
传感器 传感器格式 全画幅 FVB Crop 32 lines Crop 16 lines

1k x 256 17.1 221.8 624 709
2k x 512 2.7 98.6 456 511



选择接口真空法兰
订购代码 说明
CF1 带螺纹孔的刀口密封 CF DN63 法兰
CF2 带通孔的刀口密封 CF DN100 法兰
CF4 带通孔的可旋转、刀口密封 CF DN100 法兰



选择您的配件和软件(可选)
订购代码 说明
A) 成像配件
GE-SR35 35mm 快门,包括快门驱动模块(兼容 CF DN100 或更大)
GE-AE01 附加 CF DN63 法兰,带有铍、MgF2、UVFS 或其他材质的窗口,可与相机法兰密封
,带有外部真空泵端口,使 ALEX 可以在空气中独立使用
B) 增强冷却性能的配件
GE-CR01 紧凑型液体冷却,在室温下循环冷却剂,实现相机深度冷却
GE-CR02 循环水冷却器,PID 控制,温度范围为 -5°C 至 30°C,可实现超深度相机冷却
C) 软件开发工具包(SDK)和驱动程序
GE-LX01 Linux 版 SDK(基于 c/c++)
GE-PYT01 Python 驱动程序
GE-LAB01 LabVIEW驱动程序
GE-EP EPICS 驱动程序
GE-TAN Tango 驱动程序






用于成像应用的 VUV EUV X 射线科学全画幅 CCD 相机 - ALEXi 系列



选择相机模式

型号 图像面积(mm) 像素格式 像素尺寸(µm) 增益(计数/电子) CCD 传感器类型 典型读取噪声(e¯) 全井容量(ke-) 对准井(ke¯) Output node( ke¯) 暗电流(e¯/pixel/s) 量子效率 敏感范围
标准模式 高容量
模式
@ 50
kHz
@ 1
MHz
@ 3
MHz
@ -100 °C @ -90 °C

ALEX-i 1k1k

ALEX-i 1k1k FI 13.3×13.3 1024×1024 13 ×13 1 / FSI 2.8 6.4 10.9 100 400 ke¯ / 0.00015 / Up to 72% X-ray 500eV to 10keV
ALEX-s 2k512 BI 1056×1027 1 / BSI 2.8 6.4 10.9 100 400 ke¯ / 0.00015 / Up to 96% VUV to X-ray max.10 keV
ALEX-i 1k1k BI DD 1 / BSI,深耗尽,
边缘抑制
2.8 6.4 10.9 120 400 ke¯ / 0.0005 / Up to 98% VUV to X-ray up to 20 keV
ALEX-i 1k1k BI UV1 1 / BSI,增强工艺 2.8 6.4 10.9 100 400 ke¯ / 0.00015 / Up to 96% VUV to X-ray

ALEX-i 2k2k

ALEX-i 2k2k FI 27.6×27.6 2048×2052 13.5×13.5 1 0.34 FSI 3.4 7 13.6 100 400 ke¯ / / 0.0001 Up to 72% X-ray 500eV to 10keV
ALEX-i 2k2k BI 1 0.34 BSI 3.4 7 13.6 100 400 ke¯ / / 0.0001 Up to 96% VUV to X-ray
ALEX-i 2k2k BI UV1 1 0.34 BSI,增强工艺 3.4 7 13.6 150 600 ke¯ / / 0.001 Up to 96% VUV to X-ray
ALEX-i 2k2k BI DD 1 0.34 BSI,深耗尽,
边缘抑制
3.4 7 13.6 150 600 ke¯ / / 0.001 Up to 98% VUV to X-ray up to 20 keV

ALEX-i 2k2k plus

ALEX-i 2k2k plus BI 30.7×30.7 2048×2064 15 ×15 0.6 0.2 BSI 4.6 8.5 17 150 / 900 / 0.00008 Up to 96% VUV to X-ray

ALEX-i 4k4k

ALEX-i 4k4k BI 61.4×61.7 4096×4096 15 ×15 0.6 0.2 BSI 4.6 8.5 17 150 / 900 / 0.00008 Up to 97% VUV to X-ray
ALEX-i 4k4k BI UV1 1 0.34 BSI增强 2.8 5.8 10.4 350 / 600 / 0.0006 Up to 97% VUV to X-ray
ALEX-i 4k4k BI DD 1 0.34 BSI,深耗尽 2.8 5.8 10.4 350 / 600 / 0.0006 Up to 97% VUV to X-ray

注:BSI=背面照度,FSI=正面照度



1ms 曝光时间,6MHz 数字化,2 端口
传感器 图像读出模式 全画幅 1k x 1k 512 x 512 256 x 256

CCD 42-40 (2kx2k)

1 x 1 1 2.1 4.2 8.3
2 x 2 1.7 3.4 6.9 13.6
4 x 4 2.6 5.1 10 19.9
8 x 8 3.3 6.6 13.2 25.8
16 x 16 4 7.9 15.5 30.4



1ms 曝光时间,10MHz 数字化,2 端口
传感器
图像读出模式 全画幅 512k x 512k 256 x 256 128 x 128



CCD 47-10 (1kx1k)

1 x 1 8.5 16.9 33.1 63.6
2 x 2 16.3 32 62.1 116.1
4 x 4 30.1 58.3 110 195.3
8 x 8 52.1 98.5 177.5 296.4
16 x 16 81.9 150.1 257.3 399.9



选择接口真空法兰
订购代码 说明
CF1 带螺纹孔的刀口密封 CF DN63 法兰(仅适用于 1k1k 或 2k2k)
CF2 带通孔的刀口密封 CF DN100 法兰(仅适用于 1k1k 或 2k2k)
CF3 带通孔的刀口密封 CF DN160 法兰
CF4 可旋转、刀口密封 CF DN100 法兰,带通孔(仅适用于 1k1k 或 2k2k)



选择您的配件和软件

订购代码 说明
A) 成像配件
GE-SR25 适用于 1k1k 相机的 25mm 快门,包括快门驱动模块
GE-SR45 适用于 2k2k 和 2k2k plus 相机的 45mm 快门,包括快门驱动模块
GE-AE01 附加 CF DN63 法兰,带有铍、MgF2、UVFS 或其他材质的窗口,可与相机法兰密封
,带有外部真空泵端口,使 ALEX 可以在空气中独立使用
B) 增强冷却性能的配件
GE-CR01 紧凑型液体冷却,在室温下循环冷却剂,实现相机深度冷却
GE-CR02 循环水冷却器,PID 控制,温度范围为 -5°C 至 30°C,可实现超深度相机冷却
C) 软件开发工具包(SDK)和驱动程序
GE-LX01 Linux 版 SDK(基于 C/C++)
GE-PYT01 Python 驱动程序
GE-LAB01 LabVIEW 驱动程序
GE-EP EPICS 驱动程序
GE-TAN Tango 驱动程序
