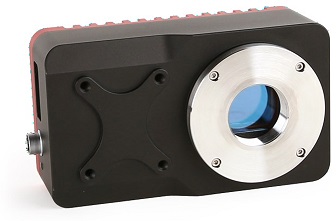

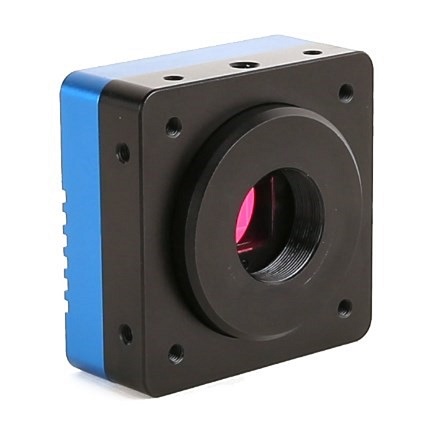

UV&NIR增强型CMOS相机

产品概述紫外线增强近红外增强型相关产品联系下单！

SIMTRUM提供UV增强和NIR增强CMOS相机 - STUVE系列和STNIRE系列，它们使用USB3.0实时传输未压缩的图像。它们采用索尼Exmor背照式CMOS传感器，并通过客户端用户友好的软件支持图像采集和参数设置。它适用于在可见光范围和UV/NIR范围内捕获图像，覆盖200nm至1100nm。

特征

- 索尼 Exmor 背照式 CMOS 传感器;

- 两步降噪技术;

- 超高灵敏度和低噪声;

- USB 3.0数据传输接口，兼容USB 2.0协议;

- 支持外部触发、数字 I/O 和自由运行模式;

- 支持ROI、翻转、位深度切换等功能;

- 支持固件现场升级;

- 符合CE、FCC要求;

- 提供先进的视频和图像处理应用软件，兼容Windows/Linux/OSX多平台SDK，支持原生C/C++，C#VB.Net，DirectShow，Twain API。

产品手册链接：

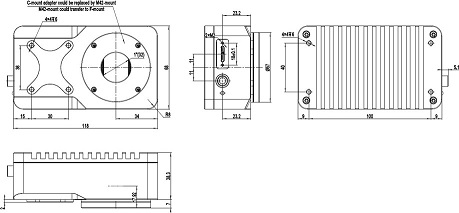

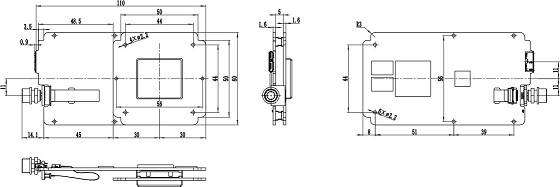

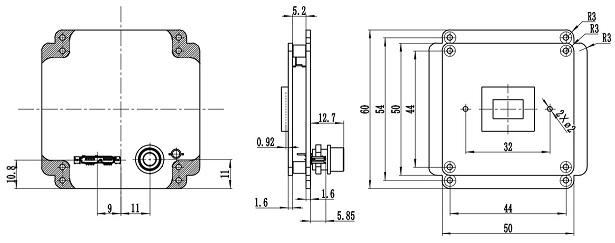

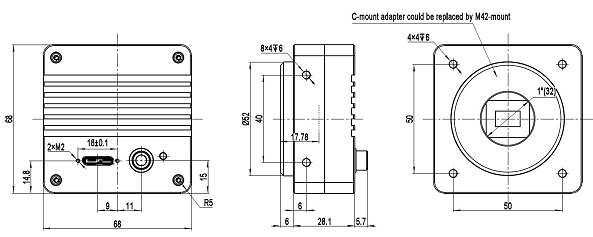

尺寸
外壳 1


外壳 2

产品规格和手册

参数	STUVE4200KMB 4.2M 像素 1.2“ CMOS USB3.0 工业相机	STUVE4200KME 4.2M 像素 2.0“ CMOS USB3.0 工业相机	STUVE8000KMA 8.0M 像素 2/3“ CMOS USB3.0 工业相机	STUVEB4200KMB 4.2M 像素 1.2“ CMOS USB3.0 工业相机
传感器型号	Gpixel GSENSE2020BSI-H	Gpixel GSENSE400BSI	Sony IMX487-AAMJ-C	GSENSE2020BSI
像素大小	6.5 µm x 6.5 µm	11 µm x 11 µm	2.74 µm x2.74 µm	6.5 µm x 6.5 µm
传感器尺寸	1.2”	2.0”	2/3”	1.2”
帧速率	44fps@2048 x 2048 44fps@1024 x 1024	37fps@2048 x 2048 37fps@1024 x 1024	45fps@2840 × 2840 198fps@1420 × 1420	43.6fps@2048 x 2046 43.6fps@1024 x 1022
动态范围	67.5dB(LG) 61dB(HG) 90.5dB(HDR)	64dB(LG) 68.5dB(HG) 94dB(HDR)	72.0dB	67.5dB (LG) 61dB (HG) 90.7dB (HDR)
信噪比	47dB(LG) 32dB(HG)	50dB(LG) 33dB(HG)	40.0dB	47dB (LG) 32dB (HG)
敏感性	1.1x108(e-/((W/m2).s))	3.25x108(e-/((W/m2).s))	145mV	1.1x108(e-/((W/m2)·s)
暗电流	93.7%@550nm	345e-/s/pix	0.15mV	80e-/s/pix
增益范围	1x-8x	1x-8x	1x-50x	1x-50x
曝光时间	21µs-60sec	21µs-60sec	30µs-15sec	150µs-60sec
快门	Rolling shutter		Global shutter	Rolling shutter
分箱	Hardware 2x2 / Software 2x2, 3x3, 4x4			Software 2x2, 3x3, 4x4
数据接口	USB3.0 (USB3.1 GEN1)
数字 I/O	一个光耦合隔离输入、一个光耦合隔离输出、拖曳非隔离输入和输出
数据格式	Mono8 / Mono12
一般规格
电源	Power with USB3.0/ DC12V			Power with USB3.0 12V Power adapter
功耗	<2.3W		<3.8W	<3.7W
温度	工作温度 -10~50℃, 储存温度-30~70℃
湿度	20%-80%, 无冷凝
大小	68mmx68mmx28.1mm			118mmx68mmx23.2mm
重量	270g		227g	633g
镜头卡口	C-mount
操作系统	Win32/WinRT/Linux/macOS/Android
认证	CE, FCC, RoHS		CE, FCC

型号指南

型号	**传感器尺寸 (mm)***	像素(μm)	G 灵敏度暗信号	帧率/分辨率	分箱	曝光时间
STUVE4200KMB (Gpixel UV)	4.2M/GSENSE2020BSI (M,UV,RS) 1/2”(13.31x13.31)	6.5 x 6.5	1.1x108(e-/((W/m2).s)) QE93.7%@550nm 80(e-/s/pix)	44 fps@2048 x 2048 44 fps@1024 x 1024	1x1 2x2	21us~60s
STUVE4200KME (Gpixel UV)	4.2M/GSENSE2020BSI (M,UV,RS) 2.0”(22.53x22.53)	11.0 x 11.0	3.25x108(e-/((W/m2).s)) QE95.3%@560nm 345(e-/s/pix)	37 fps@2048 x 2048 37 fps@1024 x 1024	1x1 2x2	21us~60s
STUVE8000KMA (GS-UV)	8.0M/IMX487-AAMJ (M,UV,GS) 2/3”(7.78x7.78)	2.74 x 2.74	145mv with 1/30s 0.15mv with 1/30s	45 fps@2840 x 2840 198 fps@1420 x 1420	1x1 2x2	30us~15s
STUVEB4200KMB (UV)	4.2M/GSENSE2020BSI (M,UV,RS) 1/2”(13.31x13.31)	6.5 x 6.5	1.1x108(e-/((W/m2).s)) QE93.7%@550nm 80(e-/s/pix)	43.6 fps@2048 x 2046 43.6 fps@1024 x 1022	1x1 2x2	150us~60s

* C：颜色;M：单色;RS：卷帘快门;GS：全局快门;紫外线：紫外线

光谱响应
紫外增强型CMOS相机 - STUVE系列

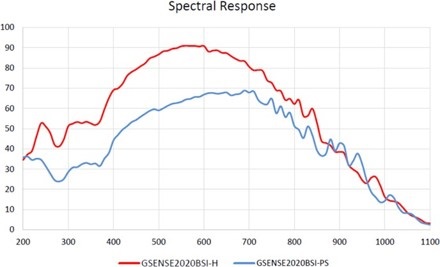

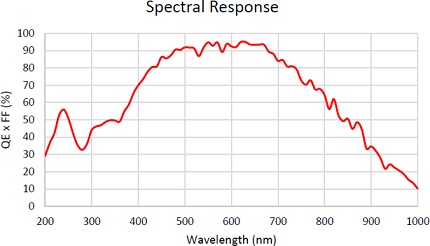

STUVE4200KMB 传感器型号 - GSENSE2020BSI-H			STUVE4200KME 传感器型号 - GSENSE400BSI

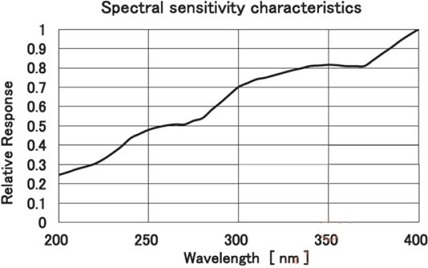

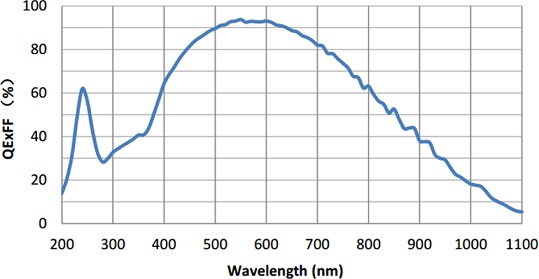

STUVE8000KMA 传感器型号 - 索尼 IMX487-AAMJ-C			STUVEB4200KMB 传感器型号 - GSENSE2020BSI

产品规格和手册

参数	STNIRE2100KPA 2.1M 像素 1/2.8“ CMOS USB3.0 工业相机	STNIRE4100KPA 4.1M 像素 1/1.8“ CMOS USB3.0 工业相机
传感器型号	索尼IMX462LQR	索尼IMX464LQR
像素大小	2.9 µm x 2.9 µm
传感器尺寸	1/2.8"	1/1.8"
帧速率	120.3fps@1920 x 1080	90fps@2688 x 1520
动态范围	71dB
信噪比	40dB
敏感性	2376mV
暗电流	0.15mV
增益范围	1倍-50倍
曝光时间	11μs-15s
快门	卷帘快门
分箱	软件2x2， 3x3， 4x4
数据接口	USB3.0 （USB3.1 GEN1）
数字 I/O	一个光耦合隔离输入、一个光耦合隔离输出、拖曳非隔离输入和输出
数据格式	RAW8/RAW12/RGB8/RGB24/RGB32/RGB48
一般规格
电源	USB3.0/ DC12V电源
功耗	<4.1W	<3.0W
温度	工作温度-10~50°C，储存温度-30~70°C
湿度	20%-80%，无冷凝
大小	68mmx68mmx28.1mm
重量	228g
镜头卡口	C 接口
操作系统	Win32/WinRT/Linux/macOS/Android
认证	CE， FCC

型号指南

型号	传感器尺寸 (mm)*	像素(μm)	G 灵敏度暗信号	帧率/分辨率	分箱	曝光时间
STNIRE2100KPA	2.1M/IMX462LQR (C,RS,NIR) 1/2.8”(5.57x3.13)	2.9 x 2.9	2376mV with 1/30s 0.15mV with 1/30s	120.3 fps@1920 x 1080	1x1	11us ~ 15s
STNIRE4100KPA	4.1M/IMX464LQR (C,RS,NIR) 1/1.8”(7.8x4.41)	2.9 x 2.9	2376mV with 1/30s 0.15mV with 1/30s	90 fps@2688 x 1520	1x1	11us ~ 15s

* C：颜色;M：单色;RS：卷帘快门;GS：全局快门

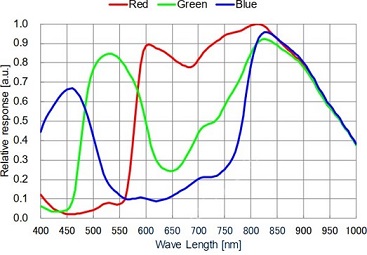

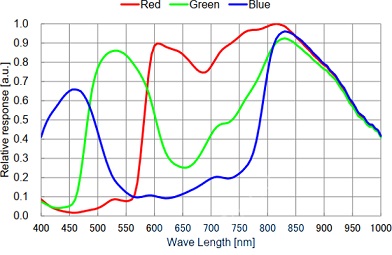

光谱响应
近红外增强型CMOS相机 - STNIR系列

STNIRE2100KPA			STNIRE4100KPA

显微镜相机

相机类别	分辨率	像素大小	每秒传输帧数	波长	注意
显微镜 TE 冷却 USB3.0 CCD 相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0CCD相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头	24MP and 61MP	5.94um and 3.76um	高达 190FPS	380nm -650nm	紫外线扩展可用
TE-冷却USB3.0 CMOS相机	10MP 至 45MP	4.63um 至 2.31um	高达 96FPS	380nm - 650nm	红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机	0.5MP / 0.5MP	6.9um / 9um	20FPS	380nm - 650nm	外部触发器
显微镜USB3.0 CMOS相机	0.5MP 至 45MP	6.9um 至 1.55um	高达 520FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型	1.3MP 至 10MP	9.7um 至 4.6um	高达 86FPS	200nm -1100nm
显微镜USB3.0 CMOS相机附ISP	1.5MP 至 45MP	3.4um 至 1.2um	高达 165FPS	380nm - 650nm	红外截止滤光片 / ISP
目镜USB3.0 CMOS相机	5MP	2um	30FPS	380nm - 650nm	红外截止滤光片
HDMI彩色CMOS相机	2MP 至 8MP		60FPS	380 - 1100nm
UV和NIR增强型CMOS相机	4.2/8MP, 2.1/4.1MP		高达 200FPS	200-1100nm	紫外或近红外增强

科学相机

类型	型号	波长	传感器类型	分辨率	像素大小	帧率	QE
X射线 sCMOS相机	XF95	80-1000eV	BSI sCMOS	2048 x 2048	22.5um or 13.3um	48	~100% 全范围
XUV/VUV相机	maxCam	1-300nm	BSI/FSI CCD	1024 x 255	26um		参考手册
高速sCMOS相机	Dhyana 2100	200-1100nm	FSI CMOS /单声道	5220(水平) x 4096(垂直)	4.5um x 4.5um	450fps@8bit	63%@520nm
高速sCMOS相机	Dhyana 9KTDI	200-1100nm	BSI sCMOS TDI/单声道	9072	5um x 5um	510kHZ@8bit	82%@550nm,
冷却高灵敏度sCMOS相机	95V2	200-1100nm	BSI sCMOS/单声道	2048(水平) x 2048(垂直)	11μm x 11μm	48fps@12bit 标准位	95%@560nm
	400BSI V2	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	74fps@CL, 40fps@USB3.0	95%@600nm
	400BSI V3	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	100fps@CL, 40fps@USB3.0	95%@600nm
	400D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2040(垂直)	6.5μm x 6.5μm	35fps@16bit	72%@595nm
	400DC	200-1100nm	FSI sCMOS/彩色r	2048(水平) x 2044(垂直)	6.5μm x 6.5μm	22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机	6060BSI	200-1100nm	BSI sCMOS/单声道	6144(水平) x 6144(V)	10μm x 10μm	26.4fps@12-bit 标准位	95%@580nm
	4040BSI	200-1100nm	BSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	90%@550nm
	6060FSI	200-1100nm	FSI sCMOS/单声道	6144(水平) x 6144(垂直)	10μm x 10μm	44fps@12-bit标准位	72%@550nm
	4040FSI	200-1100nm	FSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	74%@600nm
紧凑型工业 sCMOS相机	401D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	40fps@16bit, 45fps@8bit	72%@595nm
	401A-G	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	401A-U	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	201D	200-1100nm		2048(水平) x 1152(垂直)	6.5μm x 6.5μm	70fps@16bit, 80fps@8bit	72%@595nm

增强型 CMOS 相机

类型	时间分辨iCMOS	高速门控iCMOS相机		高速荧光iCMOS相机
类型	时间分辨iCMOS	540M/S	1000M/S	荧光 (1000 FPS)	荧光 (2000 FPS)
产品图片
帧率	162 帧/秒	540 帧/秒	1000 帧/秒	1000 帧/秒 - 7500 帧/秒	2000 帧/秒 - 6400 帧/秒
传感器分辨率	1920 x 1200 像素	1696 x 1710 像素	1280 x 1024 像素	1280 x 1024 像素	1920 x 1080 像素*
像素大小	5.86 x 5.86 µm	8 x 8 µm	6.6 x 6.6 µm	6.6 x 6.6 µm	10 x 10 µm
光子增益 (最大)	50000 lm/m^2/lx	11000 lm/m^2/lx	11000 lm/m^2/lx	36000 lm/m^2/lx	36000 lm/m^2/lx
门控重复率	100 or 300Khz	100khz	100khz	100khz	100khz
增压器	18mm 增压器	双极增压器	双极增压器	单极增压器	单极增压器
位深	10 位 and 12 位	8 位	8 and 12 位	8 and 12 位	8 位
最短曝光时间	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)

成像增强管

类型	时间分辨图像增强器		高速图像增强器
类型	型号 18	型号 25	型号 18	型号 25
产品图片
输入直径	18mm	25mm	18mm	25mm
有效面积	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复	100 kHz, 300 kHz 或 1 MHz	100 kHz, 300 kHz 或 1 MHz	100khz 或 300khz , 2.5 MHz 突发模式	100khz 或 300khz, 2.5 MHz 突发模式
Min. 栅极宽度	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)
帧率	高达 500 帧/秒	高达 500 帧/秒	高达 1,000,000 帧/秒	高达 1,000,000 帧/秒
光子增益	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000

短波、中波、长波红外相机

产品		光谱范围	分辨率	冷却	特征
短波红外相机		400-1700nm	1.3MP, 0.3MP	未冷却
中红外相机	中红外探测器	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	中红外摄像机	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	双波段探测器	3.7 至 4.8um\|7.7 至 9.5um	320*256px	冷却
长波红外相机	冷却 LWIR 探测器	7.7um 至 9.4um	0.08MP, 0.3MP	冷却
	冷却 LWIR 相机	7.7um 至 9.4um	0.3MP	冷却
	长波红外热像仪	8 至 14um	0.08MP, 0.3MP,1.5MP	未冷却	广泛的温度范围
	用于皮肤筛查的热像仪	8 至 14um	320*256px	未冷却	体温
	手机热像仪	8 至 14um	256*192px	未冷却	智能手机用
	紧凑型热像仪	8 至 14um	0.08MP, 0.3MP	未冷却	对于闭路电视，无人机

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

	Availability	Reference Price (USD)
STUVE4200KMB UV Enhanced CMOS Camera, Sensor Gpixel GSENSE2020BSI-H, 4.2Mega Pixel, color mode Monochromatic, rolling shutter, FPS 44@2048x2048, Exposure 21us~60s	4-6 Weeks	Request for quote
STUVE4200KME UV Enhanced CMOS Camera, Sensor Gpixel GSENSE400BSI, 4.2Mega Pixel, color mode Monochromatic, rolling shutter, FPS 37@2048x2048, Exposure 21us~60s	4-6 Weeks	Request for quote
STUVE8000KMA UV Enhanced CMOS Camera, Sensor Sony IMX487-AAMJ-C, 8Mega Pixel, color mode Monochromatic, Global shutter, FPS 45@2840x2840, Exposure 30us~15s	4-6 Weeks	Request for quote
STUVEB4200KMB UV Enhanced CMOS Camera, Sensor Gpixel GSENSE2020BSI, 4.2Mega Pixel, color mode Monochromatic, Rolling shutter, FPS43.6fps @2048 x 2046 Exposure 150us-60sec	4-6 Weeks	Request for quote
STNIRE2100KPA NIR Enhanced CMOS Camera, Sensor Sony IMX462LQR, 2.1Mega Pixel, color mode Polychromatic, Rolling shutter, FPS 120.3@1920x1080, Exposure 11us~15s	4-6 Weeks	Request for quote
STNIRE4100KPA NIR Enhanced CMOS Camera, Sensor Sony IMX464LQR, 4.1Mega Pixel, color mode Polychromatic, Rolling shutter, FPS 90@2688x1520, Exposure 11us~15s	4-6 Weeks	Request for quote
