窄线宽激光二极管 (1530-1625nm)

产品概述和规格波长选择相关产品联系下单!

窄线宽激光二极管模块：NLLM

这款窄线宽激光器模块集成了冷却的外腔二极管激光器和热调谐的 FP 滤光片，可在可选波长下实现单模操作。窄线宽激光器模块在高输出功率稳定性、高边模抑制比（SMSR）、超窄激光线宽、低相对强度噪声（RIN）和高稳定波长精度方面具有优异的光学性能。我们有 SM 光纤和 PM 光纤的选择，产品符合Telcordia GR-468标准，并且也符合RoHS要求。

应用

- 干涉光纤传感

- 布里渊分布式温度和应变传感器（DTSS）

- LIDAR

- 光学测试和仪器仪表

特征

- 高输出功率（ 10~20mW）

- 中心波长：C/L 波段，ITU-T DWDM 100 GHz

- 极窄的线宽和低 RIN

- 波长可调性和直接功率调制

- 高稳定性、紧凑的平面机械设计

产品规格和手册

产品手册链接:

参数	Symbol	Min.	Typ.	Max.	Unit
光输出功率	Po	10	-	-	mW
中心波长	λ	ITU grid, C/L - Band DWDM 100 GHz			nm
静态线宽	LW	25	50	75	kHz
外壳温度范围（-10~60°C）的功率稳定性	dP_OUT	-	-	1	%
外壳温度范围内的波长稳定性（-10~60°C）	dλ	-	-	10	pm
相对强度噪声	RIN	-	-	-155	dB/Hz
侧模抑制比	SMSR	40	55	-	dB
光隔离	ISO	35	-	-	dB
偏振消光比	PER	20	-	-	dB
电压供应	V_CC	4.75	5	5.25	V
工作温度范围	-	10	25	60	°C
储存温度	T_STG	-40	-	85	°C
尺寸	W x L x H	65 x 116 x 21.5			mm

机械尺寸	接口连接器
	No.	类型
	1	FC/APC 连接器或适配器
	2	SMA 射频调制
	3	Mini USB
	4	电源 +5V/3A
	光纤尾纤规格
	参数	描述
	光纤类型	SM光纤或PM光纤
	夹克类型	900um松套管
	尾纤长度	0.5m或可定制

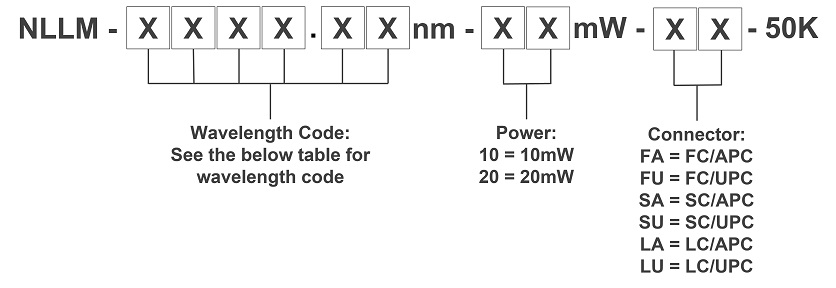

订购信息

标准波长参考表

您可以按照 ITU 网格参考表选择您想要的波长，让我们知道波长代码以订购您的激光器。在大多数波长下，我们的最小输出功率可以达到 >10mW，对于特定的功率要求，请发送电子邮件至 info@simtrum.com

No.	波长代码	中心波长			单位	No.	波长代码	中心波长			单位
No.	波长代码	最小	一般	最长	单位	No.	波长代码	最小	一般	最长	单位
1	1529.16	1528.96	1529.16	1529.36	nm	49	1548.11	1547.91	1548.11	1548.31	nm
2	1529.55	1529.35	1529.55	1529.75	nm	50	1548.51	1548.31	1548.51	1548.71	nm
3	1529.94	1529.74	1529.94	1530.14	nm	51	1548.91	1548.71	1548.91	1549.11	nm
4	1530.33	1530.13	1530.33	1530.53	nm	52	1549.32	1549.12	1549.32	1549.52	nm
5	1530.72	1530.52	1530.72	1530.92	nm	53	1549.72	1549.52	1549.72	1549.92	nm
6	1531.12	1530.92	1531.12	1531.32	nm	54	1550.12	1549.92	1550.12	1550.32	nm
7	1531.51	1531.31	1531.51	1531.71	nm	55	1550.52	1550.32	1550.52	1550.72	nm
8	1531.90	1531.70	1531.90	1532.1	nm	56	1550.92	1550.72	1550.92	1551.12	nm
9	1532.29	1532.09	1532.29	1532.49	nm	57	1551.32	1551.12	1551.32	1551.52	nm
10	1532.68	1532.48	1532.68	1532.88	nm	58	1551.72	1551.52	1551.72	1551.92	nm
11	1533.07	1532.87	1533.07	1533.27	nm	59	1552.12	1551.92	1552.12	1552.32	nm
12	1533.47	1533.27	1533.47	1533.67	nm	60	1552.52	1552.32	1552.52	1552.72	nm
13	1533.86	1533.66	1533.86	1534.06	nm	61	1552.93	1552.73	1552.93	1553.13	nm
14	1534.25	1534.05	1534.25	1534.45	nm	62	1553.33	1553.13	1553.33	1553.53	nm
15	1534.64	1534.44	1534.64	1534.84	nm	63	1553.73	1553.53	1553.73	1553.93	nm
16	1535.04	1534.84	1535.04	1535.24	nm	64	1554.13	1553.93	1554.13	1554.33	nm
17	1535.43	1535.23	1535.43	1535.63	nm	65	1554.54	1554.34	1554.54	1554.74	nm
18	1535.82	1535.62	1535.82	1536.02	nm	66	1554.94	1554.74	1554.94	1555.14	nm
19	1536.22	1536.02	1536.22	1536.42	nm	67	1555.34	1555.14	1555.34	1555.54	nm
20	1536.61	1536.41	1536.61	1536.81	nm	68	1555.75	1555.55	1555.75	1555.95	nm
21	1537.00	1536.80	1537.00	1537.2	nm	69	1556.15	1555.95	1556.15	1556.35	nm
22	1537.40	1537.20	1537.40	1537.6	nm	70	1556.55	1556.35	1556.55	1556.75	nm
23	1537.79	1537.59	1537.79	1537.99	nm	71	1556.96	1556.76	1556.96	1557.16	nm
24	1538.19	1537.99	1538.19	1538.39	nm	72	1557.36	1557.16	1557.36	1557.56	nm
25	1538.58	1538.38	1538.58	1538.78	nm	73	1557.77	1557.57	1557.77	1557.97	nm
26	1538.98	1538.78	1538.98	1539.18	nm	74	1558.17	1557.97	1558.17	1558.37	nm
27	1539.37	1539.17	1539.37	1539.57	nm	75	1558.58	1558.38	1558.58	1558.78	nm
28	1539.77	1539.57	1539.77	1539.97	nm	76	1558.98	1558.78	1558.98	1559.18	nm
29	1540.16	1539.96	1540.16	1540.36	nm	77	1559.39	1559.19	1559.39	1559.59	nm
30	1540.56	1540.36	1540.56	1540.76	nm	78	1559.79	1559.59	1559.79	1559.99	nm
31	1540.95	1540.75	1540.95	1541.15	nm	79	1560.20	1560.00	1560.20	1560.40	nm
32	1541.35	1541.15	1541.35	1541.55	nm	80	1560.61	1560.41	1560.61	1560.81	nm
33	1541.75	1541.55	1541.75	1541.95	nm	81	1561.01	1560.81	1561.01	1561.21	nm
34	1542.14	1541.94	1542.14	1542.34	nm	82	1561.42	1561.22	1561.42	1561.62	nm
35	1542.54	1542.34	1542.54	1542.74	nm	83	1561.83	1561.63	1561.83	1562.03	nm
36	1542.94	1542.74	1542.94	1543.14	nm	84	1562.23	1562.03	1562.23	1562.43	nm
37	1543.33	1543.13	1543.33	1543.53	nm	85	1562.64	1562.44	1562.64	1562.84	nm
38	1543.73	1543.53	1543.73	1543.93	nm	86	1563.05	1562.85	1563.05	1563.25	nm
39	1544.13	1543.93	1544.13	1544.33	nm	87	1563.45	1563.25	1563.45	1563.65	nm
40	1544.53	1544.33	1544.53	1544.73	nm	88	1563.86	1563.66	1563.86	1564.06	nm
41	1544.92	1544.72	1544.92	1545.12	nm	89	1564.27	1564.07	1564.27	1564.47	nm
42	1545.32	1545.12	1545.32	1545.52	nm	90	1564.68	1564.48	1564.68	1564.88	nm
43	1545.72	1545.52	1545.72	1545.92	nm	91	1565.09	1564.89	1565.09	1565.29	nm
44	1546.12	1545.92	1546.12	1546.32	nm	92	1565.50	1565.30	1565.50	1565.70	nm
45	1546.52	1546.32	1546.52	1546.72	nm	93	1565.90	1565.70	1565.90	1566.10	nm
46	1546.92	1546.72	1546.92	1547.12	nm	94	1566.31	1566.11	1566.31	1566.51	nm
47	1547.32	1547.12	1547.32	1547.52	nm	95	1566.72	1566.52	1566.72	1566.92	nm
48	1547.72	1547.52	1547.72	1547.92	nm	96	1567.13	1566.93	1567.13	1567.33	nm

Laser Diode Type	Wavelength Choice	Power Range	Mode
连续波尾纤半导体激光器单模 (400-700nm)	400nm / 405nm / 445nm / 460nm / 473nm / 480nm / 488nm / 495nm / 505nm / 510nm / 520nm / 633nm / 635nm / 660nm / 670nm/ 685nm	15mW - 100mW	SM
连续波尾纤半导体多模式激光器 (375 - 700nm)	375nm / 395nm / 400nm / 405nm / 410nm / 413nm / 445nm / 455nm / 465nm / 480nm / 488nm / 495nm / 505nm / 520nm / 525nm / 532nm / 630nm / 633nm / 635nm/ 653nm / 660nm / 670nm / 685nm / 690nm	50mW - 20W	MM
连续波尾式半导体激光器单模 (700-1650nm)	705nm / 730nm / 785nm / 808nm / 820nm / 830nm / 850nm / 880nm / 905nm / 940nm / 980nm /1064nm / 1270nm / 1290nm / 1310nm /1330nm / 1350nm / 1370nm / 1390nm / 1410nm / 1430nm / 1450nm / 1470nm / 1490nm / 1510nm / 1530nm / 1550nm / 1570nm / 1590nm / 1610nm / 1625nm / 1650nm	2mW - 100mW	SM
连续波尾纤半导体多模式激光器(700-1920nm)	760nm / 770nm / 785nm / 808nm / 830nm / 850nm / 880nm / 905nm / 915nm / 940nm / 980nm / 1064nm / 1310nm / 1330nm / 1450nm / 1470nm / 1490nm / 1530nm / 1550nm / 1570nm / 1920nm	5mW - 55W	SM
连续尾纤窄线宽半导体激光器	全范围（LAN/M/CWDM/DWDM） 1270 至 1650nm 遵循 ITU 标准每个波长 50Ghz	10mW - 100mW	SM
连续波尾纤T056半导体单模激光器(1270nm-1653nm)	1270nm / 1290nm / 1310nm / 1330nm	~2 mW	SM
半导体光放大器 (SOA)

Type	Wavelength	Output Power	Fiber output
连续波紫外激光器模块(375-420nm) Module DPSS	375, 395, 405, 415, 420nm	upto 200mW	SM/MM
连续蓝光半导体模块(445/473/488nm) Module DPSS	445, 473, 488nm	upto 200mW	SM/MM
连续绿光激光二极管模块 (505-561nm) Module DPSS	505, 515, 532, 561nm	upto 200mW	SM/MM
连续红光激光二极管模块(633-685nm) Module DPSS	633, 639, 640, 642, 647, 660, 685nm	upto 200mW	SM/MM
连续近红外激光二极管模块 (705/730/785nm)Module DPSS	705, 730, 785nm	upto 200mW	SM/MM
多波长激光束合束器 Module DPSS	375 to 785nm	upto 200mW	SM/MM

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		NLLM-XXX.XXnm-20mW-PM Narrow Linewidth Laser Diodes Module(1530-1625nm), C or L band DWDM ITU grid, wavelength resolution ±0.2nm, Output Power 20 mW		4-6 Weeks	$2367.00
		NLLM-xXXX.XXnm-20mW-PM-T Narrow Linewidth Laser Diodes Module(1530-1625nm), Tunable C or L band DWDM ITU grid, wavelength resolution ±0.2nm, Output Power 20 mW		4-6 Weeks	$2604.00

NLLM-xXXX.XXnm-20mW-PM-T - Parameter

NLLM-XXX.XXnm-20mW-PM - Parameter

NLLM-xXXX.XXnm-20mW-PM-T - Download

NLLM-XXX.XXnm-20mW-PM - Download
