软X射线 BSI SCMOS摄像头(80-1000eV)
X射线sCMOS相机XF95

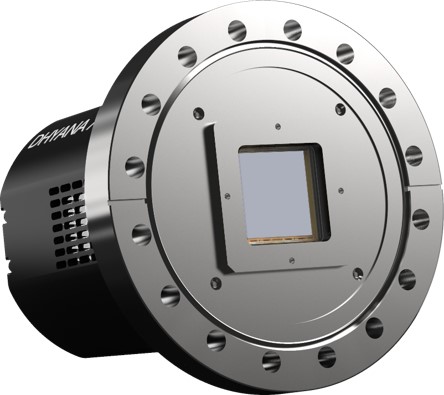

Dhyana XF95 是新一代软 X 射线背照式 sCMOS 相机。线路应用特点进行了新的性能升级和技术改造:

1、采用新一代背照式无增透膜的sCMOS芯片,在对应的80eV-1000eV光子能量范围内量子效率得到大幅提升,具有整体超过90%,部分波长达到近100%超高水平,具有更专业的软X射线、极紫外成像性能、抗辐射损伤能力[1]

2、采用新型真空制冷结构,可兼容10-7真空室环境应用,制冷深度可低于环境温度70℃,深度制冷水平可达-50℃ 。低相机底噪和热噪声,提高相机的长曝光工作时间。



特征

●  ~100%@80-1000 eV 超高量子效率

●  最大10-7 Pa 真空兼容性

● 1.2 - 5.4" 成像面积

● 48fps @4MP 高帧率

● -50℃ 深度制冷









量子效率图





Dhyana XF95/F400BS Quantum Efficiency Graph



应用程序



图1法国SOLEIL同步加速器束线室 [2]

Fig2 Dhyana相机186 eV光束衍射图 [2]



应用注释:"背照式 sCMOS 技术能够以更具吸引力的成本适应特定应用,并且整体表现出良好的动态范围,与常用的经典背照式 CCD 相机相比,可以显着缩短成像应用的采集时间。”[3] - 同步辐射杂志,2020





[1] 原田哲夫等人。“高曝光耐久性、高量子效率 (>90%) 背照式软 X 射线 CMOS 传感器。”应用物理快报 13.1(2020):016502 (4pp)。

[2] Desjardins, K. 等人。“用于软 X 射线相干散射的背照式 CMOS 相机的表征。”第十三届同步辐射仪器国际会议论文集 – SRI2018 2019。

[3] 用于软 X 射线共振散射和叠层成像的背照式科学 CMOS 探测器[J].同步辐射杂志,2020。








产品规格和手册

产品手册链接:





型号 XF95
传感器类型 无防反射涂层的背照式 sCMOS
区域阵列尺寸 2英寸 (22.5mm x 22.5mm)
像素尺寸 11μm x 11μm
分辨率
2048 x 2048
光谱范围 80-1000eV; 200 nm - 1100 nm
峰值QE* 1~100% @ 80-1000eV
读出噪音 1.6e- (中位数)
全井容量 90ke-
帧率 48fps@4MP
真空兼容性* 10-7Pa (最大.)
冷却温度 室温-50°C@20°C
数据接口 相机连接和USB3.0
法兰接口 DN 100 CF标准

*注: 1QE值来自芯片的工厂报告。绩效评估请参考专业论文。

          2、真空密封性数据来自第三方专业评估机构。

          3、相机其他光电参数的评估严格执行EMVA1288测试标准。







产品结构




文档与手册



相机快速启动

支持: Dhayana Series Cameras



Mosaic 1.6 软件介绍

支持: Dhayana Series Cameras




相机快速启动

支持: FL-20, FL-20BW, TrueChrome Series, HD Lite (HDMI), MIchrome Series, GT USB2.0 Series







Mosaic 2.2 软件介绍

支持: FL-20, FL-20BW, TrueChrome Series, HD Lite (HDMI), MIchrome Series, GT USB2.0 Series







图森相机快速启动(TCapture)








图森相机快速启动(TCapture)







软件与驱动程序*





 软件--Mosaic 1.6.8 Windows版

         支持: Dhyana 95/400BSI/400DC/400D






 软件--Mosaic 2.2 Mac版

          支持: MIchrome Series | GT Series | FL Series | TrueChrome AF/Metrics







 软件--Mosaic 2.3 Windows版

          支持: MIchrome Series | GT Series | FL Series | TrueChrome AF/Metrics/HD Lite







 插件--Directshow和Twain

          支持:MIchrome Series | GT Series | FL Series | TrueChrome AF/Metrics/HD Lite/4K







 驱动程序--适用于所有相机的企业版

        支持 Windows 7 and above (32 & 64bit)







image.png 插件--LabVIEW(含用户指南)

         支持: Dhyana95 | Dhyana 400BSI V1/V2 | Dhyana400D | Dhyana 401DS | Dhyana 201DS







image.png 插件--MATLAB(含用户指南)

          支持: Dhyana95 | Dhyana 400BSI V1/V2 | Dhyana400D | Dhyana400DC | Dhyana 401DS | Dhyana 201DS







image.png 插件--MetaXpress(含用户指南)

                         支持: Dhyana95 | Dhyana 400BSI V1/V2| Dhyana400D | Dhyana400DC | FL-20BW







image.png 插件--Micro-Manager(含用户指南)

                     支持: Dhyana95 | Dhyana 400BSI V1/V2| Dhyana400D | Dhyana400DC | FL-20BW







 软件--TCapture 5.1.1

          支持: TrueChrome Metrics/IIS/II/HD Lite | DigiRetina16/500/DigiSwift | ISH1000/500/300/130







 软件--TCapture 4.3.0.605

        支持: CCD | X1000/500 Camera









*请在新标签页中打开链接


相关光谱仪产品

产品型号 波长(nm) 色散 分辨率
XUV光谱仪(1-200nm) 5 to 80 0.5 to   1.3nm/mm <0.028nm at 40nm
XUV光谱仪(1-200nm) 30 to 250 ~2.0nm/mm <0.1nm
XUV光谱仪(1-200nm) 1 to 100 - <0.1nm
VUV 光谱仪 (80-300nm) 40 to 200 0.9 to   1.6nm/mm <0.05nm at 120nm
VUV 光谱仪 (80-300nm) 80 to  300 ~2.5nm/mm <0.1nm
X射线光谱仪 (1- 20keV)
2-4 keV   0.3eV
扩展X射线吸收EXAFS (5-12keV) 5-12keV
近边缘X射线吸收NEXAFS(0.2-1.2keV)
200 - 1200eV



显微镜相机

相机类型 分辨率 像素尺寸 FPS 波长 注意
显微镜TE冷却CCD摄像头USB3.0 1.5MP to 12MP 6.45um to 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
显微镜CCD相机USB3.0 1.5MP to 12MP 6.45um to 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头 24MP and 61MP 5.94um and 3.76um up to 190FPS 380nm -650nm 紫外扩展可用
显微镜TE冷却USB3.0CMOS摄像头 10MP to 45MP 4.63um to 2.31um up to 96FPS 380nm - 650nm 红外截止滤光片
TE-冷却USB3.0CMOS摄像头外部触发器 0.5MP / 0.5MP 6.9um / 9um 20FPS 380nm - 650nm
外部触发
显微镜USB3.0CMOS摄像头 0.5MP to 45MP
6.9um to 1.55um upto 520FPS 380nm - 650nm 红外截止滤光片
显微镜USB3.0CMOS摄像头紫外线增强型 1.3MP to 10MP 9.7um to 4.6um upto 86FPS 200nm -1100nm
显微镜USB3.0CMOS摄像头与ISP 1.5MP to 45MP
3.4um to 1.2um upto 165FPS 380nm - 650nm 红外截止滤光片 / ISP
显微镜目镜USB3.0CMOS摄像头 5MP 2um 30FPS 380nm - 650nm 红外截止滤光片
高清晰度多媒体彩色CMOS摄像头(显示器) 2MP to 8MP   60FPS 380 - 1100nm

UV&NIR增强型CMOS相机 4.2/8MP,  2.1/4.1MP
  upto 200FPS 200-1100nm 紫外或近红外增强



科学相机

类型 型号 波长 传感器类型 分辨率 像素大小 帧率 QE
X射线 sCMOS 相机 XF95 80-1000eV BSI sCMOS 2048 x 2048 22.5um or 13.3um  48 ~100% 全范围
XUV/VUV相机 maxCam 1-300nm  BSI/FSI CCD  1024 x 255 26um   参考手册
高速sCMOS相机 Dhyana 2100 200-1100nm FSI CMOS / 单声道 5220(水平) x 4096(垂直)
4.5um x 4.5um 450fps@8bit 63%@520nm
Dhyana 9KTDI 200-1100nm BSI sCMOS TDI/单声道 9072 5um x 5um 510kHZ@8bit 82%@550nm,
冷却高灵敏度 sCMOS相机 95V2 200-1100nm BSI sCMOS/单声道 2048(水平) x 2048(垂直) 11μm x 11μm 48fps@12bit 标准 95%@560nm
400BSI V2 200-1100nm BSI sCMOS 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 74fps@CL, 40fps@USB3.0 95%@600nm
400BSI V3 200-1100nm BSI sCMOS 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 100fps@CL, 40fps@USB3.0 95%@600nm
400D 200-1100nm FSI   sCMOS/单声道 2048(水平) x 2040(垂直) 6.5μm x 6.5μm 35fps@16bit 72%@595nm
400DC 200-1100nm FSI   sCMOS/彩色 2048(水平) x 2044(垂直) 6.5μm x 6.5μm 22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机 6060BSI 200-1100nm BSI sCMOS/单声道 6144(水平) x 6144(垂直) 10μm x 10μm 26.4fps@12-bit 标准 95%@580nm
4040BSI 200-1100nm 4096(水平) x   4096(垂直) 9μm x 9μm 16.5fps@CL, 9.7fps@USB3.0 90%@550nm
6060FSI 200-1100nm FSI sCMOS/单声道 6144(水平) x   6144(垂直) 10μm x 10μm 44fps@12-bit 标准 72%@550nm
4040FSI 200-1100nm 4096(水平) x   4096(垂直) 9μm x 9μm 16.5fps@CL, 9.7fps@USB3.0 74%@600nm
紧凑型工业 sCMOS 相机 401D   200-1100nm FSI sCMOS/单声道 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 40fps@16bit, 45fps@8bit 72%@595nm
401A-G 200-1100nm 2048(水平) x 2048(垂直) 11μm x 11μm   58%@600nm
401A-U 200-1100nm 2048(水平) x 2048(V) 11μm x 11μm   58%@600nm
201D 200-1100nm 2048(水平) x 1152(垂直) 6.5μm x 6.5μm 70fps@16bit, 80fps@8bit 72%@595nm



增强型 CMOS 相机

类型 时间分辨iCMOS 高速门控iCMOS相机 高速荧光iCMOS相机
540M/S 1000M/S 荧光(1000 FPS) 荧光(2000 FPS)
产品图片

TRiCAM_Specifications 1.jpeg

帧率  162 帧/秒 540 帧/秒 1000 帧/秒 1000 帧/秒 - 7500 帧/秒 2000 帧/秒 - 6400 帧/秒
传暗器分辨率 1920 x 1200像素 1696 x 1710 像素 1280 x 1024像素 1280 x 1024像素 1920 x 1080像素*
像素大小 5.86 x 5.86  µm  8 x 8 µm 6.6   x 6.6 µm 6.6 x 6.6 µm 10 x 10 µm
光子增益 (最大.) 50000 lm/m^2/lx  11000 lm/m^2/lx 11000 lm/m^2/lx 36000 lm/m^2/lx 36000 lm/m^2/lx
门控重复率 100 or 300Khz 100khz 100khz 100khz 100khz
增压器 18mm增压器 双极增压器 双极增压器 单极增压器   单极增压器
位深 10 bit and 12 bit 8 bit 8 and 12 bit 8 and 12 bit 8 bit
最短曝光时间 40纳秒(3 纳秒可选)
40纳秒(3 纳秒可选) 40纳秒(3 纳秒可选)
40纳秒(3 纳秒可选)
40纳秒(3 纳秒可选)



成像增强管

类型 时间分辨图像增强器 高速图像增强器
型号18 型号25 型号18 型号25
产品图片

输入直径 18mm 25mm 18mm 25mm
有效面积 第二代: ø 17.5 mm, 第三代: 13.5x10 mm 第二代: ø 24.5 mm, 第三代: 16x16 mm 第二代: ø 17.5 mm, 第三代:   13.5x10 mm 第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复  100 kHz, 300 kHz or 1 MHz 100 kHz, 300 kHz or 1 MHz 100khz Or 300khz ,  2.5 MHz 突发模式 100khz Or 300khz,  2.5 MHz 突发模式
Min. 栅极宽度 < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM)
帧率 高达 500 帧/秒 高达 500 帧/秒 高达1,000,000 帧/秒 高达1,000,000 帧/秒
光子增益

S20 : 14800, S25:30000
GaAs: 40000, GaAsp: 20000

S20 : 14800, S25:30000
GaAs: 40000, GaAsp: 20000
S20 : 40000, S25:30000
GaAs: 30000, GaAsp: 50000
S20 : 40000, S25:30000
GaAs: 30000, GaAsp: 50000



短波,中波,长波红外相机

产品 光谱范围 分辨率 冷却 特征
短波红外相机 400-1700nm 1.3MP, 0.3MP 未冷却
波红外相机 中红外探测器 3.7um to 4.8um 0.08MP, 0.3MP,1.5MP 冷却
中红外探测器 3.7um to 4.8um 0.08MP, 0.3MP,1.5MP 冷却
双波段探测器 3.7 to 4.8um|7.7 to 9.5um 320*256px  冷却
长波红外相机 冷却LWIR探测器 7.7um to 9.4um 0.08MP, 0.3MP 冷却
冷却LWIR相机 7.7um to 9.4um 0.3MP 冷却
长波红外热像仪 8 to 14um 0.08MP, 0.3MP,1.5MP 未冷却 广泛的温度范围
用于皮肤筛查的热像仪 8 to 14um 320*256px  未冷却 体温
手机热像仪 8 to 14um 256*192px 未冷却 为智能手机用
紧凑型热像仪 8 to 14um 0.08MP, 0.3MP 未冷却 对于闭路电视,无人机
