高速 sCMOS 相机
Dhyana2100 Dhyana9KTDI 规格 下载和驱动程序 相关产品 联系下单！

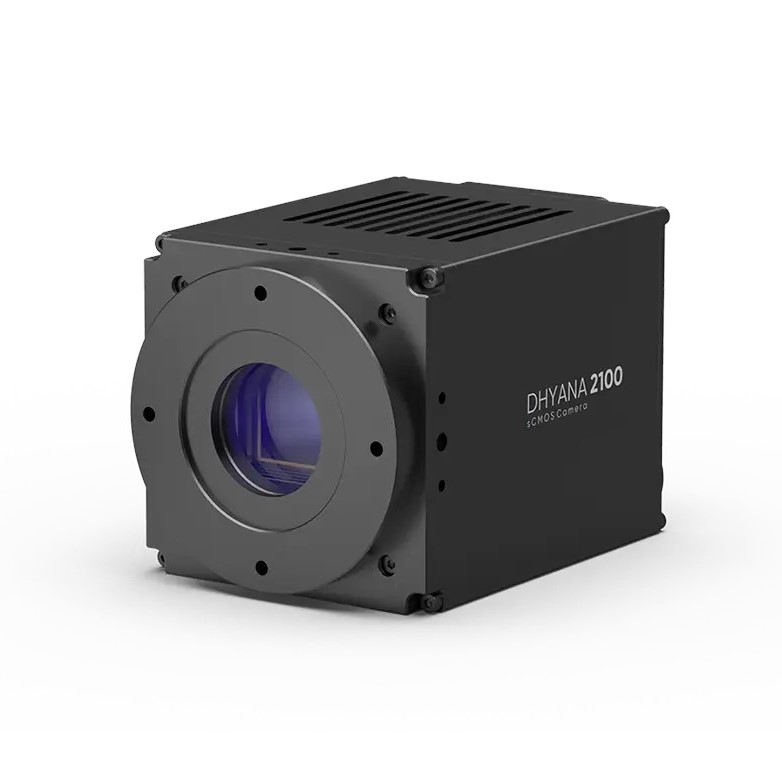

Dhyana2100 – 21MP 高速短距离相机

Dhyana 2100 是一款设计用于实现高速和高分辨率组合的sCMOS相机。它在全分辨率5120 x 4096下能够达到每秒450帧的速度，即使在低光照信号下也能提供高速数据。

特点

- 450fpx@21MP

- CXP12 数据接口

- 29.5mm 对角线 FOV

- 全局快门

- Genicam 兼容

- 空气和液体冷却







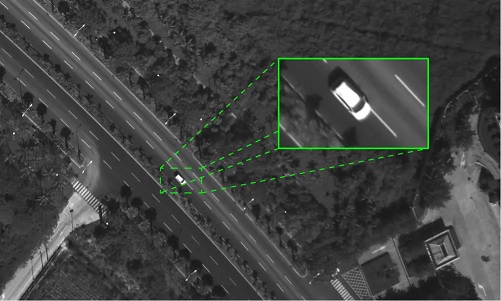

高分辨率高速

在2100万像素的分辨率下达到每秒450帧的速度，使得它能够在不产生失真的情况下观察到细微的细节。通过全局快门技术，Dhyana 2100 在保持图像质量标准的同时，达到了这一惊人的速度。全局快门能够确保即使在高速拍摄时，每个像素的曝光时间也是一致的，从而避免了由于相机或物体移动而产生的扭曲。

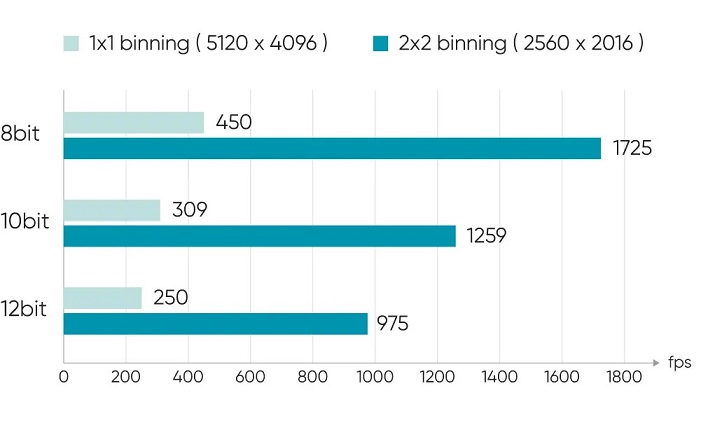

1725fps@5MP

快速投注模式

它专为高速下低信号的检测而设计，不仅具有更高的灵敏度和更高的动态范围，还提高了帧速率，实现了在500万像素分辨率下每秒1725帧的速率。

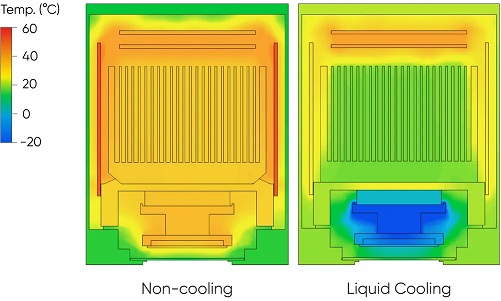

先进冷却技术

Dhyana 2100 相机具备两种冷却方式：液体冷却和空气冷却，这有助于确保低暗电流和热稳定性。在高速运行大尺寸相机时，由于产生大量热量，不仅可能导致暗电流增加，还可能因为传感器温度的变化而引起测量结果随时间变化。因此，冷却对于维持图像质量和测量的稳定性至关重要。Dhyana 2100 采用了先进的水冷和风冷技术，能够有效降低暗电流，确保测量结果的稳定性 。

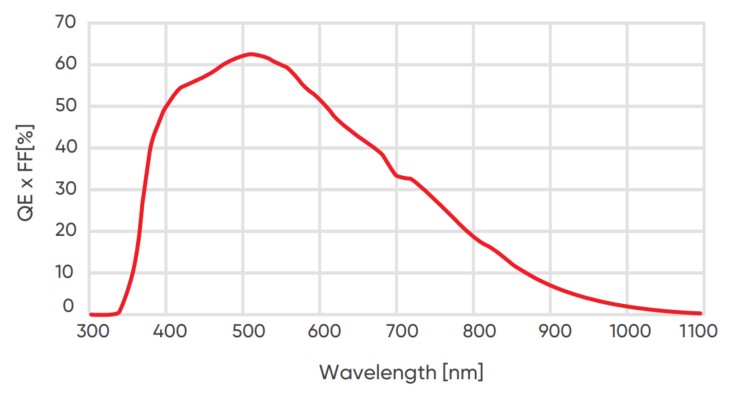

量子效率



应用

半导体 & 晶圆片

 航空摄影 SMT检查 电压敏感成像

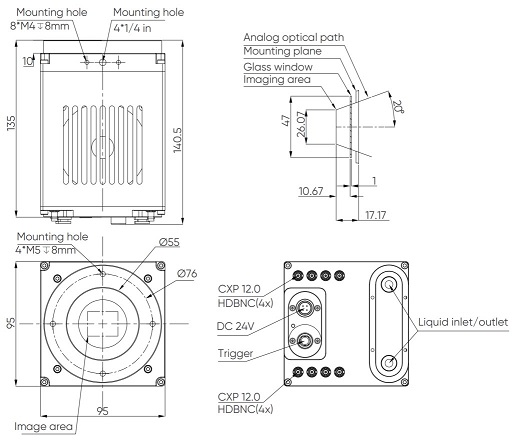

尺寸(单位:mm)

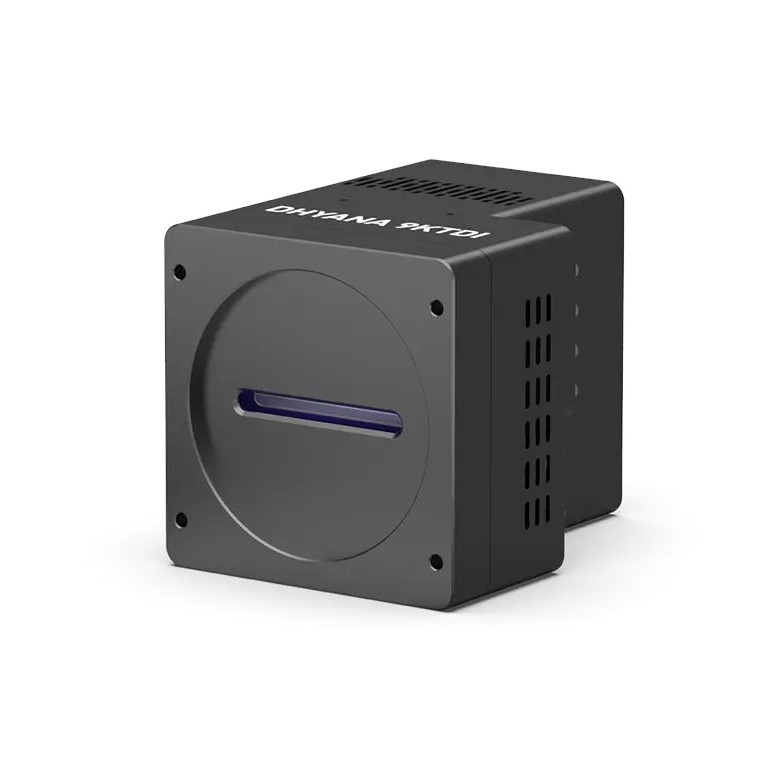

Dhyana 9KTDI – 9K 线扫描 BSI TDI 相机



The Dhyana 9KTDI  采用了新一代的背照式TDI CMOS技术，具备200-1100nm的光谱响应能力，可应用于紫外、可见光和近红外成像领域；TDI技术在低光照应用中带来了极高的信噪比，而高达510kHz@9K的高速线频能够显著提升视觉检测效率。

特点



- 82%@550nm 峰值 QE

- 5μm x 5μm 像素尺寸

- 9072 分辨率

- 510kHz@9K

- CoaXPress2.0











82%高量子效率/宽光谱

Dhyana 9KTDI 采用了背照式 sCMOS 技术，具备200nm至1100nm的宽光谱响应能力。结合256级TDI和冷却技术，它在紫外、可见光和近红外等低光照成像领域表现更佳。

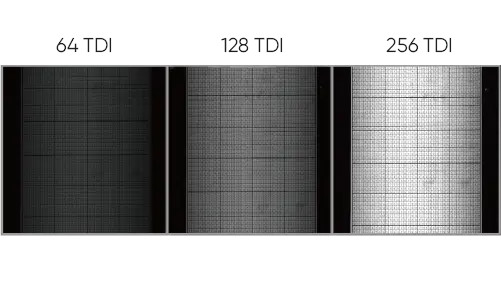

256 TDI 级提供高信噪比

The Dhyana 9KTDI 支持16至256级的TDI（时间延迟积分）成像技术，能够在有限光照条件下增加单位时间内的信号积分，获得更高信噪比的图像。




高吞吐量高达 510kHz @ 9K

The Dhyana 9KTDI 配备了最新的CXP-12高速接口。9K@510kHz 的线频率意味着每秒的数据吞吐量为4590M像素，几乎是当前主流8K线扫描相机的6倍，超过背照式TDI-CCD相机的50倍以上。

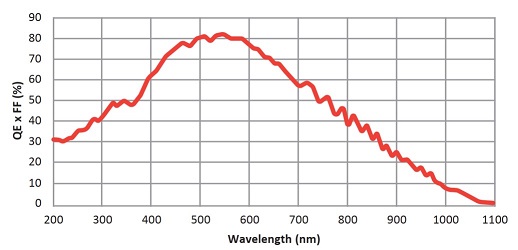

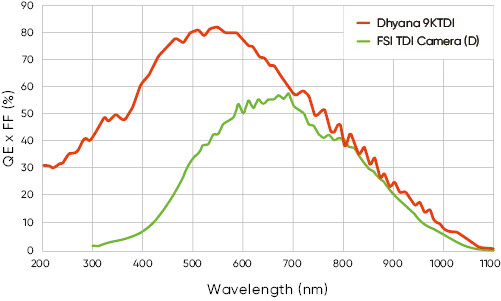

量子效率



应用

半导体和晶圆片

FPD检查

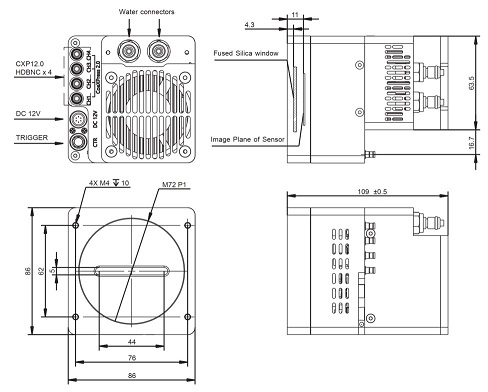

尺寸(单位:mm)






Dhyana2100 产品规格和手册

产品手册链接：

型号 Dhyana 2100
传感器类型 FSI CMOS
传感器模型 Gpixel GSPRINT4521
峰值量子效率
 63%@520nm
彩色/单色 单色
阵列对角线
 29.5mm
有效区域 23.04mm (H) x 18.43mm (V)
分辨率 5120 (H) x 4096 (H)
像素尺寸 4.5μm x 4.5μm
满阱容量 28ke- (12-bit Gain 0),   16.5ke- (12-bit Gain 2) 120ke- (binned)
动态范围 68.8dB (12-bit Gain 2)
帧率 450fps@8bit (CXP12 x 8); 300fps@10bit; 250fps@12bit; 225fps@8bit (CXP12 x 4)
读出噪声 3.5e-@12bit
快门类型 Global
曝光时间 4ps~10s
DSNU 2.0e-
PRNU 0.12%
冷却方法 空气 & 液体
最大冷却温度 低于环境温度30°C
暗电流 0.02e-/像素/s@-10°C 芯片温度
Binning 2x2, 4x4, 8x8
ROI Support
触发模式 硬件 & 软件
输出触发信号 曝光开始,读取结束
触发接口 HIROSE
数据接口 CXP12 (x4/x8)
数据位深 8bit/10bit/12bit
光学接口 M52/F-Mount/用户定制
电源供应 DC 24V/6A
功耗 s120W
尺寸 95mm x 95mm x 140.5mm
重量 1816g
软件 SamplePro
SDK C/C++/C#
操作系统 Windows/Linux
操作环境 温度 0~40°C/湿度 10~85%



Dhyana9KTDI 产品规格和手册

产品手册链接：

型号 Dhyana 9KTDI
传感器类型 BSI sCMOS TDI
传感器型号 Gpixel GLT5009BSI
彩色/单色 单色
阵列对角线  45.4mm
分辨率 9072
像素尺寸 5μm x 5μm
有效区域 45.36mm x 1.28mm
QE 82%@550nm；50%@350nm；38%@800nm
最大线率 300kHZ@12bit; 345kHZ@10bit; 510kHZ@8bit
操作模式 TDI/区域
TDI 阶段 4/8/16/32/64/128/192/256
扫描方向 正向/反向/触发控制
CTE ≥0.99993
数据位深 12bit/10bit/ 8bit
满阱容量 15.5ke-@12bit; 14ke-@10bit
动态范围 68.7dB@12bit; 63.6dB@10bit
读出噪声 7.2e-@12bit; 11.4e-@10bit
DSNU: 1.5e-@12bit; 3.5e-@10bit
PRNU 0.30%
Binning 2x1; 4x1; 8x1
数据接口 CoaXPress 2.0
冷却方法 空气 & 液体冷却
冷却温度 低于环境温度40℃
暗电流 950e-/p/s@芯片温度 -10℃
ROI 支持
触发模式 触发输入，扫描方向输入
输出触发信号 脉冲输出
触发接口 HR10A-7R-4S
时间戳精度 8 ns
增益 模拟增益：x2 ~ x8; 数字增益：x0.5 ~ x10
光学接口 M72/用户定制
电源供应 12V/8A
功耗 < 60W
尺寸 86mm x 86mm x 109mm
重量 1100g
软件 Samplepro/Matlab
SDK GenICamTM
操作系统 Windows/Linux
认证 CE/RoHS
操作环境 工作环境：温度   0~40°C/湿度 0~85%
存储环境：温度 0~60°C/湿度 0~90%




文件 & 手册



相机快速启动

支持: Dhayana 系列相机



1.6软件介绍

支持: Dhayana 系列相机



相机快速启动

支持: FL-20, FL-20BW, TrueChrome 系列, HD Lite (HDMI), MIchrome 系列, GT USB2.0 系列






2.2软件介绍

支持: FL-20, FL-20BW, TrueChrome 系列, HD Lite (HDMI), MIchrome 系列, GT USB2.0 系列






Tucsen相机快速启动(捕捉)







捕获软件介绍







软件 & 驱动程序*





 软件----马赛克1.6.8窗口

        支持：Dhyana 95/400BSI/400DC/400D





 软件--马赛克2.2

        支持：MIchrome Series | GT Series | FL Series | TrueChrome AF/Metrics






 软件----马赛克2.3窗口

          支持：MIchrome Series | GT Series | FL Series | TrueChrome AF/Metrics/HD Lite






 插件 - 直接秀和全真

         支持：MIchrome Series | GT Series | FL Series | TrueChrome AF/Metrics/HD Lite/4K






 驱动程序--与所有相机兼容

          支持： Windows 7 and above (32 & 64bit)






image.png 插件--Labview (附带用户指南)

        支持：Dhyana95 | Dhyana 400BSI V1/V2 | Dhyana400D | Dhyana 401DS | Dhyana 201DS






image.png 插件--Matlab (附带用户指南)

          支持：Dhyana95 | Dhyana 400BSI V1/V2 | Dhyana400D | Dhyana400DC | Dhyana 401DS | Dhyana 201DS






image.png 插件--MetaXpress (附带用户指南)

                          支持：Dhyana95 | Dhyana 400BSI V1/V2| Dhyana400D | Dhyana400DC | FL-20BW






image.png 插件--Micromanager (附带用户指南)

                     支持： Dhyana95 | Dhyana 400BSI V1/V2| Dhyana400D | Dhyana400DC | FL-20BW






 软件--TCapture 5.1.1

          支持：TrueChrome Metrics/IIS/II/HD Lite | DigiRetina16/500/DigiSwift | ISH1000/500/300/130






 软件--TCapture 4.3.0.605

          支持：CCD | X1000/500 Camera









*请在新标签页中打开链接






显微镜相机

相机类别 分辨率 像素大小 每秒传输帧数 波长 注意
显微镜 TE 冷却 USB3.0 CCD 相机 1.5MP 至 12MP 6.45um 至 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
显微镜USB3.0CCD相机 1.5MP 至 12MP 6.45um 至 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头 24MP and 61MP 5.94um and 3.76um 高达 190FPS 380nm -650nm 紫外线扩展可用
TE-冷却USB3.0 CMOS相机 10MP 至 45MP 4.63um 至 2.31um 高达 96FPS 380nm - 650nm 红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机 0.5MP / 0.5MP 6.9um / 9um 20FPS 380nm - 650nm
 外部触发器
显微镜USB3.0 CMOS相机 0.5MP 至 45MP
 6.9um 至 1.55um 高达 520FPS 380nm - 650nm 红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型 1.3MP 至 10MP 9.7um 至 4.6um 高达 86FPS 200nm -1100nm
显微镜USB3.0 CMOS相机附ISP 1.5MP 至 45MP
 3.4um 至 1.2um 高达 165FPS 380nm - 650nm 红外截止滤光片 / ISP
目镜USB3.0 CMOS相机 5MP 2um 30FPS 380nm - 650nm 红外截止滤光片
HDMI彩色CMOS相机 2MP 至 8MP   60FPS 380 - 1100nm

UV和NIR增强型CMOS相机 4.2/8MP,  2.1/4.1MP
   高达 200FPS 200-1100nm 紫外或近红外增强



科学相机

类型 型号 波长 传感器类型 分辨率 像素大小 帧率 QE
X射线 sCMOS相机  XF95 80-1000eV BSI sCMOS 2048 x 2048 22.5um or 13.3um  48 ~100% 全范围
XUV/VUV相机  maxCam 1-300nm  BSI/FSI CCD  1024 x 255 26um   参考手册
高速sCMOS相机 Dhyana 2100 200-1100nm FSI CMOS /单声道 5220(水平) x 4096(垂直) 4.5um x 4.5um 450fps@8bit 63%@520nm
Dhyana 9KTDI 200-1100nm BSI sCMOS TDI/单声道 9072 5um x 5um 510kHZ@8bit 82%@550nm,
冷却高灵敏度sCMOS相机 95V2 200-1100nm BSI sCMOS/单声道 2048(水平) x 2048(垂直) 11μm x 11μm 48fps@12bit 标准位 95%@560nm
400BSI V2 200-1100nm BSI sCMOS 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 74fps@CL, 40fps@USB3.0 95%@600nm
400BSI V3 200-1100nm BSI sCMOS 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 100fps@CL, 40fps@USB3.0 95%@600nm
400D 200-1100nm FSI   sCMOS/单声道 2048(水平) x 2040(垂直) 6.5μm x 6.5μm 35fps@16bit 72%@595nm
400DC 200-1100nm FSI   sCMOS/彩色r 2048(水平) x 2044(垂直) 6.5μm x 6.5μm 22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机 6060BSI 200-1100nm BSI sCMOS/单声道 6144(水平) x 6144(V) 10μm x 10μm 26.4fps@12-bit 标准位 95%@580nm
4040BSI 200-1100nm 4096(水平) x   4096(垂直) 9μm x 9μm 16.5fps@CL, 9.7fps@USB3.0 90%@550nm
6060FSI 200-1100nm FSI sCMOS/单声道 6144(水平) x   6144(垂直)
 10μm x 10μm 44fps@12-bit标准位 72%@550nm
4040FSI 200-1100nm 4096(水平) x   4096(垂直) 9μm x 9μm 16.5fps@CL, 9.7fps@USB3.0 74%@600nm
紧凑型工业 sCMOS相机 401D   200-1100nm FSI sCMOS/单声道 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 40fps@16bit, 45fps@8bit 72%@595nm
401A-G 200-1100nm 2048(水平) x 2048(垂直) 11μm x 11μm   58%@600nm
401A-U 200-1100nm 2048(水平) x 2048(垂直) 11μm x 11μm   58%@600nm
201D 200-1100nm 2048(水平) x 1152(垂直) 6.5μm x 6.5μm 70fps@16bit, 80fps@8bit 72%@595nm



增强型 CMOS 相机

类型 时间分辨iCMOS 高速门控iCMOS相机 高速荧光iCMOS相机
540M/S 1000M/S 荧光 (1000 FPS) 荧光 (2000 FPS)
产品图片

TRiCAM_Specifications 1.jpeg

帧率  162 帧/秒 540 帧/秒 1000 帧/秒 1000 帧/秒 - 7500 帧/秒 2000 帧/秒 - 6400 帧/秒
传感器分辨率 1920 x 1200 像素 1696 x 1710 像素 1280 x 1024 像素 1280 x 1024 像素 1920 x 1080 像素*
像素大小 5.86 x 5.86  µm  8 x 8 µm 6.6   x 6.6 µm 6.6 x 6.6 µm 10 x 10 µm
光子增益 (最大) 50000 lm/m^2/lx  11000 lm/m^2/lx 11000 lm/m^2/lx 36000 lm/m^2/lx 36000 lm/m^2/lx
门控重复率 100 or 300Khz 100khz 100khz 100khz 100khz
增压器 18mm 增压器  双极增压器 双极增压器 单极增压器 单极增压器
位深 10 位 and 12 位 8 位 8 and 12 位 8 and 12 位 8 位
最短曝光时间 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选)



成像增强管

类型 时间分辨图像增强器 高速图像增强器
型号 18 型号 25 型号 18 型号 25
产品图片

输入直径 18mm 25mm 18mm 25mm
有效面积 第二代: ø 17.5 mm, 第三代: 13.5x10 mm 第二代: ø 24.5 mm, 第三代: 16x16 mm 第二代: ø 17.5 mm, 第三代:   13.5x10 mm 第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复  100 kHz, 300 kHz 或 1 MHz 100 kHz, 300 kHz 或 1 MHz 100khz 或 300khz ,  2.5 MHz  突发模式 100khz 或 300khz,  2.5 MHz 突发模式
Min. 栅极宽度 < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM)
帧率 高达 500 帧/秒 高达 500 帧/秒 高达 1,000,000 帧/秒 高达 1,000,000 帧/秒
光子增益

S20 : 14800, S25:30000
GaAs: 40000, GaAsp: 20000

 S20 : 14800, S25:30000
GaAs: 40000, GaAsp: 20000		 S20 : 40000, S25:30000
GaAs: 30000, GaAsp: 50000		 S20 : 40000, S25:30000
GaAs: 30000, GaAsp: 50000



短波、中波、长波红外相机

产品 光谱范围 分辨率 冷却 特征
短波红外相机 400-1700nm 1.3MP, 0.3MP 未冷却
中红外相机 中红外探测器 3.7um 至 4.8um
 0.08MP, 0.3MP,1.5MP 冷却
中红外摄像机 3.7um 至 4.8um 0.08MP, 0.3MP,1.5MP 冷却
双波段探测器 3.7 至 4.8um|7.7 至 9.5um
 320*256px  冷却
长波红外相机 冷却 LWIR 探测器 7.7um 至 9.4um
 0.08MP, 0.3MP 冷却
冷却 LWIR 相机 7.7um 至 9.4um 0.3MP 冷却
长波红外热像仪 8 至 14um 0.08MP, 0.3MP,1.5MP 未冷却 广泛的温度范围
用于皮肤筛查的热像仪 8 至 14um 320*256px  未冷却 体温
手机热像仪 8 至 14um 256*192px 未冷却 智能手机用
紧凑型热像仪 8 至 14um 0.08MP, 0.3MP 未冷却 对于闭路电视，无人机
