点共焦位移传感器 | 瑆创科技光学电商平台

Products / 光学分析 /光谱共焦位移传感器 /点共焦位移传感器 /
点共焦位移传感器
产品概述 规格参数 应用示例 接口及软件 尺寸 联系下单！

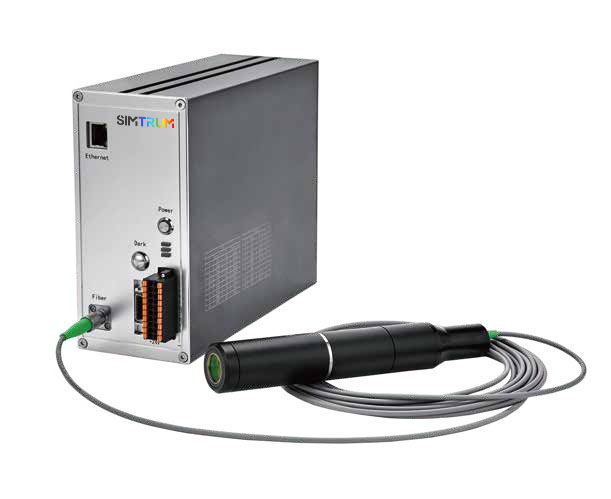

SIMTRUM提供的激光光谱共焦位移传感器利用独创的彩色激光光谱共焦技术，可实现超强的测量能力和精度苛刻的测量需求。由光源发出的一束高密度宽光谱光通过色散镜头后，在量程范围内形成不同波长的单色光，每个波长对应一个距离值。测量光射到物体表面后反射，只有满足共聚焦条件的光能够通过小孔被光谱仪感测到，通过计算被感测到光的焦点的波长即可换算获得距离值。其测量精度与激光共焦显微镜接近，但成本更低。

特征
应用
  • 超高精度±0.02%F.S.
  • 超高稳定性，透明、镜面、高光金属面均可测量
  • 首创彩色激光共焦技术，光源分布更均匀，稳定性更强
  • 诸多量程范围可供选择
  • 对任意表面均可在1um精度内稳定测量
  • 3C电子行业
  • 半导体行业
  • 汽车行业
  • 材料科学
  • 航天高温高热变形测量

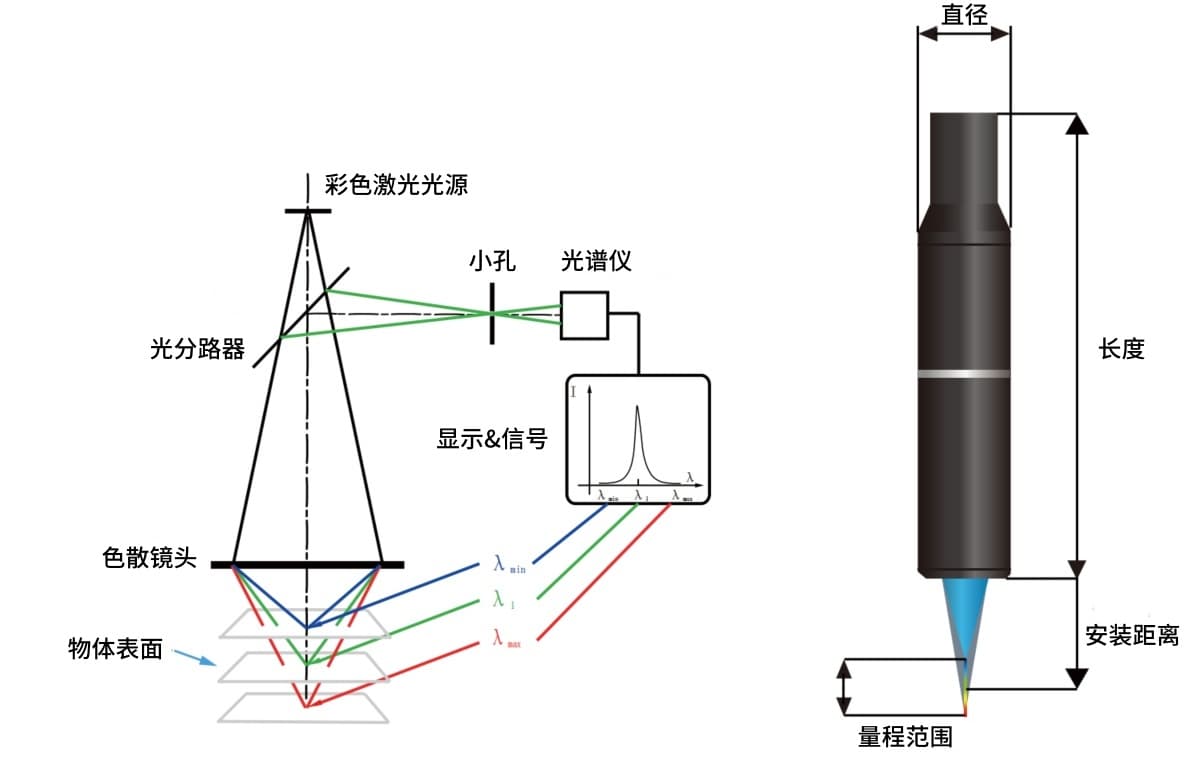

测量原理

彩色激光光源发射出一束高密度宽光谱光，通过色散镜头后，在量程范围内形成不同波长的单色光，每个波长对应一个距离值。测量光射到物体表面反射回来，只有满足共聚焦条件的光，可以通过小孔被光谱仪感测到。通过计算被感测到光的焦点的波长，换算获得距离值。




技术优势

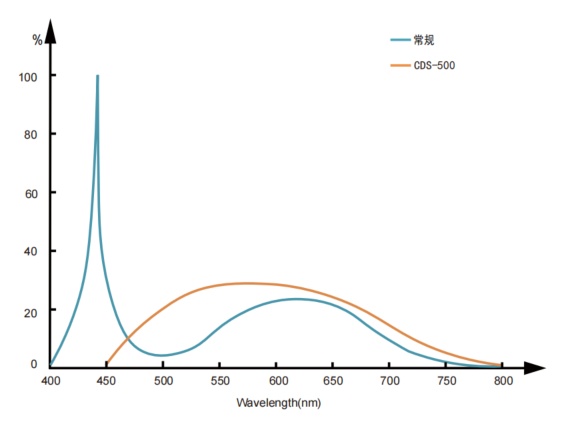

1.独创彩色激光光源，亮度分布更均匀

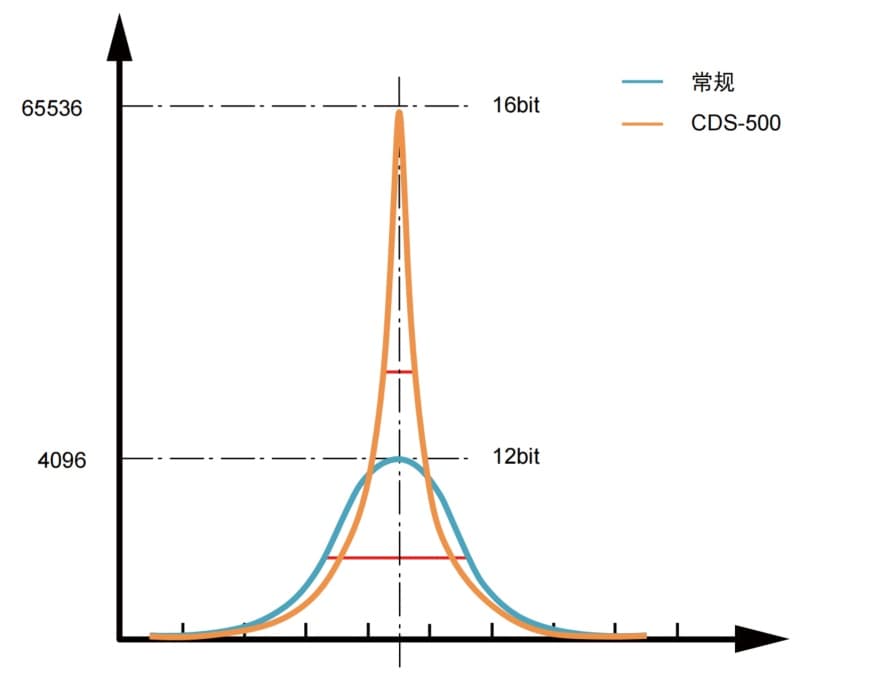

2.半峰宽更小，采样精度更高

独创彩色激光光源突破常规LED光源亮度分布不均匀的局限

全量程精度更高，稳定性更强

彩色激光光源配合最新CMOS芯片，可使半峰宽比常规LED小1/2以上，

采样精度是常规LED的1.33倍

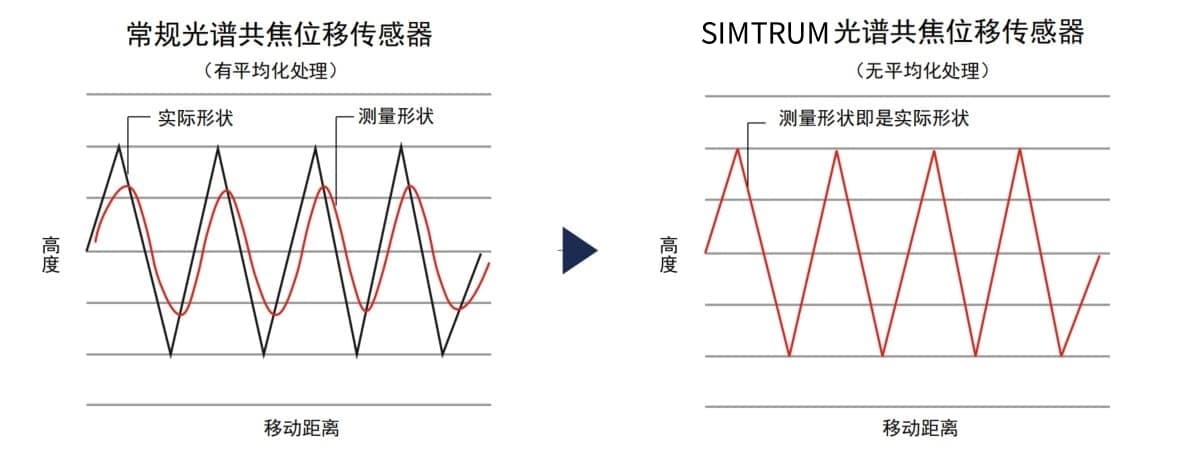

3.具有高扫描稳定性
4.更高的动态光强波动稳定性

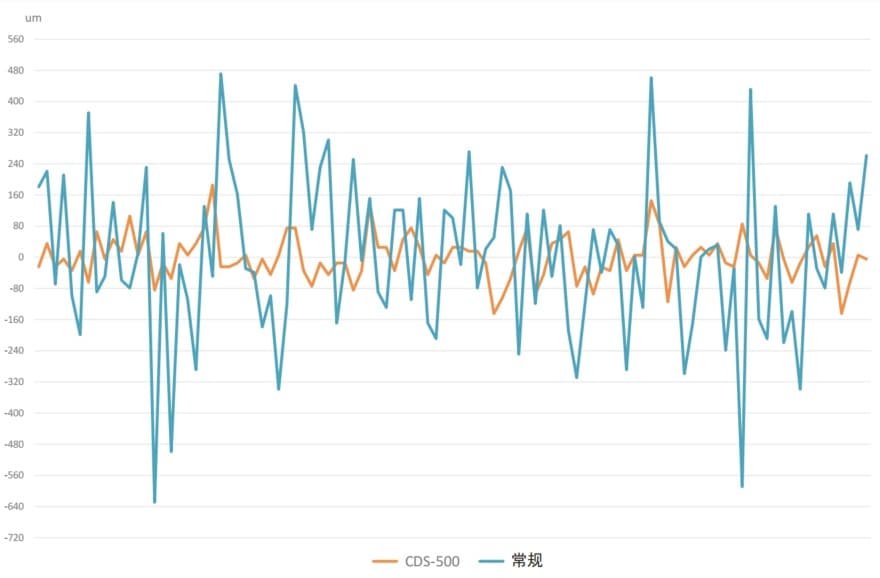

动态位移波动图

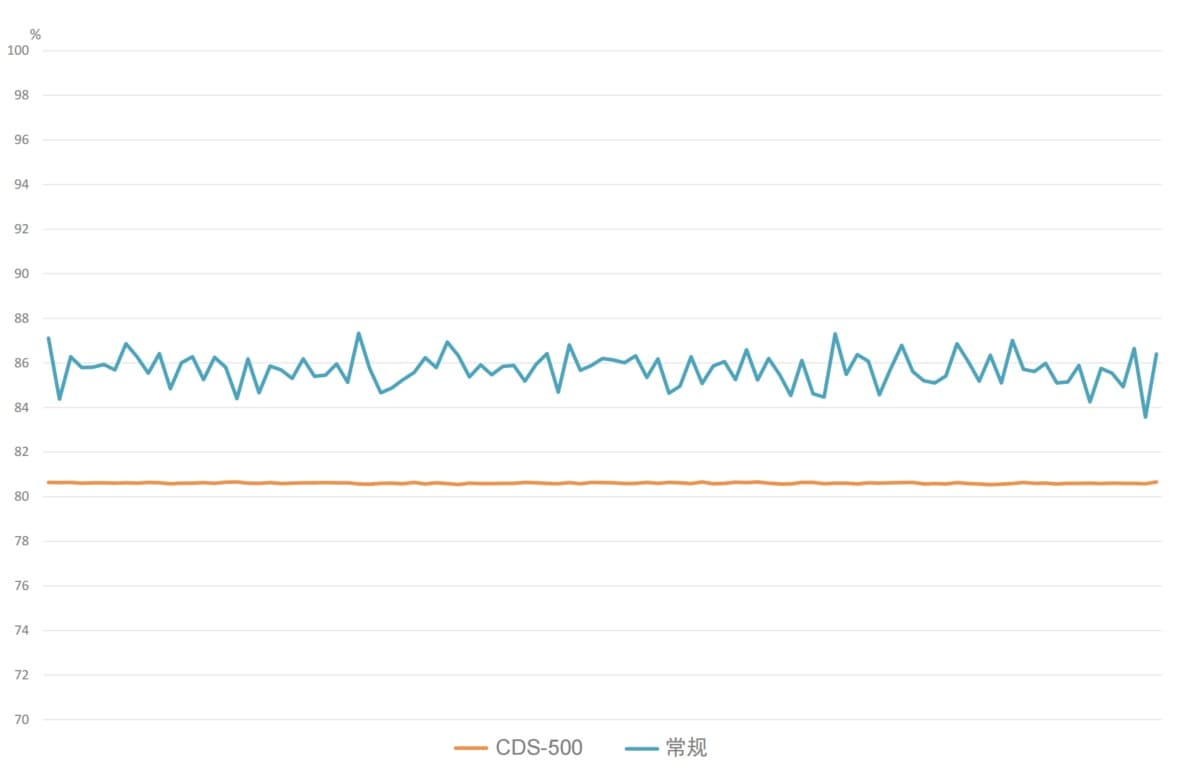

动态光强波动图



在不加任何移动平均修饰的情况下，扫描稳定性是常规型号的4倍



动态光强波动稳定性是常规型号的10倍以上

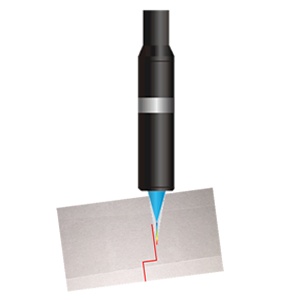

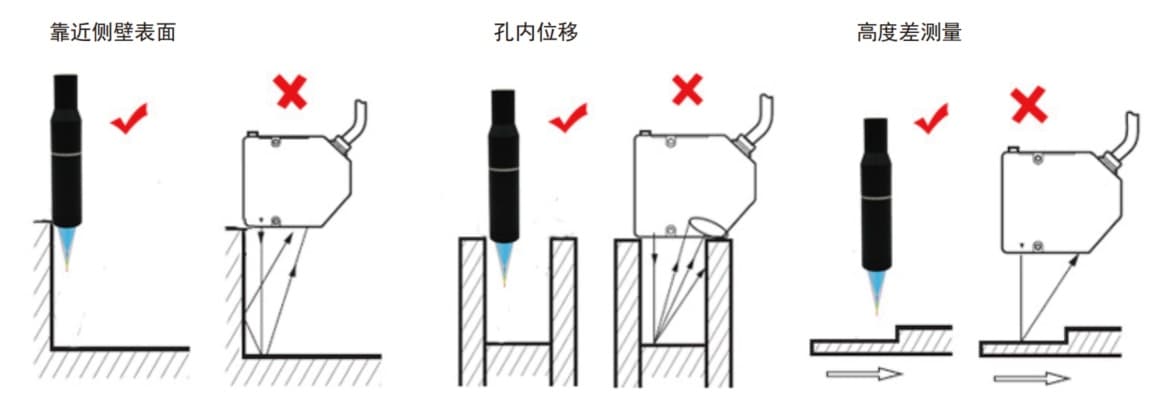

5.使用简单，测量过程中无需旋转测头

测量能力

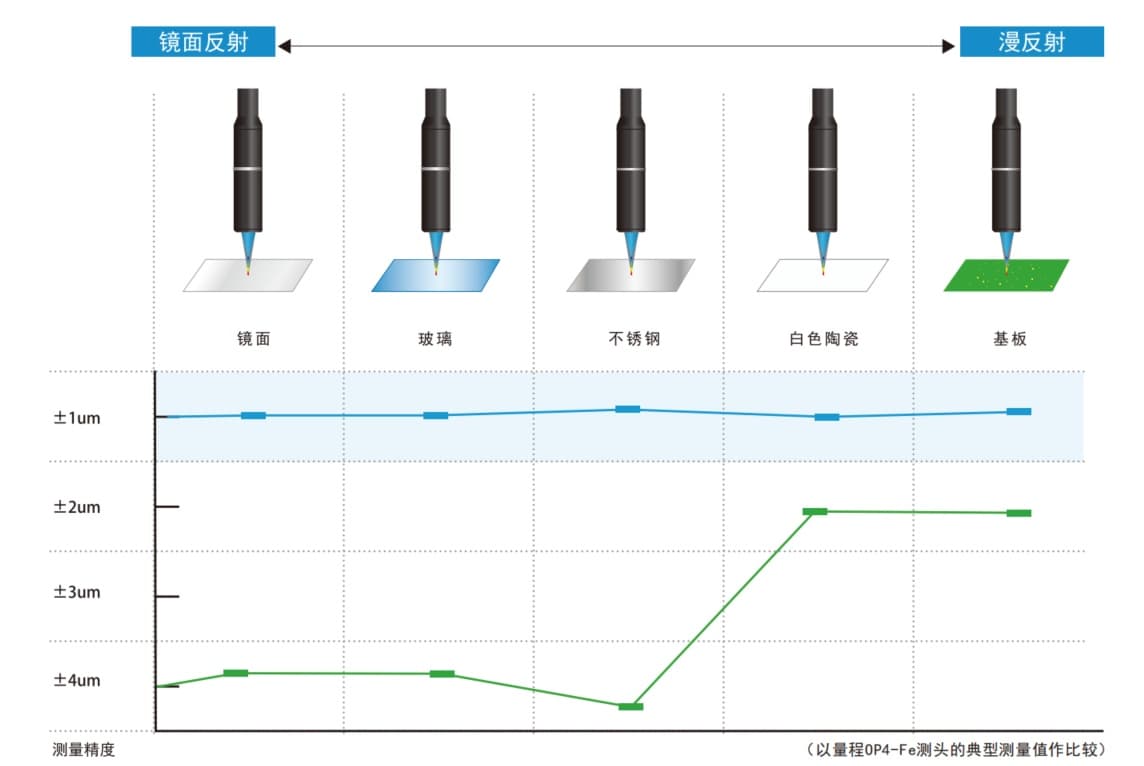

1.多种材质的测量精度比较

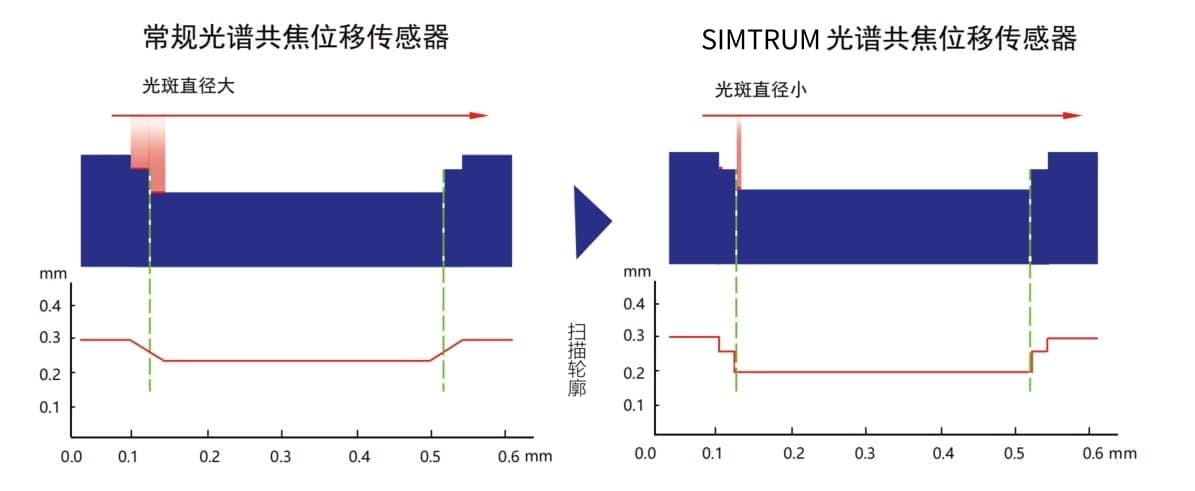

2.扫描过程中光斑大小比较

3.高度测量结果比较

测头规格
型号 SX01-
PSC-OP1		 SX01-
PSC-OP2		 SX01-
PSC-OP3		 SX01-
PSC-OP4		 SX01-
PSC-OP4L		 SX01-
PSC-OP5		 SX01-
PSC-OP6		 SX01-
PSC-OP8		 SX01-
PSC-Pro2		 SX01-
PSC-Pro3		 SX01-
PSC-Pro4		 SX01-
PSC-Pro5		 SX01-
PSC-Pro6		 SX01-
PSC-MP3
安装距离 8mm 13.2mm 16mm 25.5mm 37mm 36.5mm 215mm 39.5mm 16.4mm 52.5mm 20mm 68.5mm 10.1mm 8.2mm
量程 ±60μm ±200μm ±600μm ±1800μm ±2200μm ±5500μm ±5000μm ±4000μm ±1150μm ±550μm ±2000μm ±5000μm ±1050μm ±800μm

最大倾角
（镜面反射）

 ±40° ±37.5° ±29° ±21° ±25° ±14° ±8° ±18.5° ±38° ±23° ±45° ±17° ±60° ±16°
放大器型号 Fc Fa Fc Fe Fd Fd Fe Fd Fa Fd Fd Fa Fc Fd Fc -
光斑尺寸 2μm 5μm 9μm 20μm 12μm 20μm 35μm 24μm 26μm 25μm 22μm 8μm 15μm 36.5μm 18.5μm 13.5μm
位移测量
分辨率 2(8)nm 5(20)nm 10(40)nm 20(80)nm 24（94）nm 150(600)nm 200(1000)nm 100(500)nm 20(80)nm 15(80)nm 15(80)nm 15(600)nm 17(70)nm 20(80)nm
线性度 ±0.02%F.S. ±0.02%F.S. ±0.02%F.S. ±0.02%F.S. ±0.02%F.S. ±0.02%F.S. ±0.03%F.S. ±0.02%F.S. ±0.02%F.S ±0.02%F.S ±0.02%F.S ±0.02%F.S ±0.02%F.S ±0.03%F.S
精度 ±0.01μm ±0.02μm ±0.05μm ±0.1μm ±0.2μm ±0.5μm ±0.6μm ±0.5μm ±0.1μm ±0.6μm ±0.1μm ±0.4μm ±0.09μm ±0.1μm
厚度测量
最小厚度测量 5μm 12μm 22μm 66μm 73μm 192μm 200μm 158μm 44μm 20μm 73μm 192μm 40μm -
最大厚度测量 100μm 511μm 1694μm 5500μm 6110μm 17078μm 16500μm 14000μm 3388μm 1412μm 6110μm 13514μm 2900μm -
长度 208mm 171mm 179mm 128mm 143mm 151mm 128mm 143mm 178.5mm 141mm 158mm 234mm 261mm 217mm 217.08mm 59mm
重量 0.49kg 0.48kg 0.27kg 0.15kg 0.28kg 0.16kg 0.46kg 0.255kg 0.31kg 0.84kg 1.25kg 0.57kg 1.27kg 0.02kg
直径 27/40mm 27/36mm 27/32mm 27mm 27/45mm 27mm 27/65mm 27/35mm 2745mm 2765mm 2786mm 2760mm 2786mm 10mm

光纤规格
型号 长度 Core Ø Ø max 外壳 连接器类型
SX01-FB-5 5m 50/125 μm 3mm 金属铠装 FC/APC 型
SX01-FB-10 10m 50/125 μm 3mm 金属铠装 FC/APC 型
SX01-FB-20 20m 50/125 μm 3mm 金属铠装 FC/APC 型

控制器规格
采样频率 200Hz~10KHz 可设置
光源 宽波长白光（蓝激光激发）
测量模式 位移 / 位移 (透明体) / 厚度 (透明体) / 多层 (透明体）
通讯控制 以太网 (Ethernet 1000M bit)
同步 I/O 1 路同步触发输入 (电压范围 3.3 - 24V)；1 路同步触发输出
通用 I/O 2 路通用入可监测外部设备开关信号；3 路通用出可用于控制外部设备如报警灯、电磁阀等
编码器 支持最多 3 路增量式光电编码器计数（A/B 项单端信号），编码器计数与传感器测量值（高度 / 厚度）一一对应；支持编码器等间距触发
光纤连接器 FC/APC
兼容性 兼容所有型号测头（需标定）
电源 / 功耗 24V DC 3A
使用环境温度 0℃ - 50℃
使用环境湿度 85% 以下无冷凝
重量 2kg
耐振动性 10 至 57Hz 多振幅 0.3mm X、Y、Z 方向各 2 小时
模拟量输出 可定制

应用示例

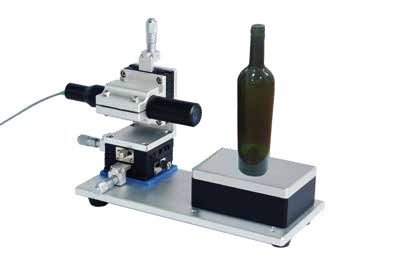

1.玻璃瓶厚度在线测量

2.可测多层玻璃厚度，中空层间隙，夹胶厚度

3.无需已知玻璃折射率可直接测量厚度

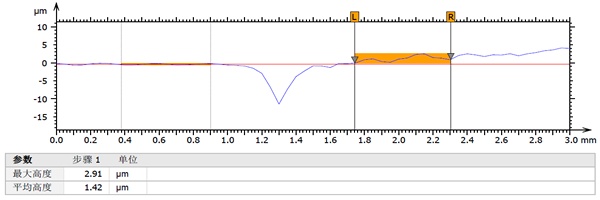

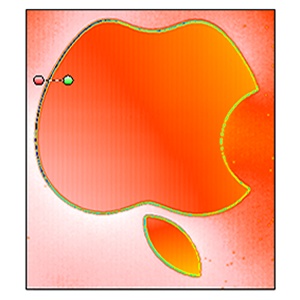

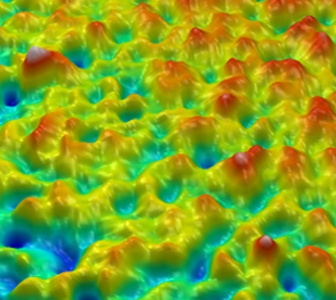

4.苹果logo形貌测量：扫描手机壳上苹果logo的三维形貌，提取轮廓，测量不同位置的段差

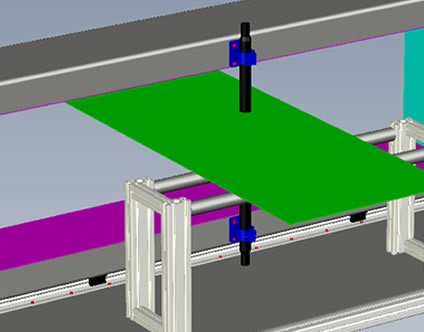

5.锂电池电极涂布厚度测量：双头扫描电极涂布表面，测量涂布厚度，软件监控生产过程改善工艺

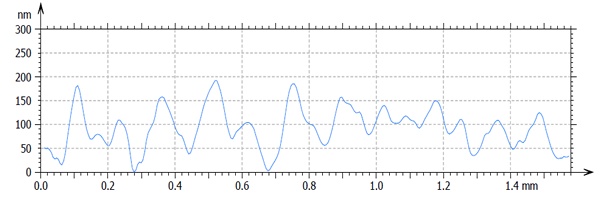

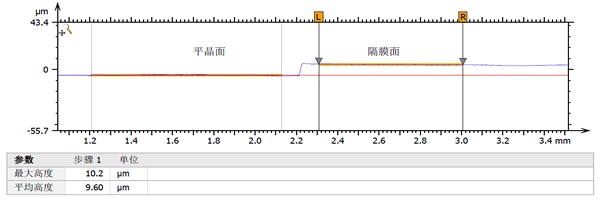

6.隔膜厚度测量：测量特殊材质薄膜表面的粗糙度

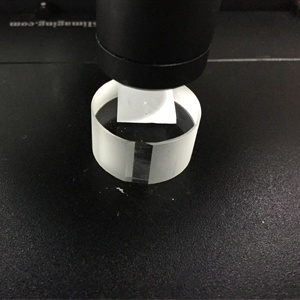

7.蓝宝石厚度测量：用厚度模式扫描蓝宝石表面，测量其不同部位的厚度值

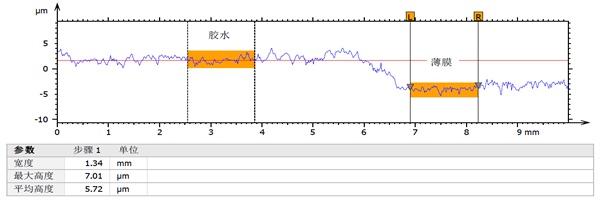

8.有机硅凝胶厚度测量：将薄膜贴合在吸盘上，测量涂胶与为涂胶面之间的段差即为涂胶的厚度




多种控制接口

1.以太网通讯接口

  • 4.5kHz采样速度
  • 可同时传输位移值、光强值、编码器计数值等
  • PLC可直接连接读取数值，无需转接PC



2.通用I/O接口

  • 5路通用输出接口-测量结果超差报警，控制电磁阀等输出设备
  • 5路通用输入接口-检测整体运行环境的状态，从而进行下一步的测量动作



3.编码器读取接口

可对三路编码器进行计数，并锁存每个采样点时的编码器计数值，编码器与传感器测量值可建立逐个对应关系

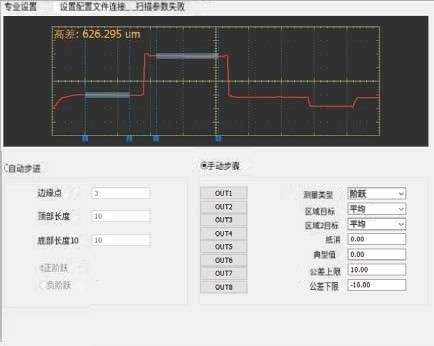

软件

此外，该光谱共焦位移传感器配置有Confocal Pro运算设定软件，结合专用的编码器分频器模块，并提供免费SDK，帮助用户提高开发效率。

测量





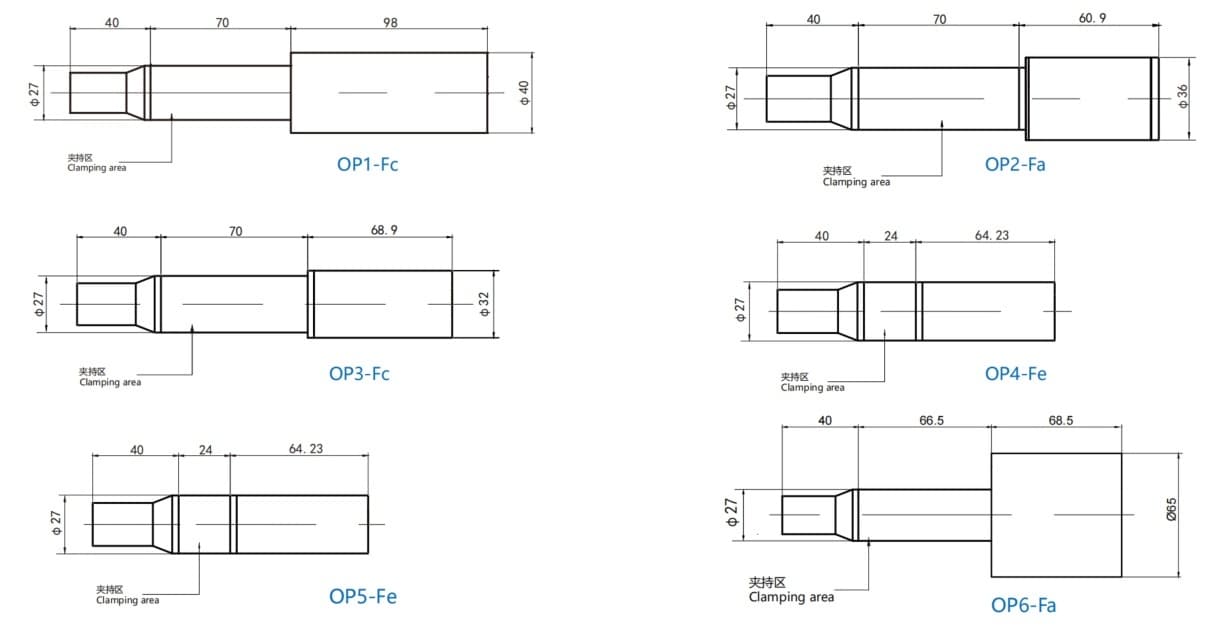

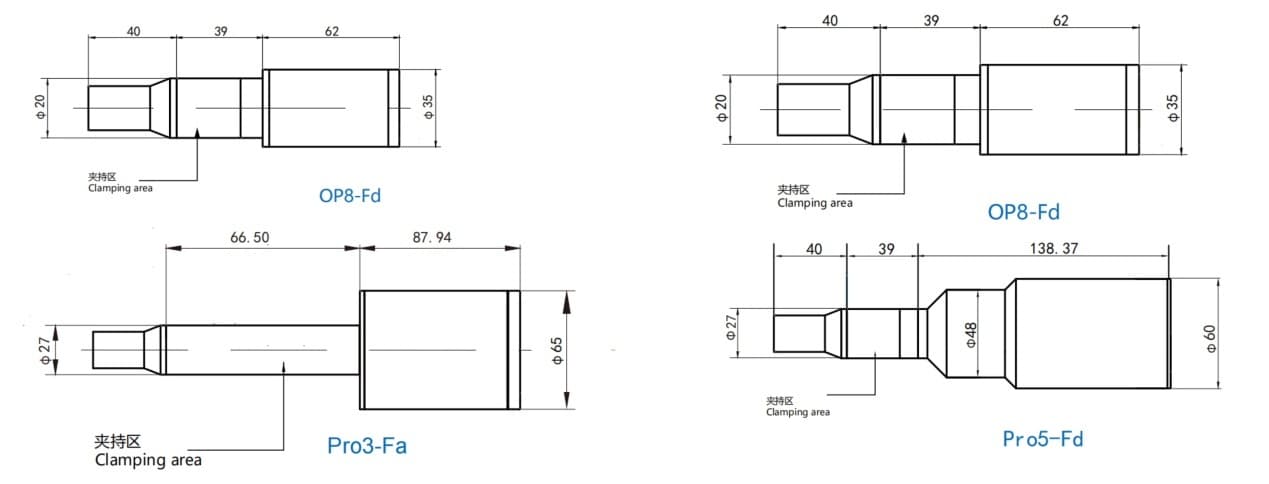

测头


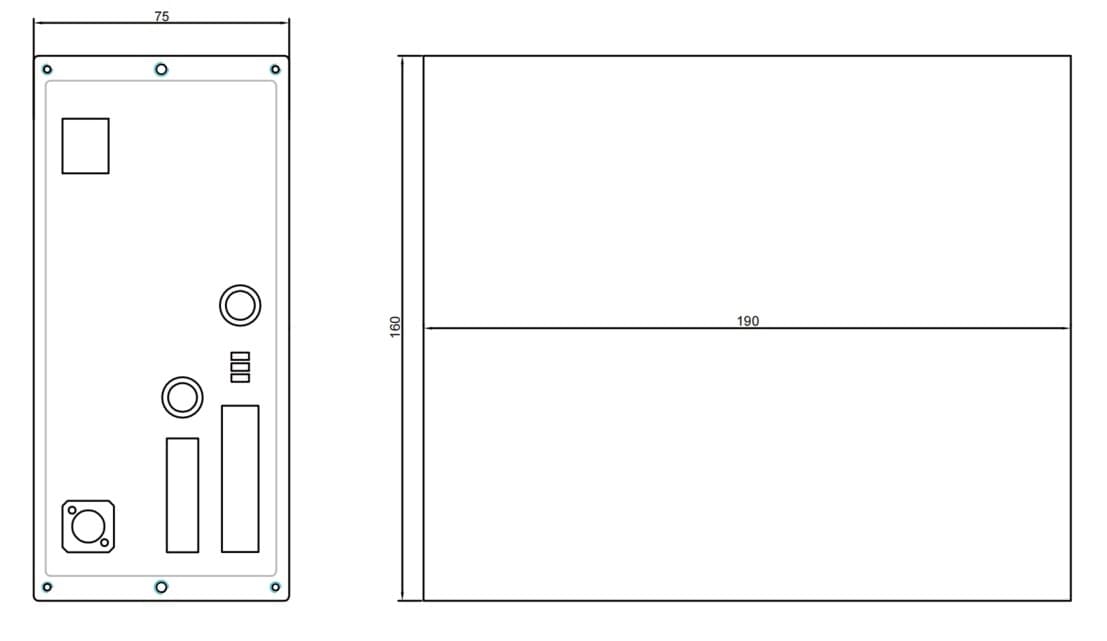

控制器

销售指引

如果您需要我们的技术团队就产品选型或定制提供指导，请提供以下技术信息，这将有助于加快流程。

项目 详情 单位 说明
应用领域？     适用领域包括电子元件、显示面板、镜片/玻璃等
需要测量的物体类型？     玻璃、高反射金属、陶瓷、超光滑表面/镜面等
除此之外线共焦位移传感器还可测量陶瓷电路，人造皮革、生物化石等材料
测量类型？     需要测位移，高度，表面形貌，形变，还是其他
所需的测量范围？即量程要求？
对测量精度的要求？
测量的物体运动状态？静止or运动？     如果是运动物体，则需要较高的采样频率
测头到样品正中心的距离，即工作距离？




我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
SX01-PSC-OP1
安装距离：8mm; 量程：±60μm; 最大倾角（镜面反射）：±40°; 放大器型号：Fc; 光斑尺寸：2μm 		4-6周 Request for quote
SX01-PSC-OP2
安装距离：13.2mm; 量程：±200μm; 最大倾角（镜面反射）：±37.5°; 放大器型号：Fa; 光斑尺寸：5μm 		4-6周 Request for quote
SX01-PSC-OP3
安装距离：16mm; 量程：±600μm; 最大倾角（镜面反射）：±29°; 放大器型号：Fc; 光斑尺寸：9μm 		4-6周 Request for quote
SX01-PSC-OP4
安装距离：25.5mm; 量程：±1800μm; 最大倾角（镜面反射）：±21°; 放大器型号：Fe，光斑尺寸：20μm; 放大器型号：Fd，光斑尺寸：12μm 		4-6周 Request for quote
SX01-PSC-OP4L
安装距离：37mm; 量程：±2200μm; 最大倾角（镜面反射）：±25°; 放大器型号：Fd; 光斑尺寸：20μm 		4-6周 Request for quote
SX01-PSC-OP5
安装距离：26.5mm; 量程：±5500μm; 最大倾角（镜面反射）：±14°; 放大器型号：Fe，光斑尺寸：35μm; 放大器型号：Fd，光斑尺寸：24μm 		4-6周 Request for quote
SX01-PSC-OP6
安装距离：215mm; 量程：±5000μm; 最大倾角（镜面反射）：±8°; 放大器型号：Fa; 光斑尺寸：26μm 		4-6周 Request for quote
SX01-PSC-OP8
安装距离：39.5mm; 量程：±4000μm; 最大倾角（镜面反射）：±18.5°; 放大器型号：Fd; 光斑尺寸：25μm 		4-6周 Request for quote
SX01-PSC-Pro2
安装距离：16.4mm; 量程：±1150μm; 最大倾角（镜面反射）：±38°; 放大器型号：Fd; 光斑尺寸：22μm 		4-6周 Request for quote
SX01-PSC-Pro3
安装距离：52.5mm; 量程：±550μm; 最大倾角（镜面反射）：±23°; 放大器型号：Fa; 光斑尺寸：8μm 		4-6周 Request for quote
SX01-PSC-Pro4
安装距离：20mm; 量程：±2000μm; 最大倾角（镜面反射）：±45°; 放大器型号：Fc; 光斑尺寸：15μm 		4-6周 Request for quote
SX01-PSC-Pro5
安装距离：68.5mm; 量程：±5000μm; 最大倾角（镜面反射）：±17°; 放大器型号：Fd; 光斑尺寸：26.5μm 		4-6周 Request for quote
SX01-PSC-Pro6
安装距离：10.1mm; 量程：±1050μm; 最大倾角（镜面反射）：±60°; 放大器型号：Fc; 光斑尺寸：16.5μm 		4-6周 Request for quote
SX01-PSC-MP3
安装距离：8.2mm; 量程：±800μm; 最大倾角（镜面反射）：±16°; 光斑尺寸：13.5μm 		4-6周 Request for quote
