FRET显微镜过滤器

产品概述规格配件联系下单！

FRET是一种有效的工具，用于测量两个不同位点之间的距离以及距离的变化，并且对距离变化非常敏感，被称为"光谱尺"，其特征距离为1到10纳米。

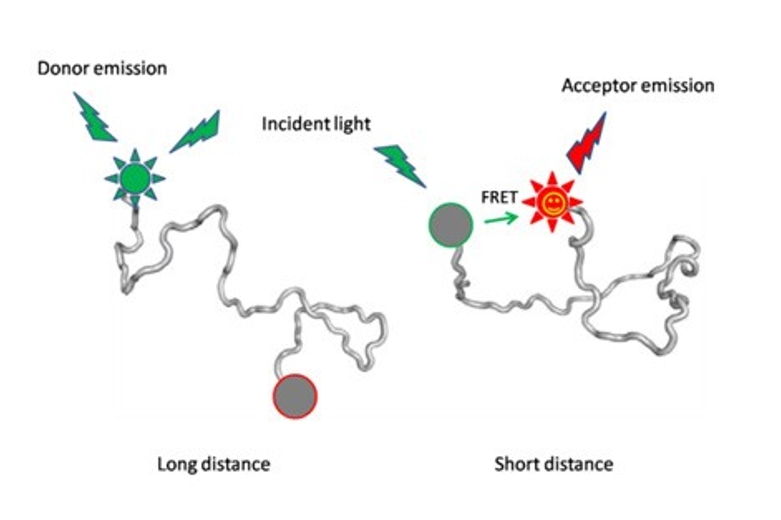

如果一个荧光团（供体）的发射光谱与另一个荧光团（受体）的吸收光谱有重叠，那么当两者之间的距离在1到10纳米之间时，供体就会通过偶极-偶极相互作用（dipole-dipole interaction）以非辐射的方式将能量传递给受体，并在不发出荧光的情况下返回基态，而受体在衰减到基态时被激发并发出荧光，这个过程称为荧光共振能量转移。

FRET效率值可以通过测量荧光强度或荧光寿命来计算，具体如下：E = 1 - FDA/FD 或 E = 1 - τDA/τD，其中FD是受体不存在时供体的荧光强度，FDA是受体存在时供体的荧光强度。τD是受体不存在时供体的荧光寿命，τDA是受体存在时供体的荧光寿命。

根据实验需求或显微镜配置，FRET滤光片可以配置成不同的组合。在供体单激发配置中，仅包含一个激发板来激发供体，并包括两个发射器以接收来自供体和受体的荧光。两个发射器需要安装在滤光片转轮上，不同的发射器需要通过转子切换，以分别接收供体和受体的荧光。如果发射器安装在分束器中，则需要一个额外的二向色镜用于分束。

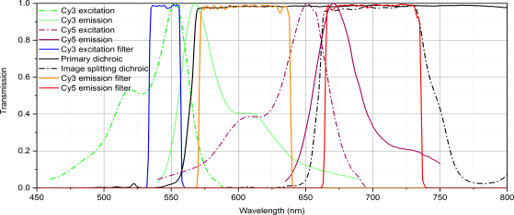

Cy3 - Cy5 FRET对，供体单激发构型

在一些实验中，需要激发受体，例如，确认所有受体分子的分布，对受体分子进行光漂白，等等。该配置由两个激发板组成，一个用于供体，一个用于受体，以及一个双波段二向色镜和两个发射板。两个发射器需要安装在滤光片转轮上，不同的发射器通过转子切换，分别接收供体和受体的荧光。如果发射器安装在分束器中，则需要一个额外的二向色镜用于分束。

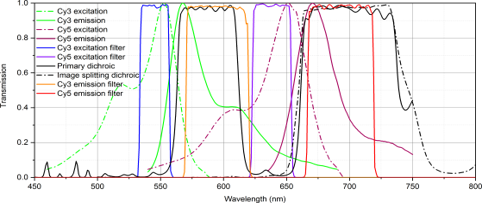

Cy3 - Cy5 FRET对，供体和受体双重激发构型

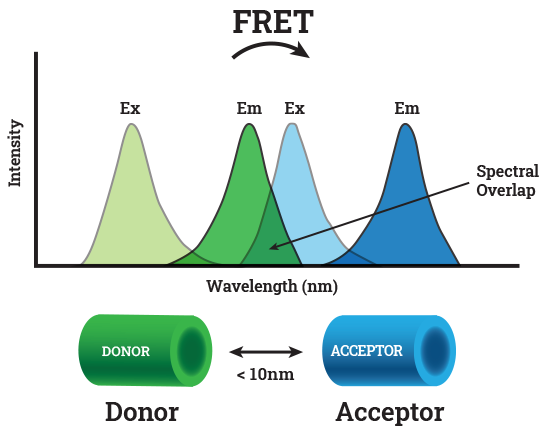

Förster 共振能量转移（FRET）是两个光敏分子（发色团）之间的光子能转移。当两个发色团都是荧光团时，这通常被称为荧光共振能量转移。“供体”分子在吸收光子后进入激发态。

然后，“供体”可以通过非辐射偶极子-偶极耦合将这种能量转移到“受体”发色团。只有当供体和受体彼此靠近时，这种能量转移才会发生，这使得该技术对发色团分离的微小变化非常敏感。

为了有效地对FRET进行成像，必须清楚地量化供体和受体发射，以确保任何FRET信号都不包含来自供体或受体发色团的直接荧光。

ET 系列 - 宽场 FRET滤光片组（供体和受体双重激发）

光谱透射曲线

Model	FRET探针目标	激发片（供体）	兴奋片（受体）	Excite 二向色镜	发射机（供体）	递送器（受体）	光谱二向色镜
89002	CFP/YFP	ET430/24x	ET500/20x	69008bs	ET470/24m	ET535/30m	T505lpxr-UF
89021	GFP/RFP	ET470/40x	ET572/35x	59022bs	ET525/50m	ET632/60m	T570lpxr-UF
89022	Cy3/Cy5	ET545/25x	ET640/30x	59007bs	ET595/50m	ET690/50m	T660lpxr-UF

ET 系列 - 表面单分子 FRET 滤光片组

光谱透射曲线

Model	激光	激发片	Excite 二向色镜	多频段发射机	发射机（供体）	递送器（受体）	光谱二向色镜
TRF59901-EM	405/488 nm	ZET405/488x	ZT405/488rpc-UF2	ZET405/488m	ET450/50m	ET525/50m	T495lpxr-UF
TRF59902-EM	442/514 nm	ZET442/514x	ZT442/514rpc-UF2	ZET442/514m	ET480/40m	ET545/40m	T505lpxr-UF
TRF59903-EM	442/532 nm	ZET442/532x	ZT442/532rpc-UF2	ZET442/532m	ET500/40m	ET585/65m	T525lpxr-UF
TRF59904-EM	488/561 nm	ZET488/561x	ZT488/561rpc-UF2	ZET488/561m	ET525/50m	ET610/75m	T560lpxr-UF
TRF59905-EM	488/594 nm	ZET488/594x	ZT488/594rpc-UF2	ZET488/594m	ET525/50m	ET645/75m	T570lpxr-UF
TRF59906-EM	488/640 nm	ZET488/640x	ZT488/640rpc-UF2	ZET488/640m	ET525/50m	ET655lp	T570lpxr-UF
TRF59907-EM	532/640 nm	ZET532/640x	ZT532/640rpc-UF2	ZET532/640m	ET585/65m	ET655lp	T635lpxr-UF

*注意：价格不包括任何运输、税费或清关费用。

与传统的激光显微镜相比，全内反射荧光（TIRF）对二向色镜的平整度和厚度有更高的要求。平整度需要控制在0.5波长/英寸以内，二向色镜的厚度也必须达到2毫米或更厚，以避免在安装过程中外部应力对平整度的影响。

传统的显微镜立方体无法安装厚度为2毫米或更厚的二向色镜。此外，由于材料主要是塑料，抗变形能力也较差。针对TIRF应用，Chroma推出了一款专利保护的TIRF专用立方体（专利号：US8488238B2），具有以下特点：

能够安装厚度达3毫米的二向色镜；
能够安装最大厚度为6毫米的发射器，通过叠加两个发射器，允许在激光线及其附近增加OD值；
金属材料具有强大的抗变形能力，不会对安装的二向色镜造成应力。

立方体数	激发片	二向色镜	发射机	显微镜型号
91032	直径 25 mm	26 x 38 mm	直径 25 mm	尼康TE2000/Ti
	3.5 mm厚度（标准）	2mm厚度（标准）	6 mm 厚度（最大）
	6 mm 厚度（最大）	3mm 厚度（最大）
91041	直径 25 mm	26 x 38 mm	直径 25 mm	奥林巴斯IX71/IX81
	3.5 mm厚度（标准）	2mm厚度（标准）	6 mm 厚度（最大）
	6 mm 厚度（最大）	3mm 厚度（最大）
91044	直径 25 mm	26 x 38 mm	直径 25 mm	奥林巴斯IX73/IX83
	3.5 mm厚度（标准）	2mm厚度（标准）	6 mm 厚度（最大）
	6 mm 厚度（最大）	3mm 厚度（最大）
91042	直径 25 mm	25.5 x 36 mm	直径 25 mm	蔡司 Axio
	3.5 mm厚度（标准）	2mm厚度（标准）	6 mm 厚度（最大）
	6 mm 厚度（最大）	3mm 厚度（最大）

1、Chroma TIRF立方体不单独出售，需要Chroma 安装 TIRF二向色镜并校正其平坦度;

2、TIRF二向色镜用胶水固定。

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

	Availability	Reference Price (USD)
TRF59901-EM Filter Set TRF59901-EM Filter Set, Laser 405/488 nm，Filters can be purchased separately	4-6 Weeks	$2100.00
TRF59902-EM Filter Set TRF59902-EM Filter Set, Laser 442/514 nm ，Filters can be purchased separately	4-6 Weeks	$2100.00
TRF59903-EM Filter Set TRF59903-EM Filter Set, Laser 442/532 nm，Filters can be purchased separately	4-6 Weeks	$2100.00
TRF59904-EM Filter Set TRF59904-EM Filter Set, Laser 488/561 nm，Filters can be purchased separately	4-6 Weeks	$2100.00
TRF59905-EM Filter Set TRF59905-EM Filter Set, Laser 488/594 nm，Filters can be purchased separately	4-6 Weeks	$2100.00
TRF59906-EM Filter Set TRF59906-EM Filter Set, Laser 488/640 nm，Filters can be purchased separately	4-6 Weeks	$2100.00
TRF59907-EM Filter Set TRF59907-EM Filter Set, Laser 532/640 nm，Filters can be purchased separately	4-6 Weeks	$2100.00
89002 Filter Set 89002 ET Series - Sedat Multiband,Typical fluorophores CFP，YFP,Filters can be purchased separately	4-6 Weeks	$1600.00
89021 Filter set 89021 ET Series - Sedat Multiband,Typical fluorophores BFITC/GFP，mCherry,Filters can be purchased separately	4-6 Weeks	$1600.00
89007 Filter set 89007 ET Series - Sedat Multiband,Typical fluorophores CFP，YFP，Cy3/TRITC,Filters can be purchased separately	4-6 Weeks	$2200.00

91042 - Parameter

91044 - Parameter

91041 - Parameter

91032 - Parameter

89007 Filter set - Parameter

89021 Filter set - Parameter

89002 Filter Set - Parameter

TRF59906-EM Filter Set - Parameter

TRF59907-EM Filter Set - Parameter

TRF59905-EM Filter Set - Parameter

TRF59904-EM Filter Set - Parameter

TRF59903-EM Filter Set - Parameter

TRF59902-EM Filter Set - Parameter

TRF59901-EM Filter Set - Parameter

91042 - Download

91044 - Download

91041 - Download

91032 - Download

89007 Filter set - Download

89021 Filter set - Download

89002 Filter Set - Download

TRF59906-EM Filter Set - Download

TRF59907-EM Filter Set - Download

TRF59905-EM Filter Set - Download

TRF59904-EM Filter Set - Download

TRF59903-EM Filter Set - Download

TRF59902-EM Filter Set - Download

TRF59901-EM Filter Set - Download

Accessories

	Availability	Reference Price (USD)
91032 Laser TIRF for Nikon TE2000/Ti,Exciter (x) = 25mm, Emitter (m) = 25mm, Beamsplitter = 38x26mm	4-6 Weeks	Request for quote
91041 91041,Laser TIRF for Olympus BX2 Exciter (x) 25mm, Emitter (m) = 25mm, Beamsplitter = 26x36x2mm	4-6 Weeks	Request for quote
91044 91044,Laser TIRF for Olympus BX3/IX3 models, for 25mm filters,Exciter (x) = 25mm, Emitter (m) = 25mm, Beamsplitter = 26x36mm with a maximum thickness of 3mm	4-6 Weeks	Request for quote
91042 91042,Laser TIRF for Nikon TE2000/Ti,Exciter (x) = 25mm, Emitter (m) = 25mm, Beamsplitter = 38x26mm	4-6 Weeks	Request for quote
