Products / 成像 /科学 CMOS 相机 /UV-NIR sCMOS 相机(200-1100nm) /紧凑型BSI/FSISCMOS相机 /

紧凑型BSI/FSISCMOS相机

产品概述规格和型号指南下载和驱动程序相关产品联系下单！

Dhyana 901BSI

主要特点：

- 2048 *2048 像素

- 11μm x 11μm 像素尺寸

- 90K-峰值的95%

- 满井容量

- USB3.0接口

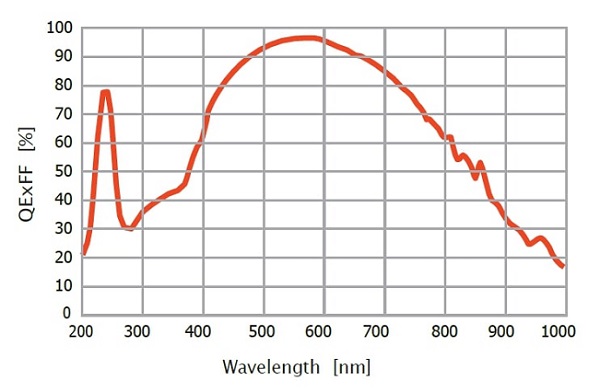

量子效率

Dhyana 901

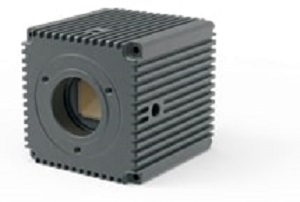

Dhyana 401D and 201D FSI

主要特点：

- 401D=2048 * 2048 像素

- 201D=2048 * 1152 像素

- 6.5μm x 6.5μm 像素尺寸

- 量化宽松72%@ 595

- 45Ke-满井容量

- 40fps@full分辨率

- USB3.0接口

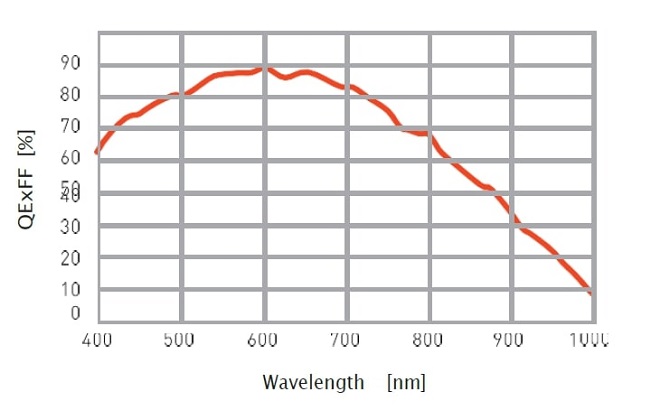

量子效率

Dhyana 401D and 201D

Dhayana 401A-G and 401A-U FSI

主要特点：

- 2048 * 2048 像素

- 11μm x 11μm 像素尺寸

- 58% 的量化宽松峰值

- GigE接口

- 90Ke-满井容量

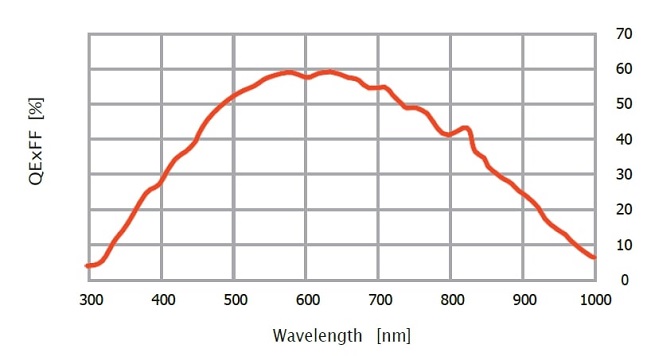

量子效率

Dhayana 401A-G and 401A-U

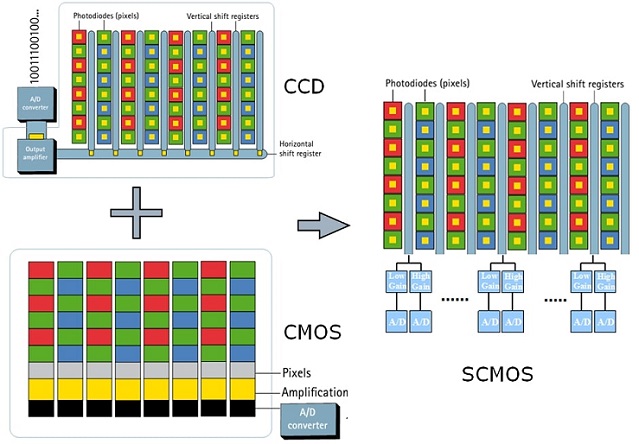

科学图像传感器

Dhyana系列使用sCMOS传感器，与CCD结构相比，sCMOS的不同之处在于传感器上进行了放大和A/D转换。每列像素都连接到一个高增益和低增益放大器，后接一个 A/D 转换器。因此，sCMOS不仅具有读出噪声低、灵敏度高的优点，而且具有高速CMOS读出速度快等优点。

超低照度成像

Dhyana系列具有高度敏感性，专为科学或极低光照环境中的工业应用而设计。其中，Dhyana 901的最小可检测照度为0.0001lux，已成功应用于生物荧光成像、光谱测定和工业检测。

请查看下表了解各个产品规格

产品手册英文： Compact BSI/FSI sCMOS Camera

型号	Dhyana 901BSI
传感器尺寸	2”
传感器型号	BSI sCMOS
彩色/单色	单色
分辨率	2048 x 2048
像素大小	11微米 x 11微米
量化宽松	95% @ 560纳米
读出噪声	高增益：1.6e-（中值）/1.7e-（RMS）
满孔容量	90周三-
最低照度	0.0001勒克斯
动态范围	>93dB（HDR模式）
快门类型	轧制
曝光模式	手动/自动/触发
曝光时间	20μs~10分钟
参数设置	图像增强、ROI、Gamma、镜像翻转、对比度、外部触发、过滤降噪、增益调节、HDR
数据位深度	16位
帧率	23帧/秒（2048 x 2048）
Optiona 接口	T/EF 卡口
数据接口	USB3.0接口 5Gb/秒
电源接口	USB 3.0，USB2.0（可选）
功耗	三维
尺寸	60 x 60 x 64.3mm（相机） 53 x 53 x 40mm（模块）
重量	351g（相机） 72g（模块）
操作系统	无
操作环境	温度：-40~50°C

型	Dhyana 401D	Dhyana 201D	Dhyana 401A-G	Dhyana 401A-U
有效面积	13.3毫米 x 13.3毫米	13.3毫米 x 7.462毫米	22.5毫米 x 22.5毫米
传感器型号	FSI sCMOS		GSENSE400
彩色/单色	单色		单色
分辨率	2048（水平） x 2048（垂直）	2048（水平） x 1152（垂直）	2048（水平） x2048（垂直）
像素大小	6.5微米 x 6.5微米		11微米 x 11微米
量化宽松	72%595nm		58%@600nm
读出噪声	2.1e-（中位数）		2.0e-（中位数）
满孔容量	45周三-		90周三-	91星期三-
动态范围	nil		>90分贝
快门类型	轧制		轧制
曝光模式	无		无
曝光时间	10微秒-10秒		21μs~10s
参数设置	无		35e-/p/s@ 25°C
数据位深度	16 位和 8 位		16位/12位
帧率	40fps（16位）、45fps（8位）	70fps（16位）、80fps（8位）	15fps@HDR模式 20fps@STD模式	24fps@HDR模式 48fps@STD模式
数据接口	USB3.0接口		RJ45（1G 千兆）
电源接口	USB3.0接口		10-12伏
功耗	< 4W		<7瓦
尺寸	50 毫米 x 50 毫米 x 62 毫米		无
重量	305克		477克
操作系统	Windows/Linux操作系统		无
操作环境	温度 0~40°C / 湿度 10~85%		工作：温度：0~40°C，湿度：0~80%，储存：温度：-25~60°C，湿度：0~90%
安装接口	M42型		M42型
触发器接口	HIROSE		HIROSE
输出触发信号	曝光、读数、高电平、低电平		曝光/读出
分档	2x2,4x4		2x2
王	支持		nil
触发模式	硬件和软件		硬件/软件
软件	Mosaic / LabVIEW / Matlab / Micromanager / Samplepro		无
软件开发工具包	支持		支持
子阵列	无		支持
相机尺寸	无		70 x 70 x 70.5（mm），重量477g
PC 软件	无		Samplepro

文档和手册

相机快速入门

支持：Dhayana系列相机

马赛克 1.6 软件介绍

支持：Dhayana系列相机

相机快速入门

支持： FL-20， FL-20BW， TrueChrome系列， HD Lite （HDMI）， MIchrome系列， GT USB2.0 系列

马赛克 2.2 软件介绍

支持： FL-20， FL-20BW， TrueChrome系列， HD Lite （HDMI）， MIchrome系列， GT USB2.0 系列

图森相机快速入门

软件介绍

软件和驱动程序*

软件--马赛克 1.6.8 窗口

支持：Dhyana 95/400BSI/400DC/400D

软件-- 马赛克 2.2 Mac

支持： MIchrome系列|GT系列|FL 系列 |TrueChrome AF/Metrics

软件--马赛克2.3窗口

支持： MIchrome系列|GT系列|FL 系列 |TrueChrome AF/Metrics/HD Lite

插件-- Directshow 和 Twain

支持： MIchrome系列 |GT系列|FL 系列 |TrueChrome AF/Metrics/HD Lite/4K

驱动--所有摄像头的企业

支持 Windows 7 及更高版本（32 位和 64 位）

插件--Labview（附用户指南）

技术支持：Dhyana95|Dhyana 400BSI V1/V2 |迪亚纳400D |Dhyana 401DS |Dhyana 201DS

插件--Matlab（附用户指南）

插件--MetaXpress（附用户指南）

技术支持：Dhyana95|Dhyana 400BSI V1/V2|Dhyana400D |Dhyana400直流|FL-20BW

插件--微管理器（附用户指南）

技术支持：Dhyana95|Dhyana 400BSI V1/V2|Dhyana400D |Dhyana400直流|FL-20BW

软件--TCapture 5.1.1

支持：TrueChrome Metrics/IIS/II/HD Lite |DigiRetina16/500/DigiSwift |ISH1000/500/300/130

软件--TCapture 4.3.0.605

技术支持：CCD |X1000/500 摄像头

*请在新标签页中打开链接

显微镜相机

相机类别	分辨率	像素大小	每秒传输帧数	波长	注意
显微镜 TE 冷却 USB3.0 CCD 相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0CCD相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头	24MP and 61MP	5.94um and 3.76um	高达 190FPS	380nm -650nm	紫外线扩展可用
TE-冷却USB3.0 CMOS相机	10MP 至 45MP	4.63um 至 2.31um	高达 96FPS	380nm - 650nm	红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机	0.5MP / 0.5MP	6.9um / 9um	20FPS	380nm - 650nm	外部触发器
显微镜USB3.0 CMOS相机	0.5MP 至 45MP	6.9um 至 1.55um	高达 520FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型	1.3MP 至 10MP	9.7um 至 4.6um	高达 86FPS	200nm -1100nm
显微镜USB3.0 CMOS相机附ISP	1.5MP 至 45MP	3.4um 至 1.2um	高达 165FPS	380nm - 650nm	红外截止滤光片 / ISP
目镜USB3.0 CMOS相机	5MP	2um	30FPS	380nm - 650nm	红外截止滤光片
HDMI彩色CMOS相机	2MP 至 8MP		60FPS	380 - 1100nm
UV和NIR增强型CMOS相机	4.2/8MP, 2.1/4.1MP		高达 200FPS	200-1100nm	紫外或近红外增强

科学相机

类型	型号	波长	传感器类型	分辨率	像素大小	帧率	QE
X射线 sCMOS相机	XF95	80-1000eV	BSI sCMOS	2048 x 2048	22.5um or 13.3um	48	~100% 全范围
XUV/VUV相机	maxCam	1-300nm	BSI/FSI CCD	1024 x 255	26um		参考手册
高速sCMOS相机	Dhyana 2100	200-1100nm	FSI CMOS /单声道	5220(水平) x 4096(垂直)	4.5um x 4.5um	450fps@8bit	63%@520nm
高速sCMOS相机	Dhyana 9KTDI	200-1100nm	BSI sCMOS TDI/单声道	9072	5um x 5um	510kHZ@8bit	82%@550nm,
冷却高灵敏度sCMOS相机	95V2	200-1100nm	BSI sCMOS/单声道	2048(水平) x 2048(垂直)	11μm x 11μm	48fps@12bit 标准位	95%@560nm
	400BSI V2	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	74fps@CL, 40fps@USB3.0	95%@600nm
	400BSI V3	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	100fps@CL, 40fps@USB3.0	95%@600nm
	400D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2040(垂直)	6.5μm x 6.5μm	35fps@16bit	72%@595nm
	400DC	200-1100nm	FSI sCMOS/彩色r	2048(水平) x 2044(垂直)	6.5μm x 6.5μm	22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机	6060BSI	200-1100nm	BSI sCMOS/单声道	6144(水平) x 6144(V)	10μm x 10μm	26.4fps@12-bit 标准位	95%@580nm
	4040BSI	200-1100nm	BSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	90%@550nm
	6060FSI	200-1100nm	FSI sCMOS/单声道	6144(水平) x 6144(垂直)	10μm x 10μm	44fps@12-bit标准位	72%@550nm
	4040FSI	200-1100nm	FSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	74%@600nm
紧凑型工业 sCMOS相机	401D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	40fps@16bit, 45fps@8bit	72%@595nm
	401A-G	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	401A-U	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	201D	200-1100nm		2048(水平) x 1152(垂直)	6.5μm x 6.5μm	70fps@16bit, 80fps@8bit	72%@595nm

增强型 CMOS 相机

类型	时间分辨iCMOS	高速门控iCMOS相机		高速荧光iCMOS相机
类型	时间分辨iCMOS	540M/S	1000M/S	荧光 (1000 FPS)	荧光 (2000 FPS)
产品图片
帧率	162 帧/秒	540 帧/秒	1000 帧/秒	1000 帧/秒 - 7500 帧/秒	2000 帧/秒 - 6400 帧/秒
传感器分辨率	1920 x 1200 像素	1696 x 1710 像素	1280 x 1024 像素	1280 x 1024 像素	1920 x 1080 像素*
像素大小	5.86 x 5.86 µm	8 x 8 µm	6.6 x 6.6 µm	6.6 x 6.6 µm	10 x 10 µm
光子增益 (最大)	50000 lm/m^2/lx	11000 lm/m^2/lx	11000 lm/m^2/lx	36000 lm/m^2/lx	36000 lm/m^2/lx
门控重复率	100 or 300Khz	100khz	100khz	100khz	100khz
增压器	18mm 增压器	双极增压器	双极增压器	单极增压器	单极增压器
位深	10 位 and 12 位	8 位	8 and 12 位	8 and 12 位	8 位
最短曝光时间	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)

成像增强管

类型	时间分辨图像增强器		高速图像增强器
类型	型号 18	型号 25	型号 18	型号 25
产品图片
输入直径	18mm	25mm	18mm	25mm
有效面积	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复	100 kHz, 300 kHz 或 1 MHz	100 kHz, 300 kHz 或 1 MHz	100khz 或 300khz , 2.5 MHz 突发模式	100khz 或 300khz, 2.5 MHz 突发模式
Min. 栅极宽度	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)
帧率	高达 500 帧/秒	高达 500 帧/秒	高达 1,000,000 帧/秒	高达 1,000,000 帧/秒
光子增益	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000

短波、中波、长波红外相机

产品		光谱范围	分辨率	冷却	特征
短波红外相机		400-1700nm	1.3MP, 0.3MP	未冷却
中红外相机	中红外探测器	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	中红外摄像机	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	双波段探测器	3.7 至 4.8um\|7.7 至 9.5um	320*256px	冷却
长波红外相机	冷却 LWIR 探测器	7.7um 至 9.4um	0.08MP, 0.3MP	冷却
	冷却 LWIR 相机	7.7um 至 9.4um	0.3MP	冷却
	长波红外热像仪	8 至 14um	0.08MP, 0.3MP,1.5MP	未冷却	广泛的温度范围
	用于皮肤筛查的热像仪	8 至 14um	320*256px	未冷却	体温
	手机热像仪	8 至 14um	256*192px	未冷却	智能手机用
	紧凑型热像仪	8 至 14um	0.08MP, 0.3MP	未冷却	对于闭路电视，无人机
