Products / 光电器件 /光纤耦合电光调制器 /电光强度调制器 /

电光强度调制器

产品概述相关产品联系下单！

SIMTRUM提供的基于M-Z推挽结构的LiNbO3电光强度调制器具有较低的半波电压和稳定的物理化学性质，且器件具有较高的相应速率，2.5G/10G/20/40G速率可选，波长覆盖780nm、850nm、1064nm、1550nm ；在此基础上，开发出了具有更高消光比的HER系列电光强度调制器，可广泛应用于光纤传感、光脉冲发生器、激光雷达和激光锁模等领域。
产品特征低插入损耗高调制带宽低半波电压可定制化	应用激光雷达激光传感系统光脉冲发生器高速光通信量子密钥分发

规格参数

常规型号

型号	OE-CQ01-AM-07	OE-CQ01-AM-08	OE-CQ01-AM-10		OE-CQ01-AM-15
工作波长	780nm	850nm	1064nm		1550nm
3dB带宽	10GHz	10GHz	10GHz	20GHz	2.5GHz	10GHz	20GHz	40GHz
插入损耗	＜5dB	＜5dB	＜5dB		＜5dB
消光比@DC	＞20dB	＞20dB	＞20dB		＞20dB
RF端Vn@1KHz	＜3V	＜3V	＜4V		＜3.5V	<5V
Bias端Vn@1KHz	＜3.5V	＜3.5V	＜5V		<5V	<7V

高消光比系列

型号	OE-CQ01-AM-10-10G-HER30	OE-CQ01-AM-15-10G-HER30	OE-CQ01-AM-15-10G-HER40
工作波长	1064 nm	1550 nm	1550 nm
3dB带宽	10GHz	10GHz	10GHz
插入损耗	＜5dB	＜5dB	＜5dB
消光比@DC	＞30dB	＞30dB	＞40dB
RF端Vn@1KHz	<5V
Bias端Vn@1KHz	<7V

特性曲线

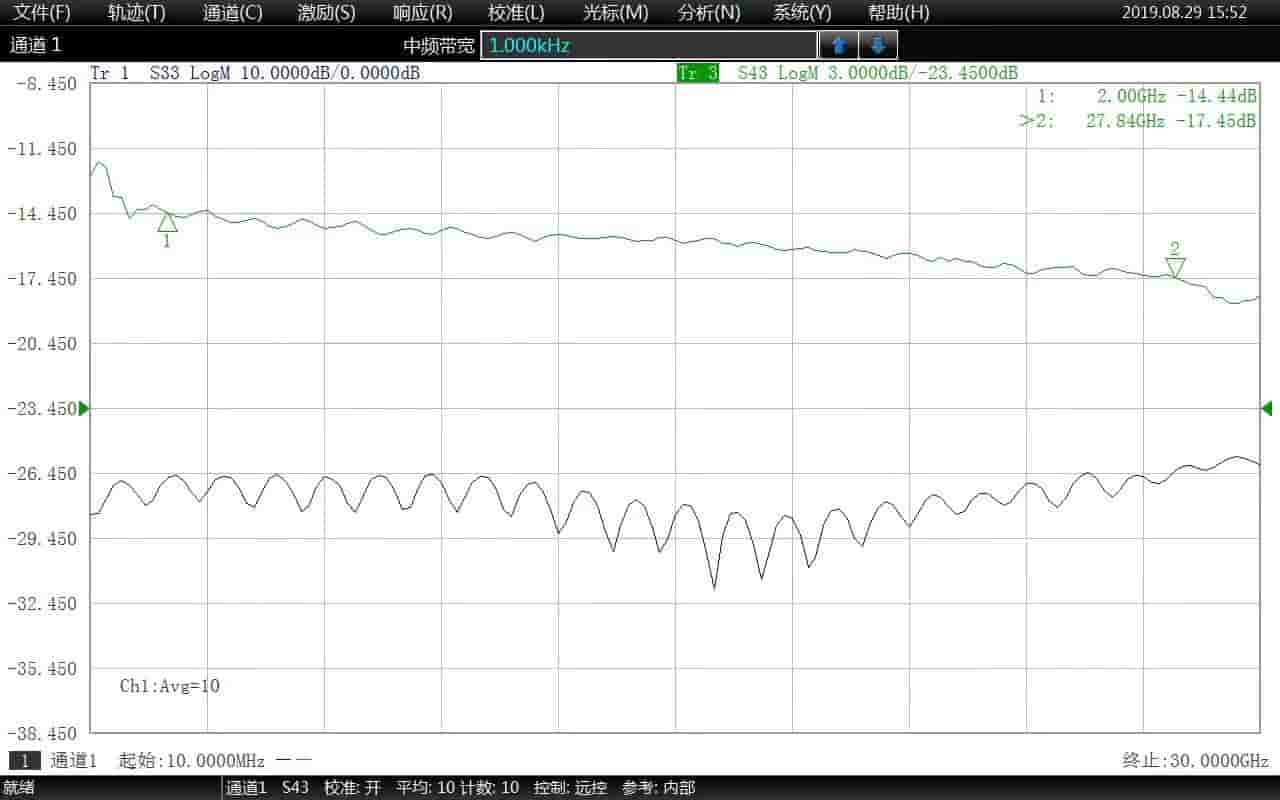

OE-CQ01-AM-15-20G特性曲线

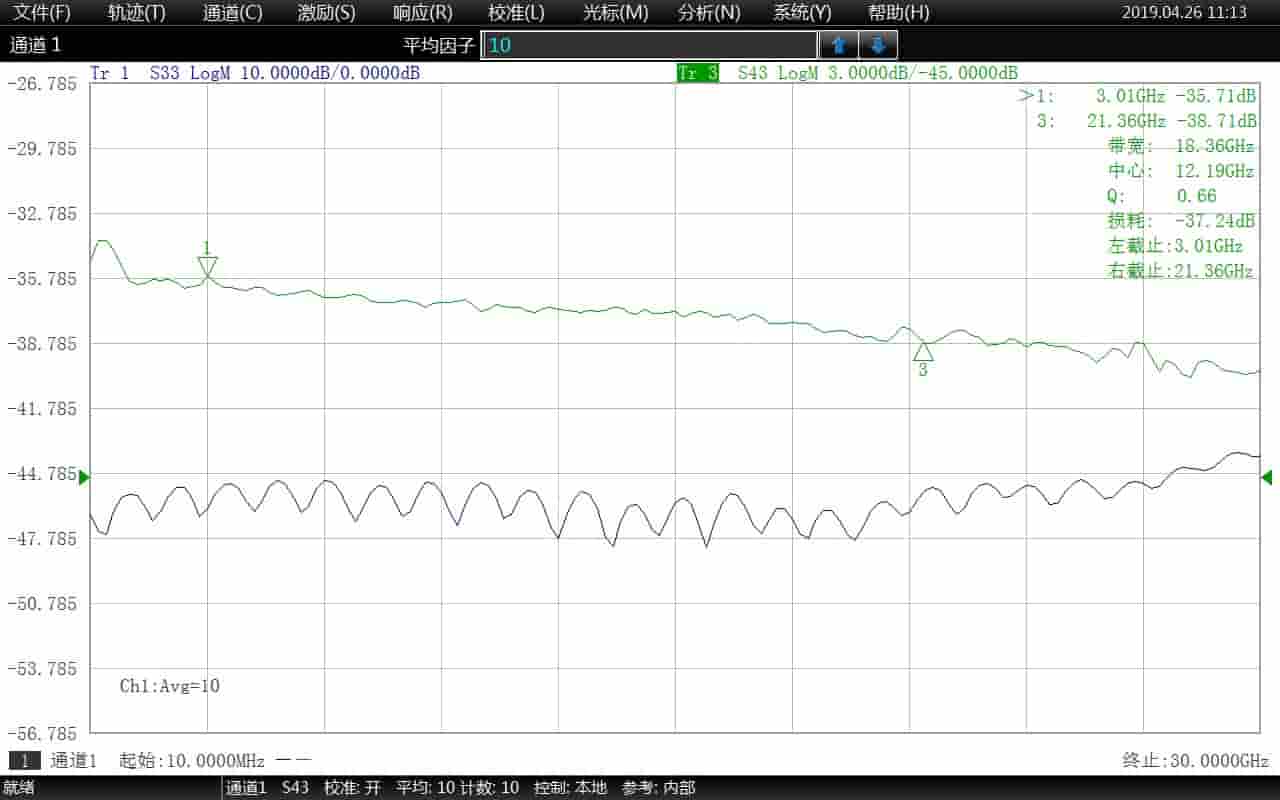

OE-CQ01-AM-15-40G特性曲线

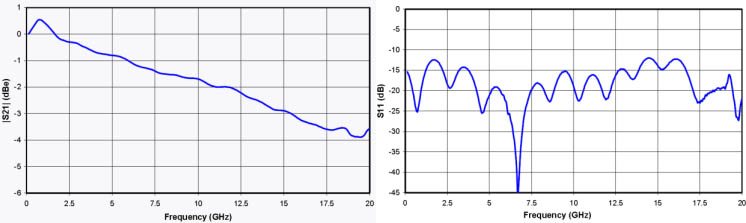

其他系列强度调制器的特性曲线

订购信息

类型	波长	带宽	监视器 PD	输入-输出光纤类型	光学连接器
AM系列强度调制器	07---780nm 08---850nm 10---1060nm 15---1550nm	10G---10GHz 20G---20GHz 40G---40GHz 50G---50GHz	PD---With PD 00 --- No PD	PP---PM/PM	FA---FC/APC FP---FC/PC SP---定制化接口

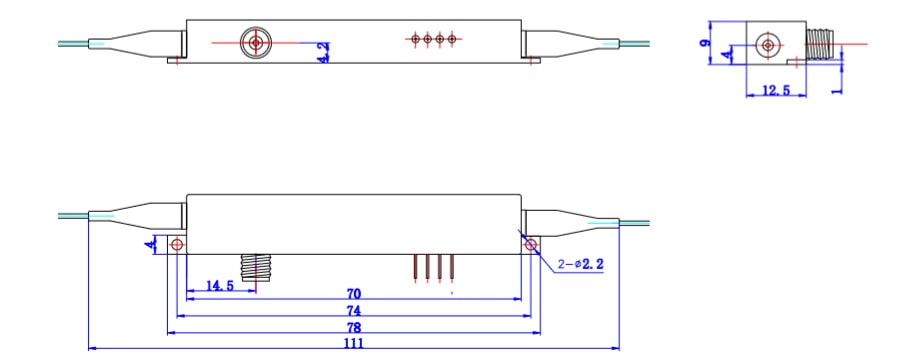

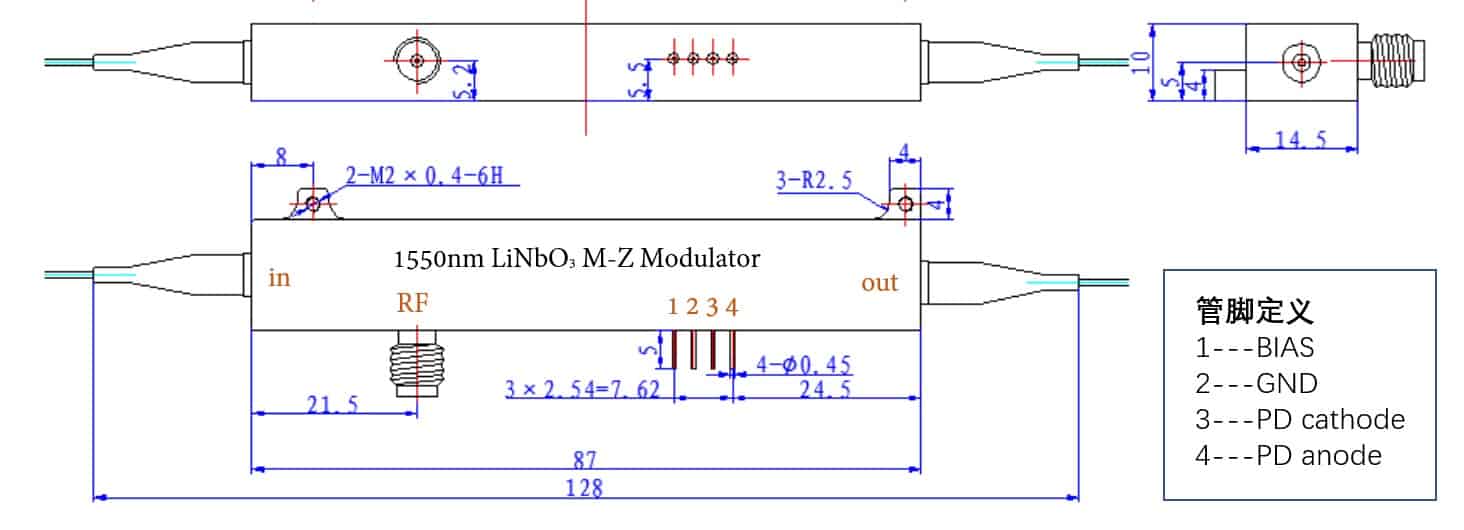

产品外观图（mm)

2.5GHz/10GHz/20GHz

40GHz

掺铒光纤放大器

类型	波长	输入	输出
EDFA单模式C波段-PA/BA	1530 - 1565 nm	-35 dBm to -25dBm -6dBm to +3dBm	35@-35dBm / 45@-45dBm 15/17/20/23/25/26 dBm
EDFA单模C波段在线放大器	1530 - 1565 nm	-25 dBm to -3 dBm	15/17/23/25/26 dBm
EDFA 单模多波长C波段增益平坦化	1530 - 1565 nm	-45dBm to +3 dBm	17/20/23/25/26 dBm
EDFA单模C波段高功率er	1530 - 1565 nm	- 6 dBm to +10dBm	27/30/33/35/37/40 dBm
EDFA PM C波段低功率/高功率	1530 - 1565 nm	- 6 dBm to +10 dBm -25 dBm to +3 dBm	30/33/37/40 dB 14/17/20/23/26 dBm
EDFA单模C波段脉冲	1530 - 1565 nm	1-10mw	100/200/500/1000W
EDFA L波段低功率/高功率	1530 - 1605 nm	-45dBm to -25dBm - 6 dBm to +3 dBm - 6 dBm to +10 dBm	45dB@-45dBm 15/17/20/23/25/26 dBm 27/30/33/35/37/40 dBm
EEDFA PM L波段高功率	1530 - 1603 nm	- 6 dBm to +10 dBm	27/30/33/35/37/40 dBm
EDFA单模C+L波段升压器	1528 - 1563 nm 1570 - 1603 nm	-6 dBm to +10 dBm	15/17/20/23/25/26/27 dBm
EDFA单模C++频带增益平坦化	1524 - 1572nm (190.65-196.675THz)	5 dBm to 8 dBm	20/24 dBm
EDFA增益平坦滤波器器件	作为过滤器规格 C/Lband nm	≥50 dB	≥50 dB

连续激光二极管模块 (375-785nm)

类型	波长	输出功率	光纤输出
连续波紫外激光器模块（375-420nm）	375, 395, 405, 415, 420nm	高达 200mW	SM/MM
连续蓝光半导体模块（445/473/488nm）	445, 473, 488nm	高达 200mW	SM/MM
连续绿光激光二极管模块（505-561nm）	505, 515, 532, 561nm	高达 200mW	SM/MM
连续红光激光二极管模块（633-685nm）	633, 639, 640, 642, 647, 660, 685nm	高达 200mW	SM/MM
连续近红外激光二极管模块（705/730/785nm）	705, 730, 785nm	高达 200mW	SM/MM
多波长激光束合束器	375 to 785nm	高达 200mW	SM/MM

光功率计（光电二极管）

传感器头波长选择

功率计控制台

积分球尺寸和功率选择

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		OE-CQ01-AM-07-10G OE-CQ01-AM-07-10G，工作波长：780nm,带宽：10GHz 插入损耗：＜5dB, 消光比@DC：＞20dB, Vn@RF（1KHz）：＜3V, Vn@偏置：＜3.5V		4-6周	$4254.59
		OE-CQ01-AM-10-10G OE-CQ01-AM-10-10G，工作波长：1064nm，带宽：10GHz，插入损耗：＜5dB，消光比@DC：＞20dB，Vn@RF（1KHz）：＜4V，Vn@偏置：＜5V		4-6周	$3573.86
		OE-CQ01-AM-15-10G OE-CQ01-AM-15-10G ，工作波长：1550nm，带宽：10GHz，插入损耗：＜5dB，消光比@DC：＞20dB，Vn@RF（1KHz）：＜5V，Vn@偏置：＜7V		4-6周	$2212.39
		OE-CQ01-AM-15-20G OE-CQ01-AM-15-20G，工作波长：1550nm，带宽：20GHz，插入损耗：＜5dB，消光比@DC：＞20dB，Vn@RF（1KHz）：＜5V，Vn@偏置：＜7V		4-6周	$3744.04
		OE-CQ01-AM-15-40G OE-CQ01-AM-15-40G，工作波长：1550nm，带宽：40GHz，插入损耗：<5dB，消光比 @DC ：>20dB，Vn@RF （1KHz）：<5V，Vn@Bias：<7V		4-6周	$5105.51
		OE-CQ01-AM-08-10G OE-CQ01-AM-08-10G，工作波长：850nm，带宽：10GHz，插入损耗：＜5dB，消光比@DC：＞20dB，Vn@RF（1KHz）：＜3V，Vn@偏置：＜3.5V		In Stock	$4254.59
		OE-CQ01-AM-10-10G-HER30 OE-CQ01-AM-10-10G-HER30，工作波长：1064nm，带宽：10GHz，插入损耗：＜5dB，消光比@DC：＞30dB，Vn@RF（1KHz）：＜4V，Vn@偏置：＜5V		4-6周	$4254.59
		OE-CQ01-AM-10-20G OE-CQ01-AM-10-20G，工作波长：1064nm，带宽：20GHz，插入损耗：＜5dB，消光比@DC：＞20dB，Vn@RF（1KHz）：＜4V，Vn@偏置：＜5V		4-6周	$5105.51
		OE-CQ01-AM-15-2.5G OE-CQ01-AM-15-2.5G，工作波长：1550nm，带宽：2.5GHz，插入损耗：＜5dB，消光比@DC：＞20dB，Vn@RF（1KHz）：＜3.5V，Vn@偏置：＜5V		4-6周	$2042.21
		OE-CQ01-AM-15-10G-HER30 OE-CQ01-AM-15-10G-HER30，工作波长：1550nm，带宽：10GHz，插入损耗：＜5dB，消光比@DC：＞30dB，Vn@RF（1KHz）：＜5V，Vn@偏置：＜7V		4-6周	$2552.76
		OE-CQ01-AM-15-10G-HER40 OE-CQ01-AM-15-10G-HER40，Operating wavelength：1550nm，Bandwidth :10GHz，Insertion Loss :＜5dB，Extinction ratio @DC :＞40dB，Vn@RF (1KHz) :＜5V，Vn@Bias: ＜7V		4-6周	$3403.68

OE-CQ01-AM-15-10G-HER40 - Parameter

OE-CQ01-AM-15-10G-HER30 - Parameter

OE-CQ01-AM-15-2.5G - Parameter

OE-CQ01-AM-10-20G - Parameter

OE-CQ01-AM-10-10G-HER30 - Parameter

OE-CQ01-AM-08-10G - Parameter

OE-CQ01-AM-15-40G - Parameter

OE-CQ01-AM-15-20G - Parameter

OE-CQ01-AM-15-10G - Parameter

OE-CQ01-AM-10-10G - Parameter

OE-CQ01-AM-07-10G - Parameter

OE-CQ01-AM-15-10G-HER40 - Download

OE-CQ01-AM-15-10G-HER30 - Download

OE-CQ01-AM-15-2.5G - Download

OE-CQ01-AM-10-20G - Download

OE-CQ01-AM-10-10G-HER30 - Download

OE-CQ01-AM-08-10G - Download

OE-CQ01-AM-15-40G - Download

OE-CQ01-AM-15-20G - Download

OE-CQ01-AM-15-10G - Download

OE-CQ01-AM-10-10G - Download

OE-CQ01-AM-07-10G - Download
