全画幅真空CCD相机 | 瑆创光学电子商店

Products / 成像 /科学 CCD 相机 /全画幅真空CCD相机 /
全画幅真空CCD相机
概述 选择指南 LOTTEs 选择指南 LOTTEi 联系下单！

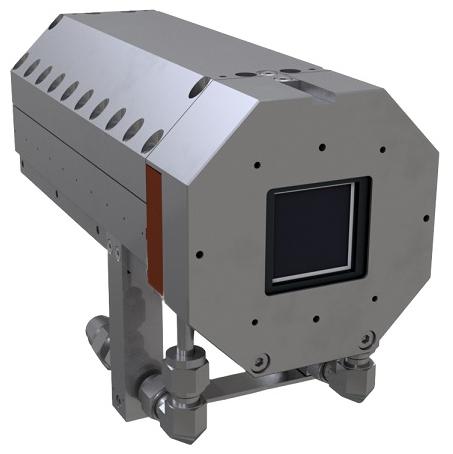

全画幅深冷真空科学级 CCD相机-LOTTEs 光谱系列



LOTTEi 影像系列

该款全画幅深制冷真空科学CCD相机属于LOTTES系列（包括LOTTESs和LOTTESi），适用光子能量范围5eV-20keV。

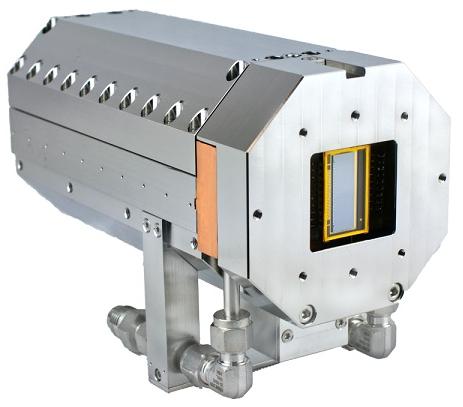

LOTTE 可以浸没在真空室内，在真空室内自由操作和定位。LOTTE 采用科学级背照式 CCD 传感器来检测 EUV、VUV 和 X 射线信号，并配备新颖而先进的冷却概念，使探测器温度低至 -100 °C。此外，它还由最强大、用途最广泛的真 18 位电子平台驱动，可用于真空环境。这保证了超低噪音性能。LOTTE 与其最接近的竞争对手的一个关键区别在于创新的封装不锈钢外壳，可确保始终极低的排气量。特殊的设计和前所未有的性能使 LOTTE 成为苛刻的低光科学研究应用的独特伴侣。其他便捷功能进一步改善了用户体验并增加了真正的价值。











相机常见特点





-超深 TE 冷却至 -100 °C

 最低暗电流，实现更好的检测极限

-GigE 和 USB 3.0 数据接口

 本地或远程网络操作 – 您的选择

-读取速度高达 5 MHz

 高帧率与低噪音电子设备相结合



-量子效率高达98%

 非常灵敏的传感器，适用于弱光 应用

-用户可选择增益

 平衡探测器以获得最佳 SNR 和动态范围

-灵活的软件选项

 提供相机软件和 SDK



应用

 用于光谱分析的ALEX 系列
    用于成像的ALEXi 系列

-软X射线光谱

-等离子体发射光谱

-高次谐波产生光谱

-NEXAFS 光谱

-共振非弹性X射线散射





-X射线断层扫描

-傅里叶变换全息术

-X 射线透视检查

-相干衍射成像

- 叠层光谱显微镜

-掠入射小角度 X 射线散射

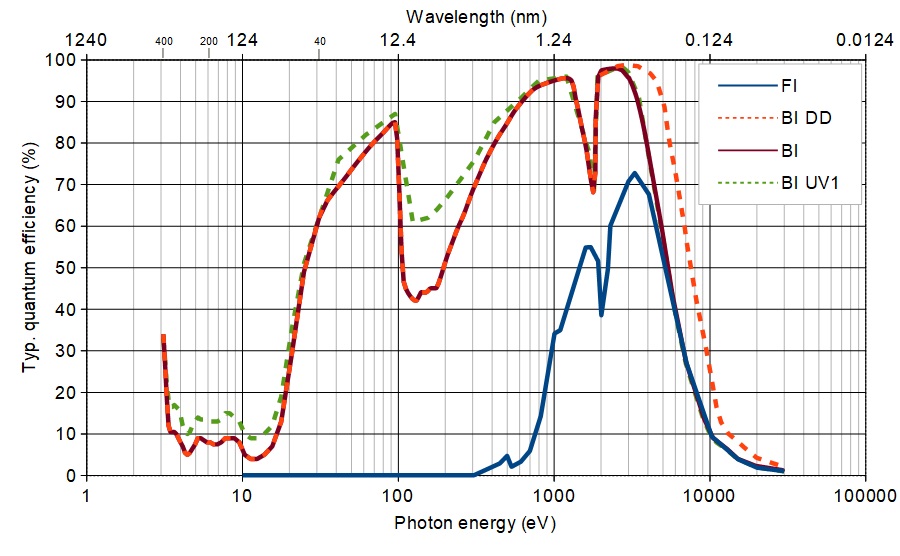

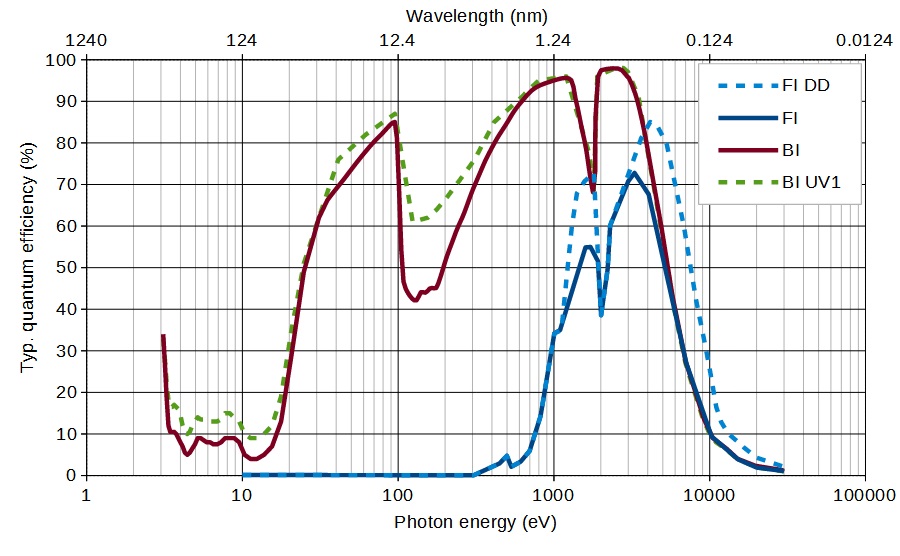

量子效率曲线


                            LOTTEs 系列光谱仪  LOTTEi 成像系列

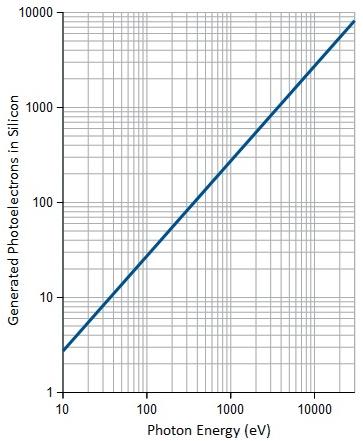

在硅中产生电子-空穴对的光子平均能量为3.66 eV



产品规格和手册

产品手册链接：

有关 LOTTE s 光谱系列和 LOTTE i 成像系列的更多信息，请参阅 选择指南 LOTTEs 和 选择指南 LOTTEi 。
范围 LOTTE 光谱系列 成像用 LOTTEi 系列
像素读出频率 50/100/250/500 kHz、1 MHz、3 MHz（可视化模式为 5 MHz；
多输出最高可达 20 MHz）		 50/100/250/500 kHz、1 MHz、3 MHz（可视化模式为 5 MHz；
多输出最高可达 20 MHz）
读出模式 / 2 个输出节点适用于 1k1k 和 2k2k 摄像机，4 个输出节点适用于 2k2k plus 和 4k4k 摄像机
AD转换器分辨率 18 位
线性 优于 99%
CCD外延厚度 标准为 15 μm，深耗尽 (FI DD) 型号为 40 μm 标准为 15 μm，深耗尽 (BI DD) 模型为 40 μm
馈通法兰 CF DN100 法兰，带 D-sub 电气馈通连接器和 6 毫米液体馈通管（空气侧：G 1/4 接头母头，真空侧：VCR 1/4 接头母头）
真空兼容性 10-9 毫巴（超高真空能力）
烘烤温度 最高+80℃
法兰焦平面 6毫米（可定制） 1k1k 摄像机：6 毫米；2k2k、2k2k plus 和 4k4k 摄像机：5 毫米
 （所有距离均可定制）
CCD传感器冷却 -100°C 至 20°C（仅限液冷） -100°C 至 20°C（1k1k 摄像机）、
-80°C 至 20°C（LOTTE-i 2k2k、LOTTE-i 2k2k plus 和 LOTTE-i 4k4k 摄像机）
温度监控 CCD 传感器和热电冷却器（热侧）处的两个热敏电阻
数据链路 千兆以太网
软件 适用于 Windows 7 / 10 的视觉软件
SDK 和驱动程序 适用于 Windows 的 DLL；LabVIEW、EPICS、Linux、Python、Tango 驱动程序（可选）
TTL接口信号 1 曝光输出，1 触发输入
电源

80-264 VAC（典型值 115/230），47-63 Hz（典型值 50/60），最大

1.1 安培（230 伏）/1.9 安培（115 伏）

 1k1k 和 2k2k：80-264 VAC（典型值 115/230），47-63 Hz（典型值 50/60），
最大 1.1 A（230 V）/1.9 A（115 V）
2k2k plus 和 4k4k：85-264 VAC（典型值 115/230），47-63 Hz（典型值 50/60），
最大 1.9 A（230 V）/3.8 A（115 V）
认证 CE
尺寸（宽 × 高 × 长）

rc 版：98 毫米 × 90 毫米 × 235 毫米 |

 sc 版：90 毫米 × 127 毫米 × 189 毫米

 rc 版本：98 × 90 × 235（1k1k、2k2k 和 2k2k plus 摄像机）/
98 × 90 × 236（4k4k 摄像机）
sc 版本：90 × 127 × 189（1k1k、2k2k 和 2k2k plus 摄像机）/
94 × 127 × 190（4k4k 摄像机）
重量 rc 版本：4.9 千克 | sc 版本：5.0 千克 rc 版本：4.9 千克（1k1k、2k2k 和 2k2k plus）/ 5.1 千克（4k4k）| sc 版本：5.0 千克 / 5.1 千克
瑕疵规格 传感器制造商指定的 0 级或 1 级（标准）



每台相机随附的物品
代码 描述 代码 描述
GE-InFl02 CF DN100 法兰，带电气和液体馈通 GE-GigE10m 10米以太网电缆
GE-VacP01 2 × 真空软管，用于冷却 GE-StoB2m 2m SMB 转 BNC 连接线 × 2
GE-VacCab 2 × 真空 PTFE D-sub 电缆 GE-POW01 带电缆的摄像机电源
GE-VI01 视觉软件 (Windows) GE-ManCam 相机使用说明书
GE-SDK01 适用于 Windows 的 SDK（基于 C/C++） / /



视觉软件

Vision 软件套件可访问所有相机功能。它包括全面的可视化、分析和存储选项，并支持波长和几何校准、裁剪和连拍模式以及各种文件格式等重要功能。该软件可在 32/64 位 Windows 系统上运行。为了集成到其他系统中，可以使用软件开发工具包和驱动程序。





软件功能





- 支持裁剪和连读模式，以实现更高的帧率和精确的时间分辨率

- 多种文件格式：JPG、BMP、TXT、TIFF（16 位）、DAT 原始数据

- 全面的可视化和图像处理程序

- 支持灵活的水平和垂直合并



- 许多驱动程序可集成到其他系统

- 在 32/64 位 Windows 系统上运行

- 波长和几何校准

- 支持英语和德语






全画幅深冷真空科学级光谱CCD相机-LOTTE系列



选择您的相机型号

本图表中显示的图像为 sc 版本，订购前请为您的相机设计选择 rc 或 sc 版本

型号 图像面积(mm) 像素格式 像素尺寸(µm) 增益（计数/电子） CCD传感器类型
 典型读取噪声 (e¯) 全井容量( ke-) 对准井 暗电流
@ -100 °C		 量子效率 敏感范围
标准模式 高容量模式 @ 50
kHz		 @ 1
MHz		 @ 3
 MHz
 LOTTE-s 1k256 LOTTE-s 1k256 FI 26,6×6,7 1024×255 26×26 0.4 / FSI 4.2 12 25.0  500 ke¯ 1 000 ke¯ 0.0004e¯/pixel/s Up to 72% X-ray 500 eV up to 10 keV
LOTTE-s 1k256 FI DD 0.4 / FSI, 深耗尽,
边缘抑制		 5.4 12.3 25 700 ke¯ 1 400 ke¯ 0.005e¯/pixel/s Up to 85% X-ray 500 eV to 20 keV
LOTTE-s 1k256 BI UV1 0.4 / BSI, 增强工艺 6 13.1 26 500 ke¯ 1 000 ke¯ 0.0004e¯/pixel/s Up to 96% VUV to X-ray

LOTTE-s 2k512

 LOTTE-s 2k512 FI 27.6×6.9 2048×512 13.5×3.5 1 0.34 FSI 3.5 6.8 10.7 100 ke¯ 400 ke¯ 0.00025e¯/pixel/s Up to 72% X-ray 500 eV up to 10 keV
LOTTE-s 2k512 BI 1 0.34 BSI 3.5 6.8 10.7 100 ke¯ 400 ke¯ 0.00025e¯/pixel/s Up to 98% VUV to X-ray max. 10 keV
LOTTE-s 2k512 BI UV1 1 0.34 BSI, 增强工艺 3.5 6.8 10.7 100 ke¯ 400 ke¯ 0.00025e¯/pixel/s / VUV to X-ray up to 10 keV

注：BSI=背面照度，FSI=正面照度



1ms 曝光时间，5MHz 数字化，1 端口
传感器 传感器格式 全画幅 FVB Crop 32 lines Crop 16 lines

1k x 256 17.1 221.8 624 709
2k x 512 2.7 98.6 456 511





选择您的相机型号



c 版本

订购代码：LOTTE-s 2k512 BIUV1 rc

sc 版本

订单代码：LOTTE-s 1k256 FI DD sc

直径紧凑，相机机身可装入 6 英寸管内

后侧有电气和水接口

重量：4.9公斤

尺寸：98 毫米 × 90 毫米 × 235 毫米（宽 × 高 × 长）

相机长度仅 189 毫米

底部有电气和水接口

重量：5.0公斤

尺寸：90 毫米 × 127 毫米 × 189 毫米



选择您的配件和软件
订购代码 描述
A) 成像配件
GE-SR35 35mm真空快门，含快门驱动模块
B）冷却性能配件（LOTTE系列只能采用液冷冷却）
GE-CR01 紧凑型液体冷却，在室温下循环冷却剂，实现相机深度冷却
GE-CR02 循环水冷却器，PID 控制，温度范围为 5°C 至 30°C，可实现超深度相机冷却
GE-VacP01 2 × 真空软管，成型波纹管 1/4“，VCR 公/母，305 毫米（标准配件）
GE-VacP02 2 × 真空软管，成型波纹管 1/4“，VCR 公/母，1200 毫米（根据要求）
C) 软件开发工具包（SDK）和驱动程序
GE-LX01 Linux 版 SDK（基于 C/C++）
GE-PYT01 Python 驱动程序
GE-LAB01 LabVIEW 驱动程序
GE-EP EPICS 驱动程序
GE-TAN Tango 驱动程序




全画幅深冷真空科学级CCD成像相机-LOTTEi系列



选择您的相机型号

本图表中显示的图像为 sc 版本，订购前请为您的相机设计选择 rc 或 sc 版本

型号 图像面积(mm) 像素格式 像素尺寸(µm) 增益（计数/电子） CCD 传感器类型
典型读取噪声 (e¯)
满阱容量(ke-) 注册井容量 输出节点( ke¯) 暗电流(e¯/像素/s)
@ -80 °C		 量子效率 敏感范围
标准模式 高容量模式 @ 50
kHz		 @ 1
MHz		 @ 3
MHz

LOTTE-i 1k1k

 LOTTE-i 1k1k FI 13,3 ×13,3 1024× 024 13 ×13 1 / FSI 2.8 6.4 10.9 100 ke¯ 400 ke¯ / 0.0003 Up to 72% X-ray 500 eV to 10 keV
LOTTE-i 1k1k BI 1056×1027 1 / BSI 2.8 6.4 10.9 100 ke¯ 400 ke¯ / 0.0003 Up to 98% VUV to X-ray
LOTTE-i 1k1k BI UV1 1 / BSI, 增强工艺 2.8 6.4 10.9 100 ke¯ 400 ke¯ / 0.0003 Up to 98% VUV to X-ray
LOTTE-i 1k1k BI DD 1 / BSI,深耗尽、边缘抑制 2.8 6.4 10.9 120 ke¯ 400 ke¯ / 0.015 Up to 98% VUV to X-ray,up to 20 keV

LOTTE-i 2k2k

 LOTTE-i 2k2k FI 27.6 × 27.6 2048×2052 13.5×13.5 1 0.34 FSI 3.4 7.0  13.6 100 ke¯ 400 ke¯ / 0.0003 Up to 72% X-ray 500 eV to 10 keV
LOTTE-i 2k2k BI 1 0.34 BSI 3.4 7.0  13.6 100 ke¯ 400 ke¯ / 0.0003 Up to 98% VUV to X-ray
LOTTE-i 2k2k BI UV1 1 0.34 BSI, 增强工艺 3.4 7.0  13.6 150 ke¯ 600 ke¯ / 0.015 Up to 96% VUV to X-ray
LOTTE-i 2k2k BI DD 1 0.34 BSI, 深耗尽、边缘抑制 3.4 7.0  13.6 150 ke¯ 600 ke¯ / 0.015 Up to 98% VUV to X-ray,up to 20 keV

LOTTE-i 2k2k plus

 LOTTE-i 2k2k plus BI 30.7 × 30.7 2048×2064 15 ×15 0.6 0.2 BSI 4.6 8.5 17.0  150 ke¯ / 900 ke¯ 0.0001 Up to 96% VUV to X-ray

LOTTE-i 4k4k

 LOTTE-i 2k2k plus BI 61.4 × 61.7 4096×4096 15 ×15 0.6 0.2 BSI 4.6 8.5 17.0  150 ke¯ / 900 ke¯ 0.0001 Up to 98% VUV to X-ray
LOTTE-i 4k4k BI UV1 1 0.34 BSI, 增强 2.8 5.8 10.4 350 ke¯ / 600 ke¯ 0.006 Up to 98% VUV to X-ray
LOTTE-i 4k4k BI DD 1 0.34 BSI, 深耗尽 2.8 5.8 10.4 350 ke¯ / 600 ke¯ 0.006 Up to 98% VUV, EUV, soft X-ray

注：BSI=背面照度，FSI=正面照度





1ms 曝光时间，6MHz 数字化，2 端口
传感器 分箱 全画幅 1k x 1k 512 x 512 256 x 256

CCD 42-40 (2kx2k)
 1 x 1 1 2.1 4.2 8.3
2 x 2 1.7 3.4 6.9 13.6
4 x 4 2.6 5.1 10 19.9
8 x 8 3.3 6.6 13.2 25.8
16 x 16 4 7.9 15.5 30.4



1ms 曝光时间，10MHz 数字化，2 端口
传感器
 分箱 全画幅 512k x 512k 256 x 256 128 x 128



CCD 47-10 (1kx1k)

 1 x 1 8.5 16.9 33.1 63.6
2 x 2 16.3 32 62.1 116.1
4 x 4 30.1 58.3 110 195.3
8 x 8 52.1 98.5 177.5 296.4
16 x 16 81.9 150.1 257.3 399.9





选择您的相机型号

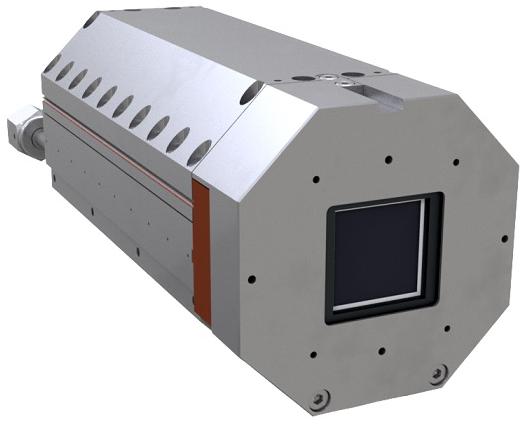

rc 版本

订购代码：LOTTE-i 2k2k BI UV1 rc

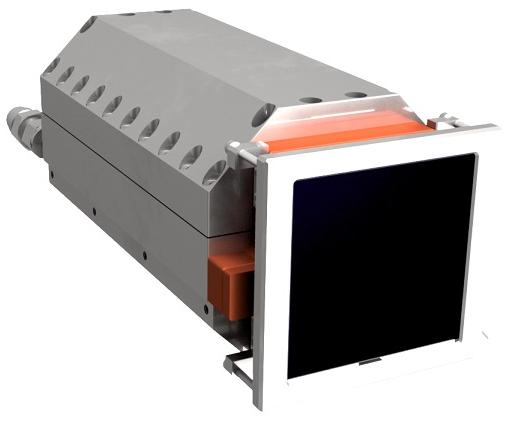

sc 版本

订单代码：LOTTE-i 1k1k BI DD sc

直径紧凑，相机机身可装入 6 英寸管内

后侧有电气和水接口

重量：4.9 千克 (1k1k、2k2k 和 2k2k plus) / 5.1 千克 (4k4k)

尺寸（宽 × 高 × 长）：

98 × 90 × 235mm（1k1k、2k2k 和 2k2k plus 摄像机）/

 98 × 90 × 236mm（4k4k摄像机）

相机长度仅 189 毫米

底部有电气和水接口

重量：5.0 公斤 / 5.1 公斤

尺寸（宽 × 高 × 长）：

90 × 127 × 189mm（1k1k、2k2k 和 2k2k plus 摄像机）/

 94 × 127 × 190mm（4k4k摄像机）



选择您的配件和软件
订购代码 说明
A) 成像配件
GE-SR35 35mm真空快门，含快门驱动模块
GE-SR45 适用于 2k2k 和 2k2k plus 相机的 45mm 真空快门，包括快门驱动模块
B）冷却性能配件（LOTTE系列只能采用液冷冷却）
GE-CR01 紧凑型液体冷却，在室温下循环冷却剂，实现相机深度冷却
GE-CR02 循环水冷却器，PID 控制，温度范围为 5°C 至 30°C，可实现超深度相机冷却
GE-VacP01 2 × 真空软管，成型波纹管 1/4“，VCR 公/母，305 毫米（标准配件）
GE-VacP02 2 × 真空软管，成型波纹管 1/4“，VCR 公/母，1200 毫米（根据要求）
C) 软件开发工具包（SDK）和驱动程序
GE-LX01 Linux 版 SDK（基于 C/C++）
GE-PYT01 Python 驱动程序
GE-LAB01 LabVIEW 驱动程序
GE-EP EPICS 驱动程序
GE-TAN Tango 驱动程序




我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)
