38M像素大格式SCMOS相机

产品概述规格和型号指南下载和驱动程序相关产品联系下单！

Dhyana 6060BSI

主要特点：

- 5.4“大面积

- 10μm x 10μm 像素尺寸

- 像素 6144 * 6144

- 95%QE@580nm

- 102Ke-满阱容量

- 26fps @ 全分辨率

- CXP高速接口

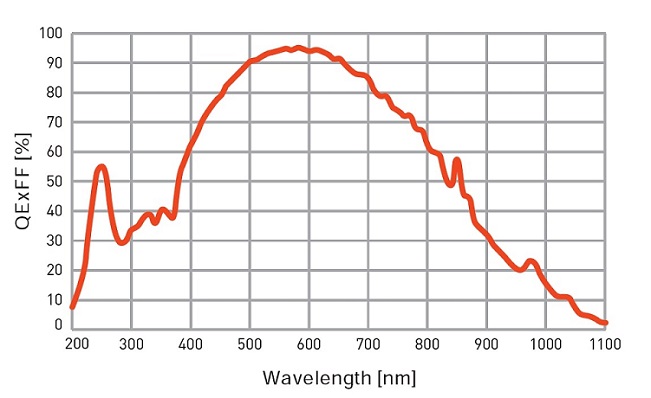

Dhyana 6060BSI 量子效率

Dhyana 6060FSI

主要特点：

- 5.4“大面积

- 10μm x 10μm 像素尺寸

- 像素 6144 * 6144

- 71.6%QE@550nm

- 123Ke-满阱容量

- 44fps@full分辨率

- CXP高速接口

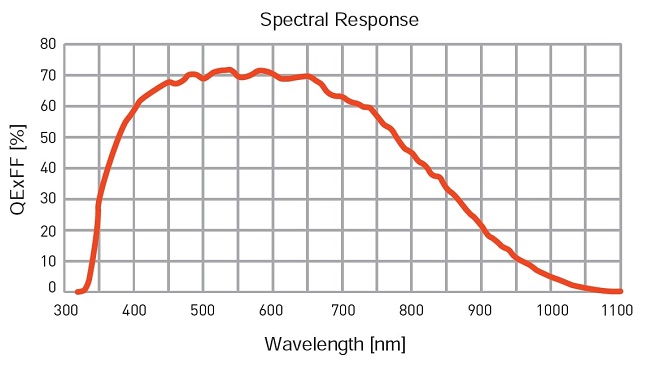

Dhyana 6060FSI 量子效率

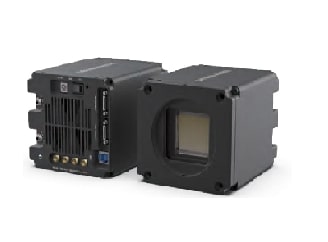

Dhyana 4040BSI

主要特点：

- 3.2 英寸大面积

- 9μm x 9μm 像素尺寸

- 像素 4096 * 4096

- 90%QE@550nm

- 39ke-满阱容量

- 支持长曝光时间

- 出色的制冷性能

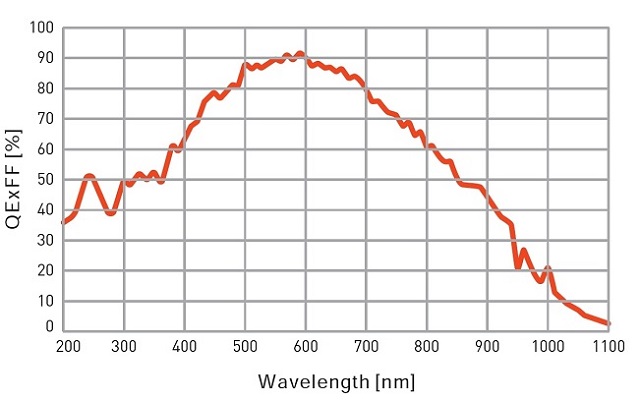

Dhyana 4040BSI 量子效率

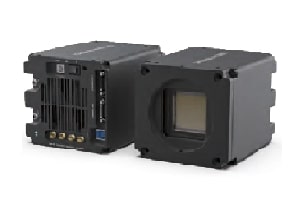

Dhyana 4040FSI

主要特点：

- 3.2 英寸大面积

- 9μm x 9μm 像素尺寸

- 像素 4096 * 4096

- 76%QE@600nm

- 70ke-满阱容量

- 支持长曝光时间

- 出色的制冷性能

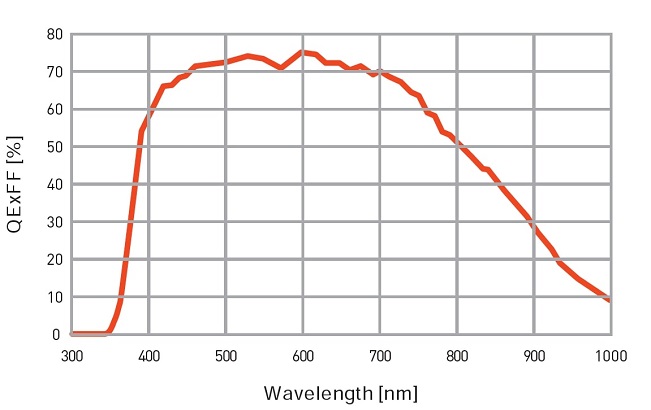

Dhyana 4040FSI 量子效率

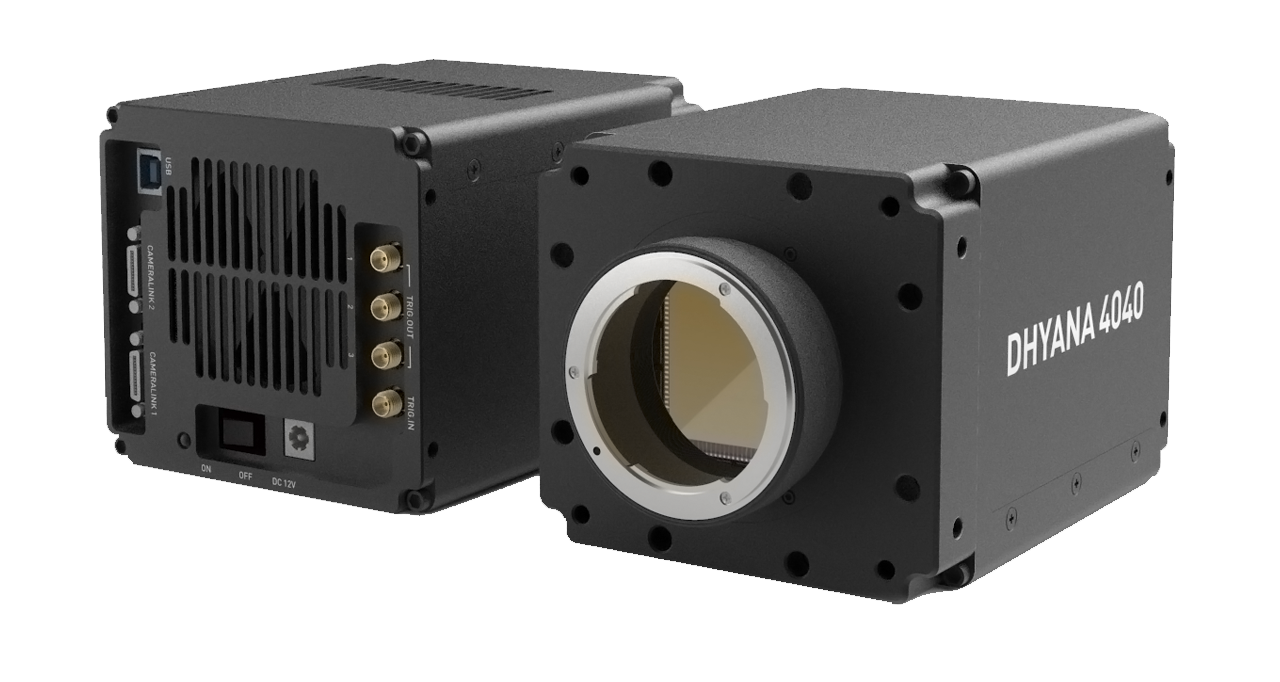

3.2英寸大面积阵列，9μm x 9μm大像素

大成像面积不仅是天文成像的标准，而且是高能物理应用（如光场测量）的理想解决方案。

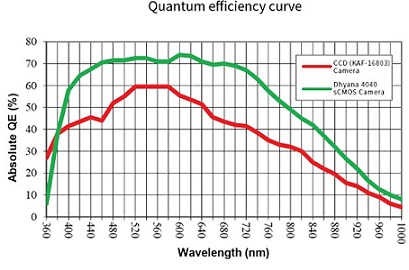

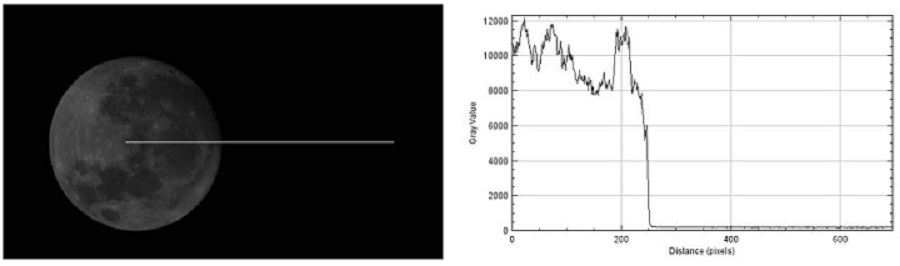

70Ke-高满阱容量，0.05e-/p/s超低暗电流

Dhyana 4040 具有高满阱容量和出色的制冷性能以及超低的暗电流，即使在长时间曝光下也能获得出色的图像质量和低噪声。

70Ke-高满阱容量，0.05e-/p/s超低暗电流

Dhyana 4040 具有高满阱容量和出色的制冷性能以及超低的暗电流，即使在长时间曝光下也能获得出色的图像质量和低噪声。

请查看下表，了解与单个产品相关的个别规格。

产品手册英文： Ultra-large sCMOS Camera

型号	Dhyana 6060BSI	Dhyana 6060FSI	Dhyana 4040BSI	Dhyana 4040FSI
传感器型号	BSI sCMOS	FSI sCMOS封装	BSI sCMOS	FSI sCMOS封装
快门类型	轧制	轧制	轧制	轧制
彩色/单色	单	单	单	单
有效面积	61.4毫米 x 61.4毫米	61.4毫米 x 61.4毫米	36.9毫米 x 36.9毫米	36.9毫米 x 36.9毫米
分辨率	6144（水平） x 6144（垂直）	6144（水平） x 6144（垂直）	4096（水平） x 4096（垂直）	4096（水平） x 4096（垂直）
像素大小	10微米 x 10微米	10微米 x 10微米	9微米 x 9微米	9微米 x 9微米
量化宽松	95%@580nm	71.6%@550nm	90%@550nm	74%@600nm
满孔容量	102周三-	123星期三-	39周三-	70周三-
动态范围	90分贝	90分贝	85分贝	86分贝
帧率	26fps@12 位 STD; 11fps@12 位 HDR; 8fps @14 位 STD	44fps@12 位 STD;19fps @12 位 HDR; 14fps@14 位 STD	20fps@CameraLink 10fps@USB3.0	20fps@CameraLink 10fps@USB3.0
读出噪声	3e-（中位数）	4.6e-（中位数）	2.3e-（中值）	3.6e-（中值）
曝光时间	12微秒-300秒	7微秒-300秒	10μs~300s	10μs~300s
DSNU	4e-	4e-	0.5e-	0.5e-
PRNU	0.2%	0.2%	0.2%	0.2%
冷却方式	空气和液体	空气和液体	空气和液体	空气和液体
冷却温度	低于环境温度 40°C	低于环境温度 40°C	空气：（+20 环境温度）：-20°C; 液体：-30°C@20°C	空气：（+20 环境温度）：-20°C; 液体：-30°C@20°C
暗电流	0.2e-/像素/s@-20°C	0.2e-/像素/s@-20°C	空气：0.15e-/像素/秒; 液体：0.1e-/像素/秒	空气：0.15e-/像素/秒; 液体：0.1e-/像素/秒
分档	2x2、4x4	2x2、4x4	2x2、4x4	2x2、4x4
ROI	支持	支持	支持	支持
时间戳	1μs 精度	1μs 精度	1μs 精度	1μs 精度
全球定位系统	支持	支持	支持	支持
触发模式	硬件和软件	硬件和软件	硬件和软件	硬件和软件
输出触发信号	曝光、全局、读出、高水平，低水平	曝光、全局、读出、高水平，低水平	曝光、全局、读出、高水平，低水平	曝光、全局、读出、高水平，低水平
触发器接口	SMA系列	SMA系列	SMA 和 CC1	SMA 和 CC1
数据接口	CXP12 x 4	CXP12 x 4	USB3.0和CameraLink	USB3.0 和 CameraLink
数据位深度	12 位、14 位、16 位	12 位、14 位、16 位	12位和16位	12位和16位
Optiona 接口	用户定制	用户定制	可选 F 卡口/ 用户定制	可选 F 卡口/ 用户定制
电源	12V/10A	12V/10A	12V/8A	12V/8A
功耗	<100W	<100W	<45W	<45W
尺寸	φ160 （直径） x 164 mm （长度）	φ160 （直径） x 164 mm （长度）	105 毫米 x 95 毫米 x 123.5 毫米	105 毫米 x 95 毫米 x 123.5 毫米
重量	<4kg	<4kg	<2kg	<2kg
软件	Samplepro / MAXIMDL / Labview / Matlab / EPICS	Samplepro / MAXIMDL / Labview / Matlab / EPICS	Mosaic1.6/Samplepro /MaximDL/Labview/Matlab	Mosaic1.6/Samplepro /MaximDL/Labview/Matlab
软件开发工具包	C/C++/C#	C/C++/C#	C/C++/C#	C/C++/C#
操作系统	Windows/Linux操作系统	Windows/Linux操作系统	Windows/Linux操作系统	Windows/Linux操作系统
操作环境	工作温度 -35~45°C 储存温度 -35~60°C	工作温度 -35~45°C 储存温度 -35~60°C	工作温度 -35~45°C 储存温度 -35~60°C	工作温度 -35~45°C 储存温度 -35~60°C

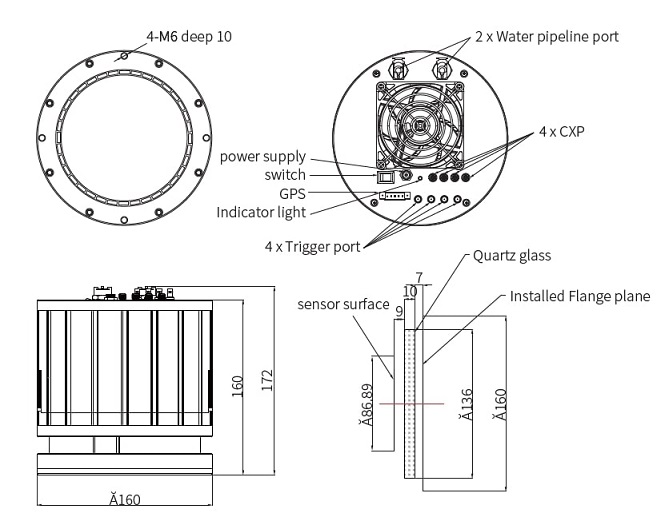

Dhyana 6060BSI 结构 (单位：mm)

Dhyana 6060BSI Structure (unit: mm)

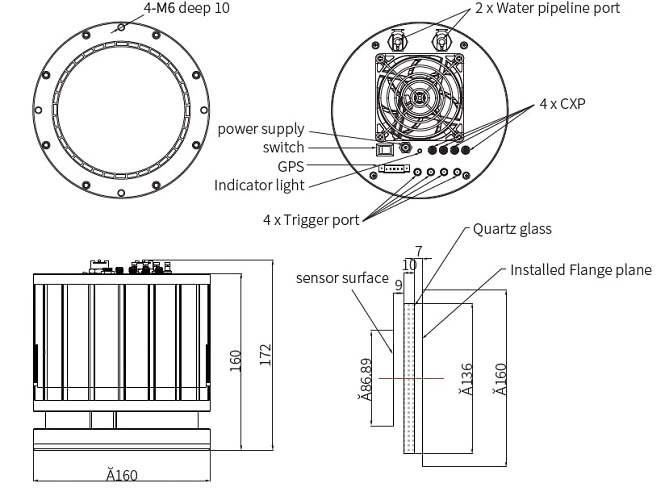

Dhyana 6060FSI 结构 (单位：mm)

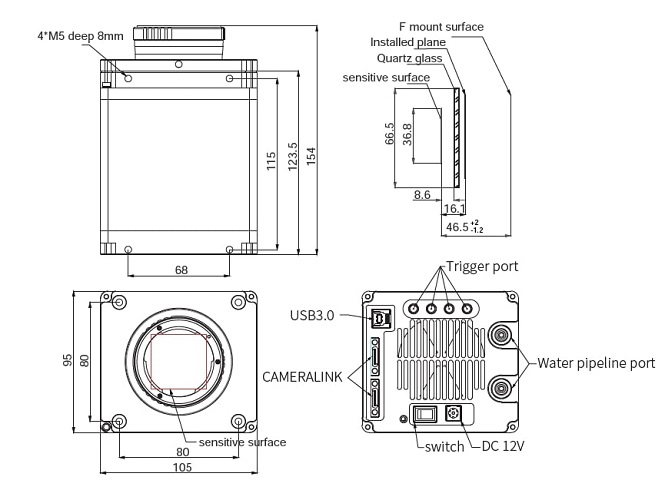

Dhyana 4040BSI 结构 (单位：mm)

Dhyana 4040BSI Structure (unit: mm)

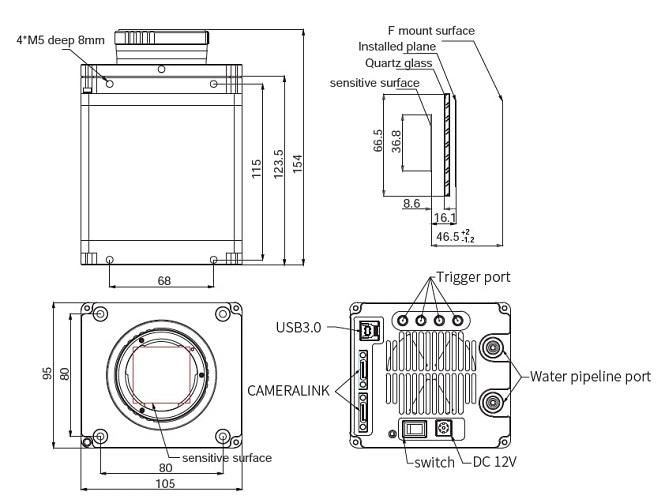

Dhyana 4040FSI 结构 (单位：mm)
