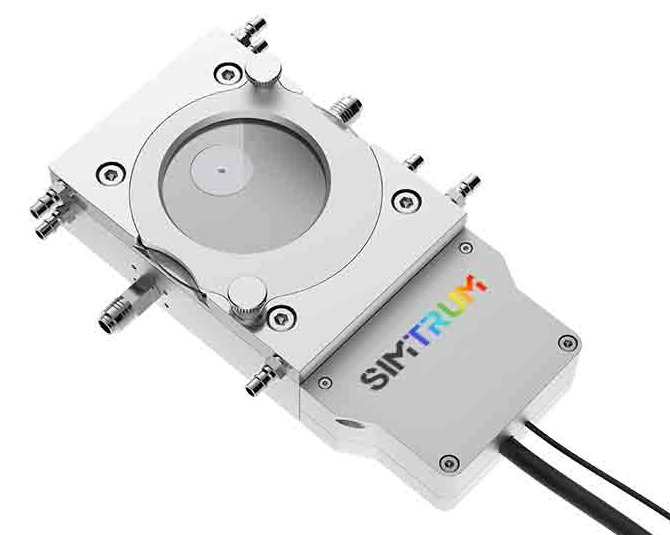

光学冷热台

产品概述 -190 to 600℃ 20 to 1800°C 应用相关产品联系下单！

温度控制阶段是用于材料，地质，食品和医学等专业领域的科学研究设备。它可以与光学显微镜，拉曼显微镜，荧光显微镜和其他仪器结合使用，以实现样品的快速加热或冷却，同时观察样品在此过程中的结构和形态变化，有助于了解样品的物理和化学性质。
温度控制系统

特征 ● 控温精度：±0.1°C ● 支持透射/反射模式 ● 结构紧凑，适用于各种变量温度测试 ● 宽温度范围：-190至600°C/房间温度至 1200 ● 气密室设计，可流动保护气体 ● 可升级的真空室设计，10-5毫巴 ● 光学窗口可更换为不同的材料 ● 可更换为不同类型的光接口 ● 上位机软件控制支持修改或定制

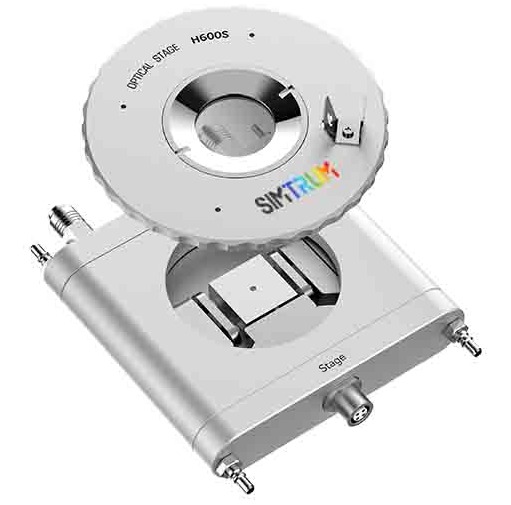

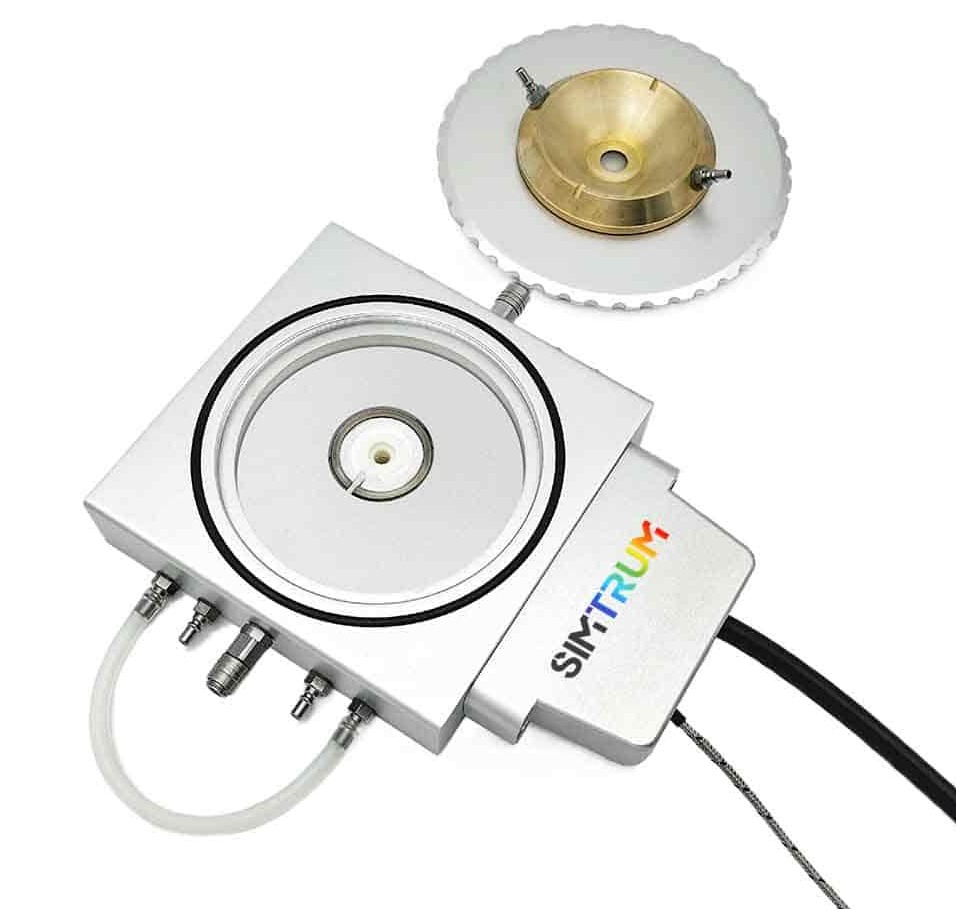

	气密性光学温度控制台保护气体可以通过	真空光学温度控制台高达 10-3毫巴的机械泵高达 10-5毫巴的分子泵

透光模式

反射模式	阶段	传输方式（2mm载物台孔）


透光窗材料 1）样品台材料：银（中低温），陶瓷（高温） 2）样品台尺寸：23x23mm（可定制） 3）透光孔：2mm（可定制） 4）窗口材料：光学玻璃，蓝宝石，氟化钙等。 5）窗口尺寸：φ 25mm（可定制）		样品/窗口除霜样品除霜方法 a. 流动保护气体, b. 真空窗户除霜氮气清洗窗户玻璃

定制光接口

液氮消耗 1 ) 最大液氮消耗量为1L/h，保持在-190°C; 2 ) 正常使用0.5L/h，高低温变化。

冷却水系统
水循环系统（温度控制）	超低温或高温环境需要水循环系统。它连接到温度台室 ● 对于低至-190度的低温应用，可防止水凝结到载物台和腔室 ● 对于高温应用，它将腔室壁冷却至室温以确保安全

产品规格和手册

产品手册链接:

参数	PE120-25	RTH600	CRYO600-190	CRYO600-190-XY
冷热方式	半导体冷热	电阻加热	液氮致冷，电阻加热	液氮致冷，电阻加热
温度范围	-25～120℃ OR -15～100℃ *	RT~600℃	-190～600℃ *	-190～600℃ *
温度稳定性	±0.1℃	±0.1℃	±0.1℃（> -120℃） ±0.3℃（< -120℃）	±0.1℃（> -120℃）±0.3℃（< -120℃）
温度分辨率	0.1℃
升降温速度	0～10℃/min （可定点 / 程序段控温）	0～30℃/min（可定点/程序段控温），最大150℃/min
温控方式	PID
温度传感器	PT100
光路	反射光路 *可升级为透射光路
视窗材质	石英玻璃（可手动拆卸更换）
视窗尺寸	——	Φ25mm *
物镜工作距离	最小0.1mm	4.5mm *		5.2mm *
透光孔		默认无透光孔 *可升级增设φ2mm透光孔
视窗除霜		负温下吹气除霜
样品台尺寸	40x40mm *	20x20mm *		φ20mm *
样品台材质	铜质 *可定制银质	不锈钢	银质	银质
外形尺寸	74x74x18mm *	91x97x24mm *		149x215x21.5mm *
样品腔高度	——	3.5mm *		3mm *
腔室	——	气密 *可升级真空腔室
外壳冷却	——	循环水

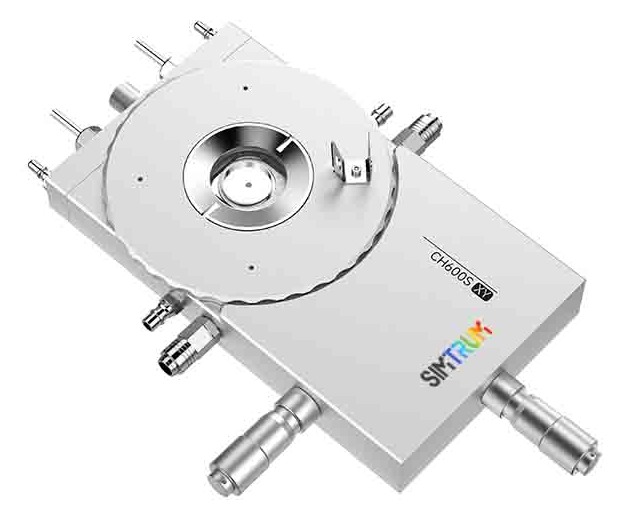

XY位移行程	——	——	——	±6.5mm

温度范围选择低温级：-190 至 600°C 低温可选  -190°C  -180°C  -160°C  -120°C  -100°C  室温高温可选  400°C  600°C 高温级：室温至 1200 °C 高温可选室温至  400°C  600°C  800°C  1200°C

温度控制精度

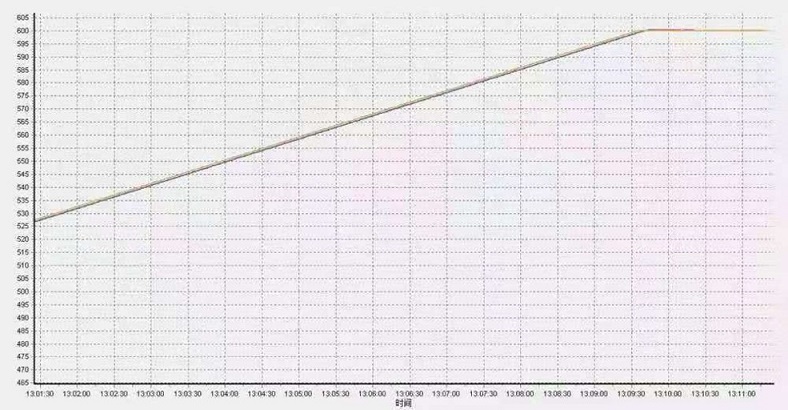

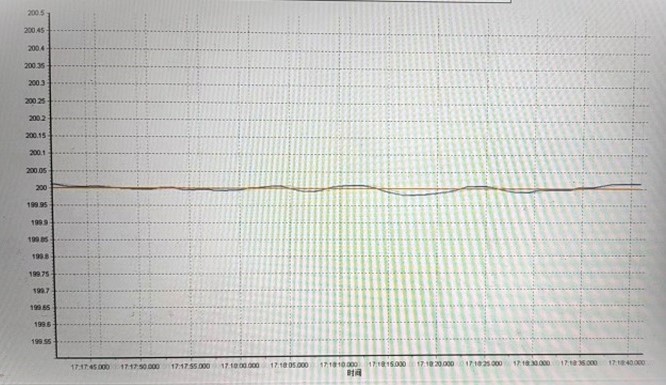

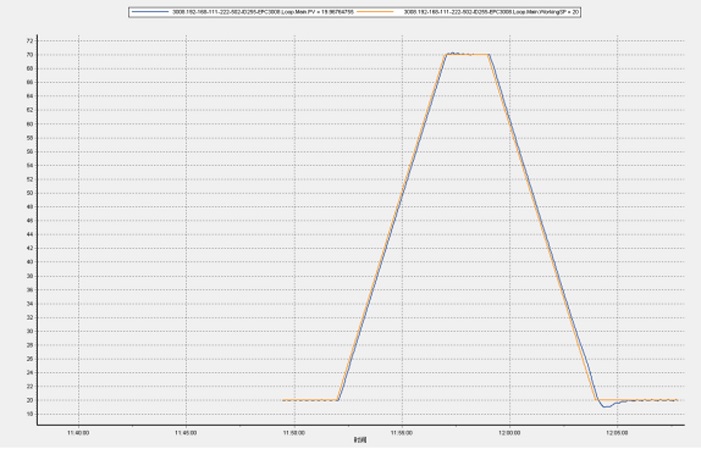

温度稳定性	固定坡度加热	可编程块斜坡上下

温度控制稳定性最高±0.1°C 加热和冷却速度（控制）0 - 30 °C/分钟（推荐），最大 60 °C/分钟

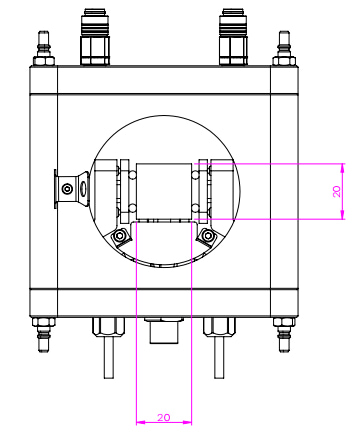

图纸

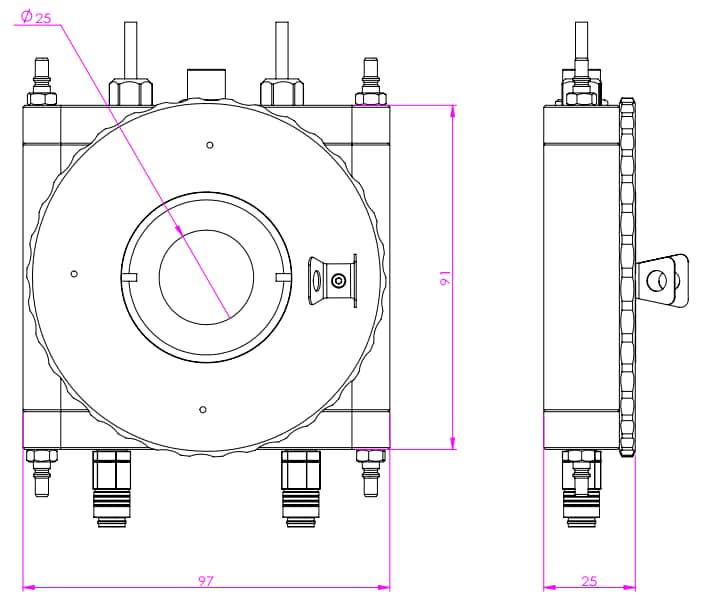

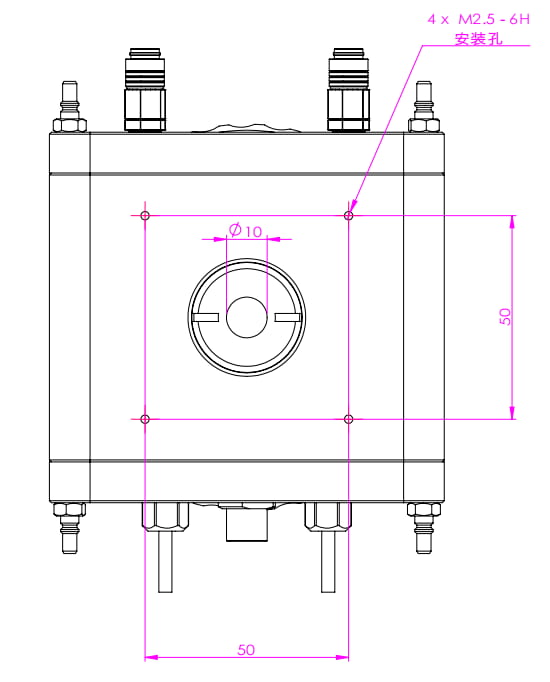

外观尺寸长×宽×高：97×91×25mm 上盖视窗尺寸：Φ25mm 石英玻璃尺寸：Φ30×1mm 安装孔位置如图：间距50mm，4*M2.5 底座视窗尺寸：Φ10mm 石英玻璃尺寸：Φ15×1mm		样品台尺寸：20×20mm 物镜工作距离：4.5mm 样品腔高度：3.5mm

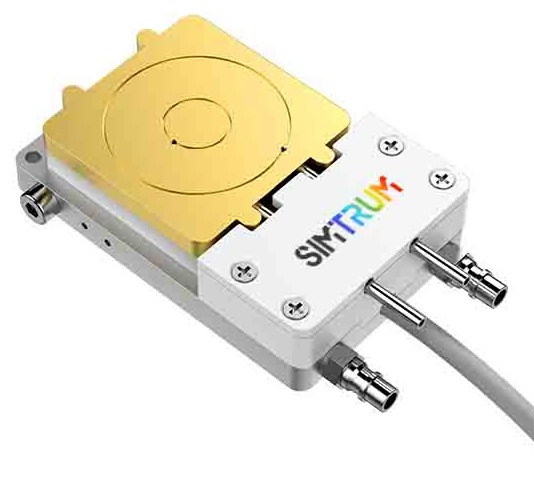

帕尔贴冷热台PE120 / PE100

帕尔贴冷热台采用半导体冷热控制，配合循环水散热，可以实现变温光学测试

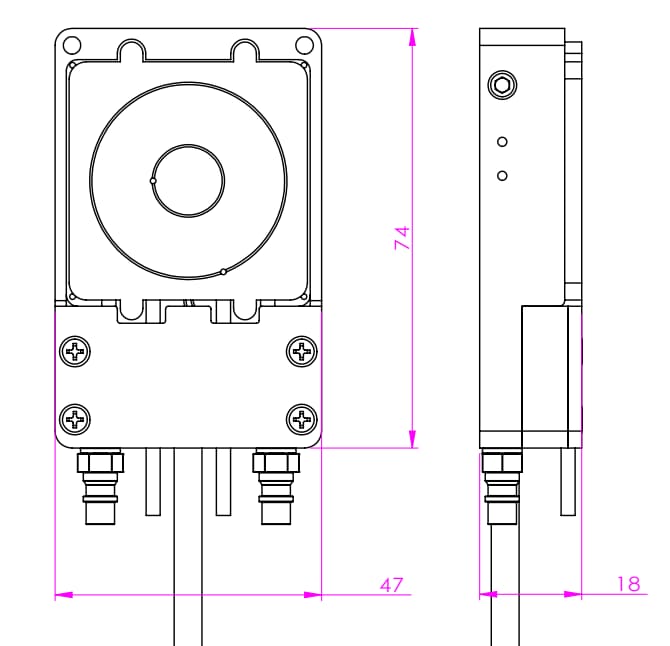

外观尺寸长×宽×高：74×47×18mm

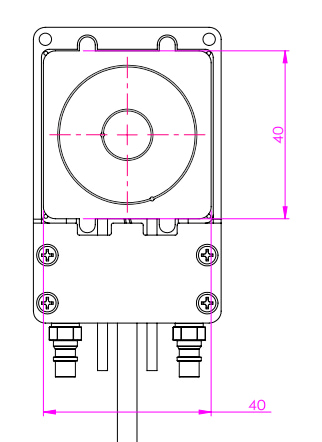

样品台尺寸：40×40mm
真空吸附孔位置如图:内环Φ12mm，外环Φ34mm

产品规格

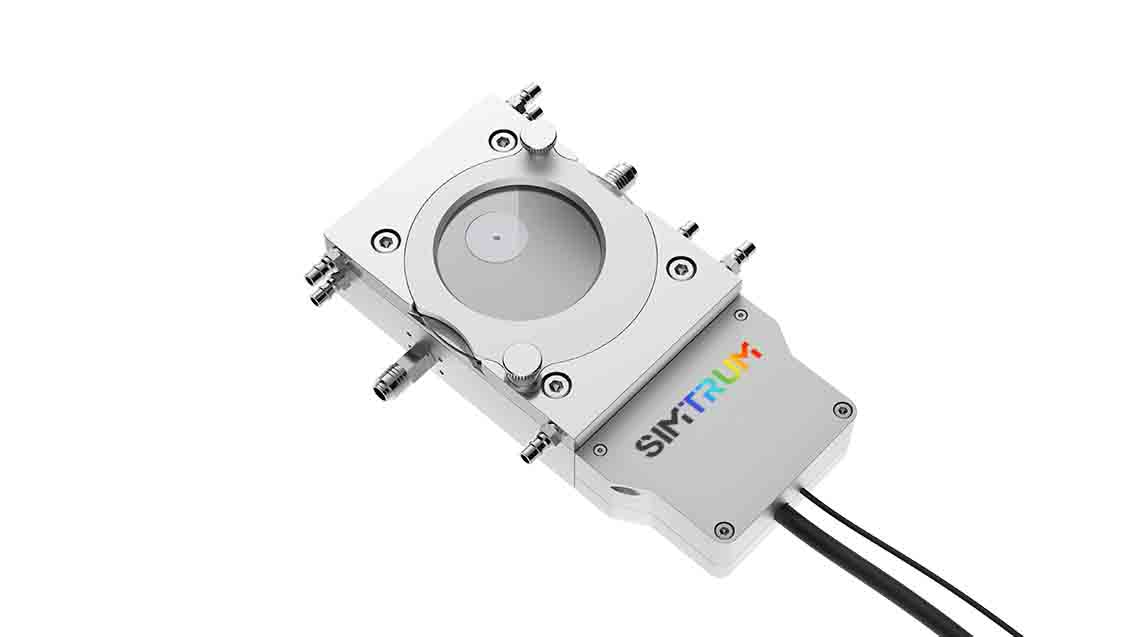

H1500T（可旋转视窗玻璃）

参数	RTH 1600 /1800	RTH 1000/1500
冷热方式	电阻加热
温控范围	RT～1600℃ 最高1800	RT～1000℃ - 1500
温控稳定性	±0.1℃（> 1000℃:±0.5℃）
温度分辨率	0.1℃
升降温速度	升温速度最大200℃/min
温控方式	PID
温度传感器	热电偶
光路	透射光路 *
视窗材质	石英玻璃（可手动拆卸更换） *
视窗尺寸	Φ10mm *	Φ3mm *
物镜工作距离	4mm *	6.5mm *
透光孔	默认φ2mm透光孔 *可选无透光孔
样品台尺寸	Φ15mm *	Φ6mm *
样品台材质	陶瓷
外形尺寸	120x170x35mm	160x78x32mm
样品腔高度	3.6mm	5mm
腔室	气密 *可升级真空腔室
外壳冷却	循环水
基本配置	超高温热台 x1、温度控制器 x1、循环水系统x1、温控软件 x1
选配	电脑主机 / 安装支架 / 真空系统 / 定制温控软件
以上均为默认参数 * 为可定制项；在温度范围内可定制温度区间

应用 1

● 芯片SPAD（APD）的TCSPC测试解决方案

● 用于封装SPAD（APD）TO46或T08的TCSPC测试解决方案 Product Brochure Link:

自由空间芯片SPAD TCSPC测试系统

光纤载毛芯片SPAD TCSPC测试系统

应用2 变温拉曼光谱测试

光学加热和低温台

应用3 用于晶体样品测试的光学真空热台

光学加热和低温台

应用4 高温拉曼现场控温测试

1500℃ 温度热台

应用5 超高温热台与Timegate时间门控拉曼光谱仪现场测试

超高温热台

应用6 外部四探针冷热台，用于温度和真空测试

可调电探针台

应用7 定制探头冷热台联调试验

电探针温度台

应用 8 定制 SEM 冷热台，用于变温测试

SEM 冷热台

应用9 适用于X射线衍射仪测试的XRD原位冷热台

X-ray/XRD 加热和低温台

应用10 定制μTS台式拉伸机冷热台

原位拉伸加热和冷冻台

应用11 定制介质充放电测试系统

光学加热和低温台

	温度范围	腔室类型	光路	电动探头臂
光学加热 & 冷却阶段	-190°C 至 1200°C	气密或真空密封	透射或反射	否
XRD温度控制台	-190°C 至 1200°C	气密或真空密封	透射或反射	否 (可定制)
电探头温度载物台	-190°C 至 600°C	气密或真空密封	透射或反射	固定探头臂
电探头温度站	-190°C 至 600°C	气密或真空密封	透射或反射	可调式探头臂
拉伸应变温度阶段	-190°C 至 1200°C	气密或真空密封	透射或反射	否 (可定制)

	SIMSCOP单点共聚焦显微镜
	高速线扫描共聚焦显微镜,
	宽场拉曼显微镜,
	荧光/光致发光显微镜,
	时间相关单光子计数（解决方案）

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

	Availability	Reference Price (USD)
CRYO600-190 Optical Cryo & High Temperature Stage, Temp control range -190 to 600℃, Gas-tight Chamber, Loading platform: 20×20mm, Silver.Price includes: Temperature Stage and Controller, Chiller, LN2 Tank, Pump for LN2, Software.	6-10 Weeks	$12113.00
CRYO600-190-XY Optical Cryo & High Temperature Stage, Temp control range -190 to 600℃, Gas-tight Chamber, Loading platform:20×20mm, silver.Displacement stroke ±6.5mm,Price includes: Temperature Stage and Controller, Chiller, LN2 Tank, Pump for LN2, Software.	6-10 Weeks	$13800.00
RTH600 Optical Cryo & High Temperature Stage, Temp control range Room Temp to 600℃,Airtight chamber,Sample stage 20*20mm, stainless steel, Price includes: Temperature Stage and Controller, Water circulating system, Software.	6-10 Weeks	$5458.00
RTH1000 Optical Cryo & High Temperature Stage, Temp control range RT to 1000℃, Stage 20*20mm, ceramic,Price includes: Temperature Stage and Controller, Water circulating system, Software.	6-10 Weeks	$17619.00
RTH1500 Optical Cryo & High Temperature Stage, Temp control range RT~1200℃/1500℃, Airtight chamber,Sample loading by crucible, crucible material optional ceramic, quartz, sapphire, etc., Price includes: Temperature Stage and Controller, Water circulating system, Software.	6-10 Weeks	$22670.00
RTH1800 Optical Cryo & High Temperature Stage, Temp control rangeRT~1800℃ or even higher	6-10 Weeks	Request for quote
STPE120-25 Optical Cryo & High Temperature Stage, Temp control range -25 to 120℃, 40*40mm sample stage, copper, Semiconductor heating, Price includes: Temperature Stage and Controller, Water circulating system, Software.	6-10 Weeks	$4711.00
MINI RTH-250 Optical hot and cold stage, RT~250℃, no cavity, sample stage 20204mm, price includes: mini hot stage, temperature controller, temperature control	6-10 Weeks	$1890.00
Vacuum Chamber Upgrade Upgraded vacuum chamber and interface (KF16), Temperature range -190 to 400℃.	6-10 Weeks	$1000.00
Transmission Stage Upgrade Upgrade stage from Reflection to Transmission, Standard hole size 2mm	6-10 Weeks	$500.00
