真空紫外光源
    Simtrum提供的真空紫外(VUV)光源旨在提供可靠、紧凑且无需维护的设计,通常具有超过4000小时的使用寿命。这些VUV光源是密封的射频激励光源,配有窗户,置于电磁干扰屏蔽外壳中,适用于2.75英寸或更大尺寸的CF型法兰。光源组件具有集成的射频激励器,由一个小型墙插电源供电。

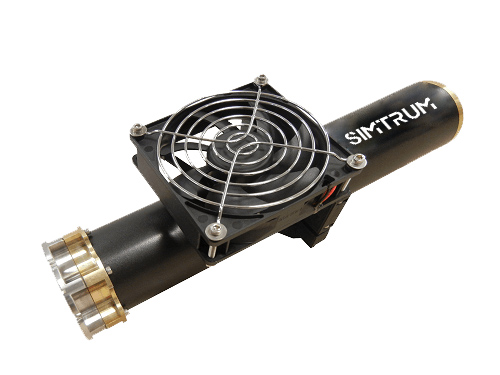

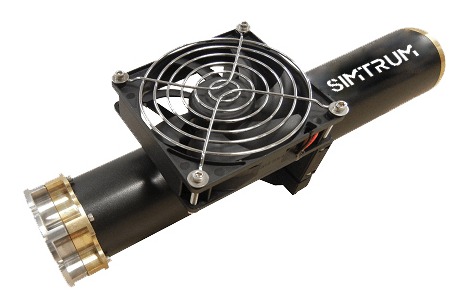

标准型-ST

标准型,带有 1“-20 螺纹。还提供适配器,可安装到任何 2 3/4“ 或更大的标准 CF 型法兰。

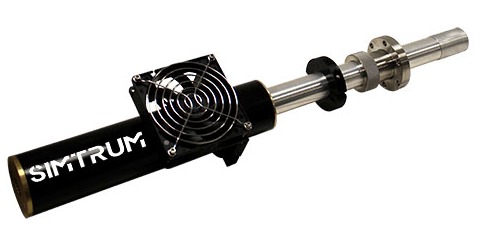

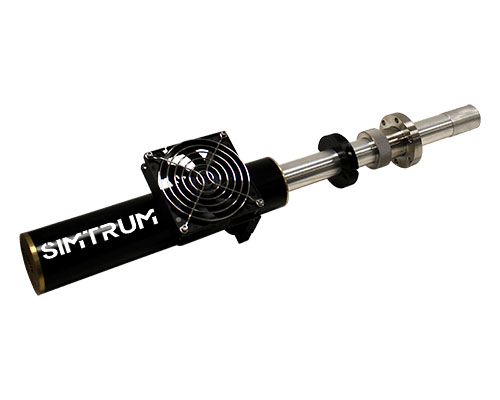

带重入管型-RET
带有快速断开适配器的凹入式灯。允许用户移动灯源,以便在腔室内实现最佳放置,管的长度可以变化。



应用

  • VUV材料研究
  • PDP荧光粉评估
  • 真空中材料的光化学清洗
  • VUV波长校准及同步辐射仪器的光学对准
  • 气体和颗粒检测的光离子化
  • 真空系统中的水蒸气检测
  • CCD相机的VUV平场校正
  • 轨道太阳模拟

配件

  • 短适配器用于广角输出
  • 镜头组装
  • 调制器
  • 紫外二极管
  • PSD和脉冲计数
  • 探测器组件

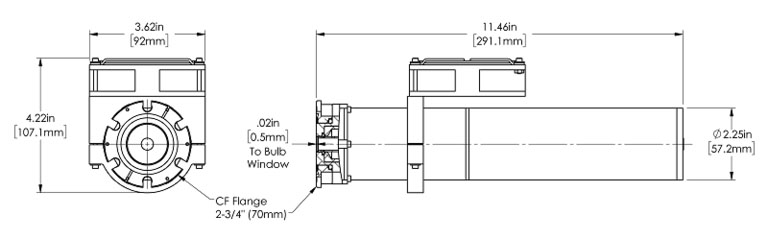

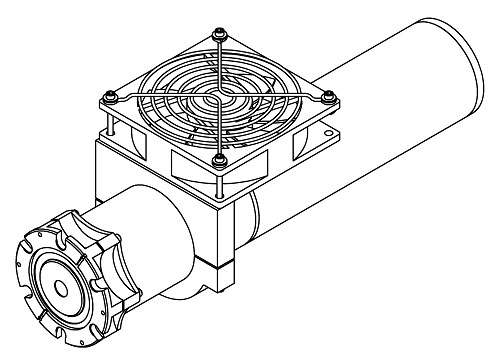

产品尺寸


规格参数

线性光源

参数 最小值 均值 最大值 单位
  等离子体腔 200W RF 30×9 \ Mm ID
  窗口材料 MgF2 \
  漂移 0.5@110V max. 0.2 1 %每小时
  校准 由NIST标准确定的绝对强度
  测试 对整个VUV光谱区域进行测试
  运行寿命 1500 >4000 \ 小时
  壳温度 0 \ 55 摄氏度
  输入电压 (50-60Hz) 100 ~0.03mW/str 250 交流电压
  可选脉冲操作 50 ~0.2mW/str 400 Hz


气体规格
型号 波长 功率
  LL-RE01-VUV-Kr-L-ST 116.5,123.6nm ~2mW/str
  LL-RE01-VUV-Xe-L-ST 129.6,147nm ~3mW/str
  LL-RE01-VUV-H-L-ST 121.4nm ~0.04mW/str
  LL-RE01-VUV-Kr-L-RET 116.5,123.6nm ~2mW/str
  LL-RE01-VUV-Xe-L-RET 129.6,147nm ~3mW/str
  LL-RE01-VUV-H-L-RET 121.4nm ~0.04mW/str
  LL-RE01-VUV-H*-L-ST 121.6nm ~0.2mW/str
  LL-RE01-VUV-O-L-ST 130.2,130.4nm ~0.04mW/str
  LL-RE01-VUV-N-L-ST 120nm ~0.04mW/str
  LL-RE01-VUV-Cl-L-ST 118.9nm ~0.04mW/str
  LL-RE01-VUV-D_He-L-ST 氘-氦线源(MgF2 窗口可调制),具有 NIST 可溯源辐照度校准 /
注意:XXX-LQD12型光源带有重入管,波长可扩展到300,并且可以实现与系统的快速通断

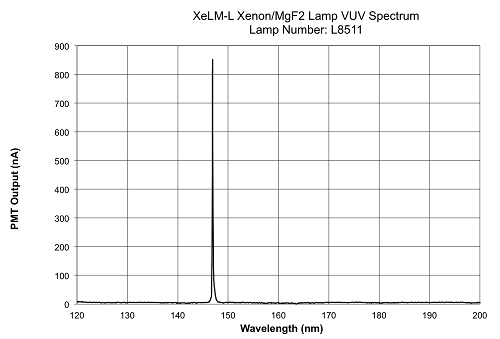

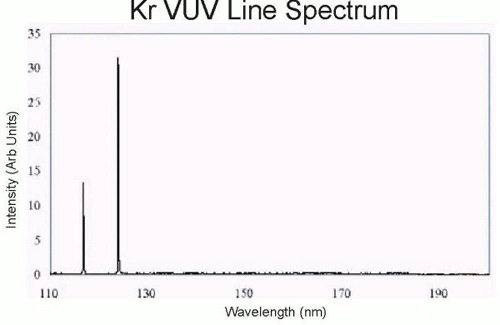

光谱曲线




规格参数

连续源

  参数 最小值 平均值 最大值 单位
  等离子体腔 / 30×9 / Mm ID
  窗口材料 MgF2 /
  漂移 / 0.2 1 %每小时
  校准 由NIST标准确定的绝对强度
  测试 对整个VUV光谱区域进行测试
  运行寿命 1500 >4000 / 小时
  壳温度 0 / 55 摄氏度
  输入电压 (50-60Hz) 100 / 250 交流电压
  输入功率 20
  可选脉冲操作 50 / 400 Hz



气体规格



型号 波长连续范围 功率
  LL-RE01-VUV-Ar-C-ST 110-140nm ~0.5 mW/str
  LL-RE01-VUV-Ar-C-RET 110-140nm ~0.5 mW/str
  LL-RE01-VUV-Kr-C-ST 116-170nm ~6 mW/str
  LL-RE01-VUV-Kr-C-RET 116-170nm ~6 mW/str
  LL-RE01-VUV-Xe-C-ST 147-190nm ~9 mW/str
  LL-RE01-VUV-D2-C-ST 115-400nm ~4 mW/str
  LL-RE01-VUV-H2-C-ST 113-400nm ~5 mW/str
  LL-RE01-VUV-H2-C-RET 113-400nm /
注意:XXX-LQD12型光源带有重入管,波长可扩展到300,并且可以实现与系统的快速通断

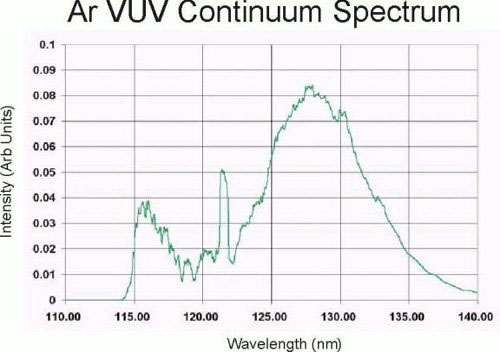

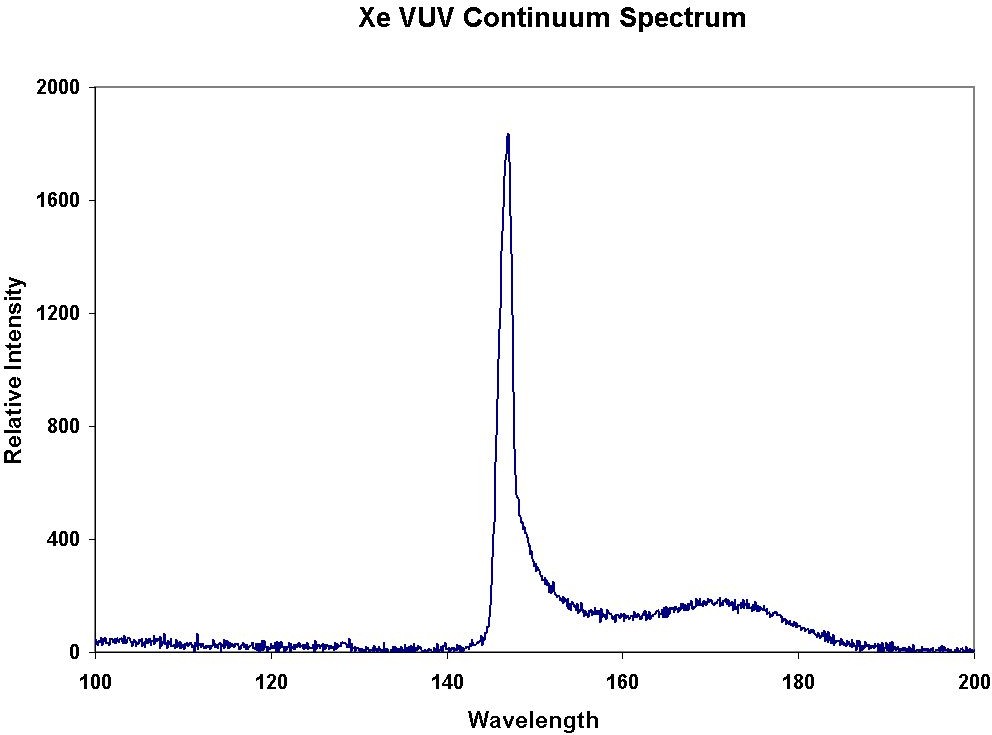

光谱曲线

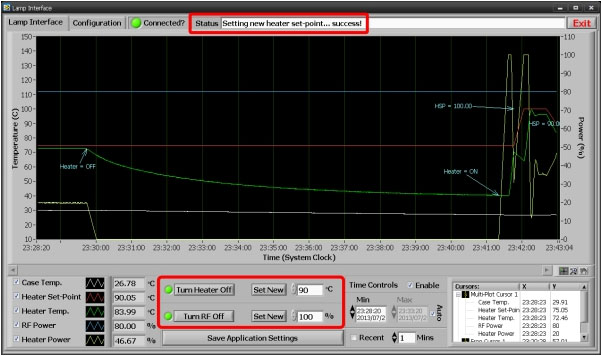

    Lamp Interface是一个基于labview的,功能齐全的图形应用程序,允许轻松设置和记录所有灯的参数。它提供了一个图表记录器,可以显示所有参数。用户可以决定显示甚至添加哪些遥测数据。数据可以导出为excel友好的*.csv文件。

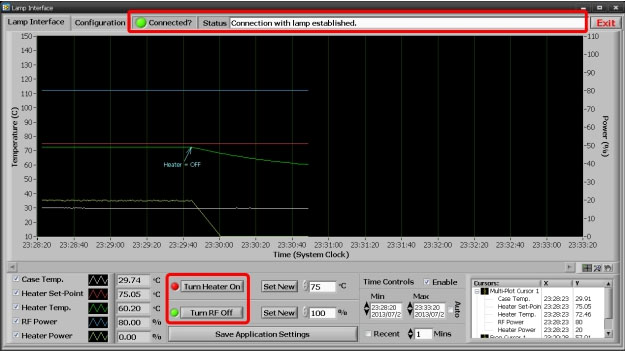

    当Lamp Interface运行时,它会自动扫描连接的灯分线盒。参见下图:

    一旦连接,LED将从红色变为绿色,状态将表明软件正在等待数据。如果灯打开并连接到分线箱,则可以接收遥测数据,图表记录将开始绘制这些数据。



通过Lamp Interface可以设置4个基本参数:

1. 打开或关闭加热器

2. 改变加热器设定点温度

3. 打开或关闭射频电源

4. 改变射频功率设定点%

    当使用按钮设置参数时,状态指示器将提供请求更改是否成功的反馈。在“设置”过程中,按钮会变成灰色,直到设置完成后才会再次交互。




显微镜光源(185-5500nm)

产品类型 波长范围 输出功率 色温 寿命 灯泡电压/功率
   氘灯 (185 - 600nm) 185 - 600 nm 25W-30W (氘灯) N/A 1,500 hours 照明电压 580 V@20 ℃
   卤素灯 (360 - 2500nm) 360 - 2500 nm 1.7-8.5 mW 2330K - 3000K 2,000 - 10,000 hours 3.5 V - 12 V
   卤素灯 (360 - 2500nm
360 - 2500 nm 3.0-8.5 mW 2800K - 3000K  2,000 - 10,000 hours 5 - 20 W
   红外钨丝灯(450-5500nm) 450 - 5500 nm 7.5 W 1900k ≥ 5,000 hours N/A
  校准光(250-1980nm)-汞氩
253 - 1700 nm N/A N/A ≥ 6,000 hours N/A
   校准光(250-1980nm)- 霓虹灯
540 - 754 nm N/A N/A N/A N/A
   校准光(250-1980nm) - 氙灯 916 - 1984 nm 3 W N/A 3,000 hours N/A
   氙气光源(200-2200nm) 200 - 2000 nm 8.0 mW N/A ≥ 1,000 hours 50 W



单波长LED光源(240-980nm)

链接
  非准直 LED 光源 (340-980nm) / 50mW 至 900mW 电平
  准直 LED 光源 (240-980nm) / 15mW 至 10,000mW 电平
  大功率光纤耦合 LED (255-980nm) / uW 至 40mW 电平
  大功率滤波光纤耦合 LED (265 - 940nm)/ uW 至 10mW 电平
  导光耦合 LED 光源 (310-980nm) / 10mW 至 2500mW 电平
  LED 光源控制器



多波长LED光源(240-980nm)

链接
光纤耦合多波长LED(365nm至980nm)
准直多波长LED(365nm至980nm)
波长切换LED光源(340nm至980nm)
LED光源控制器



ASE光源 (830-2000nm)

类型 光谱范围 (nm) 输出光功率(mW)
   C波段宽带 ASE 光源 (1528-1563nm) 1528 - 1563 10/20/50/100/200/400
   L波段 宽带ASE 光源 (1567-1603nm) 1567 - 1603 10/20/50/100
   C+L波段宽带ASE光源(1528-1603nm) 1528 - 1603 10/20/50/100/20  0
   C++波段宽带ASE光源(1524-1572nm) 1524 - 1572
10/20/50/100/200
   1060nm宽带ASE光源(1040-1080nm) 1030 - 1080 10/20/30/50
   2000nm 宽带ASE光源(1850-2020nm) 1850 - 2000 10

我们在这里为您服务!





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录,我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)



Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
LL-RE01-VUV-Kr-L-ST
峰值:116.5,123.6nm,功率:~2mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $17552.31
LL-RE01-VUV-Xe-L-ST
峰值:129.6,147nm,功率:~3mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $17552.31
LL-RE01-VUV-H-L-ST
峰值:121.4nm,功率:~0.04mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $21418.46
LL-RE01-VUV-Kr-L-RET
峰值:116.5,123.6nm,功率:~2mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $18289.23
LL-RE01-VUV-Xe-L-RET
峰值:129.6,147nm,功率:~3mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $18403.08
LL-RE01-VUV-H-L-RET
峰值:121.4nm,功率:~0.04mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $24763.08
LL-RE01-VUV-H*-L-ST
峰值:121.6nm,功率:~0.2mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $21418.46
LL-RE01-VUV-O-L-ST
峰值:130.2,130.4nm,功率:~0.04mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 Request for quote
LL-RE01-VUV-N-L-ST
峰值:120nm,功率:~0.04mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 Request for quote
LL-RE01-VUV-Cl-L-ST
峰值:118.9nm,功率:~0.04mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 Request for quote
LL-RE01-VUV-D_He-L-ST
氘氦线源,窗口材料:MgF2,运行寿命:> 4000 小时
4-6周 $23555.38
LL-RE01-VUV-Ar-C-ST
连续范围:110-140nm,功率:~0.5mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $24586.15
LL-RE01-VUV-Ar-C-RET
连续范围:110-140nm,功率:~0.5mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $31233.08
LL-RE01-VUV-Kr-C-ST
连续范围:116-170nm,功率:~6mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $25296.92
LL-RE01-VUV-Kr-C-RET
连续范围:116-170nm,功率:~6mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $31223.08
LL-RE01-VUV-Xe-C-ST
连续范围:147-190nm,功率:~9mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $25296.92
LL-RE01-VUV-D2-C-ST
连续范围:115-400nm,功率:~4mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $22913.85
LL-RE01-VUV-H2-C-ST
连续范围:113-400nm,功率:~5mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $22653.85
LL-RE01-VUV-H2-C-RET
连续范围:113-400nm,功率·:~5mW/str,窗口材料:MgF2,运行寿命:>4000H
4-6周 $31223.08
