SIMSCOP结构光SIM显微镜 | 瑆创光学电子商店

Products / 显微镜 /共聚焦显微镜 /SIMSCOP结构光SIM显微镜 /
SIMSCOP结构光SIM显微镜
产品概述 规格参数 应用图片 相关产品 联系下单！

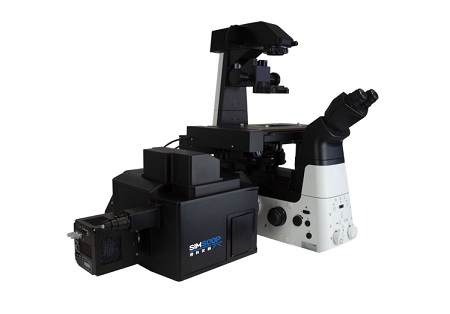

SIMSCOP结构光SIM显微镜

超分辨率显微系统，可轻松解决深层生物学问题。

    SIM Basic超分辨率显微镜系统， 它可以轻松解决深层生物学问题。我们的目标是让所有科学家都能使用超分辨率来推进他们的研究。基于这个原因， 我们开发了SIM Basic，这是一个与任何现有的正置或倒置显微镜兼容的超分辨率模块，可以像共聚焦显微镜一样使用，以方便访问生物样本的超分辨率深度数据。



产品手册链接:

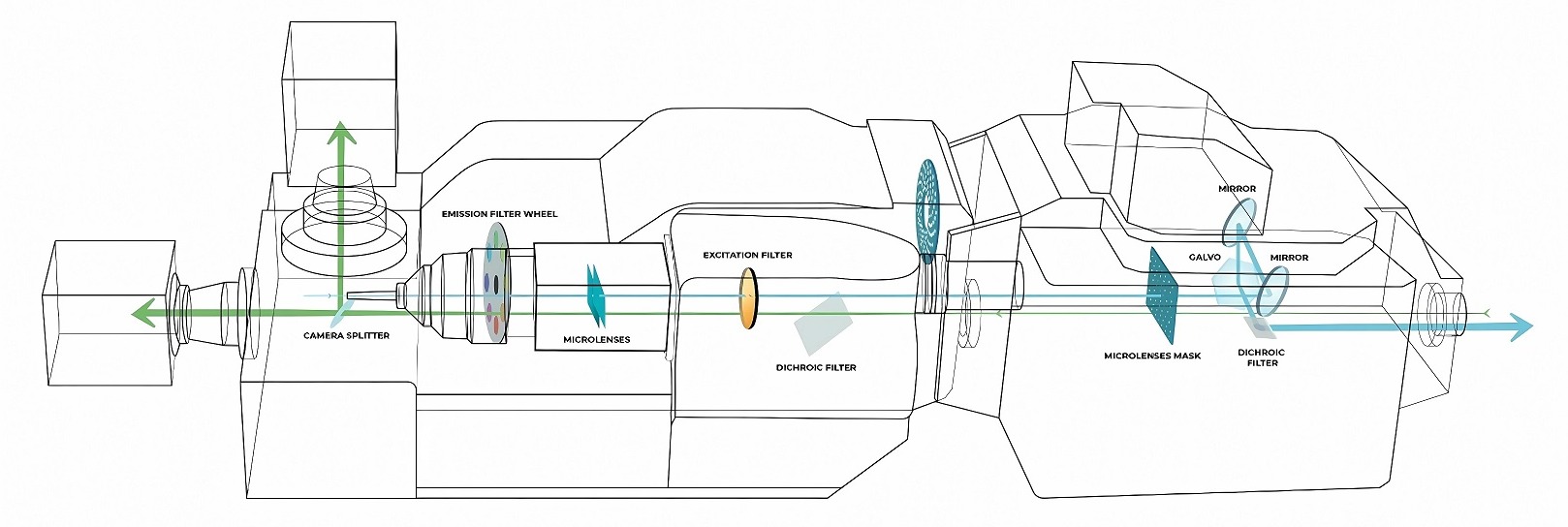

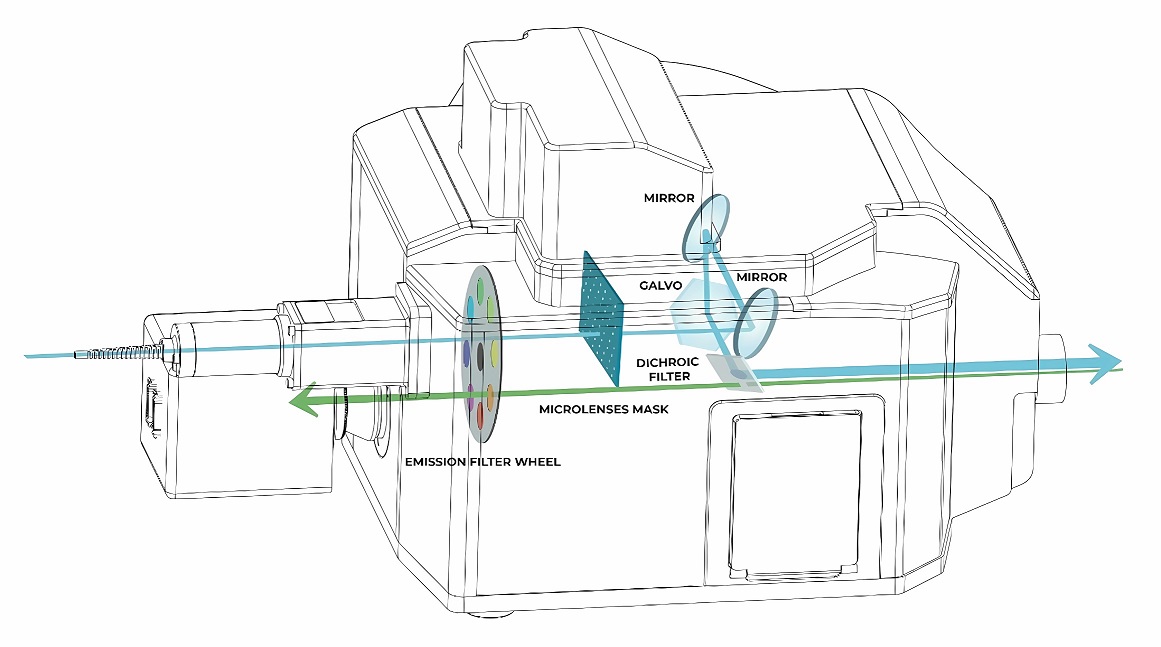

光路图



                                      SIM Basic                                                                                   SIM Spindisk



一种设置，三个成像模式





  通过选择SIM Basic技术，您将能够创建模块化、可扩展且高性能的系统，从而创建真正的支持技术。SIM Basic既可以与SpinDisk Advance共聚焦系统一起使用，也可以作为独立系统独立用于任何具有摄像头端口的显微镜。









单击即可获取双倍共焦分辨率



利用多点结构化照明技术，SIM Basic 提供了一种可靠、用户友好且经济实惠的解决方案，用于观察亚细胞结构，其在 XY 方向上的分辨率能够达到 100 nm，而且不需要遵循任何特殊的样本制备流程。

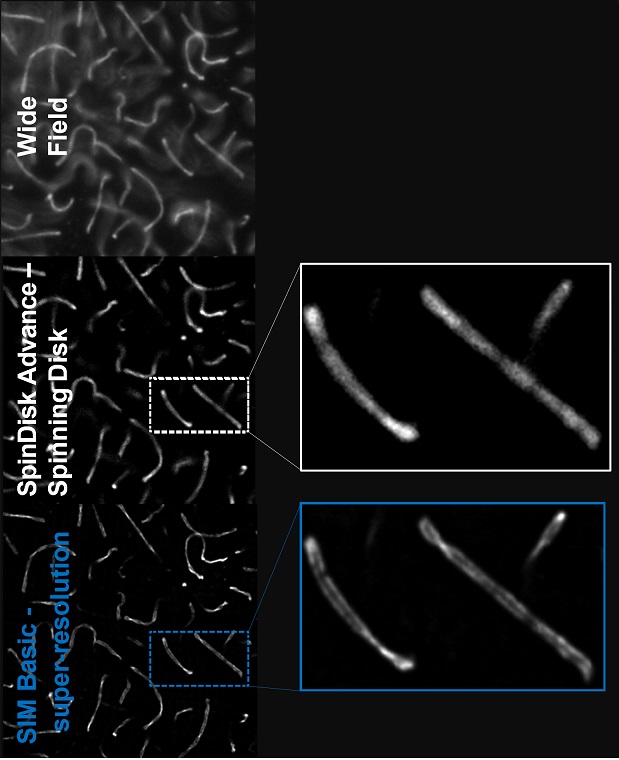

小鼠原代小胶质细胞，α-微管蛋白488荧光标记, 100X, 1.45 NA

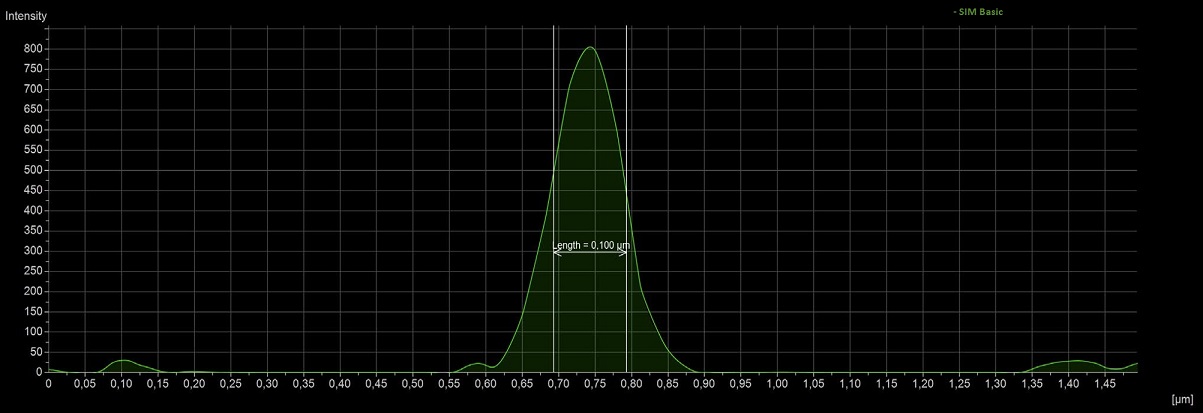

小鼠原代小胶质细胞，α-微管蛋白488荧光标记, 100X, 1.45NA, 分辨率100nm







三种获取深度数据的方法

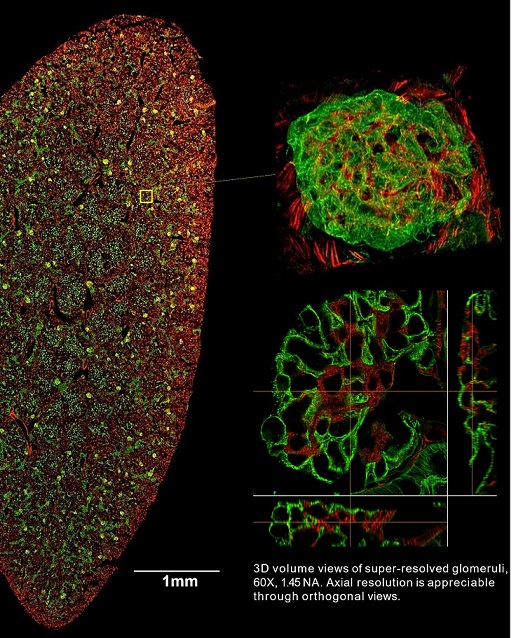

小鼠肾脏切片，小麦胚芽凝集素（WGA，绿色）

和鬼笔环肽（红色）标记，

25 Sil，105 NA,

使用 SpinDisk Advance 转盘系统采集。

使用 SIM Basic，得益于

Z 轴分辨率高 达 300 nm 的超分辨光学切片，

可以通过添加更深层次的细节来增强大型共聚焦采集。


透明化处理，Alexa Fluor 488荧光染料标记血管的小鼠肾脏切片：76um的Z轴堆叠成像和三维重建

它可用于与共聚焦显微镜使用的样本厚度相当的样本，提供50um深度范围内的超分辨率数据。



通过这种方式，就可以使用常规的制备协议更彻底地研究原生的异质复杂样本。

使用高倍物镜（60x、100x）和低倍物镜（20x、40x）可以令空间分辨率的提升两倍，从而使得可以研究如组织、球状体、类器官和小生物体等复杂的三维模型。.

Thy1-GFP转基因小鼠大脑的海马体冠状切片；20x，0.75NA



可同时采集多个通道，从而缩短采集时间




为了在荧光团选择上提供最大的灵活性，并在没有光谱重叠的情况下实现最佳多通道成像，我们设计了这种仪器，使其能够在400到 750nm的整个波长范围内运行。通过利用SpinDisk Advance转盘系统的双相机功能，SIM Basic能够同时获取多个通道，从而实现更快的采集时间。

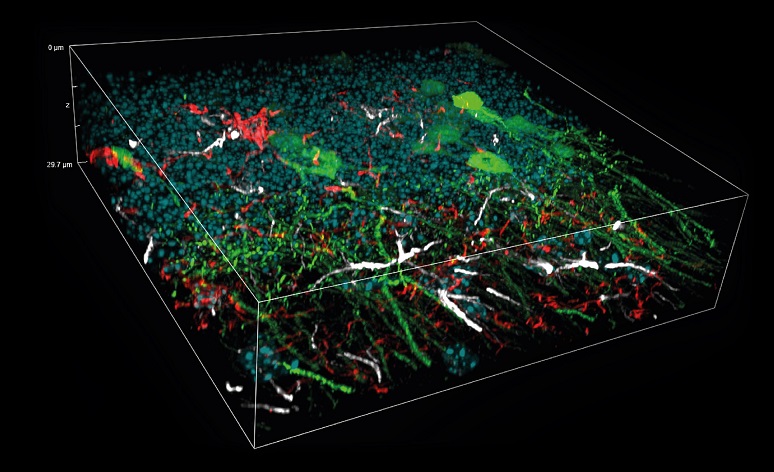

小鼠大脑组织切片的三维体积视图，显示了带有树突棘的神经元（绿色）、小胶质细胞（红色）、星形胶质细胞（白色） 和DNA（青色）;获得的总体积为30微米;使用60倍油浸物镜，数值孔径为1.4进行成像


SIM Basic的高速采集模式允许在高分辨率下捕获有意义的数据，同时最小化光照暴露，从而降低光毒性的风险。 利用这一功能可以探索脆弱或敏感的样本。

通过每秒超过10帧(视场大小为1024 x 1024像素)的时间分辨率，可以动态监测深层样本中的细胞和亚细胞变化。





此外，我们的XY显微镜压电定位台专为我们的SIMSCOP系列显微镜设计，以提供显微镜样本的电动XY定位。要访问SIMTRUM的XY显微镜定位台，请点击这里.




产品规格参数和手册

产品手册链接:

SIMTRUM提供的结构照明显微镜基础版能够与我们的转盘共聚焦显微镜配合使用，以实现约100纳米的分辨率。

参数 SIM Basic

SIM Spindisk (Upgrade)

Spin Disk System 详细信息请参阅 点击这里
视场 1024 x 1024 pixel (66 x 66 µm 100X | 333 x 333 µm 20X)
分辨率

横向分辨率 (FWHM)：~100 nm (100X NA 1.45)

轴向分辨率 (FWHM)：~300 nm (100X NA 1.45)

   DeepSIM    采集速度

 13fps (1024x1024px)
激光光谱范围 激发： 400-750 nm / 发射： 400-850 nm
物镜规格  放大范围从20倍到100倍
- 高数值孔径（NA）
- 平场复消色差校正
相机兼容性 任何像素尺寸为6.5µm的可触发相机
多摄像头选项 单摄像头 双摄像头可选
转盘升级 单模块解决方案 与SpinDisk Advance兼容的插件
成像模式 超分辨 | 宽场 超分辨 | 共聚焦转盘 | 宽场

可升级显微镜配置

 正置和倒置显微镜 倒置显微镜
软件 µManager /VisiView® / NIS Ele ments
安装条件 温度 23 ± 5°C, 湿度 70% RH或更低
重量 50.7 lbs | 23Kg 44 lbs | 20Kg
尺寸 13.8 (W) x 20.2 (L) x 11.4 (H) inches
352.0 (W) 514.0 (L) x 290.5 (H) mm		 14.0 (W) x 17.1 (L) x 11.4 (H) inches
356.0 (W) x 435.0 (L) x 290.5 (H) mm

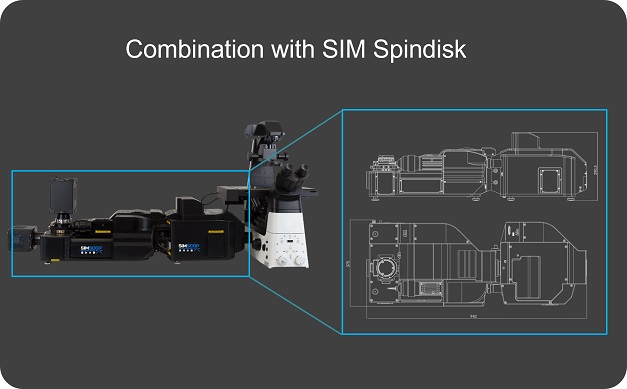

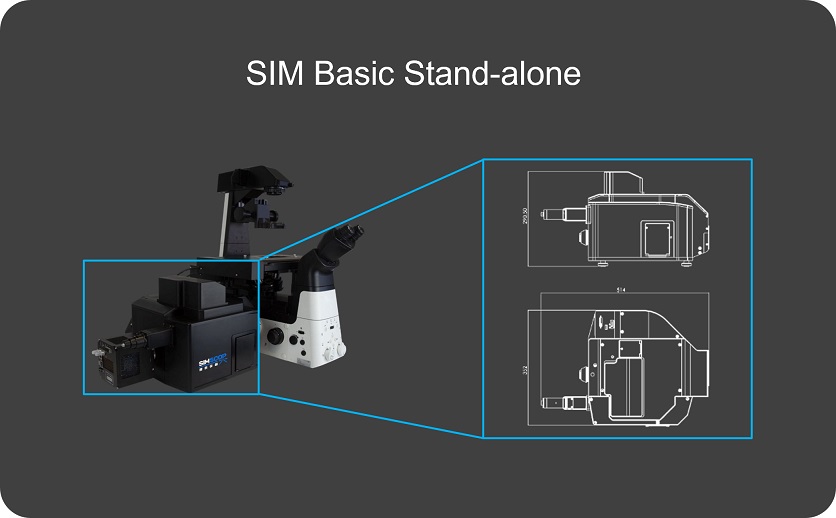

布局








  近年来，技术与应用的同步发展，促成了关于超分辨率（SR）技术或在生命科学应用中展示超分辨率的论文数量呈指数增长。然而，尽管这些技术潜力巨大，它们仍然存在一些主要与其成本和复杂度相关的限制。由于特殊的样本准备、深度穿透力不足以及昂贵的成本等负面因素，超分辨率技术尚未成为日常实验室工作的常规部分。

出于这些原因，在SIMTRUM，我们正在努力让所有研究者都能拥有超分辨率技术，并激发他们的科学发现潜能，迈向更高层次。

我们最新推出的产品SIM Basic，正是为了这一目标而研发的。它是首个基于结构化照明技术的超分辨率模块，能够与任何配备有相机接口的正立或倒置显微镜兼容。SIM Basic的使用就像共聚焦显微镜一样便捷，它使科研人员能够深入获取有关其生物样本的数据。

特别地，SIM Basic基于多点结构化照明系统，能够观察到XY分辨率约为100纳米的细胞结构，并且可以通过使用高倍（60X-100X）和低倍（20X-40X）物镜获得具有约300纳米Z分辨率的超分辨率光学层析图像。

下面是我们对SIM Basic在几种不同应用中的成像能力的详细内容。

应用1   低倍物镜的结构化照明显微镜

应用2   使用结构化照明显微镜观察活细胞的细节与动态

应用3   神经生物样本的深层结构化照明显微镜成像

应用4   对肺炎克雷伯菌单克隆抗体结合模式的可视化





结构光照明/转盘显微镜实采图集
高清视频与图片：如有需要高清版实采图与视频请与我们联系。



海拉细胞肌动蛋白（绿色）和内体（青色）染色 (压缩视频） 小鼠肠道切片 （压缩视频）
海拉细胞微管染色-红 (压缩视频） 透明小鼠大脑切片，带有表达 GFP 的神经元，厚度为 130 微米。(压缩视频）

海拉细胞内质网染色(压缩视频）

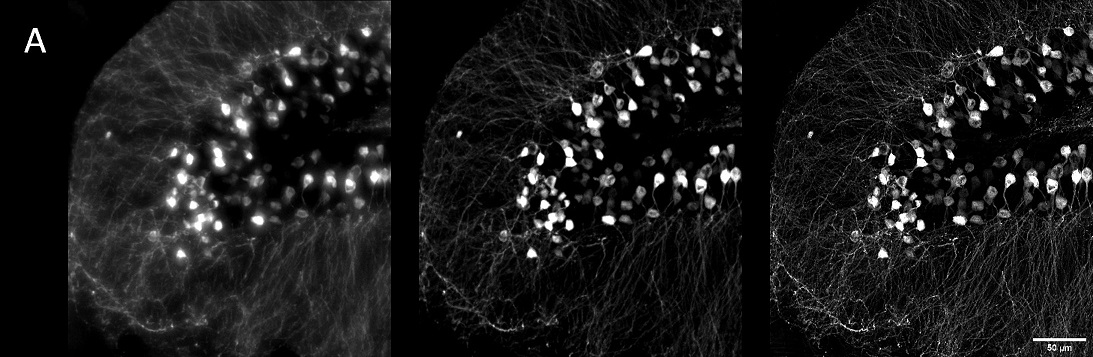

宽场                                                           共聚焦                                                           SIM

小鼠脑组织 20X 物镜

宽场                                                           共聚焦                                                           SIM
海拉细胞




参数

单点共聚焦Box

Basic

单点共聚焦

Basic

单点共聚焦

Advance

线扫共聚焦

Basic

线扫共聚焦

Advance

转盘共聚焦

Basic

转盘共聚焦

 Advance

 SIM 结构光 SIM 转盘共聚焦
图像帧率 4fps@512x512 4fps@512x512 4fps@512x512 10fps@1024x1024 14fps@1024x1024 100fps@2048x2048 100fps@2048x2048 13fps@1024x1024 13fps@1024x1024
分辨率 ~230 nm  ~230 nm  ~230 nm  ~230 nm  150-200nm ~230 nm  ~230 nm  ~100 nm  ~100 nm
图像深度 <100µm <100µm <100µm <100µm <600µm <200µm <200µm <50µm <200µm
激光数量 1 1 4 1 4 4 4 4 4
波长选择

405/445/488

/525/561/640(nm)

405/445/488/

525/561/640(nm)

405/488/561/

640(nm)

405/445/488/

525/561/640(nm)

405/488/561/

640(nm)

405/445/470/520/

528/555/640(nm)

405/445/470/520/

528/555/640(nm)

405/445/470/520/

528/555/640(nm)

405/445/470/520/

528/555/640(nm)
探测器 探测器 探测器 探测器 CMOS 相机 sCMOS 相机 sCMOS 相机 双sCMOS摄像头（单sCMOS可选） sCMOS 相机 双sCMOS摄像头（单sCMOS可选）
显微镜    倒置（正置可定制） 倒置（正置可定制） 倒置（正置可定制） 倒置（正置可定制）

倒置或

正置

倒置或

正置

倒置或

正置

 倒置
样品载物台

Z轴电动载物台

XY手动载物台

 XYZ 轴电动载物台

Z轴电动载物台

XY手动载物台

 XYZ 轴电动载物台  XYZ 轴电动载物台   XYZ 轴电动载物台   XYZ 轴电动载物台   XYZ 轴电动载物台
电子系统

电动滤光片

电动光圈

   电动滤光片 电动滤光片 电动滤光片 电动滤光片 电动滤光片
图像对比度 中 中 高 中 高 高 高 高 高
升级选项

升级到30fps高速

       更新到SPIN Disk SIM 100nm分辨率 更新到SPIN Disk SIM 100nm 分辨率
定制选项     是   是 是 是

应用



 生物医药：细胞的单色荧光显微观察、3D扫描。 生物医药：细胞的单色荧光显微观察、3D扫描。
生物医药：细胞和组织的三维荧光显微镜成像观察、多通道荧光检测。		 反射式3D显微成像、表面形状检测、材料和微电子器件表面形状的快速分析测量。 厚组织的快速3D成像、3D组织病理学图像检测、小动物组织和脑神经元、肝脏、肾脏等器官的3D组织形态学研究。 活细胞/组织的动态荧光成像，斑马鱼和线虫等小动物的显微镜观察。 活细胞/组织的动态荧光成像，斑马鱼和线虫等小动物的显微活体观察，以及多通道荧光细胞器的活体观察。 活细胞的动态荧光超分辨率成像技术可用于活细胞动态学研究，允许在细胞和亚细胞水平追踪生物变化。 活细胞的动态荧光超分辨率成像，以及对组织、类器官、球状体和小型生物体的三维成像。



Wide Field Raman Microscope Fluorescence / Photoluminescence Microscope Time Correlated Single Photon Counting (TCSPC) For SPAD Testing

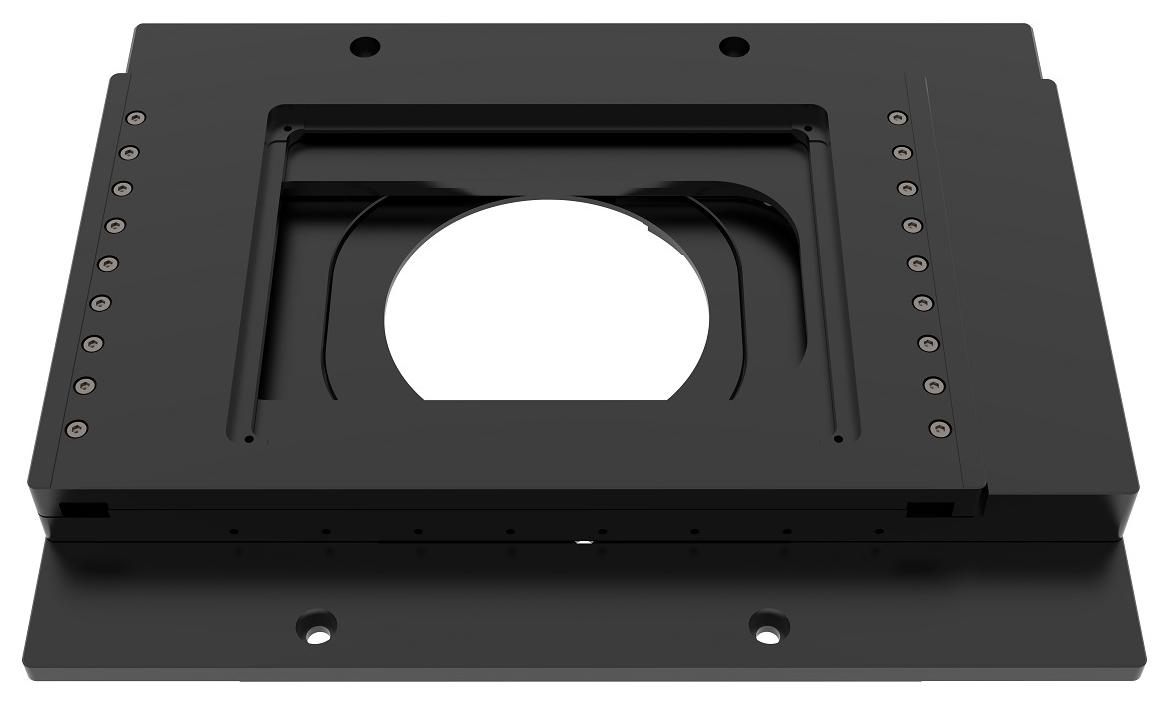

XY电动压电载物台
型号 ST-XY3-11075 ST-XY2-7550
图像
行程(mm) 110 X 75 75 X 50
驱动程序 压电电机 压电电机
最大负载能力(KG)
 1 1
最大速度(mm/s) 100 100
最小步长(nm) 20 (50, 100nm for option) 50
重复性(nm) +/-200 +/-200
位置传感器 光栅 光栅
材料 铝合金 铝合金
重量(KG) 3.3 2.5

我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)
