短波红外摄像机(SWIR)

概述规格型号指南镜头选择相关产品现在下单!

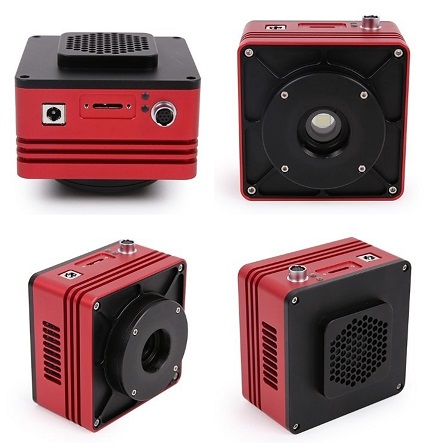

SIMTRUM STSWIR 系列 STSWIR1300KMA 相机是一款 TE-Cooling USB3.0 InGaAs SWIR 相机，采用 Sony IMX990 ½ - 型短波红外 (SWIR) 图像传感器。它适用于在可见光范围和 SWIR 范围内捕获图像，涵盖 400 nm 至 1700nm。使用更小的 5um 像素尺寸，成像显示出更高的定量研究精度。

我们还提供 STSWIR330KMA 相机，它采用 Sony IMX991 ¼” – 型短波红外 (SWIR) 图像传感器。这是您的另一个不错的选择。

特征

- InGaAs SWIR USB3.0相机

- 内置热电冷却器

- 高达 1.3MP 的高分辨率

- 可见光和 SWIR 成像 400nm-1700nm

- 高灵敏度低噪音

- 高量子效率

应用

- 电子板检查

- 太阳能电池检查

- 半导体检测

- 传输观察

- 生产检验、识别和分类

- 水可视化

- 体温观察

- 监视

- 防伪

- 短波红外高端夜视安防应用也是最佳选择

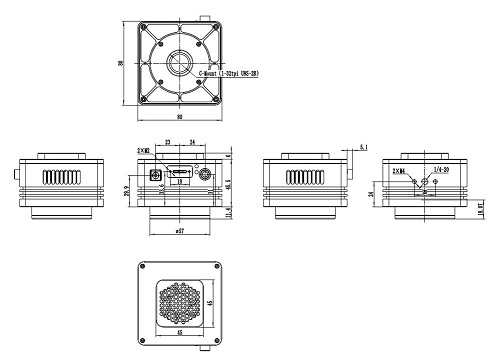

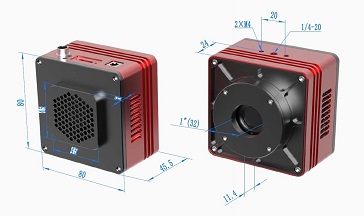

尺寸

产品规格和手册

产品手册:

参数	STSWIR1300KMA 1.31M 像素 1/2” CMOS USB3.0工业相机	STSWIR330KMA 0.33M 像素 1/4” CMOS USB3.0工业相机
传感器型号	索尼IMX990-AABA-C	索尼IMX991-AABA-C
传感器类型	InGaAs
光谱范围	400nm-1700nm
像素大小	5.0 um x 5.0 um
传感器大小	1/2”	1/4"
模数转换器	12位/8 位
帧率	8 Bit: 132fps@1280x1024 / 253fps@640x512 12 Bit: 70fps@1280x1024 / 135fps@640x512	8 Bit: 258.8fps@640x512 / 486.1fps@320x256 12 Bit: 137.7fps@640x512 / 258.0fps@320x256
图像缓冲区	512MByte
转换增益	44.3e/ADU
动态范围	58.7dB
读出噪声	211e
全井	181.6ke
最大信噪比	52.6dB
灵敏度	121mV
暗电流	383e/s(0°C) 510e/s(10°C) 638e/s(20°C)
增益范围	1x-15x
接触时间	50us-3600sec	50us-60sec
快门	全局快门
分级	软件2x2,3x3,4x4
数据接口	USB3.0
数据格式	单声道8/单声道12
数字输入输出	1路光耦隔离输入，1路光耦隔离输出，2路非隔离输入输出
散热性能	低于环境温度25-30°C
滤光片	-	400-1800nm(默认) / 1030-1800nm (可选)
CRA	-	2.35 度
一般规格
电源	使用USB3.0和12V电源适配器供电
能量消耗	<2.1W(无冷却) / <25W(冷却)
温度	工作温度 -20~60°C, 储存温度 -40~85°C
流动性	20%-80%, 无结露
尺寸	80mm x 80mm x 62.9mm	80mm x 80mm x 45.5mm
重量	648g	380g
镜头座	C型接口
软件	开发工具包
操作系统	Win32/WinRT/Linux/macOS/安卓
认证	CE, FCC

光谱响应
STSWIR1300KMA

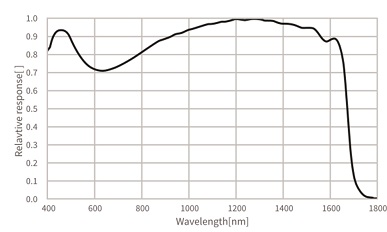

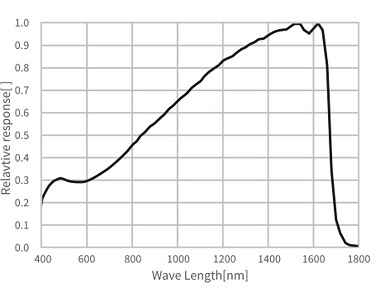

STSWIR1300KMA 光谱响应		STSWIR1300KMA 量子效率

STSWIR330KMA

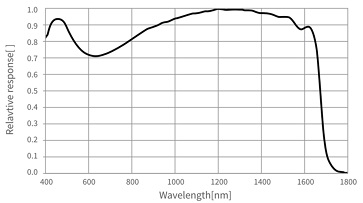

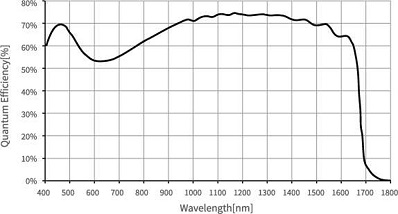

STSWIR330KMA Relative 相对量子效率		STSWIR330KMA Absolute 绝对量子效率

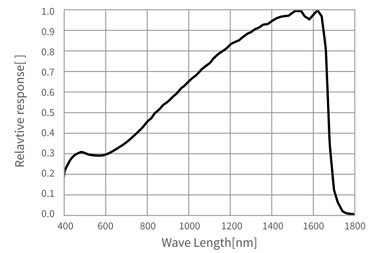

	STSWIR330KMA 光谱响应

型号指南

型号

图像传感器

像素尺寸(μm)

G 灵敏度暗型号

FPS/分辨率

分级

接触时间

STSWIR1300KMA

1.3M/IMX990(M)
1/2”(6.40x5.12)

5 x5

121mV with 1/30s
1.0mV with 1/30s

132@1280x1024
253@640x512

1x1

50us~3600s

STSWIR330KMA

0.33M/IMX991(M)
1/4”(3.20x2.56)

5 x5

121mV with 1/30s
1.0mV with 1/30s

258.8@640x512
486.1@320x256

1x1
1x1

50us~60s

* C: 颜色; M: 单色

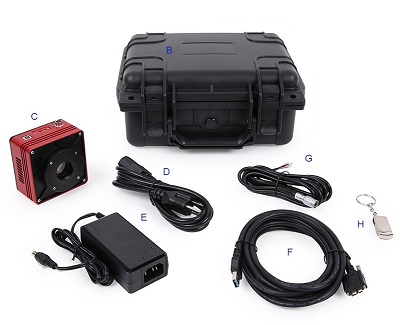

包装信息

标准套餐
B	3-A安全设备箱: 长:28cm 宽:23cm 高:15.5cm (1pcs, 2.8Kg/ box); 外箱尺寸: 长:28.2cm 宽:25.2cm 高:16.7cm(待定)
C	一台STSWIR系列相机(C-mount)
D	D1, D2, D3 and D4 分别为国标、美标、欧标、英标电源线
E	电源适配器: 输入: AC 100~240V 50Hz/60Hz, 输出: DC12 V 3A
F	高速USB3.0 A 公转B公镀金连接线/1.5m
H	一根外置触发控制线
G	CD (驱动程序和实用程序软件, Ø12cm)

2/3"
型号	波长 (nm)	分辨率 (lp/mm)	焦距 (mm)	F/#	光学畸变	视场角			工作距离(m)	过滤线程	Mount
型号	波长 (nm)	分辨率 (lp/mm)	焦距 (mm)	F/#	光学畸变	D	H	V	工作距离(m)	过滤线程	Mount
TPL-0814SWIR-S	900-1700	60	8.5	F1.4-F16	-1.20%	61°	54.8°	42.8°	0.2m-∞	M35.5x0.5	C
TPL-1214SWIR-S	900-1700	40	12.5	F1.4-F22	-0.40%	46.8°	38.2°	29.2°	0.2m-∞	M35.5x0.5	C
TPL-1614SWIR-S	900-1700	40	16.3	F1.4-F22	-0.40%	36.6°	29.6°	22.4°	0.2m-∞	M35.5x0.5	C
TPL-2514SWIR-S	900-1700	60	25	F1.4-F16	-0.50%	23.6°	19°	14.4°	0.2m-∞	M35.5x0.5	C
TPL-5020SWIR-S	900-1700	60	50	F2.0-F32	-0.10%	12.36°	9.92°	7.45°	0.4m-∞	M35.5x0.5	C
TPL-NV7525SWIR	900-1700	90	75	F2.5-F16	0.32%	6.24°	4.98°	3.72°	265mm-480mm	M30.5x0.5	C
1"
型号	波长 (nm)	分辨率 (lp/mm)	焦距 (mm)	F/#	光学畸变	视场角			工作距离(m)	过滤线程	Mount
型号	波长 (nm)	分辨率 (lp/mm)	焦距 (mm)	F/#	光学畸变	D	H	V	工作距离(m)	过滤线程	Mount
TPL-2518SWIR	900-1700	100	25	F1.8-F16	-0.50%	35.49°	28.5°	21.74°	0.3m-∞	M30.5x0.5	C
TPL-3514SWIR	900-1700	50	35	F1.4-F16	0.08%	25.75°	20.57°	15.62°	0.3m-∞	M37x0.75	C
TPL-5014SWIR	900-1700	50	50	F1.4-F16	0.05%	18.18°	14.48°	10.97°	0.5m-∞	M46x0.75	C
TPL-NV2514SWIR	900-1700	40	25	F1.4-F22	-0.15%	36°	27.8°	21°	0.3m-∞	M40.5x0.5	C
28mm
型号	波长 (nm)	分辨率 (lp/mm)	焦距 (mm)	F/#	光学畸变	视场角			工作距离 (m)	过滤线程	Mount
型号	波长 (nm)	分辨率 (lp/mm)	焦距 (mm)	F/#	光学畸变	D	H	V	工作距离 (m)	过滤线程	Mount
TPL-NV5014SWIR	900-1700	90	50	F1.4	-0.22%	27.26°	22.02°	16.62°	0.3m-∞	M77x0.75	C
TPL-NV2520SWIR	900-1700	40	25	F2.0-F22	-2.30%	56.2°	48.2°	32.4°	0.25m-∞	M72x0.75	C
4/3"
型号	波长 (nm)	分辨率 (lp/mm)	焦距 (mm)	F/#	光学畸变	视场角			工作距离 (m)	过滤线程	Mount
型号	波长 (nm)	分辨率 (lp/mm)	焦距 (mm)	F/#	光学畸变	D	H	V	工作距离 (m)	过滤线程	Mount
TPL-1NV3514SWIR	900-1700	60	35	F1.4-F16	-0.40%	31.2°	25.4°	18.7°	0.3m-∞	M77x0.75	C

显微镜相机

相机类别	分辨率	像素大小	每秒传输帧数	波长	注意
显微镜 TE 冷却 USB3.0 CCD相机	1.5MP to 12MP	6.45um to 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0CCD相机	1.5MP to 12MP	6.45um to 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头	24MP and 61MP	5.94um and 3.76um	高达 190FPS	380nm -650nm	紫外线扩展可用
TE-冷却USB3.0 CMOS相机	10MP to 45MP	4.63um to 2.31um	高达 96FPS	380nm - 650nm	红外截止滤光片
TE-冷却USB3.0CMOS摄像头外部触发器	0.5MP / 0.5MP	6.9um / 9um	20FPS	380nm - 650nm	外部触发器
显微镜USB3.0 CMOS相机	0.5MP to 45MP	6.9um to 1.55um	高达 520FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0CMOS摄像头紫外线增强型	1.3MP to 10MP	9.7um to 4.6um	高达 86FPS	200nm -1100nm
显微镜USB3.0 CMOS相机附ISP	1.5MP to 45MP	3.4um to 1.2um	高达165FPS	380nm - 650nm	红外截止滤光片 / ISP
目镜USB3.0 CMOS相机	5MP	2um	30FPS	380nm - 650nm	红外截止滤光片
HDMI彩色CMOS相机	2MP to 8MP		60FPS	380 - 1100nm
UV和NIR增强型CMOS相机	4.2/8MP, 2.1/4.1MP		高达 200FPS	200-1100nm	紫外或近红外增强

科学相机

类型	型号	波长	传感器类型	分辨率	像素大小	帧率	QE
X射线 sCMOS 相机	XF95	80-1000eV	BSI sCMOS	2048 x 2048	22.5um or 13.3um	48	~100% 全范围
XUV/VUV 相机	maxCam	1-300nm	BSI/FSI CCD	1024 x 255	26um		参考手册
高速 sCMOS 相机	Dhyana 2100	200-1100nm	FSI CMOS / 单声道	5220(水平) x 4096(垂直)	4.5um x 4.5um	450fps@8bit	63%@520nm
高速 sCMOS 相机	Dhyana 9KTDI	200-1100nm	BSI sCMOS TDI/单声道	9072	5um x 5um	510kHZ@8bit	82%@550nm,
冷却高灵敏度 sCMOS相机	95V2	200-1100nm	BSI sCMOS/单声道	2048(水平) x 2048(垂直)	11μm x 11μm	48fps@12bit 标准	95%@560nm
	400BSI V2	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	74fps@CL, 40fps@USB3.0	95%@600nm
	400BSI V3	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	100fps@CL, 40fps@USB3.0	95%@600nm
	400D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2040(垂直)	6.5μm x 6.5μm	35fps@16bit	72%@595nm
	400DC	200-1100nm	FSI sCMOS/彩色	2048(水平) x 2044(垂直)	6.5μm x 6.5μm	22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机	6060BSI	200-1100nm	BSI sCMOS/单声道	6144(水平) x 6144(垂直)	10μm x 10μm	26.4fps@12位标准	95%@580nm
	4040BSI	200-1100nm	BSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	90%@550nm
	6060FSI	200-1100nm	FSI sCMOS/单声道	6144(水平) x 6144(垂直)	10μm x 10μm	44fps@12位标准	72%@550nm
	4040FSI	200-1100nm	FSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	74%@600nm
紧凑型工业 sCMOS 相机	401D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	40fps@16bit, 45fps@8bit	72%@595nm
	401A-G	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	401A-U	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	201D	200-1100nm		2048(水平) x 1152(垂直)	6.5μm x 6.5μm	70fps@16bit, 80fps@8bit	72%@595nm

增强型 CMOS 相机

类型	时间分辨 iCMOS	H高速门控 iCMOS 相机		高速荧光 iCMOS 相机
类型	时间分辨 iCMOS	540M/秒	1000M/秒	荧光 (1000 FPS)	荧光 (2000 FPS)
产品图片
帧率	162 帧/秒	540 帧/秒	1000 帧/秒	1000 帧/秒 - 7500 帧/秒	2000 帧/秒 - 6400 帧/秒
传感器分辨率	1920 x 1200 像素	1696 x 1710 像素	1280 x 1024 像素	1280 x 1024 像素	1920 x 1080 像素*
像素大小	5.86 x 5.86 µm	8 x 8 µm	6.6 x 6.6 µm	6.6 x 6.6 µm	10 x 10 µm
光子增益（最大）	50000 lm/m^2/lx	11000 lm/m^2/lx	11000 lm/m^2/lx	36000 lm/m^2/lx	36000 lm/m^2/lx
门控重复率	100 or 300Khz	100khz	100khz	100khz	100khz
增压器	18mm 增压器	双极增压器	双极增压器	单极增压器	单极增压器
位深	10 位 and 12 位	8 位	8 and 12 位	8 and 12 位	8 位
最短曝光时间	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)

成像增强管

类型	时间分辨图像增强器		高速图像增强器
类型	型号 18	型号 25	型号 18	型号 25
产品图片
输入直径	18mm	25mm	18mm	25mm
有效面积	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm	第二代: ø 17.5 mm,第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复	100 kHz, 300 kHz or 1 MHz	100 kHz, 300 kHz or 1 MHz	100khz Or 300khz , 2.5 MHz 突发模式	100khz Or 300khz, 2.5 MHz 突发模式
Min. 栅极宽度	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)
帧率	高达 500 帧/秒	高达 500 帧/秒	高达 1,000,000 帧/秒	高达 1,000,000 帧/秒
光子增益	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000

短波, 中波, 长波红外相机

产品		光谱范围	分辨率	冷却	特征
短波红外相机		400-1700nm	1.3MP, 0.3MP	未冷却
中波红外相机	中红外探测器	3.7um至4.8um	0.08MP, 0.3MP,1.5MP	冷却
	中红外探测器	3.7um至4.8um	0.08MP, 0.3MP,1.5MP	冷却
	双波段探测器	3.7至4.8um\|7.7 至9.5um	320*256px	冷却
长波红外相机	冷却LWIR探测器	7.7um至9.4um	0.08MP, 0.3MP	冷却
	冷却LWIR探测器	7.7um至9.4um	0.3MP	冷却
	长波红外热像仪	8至14um	0.08MP, 0.3MP,1.5MP	未冷却	广泛的温度范围
	用于皮肤筛查的热像仪	8至14um	320*256px	未冷却	体温
	手机热像仪	8至14um	256*192px	未冷却	为智能手机用
	紧凑型热像仪	8至14um	0.08MP, 0.3MP	未冷却	对于闭路电视，无人机

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		STSWIR1300KMA Short-Wave Infrared Camera (SWIR), Sensor 1.3Mega Pixel, color mode: Monochromatic, FPS 132@1280x1024, Exposure 50us~3600s Without Lens		4-6 Weeks	$18300.00
		STSWIR330KMA Short-Wave Infrared Camera (SWIR), Sensor 0.33Mega Pixel, color mode：Monochromatic, FPS 258.8@640x512, Exposure 50us~60s Without Lens		4-6 Weeks	$12500.00

STSWIR330KMA - Parameter

STSWIR1300KMA - Parameter

STSWIR330KMA - Download

STSWIR1300KMA - Download
