Products / 成像 /科学 CMOS 相机 /UV-NIR sCMOS 相机(200-1100nm) /高灵敏度SCMOS相机 /

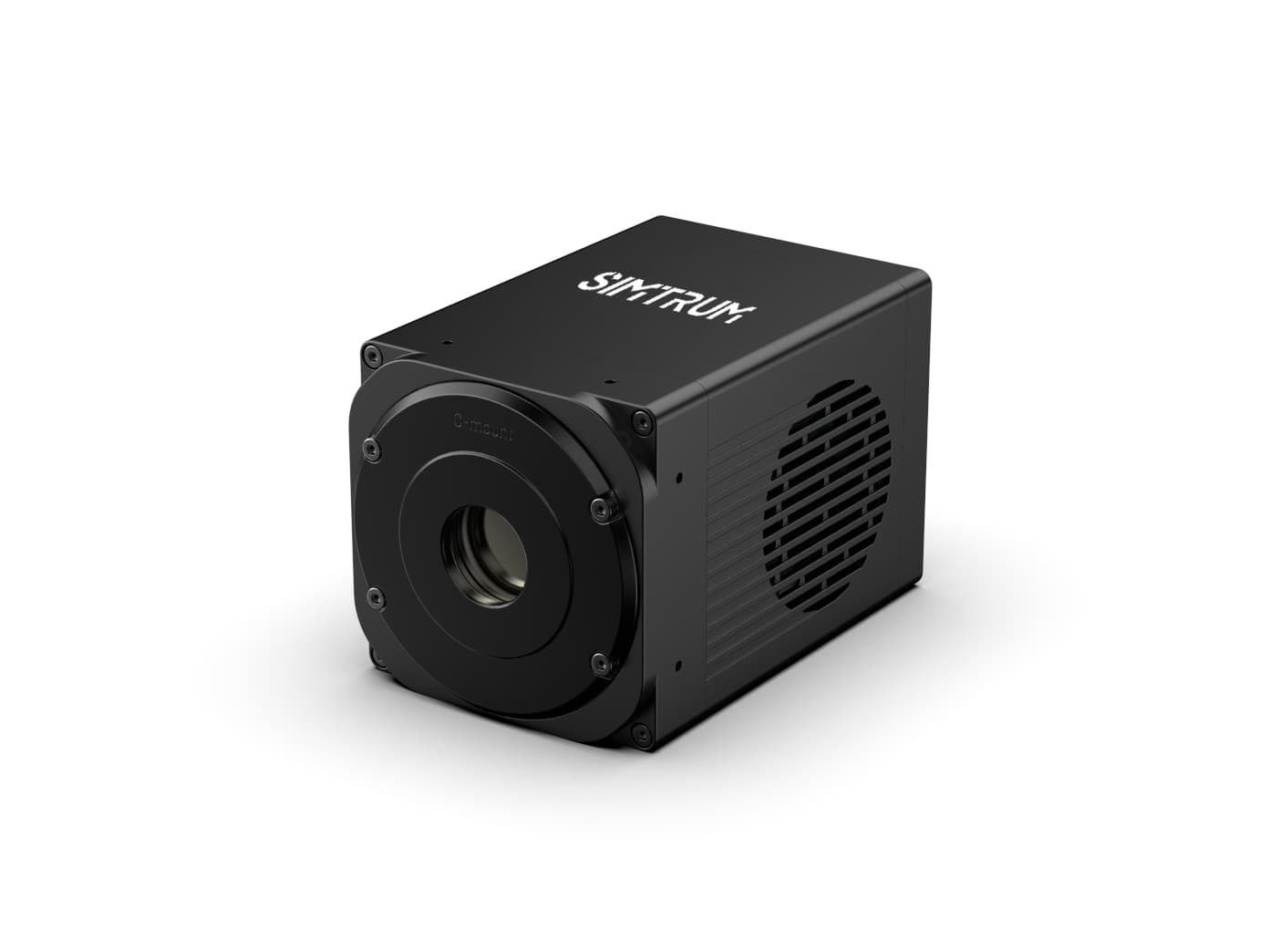

高灵敏度SCMOS相机

选型指南 95BSI V2 400BSI V3 400BSI V2 400D/DC 相关产品联系下单！

请查看下表了解各个规格

产品手册英文版：Cooled BSI/FSI sCMOS Camera

型号	Dhyana 400BSI V3	Dhyana 400BSI V2	Dhyana 95BSI V2	Dhyana 400D	Dhyana 400DC
传感器型号	背照式CMOS	背照式CMOS	背照式CMOS	场发射CMOS	场发射CMOS
传感器型号	Gpixel GSENSE2020BSI	Gpixel GSENSE2020BSI	Gpixel GSENSE400BSI	Gpixel GSENSE2020	Gpixel GSENSE2020s
快门类型	滚动/全局	滚动/全局	滚动	滚动	滚动
彩色 / 单色	单色	单色	单色	单色	彩色
阵列对角线	18.8 毫米	18.8 毫米	31.9 毫米	18.8 毫米	18.8 毫米
有效面积	13.3 毫米 x 13.3 毫米	13.3 毫米 x 13.3 毫米	22.5 毫米 x 22.5 毫米	13.3 毫米 x 13.3 毫米	13.3 毫米 x 13.3 毫米
分辨率	2048（水平）x 2048（垂直）	2048（水平）x 2048（垂直）	2048（水平）x 2048（垂直）	2048（水平）x 2040（垂直）	2048（水平）x 2044（垂直）
像素大小	6.5微米 x 6.5微米	6.5微米 x 6.5微米	11微米×11微米	6.5微米 x 6.5微米	6.5微米 x 6.5微米
量子效率	95%@600nm	95%@600nm	95%@560nm	72%@595nm	80%@600纳米
全阱容量	45ke-	45ke-	HDR：80ke-； STD：100ke-	45ke-	45ke-
动态范围	90分贝	86分贝	90分贝	86.6分贝	86.6分贝
帧速率	HDR 模式：74fps@CameraLink/ 40fps@USB3.0 高速模式：100fps@CameraLink	74帧/秒@CameraLink 40帧/秒@USB3.0	24fps@16bit HDR， 48fps@12bit STD	35帧/秒@16位	22帧/秒@8位； 16帧/秒@16位
读出噪声	CMS: 1.1e-(Median)/ 1.2e-(RMS)	CMS: 1.1e-(Median)/ 1.2e-(RMS)	1.6e-(Median)/ 1.7e-(RMS)	HDR: 2.5e-; HighGain: 2e-	HighGain: 1.7e-
曝光时间	6.6μs至10s	6.6μs至10s	21μs~10s	13μs至10s	21μs至10s
DSNU	0.2e-	0.2e-	0.2e-	无	无
PRNU	0.3%	0.3%	0.3%	零	零
冷却方式	空气和液体	空气和液体	空气和液体	强制通风	强制通风
冷却温度	低于环境温度 45℃	低于环境温度 45℃	低于环境温度 45°C	强制空气（环境温度 +25°C）：-10°C	强制空气（环境温度 +25°C）：-10°C
暗电流	空气：0.15e-/p/s@-15°C；液体：0.10e-/p/s@-25°C	空气：0.15e-/像素/s@-15°C，液体：0.10e-/像素/s@-25°C	空气：0.5e-/像素/秒，液体：0.25e-/像素/秒	0.12 e-/像素/秒 @ -10℃	0.12 e-/像素/秒 @ -10℃
分箱	2x2、4x4	2x2、4x4	2x2、4x4	2x2	2x2
ROI	支持	支持	2048x1024, 2048x512, 1608x1608, 1200x1200， 1024x1024, 512x512, 256x256	支持	支持
时间戳	零	零	1μs 精度	零	零
触发模式	硬件和软件	硬件和软件	硬件和软件	硬件和软件	硬件和软件
输出触发信号	曝光、全局、读出、高水平、低水平	曝光、全局、读出、高水平、低水平	曝光、全局、读出、高水平、低水平	曝光、全局、读出	曝光、全局、读出
触发接口	SMA	SMA	SMA	SMA	Hirose
数据接口	USB3.0/Cameralink	USB3.0/Cameralink	USB3.0/Cameralink	USB3.0	USB3.0
数据位深度	16位	16位	16位	16位	16位
可选接口	C 接口	C 接口	C 接口和 F 接口	C 接口	C 接口
电源	12伏/8安	12伏/8安	12伏/8安	12伏/8安	12伏/8安
功耗	45 瓦	60 瓦	60 瓦	60 瓦	50 瓦
尺寸	85 毫米 x 85 毫米 x 127 毫米	85 毫米 x 85 毫米 x 125 毫米	C口：100mm x 118mm x 127mm； F口：100mm x 118mm x 157mm	120 毫米 x 119 毫米 x 121 毫米	120 毫米 x 119 毫米 x 121 毫米
重量	995克	1460克	1613克	1853克	1853克
软件	Mosaic/LabVIEW/Matlab/ Micromanager/MetaMorph	Mosaic / LabVIEW / Matlab / Micromanager / MetaMorph	Mosaic / LabVIEW / Matlab / Micromanager / MetaMorph	Mosaic / LabVIEW / Matlab / Micromanager	Mosaic / LabVIEW / Matlab / Micromanager
软件开发工具包	C/C++/C#	支持	C / C ++	支持	支持
操作系统	Windows/Linux	Windows/Linux	Windows/Linux	Windows/Linux	Windows/Linux
操作环境	温度0~40℃/ 湿度10~85%	温度0~40℃ / 湿度10~85%	温度0~40℃ / 湿度10~85%	温度0~40℃ / 湿度10~85%	温度0~40℃ / 湿度10~85%

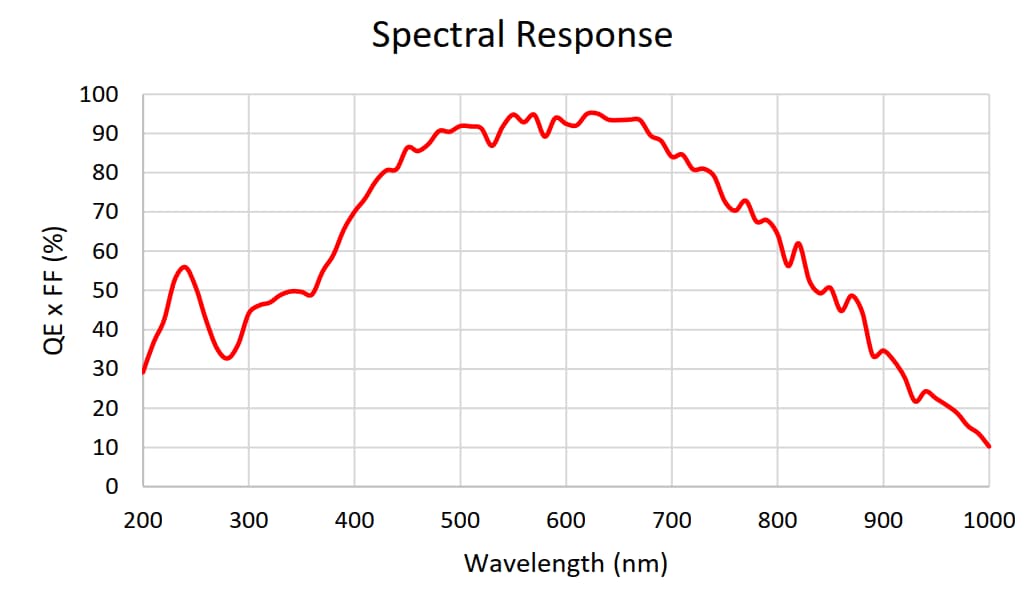

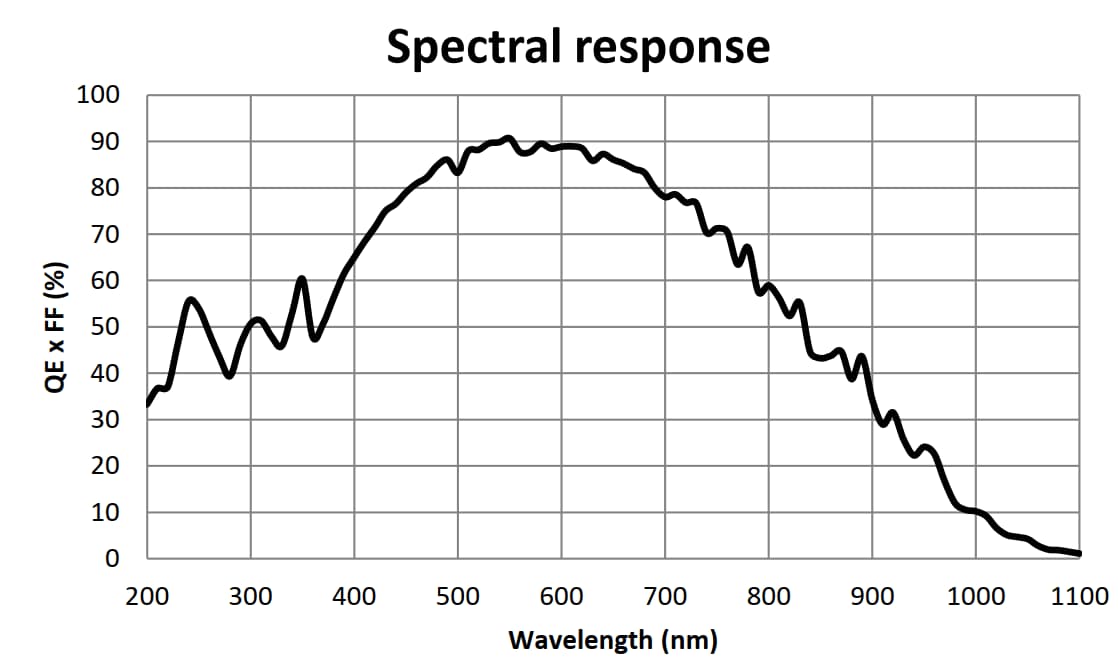

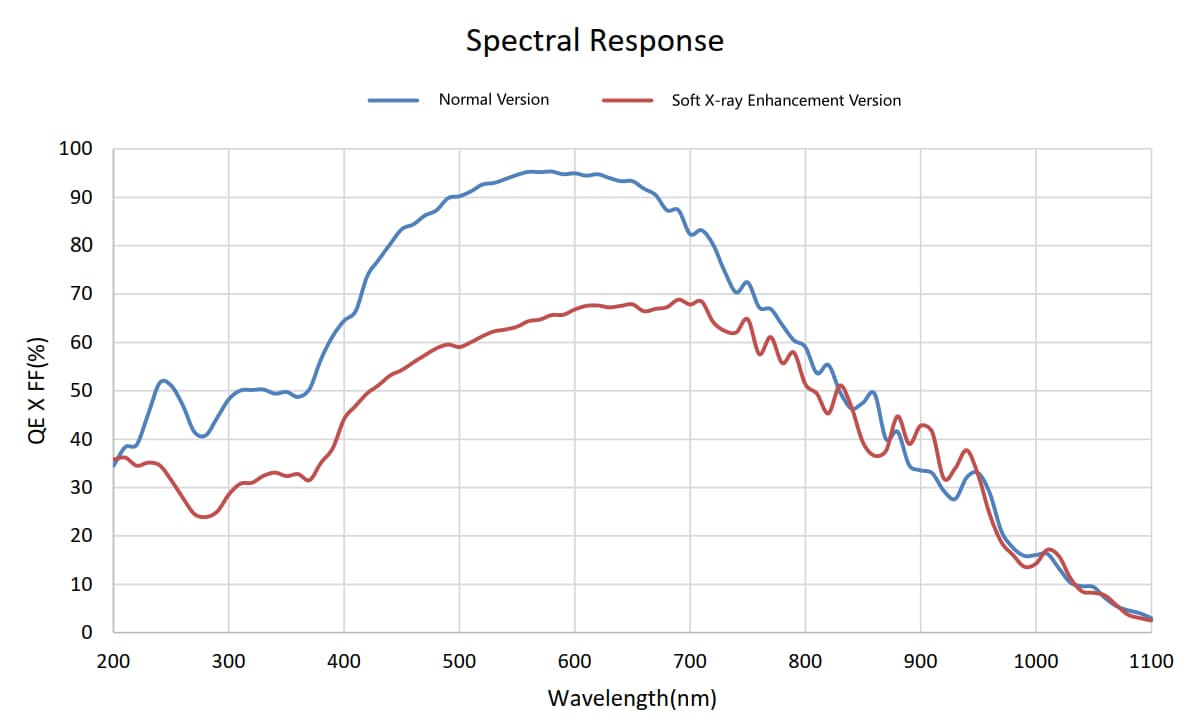

Dhyana 400BSI V3 量子效率图

Dhyana 400BSI V2 量子效率图

Dhyana 95V2 量子效率图

Dhyana 400D量子效率图

Dhyana 400D Quantum Efficiency Graph

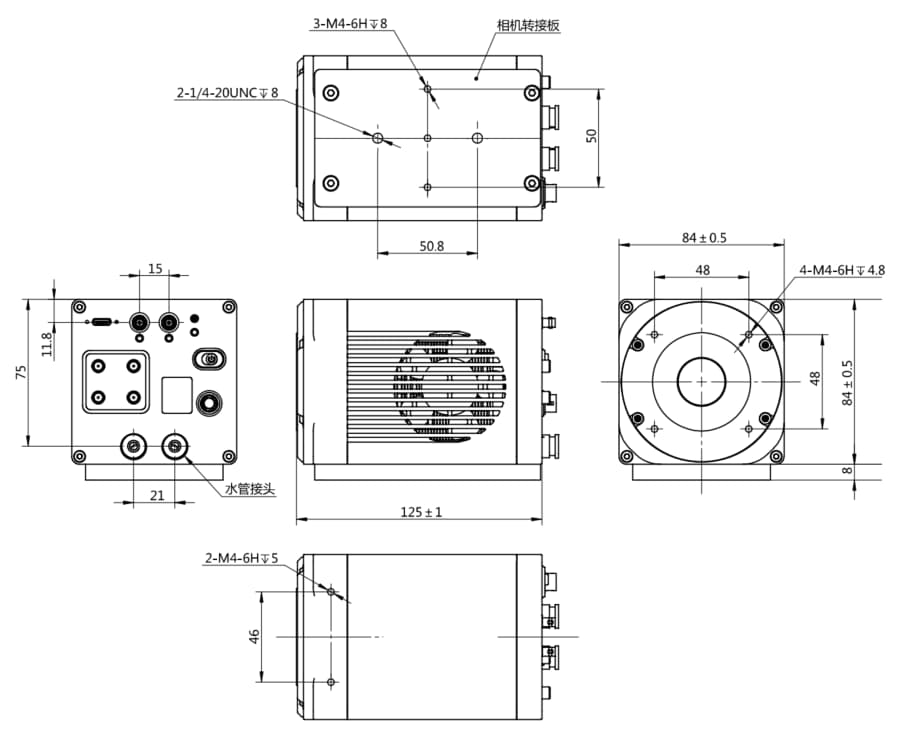

Dhyana 400BSI V3结构图（单位：mm）

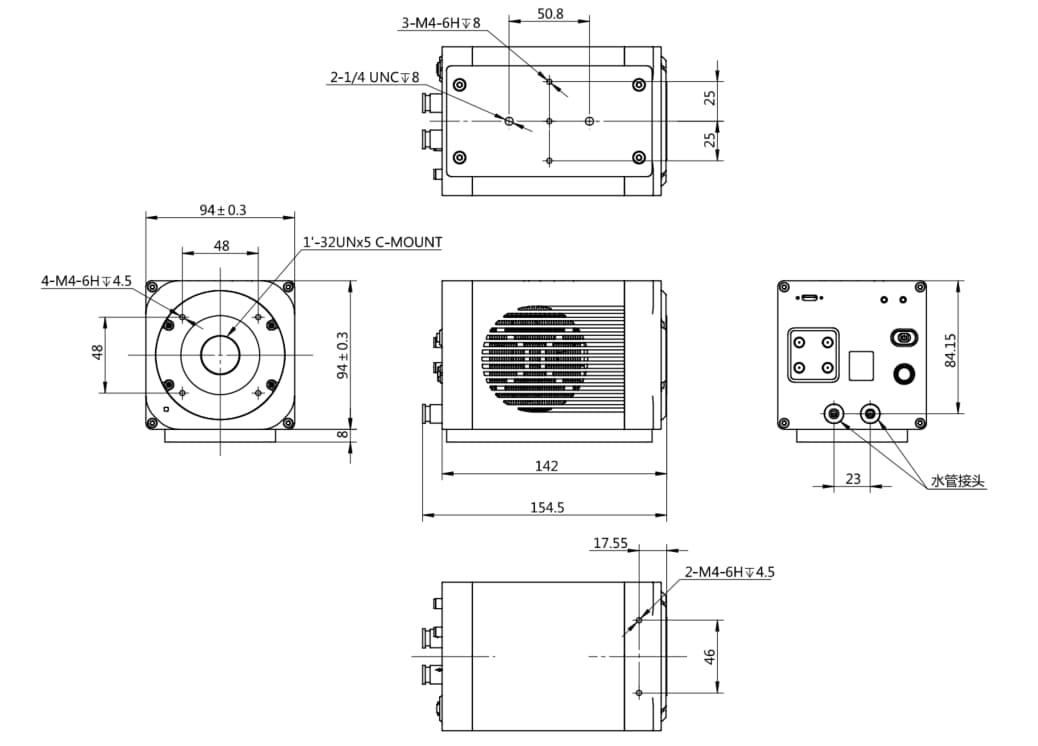

Dhyana 95V2结构图（单位：mm）

Dhyana 400BSI V2结构图（单位：mm） Dhyana 400BSI V2 Structure (unit: mm)

Dhyana 400D结构图（单位：mm）

Dhyana 400D Structure (unit: mm)

Dhyana 400DC结构图（单位：mm）

Dhyana 400DC Structure (unit: mm)

The Dhyana 95BSI V2 是一款紧凑但功能强大的相机，旨在成为其应用领域的行业标准。Dhyana 95 体积小巧但功能强大，量子效率高达 95%，读出噪声极低，传感器尺寸为 2 英寸，是生命科学和材料研究成像的理想选择。Dhayana 95 提供水冷或强制风冷系统、USB3.0 或 CameraLink 选项。

在上面的“规格”或“功能”选项卡中发现 Dhyana 95，或者联系我们寻求帮助。

主要特点

量子效率 (QE) 95% @ 560nm
超低读出噪音
尺寸更小，功能更多
速度加倍，读取速度更快
卓越的背景和精确的校准

95% 量子效率和优异的信噪比

Dhyana95 V2采用背照式sCMOS减薄芯片技术，避免了布线层的光干扰，在紫外、可见及近红外波段均具有优异的响应能力，峰值量子效率高达95%@560nm，在入射光子数大于3个时，能够比典型97%峰值QE的EMCCD相机拥有更优异的SNR性能。

100Ke - 满阱容量，高动态范围

得益于11um大像素，Dhyana95 V2的满阱容量可达10万电子，先进的高动态（HDR）模式，通过双通道增益结合，可实时呈现暗部和亮部细节丰富的高质量图像，在生命科学等应用领域非常有用。

2 英寸面积，大视野

2英寸阵列不仅可以适应更多的光学接口、提供更大的视野，还可以使用更少的镜头切换来找到样品上感兴趣的区域。

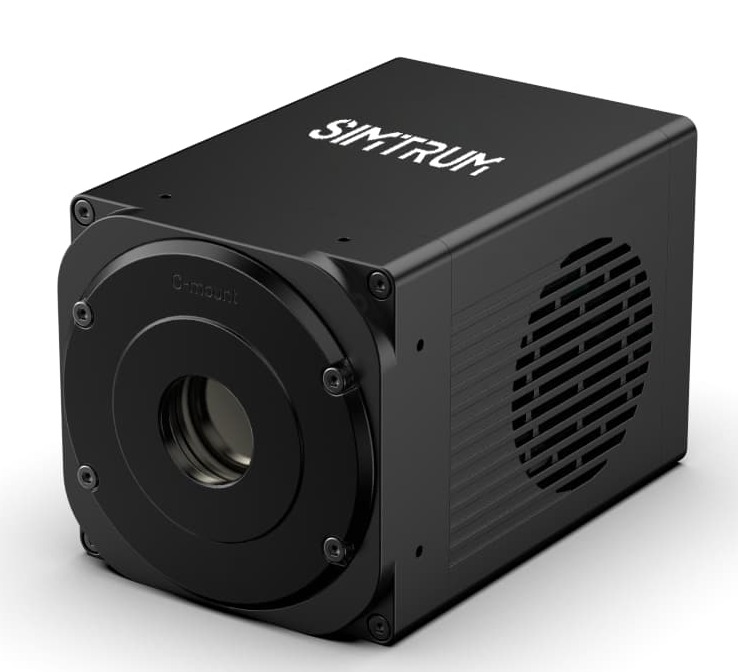

Dhyana400BSI V3 – BSI sCMOS 相机设计更轻，功耗更低，便于集成并安装在小空间内

Dhyana 400BSI V3 无疑是配备 Gpixel Gsense2020BSI 传感器的最佳相机，其设计易于集成，适合小空间使用，功耗更低，可提供可信赖的结果，以便您或您的客户做出正确的决策。

特征

- 95%@600nm 峰值量子效率

- 6.5μm x 6.5μm 像素尺寸

- 2048 x 2048分辨率

- 100fps@CL，40fps@USB3.0

- CameraLink 和 USB3.0

产品手册链接：

更轻便、更省电重量仅为 995 克，功耗仅为 45W，使得 Dhyana 400BSI V3 成为同类产品中最轻、功耗最低的产品，因此易于集成并安装在小空间内。

100fps@4MP Dhyana 400BSI V3 从 74fps 升级到 100fps，在 CameraLink 模式下达到 4MP 分辨率的极限读出速度。您还可以通过 ROI 功能获得更高的帧率支持。

滚动快门控制模式 Dhyana 400BSI V3 开发了一种名为滚动快门控制模式的新技术，该技术允许用户添加定义的线时间延迟或狭缝高度以同步光片显微镜等应用中的扫描模式。

量子效率


典型应用 - 低光成像：STORM、PALM、SIM 等。 - 高速成像：钙、FRET、TIRF、高含量等。 - 同步扫描：光片、旋转盘共聚焦、光谱等。


尺寸（单位：毫米）

Dhyana 400BSI 是一款结构精良的 sCMOS 相机。Dhyana 400 BSI 采用量子效率高达 95% 的 BSI 传感器，以惊人的 74 fps 帧速率运行，且读出噪声水平极低。这使其成为需要超高分辨率成像和显微镜的成像系统的理想选择。Dhayana 400BSI 提供水冷或强制风冷系统、USB3.0 或 CameraLink 选项。

在上面的规格或功能选项卡中发现 Dhyana 400BSI，或者联系我们寻求帮助。

主要特点

量子效率 (QE) 95% @ 600nm
74fps 帧率
超低读出噪音

像素校正、DSNU/PRNU校准，定量分析更精准

为了提升相机的整体性能，Dhyana 400BSI V2在DSNU（暗信号不均匀性）和PRNU（光响应不均匀性）方面进行了特性校准。校准后，DSNU值从0.3e-降低到0.2e-，PRNU值从1.6%降低到0.3%。因此，新升级的相机具有更完善的功能，使其更适合定量分析应用。

光谱响应范围宽，灵敏度高

Dhyana 400BSI V2拥有超低的噪声，量子效率的优势非常显著，这对于科学应用而言是一个巨大的突破，不仅在可见光区域，而且在紫外和近红外区域也同样如此。

使用 CameraLink 时为 74fps，使用 USB3.0 时为 40fps，数据捕获速度更快

除了信噪比优势，Dhyana 400BSI V2 还提升了传输速度，全新 CameraLink 接口满足高端成像研究对更高帧率的需求，并通过硬件改进提升 USB 3.0 吞吐量，在 4.2 MP 全分辨率下实现了 CameraLink 74fps 的极限传输速率，USB3.0 40fps 的极限传输速率。

Dhyana 400D 搭载全新1.2英寸科学级CMOS传感器，在600nm波长下量子效率高达80%，1.2英寸传感器尺寸和6.5μm x 6.5μm像素尺寸更适合显微镜标准C口成像。与现有的其他科学级CMOS相机产品相比，Dhyana 400D具备硬件2x2 binning功能，弱光成像灵敏度更高。Dhyana 400D具有视场大、噪声极低、动态范围高、帧率高等优势，此外，Dhyana 400D还可选配彩色传感器。

主要特点

量子效率 (QE) 为 80% @ 600nm
具有 2x2 合并功能的低光灵敏度

Dhyana 400D搭载全新1.2英寸科学级CMOS传感器，在600nm处可提供80%的量子效率，1.2英寸的传感器尺寸和6.5μm x 6.5μm的像素大小更适合显微镜标准C口成像。

与现有的其他科学级CMOS相机产品相比，Dhyana 400D拥有硬件2x2 binning功能，弱光成像灵敏度更高，具有视场大、噪声极低、动态范围大、帧率高等优势，此外Dhyana 400D还配备彩色传感器。

显微镜相机

相机类别	分辨率	像素大小	每秒传输帧数	波长	注意
显微镜 TE 冷却 USB3.0 CCD 相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0CCD相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头	24MP and 61MP	5.94um and 3.76um	高达 190FPS	380nm -650nm	紫外线扩展可用
TE-冷却USB3.0 CMOS相机	10MP 至 45MP	4.63um 至 2.31um	高达 96FPS	380nm - 650nm	红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机	0.5MP / 0.5MP	6.9um / 9um	20FPS	380nm - 650nm	外部触发器
显微镜USB3.0 CMOS相机	0.5MP 至 45MP	6.9um 至 1.55um	高达 520FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型	1.3MP 至 10MP	9.7um 至 4.6um	高达 86FPS	200nm -1100nm
显微镜USB3.0 CMOS相机附ISP	1.5MP 至 45MP	3.4um 至 1.2um	高达 165FPS	380nm - 650nm	红外截止滤光片 / ISP
目镜USB3.0 CMOS相机	5MP	2um	30FPS	380nm - 650nm	红外截止滤光片
HDMI彩色CMOS相机	2MP 至 8MP		60FPS	380 - 1100nm
UV和NIR增强型CMOS相机	4.2/8MP, 2.1/4.1MP		高达 200FPS	200-1100nm	紫外或近红外增强

科学相机

类型	型号	波长	传感器类型	分辨率	像素大小	帧率	QE
X射线 sCMOS相机	XF95	80-1000eV	BSI sCMOS	2048 x 2048	22.5um or 13.3um	48	~100% 全范围
XUV/VUV相机	maxCam	1-300nm	BSI/FSI CCD	1024 x 255	26um		参考手册
高速sCMOS相机	Dhyana 2100	200-1100nm	FSI CMOS /单声道	5220(水平) x 4096(垂直)	4.5um x 4.5um	450fps@8bit	63%@520nm
高速sCMOS相机	Dhyana 9KTDI	200-1100nm	BSI sCMOS TDI/单声道	9072	5um x 5um	510kHZ@8bit	82%@550nm,
冷却高灵敏度sCMOS相机	95V2	200-1100nm	BSI sCMOS/单声道	2048(水平) x 2048(垂直)	11μm x 11μm	48fps@12bit 标准位	95%@560nm
	400BSI V2	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	74fps@CL, 40fps@USB3.0	95%@600nm
	400BSI V3	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	100fps@CL, 40fps@USB3.0	95%@600nm
	400D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2040(垂直)	6.5μm x 6.5μm	35fps@16bit	72%@595nm
	400DC	200-1100nm	FSI sCMOS/彩色r	2048(水平) x 2044(垂直)	6.5μm x 6.5μm	22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机	6060BSI	200-1100nm	BSI sCMOS/单声道	6144(水平) x 6144(V)	10μm x 10μm	26.4fps@12-bit 标准位	95%@580nm
	4040BSI	200-1100nm	BSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	90%@550nm
	6060FSI	200-1100nm	FSI sCMOS/单声道	6144(水平) x 6144(垂直)	10μm x 10μm	44fps@12-bit标准位	72%@550nm
	4040FSI	200-1100nm	FSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	74%@600nm
紧凑型工业 sCMOS相机	401D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	40fps@16bit, 45fps@8bit	72%@595nm
	401A-G	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	401A-U	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	201D	200-1100nm		2048(水平) x 1152(垂直)	6.5μm x 6.5μm	70fps@16bit, 80fps@8bit	72%@595nm

增强型 CMOS 相机

类型	时间分辨iCMOS	高速门控iCMOS相机		高速荧光iCMOS相机
类型	时间分辨iCMOS	540M/S	1000M/S	荧光 (1000 FPS)	荧光 (2000 FPS)
产品图片
帧率	162 帧/秒	540 帧/秒	1000 帧/秒	1000 帧/秒 - 7500 帧/秒	2000 帧/秒 - 6400 帧/秒
传感器分辨率	1920 x 1200 像素	1696 x 1710 像素	1280 x 1024 像素	1280 x 1024 像素	1920 x 1080 像素*
像素大小	5.86 x 5.86 µm	8 x 8 µm	6.6 x 6.6 µm	6.6 x 6.6 µm	10 x 10 µm
光子增益 (最大)	50000 lm/m^2/lx	11000 lm/m^2/lx	11000 lm/m^2/lx	36000 lm/m^2/lx	36000 lm/m^2/lx
门控重复率	100 or 300Khz	100khz	100khz	100khz	100khz
增压器	18mm 增压器	双极增压器	双极增压器	单极增压器	单极增压器
位深	10 位 and 12 位	8 位	8 and 12 位	8 and 12 位	8 位
最短曝光时间	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)

成像增强管

类型	时间分辨图像增强器		高速图像增强器
类型	型号 18	型号 25	型号 18	型号 25
产品图片
输入直径	18mm	25mm	18mm	25mm
有效面积	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复	100 kHz, 300 kHz 或 1 MHz	100 kHz, 300 kHz 或 1 MHz	100khz 或 300khz , 2.5 MHz 突发模式	100khz 或 300khz, 2.5 MHz 突发模式
Min. 栅极宽度	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)
帧率	高达 500 帧/秒	高达 500 帧/秒	高达 1,000,000 帧/秒	高达 1,000,000 帧/秒
光子增益	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000

短波、中波、长波红外相机

产品		光谱范围	分辨率	冷却	特征
短波红外相机		400-1700nm	1.3MP, 0.3MP	未冷却
中红外相机	中红外探测器	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	中红外摄像机	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	双波段探测器	3.7 至 4.8um\|7.7 至 9.5um	320*256px	冷却
长波红外相机	冷却 LWIR 探测器	7.7um 至 9.4um	0.08MP, 0.3MP	冷却
	冷却 LWIR 相机	7.7um 至 9.4um	0.3MP	冷却
	长波红外热像仪	8 至 14um	0.08MP, 0.3MP,1.5MP	未冷却	广泛的温度范围
	用于皮肤筛查的热像仪	8 至 14um	320*256px	未冷却	体温
	手机热像仪	8 至 14um	256*192px	未冷却	智能手机用
	紧凑型热像仪	8 至 14um	0.08MP, 0.3MP	未冷却	对于闭路电视，无人机
