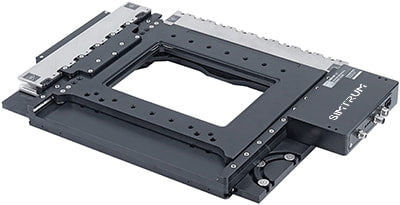

XY显微线性电机载物台

SIMTRUMXY显微线性电机载物台旨在替代倒置显微镜上的手动载物台,或作为扫描载物台独立操作。这些平台采用非接触式直线电机和光学线性编码器,使其适用于速度、精度和可靠性至关重要的苛刻应用

特征
  • 超静音直线电机提供 750 mm/s 的最高速度,并且免维护
  • 130 x 100 mm 或 250 x 100 mm 行程选项
  • 1 nm 分辨率线性光栅提供 5 μm 的精度、500 nm 的重复精度和 50 nm 的最小增量移动
  • 紧凑的控制器直接内置在载物台中,节省了工作台空间,并允许通过单根柔性额定电缆为载物台供电和控制

应用
  • 生物学研究
  • 材料科学
  • 显微样本扫描
ST-X-XYM




规格图表


常规参数
内置控制器

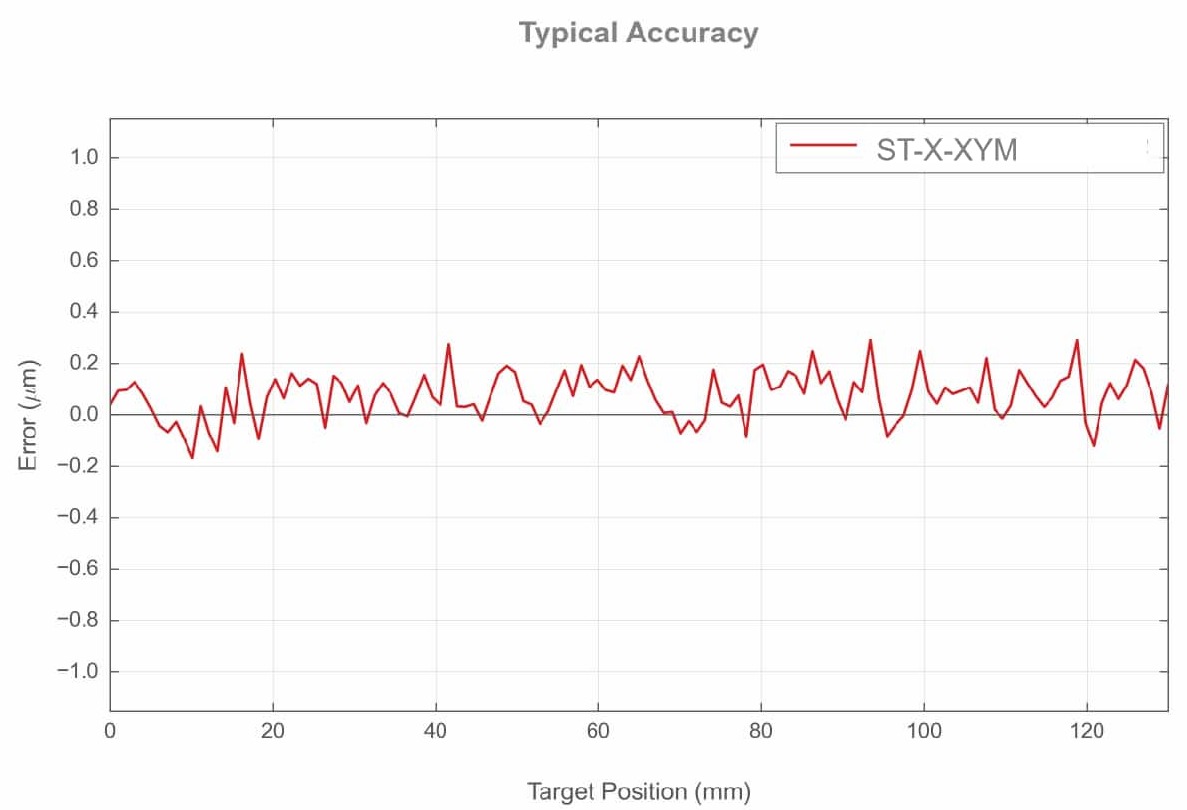

单向精度 5 µm (0.000197")
重复性 < 0.5 µm (< 0.000020")

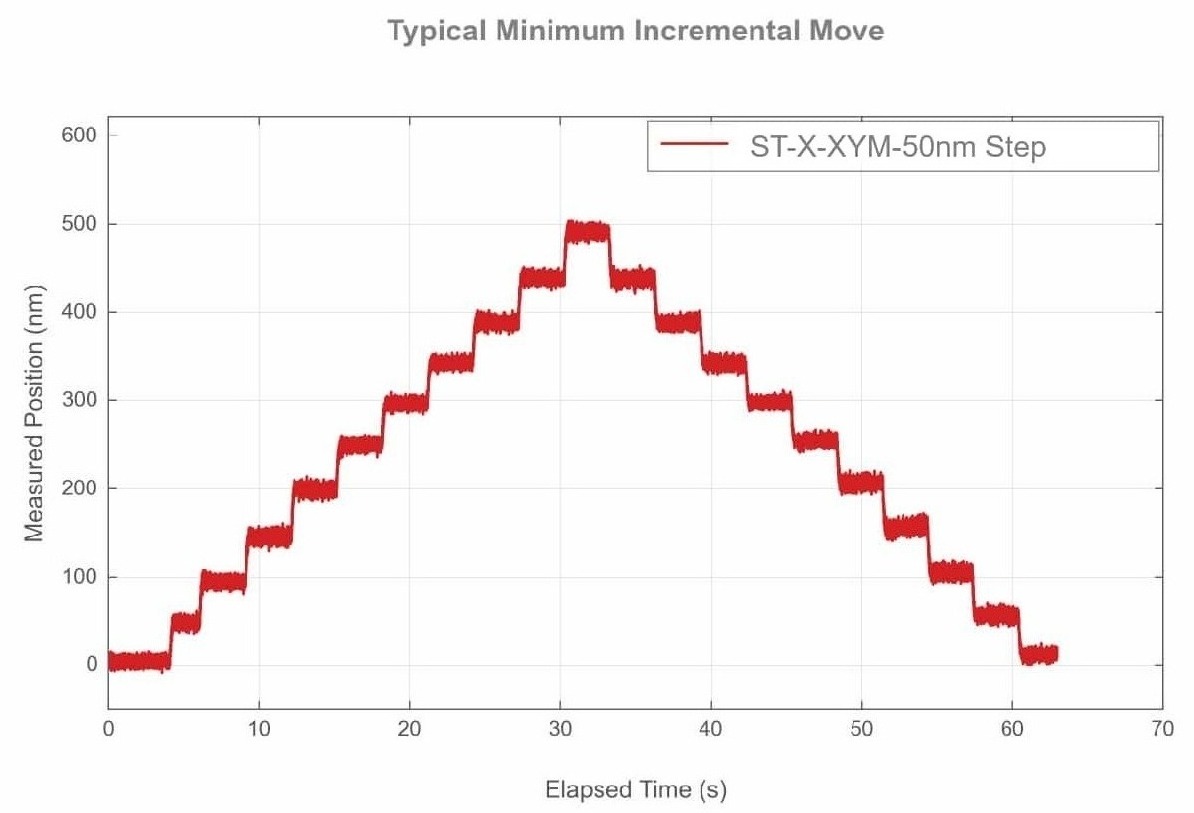

最小增量移动 50 nm
最大速度 750 mm/s (29.528"/s)
最小速度 0.61 nm/s
速度分辨率 0.61 nm/s
编码器类型 线性模拟编码器
编码器计数尺寸 1 nm
峰值推力 35 N (7.8 lb)
最大连续推力 13 N (2.9 lb)
通讯接口 RS-232
通讯协议 Zaber ASCII (默认)
数据线连接 锁定式4管脚M8连接器
最大转矩(滚转) 500 N·cm (708.1 oz·in)
最大转矩(俯仰) 500 N·cm (708.1 oz·in)
最大转矩(偏摆) 500 N·cm (708.1 oz·in)
导轨类型 交叉滚子轴承

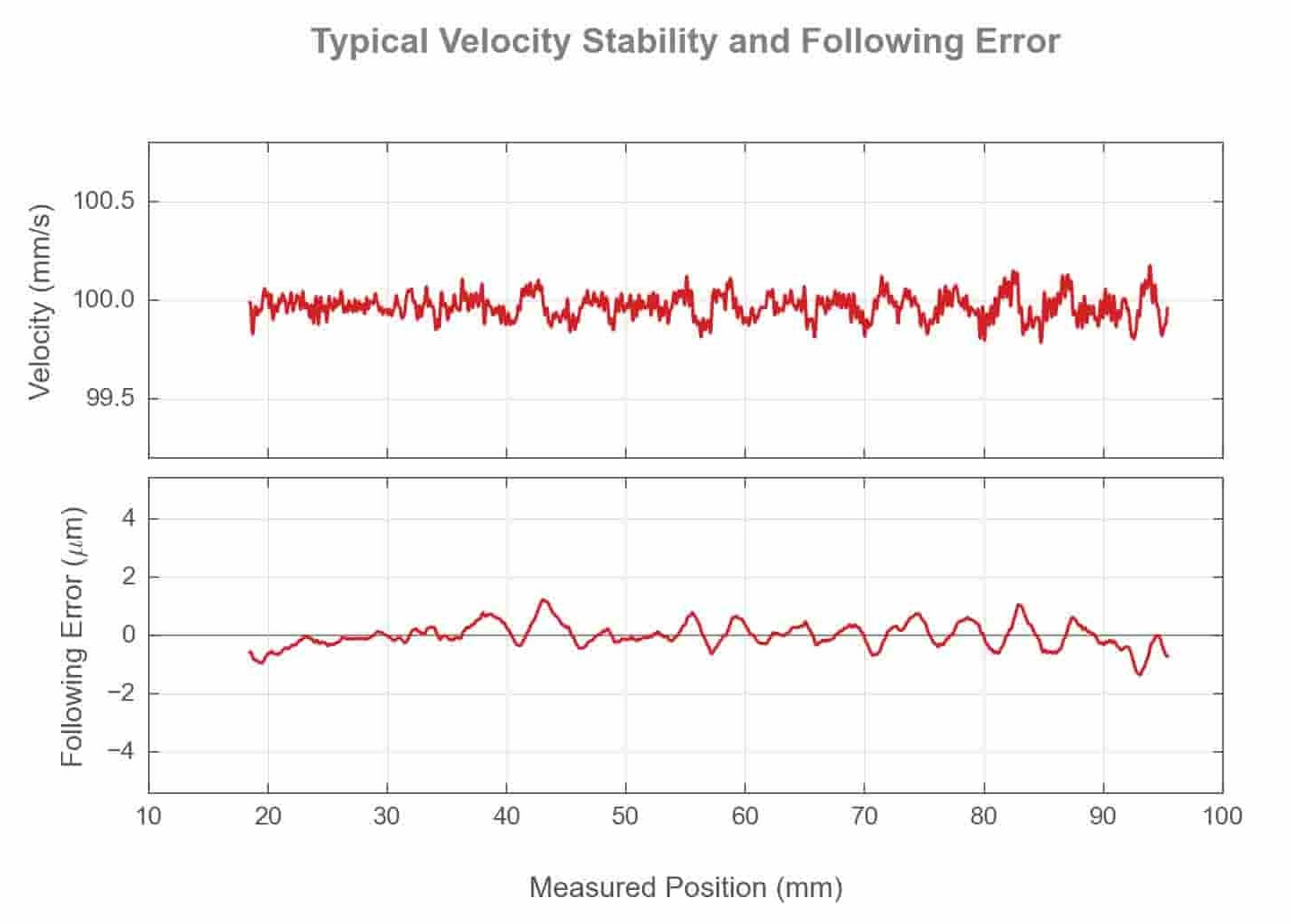

典型速度稳定性 ±0.12% 在100 mm/s速度下,载荷为0.55 kg
俯仰角 0.025° (0.436 mrad)
偏摆角 0.01° (0.174 mrad)
电源供应 24-48 VDC
最大电流消耗 2300 mA
电机类型 动磁轨线性电机
力常数 5.5 N/A (1.2 lbs/A)
限位或归位传感 光学索引标记
运动轴数 2
LED指示灯
安装接口 可选分离式安装适配器
数字输入 1
数字输出 2
工作温度范围 0 至 50 °C
符合RoHS标准
符合CE标准


型号对比
型号 下行运动范围 上行运动范围 最大中心负载 滚转角 下部移动质量 上部移动质量 重量
XYM-130 130 mm (5.118") 100 mm(3.937 ") 50 N (11.2 lb) 0.006° (0.105 mrad) 3.3 kg(7.260 lbs) 1.3 kg(2.860 lbs) 4.9 kg(10.803 lbs)
XYM-250 250 mm(9.843 ") 100 mm(3.937 ") 30 N (6.7 lb) 0.01° (0.174 mrad) 3.9 kg(8.580 lbs) 1.5 kg(3.300 lbs) 6.2 kg(13.669 lbs)

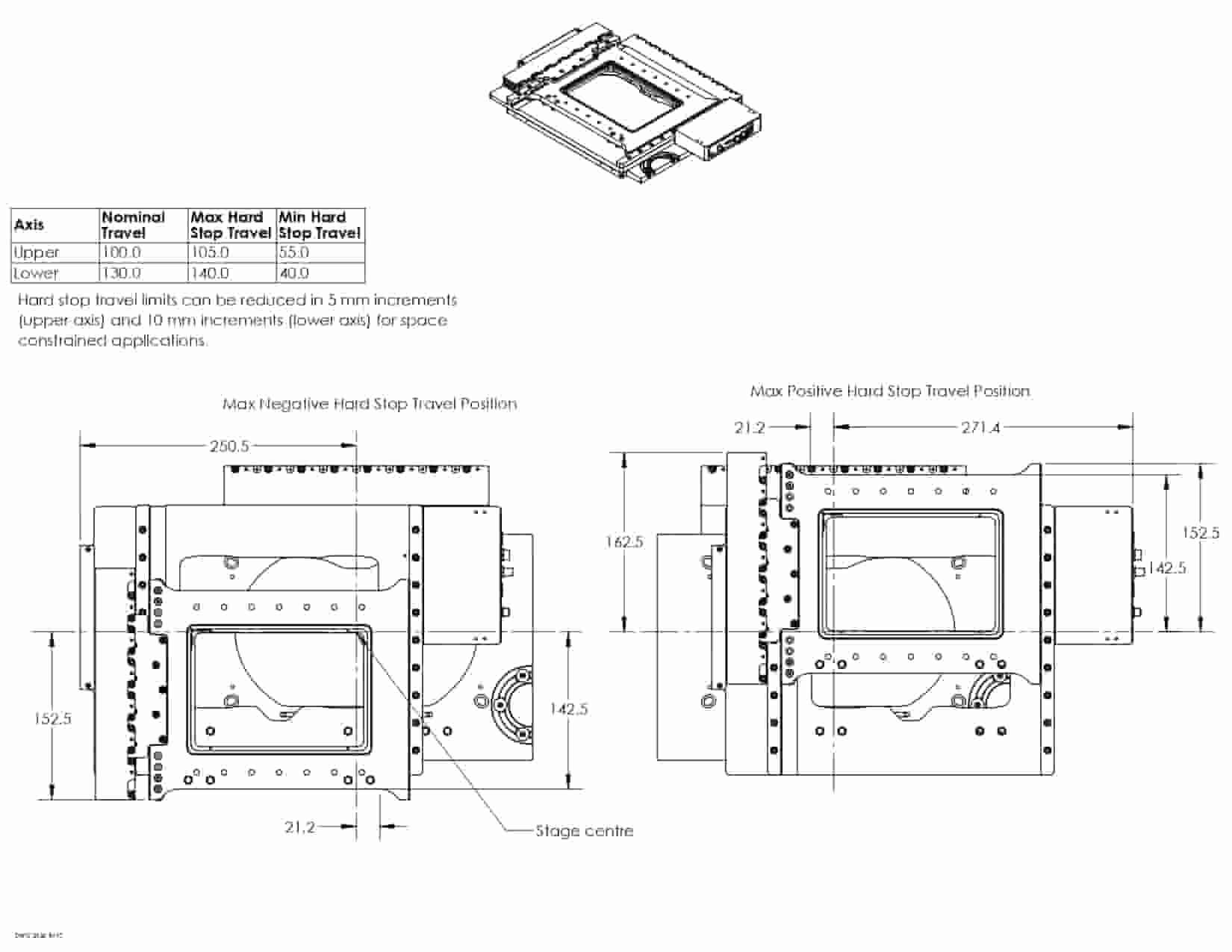

图纸(mm)

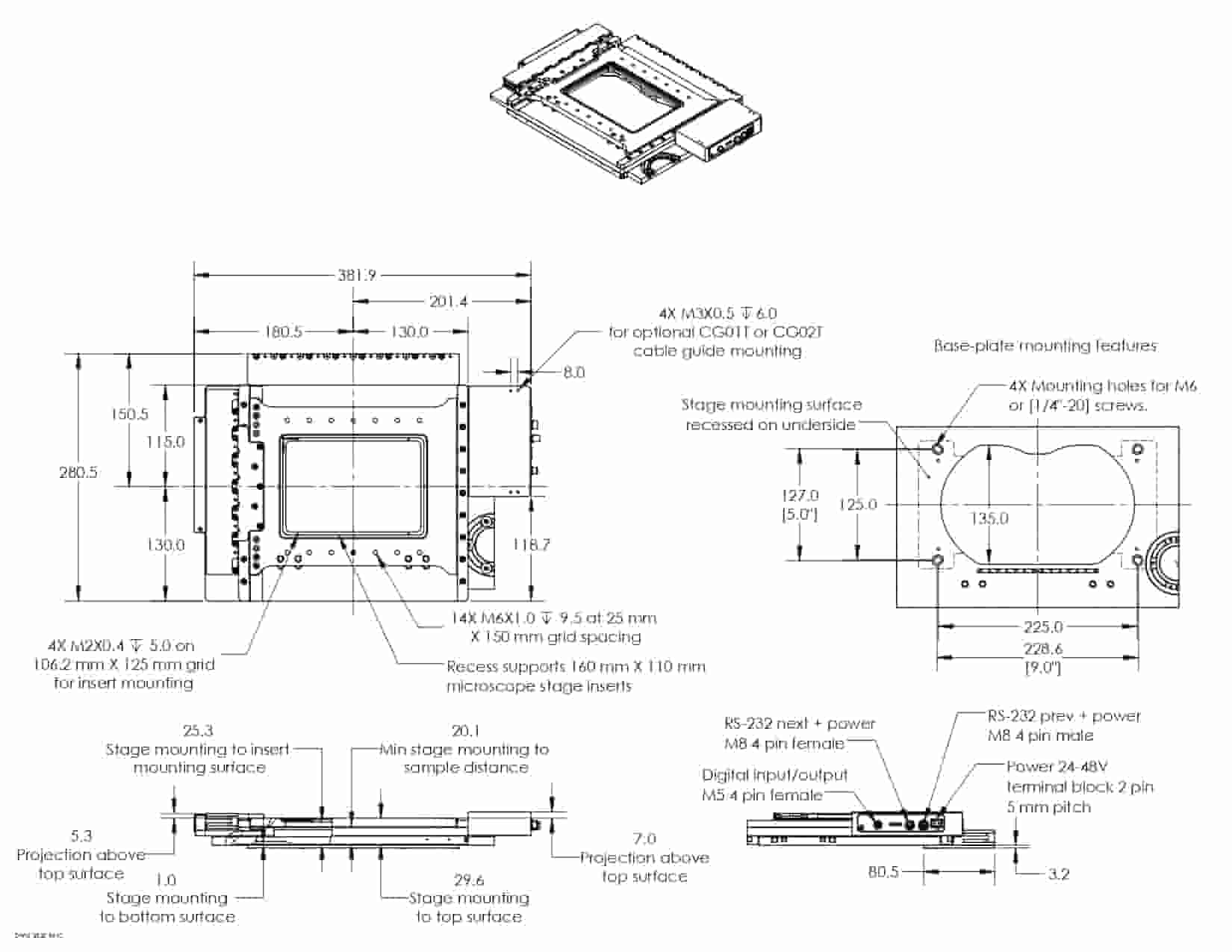

ST-XYM-130

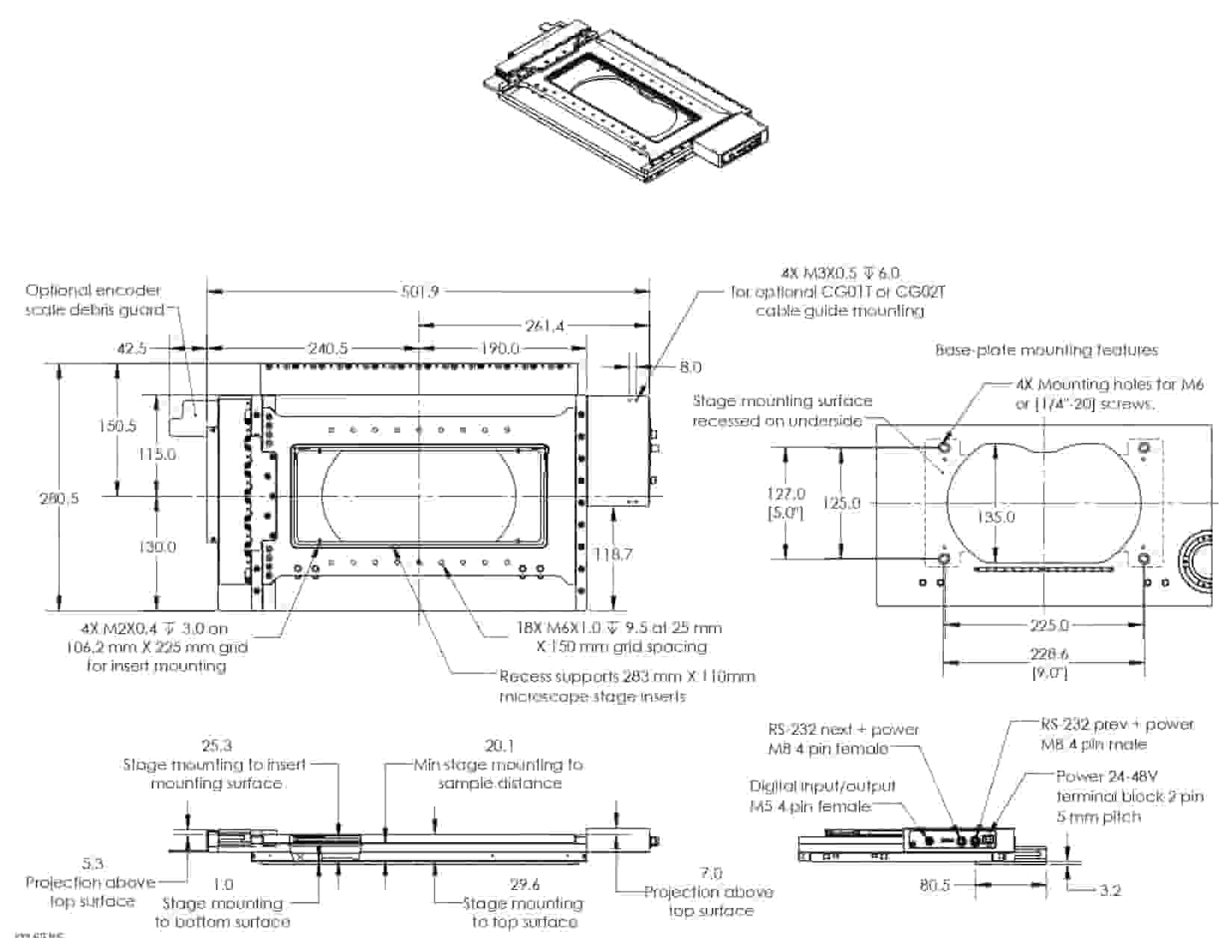

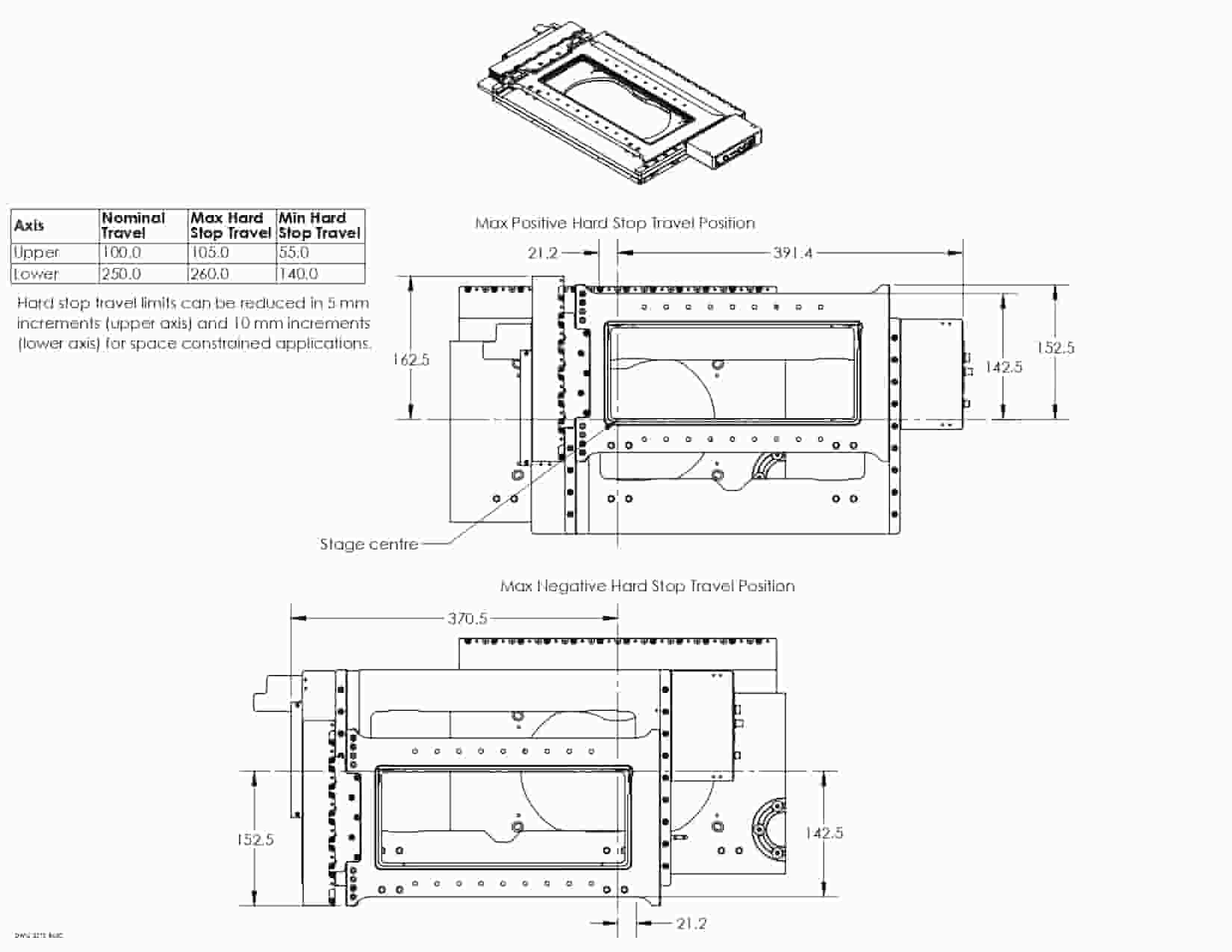

ST-XYM-250

配件

型号 描述 重量(kg)

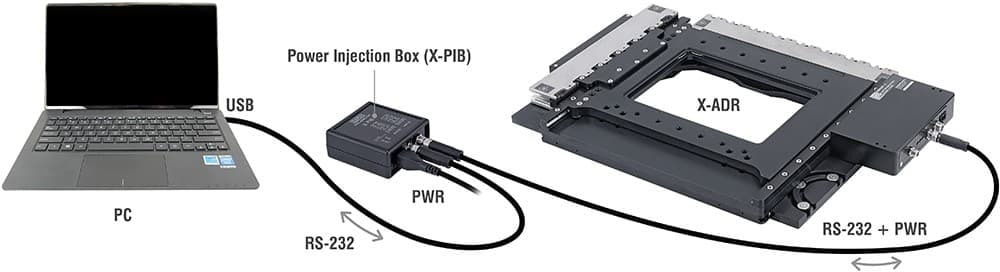

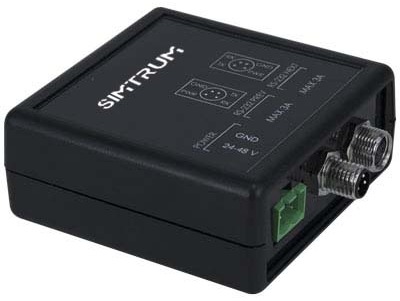

X-PIB

用于将 24 - 48 V 电源添加到线性电动显微台串联的器件。该器件通过串行的方式为线性电动显微台设备增加了电源。这允许用户将单根电缆路由到设备,以便在需要减少设备电缆数量或无法路由电源的应用中进行电源和数据传输。

0.065
数据电缆
数据电缆以串联的方式连接所有的电动载物台系列产品。它专为运动应用中的弯曲需求设计,最大电流承载能力为4.0安培。
ST-X-DC01 1 英尺(0.3 米)4 针公头到母头 M8 延长电缆 0.03
ST-X-DC02 2 英尺(0.6 米)的 4 针公对母 M8 延长电缆 0.04
ST-X-DC06 6 英尺(2 米)的 4 针公对母 M8 延长电缆 0.08

ST-X-DC15

15 英尺(4.5 米)的 4 针公对母 M8 延长电缆 0.17
电源适配器
这是一款稳压隔离的 100-240 V 交流输入电源,兼容电动载物台产品。适用于为单个高电流X系列产品供电,或通过级联为多个低电流X系列产品供电。
ST-X-PS12 输出为24 V DC、3.0 A ,连接端为2针5mm间距的端子块。 0.44
ST-X-PS14 输出为48V DC、3.75A,连接端为2针5mm间距的端子块。 0.75
ST-X-PS15 输出为 48 V DC、6.5 A,连接端为2针5mm间距的端子块。 1.7
USB转串口转换线
带M8母头插头,适用于ST-X系列产品
ST-X-USB 这款6英尺(2米)长的M8母头转USB A插头转换线,可以将ST-X系列产品的前端端口连接到计算机的USB端口。每个电动载物台串联链路只需使用一根。 0.06
串行适配器电缆
用于电动载物台产品的带M8母插头的串行适配器电缆
ST-X-SDC 这款 6 英尺(2 米)M8 母头转 RS-232 母头转换电缆允许您将 X 系列产品的上一个端口连接到计算机上的 RS-232 串行端口。 0.09

相关产品

产品 行驶距(mm) 最大负载能力(kg) 精度(µm) 最大速度(mm/s) 最大连续推力(N) 重复性(μm) 默认分辨率(µm)
 XY步进电机载物台 25-1000 25-500 8-45 25-280 25-600 <2.5-<4 0.047-0.496
 XYZ步进电机载物台 25-450 20-25 15-60 26-1000 25-75 < 3 0.047-0.496
 XYM 线性电动显微载物台 130-100/250-100 30-50 5 750 13 < 0.5 /






我们在这里为您服务!





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录,我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)



Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
OM-ZA01-XYM-130
OM-ZA01-XYM-130,行程130×100 mm,精度5 µm (0.000197"),最小增量移动50 nm,速度分辨率0.61 nm/s
4-6周 $11878.85
OM-ZA01-XYM-250
OM-ZA01-XYM-250,行程250×100 mm,精度5 µm (0.000197"),最小增量移动50 nm,速度分辨率0.61 nm/s
4-6周 $14255.77

OM-ZA01-XYM-250 - Parameter

OM-ZA01-XYM-130 - Parameter

OM-ZA01-X-SDC - Parameter

OM-ZA01-X-USB - Parameter

OM-ZA01-X-PS16 - Parameter

OM-ZA01-X-PS14 - Parameter

OM-ZA01-X-PS12 - Parameter

OM-ZA01-X-DC15 - Parameter

OM-ZA01-X-DC06 - Parameter

OM-ZA01-X-DC02 - Parameter

OM-ZA01-X-DC01 - Parameter

OM-ZA01-XYM-250 - Download

OM-ZA01-XYM-130 - Download

OM-ZA01-X-SDC - Download

OM-ZA01-X-USB - Download

OM-ZA01-X-PS16 - Download

OM-ZA01-X-PS14 - Download

OM-ZA01-X-PS12 - Download

OM-ZA01-X-DC15 - Download

OM-ZA01-X-DC06 - Download

OM-ZA01-X-DC02 - Download

OM-ZA01-X-DC01 - Download

Accessories

Compare Model Drawings & Specs Availability Reference Price
(USD)
OM-ZA01-X-DC01
OM-ZA01-X-DC01,数据线,长度1英尺(0.3米),适用于所有ST电动载物台产品
4-6周 $23.18
OM-ZA01-X-DC02
OM-ZA01-X-DC02,数据线,长度2英尺(0.6米),适用于所有ST电动载物台产品
4-6周 $20.45
OM-ZA01-X-DC06
OM-ZA01-X-DC06,数据线,长度6英尺(2米),适用于所有ST电动载物台产品
4-6周 $31.36
OM-ZA01-X-DC15
OM-ZA01-X-DC15,数据线,长度15英尺(4.5米),适用于所有ST电动载物台产品
4-6周 $54.55
OM-ZA01-X-PS12
OM-ZA01-X-PS12,电源适配器,24 V 3 A,兼容电动载物台产品
4-6周 $65.45
OM-ZA01-X-PS14
OM-ZA01-X-PS14,电源适配器,48 V 3.75 A,兼容电动载物台产品
4-6周 $145.91
OM-ZA01-X-PS16
OM-ZA01-X-PS16,电源适配器,48 V 6.5 A,兼容电动载物台产品
4-6周 $260.45
OM-ZA01-X-USB
OM-ZA01-X-USB,带M8母插头的串口转换线,适用于ST电动载物台产品
4-6周 $60.00
OM-ZA01-X-SDC
OM-ZA01-X-SDC,带M8母插头的串口适配线,适用于电动载物台产品
4-6周 $25.91
