LIV测试系统（LD/LED) | 瑆创光学电子商店

Products / 光学分析 /测量系统 /LIV测试系统（LD/LED) /
LIV测试系统（LD/LED)
产品概述 规格参数 操作原理及使用方法 联系下单！

激光二极管LD和 光电二极管LED 测试系统 是用于激光二极管和光电二极管 LED（无论是封装形式还是裸芯片形式）电光特性的测量系统。这些仪器通过使用脉冲测试方法、QCW 和 CW 测试（包括老化）在极短的时间内执行完整的 LIV 测量，以实现高测试速度。

激光二极管表征系统 LIV100(仅脉冲测试)
最大电流：250mA - 600A
最大电流步数：4000
接口：USB
上升时间：50ns（F 版本）；500ns（L 版本）；1us（XL 版本）
吞吐量：每个器件通常为 1s
上升时间：50ns；500ns；1us


激光二极管表征系统 LIV120(脉冲、QCW 和 CW 测试，包括老化)
最大电流：250mA - 1200A
最大电流步数：4000
接口：USB
吞吐量：每个设备通常为 1 s
上升时间：5 us





LIV 100

参数 条件 分辨率 最小值 典型值 最大值 单位
  输入
采样率 可选择：20/n MS/s，n = 1 .. 20 n.a. 1 1 20 MS/s
A/D 分辨率         13 bit
光电二极管增益 最优增益，自动选择 110     110 V/mA
跨阻放大器上升时间   70 ns     70 ns
  输出
脉冲持续时间 F 0.05 0.15   2000 µs
L 0.05 2   2000
XL 0.05 10   2000
最大电流时的上升时间 F     70 100 ns
L     420 500
XL     700 1000
最大电流时的电流过冲     0 3   %
脉冲间隔   50 100   500000 µs
电流范围（（仅举例：购买时可指定0.5A至600A之间的任何电流范围）） 最大 2A 0.0005 0.01   2 A
40 0.01 0.2   40
200 0.05 1   200
600 0.15 2   600
D/A 分辨率         12 bit
合规电压       8 20 V
工作周期
（仅举例：购买时可指定 0.5A 至 600A 之间的任何电流范围）		 快速上升时间版本：
LIV100-F002
LIV100-F040
LIV100-F120		       25
1.5
0.5		 %
超长脉冲版本：
LIV100-XL002
LIV100-XL040
LIV100-XL200		       50
3
0.6		 %
  信号处理
存储深度         512 kB
平均循环次数   1 1   250
类型     USB；100 kB/s
  维度
  数据采集单元   114 x 150 x 125 毫米 (W x L x H) mm
  带安装板   165 x 150 x 135 毫米 (W x L x H) mm







LIV 120



参数 装置类型 条件 最小值 典型值 最大值 单元
 输入
最大功率 取决于所选的积分球和探测头。
详情请参阅OPM150系列！
监测二极管电流 LIV120-250
LIV120-500
LIV120- 1000
LIV120-2500
LIV120-5000		 gain 0
gain 1
gain 2		 0.0025
0.00025
0.025		   10
1
100		 mA
mA
µA
LIV120-10A 或更高   没有测量监测二极管电流
 输出
激光二极管电流

 LIV120- 250
LIV120- 500
LIV120- 1000
 LIV120- 2500
 LIV120- 5000		   0.0625
0.125
0.250
0.625
1.250		   250
500
1000
2500
5000		 mA

LIV120- 10A
LIV120- 20A
LIV120- 40A		   0.0025
0.005
0.01		   10
20
40		 A

LIV120- L100A
LIV120- L200A
LIV120- L400A
LIV120- L800A
LIV120- L1200A		   0.025
0.05
0.1
0.2
0.3		   100
200
400
800
1200		 A
电压遵从性 LIV120-250 至-5000   6     V
LIV120-10A 至 -40A
   8     V
LIV120-100A 至-1200A
满额定电流时的上升时间 LIV120-250至-5000
     2 5 µs
LIV120-10A至 -40A     6 10 µs
LIV120-100A至-1200A     400 500 µs
脉冲持续时间 LIV120-250 至-5000 脉冲模式
CW 模式		 0.1
0.1		   60000
120000		 ms
LIV120-10A 至 -40A 脉冲模式
CW 模式		 0.22
0.22		   60000
120000		 ms
LIV120- 100A至-1200A 脉冲模式
CW 模式		 1
1		   60000
120000		 ms
工作周期   脉冲模式
CW 模式		 0.0002
0.0002		   99.99
100		 %
%
测量时间     200     µs
        11 Tage
每通道测量次数 LIV模式 突发模式
LIV120-250至-5000   通道数量：4
光功率
激光电流
激光电压
光电二极管电流
LIV120-10A 至-1200A   通道数量：3
光功率
激光电流
激光电压
  通用参数
电源 LIV120-250至LIV120- 2500   上墙插座
LIV120-5A 至 LIV120- 40A   台式电源
LIV120-100A   90   265 V
（单阶段）
LIV120- 200A至-1200A   342   528 V
(三阶段)
插头 USB2.0
尺寸 LIV120-250 至-1000   130 x 120 x65 (w x l x h) mm
LIV120- 2500至-40A   130 x 120 x106 (w x l x h) mm
LIV120- 100A   19″ 架子 3U
LIV120- 200A至-400A   19″ 架子4U
LIV120- 800A   19″ 架子 2 x 4U
LIV120- 1200A   19″ 架子 3 x U

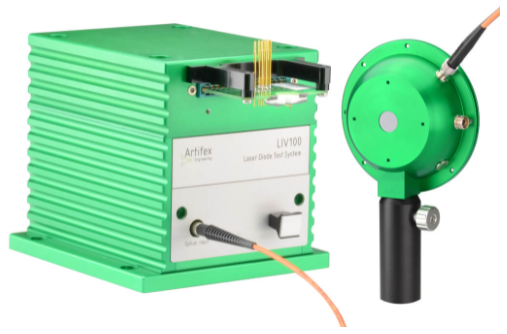

LIV100

LIV100 是一款短脉冲测试系统，用于在芯片、条形或底座级别表征激光二极管和 LED。快速上升时间且基本上没有过冲，允许在没有过度热负载的情况下测试这些热“裸”器件。标准仪器无法进行 CW 测试。我们提供 LIV100 的三个版本，其速度和脉冲长度有所不同。每个版本都适用于任何给定的最大电流（在下面的列表中用“xxx”表示）。

- LIV100-Fxxx：快速版本，上升时间为 50ns，脉冲持续时间为 150ns。最大电流下的最长脉冲长度通常限制为 10μs。

- LIV100-Lxxx：长脉冲版本，上升时间为 500ns。最短脉冲持续时间为 2μs。最大电流下的最长脉冲长度通常限制为 100μs。

- LIV100-XLxxx：超长脉冲版本，上升时间为 1μs。最短脉冲持续时间为 5μs。最大电流下的最长脉冲长度为2000μs。



操作原理

所有三个系统均通过 USB 端口进行控制，以进行自动测量。参数集从控制计算机上传。发出启动命令后，LIV 会完全自主地执行完整的测量序列。快速数据采集提供高吞吐量。LIV100 仅在脉冲模式下运行：





脉冲 LIV 模式

爆发模式用于在整个爆发期间以恒定电流运行驱动器，具有单个脉冲（或步进）宽度和脉冲间隔。在此模式下，测量每个脉冲的激光功率。从示意图上看起来如下：





脉冲突发模式

突发模式对于检查设备上的热接触非常有用，或者用于为其他测量（如微笑测试、近场/远场模式或光谱）生成一定时间长度的光。 Artifex Engineering 通过提供定制的条带线或接触卡配置服务来支持该产品。

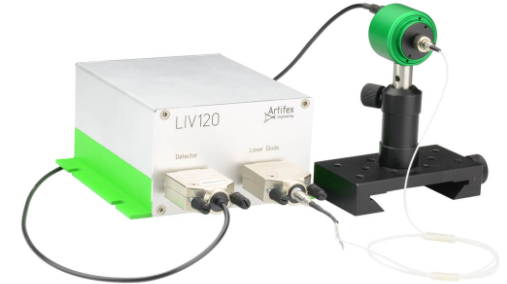

LIV120

LIV120 是一款功能强大但成本低廉的脉冲/QCW/CW 测试系统，适用于实验室以及 OEM 应用，非常适合

- 二极管表征

- 进货的质量控制

- OEM

我们为该仪器提供多种终端级，在紧凑型外壳中电流范围为 250mA 至 20A，在 19” 机架外壳中电流范围高达 1200A。250mA 至 2A 的电流范围采用强制风冷。在紧凑外壳中电流高于 2A 时，该装置采用液体冷却。如果低电流版本需要液体冷却，请联系我们。LIV120 使用我们广泛的 OPM150 激光功率探测器头，具有智能头技术的所有舒适性，可经济高效地更换探测器头。当测试大范围波长或测试自由光束和光纤耦合激光器时，此功能非常有用。测量周期通常需要不到 1 秒，包括将数据传输到主机。



操作原理

给定测量协议的完整参数集可以上传到 LIV120。然后 LIV120 接管测量过程。该装置按照给定的处方驱动激光器并执行数据采集和存储。LIV120 可在 CW 和脉冲模式下运行：

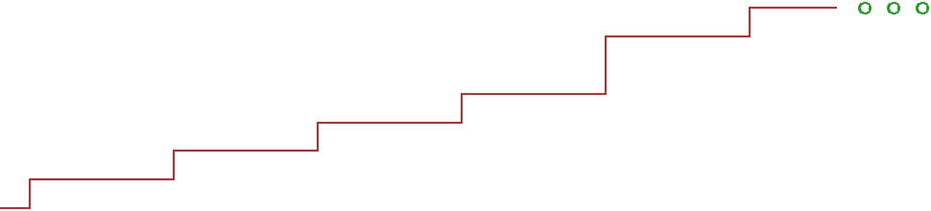

CW-LIV 模式

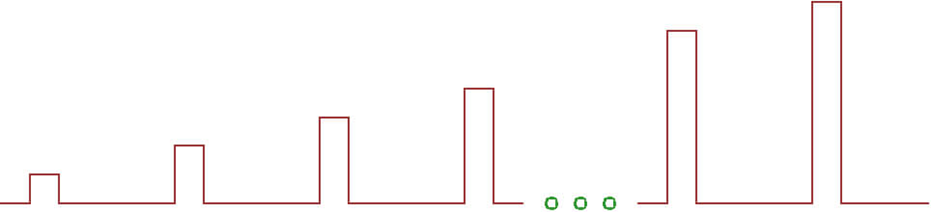

脉冲 LIV 模式

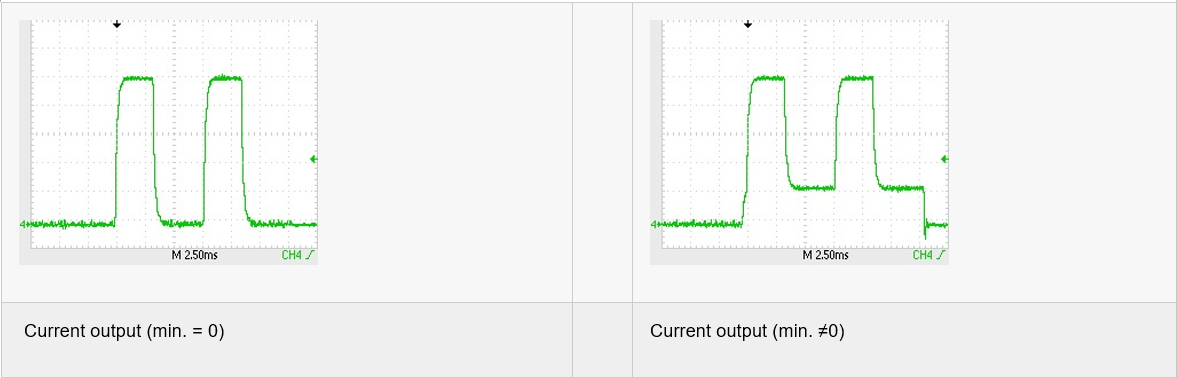

许多相同类型的激光二极管现在可以通过这种方式进行测试，具有非常高的吞吐量。LIV120可以在所谓的软脉冲模式下运行。这意味着在脉冲模式操作中，脉冲之间的电流不会降至零，而是降至操作员设定的最小电流值。请注意电流脉冲非常干净、呈正方形状。






突发模式用于在整个突发期间以单个脉冲（或步长）宽度和脉冲间隔以恒定电流运行驱动器。所有参数（功率、电流和电压）均在此模式下测量。示意图如下：

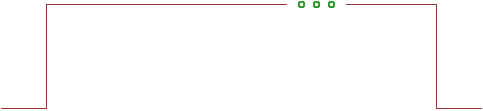

CW-突发模式

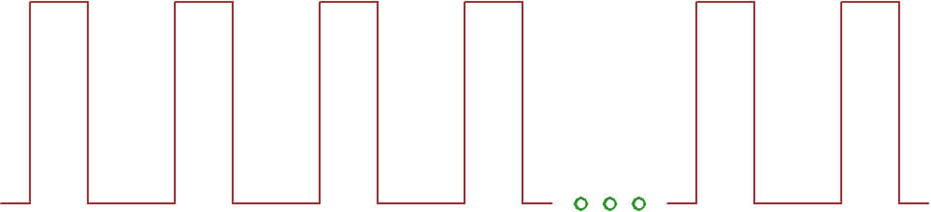

脉冲突发模式





突发模式对于寿命测试、检查设备上的热接触或在一定时间长度内产生光以进行其他测量（例如微笑、近场/远场模式或光谱）非常有用。Artifex Engineering 通过定制连接线或接触卡配置服务支持该产品。






我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)
