XY显微镜压电载物台

SIMTRUM 的 XY 显微镜压电载物台的行程可达 110x75mm，它设计用于使用我们的 SIMSCOP 系列显微镜提供显微镜样品的电动 XY 定位，这些载物台的最大速度为 100mm/s，重复精度高达 +/-200nm。

产品规格和手册

产品手册链接：

型号	ST-XY3-11075	ST-XY2-7550
图像
行程（mm）	110 x 75	75 X 50
驱动器	压电电机	压电电机
最大负载能力（KG）	1	1
最大速度（mm/s）	100	100
最小步长（nm）	20（50、100nm可选）	50
重复性（nm）	+/-200	+/-200
位置传感器	光栅	光栅
材料	铝合金	铝合金
重量（KG）	3.3	2.5

注意：项目XY3-11075是倒置显微镜载物台。

图纸

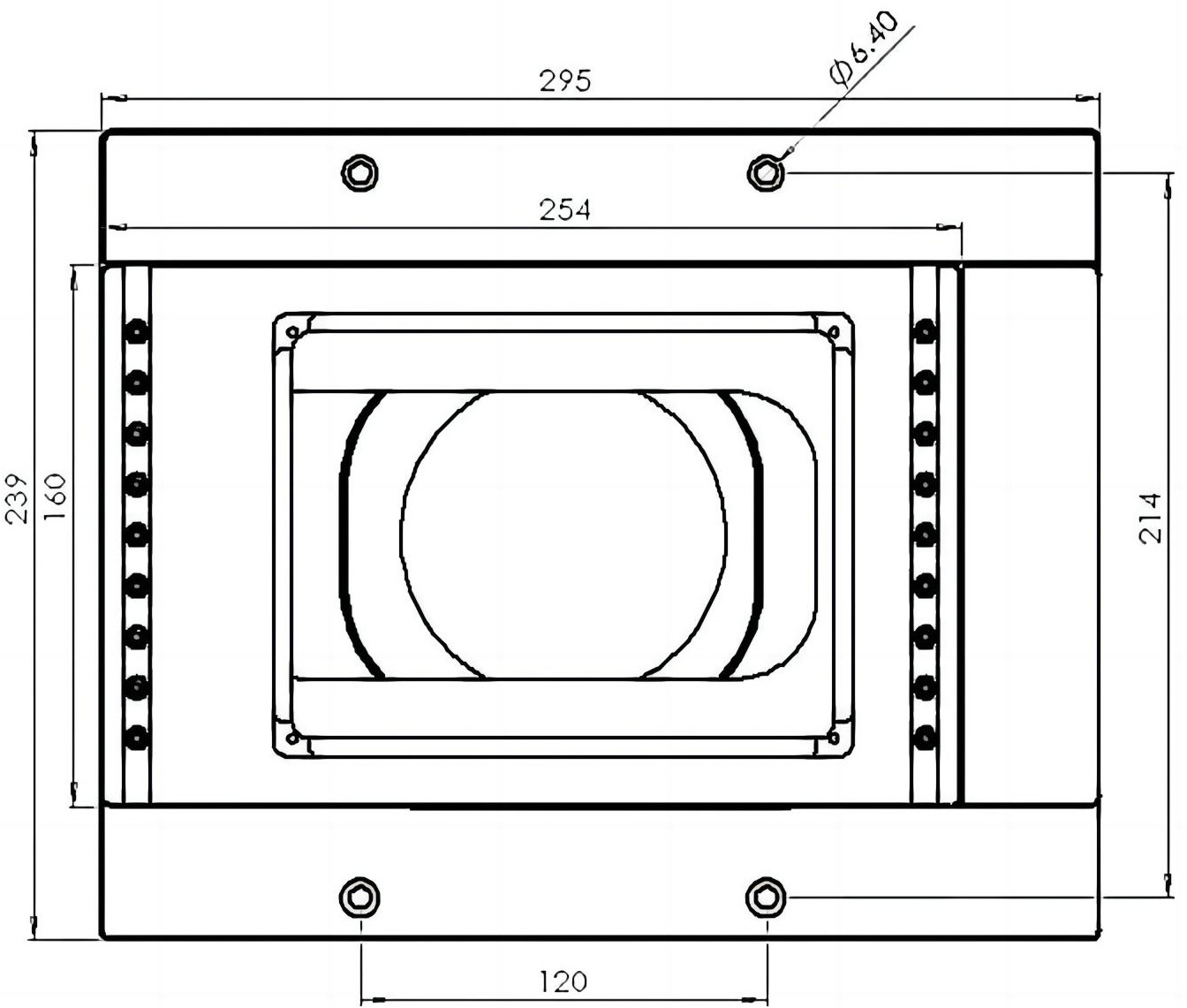

ST-XY3-11075

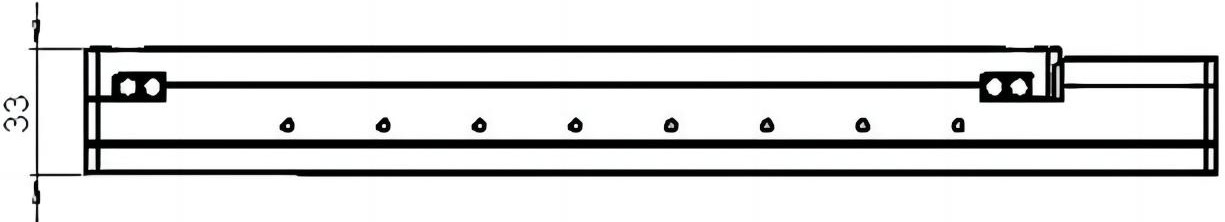

前面	侧面

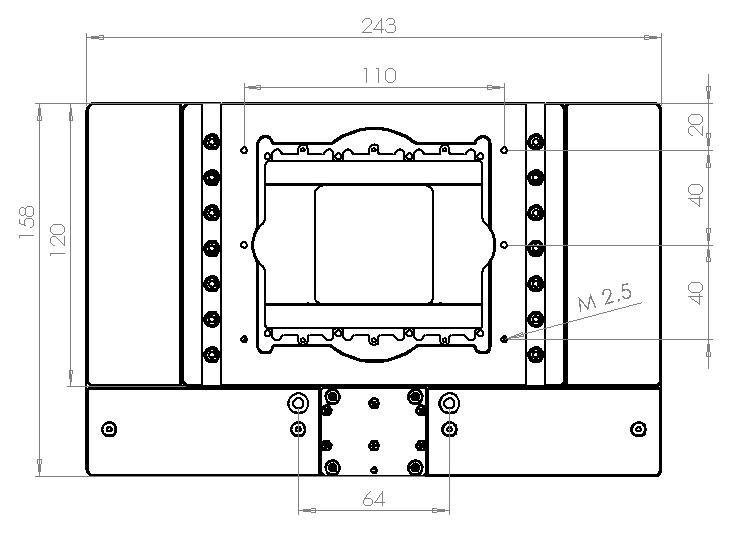

ST-XY2-7550

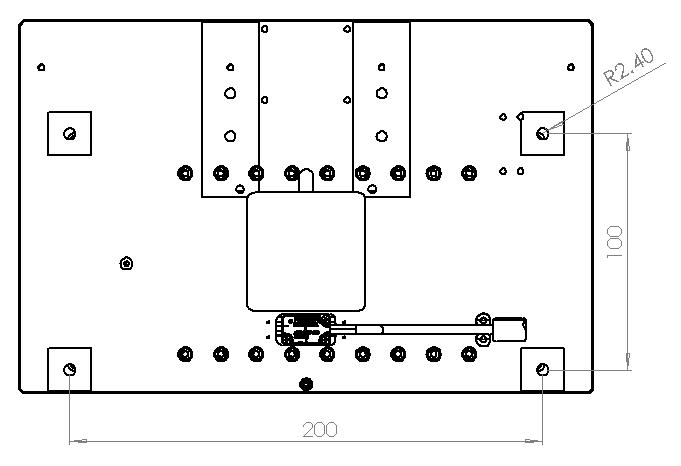

前面	背面

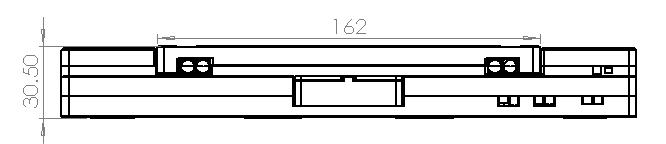

侧面

用于单轴的电动压电平台控制器

使用手册中文:Motorized Piezo StageController

1. 控制器JC-4xxxS接口

JC-4xxxS控制器接口图

1.1 接地螺丝孔

控制器外壳的接地螺丝孔。

1.2 电源和通信接口

控制器的电源接口和485通讯接口为5P，绿色端子间距为5.08mm。

电源和通信接口的定义

1.3 指示灯

指示灯由 ALARM1 和 ALARM2 组成，用于显示控制器的状态。

指示灯的含义

1.4 I/O接口

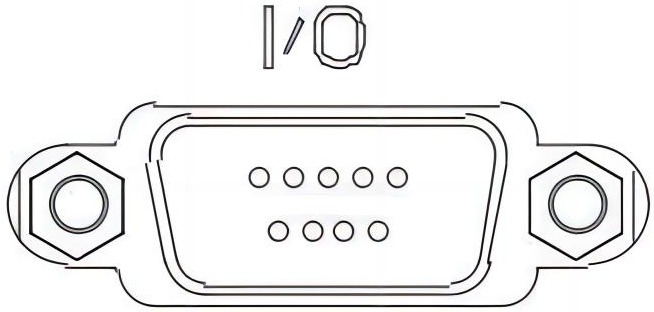

此接口使用PS2母插座（9芯），孔数从右到左，从下到上增加。具体定义如下表所示。采用光耦结构，共阳极输入。

I/O 接口图

I/O 接口定义

注意： 请防止 PS2 接口引出接线时因接线错误而引起的短路问题。短路可能会烧伤驱动器。

1.5 电机接口

此接口使用的DB9两排公座椅定义如下表所示。

 电机接口定义

注意：引脚 6 和 7 短接，用于 DB9 检测访问。连接跳线时请切断电源，请勿在平台驱动时长时间阻碍运动，否则可能会烧坏电机。

1.6 光栅接口

该接口采用DB15两排母插座，其具体定义如下。所述位移反馈通信协议为正交编码信号，硬件电路为422电路。

光栅接口

2. 控制器JC-4xxxC接口

JC-4xxxC控制器接口图

2.1 接地孔

控制器的接地位于电机附近的安装孔中（如果需要断开，可以拆下R71）。

注意：其他版本具有不同的电阻位数。

2.2 电源接口

•
• 驱动控制器的电源接口为直流电源插座（触点外径为6.4mm，触点内径为2mm）。
• 两者均可连接，两个直流插座设计用于多轴应用（巨拓结构）
• 输入电压范围为20V~30V，推荐24V/1A

2.3 通讯接口

控制器有两种通讯接口，一种是485接口，另一种是USB接口（USB mini-A）。485接口中的一个使用双座耳机插孔，在同一控制器下进行多轴使用;另一个是I/O接口端口（DB15,3排，公座）。USB通信芯片使用CH343，可以配置USB标识符。

 2.4 指示灯

指示灯由ALARM1和ALARM2组成，用于显示控制器的状态。

指示灯的含义

 2.5I/O接口

此接口使用 3 排 DB15 公插座。其具体定义如下表所示。

I/O 接口定义

注意： 从此接口引出接线时，请防止因连接错误而引起短路问题。引脚之间的短路可能会导致烧坏驱动器控制器。

2.6 电机接口

此接口使用的DB9两排公座椅定义如下表所示。

电机接口定义

注意：引脚 6 和 7 短接，用于 DB9 检测访问。连接跳线时请切断电源，请勿在平台驱动时长时间阻碍运动，否则可能会烧坏电机。

2.7 光栅接口

该接口使用双层、两排DB15，公头在顶部，母头在底部。其具体定义如下。光栅信号输入端接在母座上，光栅信号输出端是公头插座。位移反馈通信协议是正交编码信号，硬件电路是422电路。

光栅接口

用于三轴的电动压电平台控制器

1. 控制箱

控制箱	前面板	背面板

1.1 电源接口

使用直流接口，输入功率为：24V（20V~30V）。

1.2 通讯接口

使用 B 型 USB 数据线。

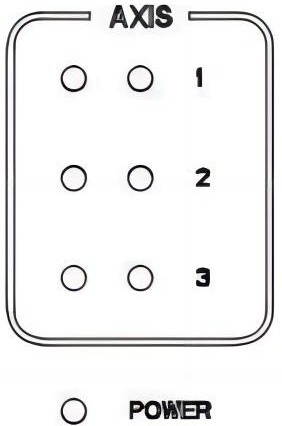

指示灯的含义

I/O接口结构	限位开关检测电路

I/O 接口定义

注意：对DB9接口进行接线时，请小心避免接线不当造成短路；引脚之间的短路可能会损坏驱动器控制器，严禁连接到 NULL 接口

1.5 编码器接口

使用的接口是两排的 DB15 母连接器，其具体定义如下表所示。

编码器接口定义

1.6 电机接口

使用的接口是两排的DB9公头连接器，其具体定义如下表所示。

电机接口定义

注意：引脚 6 和 7 短接，用于检测 DB9 访问；连接跳线时请切断电源，请勿在平台驱动时长时间阻碍运动，否则可能会烧坏电机。

2. 内部结构

控制箱内部包括一个前面板PCB、一个后面板PCB和3个控制器，它们通过连接线连接在一起。

3.控制箱的使用步骤如下

1.To 将载物台的插头连接到控制盒

（1）将载物台轴1（X）的电机插头插入控制箱中轴1的电机插座（DB9连接），将轴1（X）的编码器插头插入控制箱内轴1的编码器插座（DB15连接）

（2）将载物台轴2（Y）的电机插头插入控制箱中轴2的电机插座（DB9连接），将轴2（Y）的编码器插头插入控制箱（DB15连接）中轴2的编码器插座

（3）将载物台轴3（Z）的电机插头插入控制箱（DB9连接）中轴3的电机插座中，将轴3（Z）的编码器插头插入控制箱内轴3的编码器插座（DB15连接）

2.用USB线连接控制箱和电脑

3.将24V电源适配器的圆形插头连接到控制箱上的电源插座上

4.打开控制箱上的电源开关

5.使用上位机控制载物台（使用上位机的说明请参考相关用户手册）

电动压电载物台

共聚焦显微镜系统

我们的电动压电载物台可以应用于显微镜相关系统，以下是我们生产的共聚焦显微镜系统。如果您需要定制系统，请与我们联系。

	SIMSCOP单点共聚焦显微镜		SIMSCOP线扫共聚焦显微镜		SIMSCOP转盘共聚焦显微镜
	SIMSCOP结构光SIM显微镜		SIMSCOP宽场共焦拉曼显微镜		荧光/光致发光显微镜
