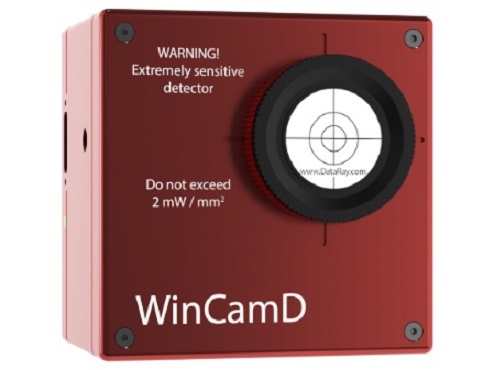

红外光束分析仪(2-16um)

概述规格和型号指南相关产品联系下单！

特点

· 宽带 2 至 16 µm VOx 微测辐射热计

· 640 x 480，10.88 x 8.16 毫米有效区域

· 17 µm 像素

· 端口供电 USB 3.0，3 米螺丝锁定电缆

· 30 FPS 更新率（导出为 7.5 FPS）

· 用于自动化 NUC 的集成快门

· 14 位 ADC

· 14 ms 时间常数 – PRR = 1 kHz

的脉冲激光器

以 CW 形式出现

· 无斩波器/TEC

· 多台摄像机并行拍摄

· M² 测量

应用

· MWIR/FIR/CO₂ 激光剖面分析

· MWIR/FIR/CO₂ 激光器和激光系统

的现场维修

· 光学组装及仪器调校

· 光束漂移与记录

· 使用可用的 M2DU 平台进行 M² 测量

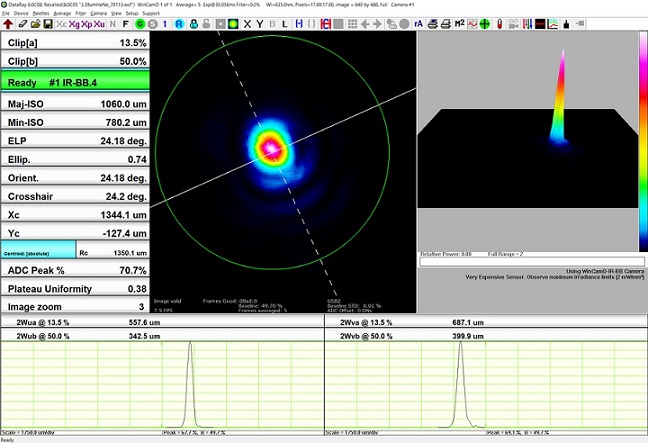

软件

饱和度图表

产品手册：红外光束分析仪 | 选择指南

规格
传感器	氧化钒 (VOx) 微测辐射热计
波长	宽带 MWIR/FIR：2 至 16 µm
像素数，水平 x 垂直	307 千像素，640 x 480
图像区域	10.88 x 8.16 毫米
像素尺寸	17 x 17 微米
最小光束（10像素）	~170 微米
快门类型	滚动
最大全帧率	30 Hz（出口7.5）
信号与 RMS 噪声之比	≥1000:1
光学/电子 dB	30/60
模数转换器	14 位
可测量来源	CW 光束、脉冲源（自动触发同步）
测量光束功率	参见近似饱和功率极限图
手动光束衰减	提供1英寸ND-1和ND-2反射锗滤光片。
显示的配置文件	二维和三维图
显示的配置文件	10、16、256 或最大颜色或灰色。 10色和16色轮廓显示。
测量和显示的轮廓参数	原始和平滑的配置文件 [三角移动平均滤波器高达 10% FWHM]
光束直径	两个用户设置的夹子级别的直径
	高斯和二阶矩光束直径
	高于用户定义的剪辑级别的等效直径
	等效狭缝和刀口直径
梁配合	高斯和顶帽轮廓拟合和 % 拟合
梁配合	等效狭缝轮廓
光束椭圆度	大直径、小直径和平均直径。轴的自动定位。
质心位置	相对与绝对
	强度加权质心和几何中心
	光束漂移显示和统计
测量精度	插值直径的加工分辨率为 5 µm
	绝对精度取决于光束轮廓 - 通常可以实现~10 µm 的精度
	质心精度也取决于光束。由于它是通过算术从质心剪辑水平以上的所有像素得出的，因此它可以达到±10 µm 的精度。
处理选项	图像和轮廓平均，1、5、10、20、连续。
	背景捕获和减法。
	用户设置矩形捕获块进行捕获
	用户设置或自动椭圆包含区域采用光束跟踪进行加工
	*.ojf 文件保存所有 WinCamD 自定义设置对于特定的测试配置
通过/失败显示	屏幕上可选择通过/失败颜色。非常适合 QA 和生产。
记录数据和统计数据	最小值、最大值、平均值、标准偏差，最多 4096 个样本
相对功率测量	根据用户的初始输入滚动直方图。单位为 mW、µJ、dBm、% 或用户选择（相对于参考测量输入）
通量	Fluence，在用户定义区域内
认证	RoHS、WEEE、CE
多台相机	最多 4 个摄像头，并行捕捉。
多台相机	1 到 8 个摄像机，串行捕获。
相机尺寸，宽 x 高 x 深	73 x 73 x 52 毫米
从外壳/过滤器到传感器的光学深度±0.2 mm	15.5 毫米
安装	1/4"-20 孔与传感器中心对齐
重量（相机配备 1 英寸 NDL-2 Ge 滤镜）	422 克（14.9 盎司）

型号	传感器尺寸	分辨率范围	波长范围
标准光束分析仪	最高达 14.6mm	最高达 24Mpx	190nm to 1100nm
1 英寸孔径光束分析仪	最高达 25mm	最高达 4.2Mpx	190nm to 1100nm
SWIR光束分析仪	9.6 *7.7mm	640 * 512	900nm to 1700nm
红外光束分析仪	10.88 * 8.16mm	540 * 480	2um to 16um
太赫兹光束分析仪	11.3 *11.3 mm	最高达 4.2Mpx	1- 18 Thz
扫描狭缝光束分析仪	最高达 4mm		190nm to 2500nm
