TPX/HDPE太赫兹平面凸透镜
TPX 太赫兹平凸透镜 HDPE 太赫兹平面凸透镜 相关产品 联系下单！



有两类具有良好太赫兹透射率的超材料，主要有高分子量材料和高电阻硅，其中高电阻硅（HRFZ-Si）的折射率高。这种材料更适合制作镜片。



在高分辨率材料中，聚甲基戊烯（TPX）在太赫兹中具有最佳的传输性能，但对于光学级TPX材料，由于注塑成型过程中的高收缩率和低良率，导致价格高。因此太赫兹窗口材料一般采用聚四氟乙烯（Teflon）、高密度聚乙烯（HDPE）、TPX、高电阻硅，这些材料是太赫兹透镜的主要材料。



太赫兹透镜有很多种类型。常见的有平凸非球面透镜、锥透镜（用来产生贝塞尔光束）、螺旋相板、圆柱透镜、多半球透镜、菲涅尔透镜等。 太赫兹透镜用于太赫兹光谱仪和terahertx成像仪，用于准直和聚焦或反向使用。



标准特异性选择

可定制尺寸和焦距，请联系我们

  一般规格 直径

1 inch

(25.4mm)

1.5 inch

(38.1mm)

2 inch

(50.8mm)

  NA > 90%



  表面质量： 80/50



  阻燃性： +/- 1%



  直径公差： +/- 0.2mm



  半径曲率公差： +/- 0.2mm

 焦距 (mm) 10 - -
25 - -
32.5 - -
35 - -
50 50 50
65 - -
75 75 75
100 100 100
120 - -
150 150 150
200 200 200
240 - 400

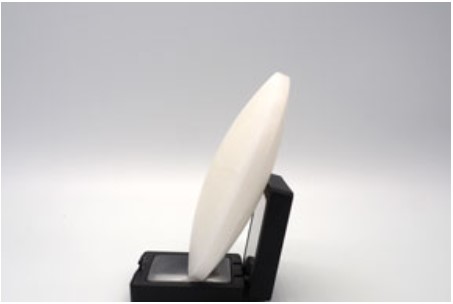

HDPE是一种轻弹性结晶材料。它可以加热到110°C或冷却到-45~-120°C，PE具有良好的介电性能，耐腐蚀性和耐辐射性。在23°C时，密度为0.91-0.925 g/cm3，拉伸流量极限为8-13 MPa，弹性模量为118-350 MPa，在较宽的光谱范围内折射率约为1.54。通常，HDPE也作为组件材料出现。除了厚透镜和窗口外，薄型HDPE还可以用作太赫兹偏振片。

应该注意的是，HDPE的太赫兹传输与温度无关，因此允许在低温恒温器中使用HDPE窗口。其折射率的温度系数为6.2×10-4 K-1（范围8-120 K）。



频率范围覆盖太赫兹至远红外7um-3mm（100GHz-43THz），太赫兹频率范围内透射率高，理化性质相对稳定，极化程度高，响应快。







传输2mm厚的HDPE样品，太赫兹电泳。





标准特异性选择

可定制尺寸和焦距，请联系我们

直径 1 inch
(25.4mm)		 1.5 inch
(38.1mm) 		 2 inch
(50.8mm)		 2.5 inch
(76.2mm)		 3 inch
(101.6mm)
焦距 (mm) 25 - - - -
50 50 50 - -
- 75 - - -
100 100 100 100 100
150 150 150 - -
200 200 200 200 200
- - - - 400

型号
 产品

  太赫兹量子级联激光器

   用于太赫兹的780nm飞秒激光器



   用于太赫兹的1560nm飞秒激光器

  TPX / HDPE 太赫兹平凸透镜

尺寸选择：1至2英寸（可定制）

焦距：10毫米至240毫米（可定制）

材料： TPX / HDPE

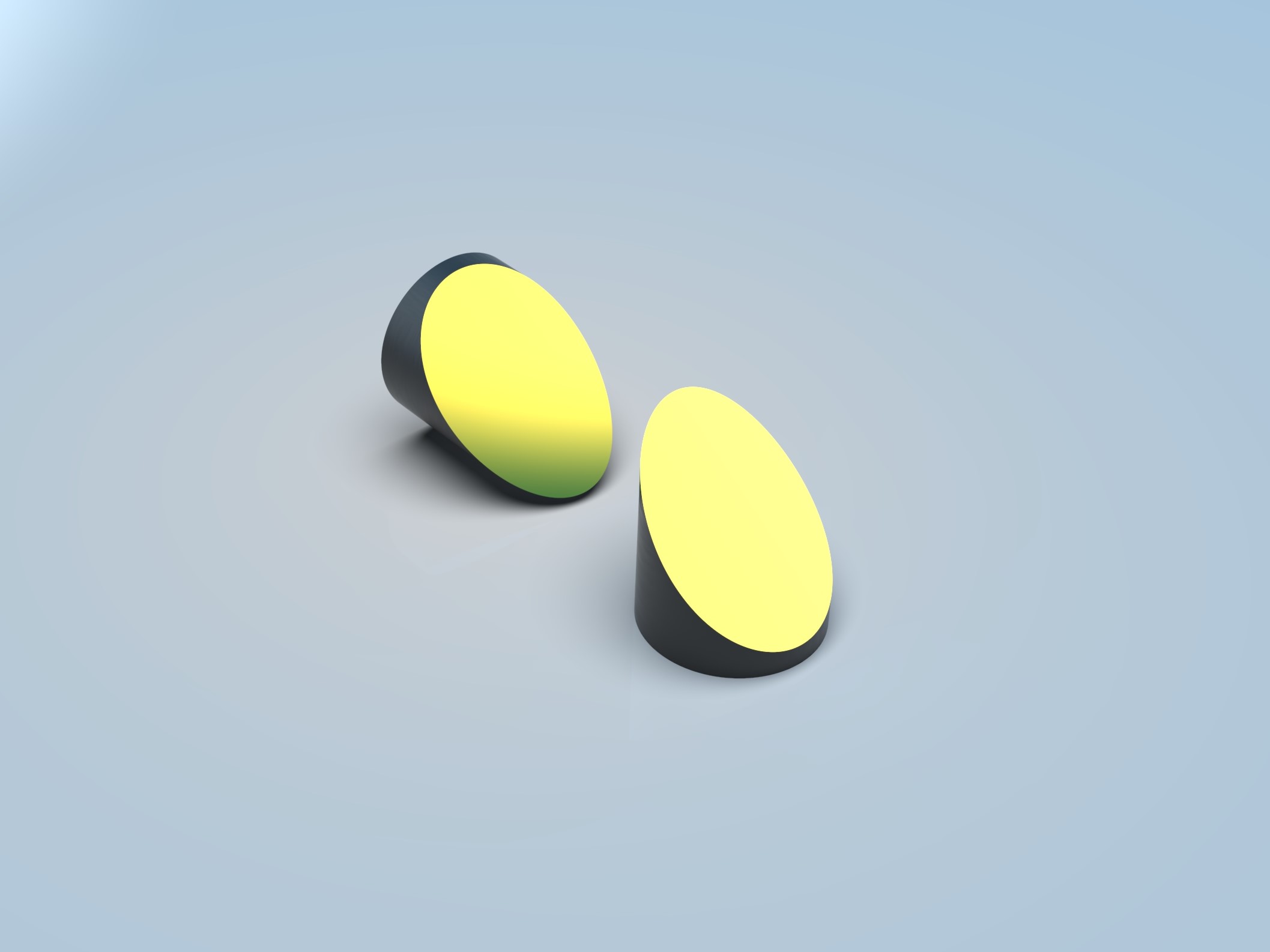

  离轴抛物面反射镜

尺寸选择：1至2英寸（可定制）

角度：90度和15/45/60度

焦距：12.7毫米至254毫米（可定制）

涂层： 保护金， 保护银， 保护 AL ， 紫外线增强 AL

通孔： 是

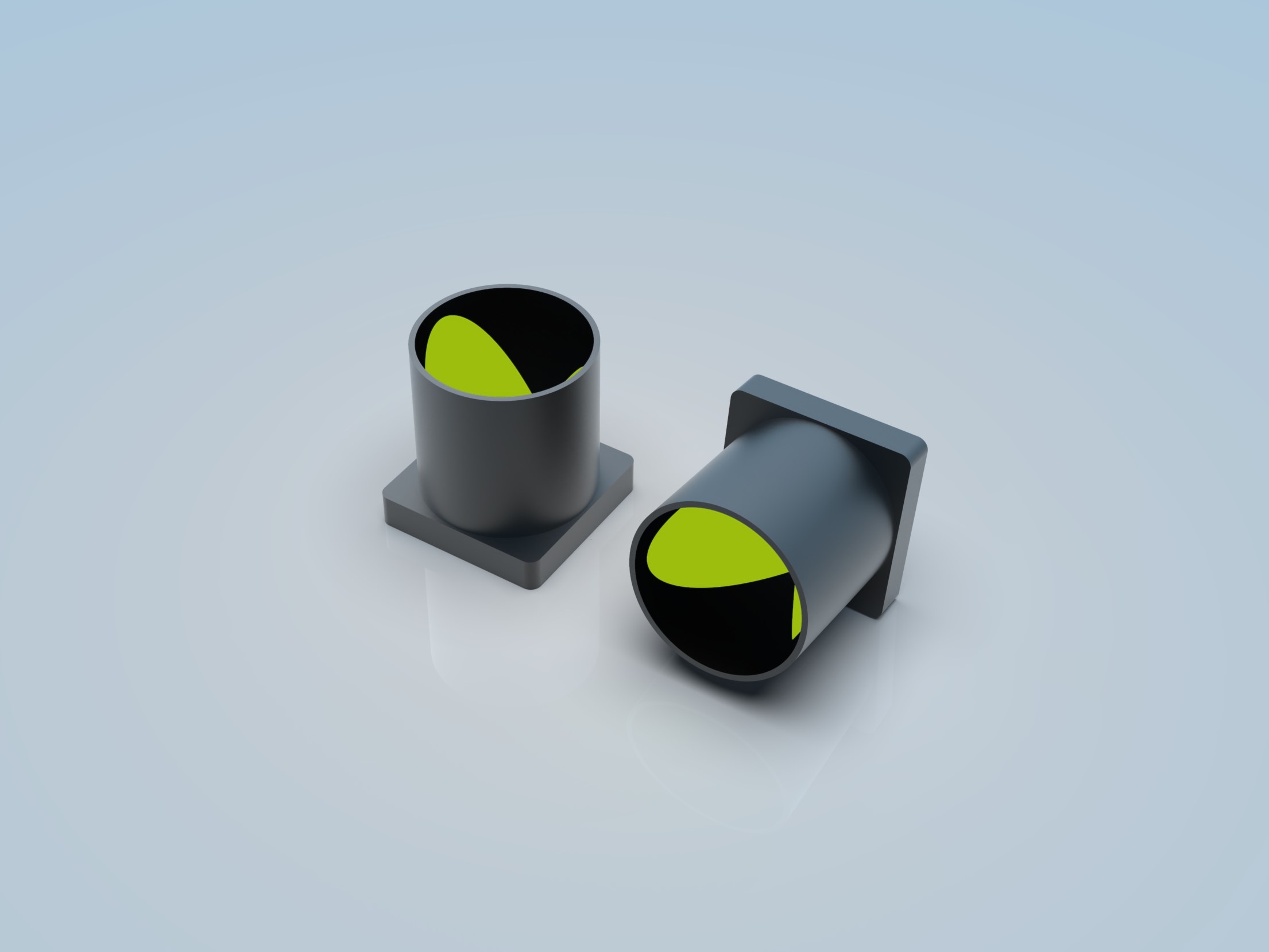

   太赫兹空心逆向反射器

尺寸选择：25.4毫米至63.5毫米（可定制）

涂层： 保护金， 保护银， 保护 AL ， 紫外线增强 AL

  太赫兹金属反射镜

尺寸选择：25.4毫米至76.2毫米（可定制）

厚度：3至6毫米（可定制）

涂层： 保护金， 保护银， 保护 AL ， 紫外线增强 AL

  太赫兹锌矿晶体

尺寸选择：10毫米* 10毫米*（0.1至2毫米）（可定制）

  太赫兹扩束反射

输出直径：40毫米

涂层： 保护金， 保护银， 保护 AL ， 紫外线增强 AL

  太赫兹偏振片

 尺寸选择：25.4毫米和50.8毫米（可定制）

  太赫兹高电阻率硅分束器

尺寸选择：1至3英寸（可定制）

厚度 0.5 至 3毫米

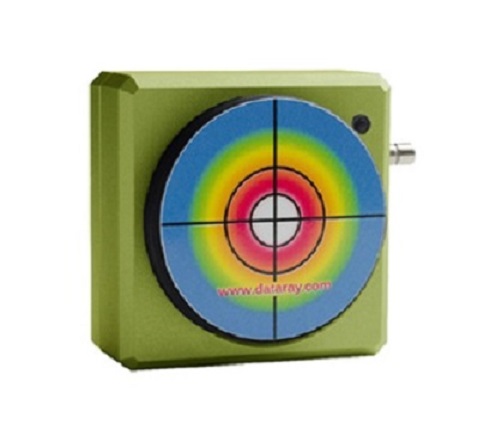

  太赫兹波束轮廓仪（1-18 THz）






我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)

Diameter (mm)

Focal Length (mm)

Material


Search Reset
Compare Model Drawings & Specs Material Focal Length (mm) Diameter (mm) Availability Reference Price
(USD)
TPX-10-25.4-U
TPX, Terahertz Lens, EFL=10mm, Ø=25.4mm, Uncoated 		TPX1025.4 2-3 Weeks $262.00
TPX-25-25.4-U
TPX, Terahertz Lens, EFL=25.4mm, Ø=25.4mm, Uncoated 		TPX2525.4 2-3 Weeks $262.00
TPX-32.5-25.4-U
TPX, Terahertz Lens, EFL=32.5mm, Ø=25.4mm, Uncoated 		TPX32.525.4 2-3 Weeks $262.00
TPX-35-25.4-U
TPX, Terahertz Lens, EFL=35mm, Ø=25.4mm, Uncoated 		TPX3525.4 2-3 Weeks $262.00
TPX-50-25.4-U
TPX, Terahertz Lens, EFL=50mm, Ø=25.4mm, Uncoated 		TPX5025.4 2-3 Weeks $262.00
TPX-65-25.4-U
TPX, Terahertz Lens, EFL=65mm, Ø=25.4mm, Uncoated 		TPX6525.4 2-3 Weeks $262.00
TPX-75-25.4-U
TPX, Terahertz Lens, EFL=75mm, Ø=25.4mm, Uncoated 		TPX7525.4 2-3 Weeks $262.00
TPX-100-25.4-U
TPX, Terahertz Lens, EFL=100mm, Ø=25.4mm, Uncoated 		TPX10025.4 2-3 Weeks $262.00
TPX-120-25.4-U
TPX, Terahertz Lens, EFL=120mm, Ø=25.4mm, Uncoated 		TPX12025.4 2-3 Weeks $262.00
TPX-150-25.4-U
TPX, Terahertz Lens, EFL=150mm, Ø=25.4mm, Uncoated 		TPX15025.4 2-3 Weeks $262.00
TPX-200-25.4-U
TPX, Terahertz Lens, EFL=200mm, Ø=25.4mm, Uncoated 		TPX20025.4 2-3 Weeks $262.00
TPX-240-25.4-U
TPX, Terahertz Lens, EFL=240mm, Ø=25.4mm, Uncoated 		TPX24025.4 2-3 Weeks $262.00
TPX-50-38.1-U
TPX, Terahertz Lens, EFL=50mm, Ø=38.1mm, Uncoated 		TPX5038.1 2-3 Weeks $304.00
TPX-75-38.1-U
TPX, Terahertz Lens, EFL=75mm, Ø=38.1mm, Uncoated 		TPX7538.1 2-3 Weeks $304.00
TPX-100-38.1-U
TPX, Terahertz Lens, EFL=100mm, Ø=38.1mm, Uncoated 		TPX10038.1 2-3 Weeks $304.00
TPX-150-38.1-U
TPX, Terahertz Lens, EFL=150mm, Ø=38.1mm, Uncoated 		TPX15038.1 2-3 Weeks $304.00
TPX-200-38.1-U
TPX, Terahertz Lens, EFL=200mm, Ø=38.1mm, Uncoated 		TPX20038.1 2-3 Weeks $304.00
TPX-50-50.8-U
TPX, Terahertz Lens, EFL=50mm, Ø=50.8mm, Uncoated 		TPX5050.8 2-3 Weeks $349.00
TPX-75-50.8-U
TPX, Terahertz Lens, EFL=75mm, Ø=50.8mm, Uncoated 		TPX7550.8 2-3 Weeks $349.00
TPX-100-50.8-U
TPX, Terahertz Lens, EFL=100mm, Ø=50.8mm, Uncoated 		TPX10050.8 2-3 Weeks $349.00
TPX-150-50.8-U
TPX, Terahertz Lens, EFL=150mm, Ø=50.8mm, Uncoated 		TPX15050.8 2-3 Weeks $349.00
TPX-200-50.8-U
TPX, Terahertz Lens, EFL=200mm, Ø=50.8mm, Uncoated 		TPX20050.8 2-3 Weeks $349.00
TPX-400-50.8-U
TPX, Terahertz Lens, EFL=400mm, Ø=50.8mm, Uncoated 		TPX40050.8 2-3 Weeks $349.00
HDPE-25-25.4
HDPE, Terahertz Lens, EFL=25mm, Ø=25.4mm 		HDPE2525.4 2-3 Weeks $97.00
HDPE-50-25.4
HDPE, Terahertz Lens, EFL=50mm, Ø=25.4mm 		HDPE5025.4 2-3 Weeks $97.00
HDPE-100-25.4
HDPE, Terahertz Lens, EFL=100mm, Ø=25.4mm 		HDPE10025.4 2-3 Weeks $97.00
HDPE-150-25.4
HDPE, Terahertz Lens, EFL=150mm, Ø=25.4mm 		HDPE15025.4 2-3 Weeks $97.00
HDPE-200-25.4
HDPE, Terahertz Lens, EFL=200mm, Ø=25.4mm 		HDPE20025.4 2-3 Weeks $97.00
HDPE-50-38.1
HDPE, Terahertz Lens, EFL=50mm, Ø=38.1mm 		HDPE5038.1 2-3 Weeks $106.00
HDPE-75-38.1
HDPE, Terahertz Lens, EFL=75mm, Ø=38.1mm 		HDPE7538.1 2-3 Weeks $106.00
HDPE-100-38.1
HDPE, Terahertz Lens, EFL=100mm, Ø=38.1mm 		HDPE10038.1 2-3 Weeks $106.00
HDPE-150-38.1
HDPE, Terahertz Lens, EFL=150mm, Ø=38.1mm 		HDPE15038.1 2-3 Weeks $106.00
HDPE-200-38.1
HDPE, Terahertz Lens, EFL=200mm, Ø=38.1mm 		HDPE20038.1 2-3 Weeks $106.00
HDPE-50-50.8
HDPE, Terahertz Lens, EFL=50mm, Ø=50.8mm 		HDPE5050.8 2-3 Weeks $127.00
HDPE-100-50.8
HDPE, Terahertz Lens, EFL=100mm, Ø=50.8mm 		HDPE10050.8 2-3 Weeks $127.00
HDPE-150-50.8
HDPE, Terahertz Lens, EFL=150mm, Ø=50.8mm 		HDPE15050.8 2-3 Weeks $127.00
HDPE-200-50.8
HDPE, Terahertz Lens, EFL=200mm, Ø=50.8mm 		HDPE20050.8 2-3 Weeks $127.00
HDPE-100-76.2
HDPE, Terahertz Lens, EFL=100mm, Ø=76.2mm 		HDPE10076.2 2-3 Weeks $177.00
HDPE-200-76.2
HDPE, Terahertz Lens, EFL=200mm, Ø=76.2mm 		HDPE20076.2 2-3 Weeks $177.00
HDPE-100-101.6
HDPE, Terahertz Lens, EFL=100mm, Ø=101.6mm 		HDPE100101.6 2-3 Weeks $265.00
HDPE-200-101.6
HDPE, Terahertz Lens, EFL=200mm, Ø=101.6mm 		HDPE200101.6 2-3 Weeks $265.00
HDPE-400-101.6
HDPE, Terahertz Lens, EFL=400mm, Ø=101.6mm 		HDPE400101.6 2-3 Weeks $265.00
