用于TCSPC的超快脉冲发生器

产品概述使用说明相关产品联系下单！

用于 TCSPC 的超快速脉冲发生器（100ps， +/- 5V）

STNPG-1H20A是一款超快脉冲发生器，专门用于驱动M-Z调制器。它具有精确的脉冲宽度和脉冲高度控制，并且可以接受任何逻辑电平作为触发输入。脉冲宽度可以通过按下旋钮设置为锁定或调谐模式，进入锁定模式时，为了方便重启，将保存最后设置。脉冲高度也可以通过另一个旋钮来改变，同时它具有额外的粗调谐模式，可以更快地进行调整。

与之前的型号相比，STNPG-1H20A的射频增益模块集成了高性能温度控制系统，因此输出脉冲的高度和宽度稳定性大大提高，即抵抗环境温度变化，可以长时间稳定运行。

特征 - 最小 100ps 脉冲宽度 - 任何电平触发输入 - 脉冲高度和脉冲锁定/调谐模式，带 LED 指示 - 集成射频增益模块温度控制 - USB通信控制端口	应用 - 窄脉冲产生 - 基于IM的斩波激光器 - 电光强度调制 - 光通信 - 射频测试仪器

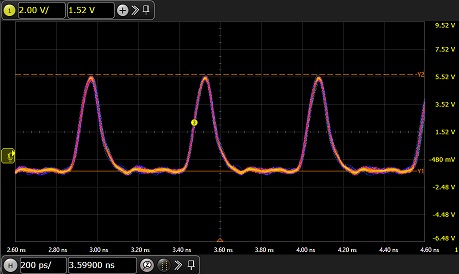

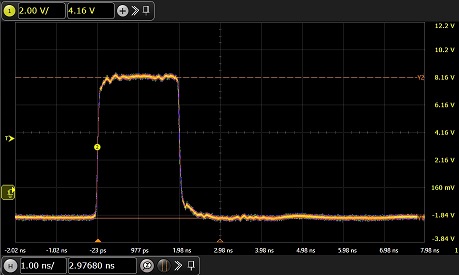

100ps脉冲宽度@1.8GHz，7V幅度	2ns 脉冲宽度 @100MHz，10V 幅度

产品规格和手册

产品手册链接：

参数	最小值	类型	麦克斯	单位
电气规格
触发输入（SMA x1）
输入电压范围	-5		5	V
输入阈值	-2		2	V
输入频率	0.1		1800	MHz
输入脉冲宽度	280			ps
输入阻抗	50Ω，直流耦合
同步输出（SMA x1）
输出电压		400		mV
输出阻抗	50 Ω，交流耦合
射频输出（SMA x1）
可调脉冲宽度 [1]	100		5000	ps
输出脉冲宽度分辨率	10			ps
上升时间（20%~80%）		55	70	ps
下降时间（20%~80%）		70	85	ps
可调脉冲幅度 [2]			8	V
输出阻抗	50Ω，交流耦合
硬件规格
工作温度	0		40	摄氏度
电源		12		直流电压
功耗 [3]		15	35	W
尺寸（宽 x 深 x 高）	191.4 x 168 x 44.3			mm
净重	1.2			kg

注意：

最大脉冲宽度可能受输入脉冲宽度的限制。

测试最大脉冲幅度 @ 100MHz 触发输入和 200ps 脉冲宽度。

开机时，功耗可能在几秒钟内高达 35 瓦，因为模块 TEC 正在达到目标温度。

电源 - 用户应使用额定电流至少为 12A 的高质量 3V 直流电源。建议使用随附的交流电源适配器或高质量的线性电源。

脉冲宽度控制 – 用户可以按下旋钮在锁定/解锁模式之间切换以进行脉冲宽度控制。在解锁模式下，可以通过转动旋钮来调节脉冲宽度，而脉冲宽度可以通过将旋钮按下到锁定模式来固定和存储。每次上电重启时，预存储的脉冲宽度将自动加载，锁定模式开启。

脉冲高度控制 – 用户可以按下旋钮在锁定/粗调/微调模式之间切换，以实现脉冲高度控制。通过将旋钮按回锁定模式，可以固定和存储最后调谐的脉冲高度。每次上电重启时，预存储的脉冲高度将自动加载。

触发阈值调整 - 出厂默认阈值预设为 0V。当触发器不存在或未正确触发时，TRIG'D 的 LED 常亮。如果需要，用螺丝刀调整触发阈值，直到 LED 变为闪烁。

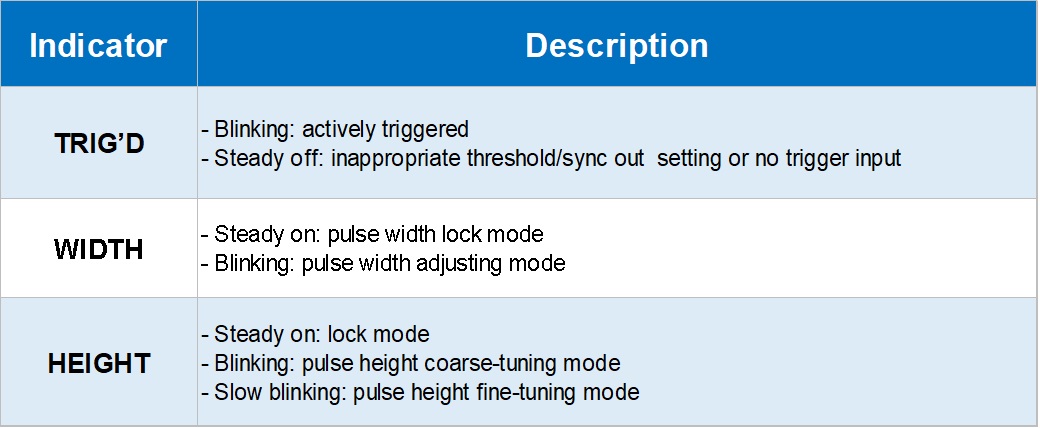

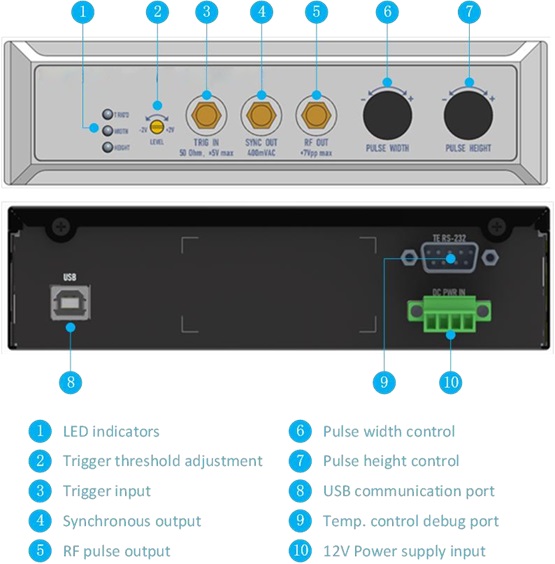

LED指示灯

温度控制调试端口 – 仅供工厂使用。

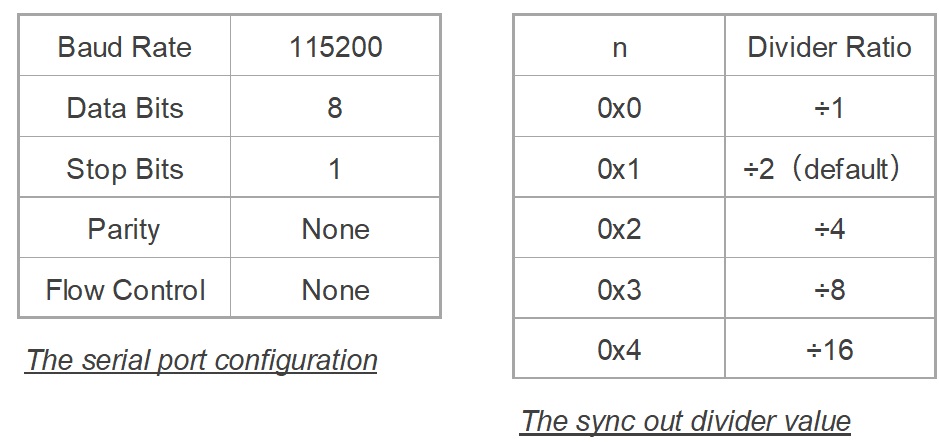

USB 通信端口 – 用户可以通过 USB Type-B 电缆将此端口连接到计算机来设置脉冲宽度和高度。该协议基于一系列简单的四字节 UART 命令，如下所示

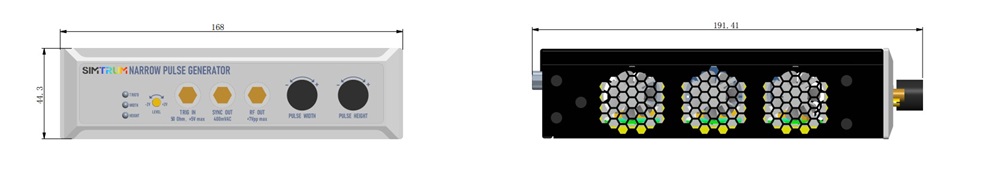

外形尺寸（单位：mm）

STNPG_Drawings
