电光相位调制器 | 瑆创电子光学商店

Products / 光电器件 /光纤耦合电光调制器 /电光相位调制器 /

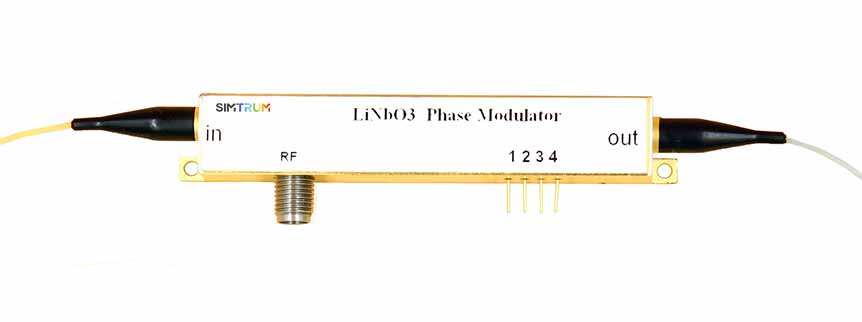

电光相位调制器
产品概述 相关产品 联系下单！

SIMTRUM提供的LiNbO3相位调制器以其良好的电光效应广泛应用于高速光通信系统、激光传感和ROF系统。OE-CQ01-PM系列基于钛扩散和APE技术的具有稳定的物理和化学特性，可以满足实验室实验和工业系统中大多数应用的要求。



  • 带宽：300MHz、10GHz、20G、40G
  • 波长：780nm、850nm、1060nm、1310nm、1550nm

特点

  • 低插入损耗
  • 保偏光纤
  • 低半波电压
  • 双极化选项

应用领域

  • 光通信
  • 量子密钥分发
  • 移频



产品规格参数

窄带宽:DC-300MHz


OE-CQ01-PM Series

OE-CQ01-PM-10-300M

OE-CQ01-PM-15-300M
  工作波长

1030~1100nm

1530~1565nm
  3dB 带宽

DC~300MHz

DC~300MHz
  插入损耗

＜3dB

＜3.5dB
  RF端V n@50KHz)

＜3V

＜4V



宽带宽:~10/20/40GHz



OE-CQ01-PM Series

OE-CQ01-PM-07

OE-CQ01-PM-08

OE-CQ01-PM-10

OE-CQ01-PM-13

OE-CQ01-PM-15
  工作波长

780nm

850nm

1064nm

1310nm

1550nm
  3dB 带宽

~10GHz

~10GHz

~10GHz

~10GHz

~10/20/40GHz
  插入损耗

＜3.5dB

＜3.5dB

＜3.5dB

＜3.5dB

＜3.5dB

  PER

＞20dB

＞20dB

＞20dB

＞20dB

＞20dB

  Vn @RF (50KHz)

＜3V

＜3V

＜2.0V / <4.0V

＜3V

＜4V

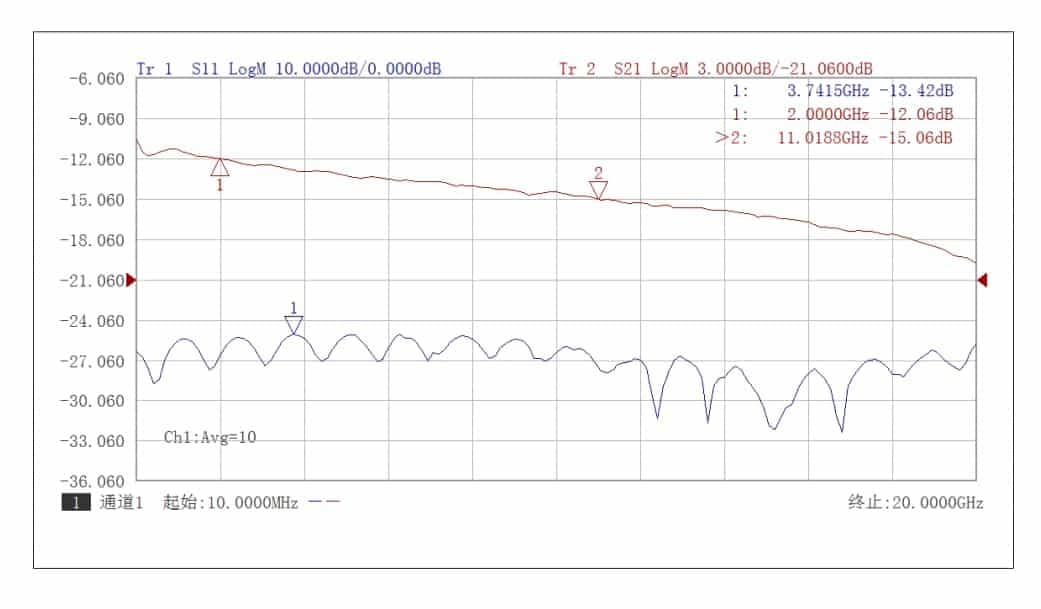

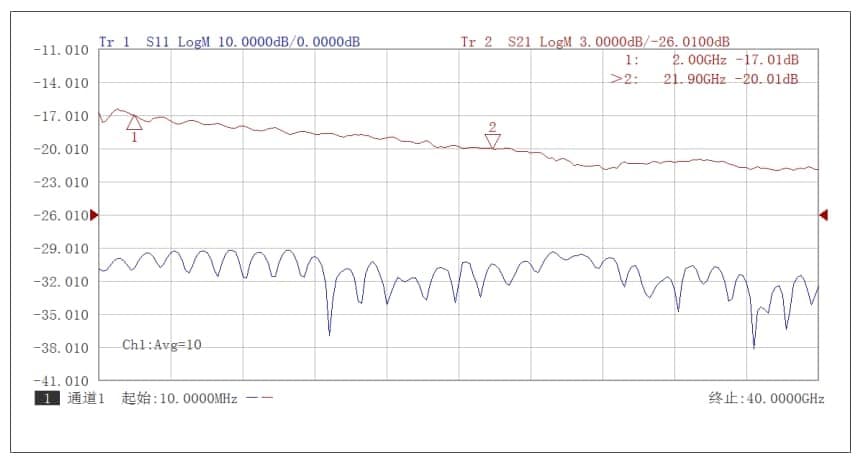

特性曲线


OE-CQ01-PM-XX-10G

OE-CQ01-PM-XX-40G



订购信息


PM

15

10G

XX

XX

类型：


PM---Phase Modulator

波长：

07---780nm

08---850nm

10---1060nm

13---1310nm

15---1550nm
工作带宽：

300M---300MHz

10G---10GHz

20G---20GHz

40G---40GHz

I输入输出光纤类型：


PP---PM/PM

PS---PM/SMF

SS---SMF/SMF
光学连接器：

FA---FC/APC

FP---FC/PC

SP---Customization

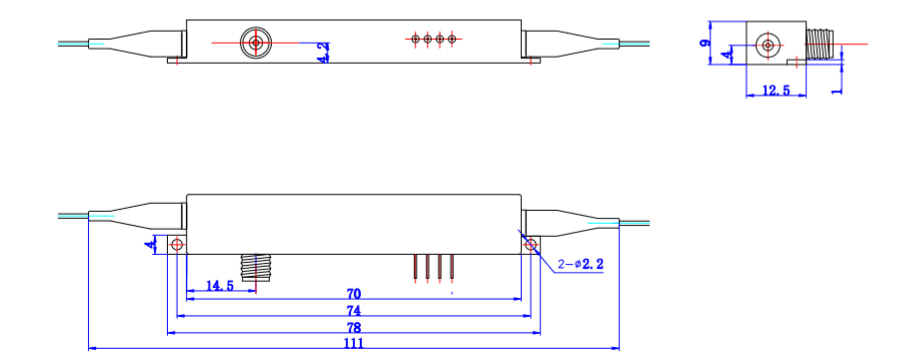

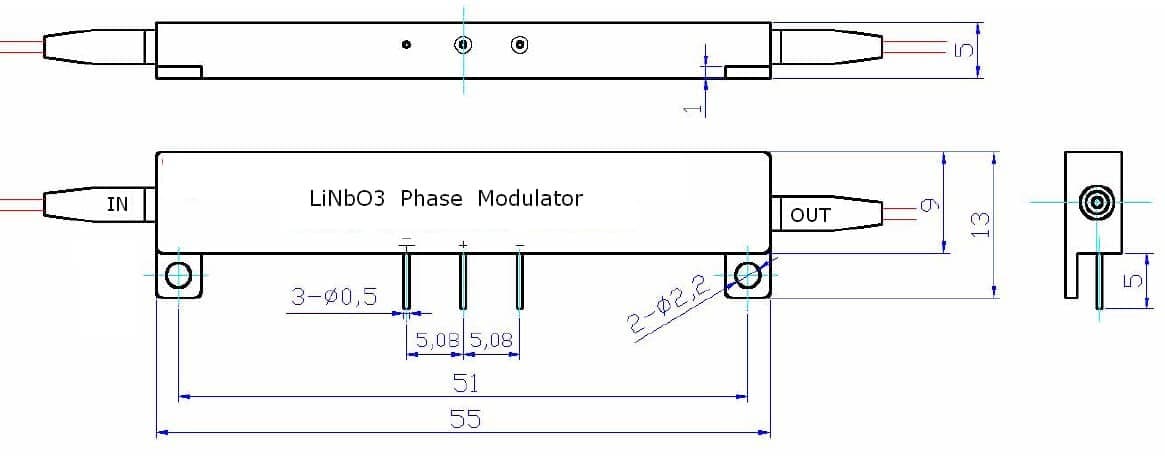

尺寸图（mm）


DC-300MHz 相位调制器

~10 / 20 / 40GHz相位调制器r





光电倍增管 (PMTs)

模型 光谱响应范围 峰值波长 QE类型 有效面积（mm） 阴极发光灵敏度典型值 阳极灵敏度典型值
  光电倍增管头戴式(仅限管) 290 - 650nm 380 - 500nm 12% -,28% Φ10 - Φ58 40 - 100μA/lm 30 - 2000A/lm
  光电倍增管侧开(仅限管) 160 - 900nm / / 8×24 40 - 250μA/lm 400 - 2500A/lm
  光电倍增管(模块) 160 - 900nm 400nm, 420nm / Φ22 - Φ25 | 8×24 60 - 250μA/lm /
  微通道板光电倍增管（MCP-  PMT） 115 - 650nm 250nm, 380nm 30%@410nm, 15%@250nm / 70μA/lm 900A/lm
  闪烁体探针 / / / Φ25×25 - Φ75×75 / /
  β 探测器 / / / Φ10, Φ25 / /





可见光单光子探测器(SPD)

型号 波长范围 时间分辨率 量子效率  暗计数率
  APD 硅检测模块 200 -1060nm  / 65%@700nm，2%@200nm <200cps to <500cps
  可见光单光子探测器(峰值QE~500nm) 350 - 1000nm <40ps 35%@500nm, 25%@600nm <7Hz  to <250Hz
  可见光单光子探测器(峰值QE~800nm) 350 - 1000nm <200ps
 60%@640nm, 80%@800nm <300Hz to <1000Hz
  可见光光子计数器OEM 350 - 900nm 40 -60ps 35%@500nm，4%@900nm <30Hz to <300Hz





红外单光子探测器(SPD)

型号 波长范围 抖动频率 量子效率  暗计数率
  近红外单光子探测器双通道 （900-1700nm） 900-1700nm <100ps  / ≤2e-6/gate @10% SPDE
  超导纳米线系统 780 - 1625nm  20- 40ps >80% over min 100nm <1Hz  to <100Hz
  近红外单光子探测器(900-1700） 900 - 1700nm / / ≤2e-6/gate @10% SPDE
  近红外单光子探测器 自由运行/门控 900 - 1700nm <150ps up to 35% 0.8 to 6 Khz
  近红外单光子探测器低暗计数 900 - 1700nm <150ps 25% 50 t0 200 Hz



光电二极管PD(200nm-12um)

光电倍增管 200-1000nn  光电二极管 800-2500nm 冷却光电二极管 1-30um
  DH_3 多碱光电倍增管（200-850nm） Ge光电二极管（800-1800nm） MCT12 杜瓦冷却光电二极管 （2-12μm）
  DH_30 多碱光电倍增管（200-850nm） IGA光电二极管（800-1700nm） INSB 杜瓦冷却光电二极管 （1-5.5μm）
  DH_30_TE冷却多碱光电倍增管（200-900nm） IGA-EX_TE光电二极管（900-1900/2550nm） PBSE_TE冷却光电二极管 （1-5μm）
  DH_50冷却多碱光电倍增管（200-930nm） / PBS_TE 冷却光电二极管 （1-3μm）
  DH_3_BI 双碱端窗光电阴极片（200-600nm） / PY 热释电探测器 （1-30μm）
  DH_Si 硅光电二极管（200-1100nm）
 / /





显微镜CCD相机(VIS-NIR)

相机类别 分辨率 像素尺寸 帧率 波长 注意
   显微镜TE冷却CCD摄像头USB3.0 1.5MP to 12MP 6.45um to 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
   显微镜CCD相机USB3.0 1.5MP to 12MP 6.45um to 3.1um ~30FPS 380nm - 650nm 红外截止滤光片





滤光片

指标
 单波段>多波段带通 长通和短通  缺口  二向色镜
  透光率 93 - 99% 95 - 99% 95 - 99% 94 - 98%
  截止深度/反射率 OD6 - 8+ OD6 - 8+ OD6+ Reflectance > 98%
  光谱范围 200 - 3000 nm 200 - 3000 nm 300 - 3000 nm 200 - 3000 nm
  光谱陡峭度 < 1% < 0.25% < 1% < 2%
  环境和物理耐久性 ISO 9022-2-11-03; ISO 9022-2-11-06; MIL-C-48497A 4.5.4.1; ISO 9022-2-12-06; ISO 9211-4-04-08
  公差范围 400度  / -200 度





光功率计探测器 250-2500nm

产品 链接

光功率计探测器 250-2500nm

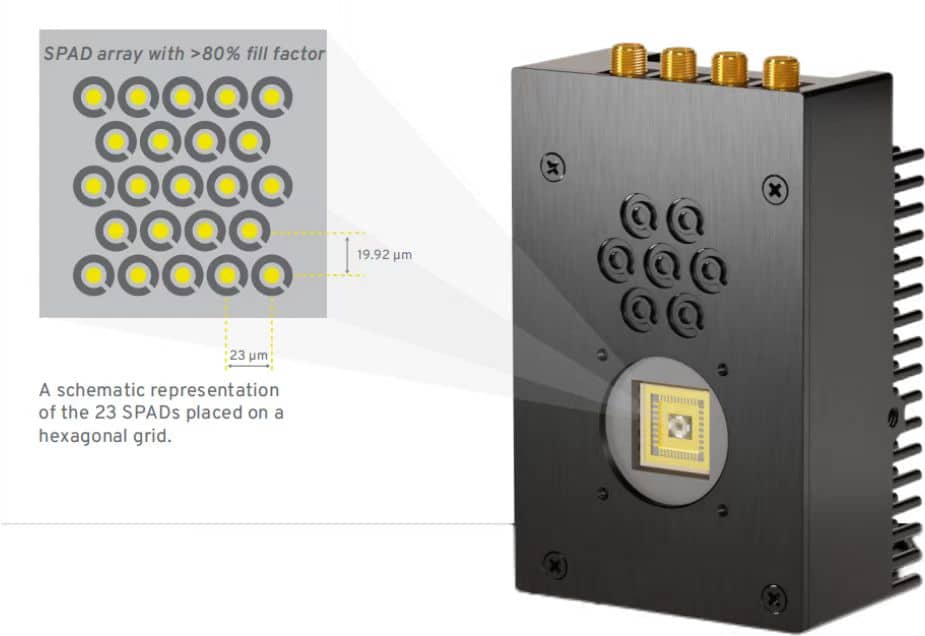

单光子雪崩二极管探测器阵列

产品 链接






我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
OE-CQ01-PM-07-10G
OE-CQ01-PM-07-10G，工作波长 780nm，3dB宽带~10GHz，插入损耗＜3.5dB，PER＞20dB，Vn @RF (50KHz)＜3V 		4-6周 Request for quote
OE-CQ01-PM-08-10G
OE-CQ01-PM-08-10G，工作波长850nm，3dB 带宽 ~10GHz，插入损耗＜3.5dB，PER＞20dB，Vn@RF(50KHz)＜3V 		4-6周 Request for quote
OE-CQ01-PM-10-02G
OE-CQ01-PM-10-02G，工作波长1064nm，3dB带宽~10GHz，插入损耗＜3.5dB，PER＞20dB，Vn@RF (50KHz)＜2.0V / <4.0V 		4-6周 Request for quote
OE-CQ01-PM-10-10G
OE-CQ01-PM-10-10G，工作波长850nm，3dB带宽 ~10GHz，插入损耗＜3.5dB，PER＞20dB，Vn@RF (50KHz)＜3V 		4-6周 Request for quote
CQ01-OE-PM-10-300M
CQ01-OE-PM-10-300M，工作波长850nm，3dB带宽 ~10GHz，插入损耗＜3.5dB，PER＞20dB，Vn@RF (50KHz)＜3V 		4-6周 Request for quote
OE-CQ01-PM-13-10G
OE-CQ01-PM-13-10G，工作波长1310nm，3dB带宽~10GHz，插入损耗＜3.5dB，PER＞20dB，Vn@RF (50KHz)＜3V 		4-6周 Request for quote
OE-CQ01-PM-15-10G
OE-CQ01-PM-15-10G，工作波长1550nm，3dB带宽~10/20/40GHz，插入损耗＜3.5dB，PER＞20dB，Vn@RF (50KHz)＜4V 		4-6周 Request for quote
OE-CQ01-PM-15-20G
OE-CQ01-PM-15-20G，工作波长1550nm，3dB带宽~10/20/40GHz，插入损耗＜3.5dB，PER＞20dB，Vn@RF (50KHz)＜4V 		4-6周 Request for quote
OE-CQ01-PM-15-40G
OE-CQ01-PM-15-40G，工作波长1550nm，3dB带宽~10/20/40GHz，插入损耗＜3.5dB，PER＞20dB，Vn@RF (50KHz)＜4V 		4-6周 Request for quote
OE-CQ01-PM-15-300M
OE-CQ01-PM-15-300M，工作波长1550nm，3dB带宽~10/20/40GHz，插入损耗＜3.5dB，PER＞20dB，Vn@RF (50KHz)＜4V 		4-6周 Request for quote

OE-CQ01-PM-15-300M - Parameter

OE-CQ01-PM-15-40G - Parameter

OE-CQ01-PM-15-20G - Parameter

OE-CQ01-PM-15-10G - Parameter

OE-CQ01-PM-13-10G - Parameter

CQ01-OE-PM-10-300M - Parameter

OE-CQ01-PM-10-10G - Parameter

OE-CQ01-PM-10-02G - Parameter

OE-CQ01-PM-08-10G - Parameter

OE-CQ01-PM-07-10G - Parameter

OE-CQ01-PM-15-300M - Download

OE-CQ01-PM-15-40G - Download

OE-CQ01-PM-15-20G - Download

OE-CQ01-PM-15-10G - Download

OE-CQ01-PM-13-10G - Download

CQ01-OE-PM-10-300M - Download

OE-CQ01-PM-10-10G - Download

OE-CQ01-PM-10-02G - Download

OE-CQ01-PM-08-10G - Download

OE-CQ01-PM-07-10G - Download
