SIMSCOP单点共聚焦显微镜
产品概述 规格参数 升级选项 应用 相关产品 联系下单！

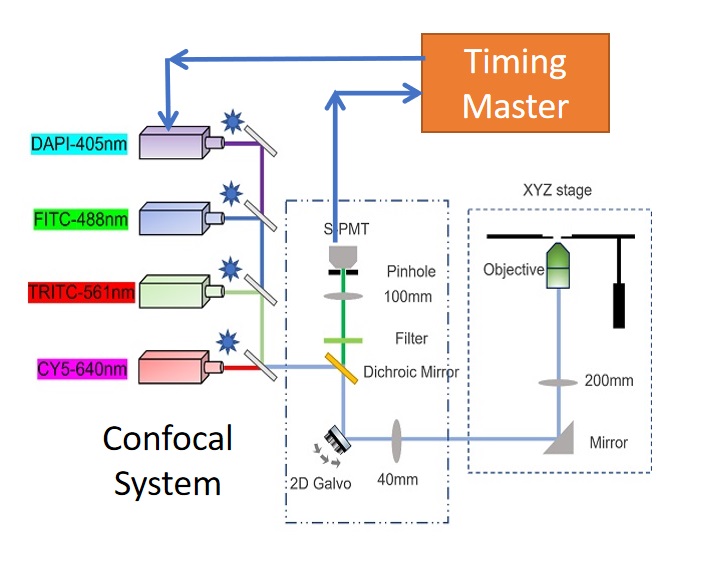

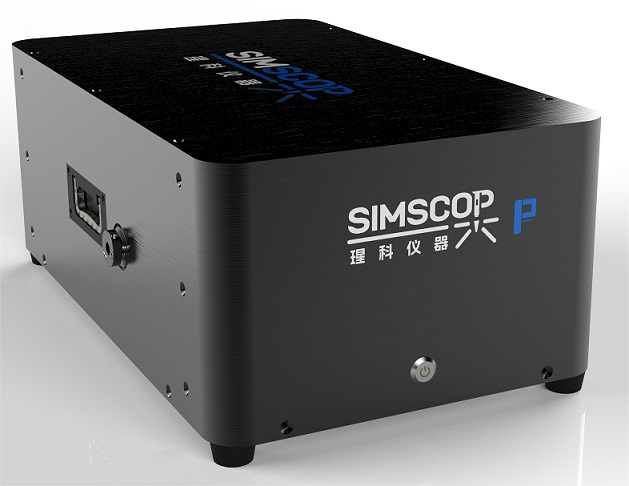

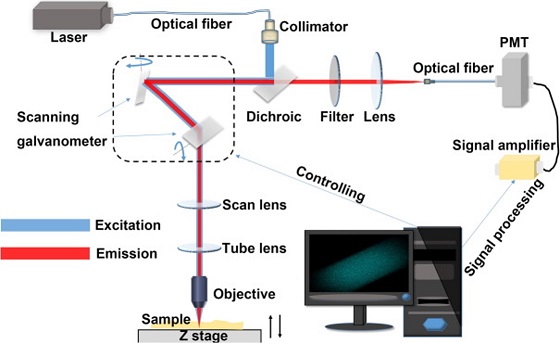

SIMSCOP 单点共聚焦显微镜 P 系列

共焦显微镜是一种光学成像技术，通过使用空间针孔阻挡图像形成中的离焦光来提高显微照片的光学分辨率和对比度。 捕获样本中不同深度的多个二维图像可以重建三维成像。

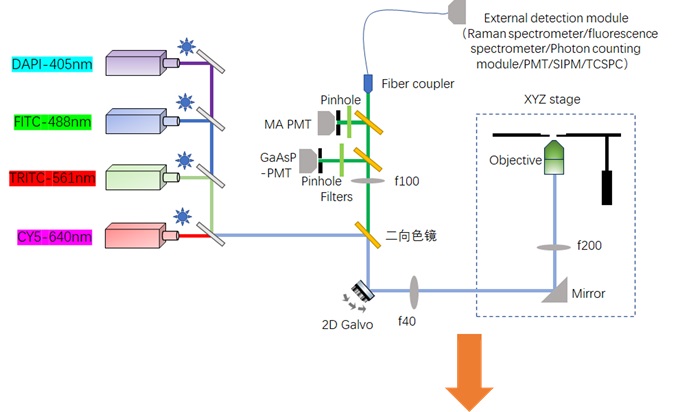

我们最近发布的“2+1”P系列共焦显微镜提供2通道成像探测器和1个功能检测通道，并具有多种选项。 同时从两个通道收集信号的能力对于动态研究来说是有利的，例如跟踪标记颗粒的运动或观察活细胞过程。它允许您实时捕获样本行为的多个方面，功能通道的存在使您可以从样品中捕获光谱或寿命信息，使其适合广泛的应用。



此外，我们的 XY 显微镜压电台专为使用我们的 SIMSCOP 系列显微镜而设计，可为显微镜样品提供电动 XY 定位。点击此处即可访问 SIMTRUM 的 XY 显微镜台。

更多产品信息请点击公司官网 瑆科仪器



产品手册链接：





产品特色

  • 2个通道同时进行双色成像
  • 更高的采集速度（8FPS）
  • 灵活选择激光和探测器类型
  • 适用于SIPM、PMT(MA)、

    PMT(GaAsP)、PMT(GaAs)

  • 预留通道支持模块化升级

         √ 拉曼光谱仪

         √ 荧光光谱仪

         √ TCSPC模块

         √ 近红外 I/II 探测器






  • 2 个探测器通道可同时进行双色成像，实现更快的成像速度，您可以使用具有不同发射光谱的不同荧光团或荧光标记，并同时捕获其信号。 这对于研究样品中的多个目标或分子特别有用，无需连续成像。

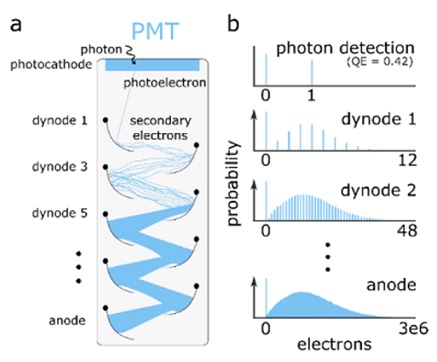

  • 灵活选择探测器类型 (GaAsP, PMT/MA, PMT/SIPM)：选择探测器类型的能力使您可以根据您的特定实验要求优化 SNR。多个探测器和功能信息的组合允许对荧光强度、发射光谱和荧光寿命测量进行定量分析。 这对于许多定量生物学和材料科学实验至关重要。



参数 SiPM GaAsP PMT 多碱PMT 顶级双碱
(Ultra bialkali)
PMT
感光面积 6mmx6mm Ø5 mm Ø8 mm Ø8 mm
光谱响应范围(nm) 200-900 300-740 185-870 230-700
峰值响应波长(nm) 420 520 400 400
暗电流nA 900 3 1 1
峰值波长探测效率 38%@420nm 45%@520nm 23.87%@400nm 40.3%@400nm
上升时间 180ps 1ns 0.57ns 0.57ns

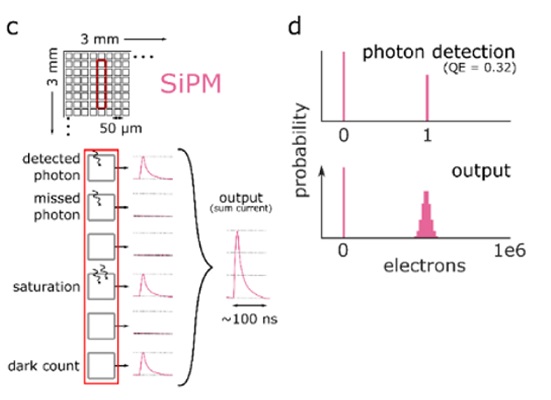

  • SiPM探测器的优势: 实现更高的QE和更低的噪声: 低电压运行, 使用寿命长, 更宽的动态范围, 对磁场不敏感, 适用于高速高信噪比成像。

产品规格和手册

产品手册链接：



SIMSCOP - P 系列单点共聚焦显微镜参数
激光单元 标准波长：405±5 nm；488nm±5nm；561nm±1nm；640nm±5nm
输出方式：单模保偏光纤耦合(TEM00)
单波长输出功率：＞20mW     功率稳定性：<1%
光谱线宽＜3nm
TTL 调制，1kHz
激光功率调节精度：0.1%， 多波长AOTF 调节功率
注：可选波长375nm/445nm/473nm/515nm/525nm/532nm/633nm/660nm/685nm/785nm/808nm
探测器 SiPM，波长：250-950nm QE＞25%@420nm, 暗电流：618nA
多碱PMT，波长：290 - 650nm QE>20%@420nm，暗电流：10nA
GaAs PMT,    波长：300-740nm QE>45%@520nm，暗电流：3nA
扫描模块 扫描像素：128x128 ~ 4096x4096
像素时间：0.5us-100us
最大扫描速度：8fps (512x512)
XY 分辨率 230nm@100x Oil objective
成像深度 ＜100um
视场 5X: 1.44mmx1.44mm  |  10x: 0.72mmx0.72mm  |  20x: 0.36mmx0.36mm,
40x: 0.18mmx0.18mm  |  60x: 120umx120um  |  100x: 72umx72um
电动滤光模组 DAPI EM 445nm/50nm,     FITC EM 530nm/50nm
TRITC EM 605nm/60nm,   Cy5 EM 695nm/40nm
小孔 16个光刻针孔，直径范围从Ø25 µm到Ø2 mm
目镜 WF10X/23平场目镜，高眼点；对中望远镜
目镜筒 45°倾斜，瞳距调节50‒75mm，视度可调
物镜转换器 五孔内定位转换器，滚珠轴承内定位
样品台 手动：固定式载物台240mm×260mm；移动范围：135mm×85mm
电动：最小步进：50nm; 重复定位精度：±0.1um;
最大速度：≥100mm/s台面尺寸≥270x170mm
有效行程：x:1100mm Y:75mm 最大负载能力：＞1KG（水平）
Z轴驱动 对焦分辨率/最小步长0.05μm,  重复定位精度+/-0.2μm,  最大行程10mm
调焦机构 粗微调同轴，配有限位装置和锁紧装置，低手位同轴调焦手轮，微调手轮格值1μm
透射照明系统 暖光LED，亮度连续可调
LED旋钮式亮度调节器
聚光镜：超长工作距离72mm，数值孔径NA=0.30，配三孔相衬环板
落射荧光照明系统 多波段LED光源MG-100
6孔位荧光模块
紫外(U)EX: 375/30nm；DM:415；EM:460/50nm
蓝色(B)EX: 475/30nm；DM:505；EM:530/40nm
黄色(Y)EX: 540/25nm；DM:565；EM:605/55nm
红色(R)EX: 620/50nm；DM:655；EM:692/45nm
升级模块（可选） 拉曼共焦光谱仪
荧光光谱仪
TCSPC
近红外 I/II 探测器
软件功能

多色荧光定位处理，Z-stack数据处理，大图像拼接，图像分析，

成像数据管理，3D成像渲染，光谱分析







专业软件UI设计

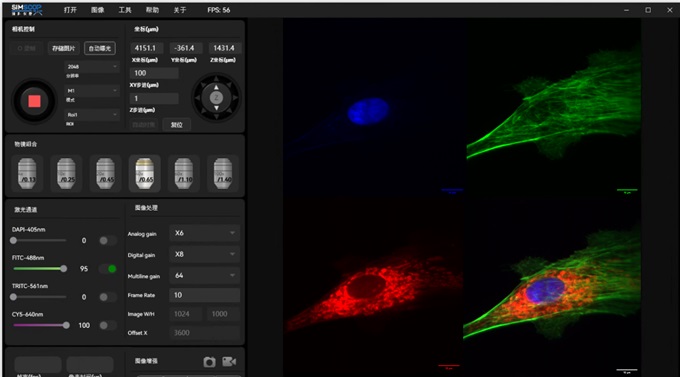

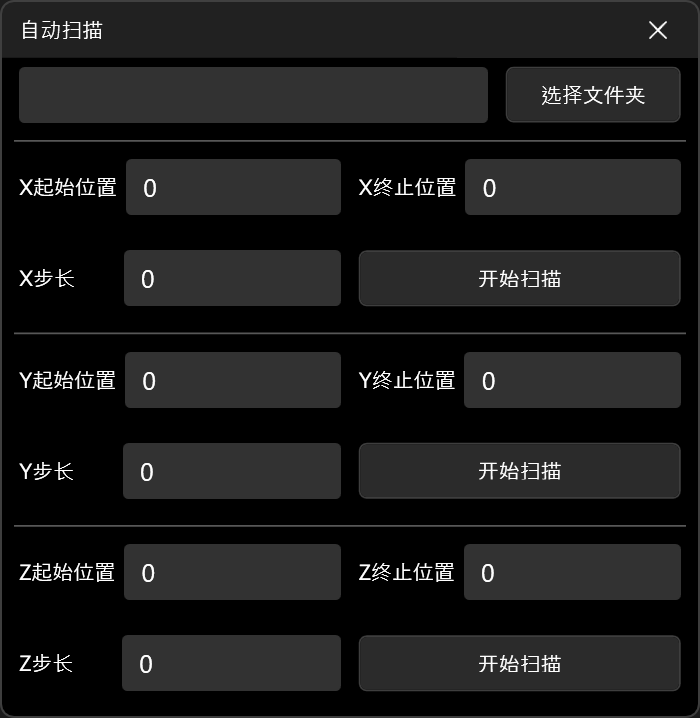

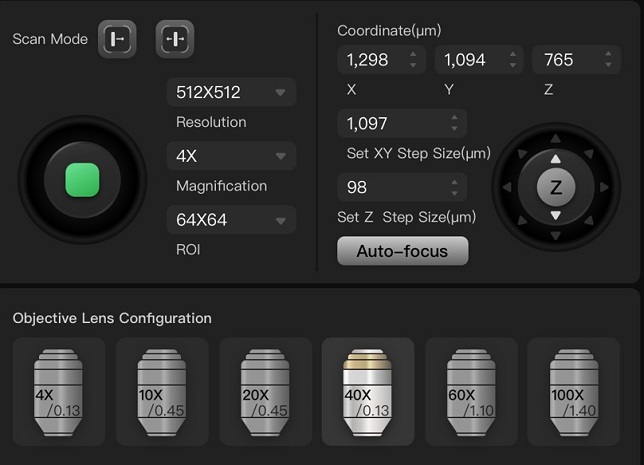

SIMSCOP CM 系列共聚焦显微镜软件主要特点

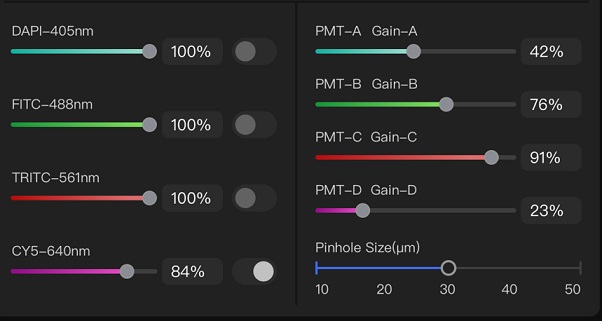

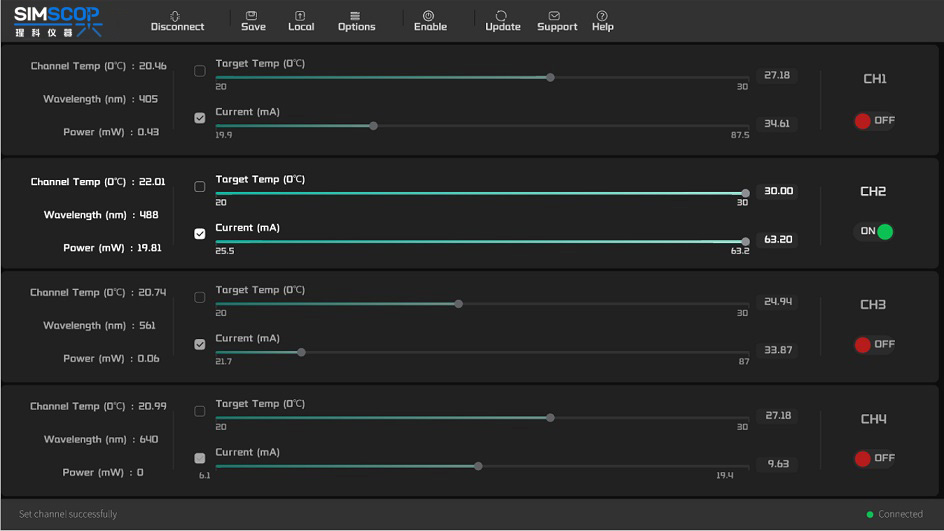

激光控制面板


显微镜图像采集参数设置

  功能 GUI 面板

易于识别的显示屏，

用于设置激光器、探测器等。

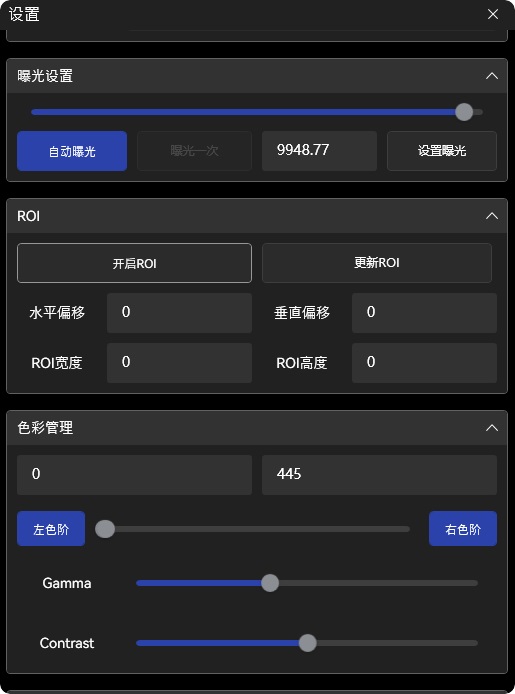

 相机参数设置
 图像处理和反卷积

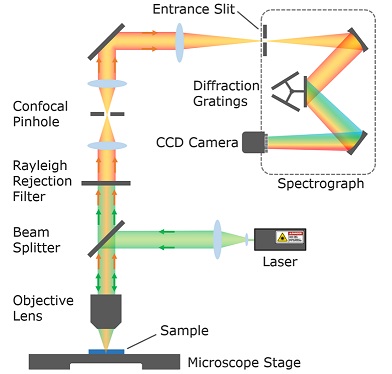

升级至共聚焦拉曼显微镜

● 532,785,1064 拉曼

● 直立显微镜设置

● 拉曼图像映射，高分辨率

详细信息请点击这里



升级至荧光/光致发光显微镜 (FLIM)

FLIM 是一种显微镜技术，可根据所用荧光团的荧光寿命对生物样本进行可视化和分析。FLIM 测量样本中光子的激发和发射之间的时间，可以提供有关荧光团的性质及其所在环境的信息。



FLIM 可用于研究多种生物过程，包括蛋白质-蛋白质相互作用、酶活性和离子浓度变化。它通常与其他成像技术（如共聚焦显微镜）结合使用，以提供有关样本的更详细信息。

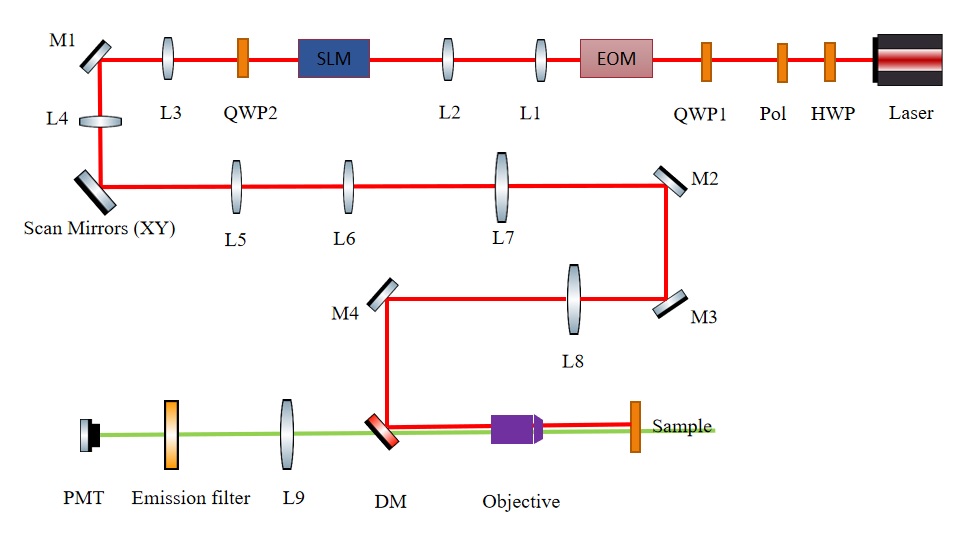

升级至单/双/多光子显微镜

在双光子显微镜中，激光发射特定波长的光，该光被样品中的荧光分子吸收。当这种光的两个光子同时被吸收时，它们提供足够的能量来激发荧光分子并使其发出更长波长的光，这些光可以被显微镜检测到。由于需要两个光子来激发分子，因此荧光发射的概率很低，并且仅发生在显微镜的焦点处，从而可以实现高分辨率成像和比传统显微镜更大的深度。



双光子显微镜在神经科学、生物学和生物医学成像领域有多种应用。例如，它已用于研究大脑中单个神经元的活动、可视化血管的结构和功能以及追踪活组织中细胞的行为。


升级至共聚焦光谱显微镜（近红外 I/II 共聚焦）

● 升级至共聚焦光谱显微镜（NIR I/II 共聚焦）

● 波长范围：紫外至近红外（200nm-2.5nm）

● 光谱分辨率高达0.2nm

● 大数值孔径设置，适合高灵敏度应用

详细信息请点击这里

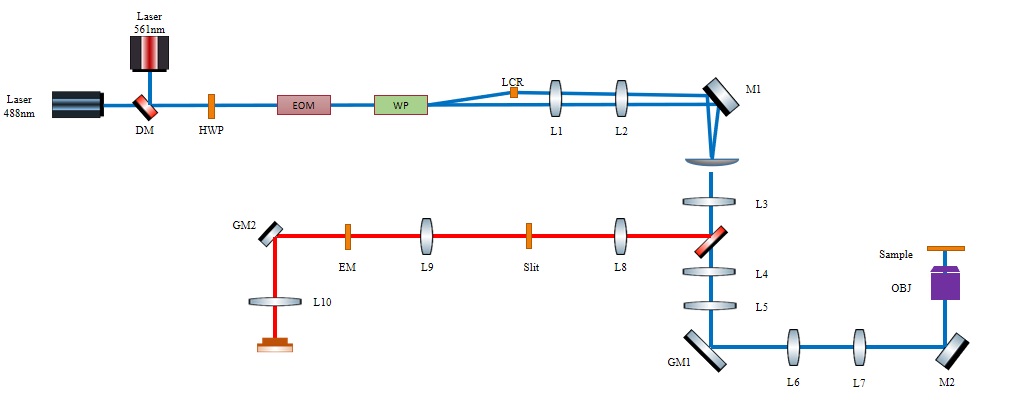

升级至高速线扫描共聚焦显微镜

● 帧率 210fps

● 分辨率：超过光学 衍射极限150 纳米

● 成像深度 为500 至1000微米

● 图像对比度增强20-30 dB



详细信息请点击这里

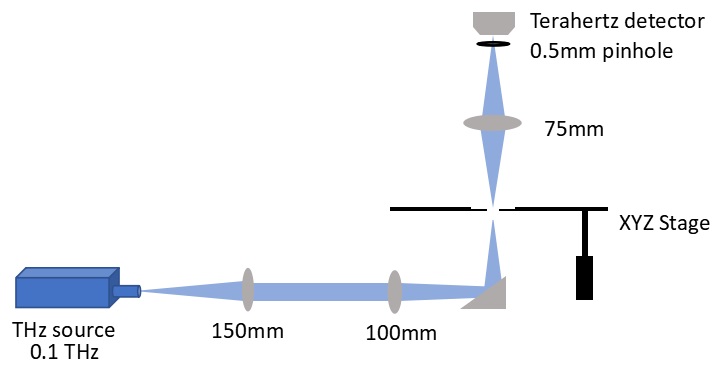

升级至太赫兹共聚焦显微镜 系统

● 100GHz，输出功率：80mW

● 空间分辨率150-200um





太赫兹共聚焦显微镜使用聚焦的太赫兹辐射光束扫描被分析的样本。然后，该光束被反射回来并被探测器收集，探测器根据反射辐射的强度创建样本图像。通过使用共聚焦设计，该显微镜可以实现高分辨率，并可以选择性地聚焦样本内的不同深度。



它可用于研究聚合物、陶瓷和半导体等材料的微观结构和特性，并检测其结构中的缺陷或异常。在生物学和医学中，它可用于对皮肤、牙齿和软骨等对太赫兹辐射透明的生物组织进行成像和研究。



升级至超分辨率 共焦 重扫描结构照明显微镜

“重新扫描”共聚焦显微镜是一种共聚焦显微镜，它使用快速移动的镜子或扫描仪多次扫描激光束穿过样本，产生比标准共聚焦显微镜更高的分辨率和更好的对比度图像。



总体而言，重扫描共聚焦显微镜是研究生物组织、细胞和其他样本的非常强大的工具，广泛应用于研究实验室、医疗机构和其他科学环境。


升级至低温共聚焦显微镜

与 SIMTRUM 低温恒温器兼容，可进行 -190 至 600 度的低温拉曼测量

● 8 探测臂可升级为可调探测臂

● 可选反射或透射模式




单点共聚焦显微镜实采图集




高清视频与图片：如有需要高清版实采图或视频请与我们联系。
BPAE cell 1, SIMSCOP Pseries, 60X objective lens   BPAE cell 2, SIMSCOP P series, 60X objective lens

牛肺动脉内皮细胞, 60X水镜 NA1.2, SIMSCOP P系列
激光器405nm,488nm及561nm（该图片未经过后期图像处理）



牛肺动脉内皮细胞, 60X水镜 NA1.2, SIMSCOP P系列
激光器405nm,488nm及561nm（该图片未经过后期图像处理）

Mouse nerve, SIMSCOP Pseries, 20X objective lens   Fibrous connective tissue section, SIMSCOP P Series, 10X objective lens_1000x1000

小鼠神经单点扫描图, 20X物镜, SIMSCOP P系列
探测器SIPM（该图片未经过后期图像处理）



纤维结缔组织切片，10X物镜_1000x1000，SIMSCOP P系列
探测器SIPM（该图片未经过后期图像处理）

Sago palm leaf, SIMSCOP Pseries, 10X objective lens_500x500   Sago palm leaf, SIMSCOP Pseries, 10X objective lens_800x800

铁树叶，10X物镜_500x500，SIMSCOP P系列
探测器SIPM（该图片未经过后期图像处理）

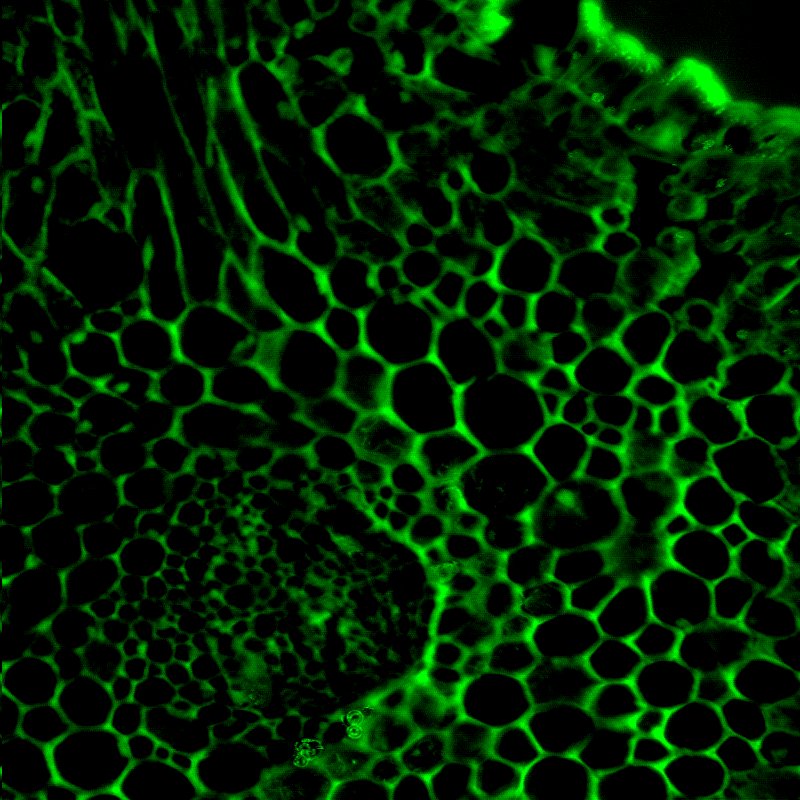

铁树叶，10X物镜_800x800，SIMSCOP P系列
探测器SIPM（该图片未经过后期图像处理）






















参数

Basic

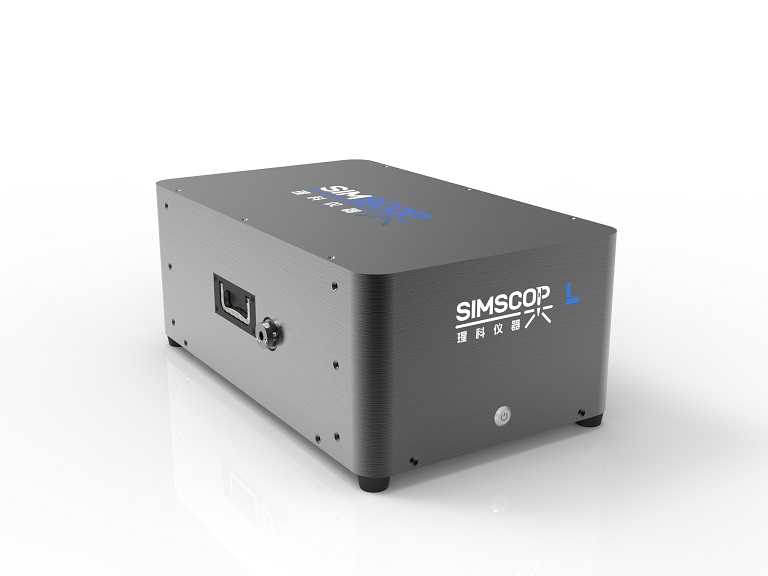

单点系列Box

Basic

单点系列

Advance

单点系列

Basic

线扫系列

Advance

线扫系列

Basic

转盘系列

Advance

 转盘系列

Basic

超分辨

Advance

转盘超分辨
图像帧率 4fps@512x512 4fps@512x512 4fps@512x512 10fps@1024x1024 14fps@1024x1024 100fps@2048x2048 100fps@2048x2048 13fps@1024x1024 13fps@1024x1024
分辨率 ~230 nm  ~230 nm  ~230 nm  ~230 nm  150-200nm ~230 nm  ~230 nm  ~100 nm  ~100 nm
图像深度
 <100µm <100µm <100µm <100µm <600µm <200µm <200µm <50µm <200µm
激光数量  1 1 4 1 4 4 4 4 4
波长选择

405/445/488

/525/561/640(nm)

405/445/488/

525/561/640(nm)

405/488/561/

640(nm)

405/445/488/

525/561/640(nm)

405/488/561/

640(nm)

405/445/470/520/

528/555/640(nm)

405/445/470/520/

528/555/640(nm)

405/445/470/520/

528/555/640(nm)

405/445/470/520/

528/555/640(nm)
探测器 探测器 探测器 探测器 CMOS相机
 sCMOS相机 sCMOS相机

双sCMOS摄像头

（单sCMOS可选）

 sCMOS相机

双sCMOS摄像头

（单sCMOS可选）
显微镜  无 倒置（正置可定制）
 倒置（正置可定制）
 倒置（正置可定制） 倒置（正置可定制）

倒置或正置

倒置或正置

倒置或正置

 倒置
样品载物台 无

Z轴电动载物台

XY手动载物台

 XYZ 电动载物台

Z轴电动载物台

XY手动载物台

 XYZ 电动载物台  XYZ 电动载物台  XYZ 电动载物台  XYZ 电动载物台  XYZ 电动载物台
电子系统

电动滤光片

电动光圈

   电动滤光片 电动滤光片 电动滤光片 电动滤光片 电动滤光片
图像对比度 中 中 高 中 高 高 高 高 高
升级选项 无 无 升级到30fps高速  无 无 无 升级至 SPIN Disk SIM 100nm 分辨率 升级至 SPIN Disk SIM 100nm 分辨率 无
定制选项     是   是 是 是
应用 生物医学：细胞单色荧光显微观察、3D扫描； 生物医学：细胞单色荧光显微观察、3D扫描；
生物医药：细胞和组织的三维荧光显微镜成像观察、多通道荧光检测；		 反射式3D显微成像、表面形状检测、材料和微电子器件表面形状的快速分析测量； 厚组织的快速3D成像、3D组织病理学图像检测、小动物组织和脑神经元、肝脏、肾脏等器官的3D组织形态学研究； 活细胞/组织的动态荧光成像，斑马鱼和线虫等小动物的显微镜观察； 活细胞/组织的动态荧光成像，斑马鱼和线虫等小动物的显微活体观察，以及多通道荧光细胞器的活体观察； 活细胞的动态荧光超分辨率成像技术可用于活细胞动态学研究，允许在细胞和亚细胞水平追踪生物变化； 活细胞的动态荧光超分辨率成像，及对组织、类器官、球状体和小型生物体的三维成像；

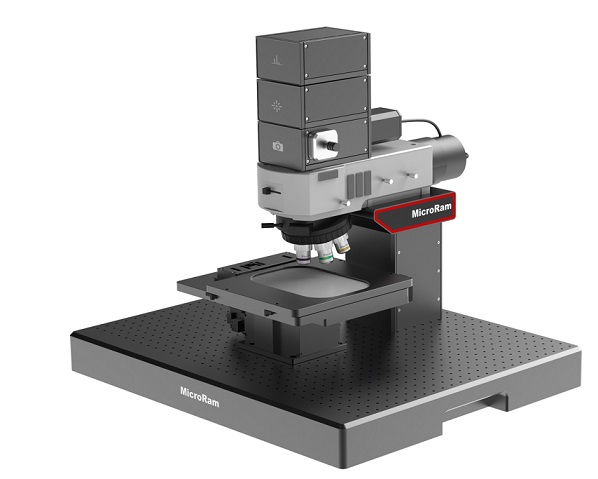

宽场拉曼显微镜
 荧光/光致发光显微镜
 用于 SPAD 测试的时间相关单光子计数 (TCSPC)



XY显微镜压电载物台
型号 ST-XY3-11075 ST-XY2-7550
图像
行程(mm) 110 X 75 75 X 50
驱动程序 压电电机 压电电机
最大承重(KG) 1 1
最大速度(mm/s) 100 100
最小步长(nm) 20 (50, 100nm for option) 50
重复性(nm) +/-200 +/-200
位置传感器 光栅 光栅
材料 铝合金 铝合金
重量(KG) 3.3 2.5

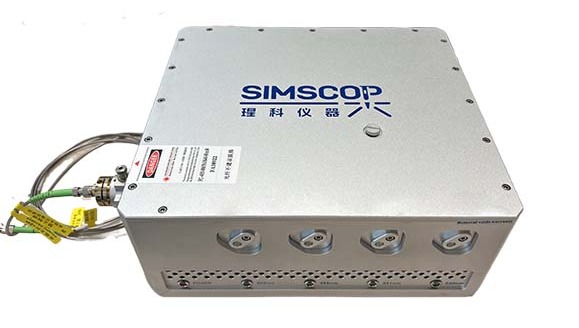

多线连续单模激光器
型号 ST4LS-A ST4LS-B ST4LS-C
图像
波长 405/488/532/640mm 405/488/561/640mm

基于我们的标准激光配置（405/488/561/640 和 405/488/532/640），我们提供可定制的其他波长选项，包括但不限于：

UV：375nm，VIS：445nm、473nm、515nm、525nm、532nm、633nm、660nm、685nm，NIR：785nm、808nm。

如需进一步定制，请联系我们
光纤 FC/APC
长度： 1 米
芯径：4-6 微米
可定制
输出功率 ＞20mW
功率稳定性（有效值，超过 4 小时） <1%
激光噪声 ＜4%
光谱线宽 ＜3nm
激光功率调节精度 多波长AOTF功率调节精度：0.1%；不带AOTF：0.5mW
工作模式 连续输出、TTL调制、模拟调制可选
工作温度 10~35(℃)
电源 100~240VAC
