Products / 光机械件 /电动压电平台 /多轴电动压电载物台 /

多轴电动压电载物台

XYZ XYR 六轴 3轴控制器相关产品联系下单！

三轴电动压电载物台 - ST-XY3-5050+ST-VS-0812

SIMTRUM的三轴电动压电平台（ST-XY3-5050+ST-VS-0812）是一种XYZ平台，X，Y平台行程为+/-25mm，Z平台行程为+/-6mm。它的重复性高达+/-200nm。

特征
压电电机驱动，断电自锁，节约能源，减少发热简单紧凑的设计光栅反馈，可选分辨率可用于光学组装、微纳加工、激光、自动化等领域

产品规格和手册

产品手册链接：

型号	三轴电动压电平台（ST-XY3-5050+ST-VS-0812）
X，Y载物台行程（mm）	+/-25
Z载物台行程（mm）	+/-6
驱动器	压电电机
最大负载能力（KG）	2
最大速度（mm/s）	30
X，Y载物台最小步长（nm）	50
X，Y载物台重复性（nm）	+/-200
Z 载物台最小步长（nm）	50
Z载物台重复性（nm）	+/-200
材料	铝合金

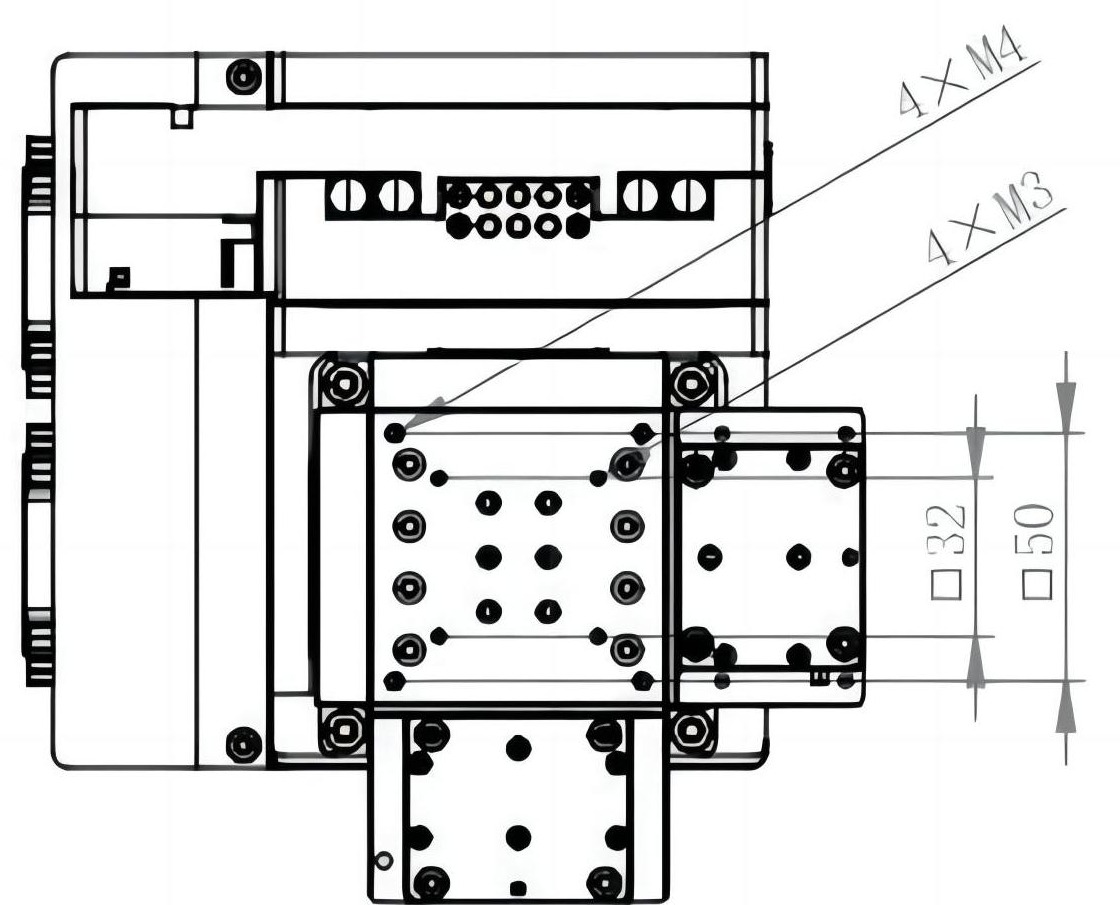

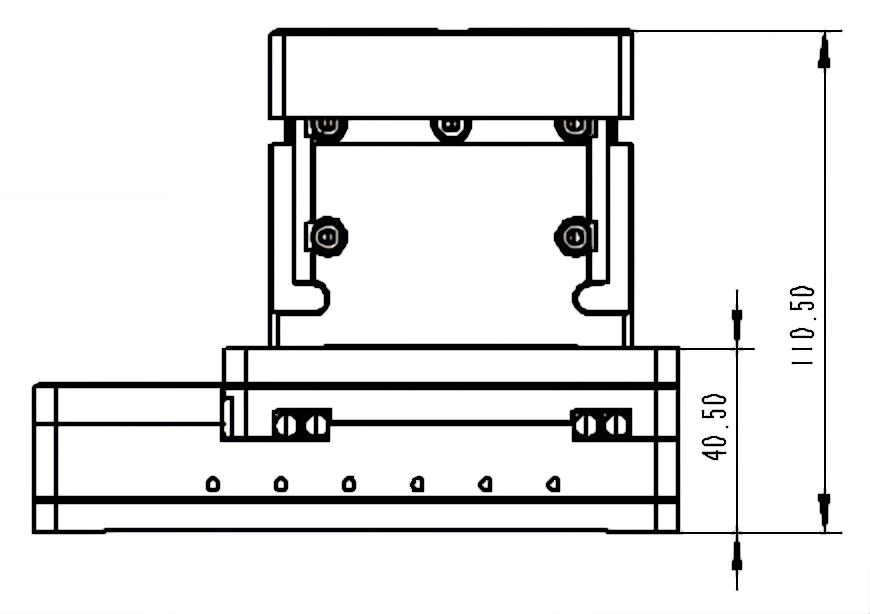

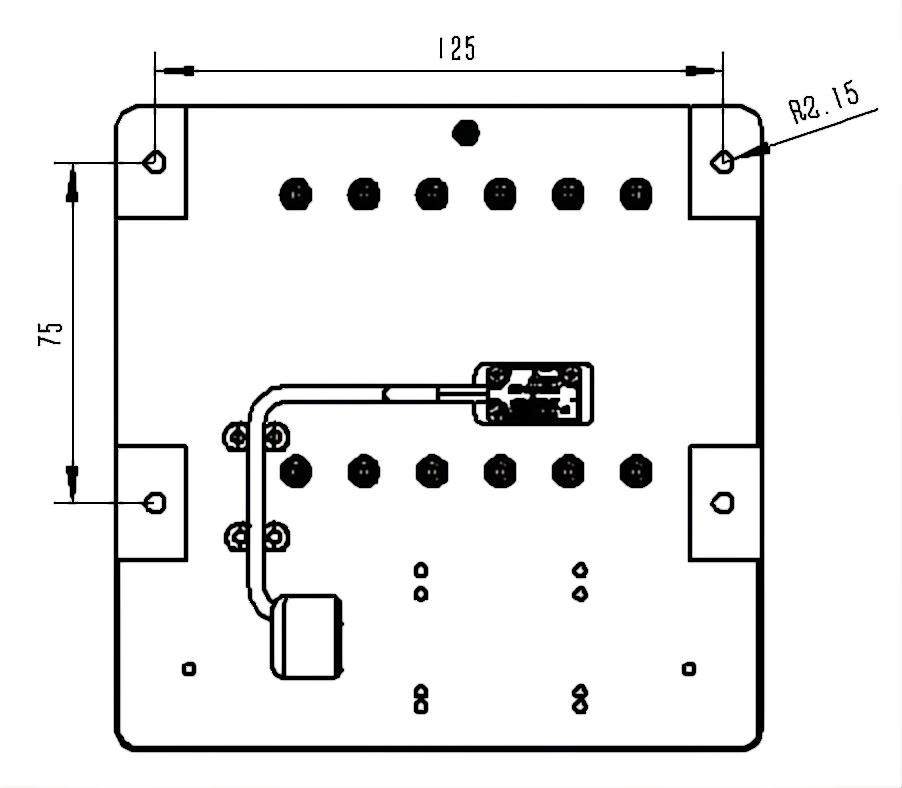

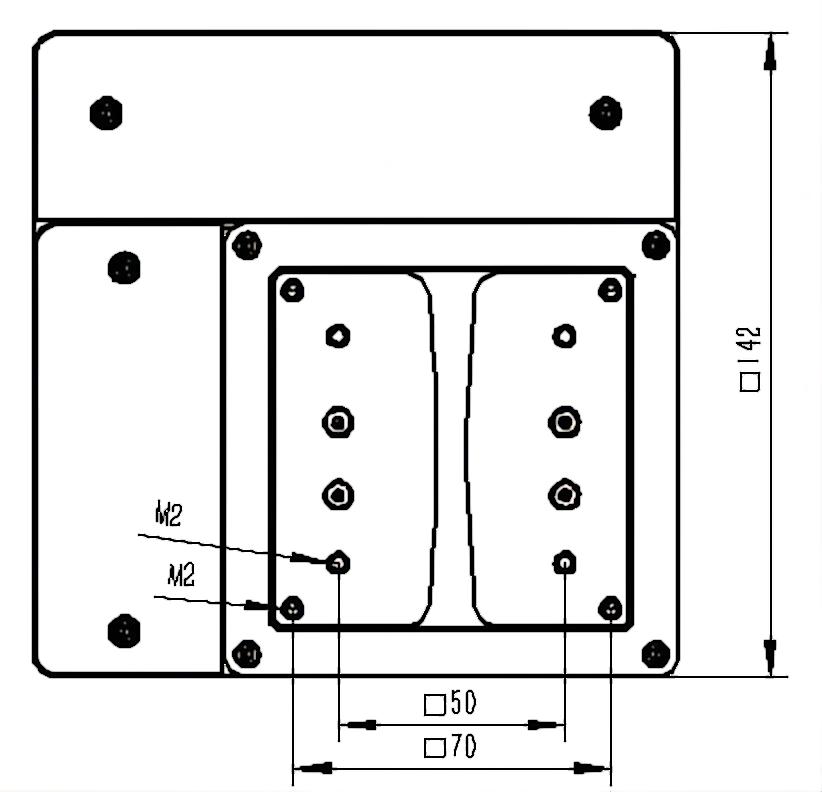

图纸


前面	背面	侧面

三轴电动压电平台

这些三轴电动压电平台是XYR平台，X，Y平台行程可达+/-25mm，R平台行程可达20°。

特征
压电电机驱动，断电自锁，节约能源，减少发热简单紧凑的设计光栅反馈，可选分辨率可用于光学组装、微纳加工、激光、自动化等领域

产品规格和手册

产品手册链接：

型号	三轴电动压电平台（ST-XY3-5050+ST-RS-100C）	三轴电动压电平台（XYR-202020）

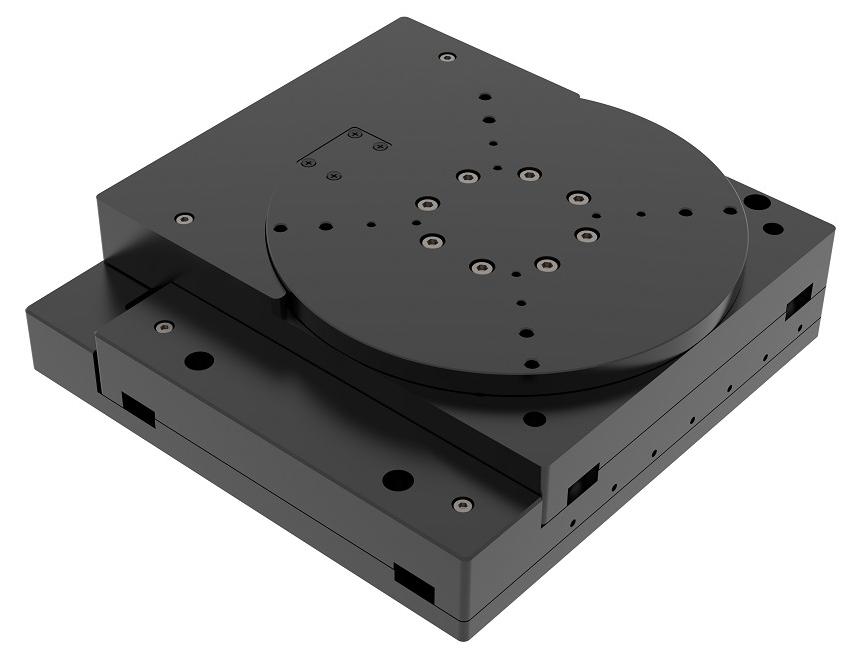

图像
X，Y载物台行程（mm）	+/-25	20
R级行程（°）	+/-6	20
驱动器	压电电机	压电电机
最大负载能力（KG）	10	/
最大速度（mm/s）	30	50
最小步长（nm）	/	200
X，Y载物台最小步长（nm）	100	/
X，Y载物台重复性（nm）	+/-200	+/-300纳米
R 级最小步长（°）	0.0005	/
R级重复性（°）	+/-0.0005	+/-0.001
位置传感器	/	光栅
材料	铝合金	铝合金
重量（KG）	/	8.5

图纸

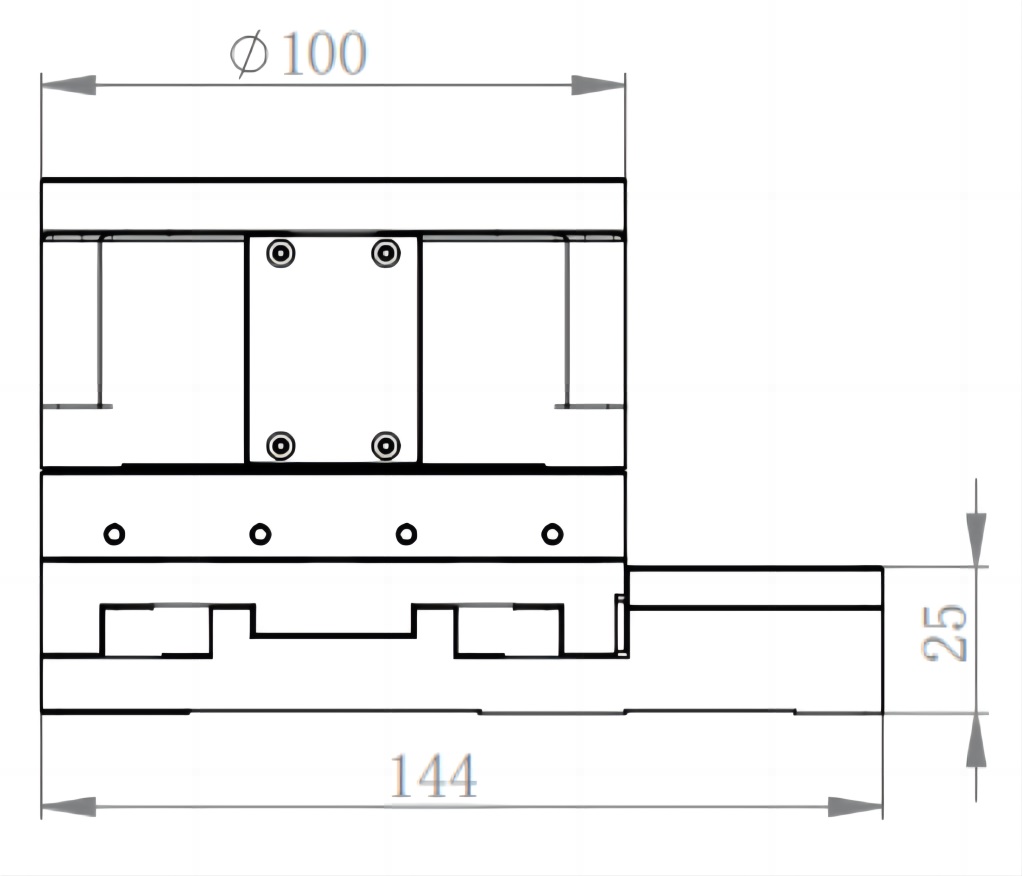

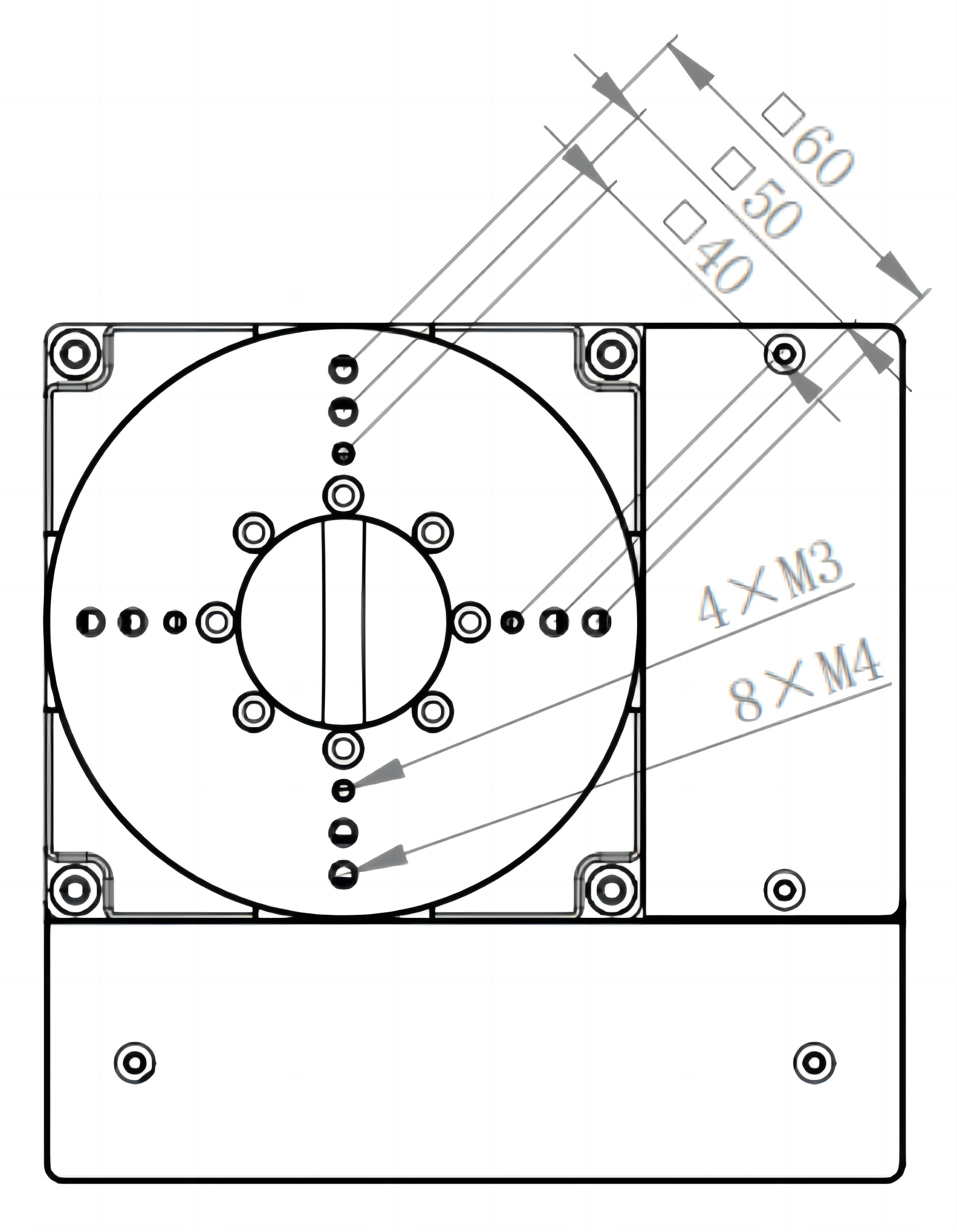

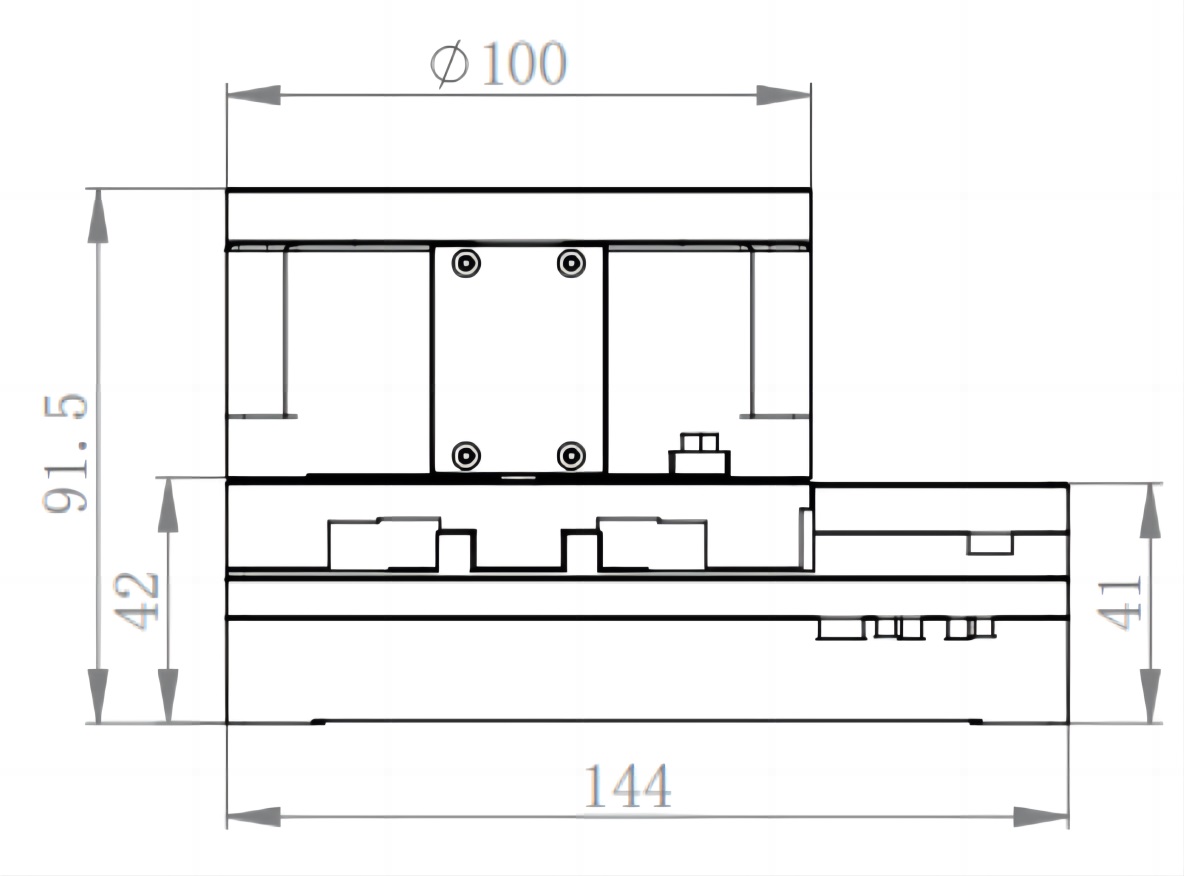

ST-XY3-5050+ST-RS-100C

前面

侧面

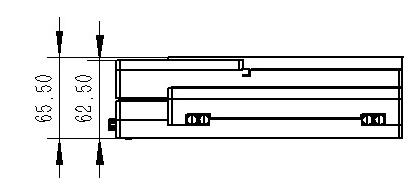

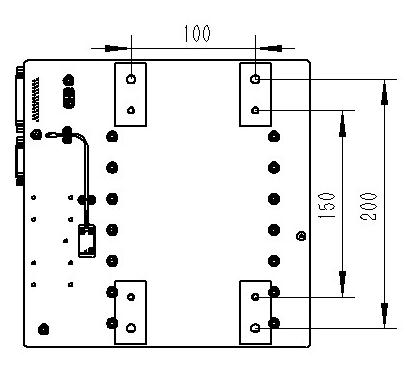

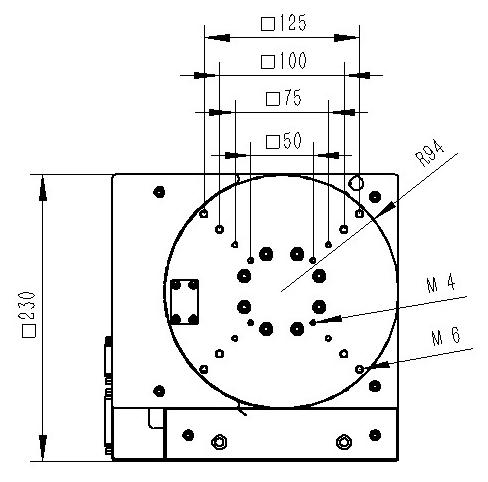

ST-XYR20-202020

前面

背面

侧面

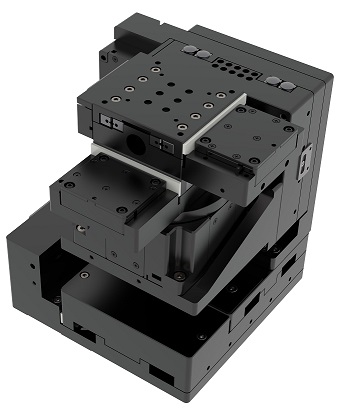

六轴电动压电平台

我们的六轴电动压电平台包括X平台、Y平台、Z平台、R平台、G平台。可用于光学组装、微纳加工、激光、自动化等领域。

特征
压电电机驱动，断电自锁，节约能源，减少发热简单紧凑的设计光栅反馈，可选分辨率可用于光学组装、微纳加工、激光、自动化等领域

产品规格和手册

产品手册链接：

型号	六轴电动压电载物台	G 级最小步长（°）	0.0002
X级行程（mm）	+/-12.5	G载物台重复性（°）	+/-0.0004
X 级最小步长（nm）	100	位置传感器（nm）	光栅
X载物台重复性（nm）	+/-300	位置传感器分辨率	100
Y级行程（mm）	+/-12.5	司机	压电电机
Y级最小步长（nm）	100	最大固定载重（KG）	0.15
Y载物台重复精度（nm）	+/-300	最大速度（mm/s）	20（开环）
Z载物台行程（mm）	+/-10	材料	铝合金
Z 载物台最小步长（nm）	100	电源	220伏交流电
Z载物台重复性（nm）	+/-300	最大功耗（W）	50
R级行程（°）	+/-5	工作温度（°C）	15-35
R 级最小步长（°）	0.0002	工作湿度	0-85%
R级重复性（°）	+/-0.0004	储存温度（°C）	-40-70
G级行程（°）	+/-5	重量（KG）	6.4

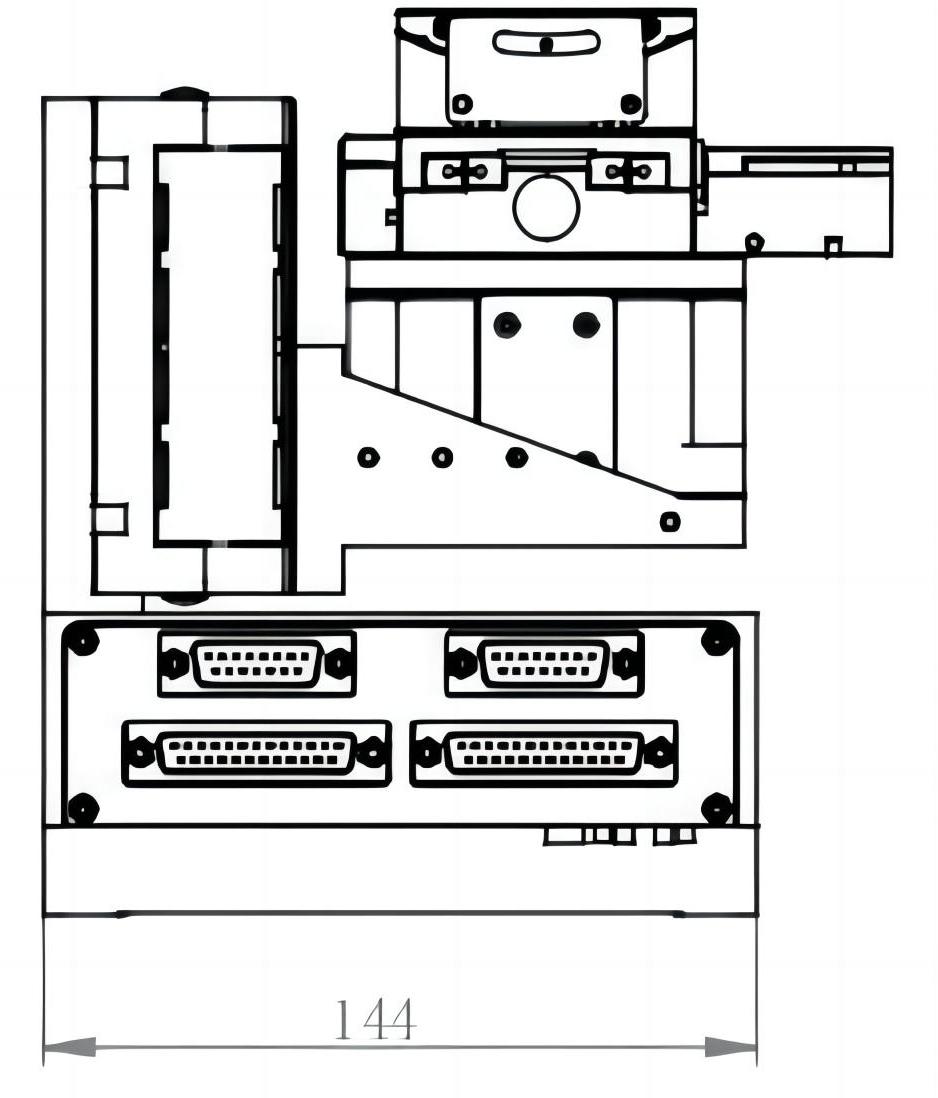

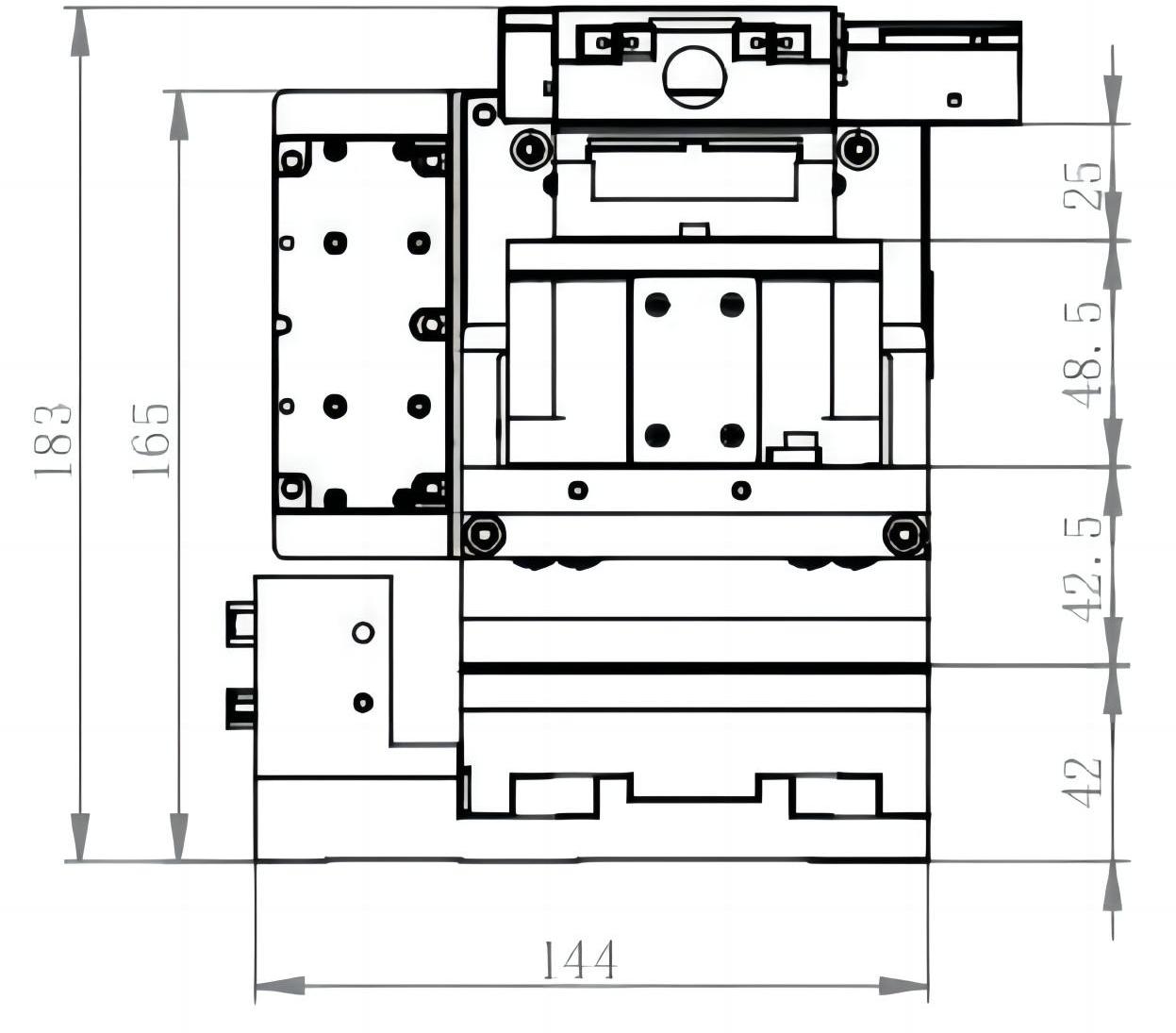

图纸


侧面	侧面	顶部

用于三轴的电动压电平台控制器

1. 控制箱


控制箱	前面板	背面板

1.1 电源接口

使用直流接口，输入功率为：24V（20V~30V）。

1.2 通讯接口

使用 B 型 USB 数据线。

1.3 指示灯

指示灯分为状态指示灯和电源指示灯。POWER“是电源指示灯，用于指示电源是否开启。

有6个状态指示灯，每个轴有两个灯代表状态。从上到下，指示灯代表轴 1 到轴 3。在同一行中，左侧用于 ALARM1，右侧用于 ALARM2（左图所示）

指示灯的含义

指示灯	绿色闪烁	绿色常亮	红色闪烁	红色常亮
警报1	/	驱动器启用	0.5秒闪烁一次：搜索零进程。	阻塞保护
警报2	电机接入	/	（1）闪烁一次：通讯输入参数错误	电机未插上电源
			（2）每 1 秒闪烁一次：BootLoader 模式表示没有 APP
			（3）每 0.5 秒闪烁一次：BootLoader 模式
			（4）每0.1秒闪烁一次：BootLoader模式无密钥，无法进入APP

1.4 I/O接口

使用的接口是DB9母头连接器（如左图所示）。控制箱上有3个DB9连接器，分别对应1轴、2轴、3轴的I/O接口。每个 DB9 接口都以相同的方式定义，并对应于使用的轴号，如下表所示。

I/O接口结构	限位开关检测电路

I/O 接口定义

孔数	定义	说明
1	脉冲输出（默认）	脉冲输出引脚（最大电流30mA）
2	更新程序	更新程序时，此引脚接地
3	电机停止	/
4	- Limit	限位检测引脚（最大电流30mA）
5	+ Limit	限位检测引脚（最大电流30mA）
6	NULL	/
7	5V	输出5V电源（最大输出1A）
8	控制器 GND	GND

注意：对DB9接口进行接线时，请小心避免接线不当造成短路；引脚之间的短路可能会损坏驱动器控制器，严禁连接到 NULL 接口

1.5 编码器接口

使用的接口是两排的 DB15 母连接器，其具体定义如下表所示。

编码器接口定义

DB15的引脚数	定义	DB15的引脚数	定义
1	NULL	9	0V
2	0V	10	NULL
3	NULL	11	NULL
4	Z-	12	Z+
5	B-	13	B+
6	A-	14	A+
7	5V	15	NULL
8	5V

1.6 电机接口

使用的接口是两排的DB9公头连接器，其具体定义如下表所示。

电机接口定义

DB9 引脚数	定义	说明
1	连接到 GND	GND
2	NULL	/
3	A阶段	连接到电机
4	COM（通用）	连接到电机
5	B阶段	连接到电机
6	检波	DB9 检测访问
7	系统接地	/
8	NULL	/
9	NULL	/

注意：引脚 6 和 7 短接，用于检测 DB9 访问；连接跳线时请切断电源，请勿在平台驱动时长时间阻碍运动，否则可能会烧坏电机。

2. 内部结构

控制箱内部包括一个前面板PCB、一个后面板PCB和3个控制器，它们通过连接线连接在一起。

3.控制箱的使用步骤如下

1.To 将载物台的插头连接到控制盒

（1）将载物台轴1（X）的电机插头插入控制箱中轴1的电机插座（DB9连接），将轴1（X）的编码器插头插入控制箱内轴1的编码器插座（DB15连接）

（2）将载物台轴2（Y）的电机插头插入控制箱中轴2的电机插座（DB9连接），将轴2（Y）的编码器插头插入控制箱（DB15连接）中轴2的编码器插座

（3）将载物台轴3（Z）的电机插头插入控制箱（DB9连接）中轴3的电机插座中，将轴3（Z）的编码器插头插入控制箱内轴3的编码器插座（DB15连接）

2.用USB线连接控制箱和电脑

3.将24V电源适配器的圆形插头连接到控制箱上的电源插座上

4.打开控制箱上的电源开关

5.使用上位机控制载物台（使用上位机的说明请参考相关用户手册）

电动压电载物台

产品	行驶距离	最大负载能力	最大速度	最小步长	重复性
单轴电动压电载物台	0 ~ 25 mm 90° ~ 360°	0.3 ~ 5 kg	20 ~ 100 mm/s ＞20°/s ~ 360°/s	50nm ~ 3um ＜0.0001° ~ 0.001°	± 100nm ~ ± 5um ± 0.0005° ~ ± 0.002°
XY电动压电载物台	50 x 25 mm ~ 105 x 105 mm	1 ~ 10 kg	50 ~ 100 mm/s	20 ~ 100nm	± 200nm
多轴电动压电载物台	± 6 ~ ± 25 mm ± 5° ~ ± 6° (可定制)	0.15 ~ 10 kg (可定制)	20 ~ 50 mm/s (可定制)	50 - 200 nm 0.0002° ~ 0.0005° (可定制)	± 200 ~ ± 300nm ± 0.0004° ~ ± 0.0005° (可定制)
XY显微镜压电载物台	75 x 50 mm ~ 110 x 75 mm	1 kg	100 mm/s	20 ~ 100 nm	± 200nm
真空无磁压电动台	18 ~ 70 mm	1 ~ 10 kg	100 mm/s	150 ~ 300 nm	± 500
纳米电动执行器	12 mm	1.5 kg	0.5 mm/s	30 nm	/

共聚焦显微镜系统

我们的电动压电载物台可以应用于显微镜相关系统，以下是我们生产的共聚焦显微镜系统。如果您需要定制系统，请与我们联系。

参数	单点共聚焦箱体P系列 Basic	单点共聚焦P系列 Basic	单点共聚焦P系列 Advance	线扫共聚焦L系列 Basic	线扫共聚焦L系列 Advance	转盘共聚焦 Basic	转盘共聚焦 Advance	SIM 结构光	SIM 转盘共聚焦
图像帧率	4fps@512x512	4fps@512x512	4fps@512x512	10fps@1024x1024	14fps@1024x1024	100fps@2048x2048	100fps@2048x2048	13fps@1024x1024	13fps@1024x1024
分辨率	~230 nm	~230 nm	~230 nm	~230 nm	150-200nm	~230 nm	~230 nm	~100 nm	~100 nm
图像深度	<100µm	<100µm	<100µm	<100µm	<600µm	<200µm	<200µm	<50µm	<200µm
激光数量	1	1	4	1	4	4	4	4	4
波长选择	405/445/488 /525/561/640(nm)	405/445/488/ 525/561/640(nm)	405/488/561/ 640(nm)	405/445/488/ 525/561/640(nm)	405/488/561/ 640(nm)	405/445/470/520/ 528/555/640(nm)	405/445/470/520/ 528/555/640(nm)	405/445/470/520/ 528/555/640(nm)	405/445/470/520/ 528/555/640(nm)
探测器	探测器	探测器	探测器	CMOS相机	sCMOS相机	sCMOS相机	双sCMOS摄像头（单sCMOS可选）	sCMOS相机	双sCMOS摄像头（单sCMOS可选）
显微镜	Non	倒置（正置可定制）	倒置（正置可定制）	倒置（正置可定制）	倒置（正置可定制）	倒置或正置	倒置或正置	倒置或正置	倒置
样品载物台	Non	Z 电动 XY 手动	XYZ 电动	Z 电动 XY 手动	XYZ 电动	XYZ 电动	XYZ 电动	XYZ 电动	XYZ 电动
电子系统	/	/	电动过滤器电动光圈	/	电动过滤器	电动过滤器	电动过滤器	电动过滤器	电动过滤器
