SIMSCOP宽场共焦拉曼显微镜

产品概述规格参数光学路径软件相关产品联系下单!

共焦拉曼显微镜（CRM）结合了拉曼光谱和共焦显微镜技术。这种先进的分析仪器利用拉曼散射从样品中获取拉曼信息，同时通过共焦系统实现高空间分辨率成像。

SIMSCOP拉曼显微镜系列采用模块化设计理念，具有丰富的外部接口。通过集成不同的模块，系统实现了多功能性，大大提高了灵活性和可扩展性。该系统不仅能够从样品中获取拉曼光谱和图像，还支持通过SIMSCOP共焦模块进行3D共焦成像采集。用户可以根据实验或应用需求灵活连接外部激光源、光谱仪和各种样品台，实现多种功能。

SIMSCOP Dual-Optical Raman & PL Confocal Upright Microscope

SIMSCOP 双光学拉曼和 PL 共焦直立显微镜

SIMSCOP Raman Confocal Inverted Microscope

SIMSCOP 拉曼共聚焦倒置显微镜

特点

正立、倒置显微镜结构适应各种实验需要。
多波长激光器支持405nm、532nm、638nm、785nm、1064nm，满足多样化实验需求。

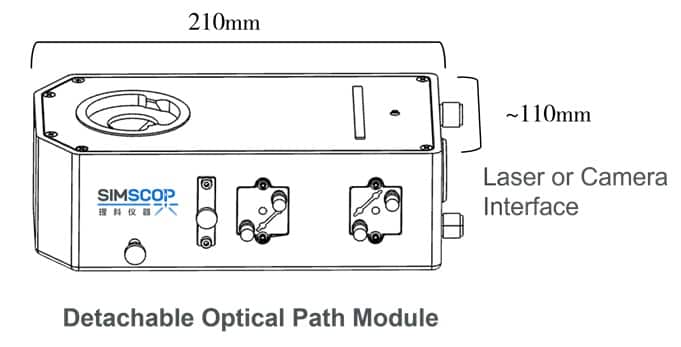

模块化设计连接外部激光源和光谱仪，轻松升级。
可定制的样品台适用于拉伸、高/低温、原位和真空阶段。
电动/手动平台提供多种配置的高精度。
非同轴光学测量支持拓宽测量选项和灵活性。

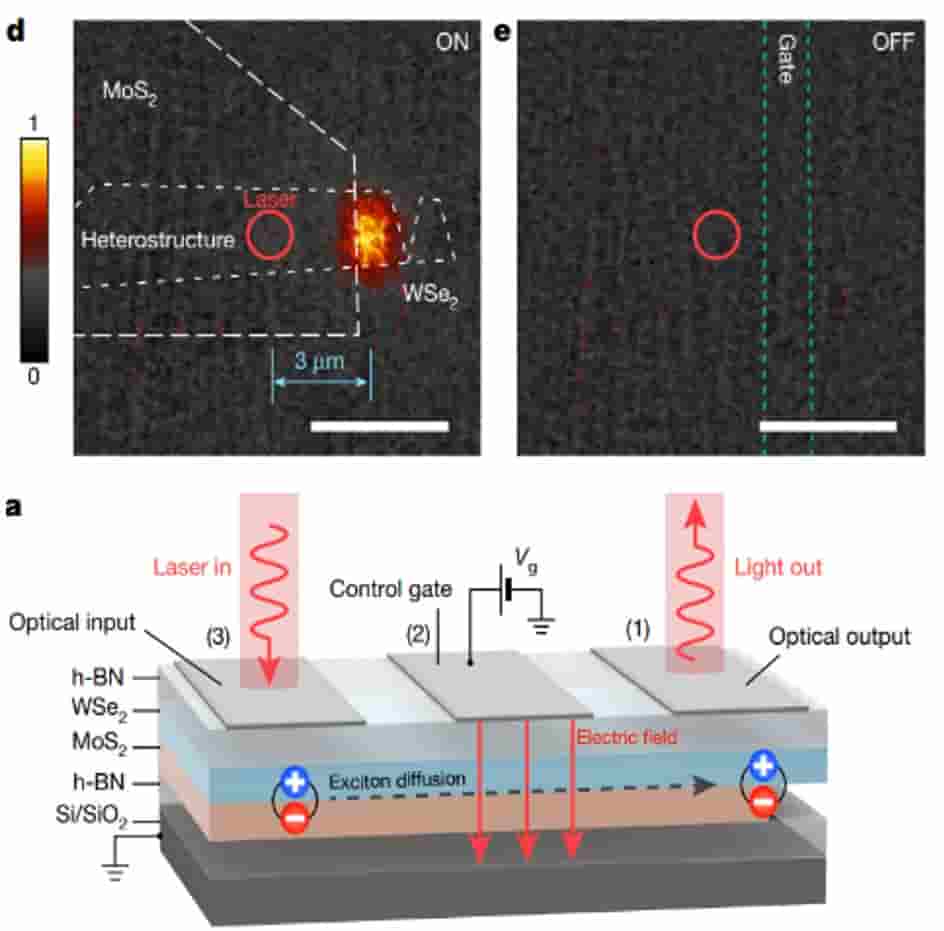

Non-coaxial measurement

非同轴测量

A 点激光激发

B点拉曼检测

多种显微镜模式高度灵活

支持宽视场拉曼显微镜成像
支持共焦拉曼显微镜成像
支持多通道宽视野荧光显微镜成像
支持多通道光致发光显微镜成像

应用

生物学和生命科学
材料科学
石墨烯和碳纳米管
纳米材料
催化剂
半导体
工艺污染分析
药品质量控制

应用

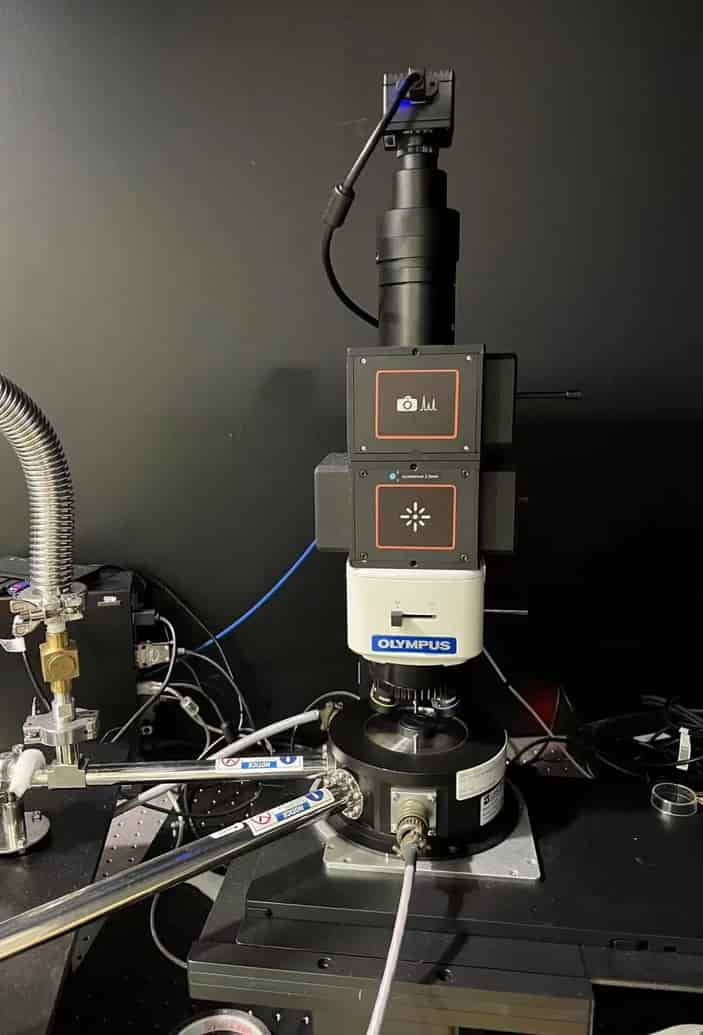

新加坡 IMRE超低温拉曼系统

Application_01

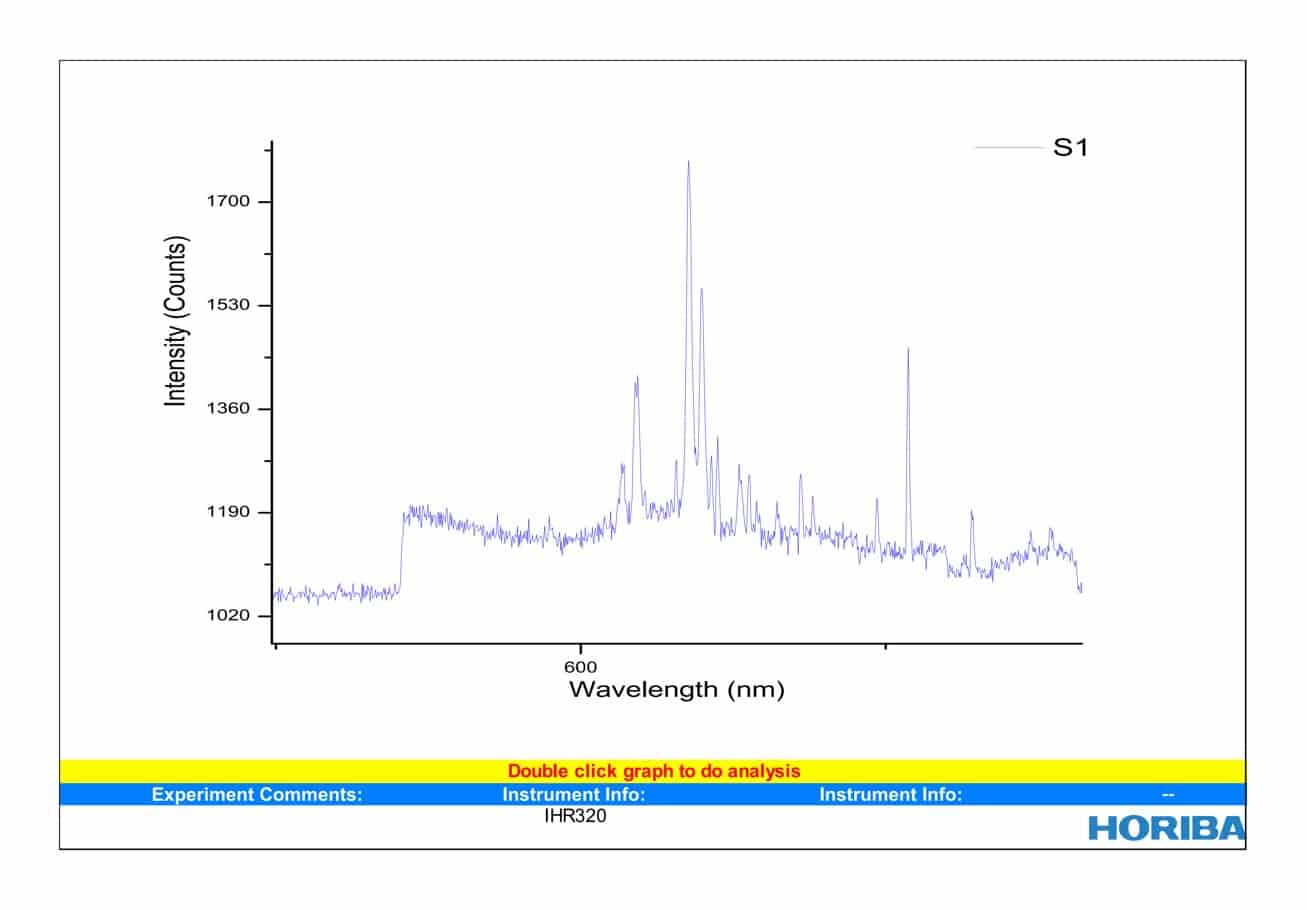

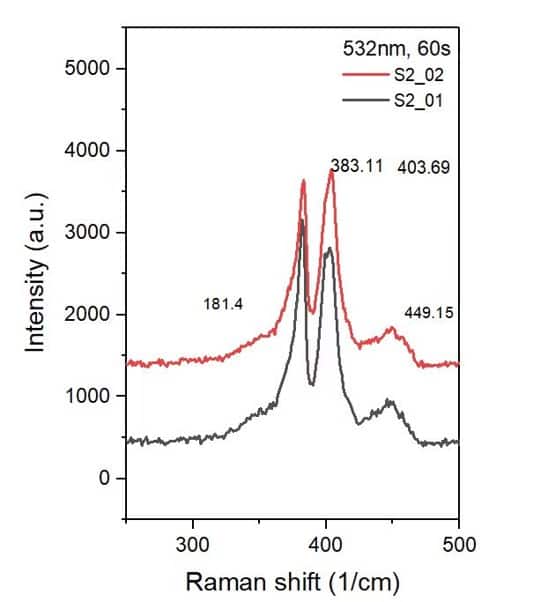

IMRE 拉曼测试结果，532nm 拉曼

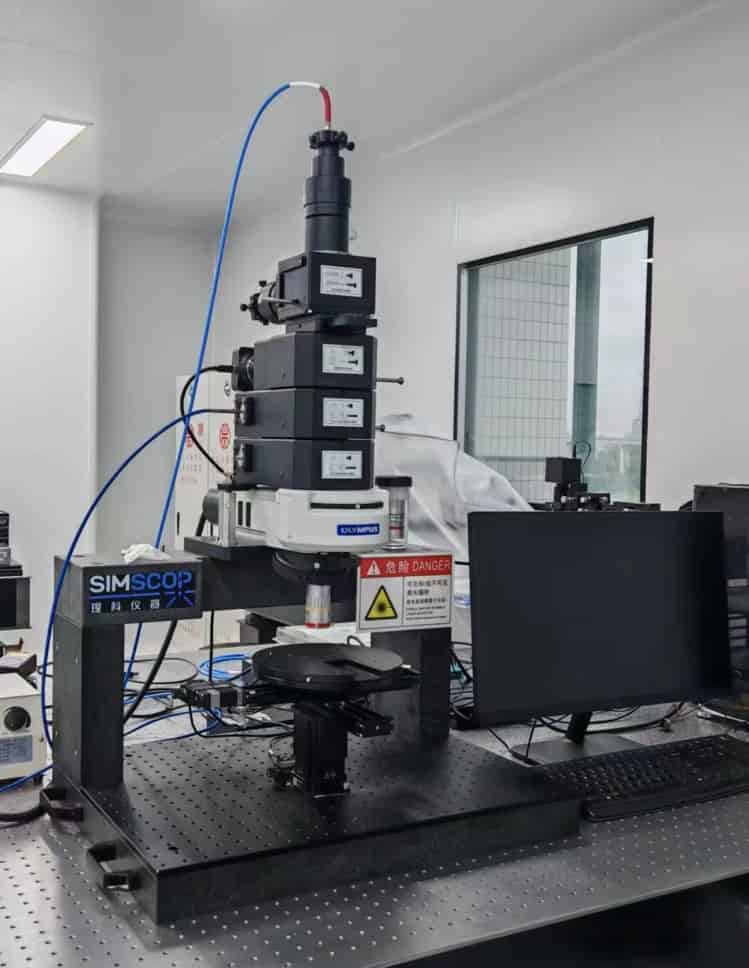

中山大学双光路PL测试系统

Sun Yat-sen University Dual Optical Path PL Test System

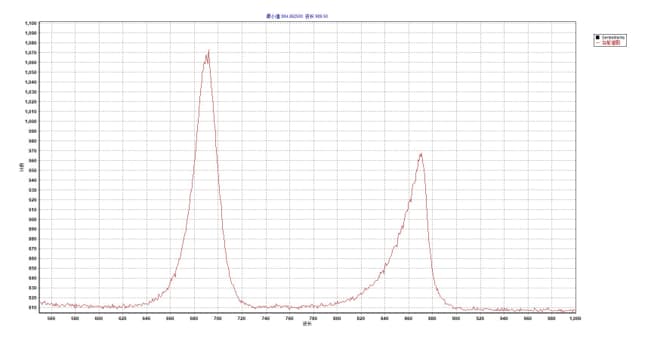

中山大学 PL 测试结果

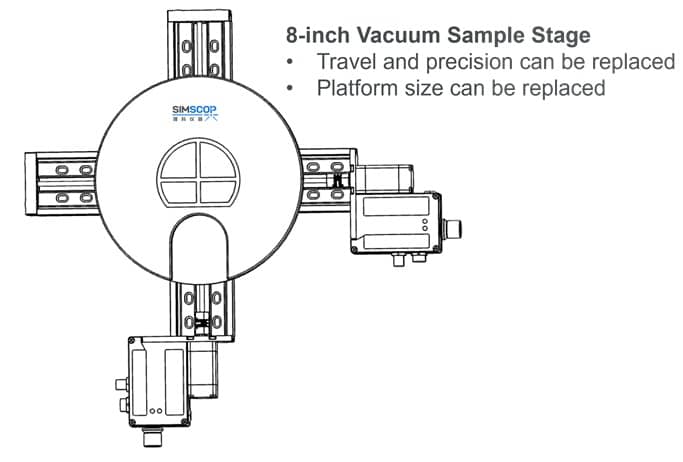

获取完美的定制组合！立即联系我们获取各种样品阶段：

High Temperature Stage 1200~1800 C

高温阶段

1200 ~ 1800 ˚C

Electrical Probe Temperature Stage -190 ~ 600 ˚C

电探针温度台

-190 ~ 600 ˚C

In-situ Tensile Heating & Cryo stage

原位拉伸加热和低温阶段

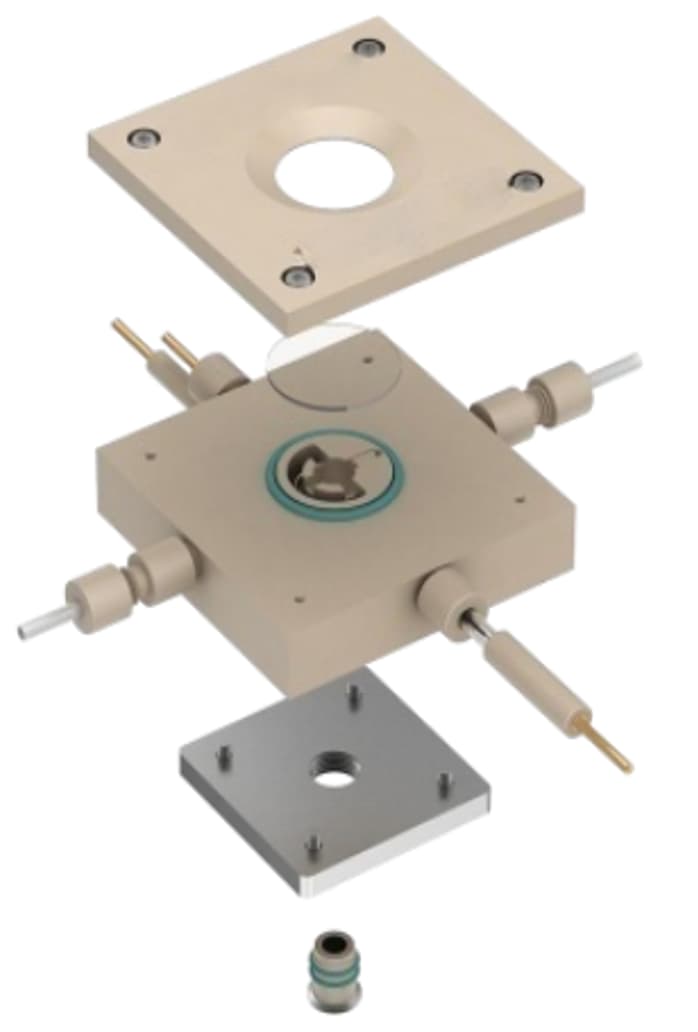

Electrochemical In-situ Cell

电化学原位电池

标准系统规格和手册

产品手册链接：

型号	SIMSCOP-RAMAN-S1	SIMSCOP-RAMAN-S2
激光	单通道激光器：1通道波长：532nm、638nm、785nm可选功率：100mW，线宽：0.003nm，功率稳定度：1%	多通道激光器：最多5个通道波长：405nm、532nm、638nm、785nm、1064nm 功率：100mW，线宽：0.001nm，功率稳定性：1% 近红外光谱支持

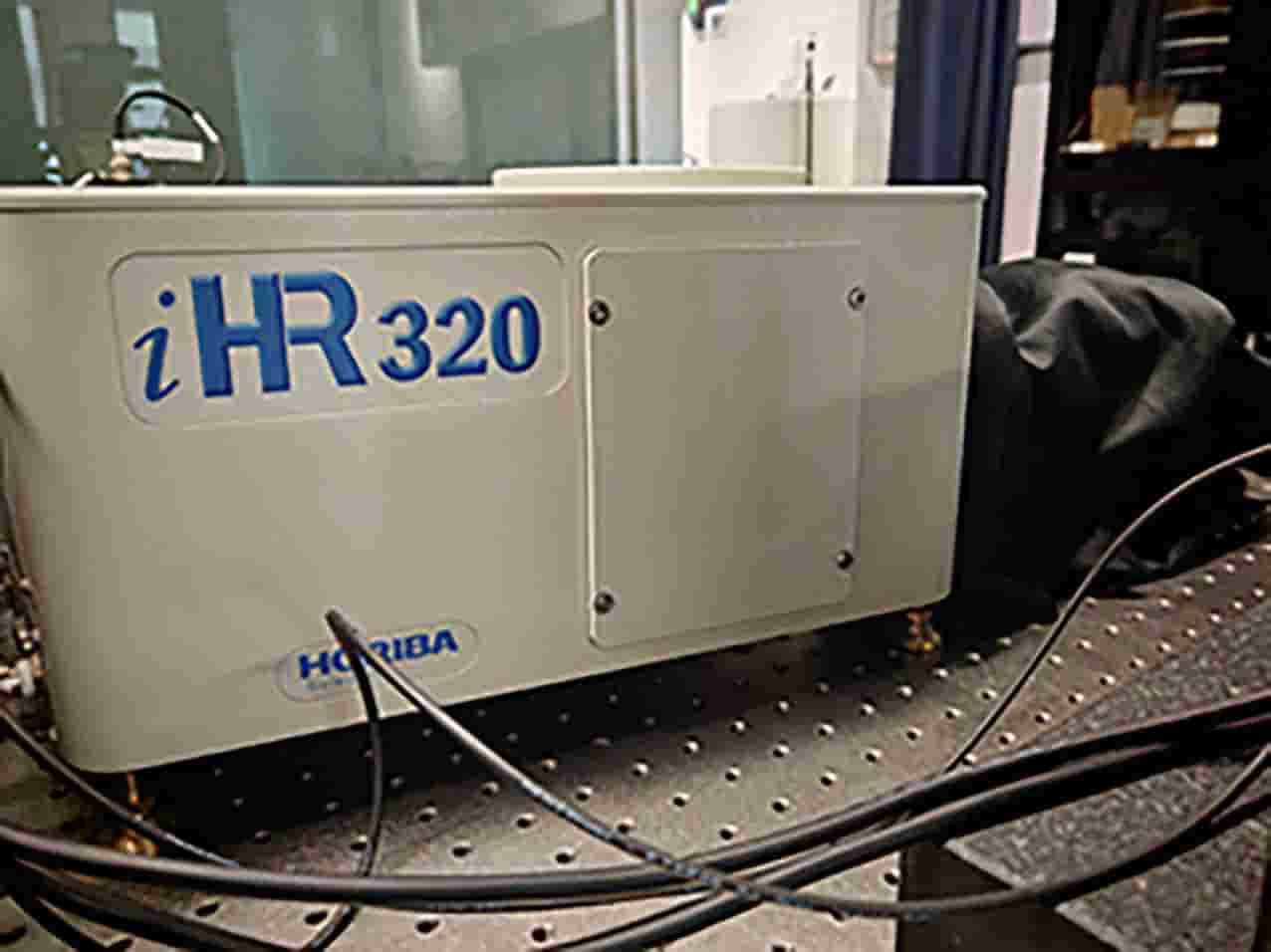

光谱仪兼容性	光纤光谱仪/第三方光谱仪/单色仪 (Horiba、Andor 等)
光谱分辨率	光纤光谱仪：≤4cm⁻¹ / 第三方光谱仪/单色仪：≤1.23cm⁻¹
光谱范围	50 cm⁻¹ – 15,000 cm⁻¹（可定制）
光纤光谱仪探测器选项	选项 1：M 系列 - Hamamatsu S10420	2048 x 64 像素，冷却 BSI
	选项 2：MC 系列 - Hamamatsu S7031-1006S	1044 x 64 像素，冷却 BSI CCD
	选项 3：HiNA 系列 - E2V	2000 x 264 像素 -70°C 冷却 BSI CCD暗电流 <0.001e⁻/像素/s
广角相机	CMOS背照式摄像机 15FPS@5440x3648; 50FPS@2736x1824; 60FPS@1824x1216
共焦模式	手动针孔	电动无级变速针孔
共焦成像分辨率	~200nm @100x 物镜
单模光斑尺寸	~1um @50x
样品台	XY电动（手动可选）， Z手动（可升级为电动），重复定位精度：±0.25μm	XYZ电动，重复定位精度：±0.25μm
行驶距离	XY: 50mm*50mm, Z: 150mm (可定制)
承载量	10KG
样品台兼容性	兼容标准拉伸台、高温或低温台、原位台和真空台
显微镜兼容性	兼容正置/倒置显微镜
物镜（可选）	长工作距离10X物镜NA:≥0.25;WD:≥30mm;分辨率:≤1um 长工作距离20X物镜NA:≥0.40;WD:≥20mm;分辨率:≤0.80um 长工作距离50X物镜NA:≥0.50;WD:≥10mm;分辨率:≤0.60um
软件	标准软件功能	高级功能 1.Z 轴自动对焦 2.共焦自适应针孔 3.3D 扫描成像 4.高级拉曼光谱数据分析

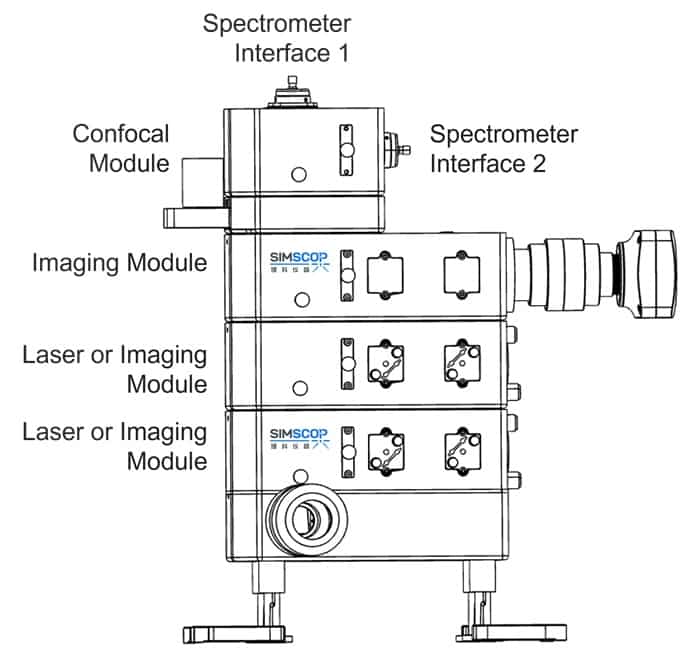

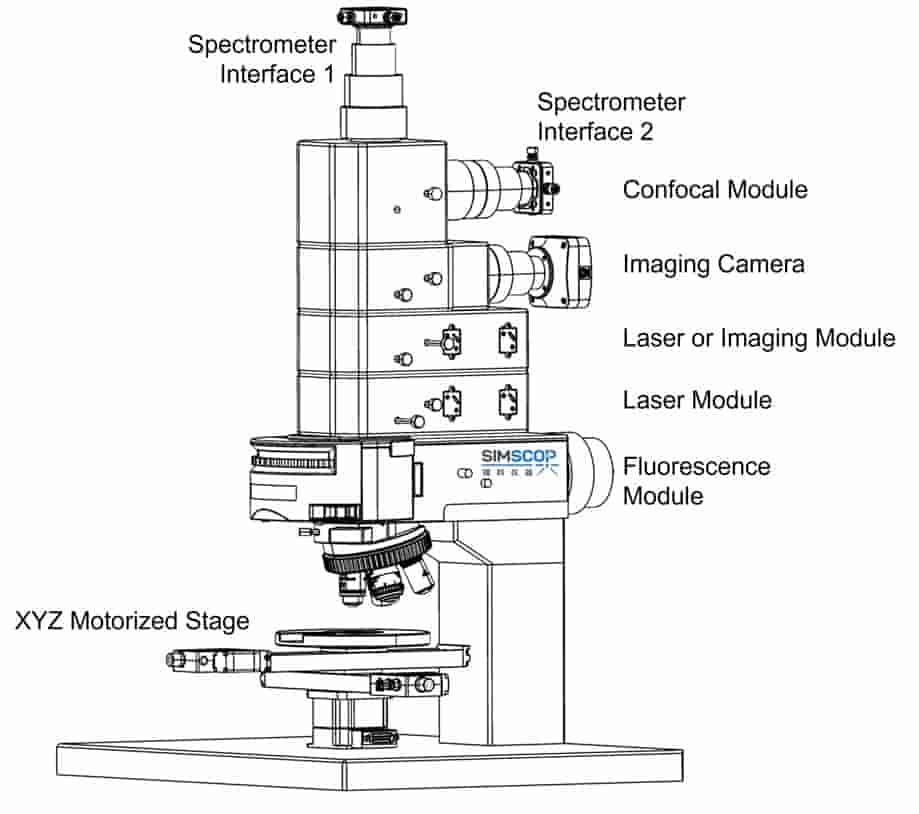

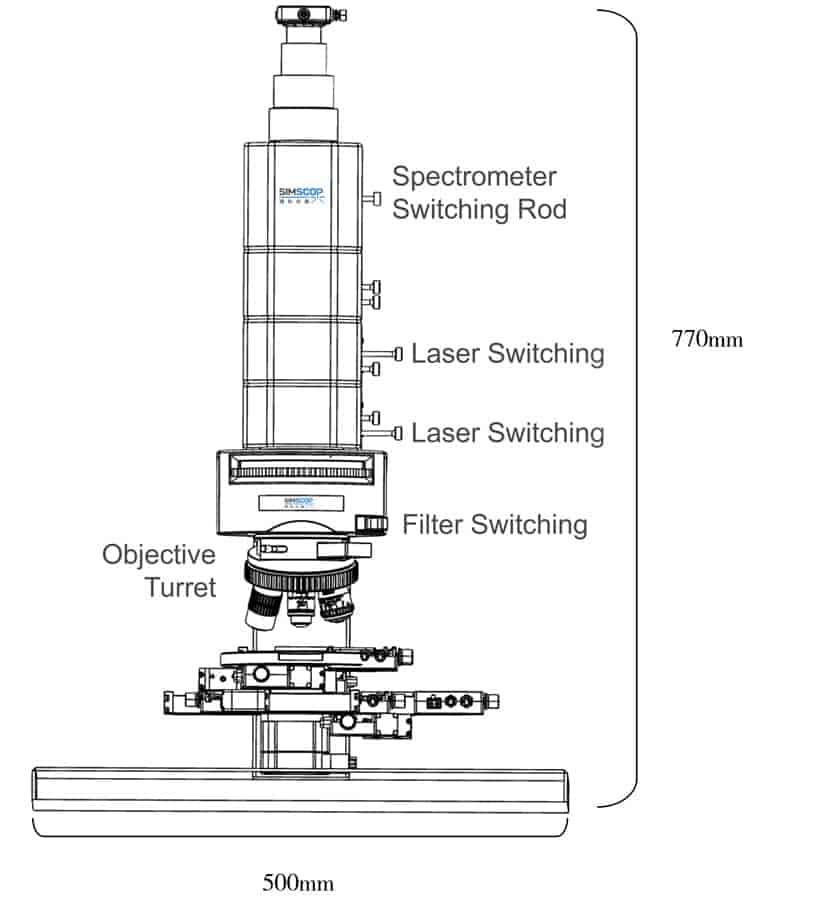

外观 & 光路 SIMSCOP 拉曼 S1

SIMSCOP_Raman_S1-Upright Confocal Raman / Fluorescence Microscope

SIMSCOP 拉曼 S1

直立共焦拉曼/荧光显微镜

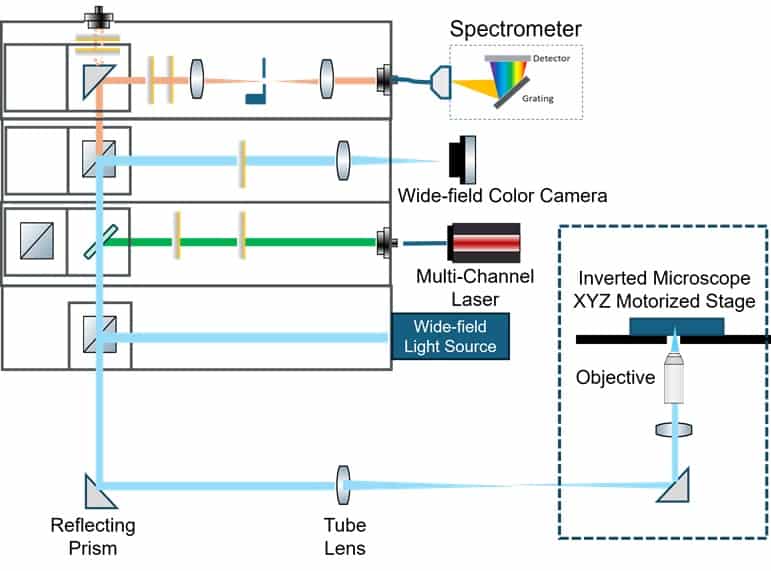

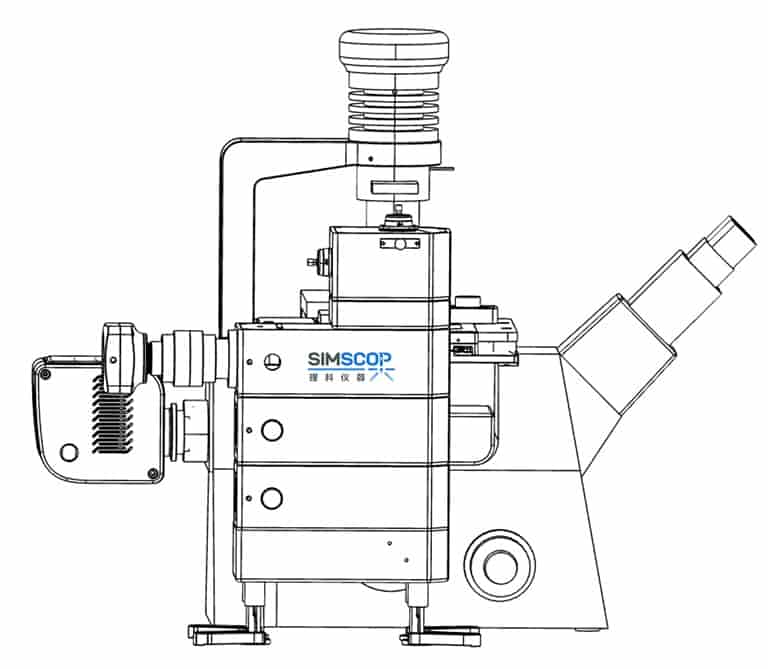

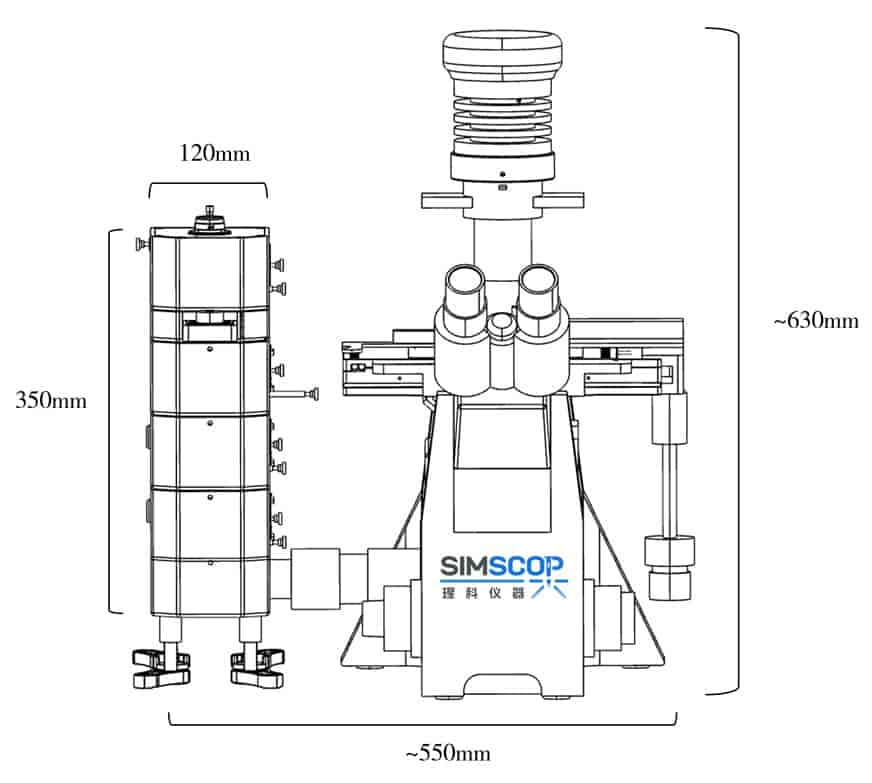

外观 & 光路 SIMSCOP 拉曼 S2

SIMSCOP 拉曼 S2 倒置共焦拉曼/荧光显微镜

针对生物学用户优化的多荧光通道支持多通道激光源或成像相机允许使用多个相机进行荧光成像和图像整合获取荧光图像的同时收集单点光谱/拉曼信号用户可以自由添加多个模块

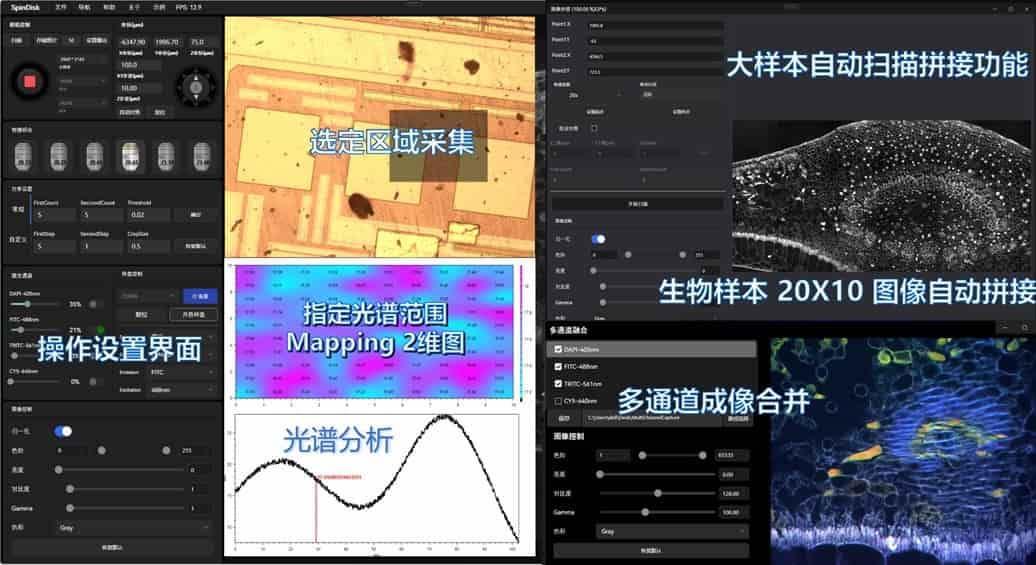

SIMSCOP_Raman_Software_UI

核心软件功能

1. 拉曼共焦图像采集软件

支持电动平台、激光器、摄像机和光谱仪等硬件设备的实时控制和同步。
可以灵活设置拉曼光谱参数，例如曝光时间、平均值和波长范围，以满足不同的实验需求。

2. 共焦3D扫描和拉曼映射功能

用户可以在XY平面上定义扫描范围和点，并通过电动平台实现自动扫描。
软件记录每一点的拉曼光谱数据，支持选取拉曼峰点生成拉曼特征图谱，方便对样品的拉曼特性进行分析对比。
支持点、线、面三维断层成像和三维图像拼接。
提供直观的3D视频图像和拉曼光谱显示，帮助用户全面了解样品的结构和化学特性。

3. 专业拉曼光谱采集和处理软件

包括完整的仪器控制、数据采集和处理功能，例如拉曼峰匹配、自动荧光背景校正、自动曝光、平均、降噪和滤波。
支持FWHM测量、信号积分等高级数据分析功能，提供全面的数据处理解决方案。

4. 第三方光谱仪支持

该软件支持常见的第三方光谱仪，方便现有光谱仪/单色仪的显微镜升级。

名称	型号	波长范围	探测器	分辨率	信噪比	动态范围
标准光谱仪200-1100nm	L Sereis	200-1100nm	Hamamatsu，S11639，2048 像素	<1nm 可定制	500:1	2000:1
标准光谱仪200-1100nm	H Series	200-1100nm	Hamamatsu，S11639，2048 像素	<1nm 可定制	500:1	2000:1
高灵敏度紫外增强光谱仪	M Series	200-1100nm	Hamamatsu，S10420，64×2048 像素	<1nm 可定制	800:1	5000:1
BSI冷却高灵敏度光谱仪200-1100nm	MC Serie	200-1100nm	Hamamatsu，S7031，64×1044 像素	<1nm 可定制	1000:1	10000:1
拉曼光谱仪 532/785/1064nm	RM	785/1064nm	波段范围 200-3200cm^-1/ 200-2500cm^-1	6 - 8 cm^-1

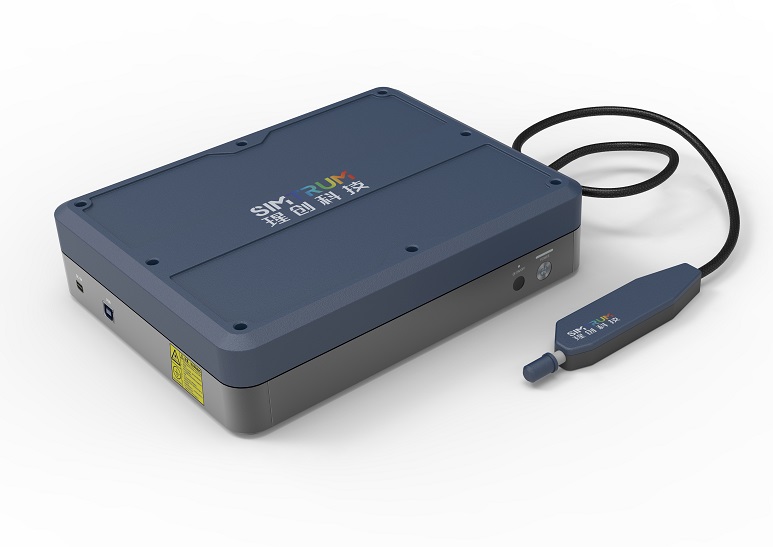

拉曼光谱仪 532/785/1064nm	RMT EZ	785nm	波段范围 200-3200cm^-1	常见7 cm^-1
拉曼光谱仪 532/785/1064nm	RMT	532/785/1064nm	波段范围 200-3200cm^-1/200-1800cm^-1	常见8 - 9 cm^-1

	SIMSCOP单点共聚焦显微镜
	高速线扫描共聚焦显微镜
	荧光/光致发光显微镜
	时间相关单光子计数（解决方案）

XY电动压电载物台
型号	ST-XY3-11075	ST-XY2-7550
图像
行程(mm)	110 X 75	75 X 50
驱动程序	压电电机	压电电机
最大负载能力(KG)	1	1
最大速度(mm/s)	100	100
最小步长(nm)	20 (50, 100nm for option)	50
重复性(nm)	+/-200	+/-200
位置传感器	Grating	Grating
材料	铝合金	铝合金
重量(KG)	3.3	2.5

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

	Availability	Reference Price (USD)
MicroRam-532 Raman Microscope Wide Field, Laser power 100mW, linewidth <0.1nm, Raman range typical 150~3200cm-1, Resolution 8cm-1, refrigeration are array back light CCD, single mode spot size <1um@100x	6-8 weeks	Request for quote
MicroRam-785 Raman Microscope Wide Field, Laser power Multi mode-500mW, Single mode-100mW, linewidth <0.1nm, Raman range typical 150~3200cm-1, Resolution 8cm-1, refrigeration are array back light CCD, single mode spot size <1um@100x	6-8 weeks	Request for quote
MicroRam-1064 Raman Microscope Wide Field, Laser power Multi mode-500mW, not supported single mode, linewidth <0.1nm, Raman range typical 150~2500cm-1, Resolution 10cm-1, cooled InGaAs detector, Multi mode spot size 20um@100x	6-8 weeks	Request for quote

MicroRam-1064 - Parameter

MicroRam-785 - Parameter

MicroRam-532 - Parameter

MicroRam-1064 - Download

MicroRam-785 - Download

MicroRam-532 - Download
