Products / 光学分析 /光电探测器 /光电探测器模块 /高速平衡光电探测器 /

高速平衡光电探测器

产品概述 & 规格参数相关产品联系下单！

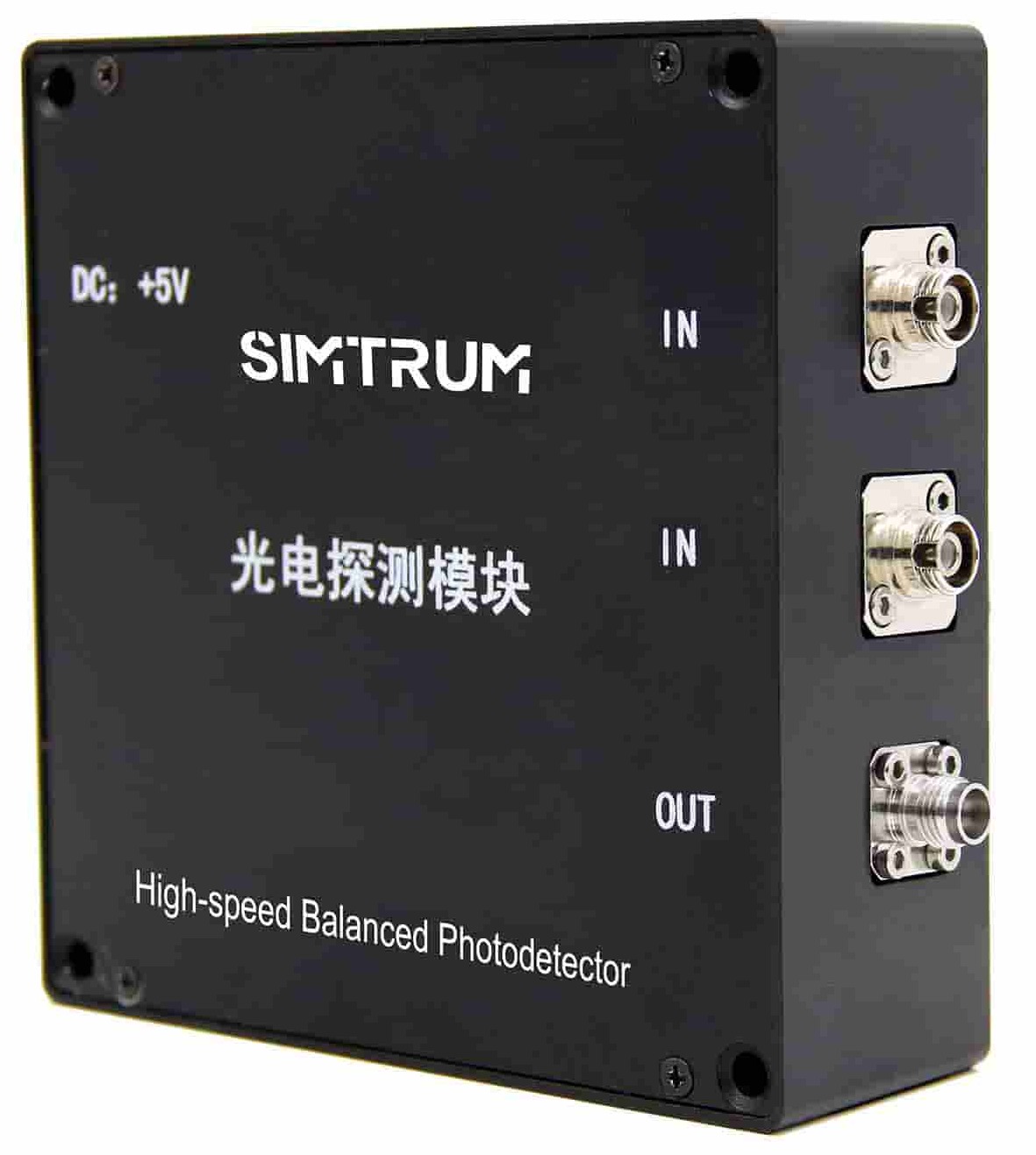

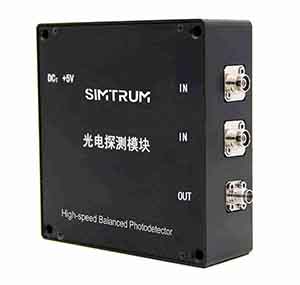

SIMTRUM 的高速平衡光学检测模块集成了两个匹配、响应速度快的光电二极管，有效降低了激光噪声和共模噪声，提高了系统的信噪比，具有低噪声、高增益、使用方便等特点。主要应用于光谱学、外差检测、光学延时测量、光学相干断层扫描等领域。

产品特征光谱范围 :1000~1620nm, 1525-1575nm 3dB 带宽: 10G, 20G, 40GHz 高共模抑制比	应用相干检测微波光子学高速光学传感

产品规格参数

常规参数

参数	LA-CQ01-BPD-10G	LA-CQ01-BPD-25G	LA-CQ01-BPD-40G
工作波长(λ)	1000~1620 nm		1525~157 5nm
-3dB 带宽(BW)	＞10 GHz	＞25 GHz	＞38 GHz
饱和功率(Ps)	10 dBm
共模抑制(CMRR)	＞20（typ. 25）dB		＞15（typ. 18）dB
响应@1550nm(R)	＞0.9 A/W	＞0.8 A/W	＞0.45 A/W
暗电流(Id)	＜20 nA		＜200（typ. 5）nA
极化相关损耗(PDL)	＜0.6 dB		＜0.8（typ. 0.4）dB
光学回波损耗(ORL)	＞25（typ. 30）dB		＞27 dB
DC 供电电压(U)	DC 12V, 1A V
输出耦合方式	AC/DC
输出阻抗(Z)	50 Ω
RF 接口	SMA(f)	K(f)	V(f)
光学接口	FC/PC 或 FC/APC

频率响应曲线

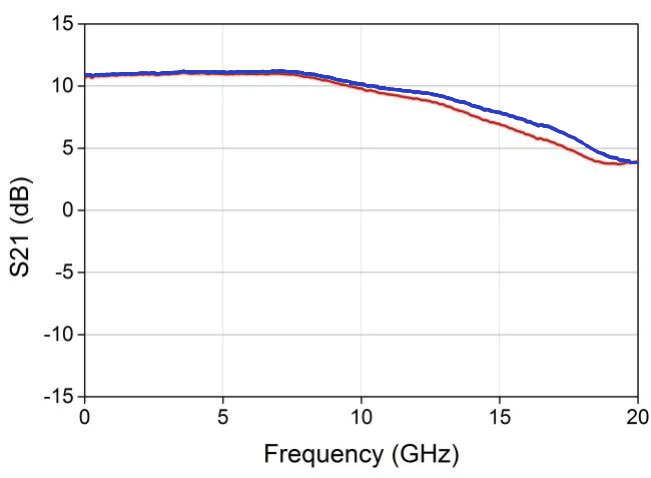

（a）LA-CQ01-BPD-10G

(b）LA-CQ01-BPD-25G

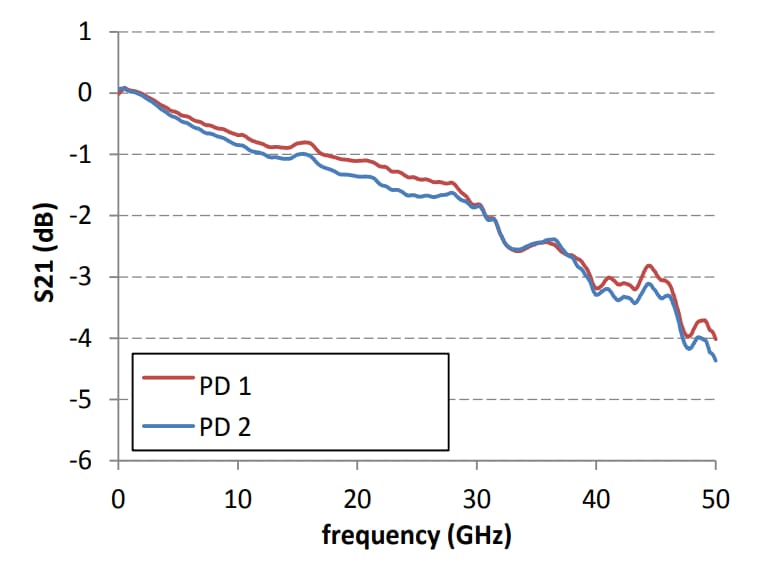

（c）LA-CQ01-BPD-40G

限制条件

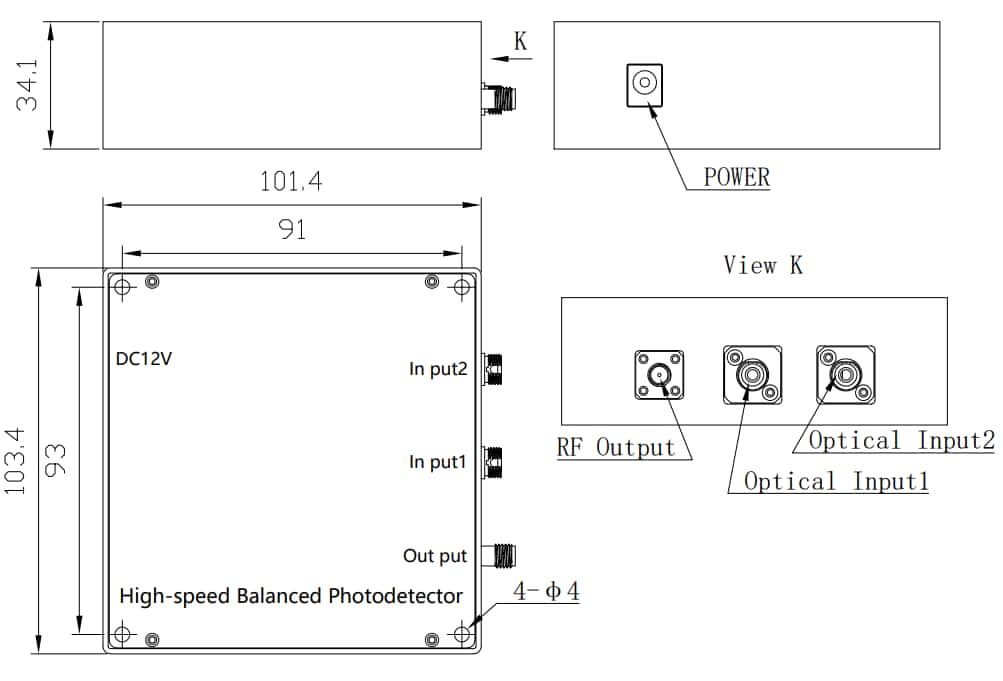

产品尺寸（mm）

	最小值	典型值	最大值	单位
最大输入光学功率(Pin)	/	/	10	mW
工作温度(Top)	-10	/	60	℃
储存温度(Tst)	-40	/	85	℃
湿度(RH)	5	/	90	%

光电倍增管 (PMTs)

模型	光谱响应范围	峰值波长	QE类型	有效面积（mm）	阴极发光灵敏度典型值	阳极灵敏度典型值
光电倍增管头戴式(仅限管)	290 - 650nm	380 - 500nm	12% -,28%	Φ10 - Φ58	40 - 100μA/lm	30 - 2000A/lm
光电倍增管侧开(仅限管)	160 - 900nm	/	/	8×24	40 - 250μA/lm	400 - 2500A/lm
光电倍增管(模块)	160 - 900nm	400nm, 420nm	/	Φ22 - Φ25 \| 8×24	60 - 250μA/lm	/
微通道板光电倍增管（MCP- PMT）	115 - 650nm	250nm, 380nm	30%@410nm, 15%@250nm	/	70μA/lm	900A/lm
闪烁体探针	/	/	/	Φ25×25 - Φ75×75	/	/
β 探测器	/	/	/	Φ10, Φ25	/	/

可见光单光子探测器(SPD)

型号	波长范围	时间分辨率	量子效率	暗计数率
APD 硅检测模块	200 -1060nm	/	65%@700nm，2%@200nm	<200cps to <500cps
可见光单光子探测器(峰值QE~500nm)	350 - 1000nm	<40ps	35%@500nm, 25%@600nm	<7Hz to <250Hz
可见光单光子探测器(峰值QE~800nm)	350 - 1000nm	<200ps	60%@640nm, 80%@800nm	<300Hz to <1000Hz
可见光光子计数器OEM	350 - 900nm	40 -60ps	35%@500nm，4%@900nm	<30Hz to <300Hz

红外单光子探测器(SPD)

型号	波长范围	抖动频率	量子效率	暗计数率
近红外单光子探测器双通道（900-1700nm）	900-1700nm	<100ps	/	≤2e-6/gate @10% SPDE
超导纳米线系统	780 - 1625nm	20- 40ps	>80% over min 100nm	<1Hz to <100Hz
近红外单光子探测器(900-1700）	900 - 1700nm	/	/	≤2e-6/gate @10% SPDE
近红外单光子探测器自由运行/门控	900 - 1700nm	<150ps	up to 35%	0.8 to 6 Khz
近红外单光子探测器低暗计数	900 - 1700nm	<150ps	25%	50 t0 200 Hz

光电二极管PD(200nm-12um)

光电倍增管 200-1000nn	光电二极管 800-2500nm	冷却光电二极管 1-30um
DH_3 多碱光电倍增管（200-850nm）	Ge光电二极管（800-1800nm）	MCT12 杜瓦冷却光电二极管（2-12μm）
DH_30 多碱光电倍增管（200-850nm）	IGA光电二极管（800-1700nm）	INSB 杜瓦冷却光电二极管（1-5.5μm）
DH_30_TE冷却多碱光电倍增管（200-900nm）	IGA-EX_TE光电二极管（900-1900/2550nm）	PBSE_TE冷却光电二极管（1-5μm）
DH_50冷却多碱光电倍增管（200-930nm）	/	PBS_TE 冷却光电二极管（1-3μm）
DH_3_BI 双碱端窗光电阴极片（200-600nm）	/	PY 热释电探测器（1-30μm）
DH_Si 硅光电二极管（200-1100nm）	/	/

显微镜CCD相机(VIS-NIR)

相机类别	分辨率	像素尺寸	帧率	波长	注意
显微镜TE冷却CCD摄像头USB3.0	1.5MP to 12MP	6.45um to 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
显微镜CCD相机USB3.0	1.5MP to 12MP	6.45um to 3.1um	~30FPS	380nm - 650nm	红外截止滤光片

滤光片

指标	单波段>多波段带通	长通和短通	缺口	二向色镜
透光率	93 - 99%	95 - 99%	95 - 99%	94 - 98%
截止深度/反射率	OD6 - 8+	OD6 - 8+	OD6+	Reflectance > 98%
光谱范围	200 - 3000 nm	200 - 3000 nm	300 - 3000 nm	200 - 3000 nm
光谱陡峭度	< 1%	< 0.25%	< 1%	< 2%
环境和物理耐久性	ISO 9022-2-11-03; ISO 9022-2-11-06; MIL-C-48497A 4.5.4.1; ISO 9022-2-12-06; ISO 9211-4-04-08
公差范围	400度 / -200 度

链接

光功率计探测器 250-2500nm

单光子雪崩二极管探测器阵列

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		LA-CQ01-BPD-10G LA-CQ01-BPD-10G，波长范围：1000-1620nm -3dB带宽：>10GHz，共模抑制：＞20（typ.） 25），响应度：>0.9@1550nm，暗电流：<20，偏振相关损耗：<0.6dB，光回波损耗：＞25（典型值） 30）		4-6周	$2562.77
		LA-CQ01-BPD-25G LA-CQ01-BPD-25G，波长范围：1000-1620nm，-3dB带宽：>25GHz，共模抑制：＞20（typ.） 25，响应度：>0.8@1550nm，暗电流：<20，偏振相关损耗：<0.6dB，光回波损耗：＞25（typ. 30）		4-6周	$3203.46
		LA-CQ01-BPD-40G LA-CQ01-BPD-40G，波长范围：1525-1575nm，-3dB带宽：>38 GHz，共模抑制：＞15（typ.） 18，响应度：>0.45@1550nm，暗电流：＜200（typ. 5），偏振相关损耗：＜0.8（typ. 0.4，光回损：＞27		4-6周	Request for quote

LA-CQ01-BPD-40G - Parameter

LA-CQ01-BPD-25G - Parameter

LA-CQ01-BPD-10G - Parameter

LA-CQ01-BPD-40G - Download

LA-CQ01-BPD-25G - Download

LA-CQ01-BPD-10G - Download
