近红外单光子探测器自由/门控

自由运行门控规格应用相关产品联系下单！

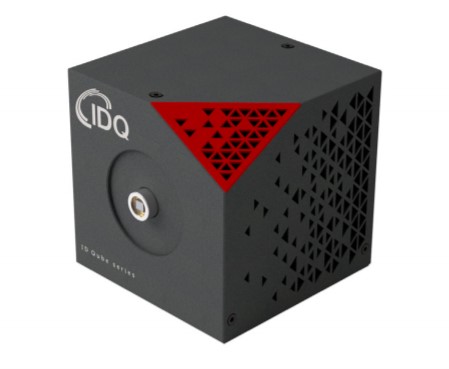

ID Qube NIR Free-Running为电信波长的自由运行模式下的单光子检测带来了重大突破。它为需要异步光子检测的应用（如光子相关性或飞行时间测量）提供了一种经济高效的解决方案。此外，它特别适用于对紧凑性要求极高的激光雷达等应用。

该检测器提供了一个栅极输入端口连接器，专用于避免饱和或意外检测。冷却的 InGaAs/InP 雪崩光电二极管和相关电子元件经过专门设计，可在自由运行模式下实现低暗计数和后脉冲率。该器件提供自由空间或光纤耦合版本（MMF62.5），与 SMF 和 MMF62.5 光纤兼容。

暗计数率的可选选项：标准（STD）或低噪声（LN）

主要优点

• 异步检测模式（自由运行）

• 10%、15% 和 20% 的量子效率

• 1 μs- 100 μs 可调死区时间

• 定时分辨率通常为 150 ps

• 低暗率和后脉冲率

• 自由空间或 MMF 光输入选项

一般规格

• 光谱范围：900 至 1700 nm

• 量子探测效率：10、15 和 20 %

• 可调死区时间 1 - 100 μs

• 操作模式：自由运行和门模式

项目包括：

• 60W AC/DC +12V绿色电源适配器

• USB 密钥用户指南

• 电源线

• 2 米 USB 数据线

ID Qube NIR Free-Running可以在10%、15%和20%三种检测概率水平下运行，死区时间在1 μs至25 μs之间。光子的到达时间由SMA连接器上可用的100 ns LVTTL脉冲反射，该脉冲的定时分辨率低至150 ps，效率为20%。一个简单的USB接口允许用户设置效率水平和死区时间。

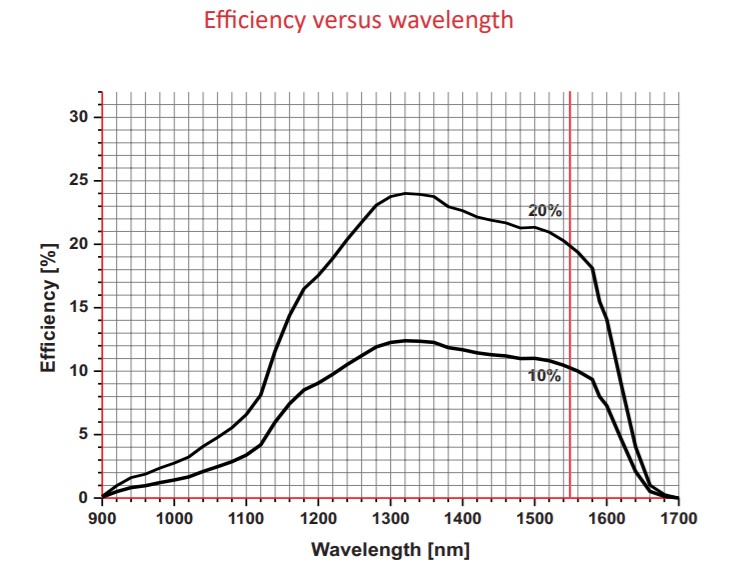

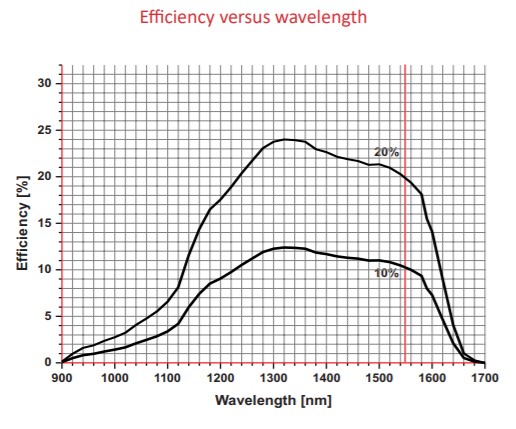

效率

校准是在内部使用瑞士计量机构（METAS）校准的设备精心进行的。

暗计数率

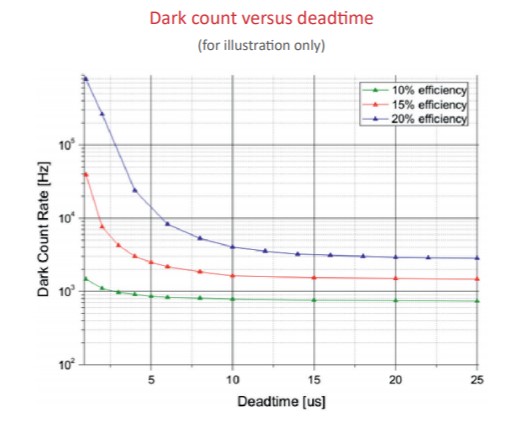

暗计数率很大程度上取决于 2 个设置：效率和死率。通过使用 2 种设置，可以优化每个专用实验的效率、后脉冲和暗计数率。

低抖动

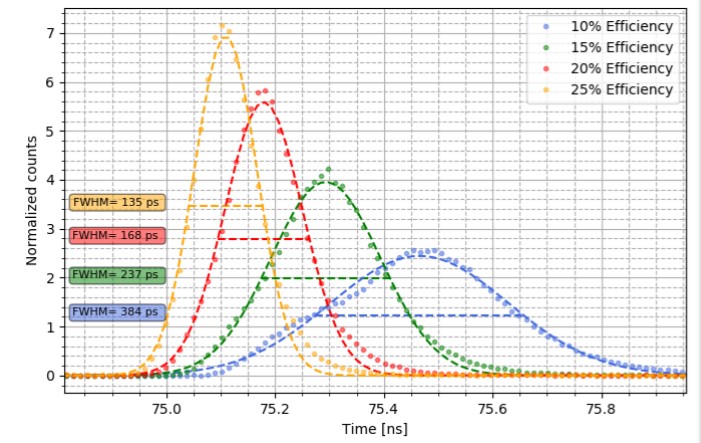

SPAD的抖动随着其量子效率的大幅提高而显著改善，因为如下图所示。ID Qube NIR Free-Running 提供在 1550nm 时，效率为 20%，抖动为 150ps。这里以下表示的抖动数字可能因二极管而异。注意25% 的效率设置仅适用于 ID Qube NIR门控版本。

紧凑的

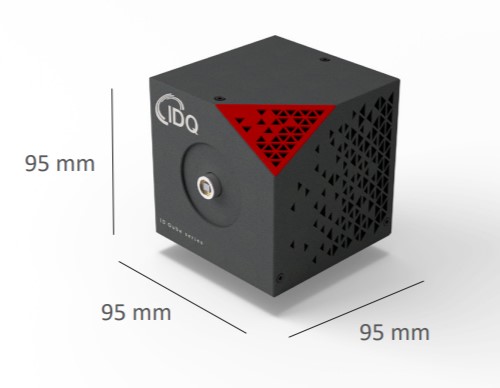

ID Qube 非常小，适用于对紧凑性要求极高的 LiDAR 等应用。

工作原理

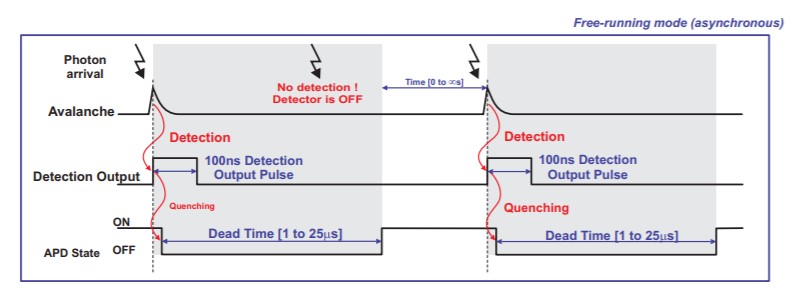

与基于 InGaAs/InP 雪崩光电二极管（APD）的探测器的通常门控操作相比，ID Qube-NIR-FR 在自由运行（异步）模式下运行。在所谓的盖革模式中，APD 偏置在其击穿电压之上。在光子吸收时，光子到达时间被输出端 100 ns 宽的 LVTTL 脉冲的上升沿反射。ID Qube NIR Free-Running设计用于提供快速雪崩淬灭，从而限制了后脉冲速率。这使得在相当短的死区时间内运行，这些值可以根据应用和效率水平进行优化。

用户友好的软件

ID Qube NIR Free-Running配有一个直观的软件，允许用户通过简单的USB接口设置效率水平和死区时间。该模块也可以在与 PC 断开连接的情况下运行。每次开机时都会重新加载设置。

ID Qube NIR Gated 是一种快速门控单光子探测器，针对电信波长进行了优化。它为需要同步光子检测的应用提供了一种经济高效的解决方案，例如量子通信，尤其是量子密钥分发。它也非常适合需要紧凑性的 LiDAR 等应用。

该检测器提供栅极输入，旨在避免饱和或意外检测，并且还可以在自由运行模式下运行。冷却的 InGaAs/InP 雪崩光电二极管和相关电子器件经过专门设计，可实现低暗计数和后脉冲率，从而实现快速门控操作。该器件提供自由空间或光纤耦合版本（MMF62.5），与 SMF 和 MMF62.5 光纤兼容。

暗计数率的可选选项：标准（STD）或低噪声（LN）

主要优点

• 门控和自由运行模式

• 高达 25% 的量子效率

• 1 μs 至 100 μs 可调死区时间

• 定时分辨率通常为 150 ps

• 低暗计数和后脉冲率

• 自由空间或 MMF 光输入选项

• 门输入端口

一般规格

• 光谱范围：900 至 1700 nm

• 量子探测效率：2.5%-25%，步长为2.5%

• 可调死区时间 1 - 100 μs

• 操作模式：门（高达 100 MHz）或自由运行模式

项目包括：

-60W AC/DC +12V绿色电源适配器

-电源线（Power cable）

- USB密钥用户指南

-2m USB线

ID Qube NIR Gated 可在 10% 至 25% 的检测概率水平下运行，死区时间在 100 ns 至 100 μs 之间。在门控模式下，它接受短至 1 ns 的门，最大重复频率为 100 MHz。光子的到达时间由SMA连接器上可用的100 ns LVTTL/NIM（用户可选）脉冲反射，定时分辨率低至225 ps，效率为20%。

效率

校准是在内部使用瑞士计量机构（METAS）校准的设备仔细进行的。

暗计数率

暗计数率很大程度上取决于 2 个设置：效率和死区时间。通过使用 2 种设置，可以优化每个专用实验的效率、后脉冲和暗计数率（DCR）。在门控模式下，每个门的 DCR 还取决于门的持续时间。较短的栅极允许较低的 DCR 速率。

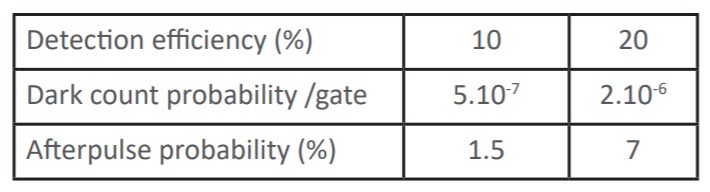

门控模式下的暗计数概率测量

脉冲模式：10 MHz 门频率，2 ns 脉冲宽度，无死区时间。这些值因 APD 的不同而有很大差异。

低抖动

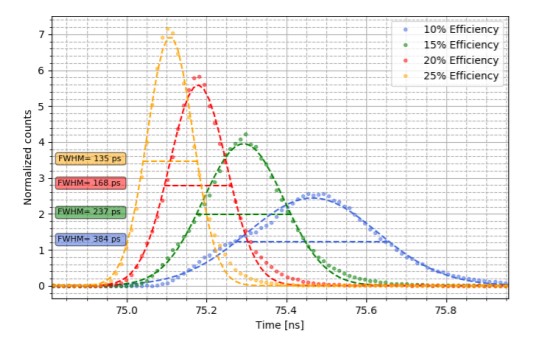

SPAD的抖动随着其量子效率的提高而大大改善。ID Qube NIR Gated 在 1550 nm 处以 20% 的效率提供 225 ps 的一流抖动。下面表示的抖动数字可能因二极管而异。请注意，25% 的效率设置仅适用于 ID Qube NIR 门控版本。

紧凑的

ID Qube 非常小，适用于对紧凑性要求极高的 LiDAR 等应用。

工作原理

外部门控模式

雪崩光电二极管（APD）在宽度和频率可调的门期间偏置于击穿之上。外部门控是一种同步模式，基于用户在GATE-IN连接器上提供的门信号（可接受-2V至+2V之间的任何逻辑电平）。由于栅极内发生光子吸收诱导的雪崩事件，检测计数器增加，并在 PHOTON-OUT 连接器上输出脉冲。淬火电子元件关闭栅极并施加死区时间，从而在检测后产生一个或多个消隐脉冲。

自由运行模式

ID Qube NIR Gated 也可以在自由运行（异步）模式下运行。在所谓的盖革模式中，APD 偏置在其击穿电压之上。在光子吸收时，光子到达时间被输出端100 ns宽的LVTTL/NIM脉冲的上升沿反射。ID Qube NIR Gated 设计用于提供快速雪崩淬灭，从而限制了后脉冲速率。这允许在相当短的死区时间内运行，可以根据应用和设定的效率水平进行优化。

用户友好的软件

ID Qube 配有一个直观的软件，允许用户通过简单的 USB 接口设置效率水平和死区时间。该模块也可以在与 PC 断开连接的情况下运行。每次开机时都会重新加载设置。

如需帮助：请致信 info@simtrum.com联系我们

一般规格
参数	封闭	自由运行	单位
波长范围	900-1700		nm
死区时间范围	0.1-100		μs
死区时间阶跃	100		ns
输出脉冲电压	LVTTL/NIM
输出脉冲宽度	100		ns
光纤耦合	MMF62.5 或自由空间
校准效率范围：λ=1.55 μm	10-25	10、15 或 20	%
效率分辨率（步骤）	5	-	%
时序分辨率（FWHM）（效率为 20%）	225	150	ps
（效率）时的暗计数率	10 / 15 / 20		%
STD	1.2 / 3 / 6		KHz
LN	0.8 / 1.5 / 3		KHz
闸入最大频率	100	待定	MHz
门控最小脉冲持续时间	1		ns
门控输入电压范围	-2 至 2		V
门控耦合	直流
门控阈值电压范围	-2 至 2		V
闸入阈值电压分辨率（步长）	1		mV
输出连接器	SMA系列
光纤连接器	FC/PC 尾纤
工作温度	+10 至 +35		°C
尺寸	95 x 95 x 95		mm
重量	1		kg
冷却时间	5		分钟
电源
输入电压	90~264VAC - 135~370伏直流电
频率范围	47~63		Hz
交流电流	1.4A/115VAC 1A/230VAC

提供的配件

• 60W AC/DC +12 V 绿色电源适配器

• 电源线

• 1.8 米 USB连接线

• 光纤清洗剂

• USB闪存盘用户指南

IDQ Qube NIR 自由运行

应用

*详细文章即将推出！

• 量子通信

• 量子物理学和光学

• 飞行时间测量（OTDR、LIDAR）

• 荧光寿命测量

单击链接以获取有关 IDQ Qube NIR Free Running 的更多信息

>单线态氧检测

>用于自由空间通信的单光子探测器

>单光子 OTDR

>波长900nm-1700nm的TCSPC

>符合性检测

IDQ Qube NIR 门控

应用

*详细文章即将推出！

• 量子通信和量子密钥分发

• 量子物理学和光学

• 荧光寿命测量

• 飞行时间测量（OTDR、LIDAR）

单击链接以获取有关 IDQ Qube NIR 门控的更多信息

>单线态氧检测

>用于自由空间通信的单光子探测器

>单光子 OTDR

>波长900nm-1700nm的TCSPC

>符合性检测

红外单光子探测器（SPD）

型	波长范围	时序分辨率	QE	暗计数率
近红外单光子探测器双通道 (900-1700nm)	900-1700nm	<100ps		≤2e-6/gate @10% SPDE
超导纳米线系统	780 - 1625nm	20- 40ps	>80% over min 100nm	<1Hz to <100Hz
近红外单光子探测器(900-1700）	900 - 1700nm		10%, 20% @1550nm	≤2e-6/gate @10% SPDE
近红外单光子探测器自由运行/门控	900 - 1700nm	<150ps	高达 35%	0.8 to 6 Khz
近红外单光子探测器低暗计数	900 - 1700nm	<150ps	25%	50 t0 200 Hz

定时标记设备
	用于TCSPC的超快脉冲发生器
	多通道单光子计数装置
	ID1000定时控制器

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

	Availability	Reference Price (USD)
IDQ Qube NIR Gated	4-6 Weeks	Request for quote
IDQube-NIR-FR-LN-MMF Free-running single-Photon Detector Module with MMF62.5 fiber input - low noise DCR	4-6 Weeks	Request for quote
IDQube-NIR-FR-LN-FS Free-running single-Photon Detector Module free-space - low noise DCR	4-6 Weeks	Request for quote
IDQube-NIR-FR-STD-MMF Free-running single-Photon Detector Module with MMF62.5 fiber input - standard DCR	4-6 Weeks	Request for quote
IDQube-NIR-FR-STD-FS Free-running single-Photon Detector Module free-space - standard DCR	4-6 Weeks	Request for quote
IDQube-NIR-GAT-LN-MMF Fast gated single-Photon Detector Module with MMF62.5 fiber coupling - Low noise DCR	4-6 Weeks	Request for quote
IDQube-NIR-GAT-LN-FS Fast gated single-Photon Detector Module free-space - Low noise DCR	4-6 Weeks	Request for quote
IDQube-NIR-GAT-STD-MMF Fast gated single-Photon Detector Module with MMF62.5 fiber coupling - standard DCR	4-6 Weeks	Request for quote
IDQube-NIR-GAT-STD-FS Fast gated single-Photon Detector Module free-space - standard DCR	4-6 Weeks	Request for quote
