显微镜 CCD 相机 USB3.0 | 瑆创光学电子商店

Products / 成像 /显微镜相机 /显微镜CCD相机(VIS-NIR) /显微镜CCD相机USB3.0 /
显微镜CCD相机USB3.0
概述 型号指南和包装 显微镜配置 镜头选择 相关产品 现在下单!



显微镜USB 3.0 CCD相机 - MCCD系列是ExView HAD CCD系列相机。它采用索尼ExView有CCD传感器作为图像拾取设备。索尼ExView HAD CCD是一种CCD，它将近红外光区域作为HAD（空穴累积二极管）传感器的基本结构，大大提高了光效率。USB3.0用作数据传输接口。



MCCD系列硬件分辨率范围从1.4M到12M，并配有集成的CNC铝合金紧凑型外壳。

MCCD系列自带先进的视频和图像处理应用程序，提供Windows/Linux/OSX多平台SDK，Native C/C++，C#/VB.NET，DirectShow，Twain Control API;

MCCD系列可广泛用于明场光环境和显微镜图像采集分析，帧率更高。





特征



- 标准C接口相机与索尼ExView有CCD II传感器;

- 红外涂层窗户

- 长达1000秒的长时间曝光;

- USB3.0 5Gbit/秒接口，确保高速数据传输;

- 超精细色彩引擎，具有完美的色彩再现能力;

- 具有先进的视频和图像处理应用程序

- 提供Windows/Linux/Mac OS多平台SDK;

- Native C/C++， C#/VB.NET， DirectShow， Twain Control API.







产品规格和手册

产品手册链接:



其他规格为 MCCD 系列
光谱范围 380-650nm (带红外截止滤光片)
白平衡 ROI白平衡/手动温度色调调整/单色传感器的NA
色彩技术 用于单色传感器的超精细彩色引擎/NA
捕获/控制SDK

Windows/Linux/macOS/Android Multiple Platform SDK(Native C/C++, C#/VB.NET,

Python, Java, DirectShow, Twain等)
录音系统 静态图片和动画
冷却系统* 两级 TE 冷却系统 -45 °C 低于相机机身温度
操作环境
工作温度(厘米) -10~ 50
储存温度(厘米) -20~ 60
操作湿度 30~80%相对湿度
储存湿度 10~60%相对湿度
电源 直流 5V 通过电脑 USB 端口
软件环境
操作系统 Microsoft® Windows® XP / Vista / 7 / 8 /10 /11 (32 & 64 bit)
OSx(Mac OS X)
Linux
电脑要求 CPU: 等于英特尔酷睿2 2.8GHz或更高
内存：2GB以上
USB接口：USB3.0高速端口
显示屏：17“或更大
光盘





尺寸



MCCD 阀体由坚韧的 CNC 铝合金制成，可确保提供重型主力解决方案。摄像机采用高质量 IR-CUT 设计，以保护摄像机传感器。不包括移动部件。与其他工业相机解决方案相比，这种设计确保了坚固耐用的解决方案，使用寿命更长。

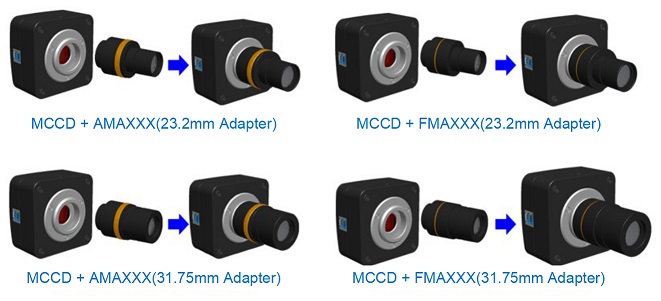

MCCD系列的扩展，带显微镜或望远镜适配器

外延 图片
C接口摄像机

机器视觉;医学成像;
半导体设备;测试仪器;
文档扫描仪;二维条码阅读器;
网络摄像头和安全视频;
显微镜成像;
显微镜相机

望远镜相机






订购信息





型号指南

订货号 传暗器和尺寸(mm)* 像素(μm) G灵敏度暗信号 帧率/分辨率 分箱 暴露
MCCD12000KPA
NP112000A		 12M/ICX834AQG(C)
1“ (13.15x8.77)		 3.1x3.1 420mv with 1/30s
15.2mv with 1/30s		 3.6@4248x2836
3.6@2124x1418		 1x1
2x2		 0.06ms~1000s
MCCD12000KMA
NM112000A		 12M/ICX834ALG(M)
1“ (13.15x8.77)		 3.1x3.1 420mv with 1/30s
12mv with 1/30s(F8.0)		 3.6@4248x2836
3.6@2124x1418		 1x1
2x2		 0.06ms~1000s
MCCD09000KPA
NP109000A		 9.0M/ICX814AQG(C)
1“ (12.47x9.98)		 3.69x3.69 580mv with 1/30s
12mv with 1/30s		 4.4@3388x2712
4.4@1694x1356		 1x1
2x2		 0.06ms~1000s
MCCD09000KMA
NM109000A		 9.0M/ICX814ALG(M)
1“ (12.47x9.98)		 3.69x3.69 660mv with 1/30s
12mv with 1/30s(F8.0)		 4.4@3388x2712
4.4@1694x1356		 1x1
2x2		 0.06ms~1000s
MCCD06000KPA
NP106000A		 6.0M/ICX695AQG(C)
1“ (12.48x9.99)		 4.54x4.54 880mv with 1/30s
8mv with 1/30s		 7.5@2748x2200
14@2748x1092		 1x1 0.06ms~1000s
MCCD06000KMA
NM106000A		 6.0M/ICX695ALG(M)
1“ (12.48x9.99)		 4.54x4.54 1000mv with 1/30s
8mv with 1/30s		 7.5@2748x2200
14@2748x1092		 1x1 0.06ms~1000s
MCCD02800KPA
NP102800A		 2.8M/ICX674AQG(C)
2/3“ (8.81x6.63)		 4.54x4.54 800mv with 1/30s
4mv with 1/30s		 15@1938x1460
17@1610x1212
18@1930x1092		 1x1 0.05ms~1000s
MCCD02800KMA
NM102800A		 2.8M/ICX674ALG(M)
2/3“ (8.81x6.63)		 4.54x4.54 950mv with 1/30s
4mv with 1/30s		 15@1938x1460
17@1610x1212
18@1930x1092		 1x1 0.05ms~1000s
MCCD01400KPB
NP101400B		 1.4M/ICX825AQA(C)
2/3“ (8.88x6.70)		 6.45x6.45 2000mv with 1/30s
4.8mv with 1/30s		 25@1376x1040 1x1 0.07ms~1000s
MCCD01400KMB
NM101400B		 1.4M/ICX825ALA(M)
2/3“ (8.88x6.70)		 6.45x6.45 2000mv with 1/30s
4.8mv with 1/30s		 25@1376x1040 1x1 0.07ms~1000s
* C: 彩色;  M: 单色

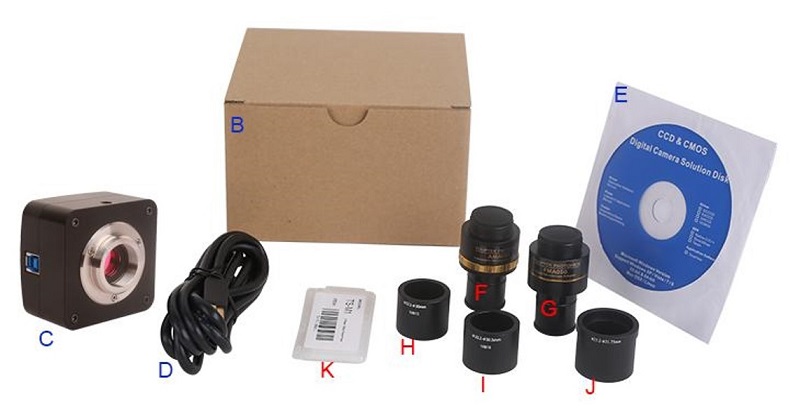

包装信息





标准封装
A 外箱 长：50厘米 宽：30厘米 高：30厘米（20个，12~17公斤/箱），照片中未显示
B 礼品盒 长：15厘米 宽：15厘米 高：10厘米 （0.58~0.6公斤/盒）
C 一台MCCD系列USB3.0 C接口CMOS相机
D 高速 USB3.0 A 公头对 B 公头镀金连接器电缆/2m
E CD（驱动器和实用程序软件，Ø12cm）
可选附件
F 可调镜头适配器 C接口至直径 23.2mm 目镜筒
C接口至直径 31.75mm 目镜筒
G 固定镜头适配器 C接口至直径 23.2mm 目镜筒
C接口至直径 31.75mm 目镜筒
H 108015（直径23.2mm至30.0mm环）/30mm目镜管的转接环
I 108016（直径23.2mm至30.5mm环）/用于30.5mm目镜筒的转接环
J 108017（直径23.2mm至31.75mm环）/用于31.75mm目镜管的转接环
K 校准套件 106011/TS-M1 (X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)

注意：对于F和G可选项目，请指定您的相机类型（C接口，显微镜相机或望远镜相机），SIMTRUM将帮助您确定适合您应用的显微镜或望远镜相机适配器。




三目数码显微镜

步骤1 将C接口相机和适配器连接到直光电管

步骤2 将C接口相机和适配器连接到第3个目镜管或其他 2 个目镜管





双目数码显微镜

步骤1 从眼管或目镜管上取下目镜







步骤 2 将相机适配器安装（拧）到C接口相机



步骤3 将目镜相机安装（插入）到眼管或目镜管中





双目数码显微镜

1，标准C型接口：直径1英寸（25.4mm）内螺纹

2，标准C接口：直径1英寸（25.4mm）外螺纹

3，相机适配器连接器：尺寸因显微镜品牌而异

4、直型光电管：尺寸因显微镜品牌而异

5，中继镜头：标准目镜连接器尺寸，直径23.2mm（公头）

6、第三眼管：标准目镜连接器尺寸，直径23.2mm（母头）

7，目镜筒：标准目镜连接器尺寸，直径23.2mm（母头）




1/2” 2MP 100lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0420MM 4 F2.0-F16 -2.80% 90° 77.4° 61.8°  0.1m-∞ -- C
TPL-0614MM 6 F1.4-F16 -1.00% 68° 56.6° 43.8°  0.1m-∞ M30.5x0.5 C
TPL-0814MM 8 F1.4-F16 -0.70% 54° 43.8° 33.6°  0.1m-∞ M30.5x0.5 C
2/3” 2MP 100lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1214MM 12 F1.4-F16 -1.00% 48.86° 39.94° 30.44°  0.1m-∞ M30.5x0.5 C
TPL-1614MM 16 F1.4-F16 -1.00% 36° 29.12° 22.02° 0.2m-∞ M30.5x0.5 C
TPL-2514MM 25 F1.4-F32 -1.00% 24.18° 19.42° 14.6° 0.3m-∞ M30.5x0.5 C
TPL-3514MM 35 F1.4-F32 -1.00% 17.9° 14.4° 10.8° 0.5m-∞ M30.5x0.5 C
TPL-5020MM 50 F2.0-F16 0.40% 12.7° 10.2° 7.7° 1m-∞ M30.5x0.5 C
TPL-7524MM 75 F2.4-F22 0.65% 8.32° 6.7° 5.02° 1m-∞ M34x0.5 C
TPL-7525MM 75 F2.5 0.20% 5.31° 4.23° 3.15° 0.18X-0.38X M30.5x0.5 C
1” 2MP 100lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0614MLM 6 F1.4-F32 -19.00% 112° 88.66° 72.89° 0.15m-∞ M43x0.75 C
2/3” 3MP 120lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0814M3M 8 F1.4-F16 0.70% 64.26° 53.76° 41.66°  0.1m-∞ M37x0.5 C
TPL-0918M3M 9 F1.8-F16 -0.50% 61.85° 51.22° 39.54°  0.1m-∞ M27x0.5 C
TPL-1218M3M 12 F1.8-F16 -0.30% 47.7° 39° 29.8°  0.1m-∞ M27x0.5 C
TPL-1618M3M 16 F1.8-F16 -0.35% 36.8° 29.8° 22.5°  0.1m-∞ M27x0.5 C
TPL-2518M3M 25 F1.8-F16 -0.10% 23.3° 18.8° 14.2° 0.15m-∞ M27x0.5 C
TPL-3518M3M 35 F1.8-F16 -0.10% 16.04° 12.8° 9.6° 0.25m-∞ M27x0.5 C
TPL-5018M3M 50 F1.8-F16 -0.10% 11.52° 9.14° 6.86° 0.5m-∞ M27x0.5 C

TPL-1618M3M-A

(Ultra-Short TTL)

 16 F1.8-F16 -1.98% 38.09° 30.69° 23.13° 0.3m-∞ M25.5x0.5 C
1/2” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0414M5M 4 F1.4-F32 -1.50% 85° 75.12° 58.76°  0.1m-∞ M52x0.75 C
TPL-0614M5M 6 F1.8-F16 -1.00% 64.48° 53.8° 41.6°  0.1m-∞ M35.5x0.5 C
2/3” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0814M5M 8 F1.4-F16 -1.00% 66.2° 55.24° 42.78°  0.1m-∞ M35.5x0.5 C
TPL-1214M5M 12 F1.4-F22 -0.30% 47.1° 39.58° 29.44°  0.1m-∞ M35.5x0.5 C
TPL-1614M5M 16 F1.4-F22 -0.30% 36.6° 29.78° 22.6°  0.1m-∞ M35.5x0.5 C
TPL-2514M5M 25 F1.4-F16 -0.10% 23.6° 19.04° 14.32° 0.2m-∞ M35.5x0.5 C
TPL-3514M5M 35 F1.4-F16 -0.05% 17.4° 14° 10.6° 0.15m-∞ M35.5x0.5 C
TPL-5020M5M 50 F2.0-F32 -0.10% 12.36° 9.92° 7.45° 0.4m-∞ M35.5x0.5 C
TPL-7520M5M 75 F2.0-F32 -0.10% 8.36° 6.72° 5.04° 0.8m-∞ M40.5x0.5 C
1” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-06520ML5M 6.5 F2.0 -10.50% 106.4° 94° 76°  0.1m-∞ M52x0.75 C
TPL-1218ML5M 12 F1.8-F32 -1.10% 64.4° 53.6° 41.6° 0.2m-∞ M77x0.75 C
TPL-1620ML5M 16 F2.0-F22 0.50% 51.5° 41.84° 32.4° 0.5m-∞ M34x0.5 C
TPL-2020ML5M 20 F2.0-F22 -0.80% 43.2° 34.9° 26.6° 0.3m-∞ M37.5x0.5 C
TPL-2520ML5M 25 F2.0-F32 -0.20% 34.8° 27.94° 21.14° 0.3m-∞ M43x0.75 C
4/3” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1224MX5M 12 F2.4-F22 -4.00% 86.06° 71.03° 55.9° 0.3m-∞ M77x0.75 C
TPL-1620MX5M 16 F2.0-F32 -2.50% 67.39° 56.33° 43.5°  0.1m-∞ M72x0.75 C
TPL-2520MX5M 25 F2.0-F32 -1.40% 48.2° 37.4° 28.6° 0.15m-∞ M35.5x0.5 C
TPL-3520MX5M 35 F2.0-F22 -1.10% 36° 27.76° 20.98° 0.2m-∞ M37.5x0.5 C
2/3” 6MP 170lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0820M6M 8 F2.0-F16 0.45% 69° 57.62° 44.83°  0.1m-∞ M58x0.75 C
TPL-1220M6M 12 F2.0-F16 1.00% 48.22° 39.4° 29.92°  0.1m-∞ M37.5x0.5 C
TPL-1620M6M 16 F2.0-F16 0.60% 36.7° 29.6° 22.3°  0.1m-∞ M30.5x0.5 C
TPL-2520M6M 25 F2.0-F16 -0.25% 22.6° 18° 13.6° 0.2m-∞ M30.5x0.5 C
TPL-3520M6M 35 F2.0-F16 -0.35% 17° 13.3° 10° 0.2m-∞ M30.5x0.5 C
TPL-5020M6M 50 F2.0-F16 -0.05% 10.14° 8.16° 6.14° 0.2m-∞ M37.5x0.5 C
TPL-7538M6M 75 F3.8 0.30% -- 5.39° 4.05° -- M30.5x0.5 C
2/3” 10MP 200lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0518M10M 5 F1.8-F11 -4.20% 96.54° 84° 67.6° 0.1m-∞ M62x0.75 C
TPL-0818M10M 8 F1.8-F22 -1.00% 65.64° 55.06° 42.7°  0.1m-∞ M37.5x0.5 C
TPL-1218M10M 12 F1.8-F32 -0.42% 48.9° 40.1° 30.6°  0.1m-∞ M30.5x0.5 C
TPL-1618M10M 16 F1.8-F22 -0.20% 37.74° 30.6° 23.2° 0.2m-∞ M30.5x0.5 C
TPL-2518M10M 25 F1.8-F32 -0.13% 24.5° 19.7° 14.84° 0.2m-∞ M30.5x0.5 C
TPL-3518M10M 35 F1.8-F16 -0.10% 12.58° 10.07° 7.56° 0.3m-∞ M34x0.5 C
TPL-5018M10M 50 F1.8-F22 -0.10% 11.67° 9.36° 6.89° 0.5m-∞ M40.5x0.5 C
TPL-2525CM10M 25 2.5/4/5.6/8/11 0.50% 24.67° 19.95° 15.09° 0.1m-0.5m -- C
TPL-3528CM10M 35 2.5/4/5.6/8/11 -0.50% 17.93° 14.37° 10.79° 0.3m-∞ -- C
TPL-5040CM10M 50 4/5.6/8/11 -0.25% 12.58° 10.07° 7.56° 0.5m-∞ -- C
1.1” 12MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1228ML12M 12 F2.8 0.51% 69.35° 57.95° 45.54°  0.1m-∞ M46x0.75 C
TPL-1623ML12M 16 F2.3 0.40% 54.39° 44.56° 34.45°  0.1m-∞ M43x0.75 C
TPL-2520ML12M 25 F2.0 0.25% 35.3° 28.68° 21.75°  0.1m-∞ M37.5x0.5 C
TPL-3530ML12M 35 F2.0 0.15% 25.27° 20.4° 15° 0.2m-∞ M37.5x0.5 C
TPL-5022ML12M 50 F2.2 0.10% 16.18° 13° 9.77° 0.25m-∞ M37.5x0.5 C
TPL-7526ML12M 75 F2.6 -0.35% 7.53° 6.05° 4.65° 0.3m-∞ M34x0.5 C
TPL-0625ML12M 6 F2.5 0.23% 107.35° 86.02° 64.58° 0.15m-∞ M62x0.75 C
TPL-0828ML12M 8 F2.8 -0.47% 93.85° 80.89° 65.21° 0.12m-∞ M55x0.75 C
1” 12MP L50lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0725FL12M 7 F2.55(Fixed) -61.00% 143° 109.2° 80° 0.5m-∞ -- C/CS
1.1” 24MP 200lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1228SF 12 F2.8 0.26% 67.92° 56.86° 44.26° 0.12m-1m M49x0.75 C
TPL-1624SF 16 F2.4 0.60% 49.64° 40.79° 31.18° 0.12m-∞ M40.5x0.5 C
TPL-2520SF 25 F2.0 -0.33% 34.68° 28.11° 21.24° 0.12m-∞ M40.5x0.5 C
TPL-3526SF 35 F2.6 0.10% 22.06° 17.87° 13.49° 0.12m-∞ M46x0.75 C
TPL-5020SF 50 F2.0 0.08% 13.68° 11.3° 8.47° 0.2m-∞ M52x0.75 C
4/3” 25MP 180lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1825XF 18 F2.5 0.84% 62.63° 52.44° 40.65° 0.12m-∞ M46x0.75 C
TPL-2524XF 25 F2.4 -0.36% 43.70° 35.64° 27.09° 0.15m-∞ M46x0.75 C
TPL-3524XF 35 F2.4 -0.25% 33.37° 26.98° 20.35° 0.23m-∞ M46x0.75 C
TPL-5025XF 50 F2.5 0.08% 22.38° 18° 13.55° 0.25m-∞ M46x0.75 C






显微镜相机

相机类别 分辨率 像素大小 每秒传输帧数 波长 注意
显微镜 TE 冷却 USB3.0 CCD 相机 1.5MP 至 12MP 6.45um 至 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
显微镜USB3.0CCD相机 1.5MP 至 12MP 6.45um 至 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头 24MP and 61MP 5.94um and 3.76um 高达 190FPS 380nm -650nm 紫外线扩展可用
TE-冷却USB3.0 CMOS相机 10MP 至 45MP 4.63um 至 2.31um 高达 96FPS 380nm - 650nm 红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机 0.5MP / 0.5MP 6.9um / 9um 20FPS 380nm - 650nm
 外部触发器
显微镜USB3.0 CMOS相机 0.5MP 至 45MP
 6.9um 至 1.55um 高达 520FPS 380nm - 650nm 红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型 1.3MP 至 10MP 9.7um 至 4.6um 高达 86FPS 200nm -1100nm
显微镜USB3.0 CMOS相机附ISP 1.5MP 至 45MP
 3.4um 至 1.2um 高达 165FPS 380nm - 650nm 红外截止滤光片 / ISP
目镜USB3.0 CMOS相机 5MP 2um 30FPS 380nm - 650nm 红外截止滤光片
HDMI彩色CMOS相机 2MP 至 8MP   60FPS 380 - 1100nm

UV和NIR增强型CMOS相机 4.2/8MP,  2.1/4.1MP
   高达 200FPS 200-1100nm 紫外或近红外增强



科学相机

类型 型号 波长 传感器类型 分辨率 像素大小 帧率 QE
X射线 sCMOS相机  XF95 80-1000eV BSI sCMOS 2048 x 2048 22.5um or 13.3um  48 ~100% 全范围
XUV/VUV相机  maxCam 1-300nm  BSI/FSI CCD  1024 x 255 26um   参考手册
高速sCMOS相机 Dhyana 2100 200-1100nm FSI CMOS /单声道 5220(水平) x 4096(垂直) 4.5um x 4.5um 450fps@8bit 63%@520nm
Dhyana 9KTDI 200-1100nm BSI sCMOS TDI/单声道 9072 5um x 5um 510kHZ@8bit 82%@550nm,
冷却高灵敏度sCMOS相机 95V2 200-1100nm BSI sCMOS/单声道 2048(水平) x 2048(垂直) 11μm x 11μm 48fps@12bit 标准位 95%@560nm
400BSI V2 200-1100nm BSI sCMOS 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 74fps@CL, 40fps@USB3.0 95%@600nm
400BSI V3 200-1100nm BSI sCMOS 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 100fps@CL, 40fps@USB3.0 95%@600nm
400D 200-1100nm FSI   sCMOS/单声道 2048(水平) x 2040(垂直) 6.5μm x 6.5μm 35fps@16bit 72%@595nm
400DC 200-1100nm FSI   sCMOS/彩色r 2048(水平) x 2044(垂直) 6.5μm x 6.5μm 22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机 6060BSI 200-1100nm BSI sCMOS/单声道 6144(水平) x 6144(V) 10μm x 10μm 26.4fps@12-bit 标准位 95%@580nm
4040BSI 200-1100nm 4096(水平) x   4096(垂直) 9μm x 9μm 16.5fps@CL, 9.7fps@USB3.0 90%@550nm
6060FSI 200-1100nm FSI sCMOS/单声道 6144(水平) x   6144(垂直)
 10μm x 10μm 44fps@12-bit标准位 72%@550nm
4040FSI 200-1100nm 4096(水平) x   4096(垂直) 9μm x 9μm 16.5fps@CL, 9.7fps@USB3.0 74%@600nm
紧凑型工业 sCMOS相机 401D   200-1100nm FSI sCMOS/单声道 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 40fps@16bit, 45fps@8bit 72%@595nm
401A-G 200-1100nm 2048(水平) x 2048(垂直) 11μm x 11μm   58%@600nm
401A-U 200-1100nm 2048(水平) x 2048(垂直) 11μm x 11μm   58%@600nm
201D 200-1100nm 2048(水平) x 1152(垂直) 6.5μm x 6.5μm 70fps@16bit, 80fps@8bit 72%@595nm



增强型 CMOS 相机

类型 时间分辨iCMOS 高速门控iCMOS相机 高速荧光iCMOS相机
540M/S 1000M/S 荧光 (1000 FPS) 荧光 (2000 FPS)
产品图片

TRiCAM_Specifications 1.jpeg

帧率  162 帧/秒 540 帧/秒 1000 帧/秒 1000 帧/秒 - 7500 帧/秒 2000 帧/秒 - 6400 帧/秒
传感器分辨率 1920 x 1200 像素 1696 x 1710 像素 1280 x 1024 像素 1280 x 1024 像素 1920 x 1080 像素*
像素大小 5.86 x 5.86  µm  8 x 8 µm 6.6   x 6.6 µm 6.6 x 6.6 µm 10 x 10 µm
光子增益 (最大) 50000 lm/m^2/lx  11000 lm/m^2/lx 11000 lm/m^2/lx 36000 lm/m^2/lx 36000 lm/m^2/lx
门控重复率 100 or 300Khz 100khz 100khz 100khz 100khz
增压器 18mm 增压器  双极增压器 双极增压器 单极增压器 单极增压器
位深 10 位 and 12 位 8 位 8 and 12 位 8 and 12 位 8 位
最短曝光时间 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选)



成像增强管

类型 时间分辨图像增强器 高速图像增强器
型号 18 型号 25 型号 18 型号 25
产品图片

输入直径 18mm 25mm 18mm 25mm
有效面积 第二代: ø 17.5 mm, 第三代: 13.5x10 mm 第二代: ø 24.5 mm, 第三代: 16x16 mm 第二代: ø 17.5 mm, 第三代:   13.5x10 mm 第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复  100 kHz, 300 kHz 或 1 MHz 100 kHz, 300 kHz 或 1 MHz 100khz 或 300khz ,  2.5 MHz  突发模式 100khz 或 300khz,  2.5 MHz 突发模式
Min. 栅极宽度 < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM)
帧率 高达 500 帧/秒 高达 500 帧/秒 高达 1,000,000 帧/秒 高达 1,000,000 帧/秒
光子增益

S20 : 14800, S25:30000
GaAs: 40000, GaAsp: 20000

 S20 : 14800, S25:30000
GaAs: 40000, GaAsp: 20000		 S20 : 40000, S25:30000
GaAs: 30000, GaAsp: 50000		 S20 : 40000, S25:30000
GaAs: 30000, GaAsp: 50000



短波、中波、长波红外相机

产品 光谱范围 分辨率 冷却 特征
短波红外相机 400-1700nm 1.3MP, 0.3MP 未冷却
中红外相机 中红外探测器 3.7um 至 4.8um
 0.08MP, 0.3MP,1.5MP 冷却
中红外摄像机 3.7um 至 4.8um 0.08MP, 0.3MP,1.5MP 冷却
双波段探测器 3.7 至 4.8um|7.7 至 9.5um
 320*256px  冷却
长波红外相机 冷却 LWIR 探测器 7.7um 至 9.4um
 0.08MP, 0.3MP 冷却
冷却 LWIR 相机 7.7um 至 9.4um 0.3MP 冷却
长波红外热像仪 8 至 14um 0.08MP, 0.3MP,1.5MP 未冷却 广泛的温度范围
用于皮肤筛查的热像仪 8 至 14um 320*256px  未冷却 体温
手机热像仪 8 至 14um 256*192px 未冷却 智能手机用
紧凑型热像仪 8 至 14um 0.08MP, 0.3MP 未冷却 对于闭路电视，无人机




我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
MCCD12000KPA-NP112000A
Microscope USB3.0 CCD Camera, Sensor 12Mega Pixel, color mode Polychromatic, FPS 3.6@4248x2836, Exposure 0.06ms~1000s 		4-6 Weeks Request for quote
MCCD09000KMA-NM109000A
Microscope USB3.0 CCD Camera, Sensor 9Mega Pixel, color mode Monochromatic, FPS 4.4@3388x2712, Exposure 0.06ms~1000s 		4-6 Weeks Request for quote
MCCD06000KPA-NP106000A
Microscope USB3.0 CCD Camera, Sensor 6Mega Pixel, color mode Polychromatic, FPS 7.5@2748x2200, Exposure 0.06ms~1000s 		4-6 Weeks Request for quote
MCCD02800KMA-NM102800A
Microscope USB3.0 CCD Camera, Sensor 2.8Mega Pixel, color mode Monochromatic, FPS 15@1938x1460, Exposure 0.05ms~1000s 		4-6 Weeks Request for quote
MCCD01400KMA-NM101400A
Microscope USB3.0 CCD Camera, Sensor 1.4Mega Pixel, color mode Monochromatic, FPS 25@1376x1040, Exposure 0.07ms~1000s 		4-6 Weeks Request for quote

MCCD01400KMA-NM101400A - Parameter

MCCD02800KMA-NM102800A - Parameter

MCCD06000KPA-NP106000A - Parameter

MCCD09000KMA-NM109000A - Parameter

MCCD12000KPA-NP112000A - Parameter

MCCD01400KMA-NM101400A - Download

MCCD02800KMA-NM102800A - Download

MCCD06000KPA-NP106000A - Download

MCCD09000KMA-NM109000A - Download

MCCD12000KPA-NP112000A - Download

Accessories

Compare Model Drawings & Specs Availability Reference Price
(USD)

Sales Enquiry：13326430008       Email：info@simtrum.com

Address:广州市黄埔区中新智慧一街7号1001

Copyright © 2024 瑆创科技（广州）有限公司. All right reserved. 粤ICP备2024272506号
