显微镜TE冷却CCD摄像头USB3.0
概述 型号指南和包装 显微镜配置 镜头选择 相关产品 现在下单!

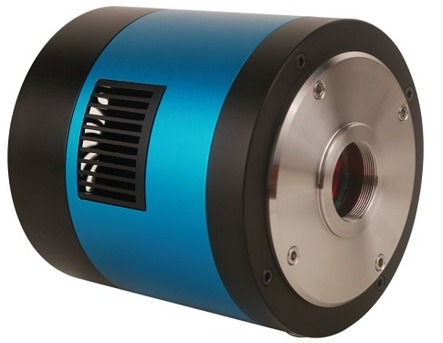

显微镜 TE 冷却 USB3.0 CCD 相机 ——MTECCD 系列采用索尼 Exview HAD CCD II 传感器作为图像拾取设备，采用两级帕尔贴冷却传感器芯片，温度低于环境温度 -40 度。这将大大提高信噪比并降低图像噪声。智能结构旨在确保热辐射效率并避免潮湿问题。电风扇用于提高热辐射速度。



USB3.0用作数据传输接口，以提高帧率。



MTECCD系列自带先进的视频和图像处理应用程序，提供Windows/Linux/OSX多平台SDK;Native C/C++， C#/VB.NET， DirectShow， Twain Control API.



MTECCD系列可广泛应用于弱光环境和显微镜荧光图像的采集和分析，以及天文学深空的应用。



特征

- 配备索尼 ExView 的标准 C 接口摄像机具有 1.4M 至 12M 的 CCD II 传感器;

- 带可控电风扇的两级TE冷却;

- 传感器芯片冷却至低于环境温度40°C;

- 工作温度可在5分钟内调节到指定温度;

- 智能结构，保证散热效率，避免水分问题;

- 红外切割/增压涂层窗户;

- 长达 1 小时的长时间暴露;

- USB3.0 5Gbit/秒接口，确保高速数据传输;

- 超精细色彩引擎，具有完美的色彩再现能力;

- 具有先进的视频和图像处理应用程序;

- 支持视频和触发模式;

- 提供Windows/Linux/Mac OS多平台SDK;

- Native C/C++， C#/VB.NET， DirectShow， Twain Control API.



产品规格和手册

产品手册链接:

其他规格为 MTECCD 系列
光谱范围 380-650nm (带红外截止滤光片)
白平衡 ROI白平衡/手动温度色调调整/单色传感器的NA
色彩技术 用于单色传感器的超精细彩色引擎/NA
捕获/控制SDK Windows/Linux/macOS/Android Multiple Platform SDK(Native C/C++,   C#/VB.NET, Python, Java, DirectShow, Twain等)
记录系统 静态图片和动画
冷却系统* 两级 TE 冷却系统 -45 °C 低于相机机身温度
操作环境
工作温度（厘米） -10~ 50
储存温度（厘米） -20~ 60
工作湿度 30~80%相对湿度
储存湿度 10~60%相对湿度
电源 DC 5V over PC USB 端口
外部电源适配器，用于冷却系统，DC12V，3A
软件环境
操作系统 Microsoft® Windows® XP / Vista / 7 / 8 /10   /11 (32 & 64 bit)
OSx(Mac OS X)
Linux
电脑要求 CPU: 等于英特尔酷睿2 2.8GHz或更高
Memory:2GB 以上
USB Port:USB3.0高速端口
Display:17“或更大
光盘

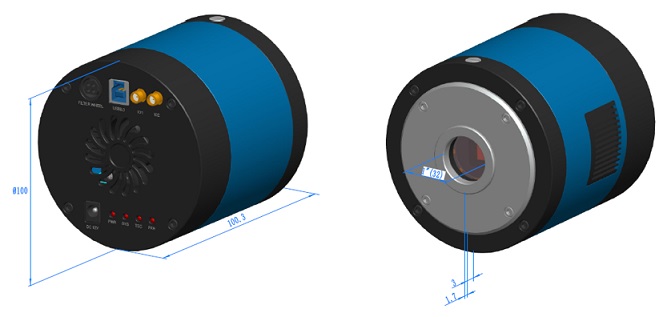

尺寸

MTECCD 系列阀体由坚韧的合金和 CNC 技术制成，可确保提供重型主力解决方案。相机采用高质量的IR-CUT或AR设计，以阻挡红外光或保护相机传感器。风扇的振动被最小化到低水平，以消除成像模糊引起的振动。与其他工业相机解决方案相比，这种设计确保了坚固耐用的解决方案，使用寿命更长。




订购信息





型号指南

订货号 传暗器和尺寸(mm)* 像素(μm) G灵敏度暗信号 帧率/分辨率 分箱 暴露
MTECCD12000KPA
MP112000A		 12M/ICX834AQG(C)
1“ (13.15x8.77)		 3.1x3.1 420mv with 1/30s
5.2mv with 1/30s		 3.6@4248x2836
3.6@2124x1418		 1x1
2x2		 0.06ms~1h
MTECCD12000KMA
MM112000A		 12M/ICX834ALG(M)
1“ (13.15x8.77)		 3.1x3.1 420mv with 1/30s
12mv with 1/30s(F8.0)		 3.6@4248x2836
3.6@2124x1418		 1x1
2x2		 0.06ms~1h
MTECCD09000KPA
MP109000A		 9.0M/ICX814AQG(C)
1“ (12.47x9.98)		 3.69x3.69 580mv with 1/30s
12mv with 1/30s		 4.4@3388x2712
4.4@1694x1356		 1x1
2x2		 0.06ms~1h
MTECCD09000KMA
MM109000A		 9.0M/ICX814ALG(M)
1“ (12.47x9.98)		 3.69x3.69 660mv with 1/30s
12mv with 1/30s(F8.0)		 4.4@3388x2712
4.4@1694x1356		 1x1
2x2		 0.06ms~1h
MTECCD06000KPA
MP106000A		 6.0M/ICX695AQG(C)
1“ (12.48x9.99)		 4.54x4.54 880mv with 1/30s
8mv with 1/30s		 7.5@2748x2200
14@2748x1092		 1x1 0.06ms~1h
MTECCD06000KMA
MM106000A		 6.0M/ICX695ALG(M)
1“ (12.48x9.99)		 4.54x4.54 1000mv with 1/30s
8mv with 1/30s		 7.5@2748x2200
14@2748x1092		 1x1 0.06ms~1h
MTECCD02800KPA
MP102800A		 2.8M/ICX674AQG(C)
2/3“ (8.81x6.63)		 4.54x4.54 800mv with 1/30s
4mv with 1/30s		 15@1938x1460
17@1610x1212
18@1930x1092		 1x1 0.05ms~1h
MTECCD02800KMA
MM102800A		 2.8M/ICX674ALG(M)
2/3“ (8.81x6.63)		 4.54x4.54 950mv with 1/30s
4mv with 1/30s		 15@1938x1460
17@1610x1212
18@1930x1092		 1x1 0.05ms~1h
MTECCD01400KPA
MP101400A		 1.4M/ICX285AQ(C)
2/3“(8.88x6.70)		 6.45x6.45 1240mv with 1/30s
10mv with 1/30s		 15@1360x1024 1x1 0.07ms~1h
MTECCD01400KMA
MM101400A		 1.4M/ICX285AL(M)
2/3“(8.88x6.70)		 6.45x6.45 1300mv with 1/30s
11mv with 1/30s		 15@1360x1024 1x1 0.07ms~1h
MTECCD01400KPB
MP101400B		 1.4M/ICX825AQA(C)
2/3“(8.88x6.70)		 6.45x6.45 2000mv with 1/30s
4.8mv with 1/30s		 25@1376x1040 1x1 0.07ms~1h
MTECCD01400KMB
MM101400B		 1.4M/ICX825ALA(M)
2/3“(8.88x6.70)		 6.45x6.45 2000mv with 1/30s
4.8mv with 1/30s		 25@1376x1040 1x1 0.07ms~1h
* C: 颜色;  M: 单色





包装信息





标准封装
A 外箱 长：50cm 宽：30cm 高：30cm（20个，12~17kg/箱），照片中未显示
B 3-A 安全设备案例：长：28 cm 宽：23 cm 高：15 cm（1 个，2.8 kg/盒）;外箱尺寸：长：28.2cm 宽：25.2cm 高：16.7cm
C 一台MTECCD系列摄像机（C接口）
D 电源适配器：输入：AC 100~240V 50Hz/60Hz，输出：DC12 V 3A
E 高速 USB3.0 A 公头对 B 公头镀金连接器电缆 /1.5m
F CD（驱动器和实用程序软件，Ø12cm）
可选附件
G 可调镜头适配器 C接口至直径 23.2mm 目镜筒
C接口至直径 31.75mm 目镜筒
H 固定镜头适配器 C接口至直径 23.2mm 目镜筒
C接口至直径 31.75mm 目镜筒
I 108015（直径23.2mm至30.0mm环）/30mm目镜管的转接环
J 108016（直径23.2mm至30.5mm环）/用于30.5mm目镜筒的转接环
K 外部触发控制线
L 校准套件 106011/TS-M1 (X=0.01mm/100Div.);
106012/TS-M2(X,Y=0.01mm/100Div.);
106013/TS-M7(X=0.01mm/100Div., 0.10mm/100Div.)




三目数码显微镜

步骤1 将C接口相机和适配器连接到直光电管

步骤2 将C接口相机和适配器连接到第3个目镜管或其他 2 个目镜管





双目数码显微镜

步骤1 从眼管或目镜管上取下目镜







步骤2 将相机适配器安装（拧）到 C 接口相机



步骤3 将目镜相机安装（插入）到眼管或目镜管中





双目数码显微镜

1，标准C型接口：直径1英寸（25.4mm）内螺纹

2，标准C接口：直径1英寸（25.4mm）外螺纹

3，相机适配器连接器：尺寸因显微镜品牌而异

4、直型光电管：尺寸因显微镜品牌而异

5，中继镜头：标准目镜连接器尺寸，直径23.2mm（公头）

6、第三眼管：标准目镜连接器尺寸，直径23.2mm（母头）

7，目镜筒：标准目镜连接器尺寸，直径23.2mm（母头）




1/2” 2MP 100lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0420MM 4 F2.0-F16 -2.80% 90° 77.4° 61.8°  0.1m-∞ -- C
TPL-0614MM 6 F1.4-F16 -1.00% 68° 56.6° 43.8°  0.1m-∞ M30.5x0.5 C
TPL-0814MM 8 F1.4-F16 -0.70% 54° 43.8° 33.6°  0.1m-∞ M30.5x0.5 C
2/3” 2MP 100lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1214MM 12 F1.4-F16 -1.00% 48.86° 39.94° 30.44°  0.1m-∞ M30.5x0.5 C
TPL-1614MM 16 F1.4-F16 -1.00% 36° 29.12° 22.02° 0.2m-∞ M30.5x0.5 C
TPL-2514MM 25 F1.4-F32 -1.00% 24.18° 19.42° 14.6° 0.3m-∞ M30.5x0.5 C
TPL-3514MM 35 F1.4-F32 -1.00% 17.9° 14.4° 10.8° 0.5m-∞ M30.5x0.5 C
TPL-5020MM 50 F2.0-F16 0.40% 12.7° 10.2° 7.7° 1m-∞ M30.5x0.5 C
TPL-7524MM 75 F2.4-F22 0.65% 8.32° 6.7° 5.02° 1m-∞ M34x0.5 C
TPL-7525MM 75 F2.5 0.20% 5.31° 4.23° 3.15° 0.18X-0.38X M30.5x0.5 C
1” 2MP 100lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0614MLM 6 F1.4-F32 -19.00% 112° 88.66° 72.89° 0.15m-∞ M43x0.75 C
2/3” 3MP 120lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0814M3M 8 F1.4-F16 0.70% 64.26° 53.76° 41.66°  0.1m-∞ M37x0.5 C
TPL-0918M3M 9 F1.8-F16 -0.50% 61.85° 51.22° 39.54°  0.1m-∞ M27x0.5 C
TPL-1218M3M 12 F1.8-F16 -0.30% 47.7° 39° 29.8°  0.1m-∞ M27x0.5 C
TPL-1618M3M 16 F1.8-F16 -0.35% 36.8° 29.8° 22.5°  0.1m-∞ M27x0.5 C
TPL-2518M3M 25 F1.8-F16 -0.10% 23.3° 18.8° 14.2° 0.15m-∞ M27x0.5 C
TPL-3518M3M 35 F1.8-F16 -0.10% 16.04° 12.8° 9.6° 0.25m-∞ M27x0.5 C
TPL-5018M3M 50 F1.8-F16 -0.10% 11.52° 9.14° 6.86° 0.5m-∞ M27x0.5 C

TPL-1618M3M-A

(超短TTL)

 16 F1.8-F16 -1.98% 38.09° 30.69° 23.13° 0.3m-∞ M25.5x0.5 C
1/2” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0414M5M 4 F1.4-F32 -1.50% 85° 75.12° 58.76°  0.1m-∞ M52x0.75 C
TPL-0614M5M 6 F1.8-F16 -1.00% 64.48° 53.8° 41.6°  0.1m-∞ M35.5x0.5 C
2/3” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0814M5M 8 F1.4-F16 -1.00% 66.2° 55.24° 42.78°  0.1m-∞ M35.5x0.5 C
TPL-1214M5M 12 F1.4-F22 -0.30% 47.1° 39.58° 29.44°  0.1m-∞ M35.5x0.5 C
TPL-1614M5M 16 F1.4-F22 -0.30% 36.6° 29.78° 22.6°  0.1m-∞ M35.5x0.5 C
TPL-2514M5M 25 F1.4-F16 -0.10% 23.6° 19.04° 14.32° 0.2m-∞ M35.5x0.5 C
TPL-3514M5M 35 F1.4-F16 -0.05% 17.4° 14° 10.6° 0.15m-∞ M35.5x0.5 C
TPL-5020M5M 50 F2.0-F32 -0.10% 12.36° 9.92° 7.45° 0.4m-∞ M35.5x0.5 C
TPL-7520M5M 75 F2.0-F32 -0.10% 8.36° 6.72° 5.04° 0.8m-∞ M40.5x0.5 C
1” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-06520ML5M 6.5 F2.0 -10.50% 106.4° 94° 76°  0.1m-∞ M52x0.75 C
TPL-1218ML5M 12 F1.8-F32 -1.10% 64.4° 53.6° 41.6° 0.2m-∞ M77x0.75 C
TPL-1620ML5M 16 F2.0-F22 0.50% 51.5° 41.84° 32.4° 0.5m-∞ M34x0.5 C
TPL-2020ML5M 20 F2.0-F22 -0.80% 43.2° 34.9° 26.6° 0.3m-∞ M37.5x0.5 C
TPL-2520ML5M 25 F2.0-F32 -0.20% 34.8° 27.94° 21.14° 0.3m-∞ M43x0.75 C
4/3” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1224MX5M 12 F2.4-F22 -4.00% 86.06° 71.03° 55.9° 0.3m-∞ M77x0.75 C
TPL-1620MX5M 16 F2.0-F32 -2.50% 67.39° 56.33° 43.5°  0.1m-∞ M72x0.75 C
TPL-2520MX5M 25 F2.0-F32 -1.40% 48.2° 37.4° 28.6° 0.15m-∞ M35.5x0.5 C
TPL-3520MX5M 35 F2.0-F22 -1.10% 36° 27.76° 20.98° 0.2m-∞ M37.5x0.5 C
2/3” 6MP 170lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0820M6M 8 F2.0-F16 0.45% 69° 57.62° 44.83°  0.1m-∞ M58x0.75 C
TPL-1220M6M 12 F2.0-F16 1.00% 48.22° 39.4° 29.92°  0.1m-∞ M37.5x0.5 C
TPL-1620M6M 16 F2.0-F16 0.60% 36.7° 29.6° 22.3°  0.1m-∞ M30.5x0.5 C
TPL-2520M6M 25 F2.0-F16 -0.25% 22.6° 18° 13.6° 0.2m-∞ M30.5x0.5 C
TPL-3520M6M 35 F2.0-F16 -0.35% 17° 13.3° 10° 0.2m-∞ M30.5x0.5 C
TPL-5020M6M 50 F2.0-F16 -0.05% 10.14° 8.16° 6.14° 0.2m-∞ M37.5x0.5 C
TPL-7538M6M 75 F3.8 0.30% -- 5.39° 4.05° -- M30.5x0.5 C
2/3” 10MP 200lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0518M10M 5 F1.8-F11 -4.20% 96.54° 84° 67.6° 0.1m-∞ M62x0.75 C
TPL-0818M10M 8 F1.8-F22 -1.00% 65.64° 55.06° 42.7°  0.1m-∞ M37.5x0.5 C
TPL-1218M10M 12 F1.8-F32 -0.42% 48.9° 40.1° 30.6°  0.1m-∞ M30.5x0.5 C
TPL-1618M10M 16 F1.8-F22 -0.20% 37.74° 30.6° 23.2° 0.2m-∞ M30.5x0.5 C
TPL-2518M10M 25 F1.8-F32 -0.13% 24.5° 19.7° 14.84° 0.2m-∞ M30.5x0.5 C
TPL-3518M10M 35 F1.8-F16 -0.10% 12.58° 10.07° 7.56° 0.3m-∞ M34x0.5 C
TPL-5018M10M 50 F1.8-F22 -0.10% 11.67° 9.36° 6.89° 0.5m-∞ M40.5x0.5 C
TPL-2525CM10M 25 2.5/4/5.6/8/11 0.50% 24.67° 19.95° 15.09° 0.1m-0.5m -- C
TPL-3528CM10M 35 2.5/4/5.6/8/11 -0.50% 17.93° 14.37° 10.79° 0.3m-∞ -- C
TPL-5040CM10M 50 4/5.6/8/11 -0.25% 12.58° 10.07° 7.56° 0.5m-∞ -- C
1.1” 12MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1228ML12M 12 F2.8 0.51% 69.35° 57.95° 45.54°  0.1m-∞ M46x0.75 C
TPL-1623ML12M 16 F2.3 0.40% 54.39° 44.56° 34.45°  0.1m-∞ M43x0.75 C
TPL-2520ML12M 25 F2.0 0.25% 35.3° 28.68° 21.75°  0.1m-∞ M37.5x0.5 C
TPL-3530ML12M 35 F2.0 0.15% 25.27° 20.4° 15° 0.2m-∞ M37.5x0.5 C
TPL-5022ML12M 50 F2.2 0.10% 16.18° 13° 9.77° 0.25m-∞ M37.5x0.5 C
TPL-7526ML12M 75 F2.6 -0.35% 7.53° 6.05° 4.65° 0.3m-∞ M34x0.5 C
TPL-0625ML12M 6 F2.5 0.23% 107.35° 86.02° 64.58° 0.15m-∞ M62x0.75 C
TPL-0828ML12M 8 F2.8 -0.47% 93.85° 80.89° 65.21° 0.12m-∞ M55x0.75 C
1” 12MP L50lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0725FL12M 7 F2.55(Fixed) -61.00% 143° 109.2° 80° 0.5m-∞ -- C/CS
1.1” 24MP 200lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1228SF 12 F2.8 0.26% 67.92° 56.86° 44.26° 0.12m-1m M49x0.75 C
TPL-1624SF 16 F2.4 0.60% 49.64° 40.79° 31.18° 0.12m-∞ M40.5x0.5 C
TPL-2520SF 25 F2.0 -0.33% 34.68° 28.11° 21.24° 0.12m-∞ M40.5x0.5 C
TPL-3526SF 35 F2.6 0.10% 22.06° 17.87° 13.49° 0.12m-∞ M46x0.75 C
TPL-5020SF 50 F2.0 0.08% 13.68° 11.3° 8.47° 0.2m-∞ M52x0.75 C
4/3” 25MP 180lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1825XF 18 F2.5 0.84% 62.63° 52.44° 40.65° 0.12m-∞ M46x0.75 C
TPL-2524XF 25 F2.4 -0.36% 43.70° 35.64° 27.09° 0.15m-∞ M46x0.75 C
TPL-3524XF 35 F2.4 -0.25% 33.37° 26.98° 20.35° 0.23m-∞ M46x0.75 C
TPL-5025XF 50 F2.5 0.08% 22.38° 18° 13.55° 0.25m-∞ M46x0.75 C






显微镜相机

相机类别 分辨率 像素大小 每秒传输帧数 波长 注意
显微镜 TE 冷却 USB3.0 CCD 相机 1.5MP 至 12MP 6.45um 至 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
显微镜USB3.0CCD相机 1.5MP 至 12MP 6.45um 至 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头 24MP and 61MP 5.94um and 3.76um 高达 190FPS 380nm -650nm 紫外线扩展可用
TE-冷却USB3.0 CMOS相机 10MP 至 45MP 4.63um 至 2.31um 高达 96FPS 380nm - 650nm 红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机 0.5MP / 0.5MP 6.9um / 9um 20FPS 380nm - 650nm
 外部触发器
显微镜USB3.0 CMOS相机 0.5MP 至 45MP
 6.9um 至 1.55um 高达 520FPS 380nm - 650nm 红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型 1.3MP 至 10MP 9.7um 至 4.6um 高达 86FPS 200nm -1100nm
显微镜USB3.0 CMOS相机附ISP 1.5MP 至 45MP
 3.4um 至 1.2um 高达 165FPS 380nm - 650nm 红外截止滤光片 / ISP
目镜USB3.0 CMOS相机 5MP 2um 30FPS 380nm - 650nm 红外截止滤光片
HDMI彩色CMOS相机 2MP 至 8MP   60FPS 380 - 1100nm

UV和NIR增强型CMOS相机 4.2/8MP,  2.1/4.1MP
   高达 200FPS 200-1100nm 紫外或近红外增强



科学相机

类型 型号 波长 传感器类型 分辨率 像素大小 帧率 QE
X射线 sCMOS相机  XF95 80-1000eV BSI sCMOS 2048 x 2048 22.5um or 13.3um  48 ~100% 全范围
XUV/VUV相机  maxCam 1-300nm  BSI/FSI CCD  1024 x 255 26um   参考手册
高速sCMOS相机 Dhyana 2100 200-1100nm FSI CMOS /单声道 5220(水平) x 4096(垂直) 4.5um x 4.5um 450fps@8bit 63%@520nm
Dhyana 9KTDI 200-1100nm BSI sCMOS TDI/单声道 9072 5um x 5um 510kHZ@8bit 82%@550nm,
冷却高灵敏度sCMOS相机 95V2 200-1100nm BSI sCMOS/单声道 2048(水平) x 2048(垂直) 11μm x 11μm 48fps@12bit 标准位 95%@560nm
400BSI V2 200-1100nm BSI sCMOS 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 74fps@CL, 40fps@USB3.0 95%@600nm
400BSI V3 200-1100nm BSI sCMOS 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 100fps@CL, 40fps@USB3.0 95%@600nm
400D 200-1100nm FSI   sCMOS/单声道 2048(水平) x 2040(垂直) 6.5μm x 6.5μm 35fps@16bit 72%@595nm
400DC 200-1100nm FSI   sCMOS/彩色r 2048(水平) x 2044(垂直) 6.5μm x 6.5μm 22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机 6060BSI 200-1100nm BSI sCMOS/单声道 6144(水平) x 6144(V) 10μm x 10μm 26.4fps@12-bit 标准位 95%@580nm
4040BSI 200-1100nm 4096(水平) x   4096(垂直) 9μm x 9μm 16.5fps@CL, 9.7fps@USB3.0 90%@550nm
6060FSI 200-1100nm FSI sCMOS/单声道 6144(水平) x   6144(垂直)
 10μm x 10μm 44fps@12-bit标准位 72%@550nm
4040FSI 200-1100nm 4096(水平) x   4096(垂直) 9μm x 9μm 16.5fps@CL, 9.7fps@USB3.0 74%@600nm
紧凑型工业 sCMOS相机 401D   200-1100nm FSI sCMOS/单声道 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 40fps@16bit, 45fps@8bit 72%@595nm
401A-G 200-1100nm 2048(水平) x 2048(垂直) 11μm x 11μm   58%@600nm
401A-U 200-1100nm 2048(水平) x 2048(垂直) 11μm x 11μm   58%@600nm
201D 200-1100nm 2048(水平) x 1152(垂直) 6.5μm x 6.5μm 70fps@16bit, 80fps@8bit 72%@595nm



增强型 CMOS 相机

类型 时间分辨iCMOS 高速门控iCMOS相机 高速荧光iCMOS相机
540M/S 1000M/S 荧光 (1000 FPS) 荧光 (2000 FPS)
产品图片

TRiCAM_Specifications 1.jpeg

帧率  162 帧/秒 540 帧/秒 1000 帧/秒 1000 帧/秒 - 7500 帧/秒 2000 帧/秒 - 6400 帧/秒
传感器分辨率 1920 x 1200 像素 1696 x 1710 像素 1280 x 1024 像素 1280 x 1024 像素 1920 x 1080 像素*
像素大小 5.86 x 5.86  µm  8 x 8 µm 6.6   x 6.6 µm 6.6 x 6.6 µm 10 x 10 µm
光子增益 (最大) 50000 lm/m^2/lx  11000 lm/m^2/lx 11000 lm/m^2/lx 36000 lm/m^2/lx 36000 lm/m^2/lx
门控重复率 100 or 300Khz 100khz 100khz 100khz 100khz
增压器 18mm 增压器  双极增压器 双极增压器 单极增压器 单极增压器
位深 10 位 and 12 位 8 位 8 and 12 位 8 and 12 位 8 位
最短曝光时间 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选)



成像增强管

类型 时间分辨图像增强器 高速图像增强器
型号 18 型号 25 型号 18 型号 25
产品图片

输入直径 18mm 25mm 18mm 25mm
有效面积 第二代: ø 17.5 mm, 第三代: 13.5x10 mm 第二代: ø 24.5 mm, 第三代: 16x16 mm 第二代: ø 17.5 mm, 第三代:   13.5x10 mm 第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复  100 kHz, 300 kHz 或 1 MHz 100 kHz, 300 kHz 或 1 MHz 100khz 或 300khz ,  2.5 MHz  突发模式 100khz 或 300khz,  2.5 MHz 突发模式
Min. 栅极宽度 < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM)
帧率 高达 500 帧/秒 高达 500 帧/秒 高达 1,000,000 帧/秒 高达 1,000,000 帧/秒
光子增益

S20 : 14800, S25:30000
GaAs: 40000, GaAsp: 20000

 S20 : 14800, S25:30000
GaAs: 40000, GaAsp: 20000		 S20 : 40000, S25:30000
GaAs: 30000, GaAsp: 50000		 S20 : 40000, S25:30000
GaAs: 30000, GaAsp: 50000



短波、中波、长波红外相机

产品 光谱范围 分辨率 冷却 特征
短波红外相机 400-1700nm 1.3MP, 0.3MP 未冷却
中红外相机 中红外探测器 3.7um 至 4.8um
 0.08MP, 0.3MP,1.5MP 冷却
中红外摄像机 3.7um 至 4.8um 0.08MP, 0.3MP,1.5MP 冷却
双波段探测器 3.7 至 4.8um|7.7 至 9.5um
 320*256px  冷却
长波红外相机 冷却 LWIR 探测器 7.7um 至 9.4um
 0.08MP, 0.3MP 冷却
冷却 LWIR 相机 7.7um 至 9.4um 0.3MP 冷却
长波红外热像仪 8 至 14um 0.08MP, 0.3MP,1.5MP 未冷却 广泛的温度范围
用于皮肤筛查的热像仪 8 至 14um 320*256px  未冷却 体温
手机热像仪 8 至 14um 256*192px 未冷却 智能手机用
紧凑型热像仪 8 至 14um 0.08MP, 0.3MP 未冷却 对于闭路电视，无人机




我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
MTECCD12000KPA-MP112000A
Microscope TE-Cooling USB3.0 CCD Camera, Sensor 12Mega Pixel, color mode Polychromatic, FPS 3.6@4248x2836, Exposure 0.06ms~1h 		4-6 Weeks Request for quote
MTECCD09000KMA-MM109000A
Microscope TE-Cooling USB3.0 CCD Camera, Sensor 9Mega Pixel, color mode Monochromatic, FPS 4.4@3388x2712, Exposure 0.06ms~1h 		4-6 Weeks Request for quote
MTECCD06000KMA-MM106000A
Microscope TE-Cooling USB3.0 CCD Camera, Sensor 6Mega Pixel, color mode Monochromatic, FPS 7.5@2748x2200, Exposure 0.06ms~1h 		4-6 Weeks Request for quote
MTECCD02800KPA-MP102800A
Microscope TE-Cooling USB3.0 CCD Camera, Sensor 2.8Mega Pixel, color mode Polychromatic, FPS 15@1938x1460, Exposure 0.05ms~1h 		4-6 Weeks Request for quote
MTECCD01400KMA-MM101400A
Microscope TE-Cooling USB3.0 CCD Camera, Sensor 1.4Mega Pixel, color mode Monochromatic, FPS 15@1360x1024, Exposure 0.07ms~1h 		4-6 Weeks Request for quote
MTECCD01400KPB-MP101400B
Microscope TE-Cooling USB3.0 CCD Camera, Sensor 1.4Mega Pixel, color mode Polychromatic, FPS 25@1376x1040, Exposure 0.07ms~1h 		4-6 Weeks Request for quote

MTECCD01400KPB-MP101400B - Parameter

MTECCD01400KMA-MM101400A - Parameter

MTECCD02800KPA-MP102800A - Parameter

MTECCD06000KMA-MM106000A - Parameter

MTECCD09000KMA-MM109000A - Parameter

MTECCD12000KPA-MP112000A - Parameter

MTECCD01400KPB-MP101400B - Download

MTECCD01400KMA-MM101400A - Download

MTECCD02800KPA-MP102800A - Download

MTECCD06000KMA-MM106000A - Download

MTECCD09000KMA-MM109000A - Download

MTECCD12000KPA-MP112000A - Download

Accessories

Compare Model Drawings & Specs Availability Reference Price
(USD)

Sales Enquiry：13326430008       Email：info@simtrum.com

Address:广州市黄埔区中新智慧一街7号1001

Copyright © 2024 瑆创科技（广州）有限公司. All right reserved. 粤ICP备2024272506号
