近红外单光子探测器(900-1700）| 瑆创光学电子商店

近红外单光子探测器（900-1700）-STSPD-305在脉冲门控模式下工作。极弱光检测模块，基于InGaAs/InP工艺的SPAD，可以达到单光子水平。光脉冲检测和计数，具有检测效率高、暗计数率低、后脉冲概率低等特点。该模块小巧美观，界面简单易用。它使用 USB 串行端口作为主机数据。

通信接口也可直接用于检测输出脉冲信号，并连接到系统或计数器使用。支持高达 100MHz 的外部触发频率。

特点
• 模块化类型，小巧美观，性能稳定
• 最大100MHz门重复频率
• 门控同步输出接口
• 极低的暗计数率和后脉冲概率
• 最多可有 4 台设备级联工作

应用
• 量子光学、量子保密通信
• 量子成像、量子纠缠
• 脉冲光源的光子数校准
• 激光测距、激光雷达（LIDAR）
• 荧光光谱、时间分辨单分子测量

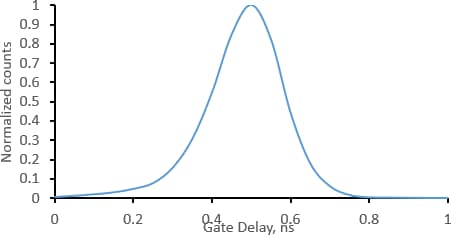

有效栅极宽度（闸门宽度 = 1ns）

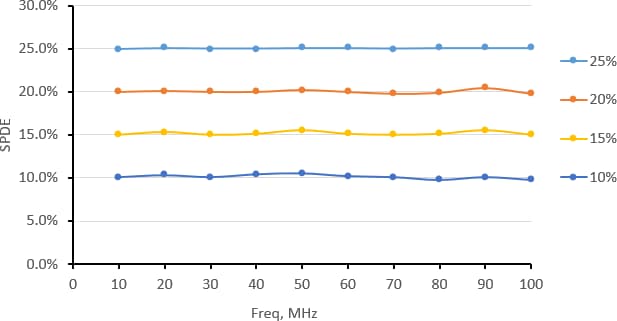

检测效率与门控频率
的关系（SPDE=10%，20%@1550nm）

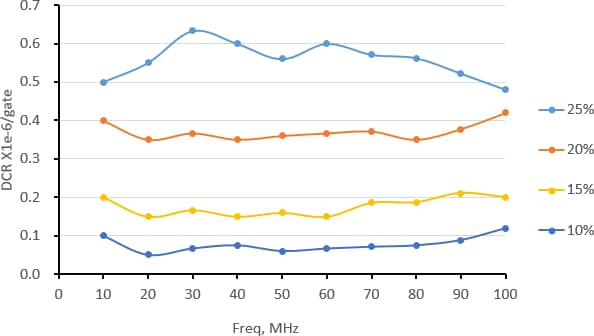

暗计数率与栅极频率的关系

（SPDE=10%，20%@1550nm）

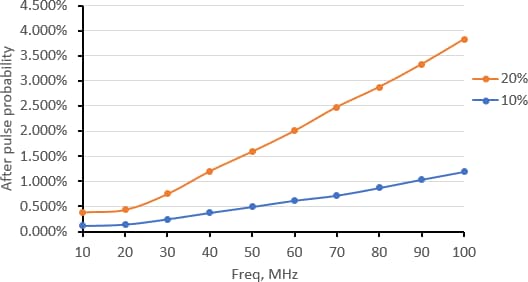

脉冲后概率与门控频率的关系

（SPDE=10%，20%@1550nm）

产品规格和手册

产品手册链接：

技术参数
检测波长范围	900~1700nm
闸门宽度	1ns type.
有效检测宽度[1]	230ps type.
单光子探测效率 [2]	5%，10%，15%，20%可选
暗计数率	≤2e-6/门 @10%SPDE
脉冲后概率	≤3% @10% SPDE
冷却时间	≤5分钟
其他参数
推荐工作温度 [3]	-10~40°C
极端工作温度 [4]	-20~45°C
电压	11.5V~12.5VDC直流
功耗	冷却最大功耗 <36W
功耗	稳定最大功耗<15W
外形尺寸（宽x深x高）	72.4 x 152x 57.5mm
净重	0.8kg

注意：
[1]检测计数下降到对应于门控到光子相对时间宽度的光子计数峰值的一半。
[2]在室温25°C下，在1550nm波长校准的单光子探测效率[3]SPAD冷却工作正常，光子计数波动范围不超过校准值
的20%。
[4]SPAD冷却工作正常，光子计数波动范围不超过校准值的50%。

接口定义

• PWR/UART电源和通信级联接口
• USB USB上位机通信接口
• 状态指示灯，红色-冷却，绿色-冷却完成
• FC/PC检测光纤输入接口，FC/PC
• DET OUT检测输出接口，LVCMOSlevely
• AUX OUT 同步/辅助输出接口，LVCMOS Levely
• TRIG IN 外部门触发输入接流耦合 50y，0.1~3.3Vpp 输入

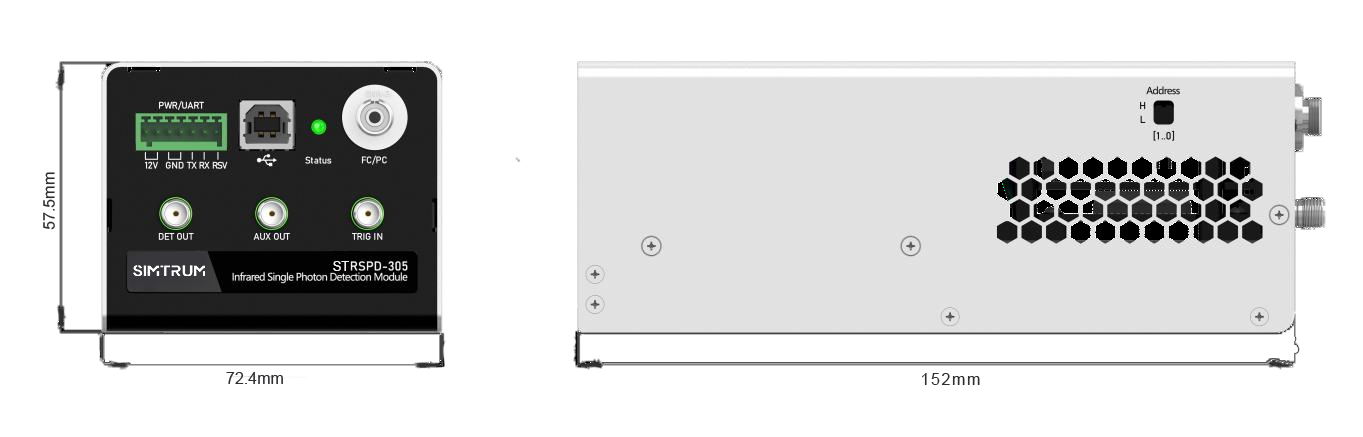

产品尺寸（单位：mm）

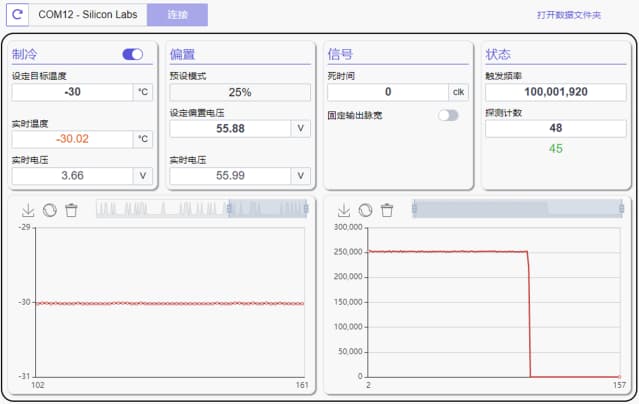

软件界面

订购信息

STRSPD-305：近红外单光子探测器（模块式）

据我们所知，这里提供的所有信息都是可靠的。但是，对于可能的错误或遗漏，我们不承担任何责任。规格和外观如有更改，恕不另行通知。商标或公司名称用于解释和识别，以维护所有者的利益，不构成侵权。

近红外单光子探测器（900-1700）-STSPD-305在脉冲门控模式下工作。极弱光检测模块，基于InGaAs/InP工艺的SPAD，可以达到单光子水平。光脉冲检测和计数，具有检测效率高、暗计数率低、后脉冲概率低等特点。该模块小巧美观，界面简单易用。它使用 USB 串行端口作为主机数据。

通信接口也可直接用于检测输出脉冲信号，并连接到系统或计数器使用。支持高达 100MHz 的外部触发频率。

特点
• 模块化类型，小巧美观，性能稳定
• 最大100MHz门重复频率
• 门控同步输出接口
• 极低的暗计数率和后脉冲概率
• 最多可有 4 台设备级联工作

应用
• 量子光学、量子保密通信
• 量子成像、量子纠缠
• 脉冲光源的光子数校准
• 激光测距、激光雷达（LIDAR）
• 荧光光谱、时间分辨单分子测量

有效栅极宽度（闸门宽度 = 1ns）

检测效率与门控频率
的关系（SPDE=10%，20%@1550nm）

暗计数率与栅极频率的关系

（SPDE=10%，20%@1550nm）

脉冲后概率与门控频率的关系

（SPDE=10%，20%@1550nm）

产品规格和手册

产品手册链接：

技术参数
检测波长范围	900~1700nm
触发频率外	1-100MHz
闸门宽度	1ns type.
有效检测宽度[1]	170ps type.
单光子探测效率 [2]	10% 15% 20%（默认） 25% （±1%）（每个请求 30%）
暗计数率	STD：≤ 6.0A-6/门 @ 20%SPDE ULN：≤ 0.5A-6/门 @ 20%SPDE
脉冲后概率@50MHz	≤ 1% @10%SPDE ≤ 2% @20%SPDE ≤ 5% @25%SPDE
冷却时间	≤5分钟
其他参数
推荐工作温度 [3]	-10~35°C
极端工作温度 [4]	-15~40°C
电压	11.5V~12.5VDC直流
功耗	冷却最大功耗 <36W
功耗	稳定最大功耗<15W
外形尺寸（宽x深x高）	72.4 x 152x 57.5mm
净重	0.95kg

注意：
[1]检测计数下降到对应于门控到光子相对时间宽度的光子计数峰值的一半。

[2]在室温25°C下，在1550nm波长校准的单光子探测效率。

[3]SPAD冷却工作正常，光子计数波动范围不超过校准值的20%。

[4]SPAD冷却工作正常，光子计数波动范围不超过校准值的50%。

接口定义

• PWR/UART电源和通信级联接口
• USB USB上位机通信接口
• 状态指示灯，红色-冷却，绿色-冷却完成
• FC/PC检测光纤输入接口，FC/PC
• DET OUT检测输出接口，LVCMOSlevely
• AUX OUT 同步/辅助输出接口，LVCMOS Levely
• TRIG IN 外部门触发输入接流耦合 50y，0.1~3.3Vpp 输入

产品尺寸（单位：mm）

软件界面

订购信息

STRSPD-305-STD：近红外单光子探测器（标准）

STRSPD-305-ULN：近红外单光子探测器（低噪声）

据我们所知，这里提供的所有信息都是可靠的。但是，对于可能的错误或遗漏，我们不承担任何责任。规格和外观如有更改，恕不另行通知。商标或公司名称用于解释和识别，以维护所有者的利益，不构成侵权。

红外单光子探测器（SPD）

型	波长范围	时序分辨率	QE	暗计数率
近红外单光子探测器双通道 (900-1700nm)	900-1700nm	<100ps		≤2e-6/gate @10% SPDE
超导纳米线系统	780 - 1625nm	20- 40ps	>80% over min 100nm	<1Hz to <100Hz
近红外单光子探测器(900-1700）	900 - 1700nm		10%, 20% @1550nm	≤2e-6/gate @10% SPDE
近红外单光子探测器自由运行/门控	900 - 1700nm	<150ps	高达 35%	0.8 to 6 Khz
近红外单光子探测器低暗计数	900 - 1700nm	<150ps	25%	50 t0 200 Hz

定时标记设备
	用于TCSPC的超快脉冲发生器
	多通道单光子计数装置
	ID1000定时控制器

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

	Availability	Reference Price (USD)
STRSPD-305 Near-infrared Single Photon Detector 900-1700nm, Trigger Frequency Outside 0.1-100MHz, Gate width 1ns, Dark Count Rate ≤2e-6/gate @10%SPDE, Single Photon Detectione Ficiency 5%,10%,15%, 20% optional	4-6 Weeks	Request for quote
STRSPD-305-STD Near-infrared Single Photon Detector 900-1700nm, Trigger Frequency Outside 1-100MHz, Gate width 1ns, Dark Count Rate STD: ≤ 6.0e-6/gate @ 20%SPDE ULN: ≤ 0.5e-6/gate @ 20%SPDE, Single Photon Detectione Ficiency 10% 15% 20%(default) 25% (±1%) (30% per request)	4-6 Weeks	Request for quote
STRSPD-305-ULN Near-infrared Single Photon Detector 900-1700nm, Trigger Frequency Outside 1-100MHz, Gate width 1ns, Dark Count Rate STD: ≤ 6.0e-6/gate @ 20%SPDE ULN: ≤ 0.5e-6/gate @ 20%SPDE, Single Photon Detectione Ficiency 10% 15% 20%(default) 25% (±1%) (30% per request)	4-6 Weeks	Request for quote
