平衡放大光电探测器
产品概述 & 规格参数 相关产品 联系下单！

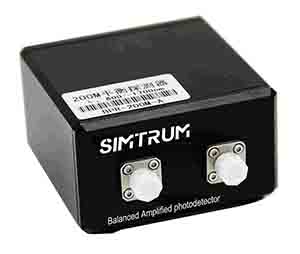

SIMTRUM 的平衡放大光学检测模块集成了两个匹配的光电二极管和一个超低噪声跨阻放大器，有效降低了激光噪声和共模噪声，提高了系统的性别噪声比，并具有多种光谱响应选项，低噪声、高增益、易于使用。主要应用于光谱学、外差检测、光学延时测量、光学相干断层扫描等领域。

产品特征

  • 工作波长: 1064, 1310,1550nm (900-1700nm)
  • 3dB带宽: 200M, 350M, 400M,1G, 1.6GHz
  • 高共模抑制比，低噪声
  • 高转换增益

应用

  • 相干检测
  • 光学断层扫描 （OCT）
  • 多普勒激光雷达


产品规格参数

200/350MHz 平衡探测器

型号 LA-CQ01-BPR-200M-A-H LA-CQ01-BPR-200M-A LA-CQ01-BPR-350M-A
  波长范围 1310/1550nm(900-1700nm)
  响应 0.95A/W@1550nm
  -3dB带宽 DC-200MHz DC-200MHz DC-350MHz
  共模抑制 >25dB（30dB typ.） >25dB（30dB typ.） >25dB （30dB typ.）
  转换增益 (High-Z) 38×103V/W 20×103V/W 14×103V/W
  输出电压噪声 ＜20mVRMS ＜10mVRMS ＜10mVRMS
  Sensitivity -26dBm -33dBm -33dBm
  饱和光功率（CW） 9dBm -12dBm -5dBm
  RF 输出幅度 3.5Vpp 3.5Vpp 3.5Vpp
  PD 损伤阈值 10mW
  工作温度 0 ~ +60 ℃
  供电电压 DC ±15V （100mA）
  光学输入接口 FC
  RF 输出接口 SMA
  输出阻抗 50Ω
  输出耦合 DC/AC
  尺寸（mm） 78.5mm×71.5mm×20mm


400MHz/1GHz/1.6GHz 平衡探测器

型号 LA-CQ01-BPR-400M-A LA-CQ01-BPR-1G-A LA-CQ01-BPR-1.6G-A LA-CQ01-BPR-400M-B LA-CQ01-BPR-1G-B

LA-CQ01-BPR-1.6G-B
  工作波长 1064nm （900-1400 nm） 1310/1550nm (1200-1700 nm)
  响应 0.7A/W@1064nm 0.9A/W@1550nm
  -3dB带宽 DC-400MHz 500K-1GHz 500K-1.6GHz DC-400MHz 500K-1GHz 500K-1.6GHz
  共模抑制 >25dB(30dB typ.)
  转换增益 (High-Z) 7×103V/W 28×103V/W 22×103V/W 10×103V/W 36×103V/W 28×103V/W
  输出电压噪声 ＜5mVRMS ＜8mVRMS ＜10mVRMS ＜5mVRMS ＜8mVRMS ＜10mVRMS
  饱和功率（CW） 800μW 500μW 1mW 400μW 380μW 800μW
  RF 输出幅度 5Vpp 3.5Vpp 3Vpp 5Vpp 3.5Vpp 3Vpp
  PD 损伤阈值 10mW
  工作温度 0 ~ +60 ℃
  供电电压 DC ±12V （350mA）
  光学输出接口 FC/APC (HI1060 fiber inside) FC/APC (SMF28e fiber inside)
  RF 输出接口 SMA
  输出阻抗 50Ω
  输出耦合方式 DC/AC AC DC/AC AC
  尺寸（mm） 78.5mm×71mm×25.7mm


频率响应曲线

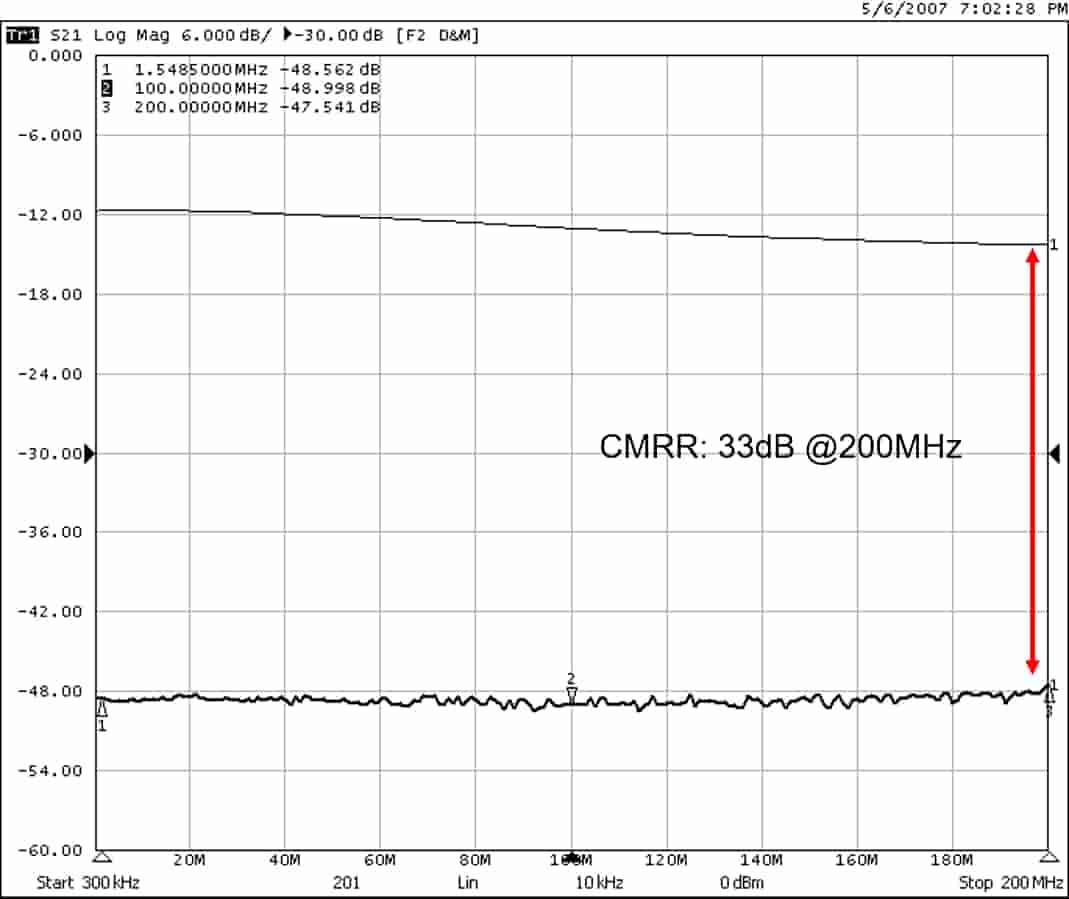

（a）LA-CQ01-BPR-200M

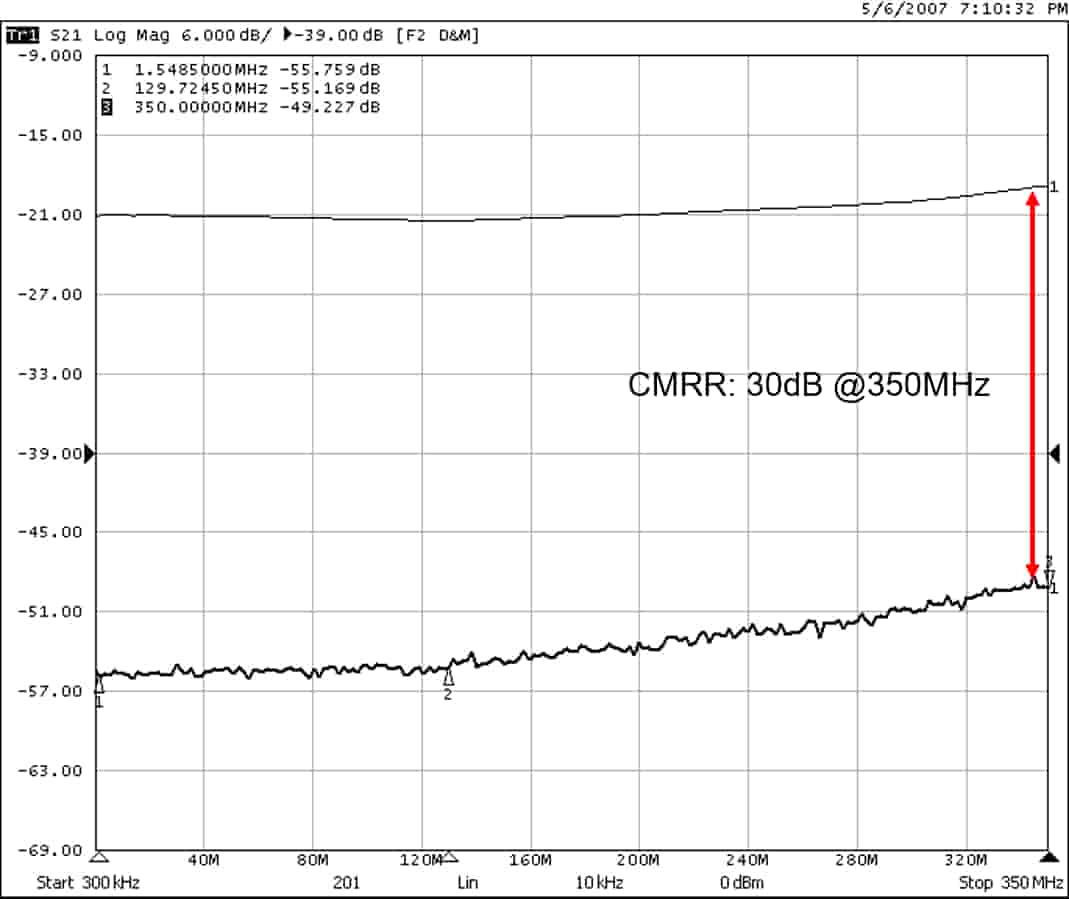

（b）LA-CQ01-BPR-350M

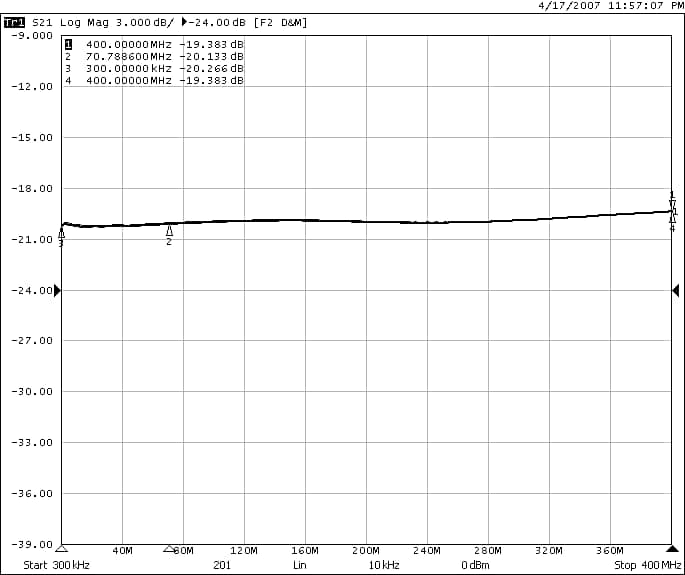

（c）LA-CQ01-BPR-400M

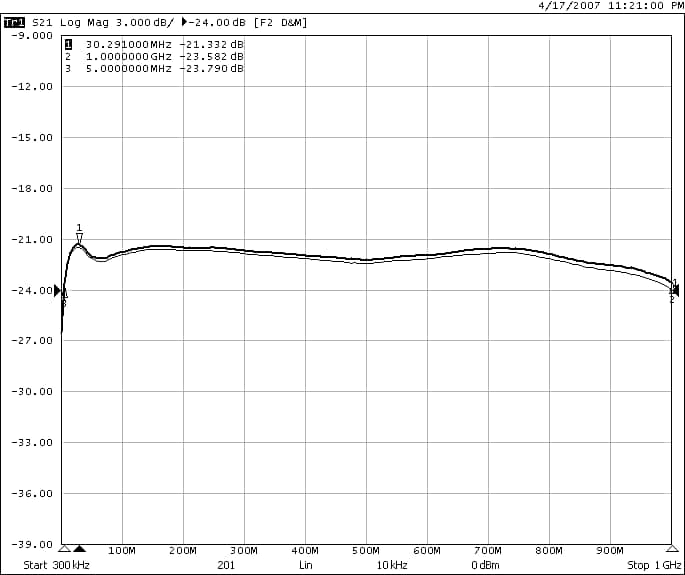

（d）LA-CQ01-BPR-1G

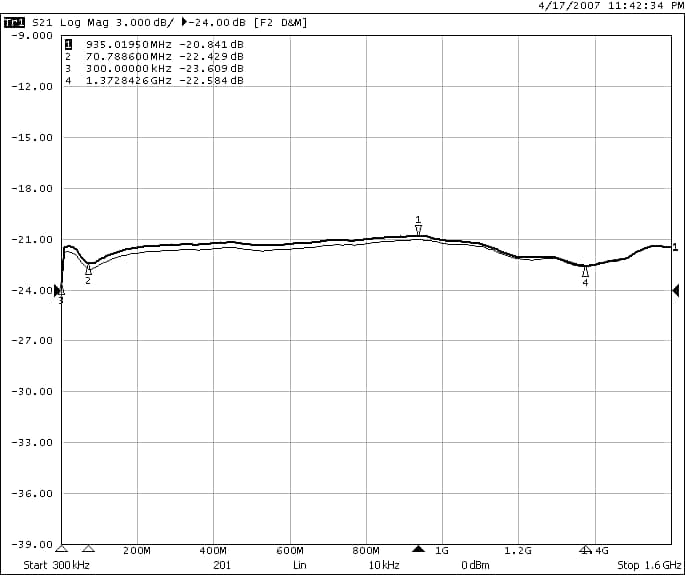

（e）LA-CQ01-BPR-1.6Ge



产品尺寸（mm）

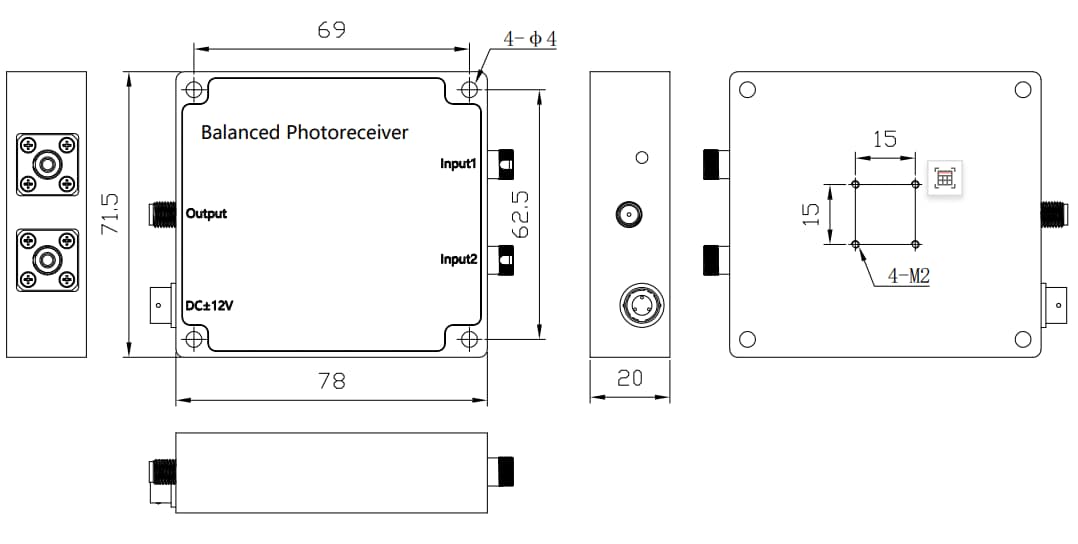

Type 1. 200MHz, 350MHz

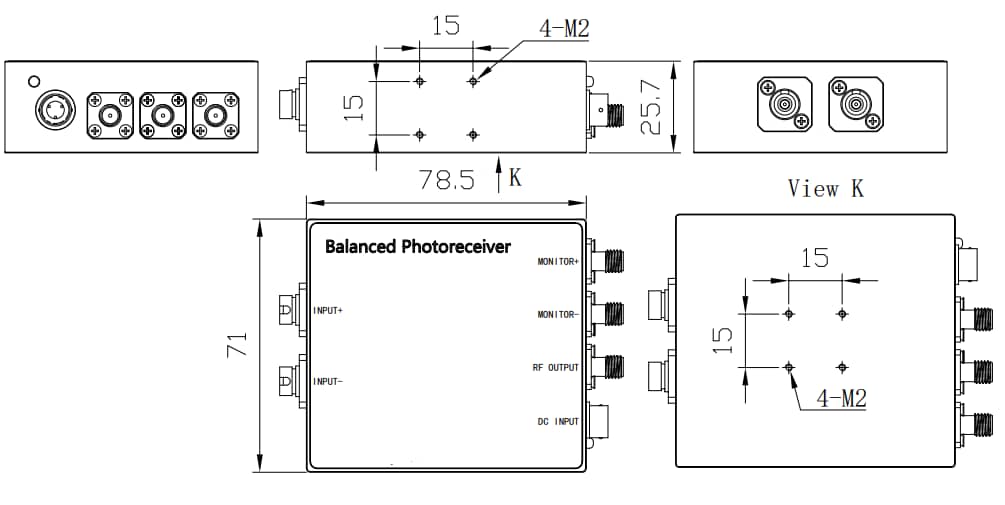

Type 2. 400MHz, 1GHz, 1.6GHz


光电倍增管 (PMTs)

模型 光谱响应范围 峰值波长 QE类型 有效面积（mm） 阴极发光灵敏度典型值 阳极灵敏度典型值
  光电倍增管头戴式(仅限管) 290 - 650nm 380 - 500nm 12% -,28% Φ10 - Φ58 40 - 100μA/lm 30 - 2000A/lm
  光电倍增管侧开(仅限管) 160 - 900nm / / 8×24 40 - 250μA/lm 400 - 2500A/lm
  光电倍增管(模块) 160 - 900nm 400nm, 420nm / Φ22 - Φ25 | 8×24 60 - 250μA/lm /
  微通道板光电倍增管（MCP-  PMT） 115 - 650nm 250nm, 380nm 30%@410nm, 15%@250nm / 70μA/lm 900A/lm
  闪烁体探针 / / / Φ25×25 - Φ75×75 / /
  β 探测器 / / / Φ10, Φ25 / /



可见光单光子探测器(SPD)

型号 波长范围 时间分辨率 量子效率  暗计数率
  APD 硅检测模块 200 -1060nm  / 65%@700nm，2%@200nm <200cps to <500cps
  可见光单光子探测器(峰值QE~500nm) 350 - 1000nm <40ps 35%@500nm, 25%@600nm <7Hz  to <250Hz
  可见光单光子探测器(峰值QE~800nm) 350 - 1000nm <200ps
 60%@640nm, 80%@800nm <300Hz to <1000Hz
  可见光光子计数器OEM 350 - 900nm 40 -60ps 35%@500nm，4%@900nm <30Hz to <300Hz



红外单光子探测器(SPD)

型号 波长范围 抖动频率 量子效率  暗计数率
  近红外单光子探测器双通道 （900-1700nm） 900-1700nm <100ps  / ≤2e-6/gate @10% SPDE
  超导纳米线系统 780 - 1625nm  20- 40ps >80% over min 100nm <1Hz  to <100Hz
  近红外单光子探测器(900-1700） 900 - 1700nm / / ≤2e-6/gate @10% SPDE
  近红外单光子探测器 自由运行/门控 900 - 1700nm <150ps up to 35% 0.8 to 6 Khz
  近红外单光子探测器低暗计数 900 - 1700nm <150ps 25% 50 t0 200 Hz



光电二极管PD(200nm-12um)

光电倍增管 200-1000nn  光电二极管 800-2500nm 冷却光电二极管 1-30um
  DH_3 多碱光电倍增管（200-850nm） Ge光电二极管（800-1800nm） MCT12 杜瓦冷却光电二极管 （2-12μm）
  DH_30 多碱光电倍增管（200-850nm） IGA光电二极管（800-1700nm） INSB 杜瓦冷却光电二极管 （1-5.5μm）
  DH_30_TE冷却多碱光电倍增管（200-900nm） IGA-EX_TE光电二极管（900-1900/2550nm） PBSE_TE冷却光电二极管 （1-5μm）
  DH_50冷却多碱光电倍增管（200-930nm） / PBS_TE 冷却光电二极管 （1-3μm）
  DH_3_BI 双碱端窗光电阴极片（200-600nm） / PY 热释电探测器 （1-30μm）
  DH_Si 硅光电二极管（200-1100nm）
 / /



显微镜CCD相机(VIS-NIR)

相机类别 分辨率 像素尺寸 帧率 波长 注意
   显微镜TE冷却CCD摄像头USB3.0 1.5MP to 12MP 6.45um to 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
   显微镜CCD相机USB3.0 1.5MP to 12MP 6.45um to 3.1um ~30FPS 380nm - 650nm 红外截止滤光片



滤光片

指标
 单波段>多波段带通 长通和短通  缺口  二向色镜
  透光率 93 - 99% 95 - 99% 95 - 99% 94 - 98%
  截止深度/反射率 OD6 - 8+ OD6 - 8+ OD6+ Reflectance > 98%
  光谱范围 200 - 3000 nm 200 - 3000 nm 300 - 3000 nm 200 - 3000 nm
  光谱陡峭度 < 1% < 0.25% < 1% < 2%
  环境和物理耐久性 ISO 9022-2-11-03; ISO 9022-2-11-06; MIL-C-48497A 4.5.4.1; ISO 9022-2-12-06; ISO 9211-4-04-08
  公差范围 400度  / -200 度





  链接

光功率计探测器 250-2500nm





单光子雪崩二极管探测器阵列




我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
LA-CQ01-BPR-200M-A-H
LA-CQ01-BPR-200M-A-H，波长范围：1310/1550(900-1700nm)，响应度：0.95@1550nm，-3dB带宽：DC-200MHz，共模抑制：>25dB，转换增益：38×10^ 3V/W，灵敏度：-26dBm，饱和功率：9dBm 		4-6周 $1121.21
LA-CQ01-BPR-200M-A
LA-CQ01-BPR-200M-A，波长范围：1310/1550(900-1700nm)，响应度：0.95@1550nm，-3dB带宽：DC-200MHz，共模抑制：>25dB，转换增益：20×10^ 3V/W，灵敏度：-33dBm，饱和功率：-12dBm 		4-6周 $1121.21
LA-CQ01-BPR-350M-A
LA-CQ01-BPR-350M-A，波长范围：1310/1550(900-1700nm)，响应度：0.95@1550nm，-3dB带宽：DC-350MHz，共模抑制：>25dB，转换增益：14×10^ 3V/W，灵敏度：-33dBm，饱和功率：-5dBm 		4-6周 $1281.38
LA-CQ01-BPR-400M-A1
LA-CQ01-BPR-400M-A1，波长范围：1064(900-1400nm)，响应度：0.7@1064nm，-3dB带宽：DC-400MHz，共模抑制：>25dB，转换增益：7×10^3V/ W，饱和功率：800uW 		4-6周 $1601.73
LA-CQ01-BPR-1G-A1
LA-CQ01-BPR-1G-A1，波长范围：1064(900-1400nm)，响应度：0.7@1064nm，-3dB带宽：500K-1GHz，共模抑制：>25dB，转换增益：28×10^3V/ W，饱和功率：500uW 		4-6周 $1922.08
LA-CQ01-BPR-1.6G-A1
LA-CQ01-BPR-1.6G-A1，波长范围：1064(900-1400nm)，响应度：0.7@1064nm，-3dB带宽：500K-1.6GHz，共模抑制：>25dB，转换增益：22×10^ 3V/W，饱和功率：1mW 		4-6周 $1922.08
LA-CQ01-BPR-400M-A2
LA-CQ01-BPR-400M-A2，波长范围：1310/1550(1200-1700nm)，响应度：0.9@1550nm，-3dB带宽：DC-400MHz，共模抑制：>25dB，转换增益：10×10^ 3V/W，饱和功率：400uW 		4-6周 $1601.73
LA-CQ01-BPR-1G-A2
LA-CQ01-BPR-1G-A2，波长范围：1310/1550(1200-1700nm)，响应度：0.9@1550nm，-3dB带宽：500K-1GHz，共模抑制：>25dB，转换增益：36×10^ 3V/W，饱和功率：380uW 		4-6周 $1922.08
LA-CQ01-BPR-1.6G-A2
LA-CQ01-BPR-1.6G-A2，波长范围：1310/1550(1200-1700nm)，响应度：0.9@1550nm，-3dB带宽：500K-1.6GHz，共模抑制：>25dB，转换增益：28× 10^3V/W，饱和功率：800uW 		4-6周 $1922.08

LA-CQ01-BPR-1.6G-A2 - Parameter

LA-CQ01-BPR-1G-A2 - Parameter

LA-CQ01-BPR-400M-A2 - Parameter

LA-CQ01-BPR-1.6G-A1 - Parameter

LA-CQ01-BPR-1G-A1 - Parameter

LA-CQ01-BPR-400M-A1 - Parameter

LA-CQ01-BPR-350M-A - Parameter

LA-CQ01-BPR-200M-A - Parameter

LA-CQ01-BPR-200M-A-H - Parameter

LA-CQ01-BPR-1.6G-A2 - Download

LA-CQ01-BPR-1G-A2 - Download

LA-CQ01-BPR-400M-A2 - Download

LA-CQ01-BPR-1.6G-A1 - Download

LA-CQ01-BPR-1G-A1 - Download

LA-CQ01-BPR-400M-A1 - Download

LA-CQ01-BPR-350M-A - Download

LA-CQ01-BPR-200M-A - Download

LA-CQ01-BPR-200M-A-H - Download
