低噪声放大光电探测器
产品概述 & 规格参数 相关产品 联系下单！

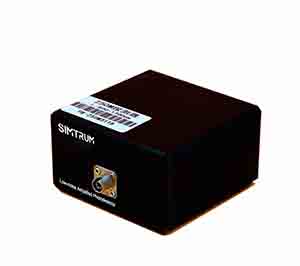

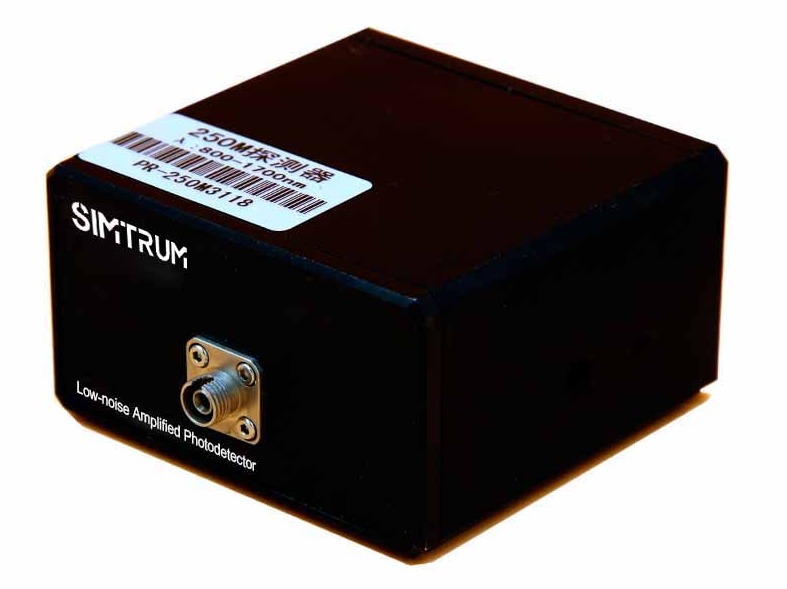

SIMTRUM 的低噪声放大光电检测模块集成了高速 PIN 检测器和低噪声放大器、单模光纤或自由空间耦合、SMA 连接器输出，具有高增益、高灵敏度、平坦增益等特性，主要应用于模拟光信号接收和光纤传感系统等领域。

产品特征

  • 光谱范围：Si: 320-1000nm, InGaAs：900-1700nm
  • 3dB带宽: ~ 2GHz
  • 低噪声，高增益
  • 光纤或自由空间耦合可选

应用

  • 弱光检测
  • 外差检测
  • 激光脉冲检测




产品规格参数

常规参数


型号 波长范围 3dB 带宽 光敏面 增益 (V/W) NEP (pw/Hz1/2) 饱和功率 输出
 LA-CQ01-PR-200K-A 900-1700nm DC-200KHz 75µm 5×10^6 4.5 -30dBm 0~7V
 LA-CQ01-PR-200K-B 320-1000nm 1.2mm 2.5×10^6 9 -27dBm 0~7V
 LA-CQ01-PR-10M-A 900-1700nm DC-10MHz 75µm 2×10^5 11 -15dBm 0~7V
 LA-CQ01-PR-10M-B 320-1000nm 1.2mm 1×10^5 22 -12dBm 0~7V
 LA-CQ01-PR-200M-A 900-1700nm DC-200MHz 75µm 1.8×10^4 14 -8dBm 0~3.7V
 LA-CQ01-PR-200M-B 320-1000nm 800µm 9×10^3 28 -5dBm 0~3.7V
 LA-CQ01-PR-500M-A 900-1700nm DC-500MHz 75µm 1.5×10^3 6 0dBm 0~2.8V
 LA-CQ01-PR-500M-B 320-1000nm 400µm 0.8×10^3 11.2 3dBm 0~2.8V
 LA-CQ01-PR-1G-A 900-1700nm 50K-1GHz 75µm 1×10^3 50 2dBm 0~2Vpp
 LA-CQ01-PR-1G-B 320-1000nm 400µm 500 100 5dBm 0~2Vpp
 LA-CQ01-PR-2G-A 800-1700nm 50K-2GHz 75µm 1×10^3 50 2dBm 0~2Vpp
 LA-CQ01-PR-2G-B 400-1100nm 150µm 200 250 5dBm 0~2Vpp

频率响应曲线

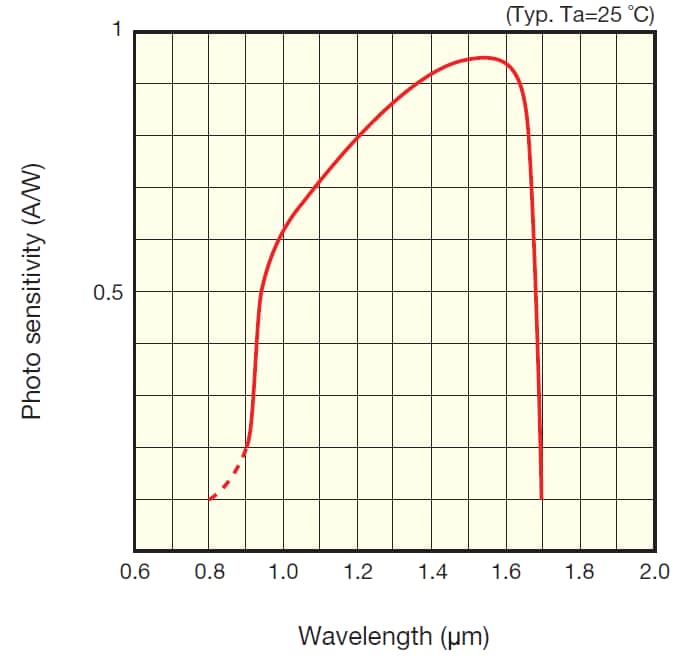

       Wavelength Range : 900-1650nm

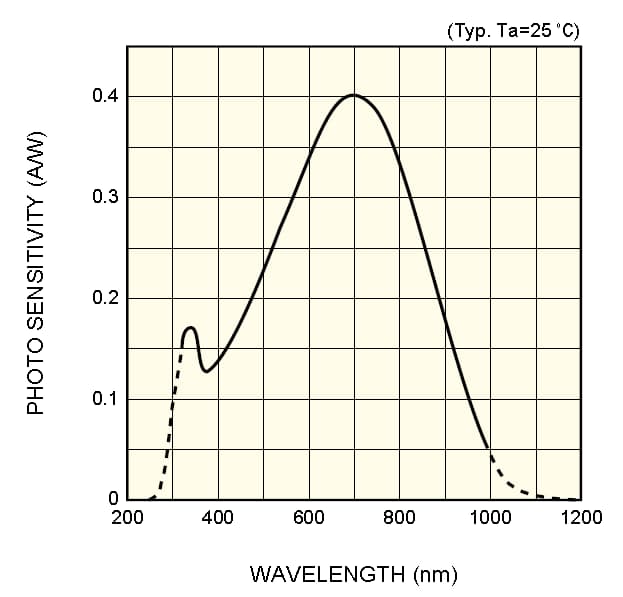

     Wavelength Range : 320-1000nm


限制条件

  最小值 典型值 最大值 单位
    供电电压(Vop) DC±12 DC±15 DC±16.5 V
    最大电流(Imax) 80 100 / mA
    最大输出光功率(Pin) / / 10 mW
    工作温度(Top) -10 / 60 ℃
    存储温度(Tst) -40 / 85 ℃
    湿度(RH) 5 / 90 %

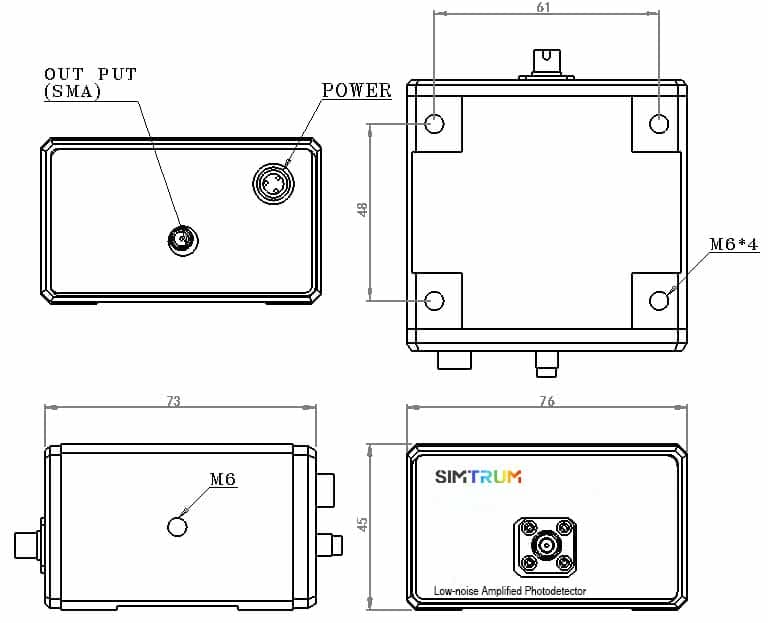

产品尺寸

引脚 功能描述
  光学接口 FC 或自由空间
  RF 接口 SMA（f）
  输出阻抗 50Ω
  输出端耦合 DC or AC
  尺寸 76mm×73mm×45mm




光电倍增管 (PMTs)

模型 光谱响应范围 峰值波长 QE类型 有效面积（mm） 阴极发光灵敏度典型值 阳极灵敏度典型值
  光电倍增管头戴式(仅限管) 290 - 650nm 380 - 500nm 12% -,28% Φ10 - Φ58 40 - 100μA/lm 30 - 2000A/lm
  光电倍增管侧开(仅限管) 160 - 900nm / / 8×24 40 - 250μA/lm 400 - 2500A/lm
  光电倍增管(模块) 160 - 900nm 400nm, 420nm / Φ22 - Φ25 | 8×24 60 - 250μA/lm /
  微通道板光电倍增管（MCP-  PMT） 115 - 650nm 250nm, 380nm 30%@410nm, 15%@250nm / 70μA/lm 900A/lm
  闪烁体探针 / / / Φ25×25 - Φ75×75 / /
  β 探测器 / / / Φ10, Φ25 / /



可见光单光子探测器(SPD)

型号 波长范围 时间分辨率 量子效率  暗计数率
  APD 硅检测模块 200 -1060nm  / 65%@700nm，2%@200nm <200cps to <500cps
  可见光单光子探测器(峰值QE~500nm) 350 - 1000nm <40ps 35%@500nm, 25%@600nm <7Hz  to <250Hz
  可见光单光子探测器(峰值QE~800nm) 350 - 1000nm <200ps
 60%@640nm, 80%@800nm <300Hz to <1000Hz
  可见光光子计数器OEM 350 - 900nm 40 -60ps 35%@500nm，4%@900nm <30Hz to <300Hz



红外单光子探测器(SPD)

型号 波长范围 抖动频率 量子效率  暗计数率
  近红外单光子探测器双通道 （900-1700nm） 900-1700nm <100ps  / ≤2e-6/gate @10% SPDE
  超导纳米线系统 780 - 1625nm  20- 40ps >80% over min 100nm <1Hz  to <100Hz
  近红外单光子探测器(900-1700） 900 - 1700nm / / ≤2e-6/gate @10% SPDE
  近红外单光子探测器 自由运行/门控 900 - 1700nm <150ps up to 35% 0.8 to 6 Khz
  近红外单光子探测器低暗计数 900 - 1700nm <150ps 25% 50 t0 200 Hz



光电二极管PD(200nm-12um)

光电倍增管 200-1000nn  光电二极管 800-2500nm 冷却光电二极管 1-30um
  DH_3 多碱光电倍增管（200-850nm） Ge光电二极管（800-1800nm） MCT12 杜瓦冷却光电二极管 （2-12μm）
  DH_30 多碱光电倍增管（200-850nm） IGA光电二极管（800-1700nm） INSB 杜瓦冷却光电二极管 （1-5.5μm）
  DH_30_TE冷却多碱光电倍增管（200-900nm） IGA-EX_TE光电二极管（900-1900/2550nm） PBSE_TE冷却光电二极管 （1-5μm）
  DH_50冷却多碱光电倍增管（200-930nm） / PBS_TE 冷却光电二极管 （1-3μm）
  DH_3_BI 双碱端窗光电阴极片（200-600nm） / PY 热释电探测器 （1-30μm）
  DH_Si 硅光电二极管（200-1100nm）
 / /



显微镜CCD相机(VIS-NIR)

相机类别 分辨率 像素尺寸 帧率 波长 注意
   显微镜TE冷却CCD摄像头USB3.0 1.5MP to 12MP 6.45um to 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
   显微镜CCD相机USB3.0 1.5MP to 12MP 6.45um to 3.1um ~30FPS 380nm - 650nm 红外截止滤光片



滤光片

指标
 单波段>多波段带通 长通和短通  缺口  二向色镜
  透光率 93 - 99% 95 - 99% 95 - 99% 94 - 98%
  截止深度/反射率 OD6 - 8+ OD6 - 8+ OD6+ Reflectance > 98%
  光谱范围 200 - 3000 nm 200 - 3000 nm 300 - 3000 nm 200 - 3000 nm
  光谱陡峭度 < 1% < 0.25% < 1% < 2%
  环境和物理耐久性 ISO 9022-2-11-03; ISO 9022-2-11-06; MIL-C-48497A 4.5.4.1; ISO 9022-2-12-06; ISO 9211-4-04-08
  公差范围 400度  / -200 度





  链接

光功率计探测器 250-2500nm





单光子雪崩二极管探测器阵列




我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
LA-CQ01-PR-200K-A
LA-CQ01-PR-200K-A，波长范围：900-1700 nm，3dB带宽：DC-200 KHz，感光面：75 um，增益：5×10^6 V/W，NEP：4.5 pw∕Hz^ 1∕2，饱和功率：-30dBm 		4-6周 $640.69
LA-CQ01-PR-200K-B
LA-CQ01-PR-200K-B，波长范围：320-1000 nm，3dB带宽：DC-200 KHz，感光面：1.2mm，增益：2.5×10^6 V/W，NEP： 9pw∕Hz^1 ∕2，饱和功率：-27dBm 		4-6周 $640.69
LA-CQ01-PR-10M-A
LA-CQ01-PR-10M-A，波长范围：900-1700 nm，3dB带宽：DC-10MHz，感光面：75 um，增益：2×10^5 V/W，NEP：11 pw∕Hz^1 ∕2，饱和功率：-15 dBm 		4-6周 $640.69
LA-CQ01-PR-10M-B
LA-CQ01-PR-10M-B，波长范围：320-1000 nm，3dB带宽：DC-10MHz，感光面：1.2mm，增益：1×10^5 V/W，NEP：22pw∕Hz^1∕ 2，饱和功率：-12dBm 		4-6周 $640.69
LA-CQ01-PR-200M-A
LA-CQ01-PR-200M-A，波长范围：900-1700 nm，3dB带宽：DC-200 MHz，感光面：75um，增益：1.8×10^4 V/W，NEP：14 pw∕Hz^1 ∕2，饱和功率：-8dBm 		4-6周 $720.78
LA-CQ01-PR-200M-B
LA-CQ01-PR-200M-B，波长范围：320-1000 nm，3dB带宽：DC-200MHz，感光面：800um，增益：9×10^3 V/W，NEP：28 pw∕Hz^1∕ 2，饱和功率：-5dBm 		4-6周 $720.78
LA-CQ01-PR-500M-A
LA-CQ01-PR-500M-A，波长范围：900-1700 nm，3dB带宽：DC-500 MHz，感光面：75 um，增益：1.5×10^3 V/W，NEP：6 pw∕Hz^ 1∕2，饱和功率：0dBm 		4-6周 $800.86
LA-CQ01-PR-500M-B
LA-CQ01-PR-500M-B，波长范围：320-1000 nm，3dB带宽：DC-500 MHz，感光面：400um，增益：0.8×10^3 V/W，NEP：11.2 pw∕Hz^1 ∕2，饱和功率：3dBm 		4-6周 $800.86
LA-CQ01-PR-1G-A
LA-CQ01-PR-1G-A，波长范围：900-1700 nm，3dB带宽：50K-1 GHz，感光面：75 um，增益：1×10^3 V/W，NEP：50 pw∕Hz^ 1∕2，饱和功率：2dBm 		4-6周 $961.04
LA-CQ01-PR-1G-B
LA-CQ01-PR-1G-B，波长范围：320-1000 nm，3dB带宽：50K-1 GHz，感光面：400 um，增益：500 V/W，NEP：100 pw∕Hz^1∕2，饱和功率：5dBm 		4-6周 $961.04
LA-CQ01-PR-2G-A
LA-CQ01-PR-2G-A，波长范围：800-1700 nm，3dB带宽：50K-2 GHz，感光面：75 um，增益：1×10^3 V/W，NEP：50 pw∕Hz^ 1∕2，饱和功率：2dBm 		4-6周 $1121.21
LA-CQ01-PR-2G-B
LA-CQ01-PR-2G-B，波长范围：400-1100 nm，3dB带宽：50K-2 GHz，感光面：150 um，增益：200 V/W，NEP：250 pw∕Hz^1∕2，饱和功率：5dBm 		4-6周 $1121.21
