Products / 光学分析 /光电探测器 /光电探测器模块 /高速光电探测器 /
高速光电探测器
产品概述 & 规格参数 相关产品 联系下单！

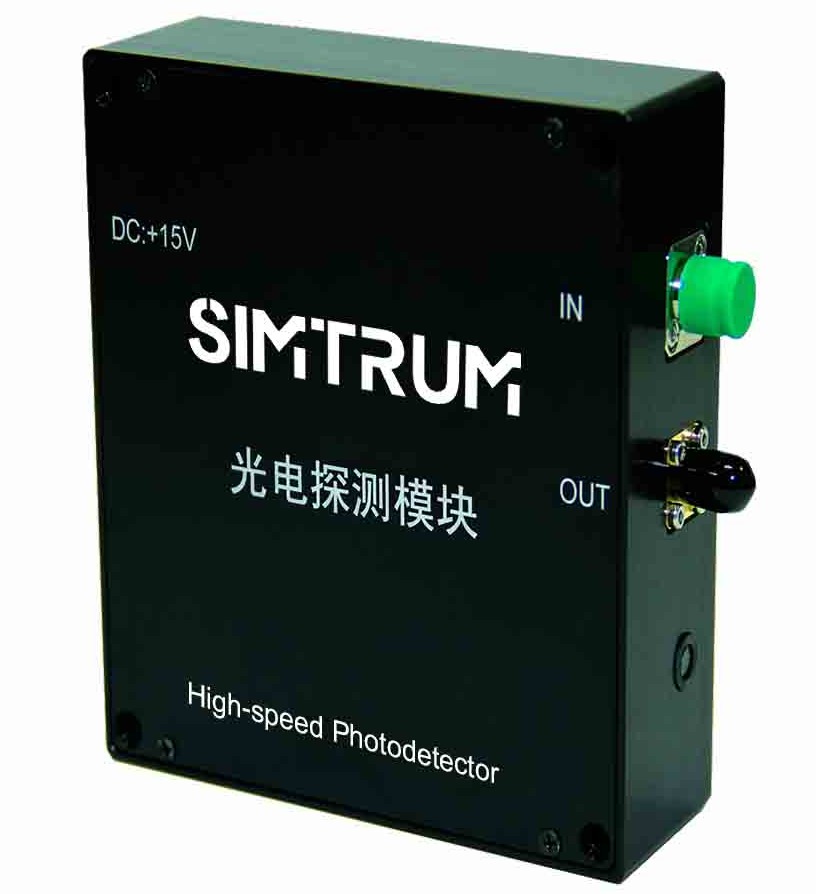

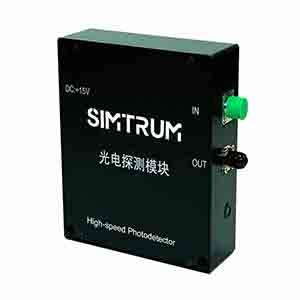

SIMTRUM 的高速光检测模块采用高性能 PIN 检测器、单模光纤耦合输入、SMA 连接器输出，具有高增益、高灵敏度、DC/AC 耦合输出、增益平坦等特点，主要应用于高速光纤传输系统、ROF 和光纤传感系统等领域。

产品特征

  • 光谱范围： GaAs: 700-900nm, InGaAs：1000-1700nm
  • 3dB带宽: 10G, 20G, 40G, 50G, 70GHz
  • 单模、多模光纤可选

应用

  • 高速信号探测
  • 微波光子学
  • 激光脉冲探测


产品规格参数

常规参数
型号
 波长范围
 3dB 带宽
 响应度 (A/W)
 探测器材料
 输出耦合
 耦合光纤
 饱和功率
 LA-CQ01-PD-10G-A 1000-1700nm ＞10GHz 0.6@1064nm InGaAs/PIN DC 或 AC 单模或
多模		 10dBm
0.8@1310nm
0.9@1550nm
 LA-CQ01-PD-10G-B 700-900nm 0.4@780nm GaAs/PIN
0.5@850nm
 LA-CQ01-PD-20G-A 1000-1700nm ＞20GHz 0.6@1064nm InGaAs/PIN
0.8@1310nm
0.85@1550nm
 LA-CQ01-PD-20G-B 700-900nm 0.4@780nm GaAs/PIN
0.5@850nm
 LA-CQ01-PD-40G-A 1000-1700nm ＞35GHz 0.4@1064nm InGaAs/PIN 单模
0.6@1310nm
0.7@1550nm
 LA-CQ01-PD-70G-A 1000-1700nm ＞65GHz 0.5@1310nm InGaAs/PIN
0.6@1550nm

频率响应曲线

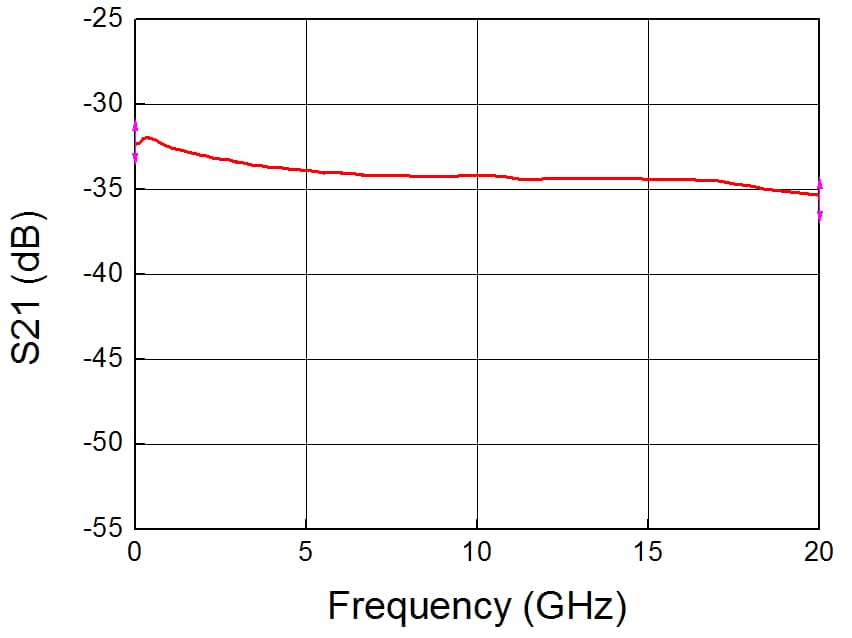

（a）LA-CQ01-PD-10G

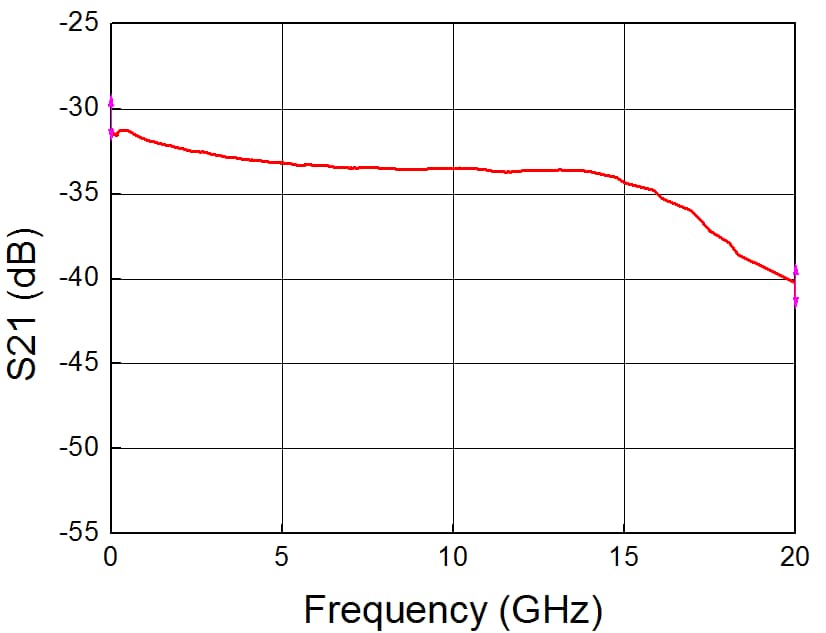

（b）LA-CQ01-PD-20G

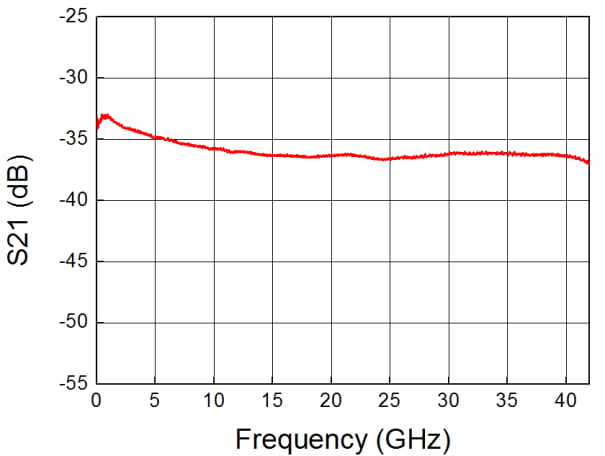

  （c）LA-CQ01-PD-40G

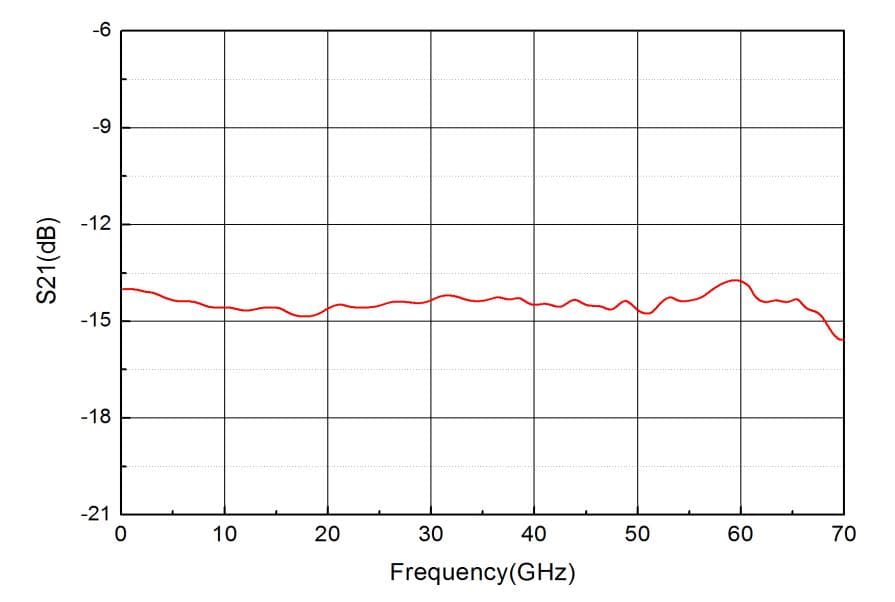

     （d）LA-CQ01-PD-70G



环境限制

模型 最小值 典型值 最大值 单位
  电源电压(Vop) / DC +12 DC +13.5 V
  最大电流(Imax) 80 100 / mA
  最大输出光功率(Pin) / / 10 mW
  操作温度(Top) -10 / 60 ℃
  存储温度(Tst) -40 / 85 ℃
  湿度(RH) 5 / 90 %

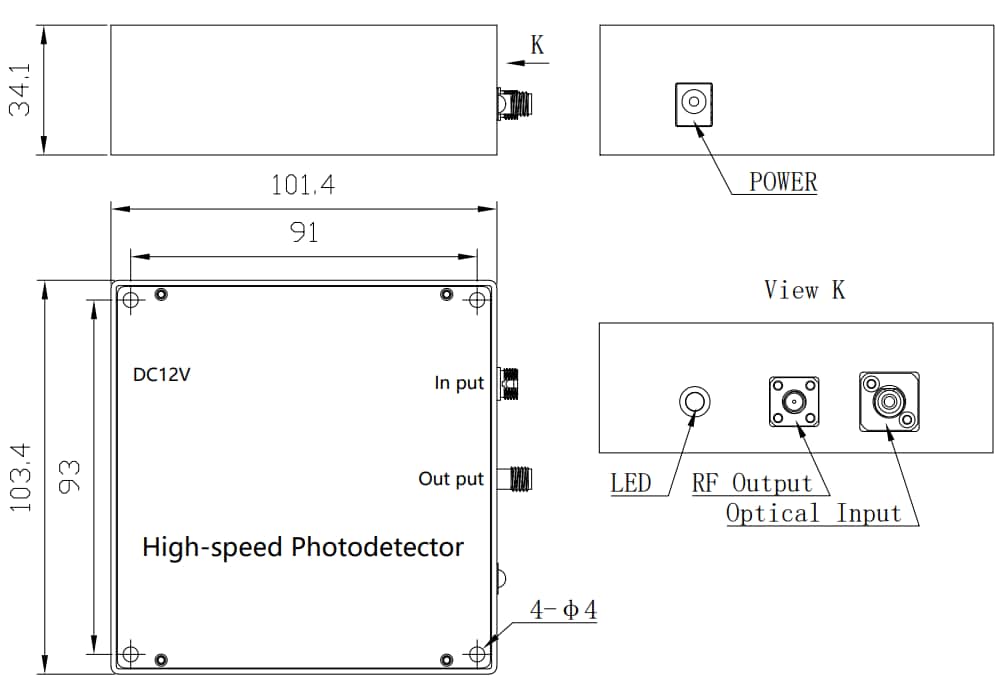

产品尺寸（mm）
引脚 功能
光学接口 FC 或自由空间
RF 连接 2.92mm (f) or V(f)
输出阻抗 50Ω
输出耦合 DC or AC
设备尺寸 100mm×100mm×34mm

光电倍增管 (PMTs)

模型 光谱响应范围 峰值波长 QE类型 有效面积（mm） 阴极发光灵敏度典型值 阳极灵敏度典型值
  光电倍增管头戴式(仅限管) 290 - 650nm 380 - 500nm 12% -,28% Φ10 - Φ58 40 - 100μA/lm 30 - 2000A/lm
  光电倍增管侧开(仅限管) 160 - 900nm / / 8×24 40 - 250μA/lm 400 - 2500A/lm
  光电倍增管(模块) 160 - 900nm 400nm, 420nm / Φ22 - Φ25 | 8×24 60 - 250μA/lm /
  微通道板光电倍增管（MCP-  PMT） 115 - 650nm 250nm, 380nm 30%@410nm, 15%@250nm / 70μA/lm 900A/lm
  闪烁体探针 / / / Φ25×25 - Φ75×75 / /
  β 探测器 / / / Φ10, Φ25 / /



可见光单光子探测器(SPD)

型号 波长范围 时间分辨率 量子效率  暗计数率
  APD 硅检测模块 200 -1060nm  / 65%@700nm，2%@200nm <200cps to <500cps
  可见光单光子探测器(峰值QE~500nm) 350 - 1000nm <40ps 35%@500nm, 25%@600nm <7Hz  to <250Hz
  可见光单光子探测器(峰值QE~800nm) 350 - 1000nm <200ps
 60%@640nm, 80%@800nm <300Hz to <1000Hz
  可见光光子计数器OEM 350 - 900nm 40 -60ps 35%@500nm，4%@900nm <30Hz to <300Hz



红外单光子探测器(SPD)

型号 波长范围 抖动频率 量子效率  暗计数率
  近红外单光子探测器双通道 （900-1700nm） 900-1700nm <100ps  / ≤2e-6/gate @10% SPDE
  超导纳米线系统 780 - 1625nm  20- 40ps >80% over min 100nm <1Hz  to <100Hz
  近红外单光子探测器(900-1700） 900 - 1700nm / / ≤2e-6/gate @10% SPDE
  近红外单光子探测器 自由运行/门控 900 - 1700nm <150ps up to 35% 0.8 to 6 Khz
  近红外单光子探测器低暗计数 900 - 1700nm <150ps 25% 50 t0 200 Hz



光电二极管PD(200nm-12um)

光电倍增管 200-1000nn  光电二极管 800-2500nm 冷却光电二极管 1-30um
  DH_3 多碱光电倍增管（200-850nm） Ge光电二极管（800-1800nm） MCT12 杜瓦冷却光电二极管 （2-12μm）
  DH_30 多碱光电倍增管（200-850nm） IGA光电二极管（800-1700nm） INSB 杜瓦冷却光电二极管 （1-5.5μm）
  DH_30_TE冷却多碱光电倍增管（200-900nm） IGA-EX_TE光电二极管（900-1900/2550nm） PBSE_TE冷却光电二极管 （1-5μm）
  DH_50冷却多碱光电倍增管（200-930nm） / PBS_TE 冷却光电二极管 （1-3μm）
  DH_3_BI 双碱端窗光电阴极片（200-600nm） / PY 热释电探测器 （1-30μm）
  DH_Si 硅光电二极管（200-1100nm）
 / /



显微镜CCD相机(VIS-NIR)

相机类别 分辨率 像素尺寸 帧率 波长 注意
   显微镜TE冷却CCD摄像头USB3.0 1.5MP to 12MP 6.45um to 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
   显微镜CCD相机USB3.0 1.5MP to 12MP 6.45um to 3.1um ~30FPS 380nm - 650nm 红外截止滤光片



滤光片

指标
 单波段>多波段带通 长通和短通  缺口  二向色镜
  透光率 93 - 99% 95 - 99% 95 - 99% 94 - 98%
  截止深度/反射率 OD6 - 8+ OD6 - 8+ OD6+ Reflectance > 98%
  光谱范围 200 - 3000 nm 200 - 3000 nm 300 - 3000 nm 200 - 3000 nm
  光谱陡峭度 < 1% < 0.25% < 1% < 2%
  环境和物理耐久性 ISO 9022-2-11-03; ISO 9022-2-11-06; MIL-C-48497A 4.5.4.1; ISO 9022-2-12-06; ISO 9211-4-04-08
  公差范围 400度  / -200 度





  链接

光功率计探测器 250-2500nm





单光子雪崩二极管探测器阵列




我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
LA-CQ01-PD-10G-A
LA-CQ01-PD-10G-A，波长：1000-1700nm,3dB带宽：>10GHz,响应度：0.6@1064nm；0.8@1310nm：0.9@1550nm,探测器材料：InGaAs/PIN 		4-6周 $1041.12
LA-CQ01-PD-10G-B
LA-CQ01-PD-10G-B，波长：700-900nm，3dB带宽：>10GHz，响应度：0.4@780nm；0.5@850nm，探测器材料：GaAs/PIN 		4-6周 $1281.38
LA-CQ01-PD-20G-A
LA-CQ01-PD-20G-A，波长：1000-1700nm，3dB带宽：>20GHz，响应度：0.6@1064nm；0.8@1310nm：0.85@1550nm，探测器材料：InGaAs/PIN 		4-6周 $1281.38
LA-CQ01-PD-20G-B
LA-CQ01-PD-20G-B，波长：700-900nm，3dB带宽：>20GHz，响应度：0.4@780nm；0.5@850nm，探测器材料：GaAs/PIN 		4-6周 $1061.73
LA-CQ01-PD-40G-A
LA-CQ01-PD-40G-A，波长：1000-1700nm，3dB带宽：>35GHz，响应度：0.4@1064nm；0.6@1310nm：0.7@1550nm，探测器材料：InGaAs/PIN 		4-6周 $3203.46
LA-CQ01-PD-70G-A
LA-CQ01-PD-70G-A，波长：1000-1700nm，3dB带宽：>65GHz，响应度：0.5@1310nm：0.6@1550nm，探测器材质：InGaAs/PIN 		4-6周 $5956.43
