摄像头时间分辨iCMOS(200-1100nm)

产品概述规格光电阴极和荧光粉相关产品联系下单！

时间分辨iCMOS

TRiCAM是一款增强型CMOS相机，适用于需要1）低照度成像的科学和工业应用，2）通过快速门控实现超短曝光，和/或3）使用锁定检测的频域成像。TRiCAM具有快速CMOS传感器，该传感器通过光纤耦合到图像增强器，以实现最佳传输效率。TRiCAM 的高灵敏度，低至单光子级别，并辅以高达 162 fps 的采集速度。

TRiCAM（时间分辨增强CAMera）是在时域和/或频域进行超快速成像的最佳选择。

对于时域成像，iCMOS配备了一个集成的定时脉冲发生器和门单元（TRiCAM G）。TRiCAM G 包括 LI-Capture 软件，用于控制门宽、门频率、延迟、增益和分档。提供两个同步 TTL 输出信号（输出 A 和 B），用于驱动脉冲激光器或 LED。

对于频域成像，iCMOS支持120 MHz（标准）和更高频率（外部信号发生器）的增益调制。这是 TRiCAM M 模型。调制由单芯片数字频率合成器提供，以确保非常低的相位噪声。TRiCAM 是 Lambert Instruments 用于 FLIM 的 LIFA 系统的关键组件。

TRiCAM是高度可定制的，可以配备最适合您应用的图像增强器。提供涵盖光谱灵敏度、荧光粉、空间分辨率、增益、线性度、最小门宽和门控频率的不同相机型号。

特征

● 高分辨率图像增强器，图像增强器提供世界上最高的分辨率和灵敏度

紫外线、可见光或近红外线

● 浇口宽度小，低至小于 3 ns （FWHM），抖动最小

● 用于频域采集的单芯片数字频率合成器，在尽可能低的条件下实现高动

态范围荧光寿命成像相位噪声

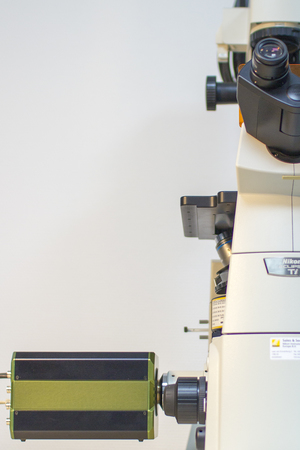

● 紧凑的相机设计，易于安装在显微镜主体或成像光谱仪上

● LI-Capture软件，为了实现完全的相机控制;SDK支持与第三方的集成

软件

应用

● 时间分辨成像和光谱学

● 粒子图像测速法（PIV）

● 激光诱导荧光（LIF）

● 时间门控发光

● 荧光寿命成像显微镜（FLIM）

● Förster 共振能量转移（FRET）

● 氧成像

● 粘度成像

● 单分子成像

● 生物和化学发光成像

● 太阳能光伏和 LED 表征

● 燃烧

● 时间门控拉曼光谱

● 等离子体物理学

● X射线成像

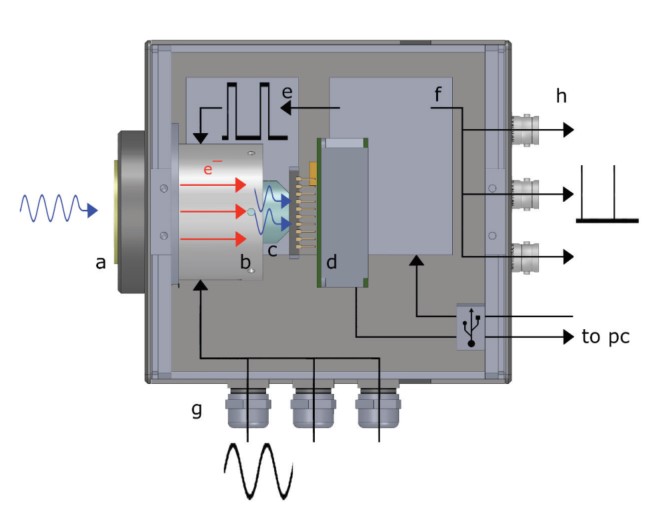

强化CMOS cmaera布局

当TRiCAM安装在显微镜或镜头上时，入射光（a）被聚焦到图像增强器（b）的入射窗口上。图像增强器将光学图像转换为电子，放大该电子图像，并将电子重新转换为光子。光纤锥度（c）将放大的光学图像引导至 CMOS 模块进行配准和读出（d）。

对于时间分辨成像，在图像采集过程中，图像增强器被用作电光快门。它使用由门单元和定时单元生成的信号（e&f-TRiCAM G模型）或由直接数字合成器提供的高频调制信号（g-TRiCAM M模型）。摄像机提供多个输出信号（h），以实现脉冲光源等外部设备的精确同步。

图说明：a）镜头卡口，b）图像增强器，c）光纤锥度，d）CMOS相机模块，e）门单元，f）定时单元，g）增强器调制输入，h）输出同步器。栅极脉冲。

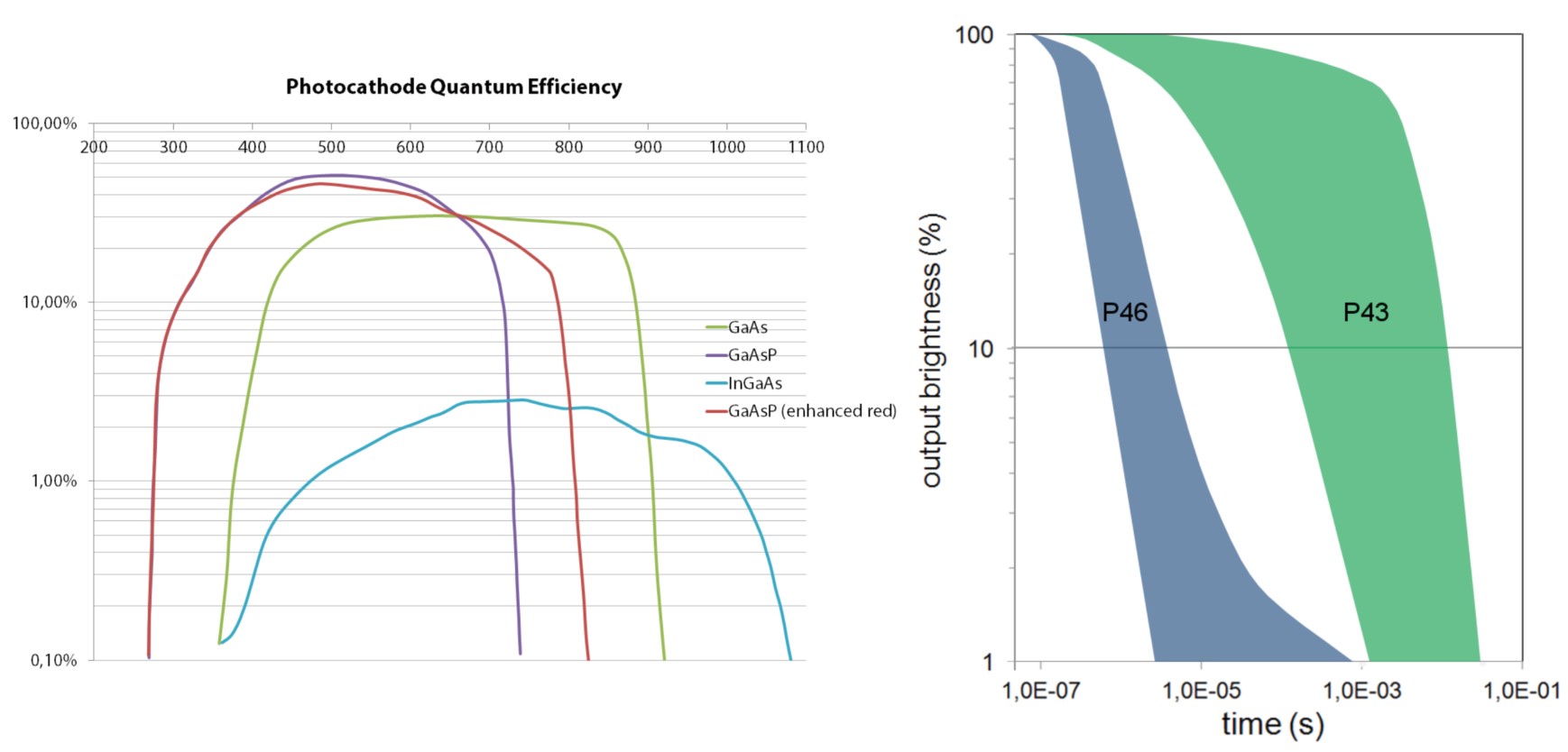

光谱响应和荧光粉衰减时间

荧光粉	效率	衰减时间达到 10%	衰减时间达到 1%
P43（标准）	20光子/e-/kV	1.5 ms	3 ms
P46 （可选）	6 光子/e-/kV	500 ns	2000 ns

图像增强

低光成像

TRiCAM有一个内置的图像增强器，可以增强入射光。这样，您就可以在最具挑战性的光线条件下捕捉详细的图像。

我们经验丰富的工程师将帮助您为您的应用选择合适的图像增强器。

Image intensifiers.jpg

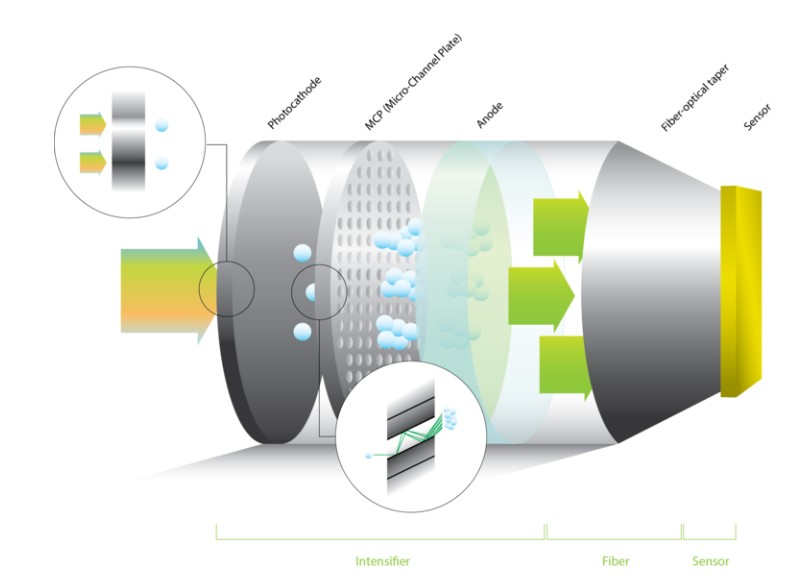

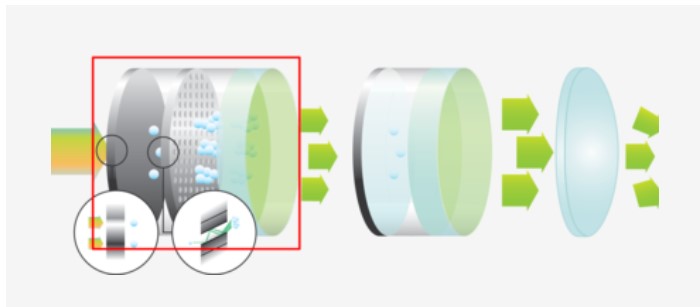

图像增强器

图像增强器可提高入射光的强度。

通过将光子转换回电子，再转换回光子，该

光强度可以显着增加。另一个特点

图像增强器是它可以充当超快门。

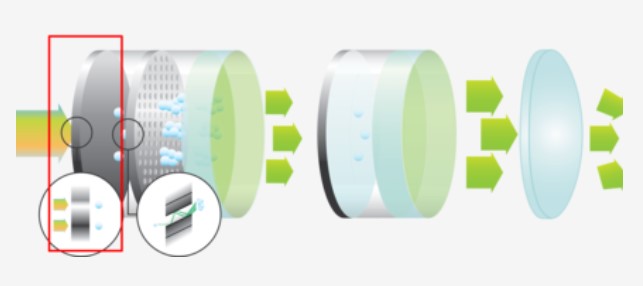

光电阴极

光电阴极是图像增强器的入口。

这是入射光子被转换为电子的地方。

光电阴极材料的量子效率规定

对于每个波长，这种转换的效率如何。

型号指南

TRiCAM G

门控图像增强器

TRiCAM M

调制图像增强器

TRiCAM GM

门控和调制增强器

TRiCAM G 配备了一个集成的定时脉冲发生器和一个门单元。集成的栅极单元可产生低至 < 3 ns 的栅极脉冲。

单芯片数字频率合成器提供高达 120 MHz 的调制，以确保极低的相位噪声。

这是TRiCAM的门控和调制版本的组合。这款多功能相机能够进行门控和调制成像。

产品规格和手册

产品手册链接：

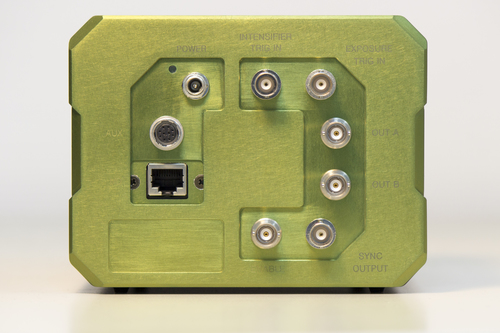

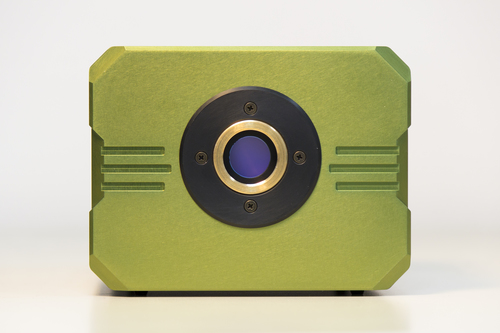

一般相机规格
图像传感器	1920 x 1200 像素 ;5.86 μm 方形像素
动态范围全分辨率下的最大帧速率	72分贝 162帧/秒
读出噪声积分时间控制	14 eˉ 0.005 ms – 3.2 s
可选择的感兴趣区域	1920 x 1200 @ 128 fps（12 位）或 162 fps（10 位）
数字化	10 或 12 位（可选）
触发	外部触发输入LVTTL;触发输出 LVTTL
镜头卡口	C 接口（可根据要求提供 F 接口）
增压器模型输入直径	单级 MCP Gen II 或 Gen III（无膜） 18 毫米
灵敏度和光谱范围	TRiCAM G：参见概述图表
荧光粉	TRiCAM M：S20、S25、GaAs、GaAsP（蓝色曲线图概述） TRiCAM G：P20，P24，P43，P46;TRiCAM M：P43
传感器耦合	锥形光纤 1.33：1
光子增益（最大值）	S20：40000、S25：30000、砷化镓：30000、砷化镓：50000
等效背景输入	S20：0.006 照片 eˉ/pix/s，S25：0.008 照片 eˉ/pix/s，砷化镓：0.024 照片 eˉ/像素/秒，砷化镓：0.006 照片 eˉ/像素/秒
空间分辨率裸增强器	Gen II ：高达 69 lp/mm，Gen III：高达 64 lp/mm

门控

TRiCAM G可以通过对图像增强器进行选通，从而减少有效曝光时间，从而用作超快光电快门。时域门控消除了运动模糊，并显著拓宽了相机可以使用的光照水平范围。

用户可以通过专用的 LI-Capture 软件或软件 SDK 完全控制相机门的脉冲宽度、延迟和增益。该软件支持一系列门控模式，包括内部振荡器与外部源的同步。标准相机有两个额外的输出通道（输出 A 和 B），与门频率同步。对于这两个通道，用户都可以控制延迟时间以及脉冲宽度和极性。

对于 TRiCAM M 型号，可以使用可选的门单元和定时脉冲发生器产生频率低于 100 kHz 的相机调制信号。脉冲发生器还为调制光源或声光调制器生成同步信号。

门控规格
模型	TRiCAM G 40n	TRiCAM G 2n
最小门控宽度（FWHM）	40nm	第二代：< 3 ns 第三代：5 ns
最大重复频率	100 kHz	300 kHz
栅极脉冲宽度控制	40 ns – 5 s，20 ns 分辨率	< 3 ns – 10 s，10 ps 分辨率
栅极延迟时间控制	0 – 5 s，20 ns 分辨率	0 – 10 s，10 ps 分辨率
后缘后的死区时间	200nm	100纳秒
脉冲发生器分辨率;抖动	20nm;10nm	10 ps;< 35 ps
插入延迟	100nm	65nm
触发输入	TTL	TTL
输出 A/B 脉冲宽度控制	0	5 ns – 10 s，10 ps 分辨率
输出 A/B 延迟控制	不适用	0 – 10 s，10 ps 分辨率
接口	USB 3.0接口	USB 3.0接口
可编程登机口列车	不适用	可用

调制控制单元规格

TRiCAM M 通过高分辨率增益调制的 Gen II 和 Gen III 图像增强器提供高精度的频域成像。

TRiCAM M 将 ICMOS 相机与一个单独的调制控制单元相结合。调制控制单元包含一个单芯片双通道 DDS，用于生成和放大调制光源和图像增强器（100 kHz – 120 MHz 标准）的射频调制信号。控制单元进一步向图像增强器提供所需的高电压。提供软件SDK，用于通过USB接口对增益、调制和阴极偏置电压进行数字控制，模拟标准RS232串行通信端口。

低于 100 kHz 的调制频率由可选的门单元和时间脉冲发生器提供支持。脉冲发生器为外部调制光源或声光调制器生成同步信号。

调制规格
TRiCAM M
频率范围	100 kHz – 120 MHz（标准），使用外部信号发生器时最高可达至少 250 MHz
频率调整分辨率	1 kHz
频率偏差	最大100 ppm
相位调整范围	0 – 360°，步长为 1°，相位偏差< 0.01°
谐波抑制	优于 25 分贝
高照度保护	集成增强器保护，关闭所有直流和交流电源
输出 1.TRiCAM
交流信号电平	可在 –30 至 0 dBm范围内调节
放大后的交流信号	最大50 Vpp
输出 2.光源
可编程选项：
a）多 LED
交流信号电平（直流电流调节）	可按 250 级调节（0 – 1000 mA，12 位）
b）调制半导体激光管
交流信号电平（直流电平调整）	0.00 – 1.00 V 峰峰值（0.00 – 1.00 V）
c）用于连续激光器的AOM
交流信号电平	0.00 – 1.00 V 峰峰值
频率	输出频率的一半 2
调制输入	外部调制信号输入，250mV（峰峰值），50Ω
外部触发输入	LVTTL（仅限高频模式），50Ω
触发输入	可应要求提供
监视器输出	输出调制信号监视器
接口	USB 3接口
TRiCAM GM，作为 TRiCAM M plus：
频率范围	0 – 100 kHz
最小门控宽度（FWHM）	40 ns
栅极脉冲宽度控制	40 ns – 10 s，10 ps 分辨率
栅极延迟时间控制	0 – 10 s，10 ps 分辨率
后缘后的死区时间	100 ns
脉冲发生器分辨率（抖动）	10 ps （ < 35 ps）
插入延迟	45 ns
触发输入	3.5 V – 5.0 V 50 Ω
输出 A/B 脉冲宽度/延迟控制	完全可编程，50 Ω源受阻

光电阴极
	光电阴极是图像增强器的入口。这是入射光子被转换为电子的地方。光电阴极材料的量子效率决定了这种转换对每个波长的效率。

第二代图像增强器第二代图像增强器的光电阴极可以具有高达25%的量子效率。 S25 光电阴极仅适用于直径为 18 mm 的图像增强器。	典型 QE 第二代图像增强器的典型量子效率（%）与波长（nm）的关系。



第二代高量化宽松形象增压器第二代高QE像增强器的光电阴极可以具有超过30%的量子效率。请注意，这些图像增强器仅适用于直径为 18 毫米的传感器。	典型 QE，200 ns 栅极宽度第二代高QE图像增强器的典型量子效率（%）与波长（nm）的关系。



第二代快速选通高QE镜像增强器第二代高QE图像增强器的光电阴极可以具有超过25%的量子效率。请注意，这些图像增强器仅适用于直径为 18 毫米的传感器。	典型 QE，3 ns 栅极宽度第二代高QE图像增强器的典型量子效率（%）与波长（nm）的关系。



第三代图像增强器第三代图像增强器的光电阴极可以具有高达50%的量子效率。	典型QE 第三代图像增强器的典型量子效率（%）与波长（nm）的关系。

荧光粉

荧光粉衰减时间

图像增强器的阳极屏包含一层磷光材料。在电子的冲击下，荧光屏会发光。根据荧光粉的类型，发射光的强度会下降得更快。荧光粉的效率越高，其光强度在激发后衰减的速度就越慢。

我们的时间分辨相机和相机附件使用 P43 荧光粉。这种荧光粉的高发光效率增加了图像增强器输出端的光水平。这提高了结果图像的质量。

我们的高速摄像机和摄像机附件使用 P46 荧光粉。这种荧光粉的衰减时间很短，因此连续帧的光信号不会混淆。

P47 荧光粉可根据要求提供，当需要更快的衰减时间时。

荧光粉	发射光谱	效率（E/KV）	衰减至10%	衰减至1%

P43	545 nm	20	1.5 ms	3 ms
P46	530 nm	6	500 ns	2000 ns
P47	400 nm	4	100 ns	400 ns

显微镜相机

相机类别	分辨率	像素大小	每秒传输帧数	波长	注意
显微镜 TE 冷却 USB3.0 CCD 相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0CCD相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头	24MP and 61MP	5.94um and 3.76um	高达 190FPS	380nm -650nm	紫外线扩展可用
TE-冷却USB3.0 CMOS相机	10MP 至 45MP	4.63um 至 2.31um	高达 96FPS	380nm - 650nm	红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机	0.5MP / 0.5MP	6.9um / 9um	20FPS	380nm - 650nm	外部触发器
显微镜USB3.0 CMOS相机	0.5MP 至 45MP	6.9um 至 1.55um	高达 520FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型	1.3MP 至 10MP	9.7um 至 4.6um	高达 86FPS	200nm -1100nm
显微镜USB3.0 CMOS相机附ISP	1.5MP 至 45MP	3.4um 至 1.2um	高达 165FPS	380nm - 650nm	红外截止滤光片 / ISP
目镜USB3.0 CMOS相机	5MP	2um	30FPS	380nm - 650nm	红外截止滤光片
HDMI彩色CMOS相机	2MP 至 8MP		60FPS	380 - 1100nm
UV和NIR增强型CMOS相机	4.2/8MP, 2.1/4.1MP		高达 200FPS	200-1100nm	紫外或近红外增强

科学相机

类型	型号	波长	传感器类型	分辨率	像素大小	帧率	QE
X射线 sCMOS相机	XF95	80-1000eV	BSI sCMOS	2048 x 2048	22.5um or 13.3um	48	~100% 全范围
XUV/VUV相机	maxCam	1-300nm	BSI/FSI CCD	1024 x 255	26um		参考手册
高速sCMOS相机	Dhyana 2100	200-1100nm	FSI CMOS /单声道	5220(水平) x 4096(垂直)	4.5um x 4.5um	450fps@8bit	63%@520nm
高速sCMOS相机	Dhyana 9KTDI	200-1100nm	BSI sCMOS TDI/单声道	9072	5um x 5um	510kHZ@8bit	82%@550nm,
冷却高灵敏度sCMOS相机	95V2	200-1100nm	BSI sCMOS/单声道	2048(水平) x 2048(垂直)	11μm x 11μm	48fps@12bit 标准位	95%@560nm
	400BSI V2	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	74fps@CL, 40fps@USB3.0	95%@600nm
	400BSI V3	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	100fps@CL, 40fps@USB3.0	95%@600nm
	400D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2040(垂直)	6.5μm x 6.5μm	35fps@16bit	72%@595nm
	400DC	200-1100nm	FSI sCMOS/彩色r	2048(水平) x 2044(垂直)	6.5μm x 6.5μm	22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机	6060BSI	200-1100nm	BSI sCMOS/单声道	6144(水平) x 6144(V)	10μm x 10μm	26.4fps@12-bit 标准位	95%@580nm
	4040BSI	200-1100nm	BSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	90%@550nm
	6060FSI	200-1100nm	FSI sCMOS/单声道	6144(水平) x 6144(垂直)	10μm x 10μm	44fps@12-bit标准位	72%@550nm
	4040FSI	200-1100nm	FSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	74%@600nm
紧凑型工业 sCMOS相机	401D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	40fps@16bit, 45fps@8bit	72%@595nm
	401A-G	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	401A-U	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	201D	200-1100nm		2048(水平) x 1152(垂直)	6.5μm x 6.5μm	70fps@16bit, 80fps@8bit	72%@595nm

增强型 CMOS 相机

类型	时间分辨iCMOS	高速门控iCMOS相机		高速荧光iCMOS相机
类型	时间分辨iCMOS	540M/S	1000M/S	荧光 (1000 FPS)	荧光 (2000 FPS)
产品图片
帧率	162 帧/秒	540 帧/秒	1000 帧/秒	1000 帧/秒 - 7500 帧/秒	2000 帧/秒 - 6400 帧/秒
传感器分辨率	1920 x 1200 像素	1696 x 1710 像素	1280 x 1024 像素	1280 x 1024 像素	1920 x 1080 像素*
像素大小	5.86 x 5.86 µm	8 x 8 µm	6.6 x 6.6 µm	6.6 x 6.6 µm	10 x 10 µm
光子增益 (最大)	50000 lm/m^2/lx	11000 lm/m^2/lx	11000 lm/m^2/lx	36000 lm/m^2/lx	36000 lm/m^2/lx
门控重复率	100 or 300Khz	100khz	100khz	100khz	100khz
增压器	18mm 增压器	双极增压器	双极增压器	单极增压器	单极增压器
位深	10 位 and 12 位	8 位	8 and 12 位	8 and 12 位	8 位
最短曝光时间	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)

成像增强管

类型	时间分辨图像增强器		高速图像增强器
类型	型号 18	型号 25	型号 18	型号 25
产品图片
输入直径	18mm	25mm	18mm	25mm
有效面积	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复	100 kHz, 300 kHz 或 1 MHz	100 kHz, 300 kHz 或 1 MHz	100khz 或 300khz , 2.5 MHz 突发模式	100khz 或 300khz, 2.5 MHz 突发模式
Min. 栅极宽度	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)
帧率	高达 500 帧/秒	高达 500 帧/秒	高达 1,000,000 帧/秒	高达 1,000,000 帧/秒
光子增益	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000

短波、中波、长波红外相机

产品		光谱范围	分辨率	冷却	特征
短波红外相机		400-1700nm	1.3MP, 0.3MP	未冷却
中红外相机	中红外探测器	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	中红外摄像机	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	双波段探测器	3.7 至 4.8um\|7.7 至 9.5um	320*256px	冷却
长波红外相机	冷却 LWIR 探测器	7.7um 至 9.4um	0.08MP, 0.3MP	冷却
	冷却 LWIR 相机	7.7um 至 9.4um	0.3MP	冷却
	长波红外热像仪	8 至 14um	0.08MP, 0.3MP,1.5MP	未冷却	广泛的温度范围
	用于皮肤筛查的热像仪	8 至 14um	320*256px	未冷却	体温
	手机热像仪	8 至 14um	256*192px	未冷却	智能手机用
	紧凑型热像仪	8 至 14um	0.08MP, 0.3MP	未冷却	对于闭路电视，无人机
