显微镜USB3.0CMOS摄像头紫外线增强型 | 瑆创光学电子商店

Products / 成像 /显微镜相机 /显微镜CMOS摄像头(紫外一近红外) /显微镜USB3.0CMOS摄像头紫外线增强型 /
显微镜USB3.0CMOS摄像头紫外线增强型
产品概述 选型指南 显微镜配置 镜头选择 相关产品 联系下单！

显微镜USB3.0 CMOS紫外增强相机 – MCMOS-UVE系列系统采用索尼Exmor、Exmor R、Exmor RS背照式CMOS传感器，或GSENSE大尺寸传感器。EXmor系列CMOS传感器采用双层降噪技术，具有超高灵敏度和超低噪声。GSENSE系列传感器具有较大的像素尺寸。其芯片采用先进的背照式处理技术，峰值量子效率高达94%；通过相关多重采样技术（CMS），芯片读出噪声小于1.2e-。它的动态范围高达 90dB，是生物成像和科学应用的理想选择。同时，GSENSE2020BSI支持高帧率的全局重置卷帘快门曝光。为高性能紫外工业检测、电晕检测等应用提供了新的解决方案。

特征





- 大型科学CMOS传感器（SONY或GSENSE背照式CMOS传感器）;

- 光谱范围广，部分型号甚至在紫外线到红外波长上具有高响应;

- 实时8/12位深度开关（取决于传感器）;

- 超精细 HISP VP 和 USB3.0 5 Gbps 接口，确保高帧率（10M 分辨率最高可达 30 帧）;

- 使用列并联 A/D 转换器实现超低噪声和低功耗;

- 卷帘快门或全局快门;

- 标准 M42 接口、M42 转 C 接口适配器或 F 接口;

- CNC铝合金外壳;

- 具有先进的视频和图像处理应用程序;

- 提供Windows/Linux/Mac OS多平台SDK;

- 原生 C/C++、C#/VB.Net、DirectShow、Twain;







产品规格和手册

产品手册链接：

其他技术规格MCMOS-UVE系列
光谱范围 200-1100nm（UV无红外截止滤光片）或400-900nm（传感器开启）
白平衡 ROI 白平衡/手动温度色调调整/单色传感器的数值孔径
色彩技术 用于单色传感器的超细彩色引擎/数值孔径
捕获/控制 SDK

Windows/Linux/macOS/Android多平台SDK（原生C/C++、

C#/VB.NET、Python、Java、DirectShow、Twain 等）
记录系统 静态图片和视频
冷却系统* 自然的
操作环境
工作温度（摄氏度） - 10~50
储存温度（摄氏度） - 20~60
工作湿度 30~80%相对湿度
储存湿度 10~60%相对湿度
电源 DC 5V over PC USB 端口
外部电源适配器，用于冷却系统，DC12V，3A
软件环境
操作系统 ® Microsoft Windows® XP / Vista / 7 / 8 /10 /11 （32 和 64 位）
OSx（Mac OS X）
Linux
电脑要求 CPU：等于 Intel Core2 2.8GHz 或更高
内存：2GB以上
USB端口：USB3.0高速端口
显示屏：17 英寸或更大
光盘









光谱响应

MCMOS-UVE4200KMB、MCMOS-UVE4200KMC、MCMOS-UVE4200KMD和MIPI4200KMB的特性如下

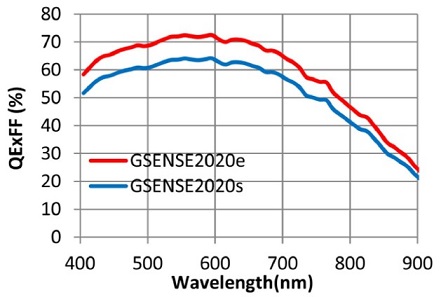

GSENSE2020e和GSENSE2020s的光谱响应

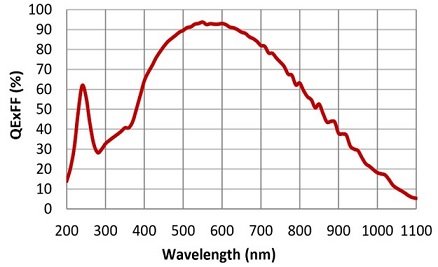

 GSENSE2020BSI的光谱响应

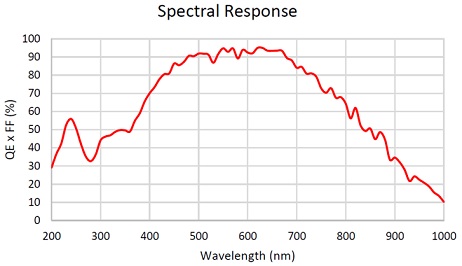

GSENSE400BSI的光谱响应

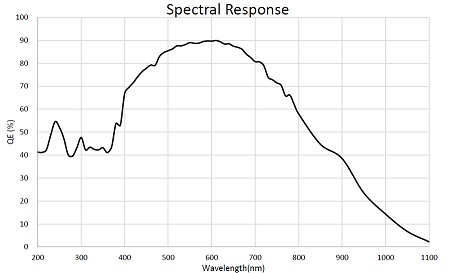

GLUX9701BSI的光谱响应

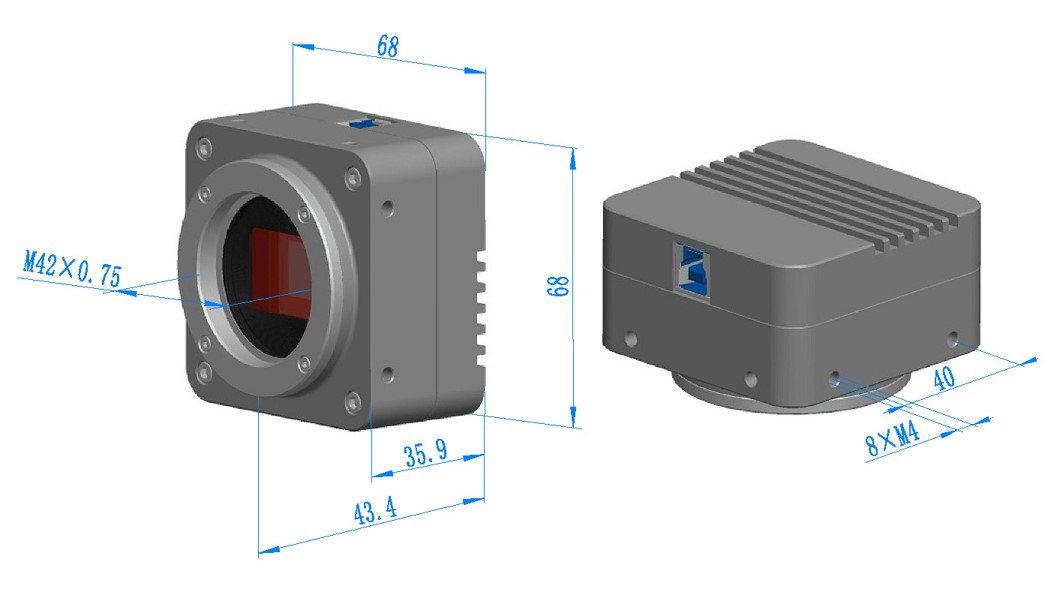

尺寸







MCMOS-UVE 系列主体由坚固的 CNC 铝合金制成，确保了重型主力解决方案。该相机采用高质量的 IR-CUT 或 AR 玻璃设计，可保护相机传感器。不包括活动部件。与其他工业相机解决方案相比，这种设计确保了坚固耐用的解决方案，并具有更长的使用寿命。






订购信息





型号指南

订货号 传感器和尺寸(mm)* 像素(μm) G 灵敏度暗信号 帧率/分辨率 分档 暴露
MCMOS-UVE10000KPA
BP910000A		 10.3M/IMX294(C)
4/3 “(17.47x12.86)		 4.63 x4.63 419mv with 1/30s
0.12mv with 1/30s		 30@3704x2778
34.5@4096x2160
39.5@2760x2072
62@2048x1080
86@1360x720		 1x1
1x1
1x1
2x2
3x3		 0.1ms~15s
MCMOS-UVE4200KMA
BM94200A		 4.2M/GSENSE2020e(M)
1.2”(13.31x13.31)		 6.5x 6.5 8.1x107 (e-/((W/m2).s))
Peak QE 72.5% @595nm
13(e-/s/pix)		 45@2048x2048
45@1024 x 1022		 1x1
2x2		 0.01ms~60s
MCMOS-UVE4200KMB
BM94200B		 4.2M/GSENSE2020BSI(M,UV)
1.2”(13.31x13.31)		 6.5 x 6.5 1.1x108 (e-/((W/m2).s))
Peak QE 93.7% @550nm
80(e-/s/pix)		 22@2048 x2048
22@1024 x1024		 1x1
2x2		 0.01ms~60s
MCMOS-UVE4200KMC
BM94200C		 4.2M/GSENSE2020BSI(M,UV)
1.2”(13.31x13.31)		 6.5 x 6.5 1.1x108 (e-/((W/m2).s))
Peak QE 93.7% @550nm
80(e-/s/pix)		 44@2048x2048(12bit)
44@1024x1024(12bit)
44@680x680(12bit)
44@512x512(12bit)		 1x1
2x2		 0.01ms~60s
MCMOS-UVE4200KMD
BM94200D		 4.2M/GSENSE2020BSI(M,UV)
1.2”(13.31x13.31)		 6.5 x 6.5 1.1x108 (e-/((W/m2).s))
Peak QE 93.7% @550nm
80(e-/s/pix)		 44@2048x2048(16bit)
44@1024x1024(16bit)		 1x1
2x2		 0.01ms~60s
MCMOS-UVE4200KMB
BM94201B-MIPI		 4.2M/GSENSE2020BSI(M,UV)
1.2”(13.31x13.31)		 6.5 x 6.5 1.1x108 (e-/((W/m2).s))
Peak QE 93.7% @550nm
80(e-/s/pix)		 22@2048x2046(12bit) 1x1 0.01ms~60s
MCMOS-UVE4200KME
BM94200E		 4.2M/GSENSE400BSI(M, UV)
2.0“(22.53x22.53)		 11 x 11 3.25x108 (e-/((W/m2).s))
Peak QE 95.3% @560nm
345(e-/s/pix)		 37@2048 x2048
37@1024 x1024		 1x1
2x2		 0.01ms~60s
MCMOS-UVE1300KMA
BM91300A
 1.3M/GLUX9701BSI(M,UV)
1”(12.49x9.99)		 9.76 x 9.76 2.57x108 (e-/((W/m2).s))
Peak QE 89% @610nm
40(e-/s/pix)		 30@1280x1024(16bit)
30@640x512		 1x1
2x2		 0.05ms~60s

* C：颜色;M：单色;UV：紫外线敏感;默认快门：卷帘快门



MCMOS-UVE4200KMB、MCMOS-UVE4200KMC、MCMOS-UVE4200KMD和MIPI4200KMB的特性如下
订货号 功耗（W） 特性和数据输出格式 FPS/分辨率
MCMOS-UVE4200KMB
BM94200B		 - 2.5~2.9

支持2D降噪，硬件自动调平（默认不）

支持。升级后的功耗为2.9w，

RAW12 格式

 22@2048 x2048（12位）
22@1024 x1024（12位）

MCMOS-UVE4200KMC BM94200C		 3 高帧率，RAW12格式 44@2048 x2048（12位）
44@1024 x1024（12位）
MCMOS-UVE4200KMD
BM94200D		 3 高帧率和高动态范围，组合 HDR 16 位（HG 12 位格式和 LG 12 位格式输出，并与 FPGA 结合为 16 位） 44@2048 x2048（16位）
44@1024 x1024（16位）
MCMOS-UVE4200KMB
BM94201B-MIPI		 待定 MIPI D-PHY CSI-2 1Ch 4Lane（适用于海硅和路芯片嵌入式系统） 22@2048 x2046（12位）

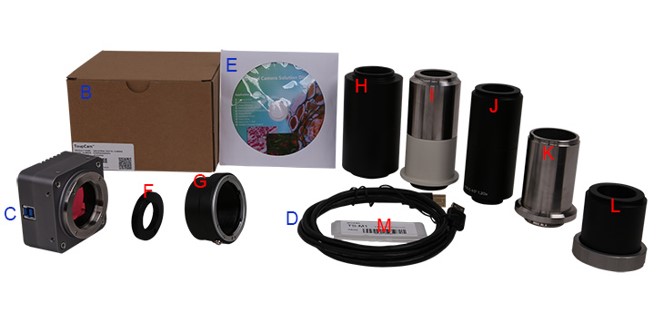

包装信息





标准封装
A 纸箱长：50cm 宽：30cm 高：30cm （20pcs， 12~17Kg/箱），照片中未显示
B 礼盒L：15cm W：15cm H：10cm（0.58~0.6Kg/盒）
C 一台MCMOS-UVE系列相机
D 高速USB3.0 A公转B公镀金连接器线/2.0m
E CD（驱动程序和实用软件，Ø12cm）
可选配件
F M42x0.75mm接口转C接口转换器（如果使用C接口适配器）
G M42x0.75mm 卡口转 F 卡口转换器（如果使用 F 卡口镜头）
H 用于奥林巴斯显微镜的光电管转 M42x0.75 安装适配器 （U-TV1.2XT2）
I 用于尼康显微镜的光电管转M42x0.75安装适配器（MQD42120 MBB42120）
J 光电管转 M42x0.75 安装适配器 （P95-T2 4/ P95-C 1“ 1.0 x 3” 1.2x），用于蔡司 Primo Star 系列、蔡司 Primo vert 系列显微镜
K 用于徕卡显微镜的光电管转 M42x0.75 安装适配器 （11541510-120 HT2-1.2X）
L 用于蔡司 Axio 系列显微镜的光电管转 M42x0.75 安装适配器 （60N-T2 4/3“ 1.2x）
M 校准套件 106011/TS-M1 （X=0.01mm/100Div.）;
106012/TS-M2（X，Y=0.01mm/100Div.）;
106013/TS-M7（X=0.01mm/100Div.， 0.10mm/100Div.）



注意：对于 4/3 英寸传感器，应选择带 M42x0.75 安装座的 1.2X 适配器，对于 1.2 英寸传感器，可以选择带 C 接口的 1.0X 适配器

用于获得更好的 FOV。



MCMOS-UVE系列的扩展，带显微镜或望远镜适配器

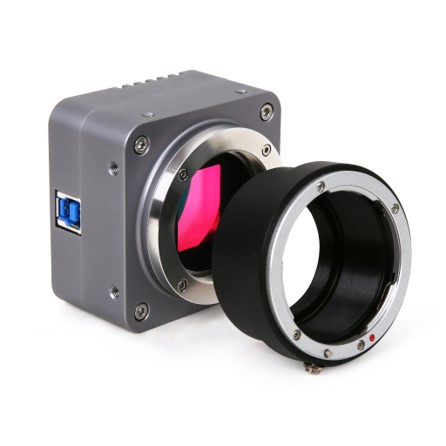

MCMOS-UVE + F 卡口

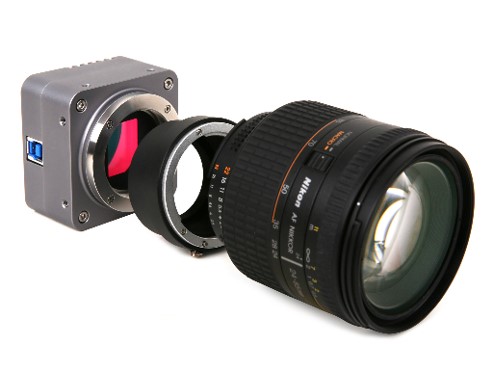

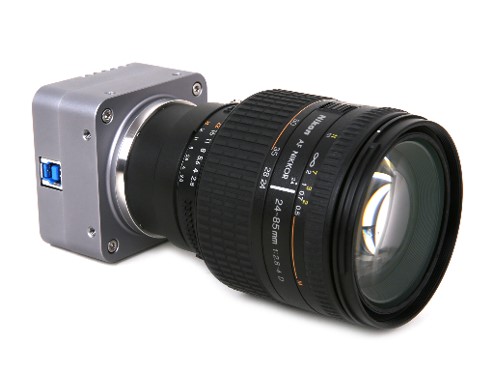

 MCMOS-UVE + F 卡口 + 镜头 MCMOS-UVE 带 F 卡口和镜头




三目数码显微镜

步骤 1 将 C 接口相机和适配器连接到直光电管

步骤 2 将 C 接口相机和适配器连接到第3个目镜管或其他 2 个目镜管





双目数码显微镜

步骤1 从眼管或目镜管上取下目镜







步骤 2 将相机适配器安装（拧）到 C 接口相机



步骤3 将目镜相机安装（插入）到眼管或目镜管中





双目数码显微镜

1，标准C型接口：直径1英寸（25.4mm）内螺纹

2，标准C接口：直径1英寸（25.4mm）公头

3，相机适配器连接器：尺寸因显微镜品牌而异

4、直型光电管：尺寸因显微镜品牌而异

5，中继镜头：标准目镜连接器尺寸，直径23.2mm（公头）

6、第三眼管：标准目镜连接器尺寸，直径23.2mm（母头）

7，目镜筒：标准目镜连接器尺寸，直径23.2mm（母头）




1/2” 2MP 100lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0420MM 4 F2.0-F16 -2.80% 90° 77.4° 61.8°  0.1m-∞ -- C
TPL-0614MM 6 F1.4-F16 -1.00% 68° 56.6° 43.8°  0.1m-∞ M30.5x0.5 C
TPL-0814MM 8 F1.4-F16 -0.70% 54° 43.8° 33.6°  0.1m-∞ M30.5x0.5 C
2/3” 2MP 100lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1214MM 12 F1.4-F16 -1.00% 48.86° 39.94° 30.44°  0.1m-∞ M30.5x0.5 C
TPL-1614MM 16 F1.4-F16 -1.00% 36° 29.12° 22.02° 0.2m-∞ M30.5x0.5 C
TPL-2514MM 25 F1.4-F32 -1.00% 24.18° 19.42° 14.6° 0.3m-∞ M30.5x0.5 C
TPL-3514MM 35 F1.4-F32 -1.00% 17.9° 14.4° 10.8° 0.5m-∞ M30.5x0.5 C
TPL-5020MM 50 F2.0-F16 0.40% 12.7° 10.2° 7.7° 1m-∞ M30.5x0.5 C
TPL-7524MM 75 F2.4-F22 0.65% 8.32° 6.7° 5.02° 1m-∞ M34x0.5 C
TPL-7525MM 75 F2.5 0.20% 5.31° 4.23° 3.15° 0.18X-0.38X M30.5x0.5 C
1” 2MP 100lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0614MLM 6 F1.4-F32 -19.00% 112° 88.66° 72.89° 0.15m-∞ M43x0.75 C
2/3” 3MP 120lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0814M3M 8 F1.4-F16 0.70% 64.26° 53.76° 41.66°  0.1m-∞ M37x0.5 C
TPL-0918M3M 9 F1.8-F16 -0.50% 61.85° 51.22° 39.54°  0.1m-∞ M27x0.5 C
TPL-1218M3M 12 F1.8-F16 -0.30% 47.7° 39° 29.8°  0.1m-∞ M27x0.5 C
TPL-1618M3M 16 F1.8-F16 -0.35% 36.8° 29.8° 22.5°  0.1m-∞ M27x0.5 C
TPL-2518M3M 25 F1.8-F16 -0.10% 23.3° 18.8° 14.2° 0.15m-∞ M27x0.5 C
TPL-3518M3M 35 F1.8-F16 -0.10% 16.04° 12.8° 9.6° 0.25m-∞ M27x0.5 C
TPL-5018M3M 50 F1.8-F16 -0.10% 11.52° 9.14° 6.86° 0.5m-∞ M27x0.5 C

TPL-1618M3M-A

(超短 TTL)

 16 F1.8-F16 -1.98% 38.09° 30.69° 23.13° 0.3m-∞ M25.5x0.5 C
1/2” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0414M5M 4 F1.4-F32 -1.50% 85° 75.12° 58.76°  0.1m-∞ M52x0.75 C
TPL-0614M5M 6 F1.8-F16 -1.00% 64.48° 53.8° 41.6°  0.1m-∞ M35.5x0.5 C
2/3” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0814M5M 8 F1.4-F16 -1.00% 66.2° 55.24° 42.78°  0.1m-∞ M35.5x0.5 C
TPL-1214M5M 12 F1.4-F22 -0.30% 47.1° 39.58° 29.44°  0.1m-∞ M35.5x0.5 C
TPL-1614M5M 16 F1.4-F22 -0.30% 36.6° 29.78° 22.6°  0.1m-∞ M35.5x0.5 C
TPL-2514M5M 25 F1.4-F16 -0.10% 23.6° 19.04° 14.32° 0.2m-∞ M35.5x0.5 C
TPL-3514M5M 35 F1.4-F16 -0.05% 17.4° 14° 10.6° 0.15m-∞ M35.5x0.5 C
TPL-5020M5M 50 F2.0-F32 -0.10% 12.36° 9.92° 7.45° 0.4m-∞ M35.5x0.5 C
TPL-7520M5M 75 F2.0-F32 -0.10% 8.36° 6.72° 5.04° 0.8m-∞ M40.5x0.5 C
1” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-06520ML5M 6.5 F2.0 -10.50% 106.4° 94° 76°  0.1m-∞ M52x0.75 C
TPL-1218ML5M 12 F1.8-F32 -1.10% 64.4° 53.6° 41.6° 0.2m-∞ M77x0.75 C
TPL-1620ML5M 16 F2.0-F22 0.50% 51.5° 41.84° 32.4° 0.5m-∞ M34x0.5 C
TPL-2020ML5M 20 F2.0-F22 -0.80% 43.2° 34.9° 26.6° 0.3m-∞ M37.5x0.5 C
TPL-2520ML5M 25 F2.0-F32 -0.20% 34.8° 27.94° 21.14° 0.3m-∞ M43x0.75 C
4/3” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1224MX5M 12 F2.4-F22 -4.00% 86.06° 71.03° 55.9° 0.3m-∞ M77x0.75 C
TPL-1620MX5M 16 F2.0-F32 -2.50% 67.39° 56.33° 43.5°  0.1m-∞ M72x0.75 C
TPL-2520MX5M 25 F2.0-F32 -1.40% 48.2° 37.4° 28.6° 0.15m-∞ M35.5x0.5 C
TPL-3520MX5M 35 F2.0-F22 -1.10% 36° 27.76° 20.98° 0.2m-∞ M37.5x0.5 C
2/3” 6MP 170lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0820M6M 8 F2.0-F16 0.45% 69° 57.62° 44.83°  0.1m-∞ M58x0.75 C
TPL-1220M6M 12 F2.0-F16 1.00% 48.22° 39.4° 29.92°  0.1m-∞ M37.5x0.5 C
TPL-1620M6M 16 F2.0-F16 0.60% 36.7° 29.6° 22.3°  0.1m-∞ M30.5x0.5 C
TPL-2520M6M 25 F2.0-F16 -0.25% 22.6° 18° 13.6° 0.2m-∞ M30.5x0.5 C
TPL-3520M6M 35 F2.0-F16 -0.35% 17° 13.3° 10° 0.2m-∞ M30.5x0.5 C
TPL-5020M6M 50 F2.0-F16 -0.05% 10.14° 8.16° 6.14° 0.2m-∞ M37.5x0.5 C
TPL-7538M6M 75 F3.8 0.30% -- 5.39° 4.05° -- M30.5x0.5 C
2/3” 10MP 200lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0518M10M 5 F1.8-F11 -4.20% 96.54° 84° 67.6° 0.1m-∞ M62x0.75 C
TPL-0818M10M 8 F1.8-F22 -1.00% 65.64° 55.06° 42.7°  0.1m-∞ M37.5x0.5 C
TPL-1218M10M 12 F1.8-F32 -0.42% 48.9° 40.1° 30.6°  0.1m-∞ M30.5x0.5 C
TPL-1618M10M 16 F1.8-F22 -0.20% 37.74° 30.6° 23.2° 0.2m-∞ M30.5x0.5 C
TPL-2518M10M 25 F1.8-F32 -0.13% 24.5° 19.7° 14.84° 0.2m-∞ M30.5x0.5 C
TPL-3518M10M 35 F1.8-F16 -0.10% 12.58° 10.07° 7.56° 0.3m-∞ M34x0.5 C
TPL-5018M10M 50 F1.8-F22 -0.10% 11.67° 9.36° 6.89° 0.5m-∞ M40.5x0.5 C
TPL-2525CM10M 25 2.5/4/5.6/8/11 0.50% 24.67° 19.95° 15.09° 0.1m-0.5m -- C
TPL-3528CM10M 35 2.5/4/5.6/8/11 -0.50% 17.93° 14.37° 10.79° 0.3m-∞ -- C
TPL-5040CM10M 50 4/5.6/8/11 -0.25% 12.58° 10.07° 7.56° 0.5m-∞ -- C
1.1” 12MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1228ML12M 12 F2.8 0.51% 69.35° 57.95° 45.54°  0.1m-∞ M46x0.75 C
TPL-1623ML12M 16 F2.3 0.40% 54.39° 44.56° 34.45°  0.1m-∞ M43x0.75 C
TPL-2520ML12M 25 F2.0 0.25% 35.3° 28.68° 21.75°  0.1m-∞ M37.5x0.5 C
TPL-3530ML12M 35 F2.0 0.15% 25.27° 20.4° 15° 0.2m-∞ M37.5x0.5 C
TPL-5022ML12M 50 F2.2 0.10% 16.18° 13° 9.77° 0.25m-∞ M37.5x0.5 C
TPL-7526ML12M 75 F2.6 -0.35% 7.53° 6.05° 4.65° 0.3m-∞ M34x0.5 C
TPL-0625ML12M 6 F2.5 0.23% 107.35° 86.02° 64.58° 0.15m-∞ M62x0.75 C
TPL-0828ML12M 8 F2.8 -0.47% 93.85° 80.89° 65.21° 0.12m-∞ M55x0.75 C
1” 12MP L50lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0725FL12M 7 F2.55(Fixed) -61.00% 143° 109.2° 80° 0.5m-∞ -- C/CS
1.1” 24MP 200lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1228SF 12 F2.8 0.26% 67.92° 56.86° 44.26° 0.12m-1m M49x0.75 C
TPL-1624SF 16 F2.4 0.60% 49.64° 40.79° 31.18° 0.12m-∞ M40.5x0.5 C
TPL-2520SF 25 F2.0 -0.33% 34.68° 28.11° 21.24° 0.12m-∞ M40.5x0.5 C
TPL-3526SF 35 F2.6 0.10% 22.06° 17.87° 13.49° 0.12m-∞ M46x0.75 C
TPL-5020SF 50 F2.0 0.08% 13.68° 11.3° 8.47° 0.2m-∞ M52x0.75 C
4/3” 25MP 180lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1825XF 18 F2.5 0.84% 62.63° 52.44° 40.65° 0.12m-∞ M46x0.75 C
TPL-2524XF 25 F2.4 -0.36% 43.70° 35.64° 27.09° 0.15m-∞ M46x0.75 C
TPL-3524XF 35 F2.4 -0.25% 33.37° 26.98° 20.35° 0.23m-∞ M46x0.75 C
TPL-5025XF 50 F2.5 0.08% 22.38° 18° 13.55° 0.25m-∞ M46x0.75 C








显微镜相机

相机类别 分辨率 像素大小 每秒传输帧数 波长 注意
显微镜 TE 冷却 USB3.0 CCD 相机 1.5MP 至 12MP 6.45um 至 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
显微镜USB3.0CCD相机 1.5MP 至 12MP 6.45um 至 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头 24MP and 61MP 5.94um and 3.76um 高达 190FPS 380nm -650nm 紫外线扩展可用
TE-冷却USB3.0 CMOS相机 10MP 至 45MP 4.63um 至 2.31um 高达 96FPS 380nm - 650nm 红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机 0.5MP / 0.5MP 6.9um / 9um 20FPS 380nm - 650nm
 外部触发器
显微镜USB3.0 CMOS相机 0.5MP 至 45MP
 6.9um 至 1.55um 高达 520FPS 380nm - 650nm 红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型 1.3MP 至 10MP 9.7um 至 4.6um 高达 86FPS 200nm -1100nm
显微镜USB3.0 CMOS相机附ISP 1.5MP 至 45MP
 3.4um 至 1.2um 高达 165FPS 380nm - 650nm 红外截止滤光片 / ISP
目镜USB3.0 CMOS相机 5MP 2um 30FPS 380nm - 650nm 红外截止滤光片
HDMI彩色CMOS相机 2MP 至 8MP   60FPS 380 - 1100nm

UV和NIR增强型CMOS相机 4.2/8MP,  2.1/4.1MP
   高达 200FPS 200-1100nm 紫外或近红外增强



科学相机

类型 型号 波长 传感器类型 分辨率 像素大小 帧率 QE
X射线 sCMOS相机  XF95 80-1000eV BSI sCMOS 2048 x 2048 22.5um or 13.3um  48 ~100% 全范围
XUV/VUV相机  maxCam 1-300nm  BSI/FSI CCD  1024 x 255 26um   参考手册
高速sCMOS相机 Dhyana 2100 200-1100nm FSI CMOS /单声道 5220(水平) x 4096(垂直) 4.5um x 4.5um 450fps@8bit 63%@520nm
Dhyana 9KTDI 200-1100nm BSI sCMOS TDI/单声道 9072 5um x 5um 510kHZ@8bit 82%@550nm,
冷却高灵敏度sCMOS相机 95V2 200-1100nm BSI sCMOS/单声道 2048(水平) x 2048(垂直) 11μm x 11μm 48fps@12bit 标准位 95%@560nm
400BSI V2 200-1100nm BSI sCMOS 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 74fps@CL, 40fps@USB3.0 95%@600nm
400BSI V3 200-1100nm BSI sCMOS 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 100fps@CL, 40fps@USB3.0 95%@600nm
400D 200-1100nm FSI   sCMOS/单声道 2048(水平) x 2040(垂直) 6.5μm x 6.5μm 35fps@16bit 72%@595nm
400DC 200-1100nm FSI   sCMOS/彩色r 2048(水平) x 2044(垂直) 6.5μm x 6.5μm 22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机 6060BSI 200-1100nm BSI sCMOS/单声道 6144(水平) x 6144(V) 10μm x 10μm 26.4fps@12-bit 标准位 95%@580nm
4040BSI 200-1100nm 4096(水平) x   4096(垂直) 9μm x 9μm 16.5fps@CL, 9.7fps@USB3.0 90%@550nm
6060FSI 200-1100nm FSI sCMOS/单声道 6144(水平) x   6144(垂直)
 10μm x 10μm 44fps@12-bit标准位 72%@550nm
4040FSI 200-1100nm 4096(水平) x   4096(垂直) 9μm x 9μm 16.5fps@CL, 9.7fps@USB3.0 74%@600nm
紧凑型工业 sCMOS相机 401D   200-1100nm FSI sCMOS/单声道 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 40fps@16bit, 45fps@8bit 72%@595nm
401A-G 200-1100nm 2048(水平) x 2048(垂直) 11μm x 11μm   58%@600nm
401A-U 200-1100nm 2048(水平) x 2048(垂直) 11μm x 11μm   58%@600nm
201D 200-1100nm 2048(水平) x 1152(垂直) 6.5μm x 6.5μm 70fps@16bit, 80fps@8bit 72%@595nm



增强型 CMOS 相机

类型 时间分辨iCMOS 高速门控iCMOS相机 高速荧光iCMOS相机
540M/S 1000M/S 荧光 (1000 FPS) 荧光 (2000 FPS)
产品图片

TRiCAM_Specifications 1.jpeg

帧率  162 帧/秒 540 帧/秒 1000 帧/秒 1000 帧/秒 - 7500 帧/秒 2000 帧/秒 - 6400 帧/秒
传感器分辨率 1920 x 1200 像素 1696 x 1710 像素 1280 x 1024 像素 1280 x 1024 像素 1920 x 1080 像素*
像素大小 5.86 x 5.86  µm  8 x 8 µm 6.6   x 6.6 µm 6.6 x 6.6 µm 10 x 10 µm
光子增益 (最大) 50000 lm/m^2/lx  11000 lm/m^2/lx 11000 lm/m^2/lx 36000 lm/m^2/lx 36000 lm/m^2/lx
门控重复率 100 or 300Khz 100khz 100khz 100khz 100khz
增压器 18mm 增压器  双极增压器 双极增压器 单极增压器 单极增压器
位深 10 位 and 12 位 8 位 8 and 12 位 8 and 12 位 8 位
最短曝光时间 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选)



成像增强管

类型 时间分辨图像增强器 高速图像增强器
型号 18 型号 25 型号 18 型号 25
产品图片

输入直径 18mm 25mm 18mm 25mm
有效面积 第二代: ø 17.5 mm, 第三代: 13.5x10 mm 第二代: ø 24.5 mm, 第三代: 16x16 mm 第二代: ø 17.5 mm, 第三代:   13.5x10 mm 第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复  100 kHz, 300 kHz 或 1 MHz 100 kHz, 300 kHz 或 1 MHz 100khz 或 300khz ,  2.5 MHz  突发模式 100khz 或 300khz,  2.5 MHz 突发模式
Min. 栅极宽度 < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM)
帧率 高达 500 帧/秒 高达 500 帧/秒 高达 1,000,000 帧/秒 高达 1,000,000 帧/秒
光子增益

S20 : 14800, S25:30000
GaAs: 40000, GaAsp: 20000

 S20 : 14800, S25:30000
GaAs: 40000, GaAsp: 20000		 S20 : 40000, S25:30000
GaAs: 30000, GaAsp: 50000		 S20 : 40000, S25:30000
GaAs: 30000, GaAsp: 50000



短波、中波、长波红外相机

产品 光谱范围 分辨率 冷却 特征
短波红外相机 400-1700nm 1.3MP, 0.3MP 未冷却
中红外相机 中红外探测器 3.7um 至 4.8um
 0.08MP, 0.3MP,1.5MP 冷却
中红外摄像机 3.7um 至 4.8um 0.08MP, 0.3MP,1.5MP 冷却
双波段探测器 3.7 至 4.8um|7.7 至 9.5um
 320*256px  冷却
长波红外相机 冷却 LWIR 探测器 7.7um 至 9.4um
 0.08MP, 0.3MP 冷却
冷却 LWIR 相机 7.7um 至 9.4um 0.3MP 冷却
长波红外热像仪 8 至 14um 0.08MP, 0.3MP,1.5MP 未冷却 广泛的温度范围
用于皮肤筛查的热像仪 8 至 14um 320*256px  未冷却 体温
手机热像仪 8 至 14um 256*192px 未冷却 智能手机用
紧凑型热像仪 8 至 14um 0.08MP, 0.3MP 未冷却 对于闭路电视，无人机




我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
MCMOS-UVE10000KPA-BP910000A
Microscope USB3.0 CMOS Camera UV Enhanced, Sensor 10.3Mega pixel, Color mode Polychromatic, FPS 30@3704x2778, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-UVE4200KMA-BP94200A
Microscope USB3.0 CMOS Camera UV Enhanced, Sensor 4.2Mega pixel, Color mode Monochromatic, FPS 45@2048x2048, Exposure 0.01ms~60s 		4-6 Weeks Request for quote
MCMOS-UVE4200KMB-BP94200B
Microscope USB3.0 CMOS Camera UV Enhanced, Sensor 4.2Mega pixel, Monochromatic & Ultra-Violet sensitive, FPS 22@2048x2048, Exposure 0.01ms~60s 		4-6 Weeks Request for quote
MCMOS-UVE4200KMC-BP94200C
Microscope USB3.0 CMOS Camera UV Enhanced, Sensor 4.2Mega pixel, Monochromatic & Ultra-Violet sensitive, FPS 44@2048x2048(12bit), Exposure 0.01ms~60s 		4-6 Weeks Request for quote
MCMOS-UVE4200KMD-BP94200D
Microscope USB3.0 CMOS Camera UV Enhanced, Sensor 4.2Mega pixel, Monochromatic & Ultra-Violet sensitive, FPS 44@2048x2048(16bit), Exposure 0.01ms~60s 		4-6 Weeks Request for quote
MCMOS-UVE4200KMB-BP94201B-MIPI
Microscope USB3.0 CMOS Camera UV Enhanced, Sensor 4.2Mega pixel, Monochromatic & Ultra-Violet sensitive, FPS 22@2048x2048(12bit), Exposure 0.01ms~60s, MIPI D-PHY CSI-2 1Ch 4Lane(For Hi-Silicon and Road chip embedded system) 		4-6 Weeks Request for quote
MCMOS-UVE4200KME-BP94200E
Microscope USB3.0 CMOS Camera UV Enhanced, Sensor 4.2Mega pixel, Monochromatic & Ultra-Violet sensitive, FPS 37@2048x2048(16bit), Exposure 0.01ms~60s 		4-6 Weeks Request for quote
MCMOS-UVE1300KMA-BP91300A
Microscope USB3.0 CMOS Camera UV Enhanced, Sensor 1.3Mega pixel, Color mode Monochromatic, Ultra-Violet sensitive, FPS 30@1280x1024, Exposure 0.05ms~60s 		4-6 Weeks Request for quote

MCMOS-UVE1300KMA-BP91300A - Parameter

MCMOS-UVE4200KME-BP94200E - Parameter

MCMOS-UVE4200KMB-BP94201B-MIPI - Parameter

MCMOS-UVE4200KMD-BP94200D - Parameter

MCMOS-UVE4200KMC-BP94200C - Parameter

MCMOS-UVE4200KMB-BP94200B - Parameter

MCMOS-UVE4200KMA-BP94200A - Parameter

MCMOS-UVE10000KPA-BP910000A - Parameter

MCMOS-UVE1300KMA-BP91300A - Download

MCMOS-UVE4200KME-BP94200E - Download

MCMOS-UVE4200KMB-BP94201B-MIPI - Download

MCMOS-UVE4200KMD-BP94200D - Download

MCMOS-UVE4200KMC-BP94200C - Download

MCMOS-UVE4200KMB-BP94200B - Download

MCMOS-UVE4200KMA-BP94200A - Download

MCMOS-UVE10000KPA-BP910000A - Download

Accessories

Compare Model Drawings & Specs Availability Reference Price
(USD)

Sales Enquiry：13326430008       Email：info@simtrum.com

Address:广州市黄埔区中新智慧一街7号1001

Copyright © 2024 瑆创科技（广州）有限公司. All right reserved. 粤ICP备2024272506号
