高速门控iCMOS相机

产品概述规格光电阴极和荧光粉相关产品联系下单！

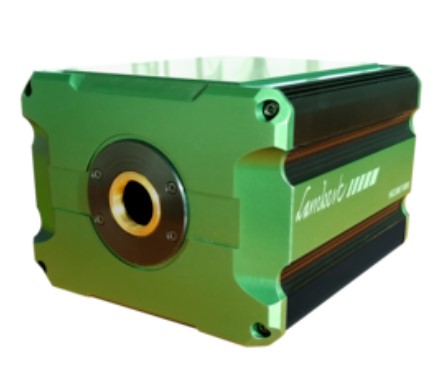

高速门控增强摄像机

HiCAM是一个集成的相机系统，专为在弱光照条件下进行高速成像而设计。它具有 1.3 像素图像传感器，可在全分辨率下以高达 500 fps 的高帧率捕获详细的图像。降低分辨率可实现更高的帧速率。

高质量的图像增强器可提高光线水平，从而在低光照条件下提供独特的曝光高速录制组合。双级图像增强器可以配备多种光电阴极;范围从紫外线到红外线。而且，由于图像增强器是光纤耦合的，因此相机的信噪比远远优于镜头耦合系统。

通过门控，图像增强器用作超高速快门，减少了有效曝光时间。这可实现时间分辨滤波，并消除运动模糊。摄像机的无风扇设计可最大限度地减少振动，以确保清晰的图像。

数据可以暂时存储在HiCAM 500的内置内存中，也可以通过HiCAM 500S直接流式传输到图像采集卡。相机控制和数据下载是使用捆绑软件通过千兆以太网连接完成的。增强器增益和门控也可通过软件进行配置。

特征

● 高分辨率图像增强器，第二代和第三代图像增强器，提供世界上最高的分辨率和灵敏度

紫外线，可见光或近红外线。

● 浇口宽度小，低至 40 ns （FWHM），抖动最小。

● 高栅极重复率，高达 100 kHz。

● 紧凑型设计，可轻松适应您的成像或光谱设置。

应用

● 燃烧研究

● 等离子体物理学

● 时间分辨荧光

● 显微镜中的动态现象

● 激光诱导荧光（LIF）

● 粒子图像测速法（PIV）

● 微流控

● 血流分析

增强器灵敏度		荧光粉响应时间

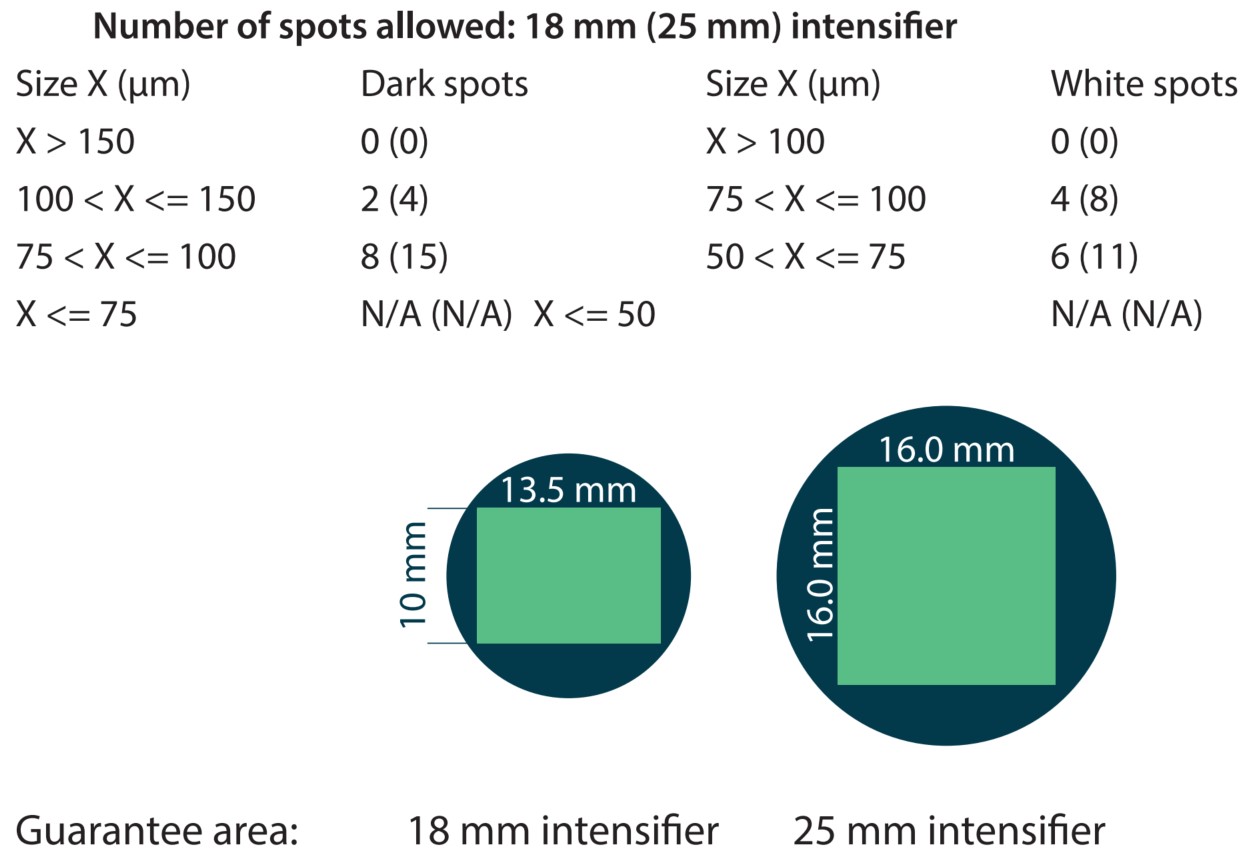

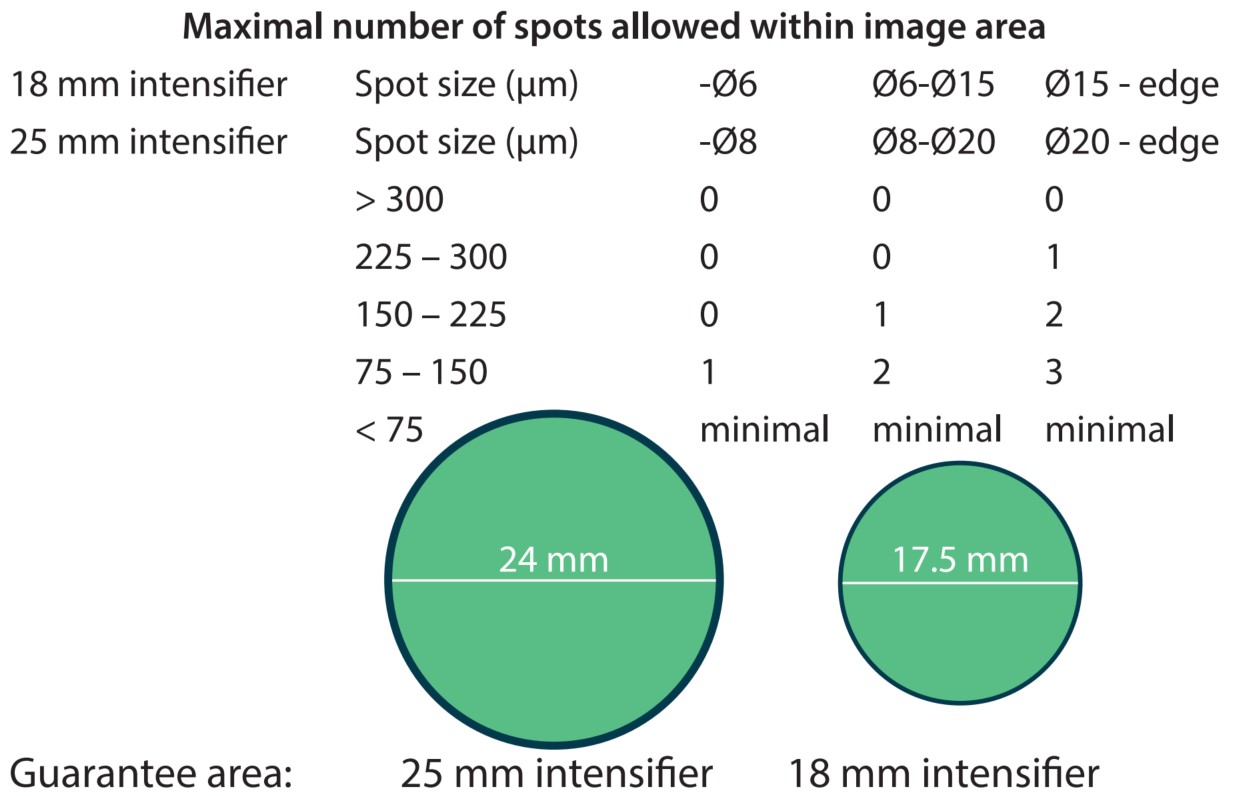

S20 和 S25 增压器质量黑点的数量，超过其周围区域的 20% 的对比度，小于或等于下面指示的数字。非圆形斑点的大小是根据与圆形斑点的面积相等来确定的。当两个点之间的距离小于任一点的最大尺寸时，这两个点被视为一个点。活动区域不应有亮点。		砷化镓和砷化镓增强器质量对比度超过其周围区域 30% 的深色和白色斑点不应超过保证区域的以下值。光斑大小定义为圆的直径，其面积等于光斑的面积。N/A 在下表中表示“不适用”。

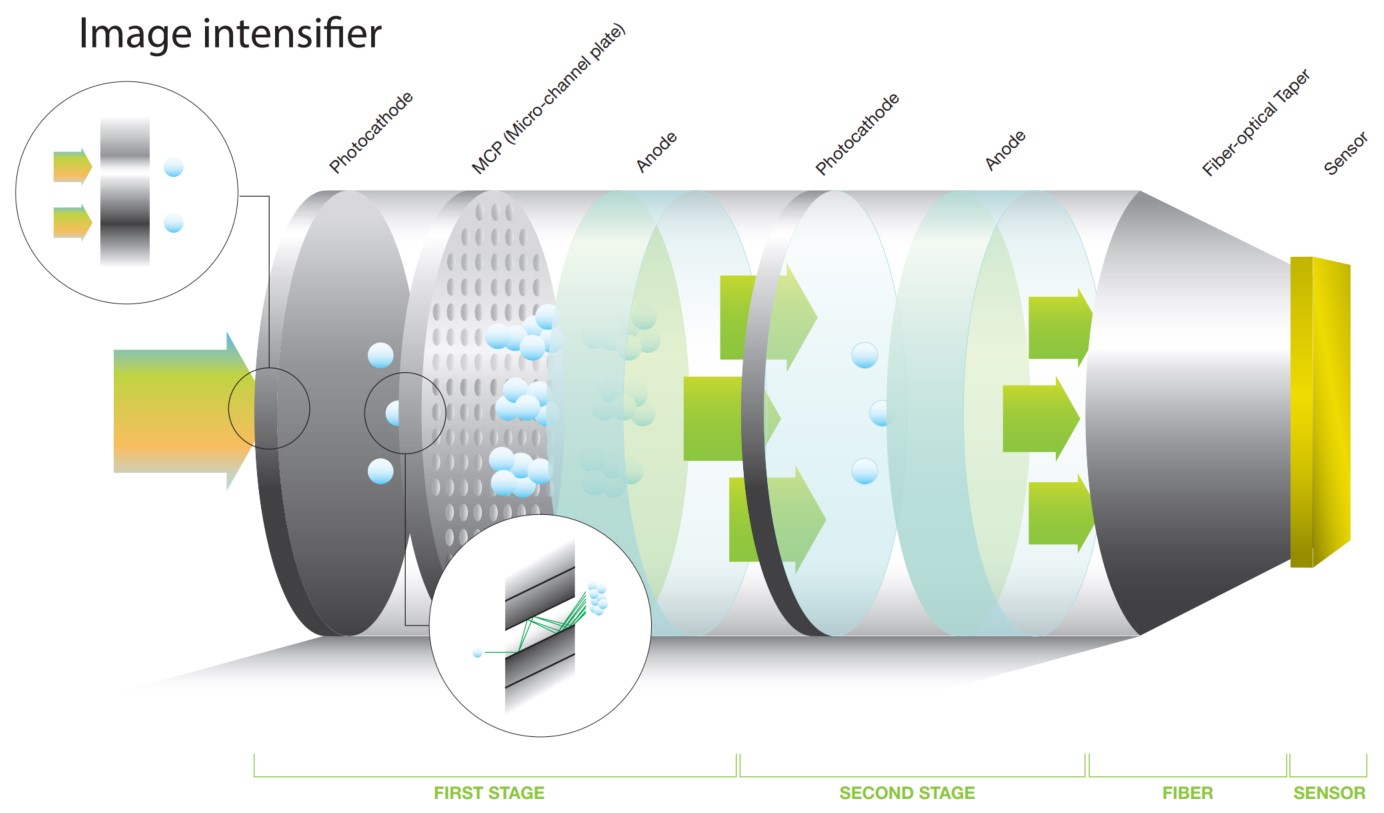

光子在光电阴极处转化为电子。它们通过电场加速向微通道板加速并撞击通道壁。根据通道两端的电压，二次发射会产生多个电子。

这团电子被加速到阳极屏，在那里电子被荧光粉层转换回光子。增强器的第二级（助推器）进一步增加了光强度。最后，光子通过光纤锥度传输到传感器。

型号指南
	HiCAM 500米/秒	HiCAM 540米/秒	HiCAM 1000S
帧率（全分辨率）	500帧/秒	540帧/秒	1000帧/秒
传感器分辨率	1280 x 1024 像素	1696 x 1710 像素	1280 x 1024 像素
内部存储器	HiCAM 500M：8 或 16 GB	HiCAM 540M：8 或 16 GB	N/A
流	HiCAM 500S：Camera Link	HiCAM 540S： CoaXPress	HiCAM 1000S：CoaXPress
位深度	8 位和 10 位	8 位	8 位和 12 位

产品规格和手册

产品手册链接：

相机规格
最大分辨率（像素）	1280 x 1024
分辨率（像素）	1280 x 1024	800 x 600	512 x 512
帧率（fps）	500	1200	2000
内部存储器选项	8 或 16 GB
像素大小	14 x 14 微米
计算机界面	千兆以太网
SDK 和 LabView 驱动程序	自选
ADC分辨率	8 或 10 位

门控属性
增益控制	√
闸门控制	√
快门控制	√	自选
门控脉冲宽度范围	40 ns – 2.5 s	< 3 ns – 10 s	10 ns – 2.5 s
得到的最小脉冲宽度（增量）	40 ns（10 ns）	< 3 ns （10 ps）	10ns（10ns）
脉冲重复率	100 kHz	300 kHz	300 kHz

图像增强器属性
第一阶段		S20 系列	S25 系列	砷化镓	砷化镓
最大响应波长（nm）		270–450	500–850	450–550	550–750
全光谱范围（nm）		200–800	200–900	350–900	300–750
发光灵敏度（μA/lm）	最小值类型	150 175	500 700	400 800	1000 1200
获得	最小值类型	1500 ph/ph 3000 lm/m2/lx	2200 ph/ph 7500 lm/m2/lx	2000 cd/m2/lx 3600 lm/m2/lx	5000 cd/m2/lx 11000 lm/m2/lx
峰值量子效率（%）	最小值类型	20	17	35 50	27
分辨率（lp/mm）	最小值类型	45 56	45 56	45 57	40 50
EBI （微升x）	最大值类型	0.1 0.25	0.1 0.25	0.03 0.3	0.03 0.3
输入窗口		石英	石英	硼硅酸盐玻璃	硼硅酸盐玻璃

		18 mm 增压器		25 mm 增强器
输入有效面积		12.78 x 12.68 毫米		17.75 x 17.61 毫米
输入窗口厚度		5.5 毫米		6.0 毫米

第二阶段		极小		典型
光子增益（ph/ph）		6		11

典型总增益		22000	50000	75000	100000

光电阴极

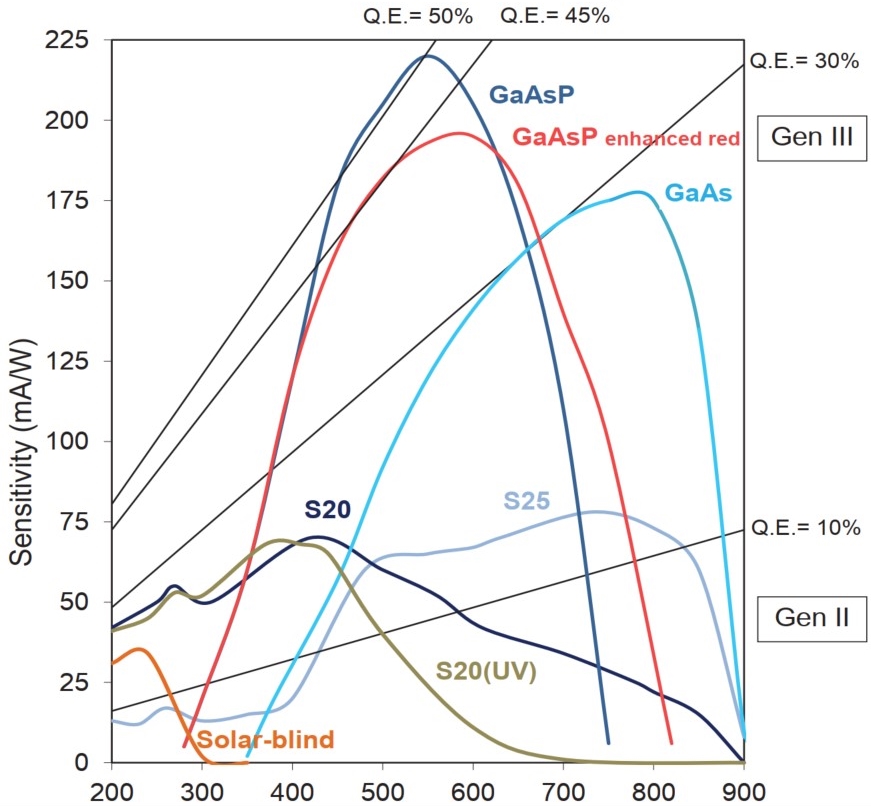

	光电阴极是图像增强器的入口。这是入射光子被转换为电子的地方。光电阴极材料的量子效率决定了这种转换对每个波长的效率。

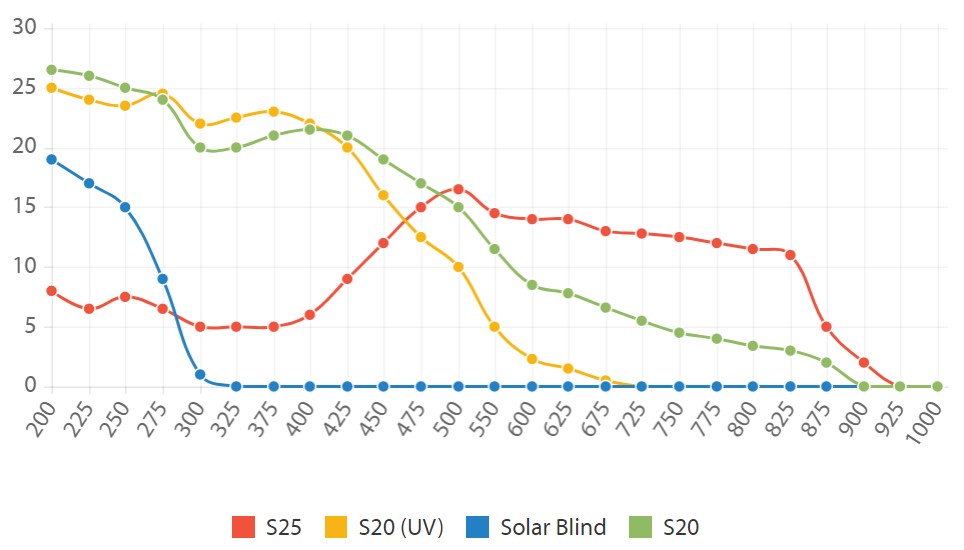

第二代图像增强器第二代图像增强器的光电阴极可以具有高达25%的量子效率。 S25 光电阴极仅适用于直径为 18 mm 的图像增强器。	典型 QE 第二代图像增强器的典型量子效率（%）与波长（nm）的关系。

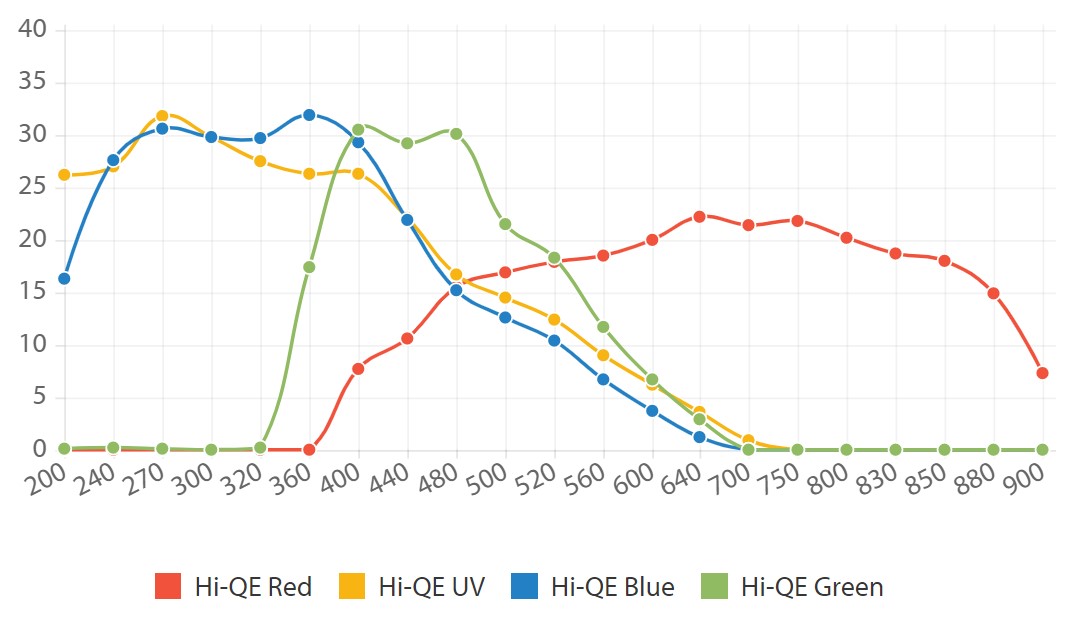

第二代高量化宽松形象增压器第二代高QE像增强器的光电阴极可以具有超过30%的量子效率。请注意，这些图像增强器仅适用于直径为 18 毫米的传感器。	典型 QE，200 ns 栅极宽度第二代高QE图像增强器的典型量子效率（%）与波长（nm）的关系。

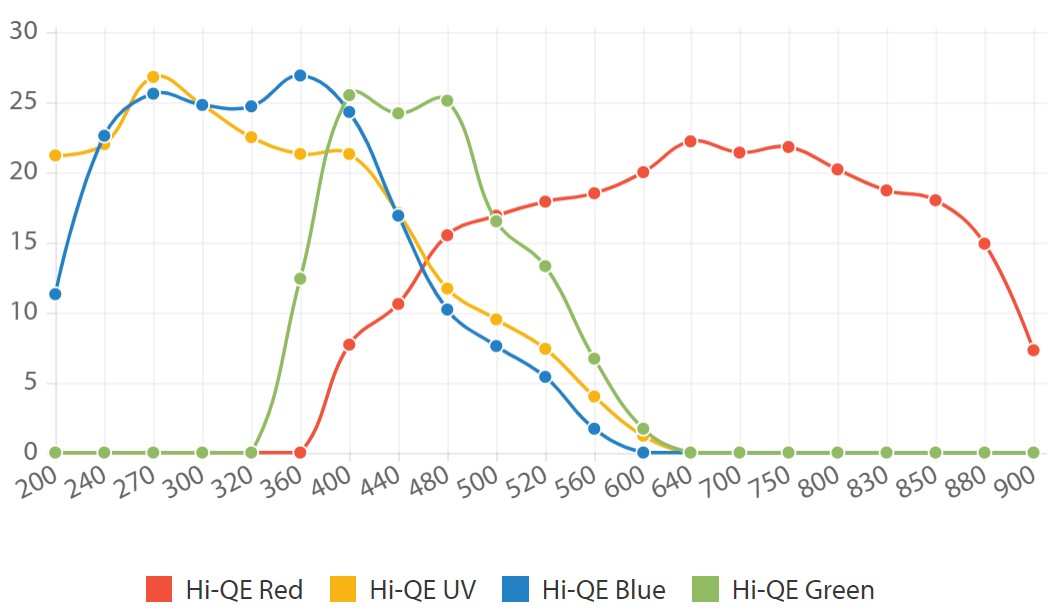

第二代快速选通高QE镜像增强器第二代高QE图像增强器的光电阴极可以具有超过25%的量子效率。请注意，这些图像增强器仅适用于直径为 18 毫米的传感器。	典型 QE，3 ns 栅极宽度第二代高QE图像增强器的典型量子效率（%）与波长（nm）的关系。

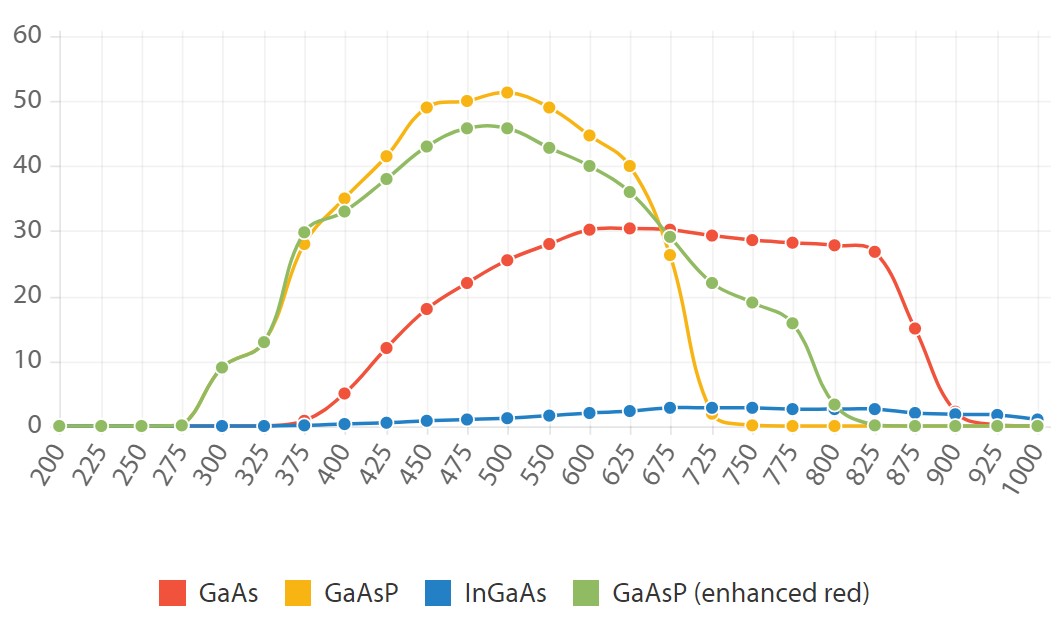

第三代图像增强器第三代图像增强器的光电阴极可以具有高达50%的量子效率。	典型QE 第三代图像增强器的典型量子效率（%）与波长（nm）的关系。

荧光粉

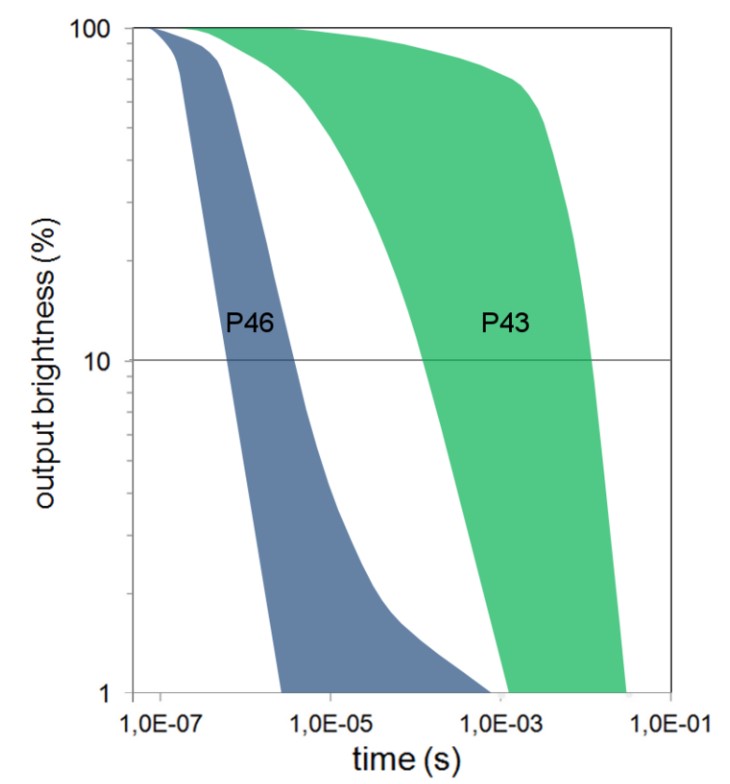

荧光粉衰减时间

图像增强器的阳极屏包含一层磷光材料。在电子的冲击下，荧光屏会发光。根据荧光粉的类型，发射光的强度会下降得更快。荧光粉的效率越高，其光强度在激发后衰减的速度就越慢。

我们的时间分辨相机和相机附件使用 P43 荧光粉。这种荧光粉的高发光效率增加了图像增强器输出端的光水平。这提高了结果图像的质量。

我们的高速摄像机和摄像机附件使用 P46 荧光粉。这种荧光粉的衰减时间很短，因此连续帧的光信号不会混淆。

P47 荧光粉可根据要求提供，当需要更快的衰减时间时。

荧光粉	发射光谱	效率（E/KV）	衰减至10%	衰减至1%

P43	545 nm	20	1.5 ms	3 ms
P46	530 nm	6	500 ns	2000 ns
P47	400 nm	4	100 ns	400 ns

显微镜相机

相机类别	分辨率	像素大小	每秒传输帧数	波长	注意
显微镜 TE 冷却 USB3.0 CCD 相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0CCD相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头	24MP and 61MP	5.94um and 3.76um	高达 190FPS	380nm -650nm	紫外线扩展可用
TE-冷却USB3.0 CMOS相机	10MP 至 45MP	4.63um 至 2.31um	高达 96FPS	380nm - 650nm	红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机	0.5MP / 0.5MP	6.9um / 9um	20FPS	380nm - 650nm	外部触发器
显微镜USB3.0 CMOS相机	0.5MP 至 45MP	6.9um 至 1.55um	高达 520FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型	1.3MP 至 10MP	9.7um 至 4.6um	高达 86FPS	200nm -1100nm
显微镜USB3.0 CMOS相机附ISP	1.5MP 至 45MP	3.4um 至 1.2um	高达 165FPS	380nm - 650nm	红外截止滤光片 / ISP
目镜USB3.0 CMOS相机	5MP	2um	30FPS	380nm - 650nm	红外截止滤光片
HDMI彩色CMOS相机	2MP 至 8MP		60FPS	380 - 1100nm
UV和NIR增强型CMOS相机	4.2/8MP, 2.1/4.1MP		高达 200FPS	200-1100nm	紫外或近红外增强

科学相机

类型	型号	波长	传感器类型	分辨率	像素大小	帧率	QE
X射线 sCMOS相机	XF95	80-1000eV	BSI sCMOS	2048 x 2048	22.5um or 13.3um	48	~100% 全范围
XUV/VUV相机	maxCam	1-300nm	BSI/FSI CCD	1024 x 255	26um		参考手册
高速sCMOS相机	Dhyana 2100	200-1100nm	FSI CMOS /单声道	5220(水平) x 4096(垂直)	4.5um x 4.5um	450fps@8bit	63%@520nm
高速sCMOS相机	Dhyana 9KTDI	200-1100nm	BSI sCMOS TDI/单声道	9072	5um x 5um	510kHZ@8bit	82%@550nm,
冷却高灵敏度sCMOS相机	95V2	200-1100nm	BSI sCMOS/单声道	2048(水平) x 2048(垂直)	11μm x 11μm	48fps@12bit 标准位	95%@560nm
	400BSI V2	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	74fps@CL, 40fps@USB3.0	95%@600nm
	400BSI V3	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	100fps@CL, 40fps@USB3.0	95%@600nm
	400D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2040(垂直)	6.5μm x 6.5μm	35fps@16bit	72%@595nm
	400DC	200-1100nm	FSI sCMOS/彩色r	2048(水平) x 2044(垂直)	6.5μm x 6.5μm	22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机	6060BSI	200-1100nm	BSI sCMOS/单声道	6144(水平) x 6144(V)	10μm x 10μm	26.4fps@12-bit 标准位	95%@580nm
	4040BSI	200-1100nm	BSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	90%@550nm
	6060FSI	200-1100nm	FSI sCMOS/单声道	6144(水平) x 6144(垂直)	10μm x 10μm	44fps@12-bit标准位	72%@550nm
	4040FSI	200-1100nm	FSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	74%@600nm
紧凑型工业 sCMOS相机	401D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	40fps@16bit, 45fps@8bit	72%@595nm
	401A-G	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	401A-U	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	201D	200-1100nm		2048(水平) x 1152(垂直)	6.5μm x 6.5μm	70fps@16bit, 80fps@8bit	72%@595nm

增强型 CMOS 相机

类型	时间分辨iCMOS	高速门控iCMOS相机		高速荧光iCMOS相机
类型	时间分辨iCMOS	540M/S	1000M/S	荧光 (1000 FPS)	荧光 (2000 FPS)
产品图片
帧率	162 帧/秒	540 帧/秒	1000 帧/秒	1000 帧/秒 - 7500 帧/秒	2000 帧/秒 - 6400 帧/秒
传感器分辨率	1920 x 1200 像素	1696 x 1710 像素	1280 x 1024 像素	1280 x 1024 像素	1920 x 1080 像素*
像素大小	5.86 x 5.86 µm	8 x 8 µm	6.6 x 6.6 µm	6.6 x 6.6 µm	10 x 10 µm
光子增益 (最大)	50000 lm/m^2/lx	11000 lm/m^2/lx	11000 lm/m^2/lx	36000 lm/m^2/lx	36000 lm/m^2/lx
门控重复率	100 or 300Khz	100khz	100khz	100khz	100khz
增压器	18mm 增压器	双极增压器	双极增压器	单极增压器	单极增压器
位深	10 位 and 12 位	8 位	8 and 12 位	8 and 12 位	8 位
最短曝光时间	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)

成像增强管

类型	时间分辨图像增强器		高速图像增强器
类型	型号 18	型号 25	型号 18	型号 25
产品图片
输入直径	18mm	25mm	18mm	25mm
有效面积	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复	100 kHz, 300 kHz 或 1 MHz	100 kHz, 300 kHz 或 1 MHz	100khz 或 300khz , 2.5 MHz 突发模式	100khz 或 300khz, 2.5 MHz 突发模式
Min. 栅极宽度	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)
帧率	高达 500 帧/秒	高达 500 帧/秒	高达 1,000,000 帧/秒	高达 1,000,000 帧/秒
光子增益	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000

短波、中波、长波红外相机

产品		光谱范围	分辨率	冷却	特征
短波红外相机		400-1700nm	1.3MP, 0.3MP	未冷却
中红外相机	中红外探测器	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	中红外摄像机	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	双波段探测器	3.7 至 4.8um\|7.7 至 9.5um	320*256px	冷却
长波红外相机	冷却 LWIR 探测器	7.7um 至 9.4um	0.08MP, 0.3MP	冷却
	冷却 LWIR 相机	7.7um 至 9.4um	0.3MP	冷却
	长波红外热像仪	8 至 14um	0.08MP, 0.3MP,1.5MP	未冷却	广泛的温度范围
	用于皮肤筛查的热像仪	8 至 14um	320*256px	未冷却	体温
	手机热像仪	8 至 14um	256*192px	未冷却	智能手机用
	紧凑型热像仪	8 至 14um	0.08MP, 0.3MP	未冷却	对于闭路电视，无人机
