高速荧光iCMOS相机

产品概述规格光电阴极和荧光粉相关产品联系下单！

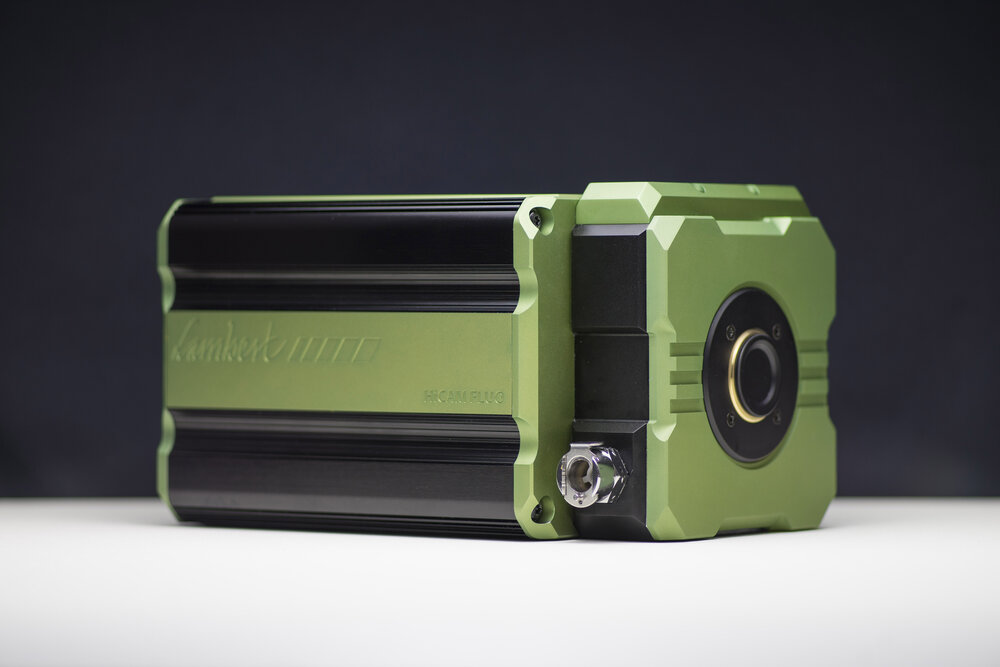

高速荧光iCMOS相机

HiCAM Fluo是一款多功能的流媒体摄像系统，专为荧光显微镜而设计。它具有 1.3 像素图像传感器，可以高帧率捕获详细的图像。得益于集成的光纤耦合图像增强器，它可以在弱光条件下运行，使其成为高速荧光显微镜的理想相机。增压器的制冷可显著降低噪音量。

凭借其门控图像增强器，可以减少相机的有效曝光时间。40 ns 的最小门宽增加了可以使用相机的光照水平范围。它还可以消除运动模糊并启用时间分辨滤波。

摄像机的无风扇设计可最大限度地减少振动，以确保清晰的图像。通过帕尔贴制冷图像增强器，可以实现非常低的噪声水平。与非制冷增强摄像机相比，噪声水平降低了多达 100 倍。

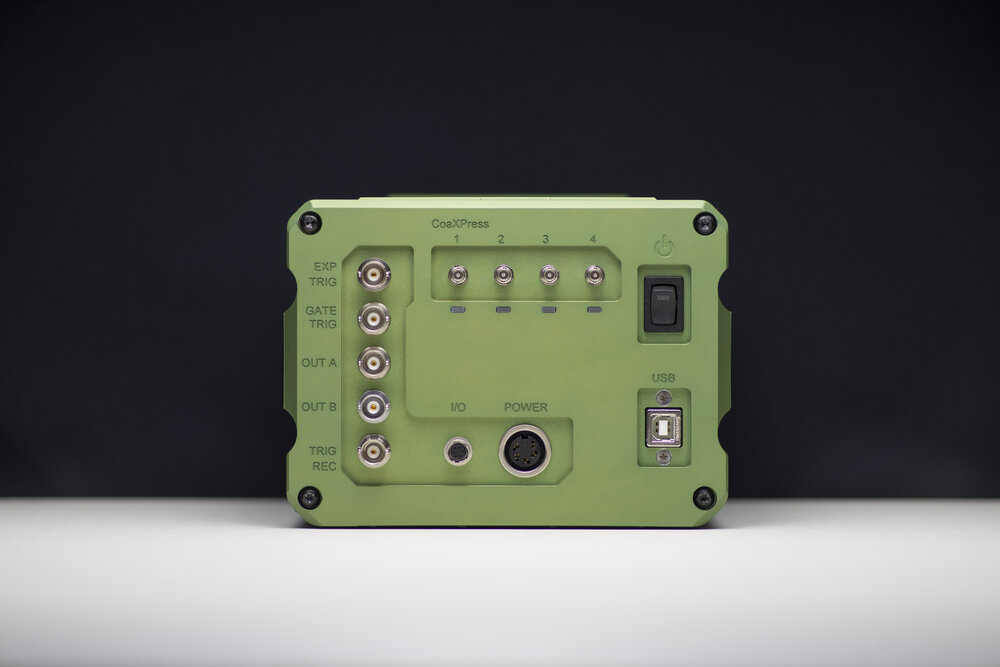

图像通过CoaXPress接口流式传输到计算机。这种高速接口使记录时间仅受硬盘空间限制。通过将相机连接到带有板载FPGA的图像采集卡，可以对流数据进行实时分析。

特征

● 易于耦合，灵活高效的镜头耦合到所有主要品牌的显微镜，配备C接口或F接口相机端口。

● 高分辨率图像增强器，第三代图像增强器，可在紫外、可见光或近红外中实现最高分辨

率和灵敏度。

● 短栅极脉冲宽度低至 40 ns （FWHM），抖动最小。

● 高栅极重复率，高达 100 kHz

● 紧凑型设计，便于您的成像或显微镜设置。

应用

● 高速荧光成像

● 生物和化学发光成像

● 时间分辨成像和光谱学

● 激光诱导荧光（LIF）

● 粒子图像测速法（PIV）

● 等离子体物理学

● 微流体

● 燃烧

应用

以 2000 fps 的速度录制斑马鱼心脏的帧。平均而言，斑马鱼的心脏每秒跳动 2 到 3 次。通过用DS_red荧光染料标记血细胞，可以记录一次心跳各个阶段的详细图像。

没有（左）和有（右）图像增强器冷却的铃兰样品的图像。

增强器灵敏度	荧光粉响应时间

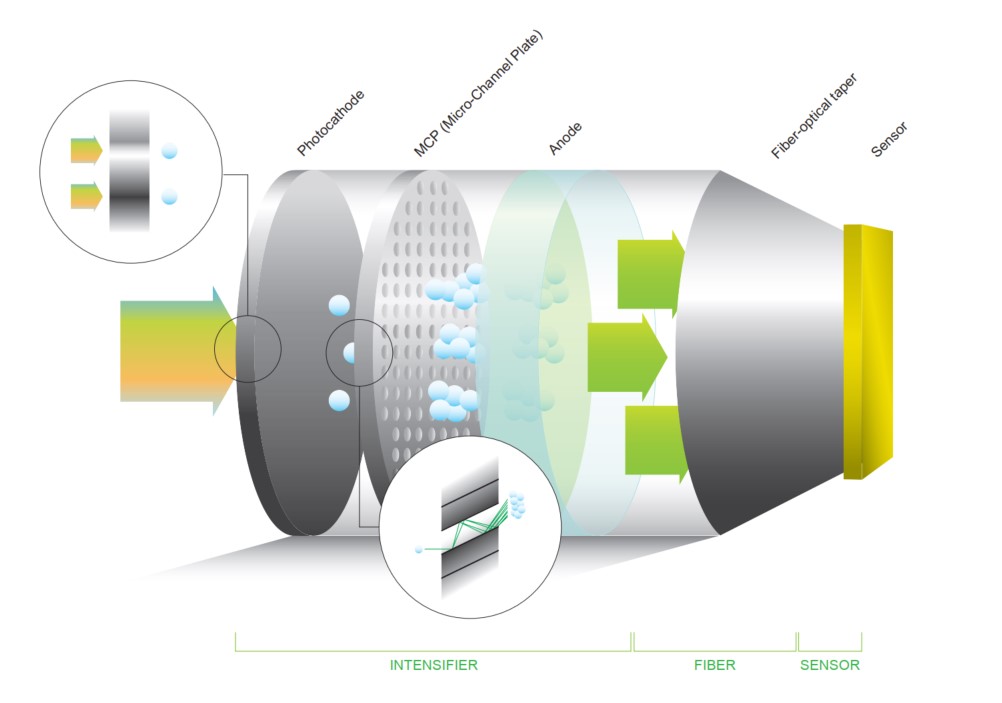

图像增强

光子在光电阴极处转化为电子。它们通过电场加速向微通道板加速并撞击通道壁。根据通道两端的电压，二次发射会产生多个电子。

这团电子被加速到阳极屏，在那里电子被荧光粉层转换回光子。这些光子通过光纤锥度传输到相机。

模型指南
	HiCAM Fluo，1000 帧/秒	HiCAM FLuo，2000 帧/秒
最大分辨率	1280 x 1024 像素	1920 x 1080 像素
帧率	全分辨率时为 1000 fps 1200 x 720 像素时为 1500 fps 640 x 480 像素时为 4000 fps 256 x 256 像素时为 7500 fps	全分辨率时为 2000 fps 1280 x 960 像素时为 2500 fps 640 x 480 像素时为 5100 fps 512 x 384 像素时为 6400 fps
像素大小	6.6 微米	10微米
像素深度	10 或 12 位	8 位
最短曝光时间	40纳秒	40纳秒
门控重复率	100 kHz	100 kHz
图像增强	以邻近为重点的图像增强器	以邻近为焦点的图像增强器*
光子增益（最大）	36000 lm/m^2/l	36000 lm/m^2/lx
计算机界面	流式 CoaXPress	流式 CoaXPress 2.0

产品规格和手册

产品手册链接：

通用相机规格
最大分辨率（像素）	1280 x 1024
分辨率（像素）	1280 x 1024	1200 x 720	约640 x 480
帧率（fps）	1000	1500	4000

最短曝光时间	2 微秒
像素大小	6.6 x 6.6 微米

计算机界面	CoaXPress
SDK 和 LabView 驱动程序	自选

门控属性
增益控制	√
闸门控制	√
阳极电流限制器	√
内部触发发生器	√
快门控制	√	自选
门控脉冲宽度范围	40 nm – 10 s	< 3 ns – 10 s
最小脉冲宽度（抖动）	40 ns （< 250 ps RMS）	< 3 ns （< 80 ps RMS）
脉冲宽度增量	10nm	10 ps
脉冲重复率	100 kHz	300 kHz、2.5 MHz 突发模式

图像增强器属性
图像增强	以接近为重点的第三代 GaAsP（无膜）
光子增益（最大值）	36000 lm/m2/lux
空间分辨率裸增强器	高达 62.5 lp/mm
磷	P46 （P20， P43 可根据要求提供）
输入窗口	硼硅酸盐玻璃
	18 mm Gen III 增强器	25 mm Gen III 增强器
输入有效面积	12.78 x 12.68 毫米	17.75 x 17.61 毫米
输入窗口厚度	5.5 毫米	6.0 毫米

光电阴极
	光电阴极是图像增强器的入口。这是入射光子被转换为电子的地方。光电阴极材料的量子效率决定了这种转换对每个波长的效率。

第二代图像增强器第二代图像增强器的光电阴极可以具有高达25%的量子效率。 S25 光电阴极仅适用于直径为 18 mm 的图像增强器。	典型 QE 第二代图像增强器的典型量子效率（%）与波长（nm）的关系。



第二代高量化宽松形象增压器第二代高QE像增强器的光电阴极可以具有超过30%的量子效率。请注意，这些图像增强器仅适用于直径为 18 毫米的传感器。	典型 QE，200 ns 栅极宽度第二代高QE图像增强器的典型量子效率（%）与波长（nm）的关系。



第二代快速选通高QE镜像增强器第二代高QE图像增强器的光电阴极可以具有超过25%的量子效率。请注意，这些图像增强器仅适用于直径为 18 毫米的传感器。	典型 QE，3 ns 栅极宽度第二代高QE图像增强器的典型量子效率（%）与波长（nm）的关系。



第三代图像增强器第三代图像增强器的光电阴极可以具有高达50%的量子效率。	典型QE 第三代图像增强器的典型量子效率（%）与波长（nm）的关系。

荧光粉

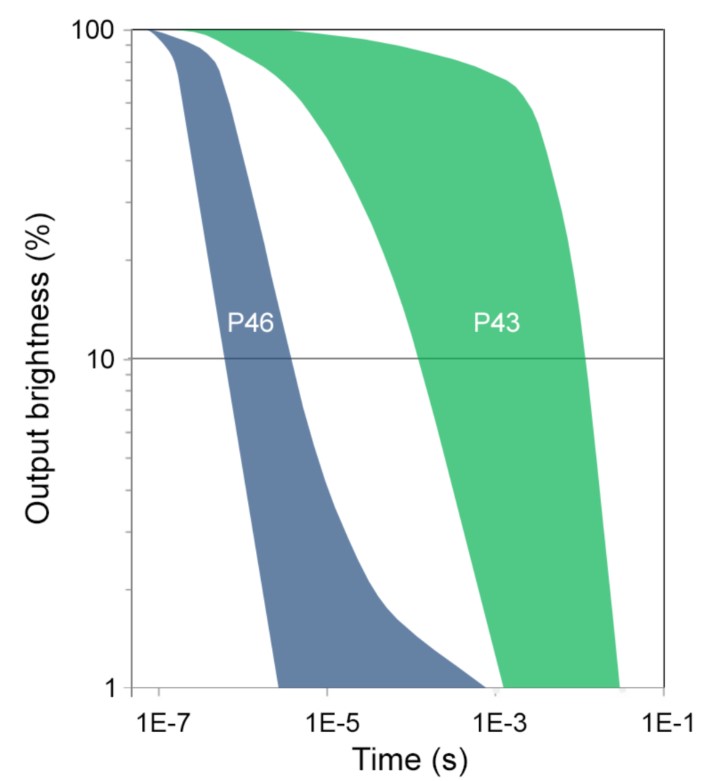

荧光粉衰减时间

图像增强器的阳极屏包含一层磷光材料。在电子的冲击下，荧光屏会发光。根据荧光粉的类型，发射光的强度会下降得更快。荧光粉的效率越高，其光强度在激发后衰减的速度就越慢。

我们的时间分辨相机和相机附件使用 P43 荧光粉。这种荧光粉的高发光效率增加了图像增强器输出端的光水平。这提高了结果图像的质量。

我们的高速摄像机和摄像机附件使用 P46 荧光粉。这种荧光粉的衰减时间很短，因此连续帧的光信号不会混淆。

P47 荧光粉可根据要求提供，当需要更快的衰减时间时。

荧光粉	发射光谱	效率（E/KV）	衰减至10%	衰减至1%

P43	545 nm	20	1.5 ms	3 ms
P46	530 nm	6	500 ns	2000 ns
P47	400 nm	4	100 ns	400 ns

显微镜相机

相机类别	分辨率	像素大小	每秒传输帧数	波长	注意
显微镜 TE 冷却 USB3.0 CCD 相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0CCD相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头	24MP and 61MP	5.94um and 3.76um	高达 190FPS	380nm -650nm	紫外线扩展可用
TE-冷却USB3.0 CMOS相机	10MP 至 45MP	4.63um 至 2.31um	高达 96FPS	380nm - 650nm	红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机	0.5MP / 0.5MP	6.9um / 9um	20FPS	380nm - 650nm	外部触发器
显微镜USB3.0 CMOS相机	0.5MP 至 45MP	6.9um 至 1.55um	高达 520FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型	1.3MP 至 10MP	9.7um 至 4.6um	高达 86FPS	200nm -1100nm
显微镜USB3.0 CMOS相机附ISP	1.5MP 至 45MP	3.4um 至 1.2um	高达 165FPS	380nm - 650nm	红外截止滤光片 / ISP
目镜USB3.0 CMOS相机	5MP	2um	30FPS	380nm - 650nm	红外截止滤光片
HDMI彩色CMOS相机	2MP 至 8MP		60FPS	380 - 1100nm
UV和NIR增强型CMOS相机	4.2/8MP, 2.1/4.1MP		高达 200FPS	200-1100nm	紫外或近红外增强

科学相机

类型	型号	波长	传感器类型	分辨率	像素大小	帧率	QE
X射线 sCMOS相机	XF95	80-1000eV	BSI sCMOS	2048 x 2048	22.5um or 13.3um	48	~100% 全范围
XUV/VUV相机	maxCam	1-300nm	BSI/FSI CCD	1024 x 255	26um		参考手册
高速sCMOS相机	Dhyana 2100	200-1100nm	FSI CMOS /单声道	5220(水平) x 4096(垂直)	4.5um x 4.5um	450fps@8bit	63%@520nm
高速sCMOS相机	Dhyana 9KTDI	200-1100nm	BSI sCMOS TDI/单声道	9072	5um x 5um	510kHZ@8bit	82%@550nm,
冷却高灵敏度sCMOS相机	95V2	200-1100nm	BSI sCMOS/单声道	2048(水平) x 2048(垂直)	11μm x 11μm	48fps@12bit 标准位	95%@560nm
	400BSI V2	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	74fps@CL, 40fps@USB3.0	95%@600nm
	400BSI V3	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	100fps@CL, 40fps@USB3.0	95%@600nm
	400D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2040(垂直)	6.5μm x 6.5μm	35fps@16bit	72%@595nm
	400DC	200-1100nm	FSI sCMOS/彩色r	2048(水平) x 2044(垂直)	6.5μm x 6.5μm	22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机	6060BSI	200-1100nm	BSI sCMOS/单声道	6144(水平) x 6144(V)	10μm x 10μm	26.4fps@12-bit 标准位	95%@580nm
	4040BSI	200-1100nm	BSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	90%@550nm
	6060FSI	200-1100nm	FSI sCMOS/单声道	6144(水平) x 6144(垂直)	10μm x 10μm	44fps@12-bit标准位	72%@550nm
	4040FSI	200-1100nm	FSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	74%@600nm
紧凑型工业 sCMOS相机	401D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	40fps@16bit, 45fps@8bit	72%@595nm
	401A-G	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	401A-U	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	201D	200-1100nm		2048(水平) x 1152(垂直)	6.5μm x 6.5μm	70fps@16bit, 80fps@8bit	72%@595nm

增强型 CMOS 相机

类型	时间分辨iCMOS	高速门控iCMOS相机		高速荧光iCMOS相机
类型	时间分辨iCMOS	540M/S	1000M/S	荧光 (1000 FPS)	荧光 (2000 FPS)
产品图片
帧率	162 帧/秒	540 帧/秒	1000 帧/秒	1000 帧/秒 - 7500 帧/秒	2000 帧/秒 - 6400 帧/秒
传感器分辨率	1920 x 1200 像素	1696 x 1710 像素	1280 x 1024 像素	1280 x 1024 像素	1920 x 1080 像素*
像素大小	5.86 x 5.86 µm	8 x 8 µm	6.6 x 6.6 µm	6.6 x 6.6 µm	10 x 10 µm
光子增益 (最大)	50000 lm/m^2/lx	11000 lm/m^2/lx	11000 lm/m^2/lx	36000 lm/m^2/lx	36000 lm/m^2/lx
门控重复率	100 or 300Khz	100khz	100khz	100khz	100khz
增压器	18mm 增压器	双极增压器	双极增压器	单极增压器	单极增压器
位深	10 位 and 12 位	8 位	8 and 12 位	8 and 12 位	8 位
最短曝光时间	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)

成像增强管

类型	时间分辨图像增强器		高速图像增强器
类型	型号 18	型号 25	型号 18	型号 25
产品图片
输入直径	18mm	25mm	18mm	25mm
有效面积	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复	100 kHz, 300 kHz 或 1 MHz	100 kHz, 300 kHz 或 1 MHz	100khz 或 300khz , 2.5 MHz 突发模式	100khz 或 300khz, 2.5 MHz 突发模式
Min. 栅极宽度	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)
帧率	高达 500 帧/秒	高达 500 帧/秒	高达 1,000,000 帧/秒	高达 1,000,000 帧/秒
光子增益	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000

短波、中波、长波红外相机

产品		光谱范围	分辨率	冷却	特征
短波红外相机		400-1700nm	1.3MP, 0.3MP	未冷却
中红外相机	中红外探测器	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	中红外摄像机	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	双波段探测器	3.7 至 4.8um\|7.7 至 9.5um	320*256px	冷却
长波红外相机	冷却 LWIR 探测器	7.7um 至 9.4um	0.08MP, 0.3MP	冷却
	冷却 LWIR 相机	7.7um 至 9.4um	0.3MP	冷却
	长波红外热像仪	8 至 14um	0.08MP, 0.3MP,1.5MP	未冷却	广泛的温度范围
	用于皮肤筛查的热像仪	8 至 14um	320*256px	未冷却	体温
	手机热像仪	8 至 14um	256*192px	未冷却	智能手机用
	紧凑型热像仪	8 至 14um	0.08MP, 0.3MP	未冷却	对于闭路电视，无人机

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		HiCAM-FLUO-1000 High-speed iCMOS Camera, 1280 x 1024 pixels, 1000 fps at full resolution, pixel size 6.6um		4-6 Weeks	Request for quote
		HiCAM-FLUO-2000 High-speed iCMOS Camera, 1920 x 1080 pixels, 2000 fps at full resolution, pixel size 10um		4-6 Weeks	Request for quote
