显微镜USB3.0CMOS摄像头与ISP | 瑆创光学电子商店

Products / 成像 /显微镜相机 /显微镜CMOS摄像头(紫外一近红外) /显微镜USB3.0CMOS摄像头与ISP /
显微镜USB3.0CMOS摄像头与ISP
产品概述 选型指南 显微镜配置 镜头选择 相关产品 联系下单！

带ISP的显微镜USB3.0 CMOS相机– MCMOS-ISP系列采用SONY Exmor CMOS传感器作为图像采集设备，使用USB3.0作为传输接口。



MCMOS-ISP系列硬件分辨率范围从1.5M到45M，并配有集成的CNC铝合金紧凑外壳。



MCMOS-ISP系列集成了12位超精细硬件图像信号处理器视频流水线（Ultra-Fine HISP VP），用于去马赛克、自动曝光、增益调整、一键白平衡、色度调整、饱和度调整、伽马校正、亮度调整、对比度调整、拜耳，最后形成8/12位输出的RAW数据。这将把较重的处理负担从PC转移到超细HISP VP，并大大加快处理速度。





MCMOS-ISP系列配备先进的视频和图像处理应用程序，提供Windows/Linux/macOS/Android多平台SDK（原生C/C++、C#/VB.NET、Python、Java、DirectShow、Twain等）;



MCMOS-ISP系列可广泛应用于明场光环境和显微镜图像捕获和分析，帧率更高。

特征





- 索尼 Exmor、Exmor R（背照式）、Exmor RS CMOS 传感器，带 USB3.0 接口;

- 实时8/12位深度开关（取决于传感器）;

- 超精细 HISP VP 和 USB3.0 5 Gbps 接口，确保高帧率;

-超高灵敏度，高达2188mV（IMX264）;

- 通过使用列并联 A/D 转换实现超低噪声和低功耗;

- 硬件分辨率在1.5M至45M之间;

- 卷帘快门或全局快门;

- 标准C-Mount相机;

- CNC铝合金外壳;

- 具有先进的视频和图像处理应用程序;

- 提供Windows/Linux/Mac OS多平台SDK;

- 原生 C/C++、C#/VB.Net、DirectShow、Twain、LabView。







产品规格和手册

产品手册链接：

其他技术规格MCMOS-ISP系列
光谱范围 380-650nm（带红外截止滤光片）
白平衡 ROI 白平衡/手动温度色调调整/单色传感器的数值孔径
色彩技术 用于单色传感器的超细彩色引擎/数值孔径
捕获/控制 SDK

Windows/Linux/macOS/Android多平台SDK（原生C/C++、

C#/VB.NET、Python、Java、DirectShow、Twain 等）
记录系统 静态图片和视频
冷却系统* 自然的
操作环境
工作温度（摄氏度） - 10~50
储存温度（摄氏度） - 20~60
工作湿度 30~80%相对湿度
储存湿度 10~60%相对湿度
电源 DC 5V over PC USB 端口
软件环境
操作系统 ® Microsoft Windows® XP / Vista / 7 / 8 /10 /11 （32 和 64 位）
OSx（Mac OS X）
Linux
电脑要求 CPU：等于 Intel Core2 2.8GHz 或更高
内存：2GB以上
USB端口：USB3.0高速端口
显示屏：17 英寸或更大
光盘



尺寸









MCMOS-ISP 系列机身由坚固的 CNC 铝合金制成，确保了重型主力解决方案。该相机采用高质量 IR-CUT 设计，可保护相机传感器。不包括活动部件。与其他工业相机解决方案相比，这种设计确保了坚固耐用的解决方案，并具有更长的使用寿命。

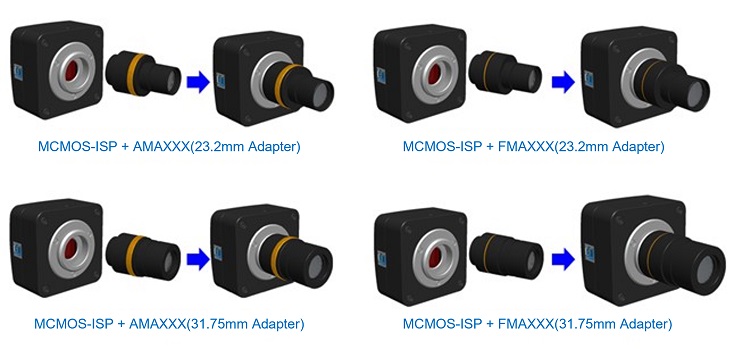

MCMOS-ISP系列的扩展，带显微镜或望远镜适配器

扩展 图片
C-mount 相机

机器视觉;医学影像;
半导体设备;测试仪器;
文档扫描仪;二维条码阅读器;
网络摄像头和安全视频;
显微镜成像;
显微镜相机

望远镜相机






订购信息





型号指南

订货号 传感器和尺寸(mm)* 像素(μm) G 灵敏度暗信号
帧率/分辨率
分档 暴露
MCMOS-ISP45000KPA
IP145000A		 45M/IMX294(C)
1.4“ (18.93x13.00)		 2.315 x2.315 108mv with 1/30s
0.03mv with 1/30s		 8.1@8176x5616
30.0@4088x2808
8.1@7408x5556
33.0@4088x2808
10.4@8176x4320
34.7@4096x2160
62.5@2048x1080
86.5@1344x720		 1x1(3:2)
2x2(3:2)
1x1(4:3)
2x2(4:3)
1x1(17:9)
2x2(17:9)
3x3(17:9)
4x4(17:9)		 0.1ms~15s
MCMOS-ISP45000KPB
IP145000B		 45M/IMX492(C)
1.4“ (18.93x13.00)		 2.315 x2.315 108mv with 1/30s
0.03mv with 1/30s		 8.1@8176x5616 1x1 0.1ms~15s
MCMOS-ISP32000KPA
IP132000A		 32M/IMX294(C)
1.15“ (12.96x12.96)		 2.315 x2.315 108mv with 1/30s
0.03mv with 1/30s		 8.1@5600x5600
30.0@2800x2800
30.0@1400x1400		 1x1
2x2
4x4		 0.1ms~15s
MCMOS-ISP21000KPA
IP121000A		 21M/IMX269(C)
4/3”(17.4x13.1)		 3.3 x3.3 399mv with 1/30s
0.1mv with 1/30s		 17@5280x3954
17@3952x3952
56@2640x1976
67@1760x1316
192@584x438		 1x1
1x1
2x2
3x3
9x9		 0.1ms~15s
MCMOS-ISP20000KPA
IP120000A		 20M/IMX183(C)
1 “(13.06x8.76)		 2.4 x2.4 462mv with 1/30s
0.21mv with 1/30s		 15@5440x3648
50@2736x1824
60@1824x1216		 1x1
2x2
3x3		 0.1ms~15s
MCMOS-ISP20000KPC
IP120000C		 20M/IMX183(C)
1 “(13.06x8.76)		 2.4 x2.4 462mv with 1/30s
0.21mv with 1/30s		 20@5440x3648
48@2736x1824
58@1824x1216		 1x1
2x2
3x3		 0.1ms~15s
MCMOS-ISP18000KPA
IP118001A		 18M/SONY Special(C)
1/2.2 “(5.86x4.46)		 1.2 x1.2 130mv with 1/30s
0.1mv with 1/30s		 17@4880x3720
40@2448x1836
50@1728x1296		 1x1
2x2
3x3		 0.1ms~15s
MCMOS-ISP15600KPA
IP115600A

15.6M/SONY Special (C)

1.1 “(13.0x13.0)

 3.3 x3.3 399mv with 1/30s
0.1mv with 1/30s		 17@3952x3952
56@1976x1976
67@1316x1316		 1x1
2x2
3x3		 0.1ms~15s
MCMOS-ISP12300KPA
IP112300A		 12.3M/IMX304(C, GS)
1.1”(14.13x10.35)		 3.45x3.45 1146mv with 1/30s
0.1mv with 1/30s		 23.4@4096x3000
46.3@2048x1500		 1x1
1x1		 0.244ms~15s
MCMOS-ISP12000KPA
IP112000A		 12M/IMX226(C)
1/1.7“(7.40x5.55)		 1.85x1.85 280mv with 1/30s
0.1mv with 1/30s		 25@4000x3000
50@2048x1080		 1x1
2x2		 0.1ms~15s
MCMOS-ISP12000KPB
IP112000B		 12M/IMX577(C)
1/2“(6.29x4.71)		 1.55x1.55 250mv with 1/30s
0.25mv with 1/30s		 30@4056x3040
60@2028x1520
120@1014x760		 1x1
2x2
4x4		 0.1ms~15s
MCMOS-ISP09000KPA
IP109000A		 9.0M/IMX305(C, GS)
1“ (14.13x7.45)		 3.45x3.45 1146mv with 1/30s
0.15mv with 1/30s		 34@4096x2160
60@2048x1080		 1x1
1x1		 0.1ms~15s
MCMOS-ISP09000KPB
IP109000B		 9.0M/IMX533(C)
1“ (11.31x11.28)		 3.76x3.76 535mv with 1/30s
0.04mv with 1/30s		 40@3008x3000
123@1488x1500
186@992x998		 1x1
2x2
3x3		 0.1ms~15s
MCMOS-ISP08300KPA
IP108300A		 8.3M/IMX274(C)
1/2.5”(6.22x3.50)		 1.62x1.62 236mv with 1/30s
0.1mv with 1/30s		 32@3840x2160
65@1920x1080		 1x1
2x2		 0.244ms~15s
MCMOS-ISP08300KPB
IP108300B		 8.3M/IMX334(C)
1/1.8”(7.68x4.32)		 2.0x2.0 505mv with 1/30s
0.1mv with 1/30s		 35@3840x2160
60@1920x1080		 1x1
2x2		 0.02ms~15s
MCMOS-ISP08300KPC
IP108300C		 8.3M/IMX485(C)
1/1.2”(11.14x6.26)		 2.9x2.9 2188mv with 1/30s
0.15mv with 1/30s		 45@3840x2160
70@1920x1080		 1x1
2x2		 0.02ms~15s
MCMOS-ISP08300KPD
IP108300D		 8.3M/IMX585(C)
1/1.2”(11.14x6.26)		 2.9x2.9 5970(mV/lx/s)
0.13mv with 1/30s		 45@3840x2160
70@1920x1080		 1x1
2x2		 0.02ms~15s
MCMOS-ISP08300KPE
IP108300E		 8.3M/IMX678(C)
1/1.8”(7.68x4.32)		 2.0x2.0 3541(mV/lx/s)
0.15mv with 1/30s		 45@3840x2160
70@1920x1080		 1x1
2x2		 0.02ms~15s
MCMOS-ISP08000KPA
IP108000A		 8.0M/IMX294(C)
1.15 “(13.00x13.00)		 4.63 x4.63 419mv with 1/30s
0.12mv with 1/30s		 30@2808x2808(14bit)
139@1392x1392
139@696x696		 1x1
2x2
4x4		 0.1ms~15s
MCMOS-ISP06300KPA
IP106300A		 6.3M/IMX178(C)
1/1.8“ (7.37x4.92)		 2.4x2.4 425mv with 1/30s
0.15mv with 1/30s		 30@3072 x2048
38@1536x 1024		 1x1
2x2		 0.1ms~15s
MCMOS-ISP06300KPB
IP106300B		 6.3M/IMX178(C)
1/1.8“ (7.37x4.92)		 2.4x2.4 425mv with 1/30s
0.15mv with 1/30s		 59@3072 x2048
59@1536x 1024		 1x1
2x2		 0.02ms~15s
MCMOS-ISP05000KPA
IP105000A		 5.0M/IMX264(C, GS)
2/3” (8.45x7.07)		 3.45x3.45 1146mv with 1/30s
0.15mv with 1/30s		 35@2448x2048
50@1224x1024		 1x1
1x1		 0.1ms~15s
MCMOS-ISP03100KPA
IP103100A		 3.1M/IMX265(C, GS)
1/1.8“ (7.07x5.30)		 3.45x3.45 1146mv with 1/30s
0.15mv with 1/30s		 53@2048x1536
85@1024x768		 1x1
1x1		 0.1ms~15s
MCMOS-ISP03100KPB
IP103100B		 3.1M/IMX123(C)
1/2.8“ (5.12x3.84)		 2.5x2.5 600mv with 1/30s
0.15mv with 1/30s		 50@2048x1536
50@1920x1080		 1x1
1x1		 0.1ms~15s
MCMOS-ISP02100KPA
IP102100A		 2.1M/IMX482(C)
1/1.2”(11.14x6.26)		 5.8x5.8 8935mv with 1/30s
0.6mv with 1/30s		 96@1920x1080 1x1 14us~15s
MCMOS-ISP02000KPA
IP102000A		 2M/IMX385(C)
1/2“ (7.2x4.05)		 3.75x3.75 2350mv with 1/30s
0.15mv with 1/30s		 125@1920x1080 1x1 0.1ms~15s
MCMOS-ISP01500KPA
IP101500A		 1.5M/IMX273(C, GS)
1/2.9“ (4.968x3.726)		 3.45x3.45 1146mv with 1/30s
0.15mv with 1/30s		 164@1440x1080
320@720x540		 1x1
2x2		 0.1ms~15s

* C：颜色;M：单色;GS：全局快门;默认快门：卷帘快门

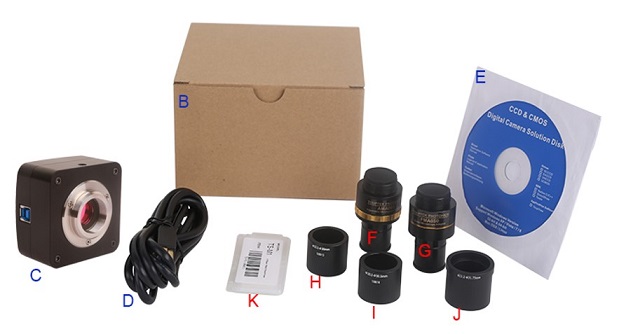

包装信息









标准封装
A 纸箱长：50cm 宽：30cm 高：30cm （20pcs， 12~17Kg/箱），照片中未显示
B 礼盒长：15cm 宽：15cm 高：10cm （0.58~0.6Kg/盒）
C 一台MCMOS-ISP系列摄像机
D 高速USB3.0 A公转B公镀金连接器线/2.0m
E CD（驱动程序和实用软件，Ø12cm）
可选配件
F 可调节镜头适配器 C-mount 至直径 23.2mm 目镜管
C-mount 至直径 31.75mm 目镜管
G 固定镜头适配器 C-mount 至直径 23.2mm 目镜管
C-mount 至直径 31.75mm 目镜管
H 108015（直径23.2mm至30.0mm环）/30mm目镜管的转接环
I 108016（直径23.2mm至30.5mm环）/30.5mm目镜管的转接环
J 108016（直径23.2mm至30.5mm环）/30.5mm目镜管的转接环
K 校准套件 106011/TS-M1 （X=0.01mm/100Div.）;
106012/TS-M2（X，Y=0.01mm/100Div.）;
106013/TS-M7（X=0.01mm/100Div.， 0.10mm/100Div.）

注意：对于 F 和 G 可选项目，请指定您的相机类型（C 接口、显微镜相机或望远镜相机）、SIMTRUM

将帮助您确定适合您应用的显微镜或望远镜相机适配器。




三目数码显微镜

步骤 1 将 C 接口相机和适配器连接到直光电管

步骤 2 将 C 接口相机和适配器连接到第3个目镜管或其他 2 个目镜管





双目数码显微镜

步骤1 从眼管或目镜管上取下目镜







步骤 2 将相机适配器安装（拧）到 C 接口相机



步骤3 将目镜相机安装（插入）到眼管或目镜管中





双目数码显微镜

1，标准C型接口：直径1英寸（25.4mm）内螺纹

2，标准C接口：直径1英寸（25.4mm）公头

3，相机适配器连接器：尺寸因显微镜品牌而异

4、直型光电管：尺寸因显微镜品牌而异

5，中继镜头：标准目镜连接器尺寸，直径23.2mm（公头）

6、第三眼管：标准目镜连接器尺寸，直径23.2mm（母头）

7，目镜筒：标准目镜连接器尺寸，直径23.2mm（母头）




1/2” 2MP 100lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0420MM 4 F2.0-F16 -2.80% 90° 77.4° 61.8°  0.1m-∞ -- C
TPL-0614MM 6 F1.4-F16 -1.00% 68° 56.6° 43.8°  0.1m-∞ M30.5x0.5 C
TPL-0814MM 8 F1.4-F16 -0.70% 54° 43.8° 33.6°  0.1m-∞ M30.5x0.5 C
2/3” 2MP 100lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1214MM 12 F1.4-F16 -1.00% 48.86° 39.94° 30.44°  0.1m-∞ M30.5x0.5 C
TPL-1614MM 16 F1.4-F16 -1.00% 36° 29.12° 22.02° 0.2m-∞ M30.5x0.5 C
TPL-2514MM 25 F1.4-F32 -1.00% 24.18° 19.42° 14.6° 0.3m-∞ M30.5x0.5 C
TPL-3514MM 35 F1.4-F32 -1.00% 17.9° 14.4° 10.8° 0.5m-∞ M30.5x0.5 C
TPL-5020MM 50 F2.0-F16 0.40% 12.7° 10.2° 7.7° 1m-∞ M30.5x0.5 C
TPL-7524MM 75 F2.4-F22 0.65% 8.32° 6.7° 5.02° 1m-∞ M34x0.5 C
TPL-7525MM 75 F2.5 0.20% 5.31° 4.23° 3.15° 0.18X-0.38X M30.5x0.5 C
1” 2MP 100lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0614MLM 6 F1.4-F32 -19.00% 112° 88.66° 72.89° 0.15m-∞ M43x0.75 C
2/3” 3MP 120lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0814M3M 8 F1.4-F16 0.70% 64.26° 53.76° 41.66°  0.1m-∞ M37x0.5 C
TPL-0918M3M 9 F1.8-F16 -0.50% 61.85° 51.22° 39.54°  0.1m-∞ M27x0.5 C
TPL-1218M3M 12 F1.8-F16 -0.30% 47.7° 39° 29.8°  0.1m-∞ M27x0.5 C
TPL-1618M3M 16 F1.8-F16 -0.35% 36.8° 29.8° 22.5°  0.1m-∞ M27x0.5 C
TPL-2518M3M 25 F1.8-F16 -0.10% 23.3° 18.8° 14.2° 0.15m-∞ M27x0.5 C
TPL-3518M3M 35 F1.8-F16 -0.10% 16.04° 12.8° 9.6° 0.25m-∞ M27x0.5 C
TPL-5018M3M 50 F1.8-F16 -0.10% 11.52° 9.14° 6.86° 0.5m-∞ M27x0.5 C

TPL-1618M3M-A

(超短 TTL)

 16 F1.8-F16 -1.98% 38.09° 30.69° 23.13° 0.3m-∞ M25.5x0.5 C
1/2” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0414M5M 4 F1.4-F32 -1.50% 85° 75.12° 58.76°  0.1m-∞ M52x0.75 C
TPL-0614M5M 6 F1.8-F16 -1.00% 64.48° 53.8° 41.6°  0.1m-∞ M35.5x0.5 C
2/3” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0814M5M 8 F1.4-F16 -1.00% 66.2° 55.24° 42.78°  0.1m-∞ M35.5x0.5 C
TPL-1214M5M 12 F1.4-F22 -0.30% 47.1° 39.58° 29.44°  0.1m-∞ M35.5x0.5 C
TPL-1614M5M 16 F1.4-F22 -0.30% 36.6° 29.78° 22.6°  0.1m-∞ M35.5x0.5 C
TPL-2514M5M 25 F1.4-F16 -0.10% 23.6° 19.04° 14.32° 0.2m-∞ M35.5x0.5 C
TPL-3514M5M 35 F1.4-F16 -0.05% 17.4° 14° 10.6° 0.15m-∞ M35.5x0.5 C
TPL-5020M5M 50 F2.0-F32 -0.10% 12.36° 9.92° 7.45° 0.4m-∞ M35.5x0.5 C
TPL-7520M5M 75 F2.0-F32 -0.10% 8.36° 6.72° 5.04° 0.8m-∞ M40.5x0.5 C
1” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-06520ML5M 6.5 F2.0 -10.50% 106.4° 94° 76°  0.1m-∞ M52x0.75 C
TPL-1218ML5M 12 F1.8-F32 -1.10% 64.4° 53.6° 41.6° 0.2m-∞ M77x0.75 C
TPL-1620ML5M 16 F2.0-F22 0.50% 51.5° 41.84° 32.4° 0.5m-∞ M34x0.5 C
TPL-2020ML5M 20 F2.0-F22 -0.80% 43.2° 34.9° 26.6° 0.3m-∞ M37.5x0.5 C
TPL-2520ML5M 25 F2.0-F32 -0.20% 34.8° 27.94° 21.14° 0.3m-∞ M43x0.75 C
4/3” 5MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1224MX5M 12 F2.4-F22 -4.00% 86.06° 71.03° 55.9° 0.3m-∞ M77x0.75 C
TPL-1620MX5M 16 F2.0-F32 -2.50% 67.39° 56.33° 43.5°  0.1m-∞ M72x0.75 C
TPL-2520MX5M 25 F2.0-F32 -1.40% 48.2° 37.4° 28.6° 0.15m-∞ M35.5x0.5 C
TPL-3520MX5M 35 F2.0-F22 -1.10% 36° 27.76° 20.98° 0.2m-∞ M37.5x0.5 C
2/3” 6MP 170lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0820M6M 8 F2.0-F16 0.45% 69° 57.62° 44.83°  0.1m-∞ M58x0.75 C
TPL-1220M6M 12 F2.0-F16 1.00% 48.22° 39.4° 29.92°  0.1m-∞ M37.5x0.5 C
TPL-1620M6M 16 F2.0-F16 0.60% 36.7° 29.6° 22.3°  0.1m-∞ M30.5x0.5 C
TPL-2520M6M 25 F2.0-F16 -0.25% 22.6° 18° 13.6° 0.2m-∞ M30.5x0.5 C
TPL-3520M6M 35 F2.0-F16 -0.35% 17° 13.3° 10° 0.2m-∞ M30.5x0.5 C
TPL-5020M6M 50 F2.0-F16 -0.05% 10.14° 8.16° 6.14° 0.2m-∞ M37.5x0.5 C
TPL-7538M6M 75 F3.8 0.30% -- 5.39° 4.05° -- M30.5x0.5 C
2/3” 10MP 200lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0518M10M 5 F1.8-F11 -4.20% 96.54° 84° 67.6° 0.1m-∞ M62x0.75 C
TPL-0818M10M 8 F1.8-F22 -1.00% 65.64° 55.06° 42.7°  0.1m-∞ M37.5x0.5 C
TPL-1218M10M 12 F1.8-F32 -0.42% 48.9° 40.1° 30.6°  0.1m-∞ M30.5x0.5 C
TPL-1618M10M 16 F1.8-F22 -0.20% 37.74° 30.6° 23.2° 0.2m-∞ M30.5x0.5 C
TPL-2518M10M 25 F1.8-F32 -0.13% 24.5° 19.7° 14.84° 0.2m-∞ M30.5x0.5 C
TPL-3518M10M 35 F1.8-F16 -0.10% 12.58° 10.07° 7.56° 0.3m-∞ M34x0.5 C
TPL-5018M10M 50 F1.8-F22 -0.10% 11.67° 9.36° 6.89° 0.5m-∞ M40.5x0.5 C
TPL-2525CM10M 25 2.5/4/5.6/8/11 0.50% 24.67° 19.95° 15.09° 0.1m-0.5m -- C
TPL-3528CM10M 35 2.5/4/5.6/8/11 -0.50% 17.93° 14.37° 10.79° 0.3m-∞ -- C
TPL-5040CM10M 50 4/5.6/8/11 -0.25% 12.58° 10.07° 7.56° 0.5m-∞ -- C
1.1” 12MP 150lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1228ML12M 12 F2.8 0.51% 69.35° 57.95° 45.54°  0.1m-∞ M46x0.75 C
TPL-1623ML12M 16 F2.3 0.40% 54.39° 44.56° 34.45°  0.1m-∞ M43x0.75 C
TPL-2520ML12M 25 F2.0 0.25% 35.3° 28.68° 21.75°  0.1m-∞ M37.5x0.5 C
TPL-3530ML12M 35 F2.0 0.15% 25.27° 20.4° 15° 0.2m-∞ M37.5x0.5 C
TPL-5022ML12M 50 F2.2 0.10% 16.18° 13° 9.77° 0.25m-∞ M37.5x0.5 C
TPL-7526ML12M 75 F2.6 -0.35% 7.53° 6.05° 4.65° 0.3m-∞ M34x0.5 C
TPL-0625ML12M 6 F2.5 0.23% 107.35° 86.02° 64.58° 0.15m-∞ M62x0.75 C
TPL-0828ML12M 8 F2.8 -0.47% 93.85° 80.89° 65.21° 0.12m-∞ M55x0.75 C
1” 12MP L50lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-0725FL12M 7 F2.55(Fixed) -61.00% 143° 109.2° 80° 0.5m-∞ -- C/CS
1.1” 24MP 200lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1228SF 12 F2.8 0.26% 67.92° 56.86° 44.26° 0.12m-1m M49x0.75 C
TPL-1624SF 16 F2.4 0.60% 49.64° 40.79° 31.18° 0.12m-∞ M40.5x0.5 C
TPL-2520SF 25 F2.0 -0.33% 34.68° 28.11° 21.24° 0.12m-∞ M40.5x0.5 C
TPL-3526SF 35 F2.6 0.10% 22.06° 17.87° 13.49° 0.12m-∞ M46x0.75 C
TPL-5020SF 50 F2.0 0.08% 13.68° 11.3° 8.47° 0.2m-∞ M52x0.75 C
4/3” 25MP 180lp/mm
型号 EFL(mm) F/# 光学畸变 视场角 工作距离(m) 过滤器线程 安装
D H V
TPL-1825XF 18 F2.5 0.84% 62.63° 52.44° 40.65° 0.12m-∞ M46x0.75 C
TPL-2524XF 25 F2.4 -0.36% 43.70° 35.64° 27.09° 0.15m-∞ M46x0.75 C
TPL-3524XF 35 F2.4 -0.25% 33.37° 26.98° 20.35° 0.23m-∞ M46x0.75 C
TPL-5025XF 50 F2.5 0.08% 22.38° 18° 13.55° 0.25m-∞ M46x0.75 C








显微镜相机

相机类别 分辨率 像素大小 每秒传输帧数 波长 注意
显微镜 TE 冷却 USB3.0 CCD 相机 1.5MP 至 12MP 6.45um 至 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
显微镜USB3.0CCD相机 1.5MP 至 12MP 6.45um 至 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头 24MP and 61MP 5.94um and 3.76um 高达 190FPS 380nm -650nm 紫外线扩展可用
TE-冷却USB3.0 CMOS相机 10MP 至 45MP 4.63um 至 2.31um 高达 96FPS 380nm - 650nm 红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机 0.5MP / 0.5MP 6.9um / 9um 20FPS 380nm - 650nm
 外部触发器
显微镜USB3.0 CMOS相机 0.5MP 至 45MP
 6.9um 至 1.55um 高达 520FPS 380nm - 650nm 红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型 1.3MP 至 10MP 9.7um 至 4.6um 高达 86FPS 200nm -1100nm
显微镜USB3.0 CMOS相机附ISP 1.5MP 至 45MP
 3.4um 至 1.2um 高达 165FPS 380nm - 650nm 红外截止滤光片 / ISP
目镜USB3.0 CMOS相机 5MP 2um 30FPS 380nm - 650nm 红外截止滤光片
HDMI彩色CMOS相机 2MP 至 8MP   60FPS 380 - 1100nm

UV和NIR增强型CMOS相机 4.2/8MP,  2.1/4.1MP
   高达 200FPS 200-1100nm 紫外或近红外增强



科学相机

类型 型号 波长 传感器类型 分辨率 像素大小 帧率 QE
X射线 sCMOS相机  XF95 80-1000eV BSI sCMOS 2048 x 2048 22.5um or 13.3um  48 ~100% 全范围
XUV/VUV相机  maxCam 1-300nm  BSI/FSI CCD  1024 x 255 26um   参考手册
高速sCMOS相机 Dhyana 2100 200-1100nm FSI CMOS /单声道 5220(水平) x 4096(垂直) 4.5um x 4.5um 450fps@8bit 63%@520nm
Dhyana 9KTDI 200-1100nm BSI sCMOS TDI/单声道 9072 5um x 5um 510kHZ@8bit 82%@550nm,
冷却高灵敏度sCMOS相机 95V2 200-1100nm BSI sCMOS/单声道 2048(水平) x 2048(垂直) 11μm x 11μm 48fps@12bit 标准位 95%@560nm
400BSI V2 200-1100nm BSI sCMOS 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 74fps@CL, 40fps@USB3.0 95%@600nm
400BSI V3 200-1100nm BSI sCMOS 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 100fps@CL, 40fps@USB3.0 95%@600nm
400D 200-1100nm FSI   sCMOS/单声道 2048(水平) x 2040(垂直) 6.5μm x 6.5μm 35fps@16bit 72%@595nm
400DC 200-1100nm FSI   sCMOS/彩色r 2048(水平) x 2044(垂直) 6.5μm x 6.5μm 22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机 6060BSI 200-1100nm BSI sCMOS/单声道 6144(水平) x 6144(V) 10μm x 10μm 26.4fps@12-bit 标准位 95%@580nm
4040BSI 200-1100nm 4096(水平) x   4096(垂直) 9μm x 9μm 16.5fps@CL, 9.7fps@USB3.0 90%@550nm
6060FSI 200-1100nm FSI sCMOS/单声道 6144(水平) x   6144(垂直)
 10μm x 10μm 44fps@12-bit标准位 72%@550nm
4040FSI 200-1100nm 4096(水平) x   4096(垂直) 9μm x 9μm 16.5fps@CL, 9.7fps@USB3.0 74%@600nm
紧凑型工业 sCMOS相机 401D   200-1100nm FSI sCMOS/单声道 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 40fps@16bit, 45fps@8bit 72%@595nm
401A-G 200-1100nm 2048(水平) x 2048(垂直) 11μm x 11μm   58%@600nm
401A-U 200-1100nm 2048(水平) x 2048(垂直) 11μm x 11μm   58%@600nm
201D 200-1100nm 2048(水平) x 1152(垂直) 6.5μm x 6.5μm 70fps@16bit, 80fps@8bit 72%@595nm



增强型 CMOS 相机

类型 时间分辨iCMOS 高速门控iCMOS相机 高速荧光iCMOS相机
540M/S 1000M/S 荧光 (1000 FPS) 荧光 (2000 FPS)
产品图片

TRiCAM_Specifications 1.jpeg

帧率  162 帧/秒 540 帧/秒 1000 帧/秒 1000 帧/秒 - 7500 帧/秒 2000 帧/秒 - 6400 帧/秒
传感器分辨率 1920 x 1200 像素 1696 x 1710 像素 1280 x 1024 像素 1280 x 1024 像素 1920 x 1080 像素*
像素大小 5.86 x 5.86  µm  8 x 8 µm 6.6   x 6.6 µm 6.6 x 6.6 µm 10 x 10 µm
光子增益 (最大) 50000 lm/m^2/lx  11000 lm/m^2/lx 11000 lm/m^2/lx 36000 lm/m^2/lx 36000 lm/m^2/lx
门控重复率 100 or 300Khz 100khz 100khz 100khz 100khz
增压器 18mm 增压器  双极增压器 双极增压器 单极增压器 单极增压器
位深 10 位 and 12 位 8 位 8 and 12 位 8 and 12 位 8 位
最短曝光时间 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选) 40 纳秒 (3 纳秒可选)



成像增强管

类型 时间分辨图像增强器 高速图像增强器
型号 18 型号 25 型号 18 型号 25
产品图片

输入直径 18mm 25mm 18mm 25mm
有效面积 第二代: ø 17.5 mm, 第三代: 13.5x10 mm 第二代: ø 24.5 mm, 第三代: 16x16 mm 第二代: ø 17.5 mm, 第三代:   13.5x10 mm 第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复  100 kHz, 300 kHz 或 1 MHz 100 kHz, 300 kHz 或 1 MHz 100khz 或 300khz ,  2.5 MHz  突发模式 100khz 或 300khz,  2.5 MHz 突发模式
Min. 栅极宽度 < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM)
帧率 高达 500 帧/秒 高达 500 帧/秒 高达 1,000,000 帧/秒 高达 1,000,000 帧/秒
光子增益

S20 : 14800, S25:30000
GaAs: 40000, GaAsp: 20000

 S20 : 14800, S25:30000
GaAs: 40000, GaAsp: 20000		 S20 : 40000, S25:30000
GaAs: 30000, GaAsp: 50000		 S20 : 40000, S25:30000
GaAs: 30000, GaAsp: 50000



短波、中波、长波红外相机

产品 光谱范围 分辨率 冷却 特征
短波红外相机 400-1700nm 1.3MP, 0.3MP 未冷却
中红外相机 中红外探测器 3.7um 至 4.8um
 0.08MP, 0.3MP,1.5MP 冷却
中红外摄像机 3.7um 至 4.8um 0.08MP, 0.3MP,1.5MP 冷却
双波段探测器 3.7 至 4.8um|7.7 至 9.5um
 320*256px  冷却
长波红外相机 冷却 LWIR 探测器 7.7um 至 9.4um
 0.08MP, 0.3MP 冷却
冷却 LWIR 相机 7.7um 至 9.4um 0.3MP 冷却
长波红外热像仪 8 至 14um 0.08MP, 0.3MP,1.5MP 未冷却 广泛的温度范围
用于皮肤筛查的热像仪 8 至 14um 320*256px  未冷却 体温
手机热像仪 8 至 14um 256*192px 未冷却 智能手机用
紧凑型热像仪 8 至 14um 0.08MP, 0.3MP 未冷却 对于闭路电视，无人机




我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
GT 2.0
Sensor Size: 1/2.9", Resolution: 2MP 		4-6 Weeks Request for quote
GT 5.0
Sensor Size: 1/2.8", Resolution: 5MP 		4-6 Weeks Request for quote
GT 12
Sensor Size: 1/2.3", Resolution: 12MP 		4-6 Weeks Request for quote
MCMOS-ISP45000KPA-IP145000A
Microscope USB3.0 CMOS Camera with ISP, Sensor 45Mega pixel, Color mode Polychromatic, FPS 8.1@8176x5616, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP32000KPA-IP132000A
Microscope USB3.0 CMOS Camera with ISP, Sensor 32Mega pixel, Color mode Polychromatic, FPS 8.1@5600x5600, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP21000KPA-IP121000A
Microscope USB3.0 CMOS Camera with ISP, Sensor 21Mega pixel, Color mode Polychromatic, FPS 17@5280x3954, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP20000KPA-IP120000A
Microscope USB3.0 CMOS Camera with ISP, Sensor 20Mega pixel, Color mode Polychromatic, FPS 15@5440x3648, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP18000KPA-IP118000A
Microscope USB3.0 CMOS Camera with ISP, Sensor 18Mega pixel, Color mode Polychromatic, FPS 17@4880x3720, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP15600KPA-IP115600A
Microscope USB3.0 CMOS Camera with ISP, Sensor 15.6Mega pixel, Color mode Polychromatic, FPS 17@3952x3952, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP12300KPA-IP112300A
Microscope USB3.0 CMOS Camera with ISP, Sensor 12.3Mega pixel, Color mode Polychromatic, Global Shutter, FPS 23.4@4096x3000, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP12000KPA-IP112000A
Microscope USB3.0 CMOS Camera with ISP, Sensor 12Mega pixel, Color mode Polychromatic, FPS 25@4000x3000, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP9000KPA-IP19000A
Microscope USB3.0 CMOS Camera with ISP, Sensor 9Mega pixel, Color mode Polychromatic, Global Shutter, FPS 34@4096x2160, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP08300KPA-IP108300A
Microscope USB3.0 CMOS Camera with ISP, Sensor 8.3Mega pixel, Color mode Polychromatic, FPS 32@3840x2160, Exposure 0.244ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP08000KPA-IP108000A
Microscope USB3.0 CMOS Camera with ISP, Sensor 8Mega pixel, Color mode Polychromatic, FPS 30@2808x2808, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP06300KPA-IP106300A
Microscope USB3.0 CMOS Camera with ISP, Sensor 6.3Mega pixel, Color mode Polychromatic, FPS 30@3072x2048, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP05000KPA-IP105000A
Microscope USB3.0 CMOS Camera with ISP, Sensor 10.5Mega pixel, Color mode Polychromatic, Global Shutter, FPS 35@2448x2048, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP03100KPA-IP103100A
Microscope USB3.0 CMOS Camera with ISP, Sensor 3.1Mega pixel, Global Shutter, Color mode Polychromatic, FPS 53@2048x1536, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP02100KPA-IP102100A
Microscope USB3.0 CMOS Camera with ISP, Sensor 2.1Mega pixel, Color mode Polychromatic, FPS 96@1920x1080, Exposure 14us~15s 		4-6 Weeks Request for quote
MCMOS-ISP02000KPA-IP102000A
Microscope USB3.0 CMOS Camera with ISP, Sensor 2Mega pixel, Color mode Polychromatic, FPS 125@1920x1080, Exposure 0.1ms~15s 		4-6 Weeks Request for quote
MCMOS-ISP01500KPA-IP101500A
Microscope USB3.0 CMOS Camera with ISP, Sensor 1.5Mega pixel, Global Shutter, Color mode Polychromatic, FPS 164@1440x1080, Exposure 0.1ms~15s 		4-6 Weeks Request for quote

MCMOS-ISP01500KPA-IP101500A - Parameter

MCMOS-ISP02000KPA-IP102000A - Parameter

MCMOS-ISP02100KPA-IP102100A - Parameter

MCMOS-ISP03100KPA-IP103100A - Parameter

MCMOS-ISP05000KPA-IP105000A - Parameter

MCMOS-ISP06300KPA-IP106300A - Parameter

MCMOS-ISP08000KPA-IP108000A - Parameter

MCMOS-ISP08300KPA-IP108300A - Parameter

MCMOS-ISP9000KPA-IP19000A - Parameter

MCMOS-ISP12000KPA-IP112000A - Parameter

MCMOS-ISP12300KPA-IP112300A - Parameter

MCMOS-ISP15600KPA-IP115600A - Parameter

MCMOS-ISP18000KPA-IP118000A - Parameter

MCMOS-ISP20000KPA-IP120000A - Parameter

MCMOS-ISP21000KPA-IP121000A - Parameter

MCMOS-ISP32000KPA-IP132000A - Parameter

MCMOS-ISP45000KPA-IP145000A - Parameter

GT 12 - Parameter

GT 5.0 - Parameter

GT 2.0 - Parameter

MCMOS-ISP01500KPA-IP101500A - Download

MCMOS-ISP02000KPA-IP102000A - Download

MCMOS-ISP02100KPA-IP102100A - Download

MCMOS-ISP03100KPA-IP103100A - Download

MCMOS-ISP05000KPA-IP105000A - Download

MCMOS-ISP06300KPA-IP106300A - Download

MCMOS-ISP08000KPA-IP108000A - Download

MCMOS-ISP08300KPA-IP108300A - Download

MCMOS-ISP9000KPA-IP19000A - Download

MCMOS-ISP12000KPA-IP112000A - Download

MCMOS-ISP12300KPA-IP112300A - Download

MCMOS-ISP15600KPA-IP115600A - Download

MCMOS-ISP18000KPA-IP118000A - Download

MCMOS-ISP20000KPA-IP120000A - Download

MCMOS-ISP21000KPA-IP121000A - Download

MCMOS-ISP32000KPA-IP132000A - Download

MCMOS-ISP45000KPA-IP145000A - Download

GT 12 - Download

Download

Download

Download

GT 5.0 - Download

Download

Download

Download

GT 2.0 - Download

Download

Download

Download

Accessories

Compare Model Drawings & Specs Availability Reference Price
(USD)

Sales Enquiry：13326430008       Email：info@simtrum.com

Address:广州市黄埔区中新智慧一街7号1001

Copyright © 2024 瑆创科技（广州）有限公司. All right reserved. 粤ICP备2024272506号
