时间分辨 Imgae 增强器

TRiCATT 是一款紧凑型镜头耦合图像增强器，适用于需要 1）低照度成像、2）通过快速门控实现超短曝光和/或 3）使用锁定检测的频域成像的科学和工业应用。TRiCATT 配备 18 或 25 mm 图像增强器，带有高效中继镜头，可与任何 CCD 或 CMOS 相机匹配，从而形成灵活的解决方案，可轻松集成到现有成像系统中。

TRiCATT（时间分辨增强相机附件）是在时域和/或频域中实现超快速成像的最佳选择。

TRiCATT 具有广泛的 Gen II 和 Gen III 图像增强器，可为您的应用提供低至单光子级别的高灵敏度和最佳光谱带宽。提供涵盖光谱灵敏度、荧光粉、空间分辨率、增益、线性度、最小门宽和门控频率范围的不同型号。

对于时域成像，增强器配备了一个快速门单元（TRiCATT G40n/G2n），使增强器能够作为光电快门运行。栅极单元的突发重复频率最高可达 2.5 MHz。

一系列不同的增强器控制单元提供从模拟增益控制到全数字控制的功能，包括内部触发发生器和可编程门序列。

对于频域成像，TRiCATT M 支持 120 MHz（标准）和更高（外部信号发生器）的增益调制。调制由单芯片数字频率合成器提供，以确保极低的相位噪声。

特征

高分辨率图像增强器：第二代和第三代图像增强器，在紫外线、可见光或近红外范围内提供世界上最高的分辨率和灵敏度
栅极宽度小：栅极宽度低至小于 3 ns （FWHM），抖动最小
高达 300 kHz/2.5 MHz 突发的高栅极重复率
设计紧凑，可轻松适应您的成像或光谱设置
过度曝光保护：用户可定义的电流限制和可选的快门
易于耦合：灵活高效的镜头耦合到任何CCD和CMOS相机（最高500 fps）

应用

时间分辨成像和光谱学
粒子图像测速法（PIV）
激光诱导荧光（LIF）
时间门控发光
荧光寿命成像显微镜（FLIM）
Förster 共振能量转移（FRET）
氧成像
粘度成像
单分子成像
生物和化学发光成像
太阳能光伏和 LED 表征
燃烧
时间门控拉曼光谱
等离子体物理学
X射线成像

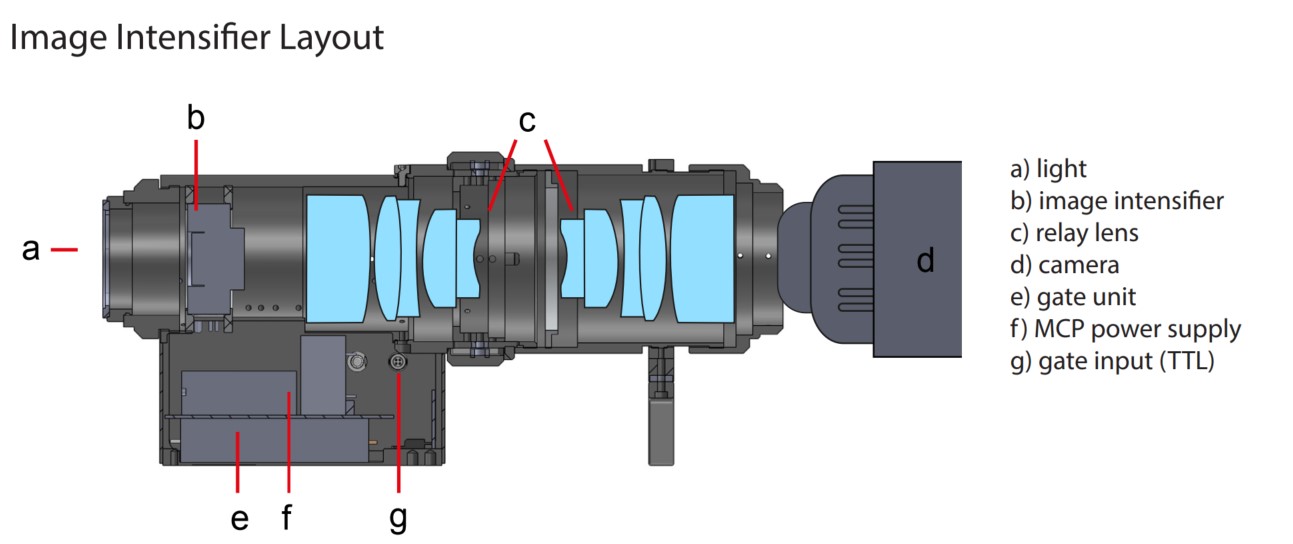

当 TRiCATT 安装在镜头或显微镜上时，入射光（a）被聚焦到图像增强器（b）的入射窗口上。图像增强器在光电阴极处将光学图像转换为电子，在微通道板（MCP）上放大该电子图像，并在阳极屏上将电子重新转换为光子。在增强器的输出端，安装了一个继电器物镜，其放大倍率使增强器与高速摄像机传感器相匹配。

对于时间分辨成像，门单元（e）与图像增强器一起使用以产生电光快门。栅极单元要么产生高压脉冲信号，要么跟随外部TTL脉冲。脉冲宽度是可变的，在小于 3 ns 到 DC 的范围内跟随 TTL 输入脉冲，重复频率高达 300 kHz。

配置

光谱响应和荧光粉衰减时间

荧光粉	效率	衰减达到 10%时间	衰减达到 1%时间
P43（标准）	20光子/e-/kV	1.5 ms	3 ms
P46 （可选）	6 光子/e-/kV	500 ns	2000 ns

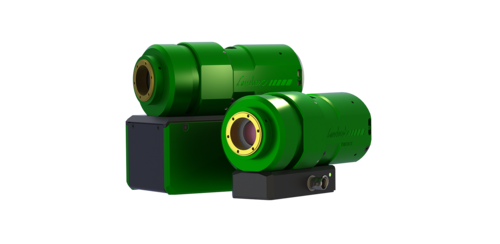

型号指南

TRiCATT 25

单级增压器附件

25 mm 图像增强器门控或调制

F 接口和 C 接口

TRiCATT 18

单级增压器附件

18 mm 图像增强器门控或调制

F 接口和 C 接口

TRiCATT 18C

紧凑型单级增压器附件

18 mm 图像增强器门控或调制

C-mount 卡口

产品规格和手册

产品手册链接：

图像增强器规格
	TRiCATT 18				TRiCATT 25
图像增强	以邻近为重点的第二代或第三代（无胶片）
输入窗口	S20：石英。S25、砷化镓、砷化镓（GaAs）：硼硅酸盐玻璃
输入直径	18毫米				25 毫米
输入窗口厚度	5.5 毫米				6.0 毫米
有效面积	第二代：ø 17.5 毫米，第三代：13.5x10 毫米				第二代：ø 24.5 毫米，第三代：16x16 毫米
灵敏度和光谱范围	TRiCATT G：见第 5 页的图表（左上角）
最小浇口宽度（FWHM）	TRiCATT G 40n：40 ns TRiCATT G 2n：第 II 代为 < 3 ns，第 III 代为 5 ns
最大重复频率	TRiCATT G 40n：100 kHz TRiCATT G 2n：300 kHz，2.5 MHz（突发模式）

光电阴极	S20系列	S25系列	砷化镓	砷化镓	S20系列	S25系列	砷化镓	砷化镓
发光增益（最大值）* [lm/m2/lx]	14800	30000	40000	22000			33000	22000
等效背景输入	0.006 e/px/s	0.008 e/px/s	2x10^-11 lm/cm²	3x10^-12 lm/cm²			2*10^-11 lm/cm²	3*10^-23 lm/cm²
典型输出分辨率（lp/mm）
1：1 镜头耦合	60		63		57		57
2：1 镜头耦合	120		126		114		114
3：1 镜头耦合	180		189		171		171
镜头耦合/输出法兰	1：1 C 接口 2：1 C 接口 1:1;2:1;3：1 F 卡口				1：1 F 卡口 2：1 F 卡口 3：1 F 卡口
荧光粉	P43 （P20， P46 可根据要求提供）
空间分辨率裸增强器	Gen II ：高达 69 lp/mm，Gen III：高达 64 lp/mm
* 增益和 EBI 适用于带有 P43 荧光屏的图像增强器

门控

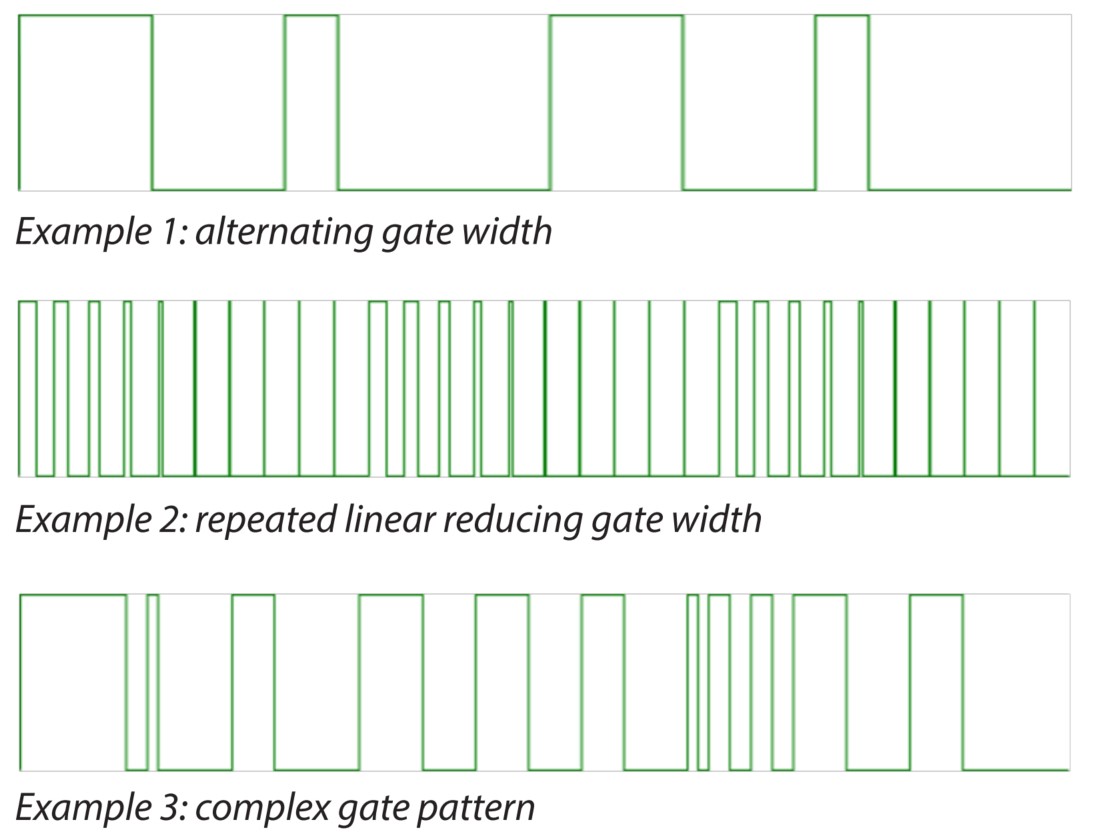

TRiCATT G 可以通过对图像增强器进行选通，用作超快光电快门。这消除了运动模糊并减少了有效曝光时间，从而显着扩大了相机的动态范围。为了防止在使用较短的门时损失场景内动态范围，用户可以设置更高的 MCP 增益。脉冲宽度和频率由用户定义：可以应用从直流到几纳秒的任何脉冲宽度。

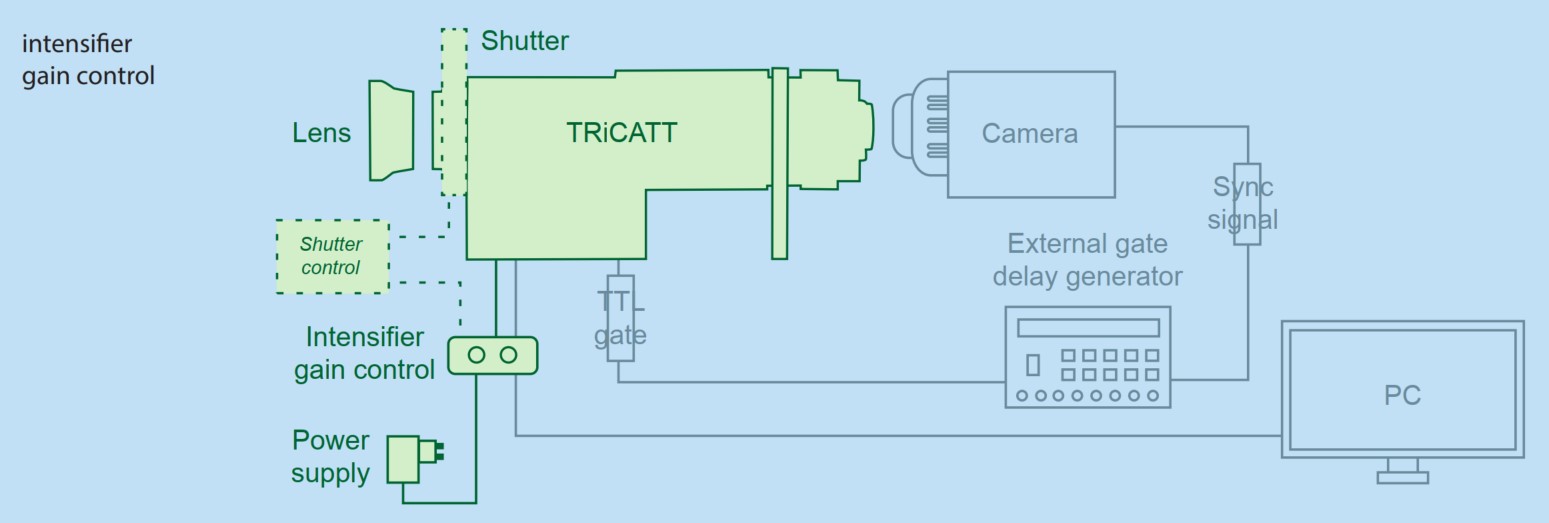

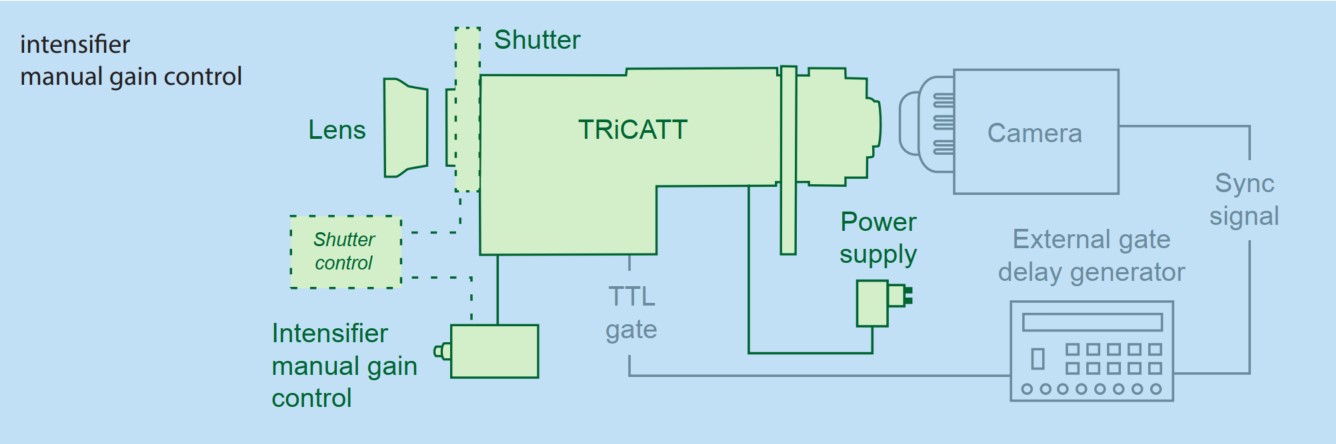

下表总结了 TRiCATT G 可用的不同增压器控制单元的范围。增益控制模型充当图像增强器的电源，栅极脉冲序列由外部提供。栅极控制模型具有自己的脉冲发生器，使用户能够直接控制栅极宽度和栅极延迟。栅极发生器型号具有脉冲发生器的增强版本，具有更低的抖动。这些型号允许通过提供触发信号将图像增强器与相机的曝光时间同步。所有型号都允许通过外部 TTL 信号设置栅极频率。

Microsoft Windows 控制软件随所有控制单元型号一起提供，手动型号除外。该软件为用户提供了对脉冲宽度和延迟、门控模式和增强器增益的完全控制。控制单元通过 USB 连接到计算机（RS-232 是可选的）。为了集成到第三方软件中，可以使用完整的命令集。

门发生器型号的增强型脉冲发生器具有 4 个独立的可编程脉冲输出（其中一个用于门控），可提供脉冲宽度低至 3 ns （FWHM）的精确定时 TTL 脉冲。

控制单元和门控属性
控制单元型号	无控制单元	增强增益控制	增强门控制	增强门生成
增益控制	手动	√	√	√
闸门控制	外部 TTL	外部 TTL	√	√
阳极电流限制器	╳	√	√	√
内部触发发生器	╳	╳	√	√
可编程门模式	╳	╳	3 个预设	自选
快门控制	╳	自选	自选	√
额外的 TTL 输出	╳	╳	2	3

门控属性
宽度范围			10 ns – 10 s	< 3 ns – 10 s
得到的最小脉冲宽度（增量）			10ns（10ns）	< 3 ns （10 ps
脉冲重复率			< 10 MHz	< 16 MHz
延迟抖动（宽度）			< 250 ps RMS	< 35 ps （< 35 ps）
插入延迟			20ns	20ns
触发输入			√	可编程触发电平，分频器和突发器（N 个触发器中的 m）

调制控制单元

TRiCATT M 通过高分辨率增益调制的 Gen II 和 Gen III 图像增强器提供高精度的频域成像。

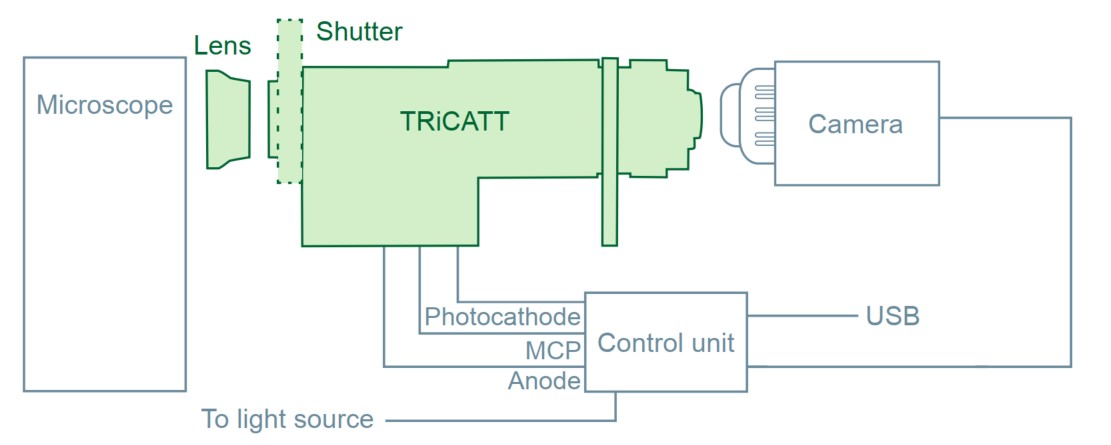

TRiCATT M 将图像增强器与单独的调制控制单元相结合。调制控制单元包含一个单芯片双通道DDS，用于生成和放大两个射频调制信号，一个用于调制光源或声光调制器（AOM），另一个用于图像增强器（100 kHz – 120 MHz标准）。控制单元还为图像增强器提供高压。提供软件SDK，用于通过USB接口对增益、调制和阴极偏置电压进行数字控制，模拟标准RS-232串行通信端口。

低于 100 kHz 的调制频率由可选的门单元和脉冲发生器支持。这也会产生用于外部调制光源或AOM的同步信号。

调制规格
TRiCATT M
频率范围	100 kHz–120 MHz（标准）使用外部信号发生器时，最高可达 250 MHz
频率调整分辨率	1 kHz
频率偏差	最大100 ppm
相位调整范围	0–360°，步长为1°，相位偏差<0.01°
谐波抑制	优于 25 分贝
高照度保护	集成增强器保护，关闭所有直流和交流电源

输出 1.TRiCATT
交流信号电平	可在 –30 至 0 dBm范围内调节
放大后的交流信号	最大50 Vpp

输出 2.光源
可编程选项：
a）多 LED
交流信号电平	可按 250 级调节
直流电流调整	0–1000 mA，12 位
b）调制半导体激光管
交流信号电平	0.00–1.00 V 峰峰值
直流电平调整	0.00–1.00 伏
c）用于连续激光器的AOM
交流信号电平	0.00–1.00 V 峰峰值
频率	输出频率的一半 2

调制输入	外部调制信号输入，250mV（峰峰值），50Ω
外部触发输入	LVTTL（仅限高频模式），50Ω
触发输入	可应要求提供
监控输出	输出调制信号监视器
接口	USB 2.0 接口

TRiCATT GM，作为 TRiCATT M plus：
频率范围	0–100 kHz
最小浇口宽度（FWHM）	40 ns
栅极脉冲宽度控制	40 ns – 10 s，10 ps 分辨率
栅极延迟时间控制	0–10 s，10 ps 分辨率
后缘后的死区时间	100 ns
脉冲发生器分辨率 ;抖动	10 ps;< 35 ps
插入延迟	45 ns
触发输入	3.5 V – 5.0 V 50 Ω
输出 A/B 脉冲宽度控制	完全可编程，50 Ω源阻抗
输出 A/B 延迟控制	完全可编程，50 Ω源阻抗
接口	USB 2.0接口

机械快门

TRiCATT 可以配备可选的机械快门，以防止高强度杂散光或直接激光对图像增强器造成损坏。此外，建议在两次测量之间关闭快门，以延长图像增强器的使用寿命。

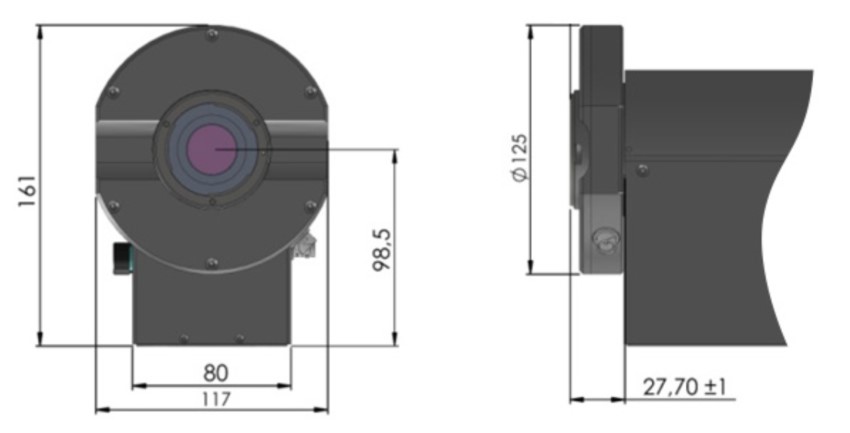

快门封装在铝制外壳中，带有标准的 F 卡口输入，可替换 TRiCATT 的原始 F 卡口适配器。F卡口输入的后焦距保持不变，因此可以使用任何F卡口物镜。快门配有电源和遥控器。计时器可用于在预定时间后自动关闭快门。遥控器采用符合人体工程学的设计和大液晶显示屏。

快门也可以通过 TRiCATT 的 Windows 软件或外部 TTL 信号进行控制。

快门规格
快门	UNIBLITZ VS35
重复率	DC 至 5 Hz（20 Hz 突发，最长 4 秒，突发间隔 1 分钟）
开/关时的转移时间	13 ms
最短开放时间	20 ms
镜头卡口	F 卡口
快门控制方式	- 带按钮和计时器的手持遥控器 - 外部TTL信号
延时定时器规格	1 秒至 99 小时，以 1 秒为增量
TTL输入	0–5 V，最小脉冲宽度为 20 ms

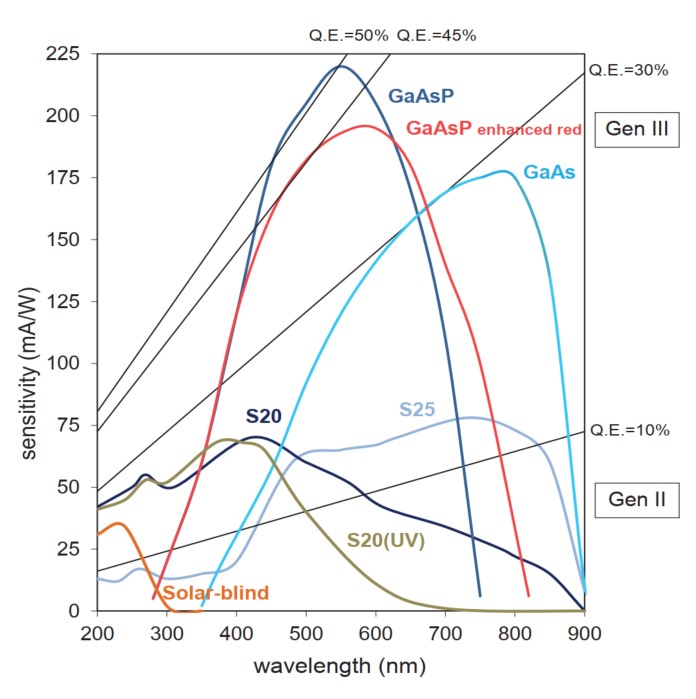

光电阴极
	光电阴极是图像增强器的入口。这是入射光子被转换为电子的地方。光电阴极材料的量子效率决定了这种转换对每个波长的效率。

第二代图像增强器第二代图像增强器的光电阴极可以具有高达25%的量子效率。 S25 光电阴极仅适用于直径为 18 mm 的图像增强器。	典型 QE 第二代图像增强器的典型量子效率（%）与波长（nm）的关系。



第二代高量化宽松形象增压器第二代高QE像增强器的光电阴极可以具有超过30%的量子效率。请注意，这些图像增强器仅适用于直径为 18 毫米的传感器。	典型 QE，200 ns 栅极宽度第二代高QE图像增强器的典型量子效率（%）与波长（nm）的关系。



第二代快速选通高QE镜像增强器第二代高QE图像增强器的光电阴极可以具有超过25%的量子效率。请注意，这些图像增强器仅适用于直径为 18 毫米的传感器。	典型 QE，3 ns 栅极宽度第二代高QE图像增强器的典型量子效率（%）与波长（nm）的关系。



第三代图像增强器第三代图像增强器的光电阴极可以具有高达50%的量子效率。	典型QE 第三代图像增强器的典型量子效率（%）与波长（nm）的关系。

荧光粉

荧光粉衰减时间

图像增强器的阳极屏包含一层磷光材料。在电子的冲击下，荧光屏会发光。根据荧光粉的类型，发射光的强度会下降得更快。荧光粉的效率越高，其光强度在激发后衰减的速度就越慢。

我们的时间分辨相机和相机附件使用 P43 荧光粉。这种荧光粉的高发光效率增加了图像增强器输出端的光水平。这提高了结果图像的质量。

我们的高速摄像机和摄像机附件使用 P46 荧光粉。这种荧光粉的衰减时间很短，因此连续帧的光信号不会混淆。

P47 荧光粉可根据要求提供，当需要更快的衰减时间时。

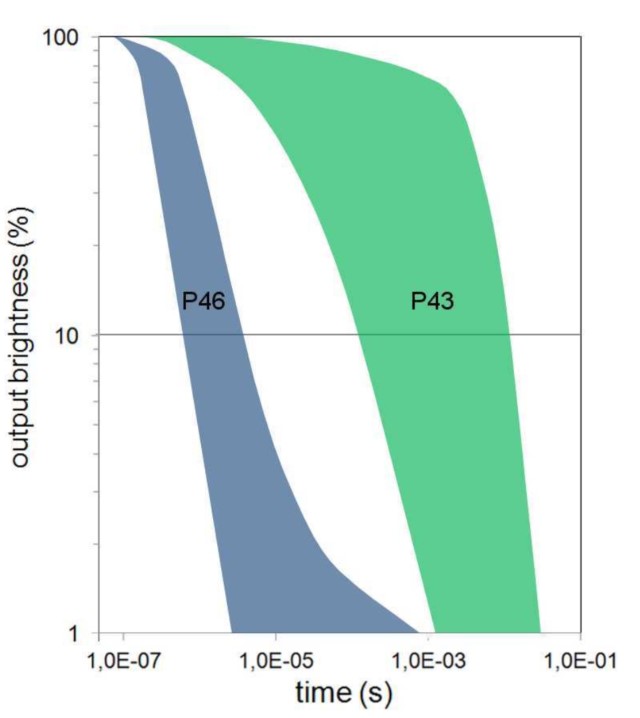

荧光粉	发射光谱	效率（E/KV）	衰减至10%	衰减至1%

P43	545 nm	20	1.5 ms	3 ms
P46	530 nm	6	500 ns	2000 ns
P47	400 nm	4	100 ns	400 ns

增强型 CMOS 相机

类型	时间分辨iCMOS	高速门控iCMOS相机		高速荧光iCMOS相机
类型	时间分辨iCMOS	540米/秒	1000米/秒	荧光（1000 FPS）	荧光（2000 FPS）

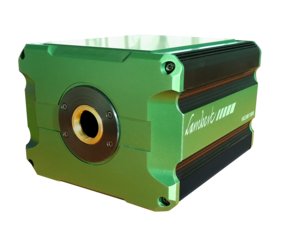

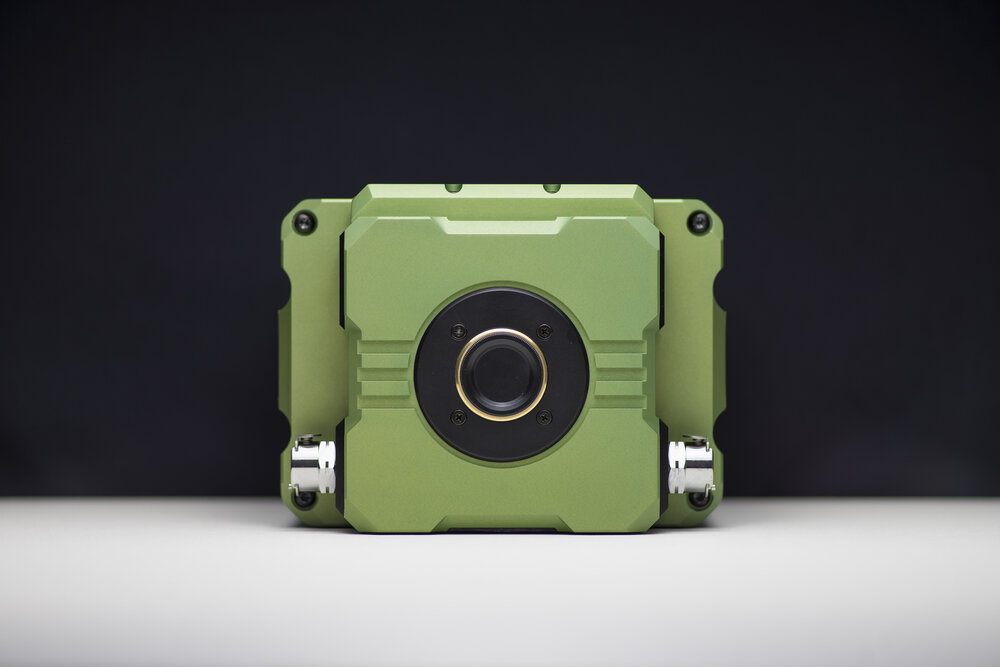

产品图片
帧率	162 帧/秒	540 帧/秒	1000 帧/秒	1000 Uts/s - 7500 帆/秒	2000 帆/秒 - 6400 帆/秒
传感器分辨率	1920 x 1200 像素	1696 x 1710 像素	1280 x 1024 像素	1280 x 1024 像素	1920 x 1080 像素*
像素大小	5.86 x 5.86 微米	8 x 8 微米	6.6 x 6.6 微米	6.6 x 6.6 微米	10 x 10 微米
光子增益 (最大)	50000 流明/米^2/lx	11000 流明/米^2/长x	11000 流明/米^2/长x	36000 流明/米^2/长x	36000 流明/米^2/长x
门控重复率	100 或 300Khz	100KHz	100KHz	100KHz	100KHz
增压器	18mm 增压器	双极增压器	双极增压器	单极增压器	单极增压器
位深	10 位和 12 位	8 位	8 and 12 位	8 and 12 位	8 位
最短曝光时间	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)

成像增强管

类型	时间分辨图像增强器		高速图像增强器
类型	型号 18	型号 25	型号 18	型号 25

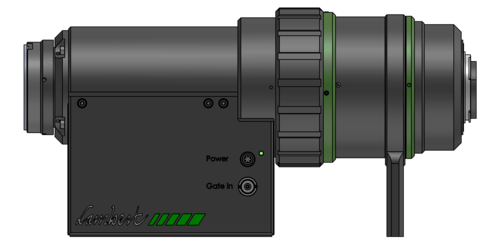

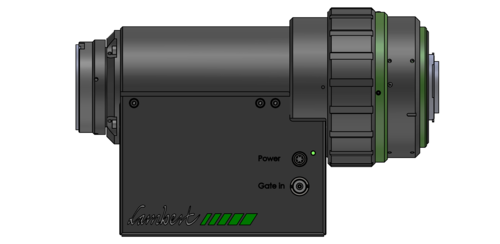

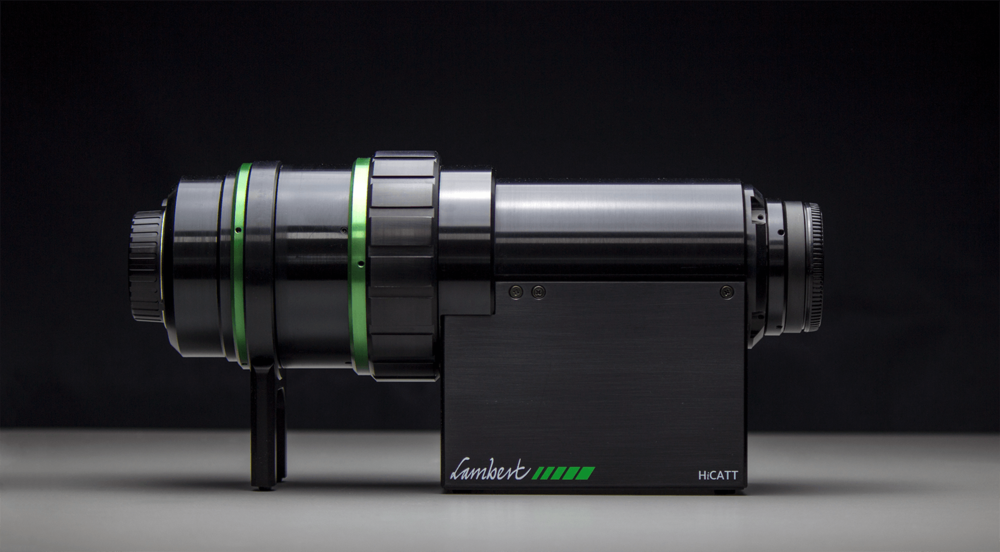

产品图片
输入直径	18毫米	25毫米	18毫米	25毫米
有效面积	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复	100 kHz， 300 kHz 或 1 MHz	100 kHz， 300 kHz 或 1 MHz	100khz 或 300khz ， 2.5 MHz 突发模式	100khz 或 300khz， 2.5 MHz 突发模式
Min. 栅极宽度	< 3ns - 40ns （FWHM）	< 3ns - 40ns （FWHM）	< 3ns - 40ns （FWHM）	< 3ns - 40ns （FWHM）
帧率	高达 500 帧/秒	高达 500 帧/秒	高达 1,000,000 帧/秒	高达 1,000,000 帧/秒
光子增益	S20：14800，S25：30000 GaAs：40000，GaAsp：20000	S20：14800，S25：30000 GaAs：40000，GaAsp：20000	S20：40000，S25：30000 GaAs：30000，GaAsp：50000	S20：40000，S25：30000 GaAs：30000，GaAsp：50000

显微镜相机

相机类别	分辨率	像素大小	每秒传输帧数	波长	注意
显微镜 TE 冷却 USB3.0 CCD 相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0CCD相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头	24MP and 61MP	5.94um and 3.76um	高达 190FPS	380nm -650nm	紫外线扩展可用
TE-冷却USB3.0 CMOS相机	10MP 至 45MP	4.63um 至 2.31um	高达 96FPS	380nm - 650nm	红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机	0.5MP / 0.5MP	6.9um / 9um	20FPS	380nm - 650nm	外部触发器
显微镜USB3.0 CMOS相机	0.5MP 至 45MP	6.9um 至 1.55um	高达 520FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型	1.3MP 至 10MP	9.7um 至 4.6um	高达 86FPS	200nm -1100nm
显微镜USB3.0 CMOS相机附ISP	1.5MP 至 45MP	3.4um 至 1.2um	高达 165FPS	380nm - 650nm	红外截止滤光片 / ISP
目镜USB3.0 CMOS相机	5MP	2um	30FPS	380nm - 650nm	红外截止滤光片
HDMI彩色CMOS相机	2MP 至 8MP		60FPS	380 - 1100nm
UV和NIR增强型CMOS相机	4.2/8MP, 2.1/4.1MP		高达 200FPS	200-1100nm	紫外或近红外增强

科学相机

类型	型号	波长	传感器类型	分辨率	像素大小	帧率	QE
X射线 sCMOS相机	XF95	80-1000eV	BSI sCMOS	2048 x 2048	22.5um or 13.3um	48	~100% 全范围
XUV/VUV相机	maxCam	1-300nm	BSI/FSI CCD	1024 x 255	26um		参考手册
高速sCMOS相机	Dhyana 2100	200-1100nm	FSI CMOS /单声道	5220(水平) x 4096(垂直)	4.5um x 4.5um	450fps@8bit	63%@520nm
高速sCMOS相机	Dhyana 9KTDI	200-1100nm	BSI sCMOS TDI/单声道	9072	5um x 5um	510kHZ@8bit	82%@550nm,
冷却高灵敏度sCMOS相机	95V2	200-1100nm	BSI sCMOS/单声道	2048(水平) x 2048(垂直)	11μm x 11μm	48fps@12bit 标准位	95%@560nm
	400BSI V2	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	74fps@CL, 40fps@USB3.0	95%@600nm
	400BSI V3	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	100fps@CL, 40fps@USB3.0	95%@600nm
	400D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2040(垂直)	6.5μm x 6.5μm	35fps@16bit	72%@595nm
	400DC	200-1100nm	FSI sCMOS/彩色r	2048(水平) x 2044(垂直)	6.5μm x 6.5μm	22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机	6060BSI	200-1100nm	BSI sCMOS/单声道	6144(水平) x 6144(V)	10μm x 10μm	26.4fps@12-bit 标准位	95%@580nm
	4040BSI	200-1100nm	BSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	90%@550nm
	6060FSI	200-1100nm	FSI sCMOS/单声道	6144(水平) x 6144(垂直)	10μm x 10μm	44fps@12-bit标准位	72%@550nm
	4040FSI	200-1100nm	FSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	74%@600nm
紧凑型工业 sCMOS相机	401D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	40fps@16bit, 45fps@8bit	72%@595nm
	401A-G	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	401A-U	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	201D	200-1100nm		2048(水平) x 1152(垂直)	6.5μm x 6.5μm	70fps@16bit, 80fps@8bit	72%@595nm

短波、中波、长波红外相机

产品		光谱范围	分辨率	冷却	特征
短波红外相机		400-1700nm	1.3MP, 0.3MP	未冷却
中红外相机	中红外探测器	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	中红外摄像机	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	双波段探测器	3.7 至 4.8um\|7.7 至 9.5um	320*256px	冷却
长波红外相机	冷却 LWIR 探测器	7.7um 至 9.4um	0.08MP, 0.3MP	冷却
	冷却 LWIR 相机	7.7um 至 9.4um	0.3MP	冷却
	长波红外热像仪	8 至 14um	0.08MP, 0.3MP,1.5MP	未冷却	广泛的温度范围
	用于皮肤筛查的热像仪	8 至 14um	320*256px	未冷却	体温
	手机热像仪	8 至 14um	256*192px	未冷却	智能手机用
	紧凑型热像仪	8 至 14um	0.08MP, 0.3MP	未冷却	对于闭路电视，无人机
