无人机用的紧凑型非制冷长波红外热成像相机

STiLC212 STiTL612 STWIN 系列软件相关产品现在下单!

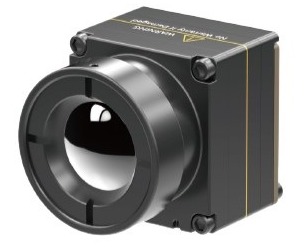

STiLC212-- iLC 系列 256x192 VOx 非制冷热模块 STiLC212热模块以最佳尺寸-重量-性能-成本(SWaP-C)为导向，提供清晰、平滑的热图像，并提供各种标准接口，方便客户二次开发。其成本控制加速了热成像技术在社区防火防盗、智能建筑、智能养殖、家庭护理等消费行业的普及。
特征最佳SWaP-C - 降低成本:自行开发的WLP256X192/12MUM红外探测器,年产量高 - 小型尺寸:21mmx21mmx12.8mm(带3.2mm镜头) 智能和精密 - 强大的处理算法：NUC、3DNR、DNS、DRC、EE - 非接触温度测量在-20℃至150℃之间,测量精度为±3℃ 容易整合 - 提供Windows/LinuxSDK - 多种接口：30pin-HRS/RS232-TTL/USB2.0/GPIO - 数字视频输出:RAW/YUV/BT656
应用程序

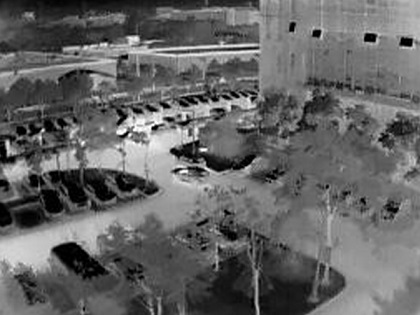

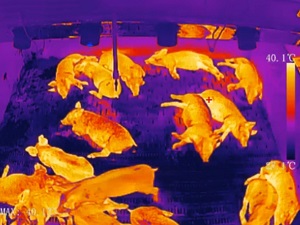

安全监测	智能家居	生物探测

产品规格

型号	STiLC212R	STiLC212R-P
红外探测器性能
敏感材料	氧化钒
分辨率	256×192
像素尺寸	12μm
光谱响应	8μm ~14μm
典型NETD	≤45mK
图像处理
帧率	25Hz/30Hz
启动时间	3s
数字视频	RAW/YUV/BT656
图像算法	非均匀性校正(NUC) 三维降噪(3DNR)二维降噪(DNS) 动态范围压缩 (DRC) 边缘增强(EE)
图像显示	黑/白/伪彩色
PC软件
ICC软件	模块控制和视频显示
电气特性
标准外部接口	30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Male）
USB扩展板	Type-C
通信接口	TTL-RS232/USB2.0
数字视频接口	CMOS8/USB2.0
供电电压	3.3V±0.1V VDC
典型耗电量	0.7W
温度测量
工作温度范围	-10℃ to 50℃
温度测量范围	-20℃至150℃；支持定制和扩展
温度测量精度	±3℃/±3% (@23℃±3℃)较大值温度测量距离为1.5米	±8℃/±8% (@23℃±3℃,较大值) 温度测量距离为1.5米
区域温度测量	输出区域温度的最大值、最小值和平均值
SDK	Windows / Linux / ARM；实现视频流分析以及灰度到温度的转换
物理特征
尺寸(毫米)	21×21×12.8 (With 3.2mm Lens)	21×21×17.4 (With 3.2mm Lens)
重量	8.6g±1g (With 3.2mm Lens)	13g±1g (With 3.2mm Lens)
安装接口	M1.6x3.3;两个接口/表面;共计2个表面
环境适应性
工作温度	-40℃～+70℃
储存温度	-45℃～+85℃
湿度	5%~95%, 非冷凝
震动	5.35grms, 3-axis
冲击	半正弦波,40G/11MS,3轴,6方向
认证	ROHS2.0/REACH
光学特性
可选透镜	3.2毫米/F1.1；高频视场：55.6±2.8°；镀膜：增透膜；固定无热
防护等级	/	IP67

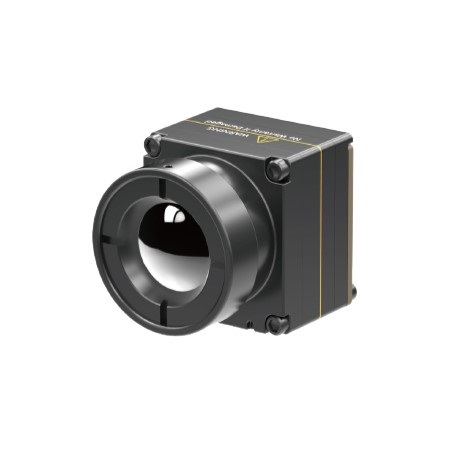

STiTL612 -- STiTL系列640x512 VOx非制冷热模块

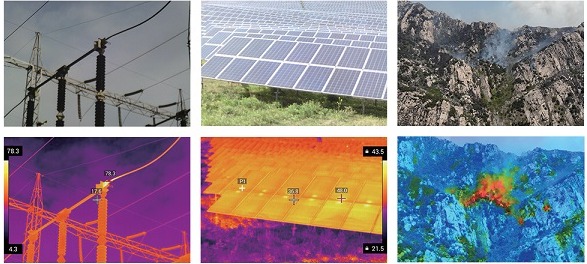

STiTL612非制冷热模块体积小、重量轻，为空间有限的红外系统集成提供了可靠的解决方案。其结构紧凑，达到了同规格模块的极致水平。专为电力巡检、光伏巡检、环保检测、科学研究、航拍、警务侦查、救灾救援、森林防火、城市安全等领域而开发。

特征

紧凑型和轻量级设计紧凑轻量化设计通用接口，易于集成
- 尺寸：21mm x 21mm x 13.5mm
- 重量：<20g（带 9.1mm 镜头）
- 功耗低至 0.7W
清晰图像和精确辐射测量
- 全新图像处理算法：NUC/3DNR/DNS /DRC/EE
- 区域、点和等温线温度测量
通用接口，易于集成
- 支持 Windows/Linux SDK
- DVP/LVDS/USB2.0 接口、RAW/YUV 图像数据输出、串口控制

应用程序
-无人机有效载荷
- 可穿戴设备

产品规格

型号	STiTL612/R
IR Detector Performance
敏感材料	VOx
分辨率	640x512
分辨率	12μm
光谱响应	8~14μm
典型的NETD	≤40mk
Image Processing
帧率	30Hz
启动时间	5s
数码视频	RAW/YUV/BT656
图像算法	非均匀性校正 (NUC) 三维降噪(3DNR)二维降噪(DNS) 动态范围压缩 (DRC) 动态范围压缩边缘增强(EE)
图像显示	黑/白/伪彩色
PC Software
ICC软件	模块控制和视频显示
Electrical Characteristics
标准外部接口	30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Male）
USB扩展板	Type-C
通信接口	RS232-TTL/USB2.0
数字视频接口	CMOS8/USB2.0
供电电压	3.3V±0.1V VDC
典型耗电量	0.7W
Temperature Measurement
工作温度范围	-10°C to 50°C
温度测量范围	-20℃至150℃,0℃至550℃;支持定制和扩展
温度测量精度	Greater of ±3°C or ±3% (@23℃±3℃)
区域温度测量	输出区域温度的最大值、最小值和平均值
SDK	支持Windows/Linux/ARM；实现视频流分析以及灰度到温度的转换
Physical Characteristics
尺寸(毫米)	21×22.3×27.3 (With 9.1mm Lens)
重量	20.8g±1.5g (With 9.1mm Lens)
安装接口	/
Environmental Adaptability
工作温度	-40°C to 70°C
储存温度	-45°C to 85°C
湿度	5% to 95%, 非冷凝
震动	5.35grms, 3 轴
冲击	半正弦波，40g/11ms，3轴6方向
认证	ROHS2.0/REACH
Optics
可选透镜	固定无热:9.1mm

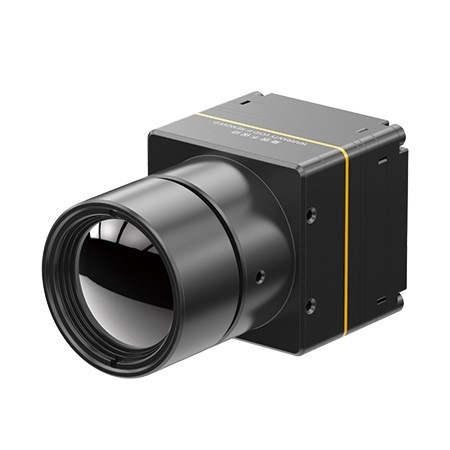

STWIN系列非制冷热模块

STWIN系列非制冷热模块集成了自主研发的陶瓷封装红外探测器、高性能信号处理电路和增强的图像算法，可输出清晰锐利的图像和准确的温度数据。其紧凑的设计和轻量化的结构可以满足客户对尺寸、重量和功耗的严格集成要求。

STWIN612集成了640x512/12um陶瓷封装非制冷红外探测器。STWIN612 热模块的典型 NETD < 40mk 可以呈现更清晰、更锐利和更详细的图像。STWIN412采用384x288/12um陶瓷封装红外探测器。热敏模块总共支持 11 种伪彩（White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot）。不同的行业有不同的色板选择。

特点

最佳 SWaP-C

- 尺寸：25.4x25.4x35mm（不含镜头）

- 重量轻：25g（不含镜头）

- 功耗低至 0.8W

卓越性能

- 强大的图像处理算法：NUC/3D/2D/DRC/EE

- 温度测量精度：±2℃或±2%

- 温度测量范围：-20℃至150℃、0至550℃（可定制）

通用性强

- 图像数据输出：YUV/BT.656/LVDS/USB2.0

- 支持Windows/Linux SDK；实现视频流分析以及灰度到温度的转换。

- 在各种恶劣环境下具有良好的稳定性

应用程序

- 无人机有效载荷

- 智能硬件

- 热成像

- 安全监测

- 机器人

- 消防和救援

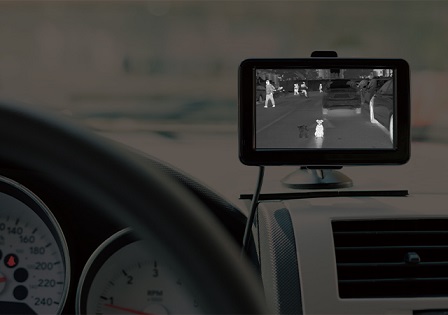

- ADAS

产品规格和小册子

型号	STWIN612/R	STWIN412/R
红外探测器性能
分辨率	640×512	384×288
像素尺寸	12μm
光谱响应	8~14μm
典型NETD	＜40mK
图像处理
帧率	25Hz/30Hz	25Hz/30Hz/50Hz
启动时间	6s
数码视频	YUV/BT.656/LVDS/USB2.0
模拟视频	PAL/NTSC
图像算法	NUC/3D/2D/DRC/EE
图像显示	总共11个(白热/熔岩/铁弓/水/热铁/医药/北极/彩虹/红/热/黑热)
电气特性
标准外部接口	50pin_HRS
通信接口	RS232/USB2.0
供电电压	4~5.5V
典型耗电量	0.8W
温度测量
工作温度范围	-10℃ to 50℃
温度测量范围	-20℃ to 150℃, 0℃ to 550℃
温度测量精度	Greater of ±2℃ or ±2%
SDK	Windows/Linux;实现视频流分析和从灰色到温度的转换
物理特征
尺寸(毫米)	25.4×25.4×35 (无镜头)
重量	25g (无镜头)
环境适应性
工作温度	-40℃ to 70℃
储存温度	-45℃ to 85℃
湿度	5% to 95%, 非冷凝
震动	5.35grms, 3 Axis
冲击	半正弦波，40g/11ms，3 轴，6 方向
光学的
可选透镜	固定绝热:13毫米
