冷却式长波红外摄像机

STEYAS615L STGAVIN615L 相关产品现在下单!

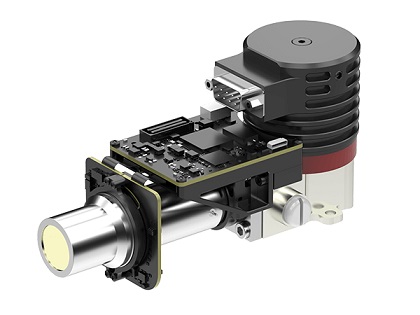

STEYAS615L 640X512 冷却AD模块 STEYAS 系列制冷型 AD 模块具有前置放大功能，可将制冷型红外探测器的模拟信号转换为数字视频流输出。它具有不同的分辨率格式和不同的波段。STEYAS615L 是 STEYAS 家族的一员，集成了 640x512/15μm LWIR 制冷探测器和 RS058 制冷机。
特征高热灵敏度，典型 NETD ≤18mk Cameralink接口输出16bit原始数据，串口控制与探测器尺寸一致的一体化结构 5V 单电源输出帧频1~100Hz可调

应用 - 远程监控系统 - 手持侦察系统 - 多传感器有效载荷	-搜索和跟踪系统 - 增强型飞行视觉系统 - 气体检测

产品规格和手册

产品手册链接:

型号	STEYAS615L
红外探测器性能
解析度	640x512
像素间距	15μm
制冷机	RS058
光谱范围	7.7um~9.5um 长宽
冷却时间 (25°C)	≤5.5min
最佳 NETD (20°C)	≤25mK
工作模式
帧率	1~160Hz 可调
工作模式	快照；ITR & Interlace Binning 集成模式；视窗模式；防晕染
电气规格
标准外部接口	QSH 60 pin
数字视频从	Cameralink: 输出16bit原始数据
外部同步	CC1：INT/帧外部同步；CC2：主控外部同步
沟通	Cameralink串口：TFG+/-，TC+/-；9600bps
电源	1 通道成像面板：5V 1 通道制冷器：24V
稳定功耗	9W
尺寸 (毫米)	148×58.5×71
重量	≤680g
工作温度	-40°C ~ +60°C
振动幅度	振动：GJB车载高速运输车 tShock：半正弦波，40g 11 ms，3 轴 6 方向各 3 次

STGAVIN615L 640X512 冷却热模块 STGAVIN 系列是SIMTRUM 推出的标准制冷红外模块。它具有不同的分辨率格式、不同的波段以及不同的连续光学镜头选项。STGAVIN615L 是 STGAVIN 系列之一，内置 640x512/15μm LWIR 制冷探测器和 RS058 制冷机。 STGAVIN615L 电子设备中已嵌入各种图像处理算法，可在完全黑暗或恶劣天气条件下输出清晰的红外图像。它可以在远距离检测和识别风险和威胁，同时在近距离呈现更多目标细节。
特征 - 满足远距离检测需求 - 高灵敏度 - 远程检测 - 轻松集成到系统中 - DVP/Cameralink 接口，RAW/YUV 图像输出 - 提供多种连续光学变焦镜头

应用 - 远程监控系统 - 手持侦察系统 - 多传感器有效载荷	-搜索和跟踪系统 - 增强型飞行视觉系统 - 气体检测

产品规格和手册

产品手册链接:

型号	STGAVIN615L
红外探测器性能
解析度	640x512
像素间距	15μm
制冷机	RS058
光谱范围	7.7um~9.5um LW
冷却时间(20°C)	≤7分钟
NETD (20°C)	≤25mK
图像处理
帧率	50Hz/100Hz
调光模式	线性/直方图/混合
数码变焦	×1/×2/×4
图像方向	水平/垂直/对角翻转
图像算法	NUC/自动增益控制/IDE
电气规格
标准外部接口	J30JZ 25pin
模拟视频	PAL
数字视频	16bit RAW/YUV: 16bit DVP/Cameralink 输出
外部同步	帧外同步：RS422电平
沟通	RS422, 115200bps
电源	20~28VDC
稳定功耗	14W
尺寸 (毫米)	155×67×80
Weight	≤900g
操作温度	-40°C ~ +60°C
振动幅度	振动：GJB车载高速运输冲击：半正弦波，40g 11ms，3轴6方向各3次
光学镜头
可选镜头	固定变焦: 25mm/F2

显微镜相机

相机类别	分辨率	像素大小	每秒传输帧数	波长	注意
显微镜 TE 冷却 USB3.0 CCD 相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0CCD相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头	24MP and 61MP	5.94um and 3.76um	高达 190FPS	380nm -650nm	紫外线扩展可用
TE-冷却USB3.0 CMOS相机	10MP 至 45MP	4.63um 至 2.31um	高达 96FPS	380nm - 650nm	红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机	0.5MP / 0.5MP	6.9um / 9um	20FPS	380nm - 650nm	外部触发器
显微镜USB3.0 CMOS相机	0.5MP 至 45MP	6.9um 至 1.55um	高达 520FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型	1.3MP 至 10MP	9.7um 至 4.6um	高达 86FPS	200nm -1100nm
显微镜USB3.0 CMOS相机附ISP	1.5MP 至 45MP	3.4um 至 1.2um	高达 165FPS	380nm - 650nm	红外截止滤光片 / ISP
目镜USB3.0 CMOS相机	5MP	2um	30FPS	380nm - 650nm	红外截止滤光片
HDMI彩色CMOS相机	2MP 至 8MP		60FPS	380 - 1100nm
UV和NIR增强型CMOS相机	4.2/8MP, 2.1/4.1MP		高达 200FPS	200-1100nm	紫外或近红外增强

科学相机

类型	型号	波长	传感器类型	分辨率	像素大小	帧率	QE
X射线 sCMOS相机	XF95	80-1000eV	BSI sCMOS	2048 x 2048	22.5um or 13.3um	48	~100% 全范围
XUV/VUV相机	maxCam	1-300nm	BSI/FSI CCD	1024 x 255	26um		参考手册
高速sCMOS相机	Dhyana 2100	200-1100nm	FSI CMOS /单声道	5220(水平) x 4096(垂直)	4.5um x 4.5um	450fps@8bit	63%@520nm
高速sCMOS相机	Dhyana 9KTDI	200-1100nm	BSI sCMOS TDI/单声道	9072	5um x 5um	510kHZ@8bit	82%@550nm,
冷却高灵敏度sCMOS相机	95V2	200-1100nm	BSI sCMOS/单声道	2048(水平) x 2048(垂直)	11μm x 11μm	48fps@12bit 标准位	95%@560nm
	400BSI V2	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	74fps@CL, 40fps@USB3.0	95%@600nm
	400BSI V3	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	100fps@CL, 40fps@USB3.0	95%@600nm
	400D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2040(垂直)	6.5μm x 6.5μm	35fps@16bit	72%@595nm
	400DC	200-1100nm	FSI sCMOS/彩色r	2048(水平) x 2044(垂直)	6.5μm x 6.5μm	22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机	6060BSI	200-1100nm	BSI sCMOS/单声道	6144(水平) x 6144(V)	10μm x 10μm	26.4fps@12-bit 标准位	95%@580nm
	4040BSI	200-1100nm	BSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	90%@550nm
	6060FSI	200-1100nm	FSI sCMOS/单声道	6144(水平) x 6144(垂直)	10μm x 10μm	44fps@12-bit标准位	72%@550nm
	4040FSI	200-1100nm	FSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	74%@600nm
紧凑型工业 sCMOS相机	401D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	40fps@16bit, 45fps@8bit	72%@595nm
	401A-G	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	401A-U	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	201D	200-1100nm		2048(水平) x 1152(垂直)	6.5μm x 6.5μm	70fps@16bit, 80fps@8bit	72%@595nm

增强型 CMOS 相机

类型	时间分辨iCMOS	高速门控iCMOS相机		高速荧光iCMOS相机
类型	时间分辨iCMOS	540M/S	1000M/S	荧光 (1000 FPS)	荧光 (2000 FPS)
产品图片
帧率	162 帧/秒	540 帧/秒	1000 帧/秒	1000 帧/秒 - 7500 帧/秒	2000 帧/秒 - 6400 帧/秒
传感器分辨率	1920 x 1200 像素	1696 x 1710 像素	1280 x 1024 像素	1280 x 1024 像素	1920 x 1080 像素*
像素大小	5.86 x 5.86 µm	8 x 8 µm	6.6 x 6.6 µm	6.6 x 6.6 µm	10 x 10 µm
光子增益 (最大)	50000 lm/m^2/lx	11000 lm/m^2/lx	11000 lm/m^2/lx	36000 lm/m^2/lx	36000 lm/m^2/lx
门控重复率	100 or 300Khz	100khz	100khz	100khz	100khz
增压器	18mm 增压器	双极增压器	双极增压器	单极增压器	单极增压器
位深	10 位 and 12 位	8 位	8 and 12 位	8 and 12 位	8 位
最短曝光时间	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)

成像增强管

类型	时间分辨图像增强器		H高速图像增强器-speed Image Intensifier
类型	型号 18	型号 25	型号 18	型号 25
产品图片
输入直径	18mm	25mm	18mm	25mm
有效面积	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复	100 kHz, 300 kHz 或 1 MHz	100 kHz, 300 kHz 或 1 MHz	100khz 或 300khz , 2.5 MHz 突发模式	100khz 或 300khz, 2.5 MHz 突发模式
Min. 栅极宽度	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)
帧率	高达 500 帧/秒	高达 500 帧/秒	高达 1,000,000 帧/秒	高达 1,000,000 帧/秒
光子增益	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000

短波、中波、长波红外相机

产品		光谱范围	分辨率	冷却	特征
短波红外相机		400-1700nm	1.3MP, 0.3MP	未冷却
中红外相机	中红外探测器	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	中红外摄像机	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	双波段探测器	3.7 至 4.8um\|7.7 至 9.5um	320*256px	冷却
长波红外相机	冷却 LWIR 探测器	7.7um 至 9.4um	0.08MP, 0.3MP	冷却
	冷却 LWIR 相机	7.7um 至 9.4um	0.3MP	冷却
	长波红外热像仪	8 至 14um	0.08MP, 0.3MP,1.5MP	未冷却	广泛的温度范围
	用于皮肤筛查的热像仪	8 至 14um	320*256px	未冷却	体温
	手机热像仪	8 至 14um	256*192px	未冷却	智能手机用
	紧凑型热像仪	8 至 14um	0.08MP, 0.3MP	未冷却	对于闭路电视，无人机

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

Compare	Model		Drawings & Specs	Availability	Reference Price (USD)
		STEYAS615L LWIR Cooled Infrared Camera, Resolution: 640x512, Pixel Pitch: 15um, Spectral Range: 7.7um～9.5um LW, Frame Rate: 1~160Hz Adjustable		4-6 Weeks	Request for quote
		STGAVIN615L LWIR Cooled Infrared Camera, Resolution: 640x512, Pixel Pitch: 15um, Spectral Range: 7.7um～9.5um LW, Frame Rate: 1~160Hz Adjustable		4-6 Weeks	Request for quote
