适用于智能手机的LWIR热成像摄像机

概述 STIMO120 STIMO256 软件相关产品现在下单!

STIMO系列--微型热敏模块

晶圆级封装红外模块集成了晶圆级光学镜头、晶圆级封装探测器和基础成像处理电路，可实现全画幅每个像素的精确温度数据和清晰图像，可轻松集成到移动终端或智能设备，特别是对成本、尺寸和重量有严格要求的创新产品。

特征

成本低、集成快

- 最小WLP红外模块，尺寸为8.5 x 8.5 x 9.16mm。

- DVP接口，兼容各种嵌入式平台。

- 可视相机模块等效，直接集成。

- 完整的SDK开发套件。

延长操作时间

- 低功率设计,最低到9mW。

应用程序

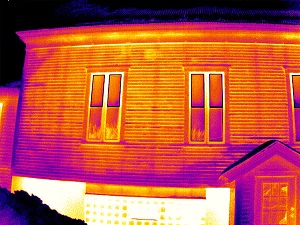

STIMO系列热成像核心已广泛应用于消费电子市场，使其更容易集成到更多终端产品中，大大降低了客户的成本。

型号指南

型号	STIMO-120	STIMO-256
分辨率	120x90	256x192
像素间距	17µm	12μm
光谱范围	8~14μm
NETD	≤60mk	≤45mk
镜头类型	WLO
焦点	固定变焦
视野	90º /50º	53º ±1º
实地深度	10厘米到无限

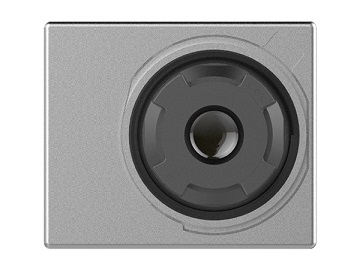

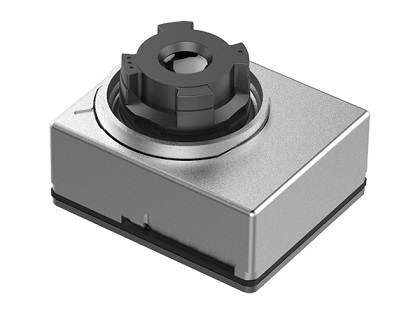

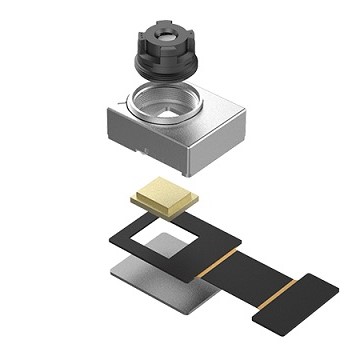

STIMO120 -- STIMO 系列 120x90 VOx 非冷却热模块

STIMO120是SIMTRUM提供的STIMO系列微型红外模块之一。它集成了光学镜头、256x192@12μm晶圆级封装（WLP）长波红外探测器和基本图像处理电路，可快速获取目标区域的热图像和热量分布。

STIMO256红外摄像头模块面向小尺寸、轻量化、低成本（SWaP）红外热成像应用，但仍要求更好的图像质量。其超微型结构和超低功耗，方便集成到对成本、尺寸和重量有严格要求的各种检测工具、安防监控摄像头或手持式红外热像仪中。

特点

- DVP接口，兼容各种嵌入式平台；

- 可见光摄像头模组等效，直接集成；

- 完整的SDK开发套件；

- 低功率设计,延长工作时间;

- 低成本的多种智能应用。

产品规格

型号	STIMO-120
红外探测器性能
分辨率	120x90
像素间距	17µm
光谱范围	8~14μm
NETD	≤60mk
光线类型	WLO
焦点	固定变焦
视野	90º /50º
实地深度	10厘米到无限
输出图像帧速率与分辨率	1~30Hz
温度测量
温度范围	-20ºC ~ +120º
温度精度	可定制的
接口控制
AVDD	3.6V±0.05V
VSK/VDET	4.7V±0.05V
DVDD	1.8V±0.05V
接口	数字接口
耗电量	45兆瓦(典型模式);9兆瓦(低功率模式)
物理特征
尺寸(毫米)	12x10x5.48(HFOV=90度) 8.5x8.5x9.16(HFOV=50度)(以规范为准)
工作温度	-20ºC ~ +60º
储存温度	-40ºC ~ +85º

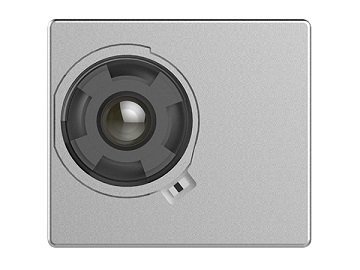

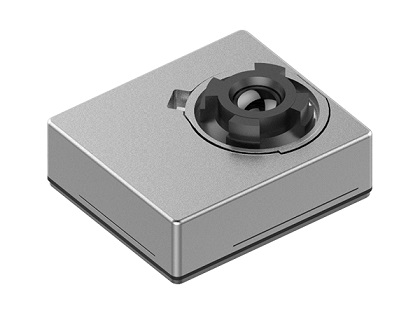

STIMO256 -- STIMO 系列 256x192 VOx 非冷却热模块

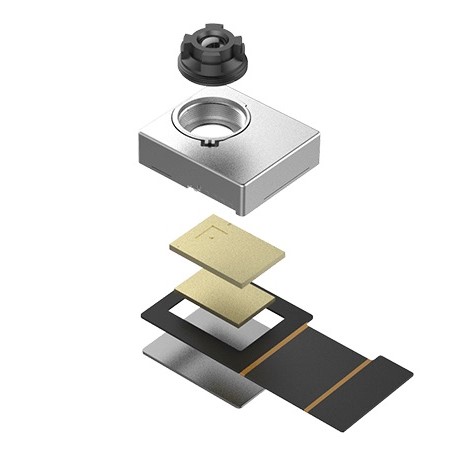

STIMO256是SIMTRUM提供的STIMO系列微型红外模块之一。它集成了256×192晶圆级封装红外探测器、晶圆级光学镜头、微电磁阀快门，支持25°/50°视场角。

特点

-配备高精度永磁电动机和最薄的电磁阀快门;

-实现近远距焦距调整和自动对焦温度测量功能;

-高精度、可定制的温度测量范围;

-特别软件开发工具包,支持跨平台和丰富的功能。

产品规格

型号	STIMO-256
红外探测器性能
分辨率	256x192
像素间距	12μm
光谱范围	8~14μm
NETD	≤45mk
光线类型	WLO
焦点	固定变焦
视野	53º ±1º
实地深度	10厘米到无限
输出图像帧速率与分辨率	1~30Hz
温度测量
温度范围	-20ºC ~ +120º
温度精度	可定制的
接口控制
AVDD	3.6V±0.05V
VSK/VDET	5V±0.05V
DVDD	1.8V±0.05V
接口	数字接口
耗电量	70mW
物理特征
尺寸(毫米)	15x13x6.83
工作温度	-20ºC ~ +60º
储存温度	-40ºC ~ +85º
