非制冷长波红外热成像相机

热成像相机热像仪软件相关产品现在下单!

非制冷热成像相机 STPLUG-R系列在STPLUG系列成像模块的基础上增加了测温功能，提供每个像素的辐射温度数据，保证了精确的测温和专业的热成像检查。借助强大的 SDK 数据库，您只需使用 STPLUG-R 系列的外壳即可设计自己的热成像红外相机。		产品手册:
特征即插即用，轻松集成 - 标准 50pin 接口，多种扩展板可选 - 标准光纤接口；全套红外镜头 - 完善的SDK数据库，持续更新优化工业检测热成像 -支持高热敏度，NETD＜30mK -可选测温功能，可定制温度范围各种扩展组件 - USB3.0/VPC/Cameralink /HDMI/Gig-E网口		产品手册:
应用程序

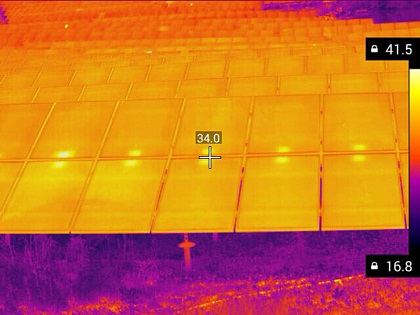

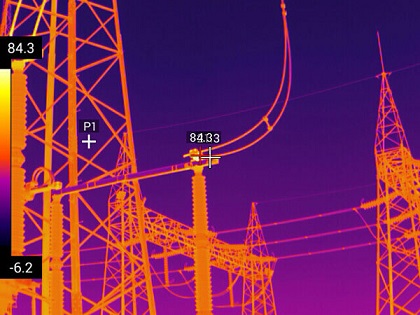

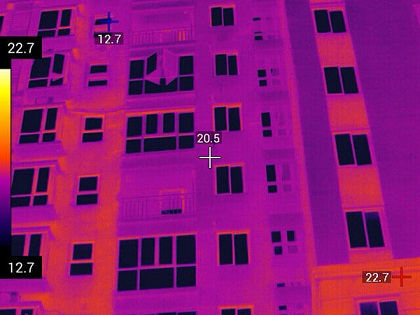

预测性维修	新能源	建筑物检验

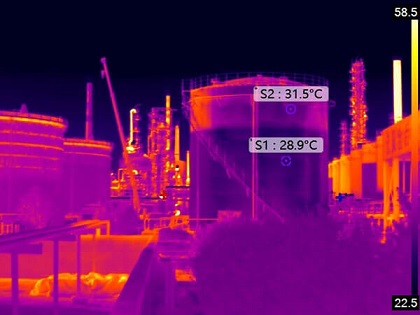

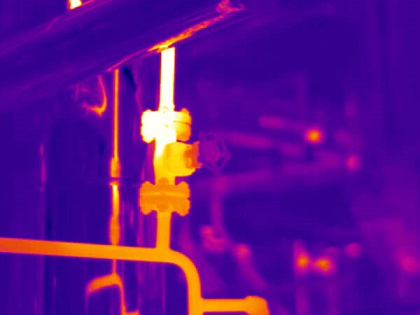

冶金石油化工	机器视觉	铁路交通

产品规格

型号	STPLUG1212R	STPLUG617R	STPLUG417R
红外探测器性能
分辨率	1280x1024	640x512	384×288
像素尺寸	12µm	17µm	17µm
光谱范围	8~14µm
NETD	＜50mK	<30mK
图像处理
帧率	25Hz	25Hz/30Hz	25Hz/30Hz/50Hz/60Hz
启动时间	25s	15s
模拟视频	/	PAL/NTSC
数字视频	RAW/YUV/BT1120	RAW/YUV/BT656/LVDS
扩展部分	USB 3.0/Cameralink/HDMI	USB/VPC/Cameralink/Gig-E
调光	线性/直方图/混合三种模式
数字变焦	1~8X连续变焦，步长1/8
图像显示	黑热/白热/伪彩色
图像方向	横向/垂直/对角翻
图像算法	非均匀性校正(NUC) ,自动增益控制 (AGC) ,图像细节增强(IDE)
电气规格
标准外部接口	50pin_HRS接口
通信方式	RS232-TTL, 115200bps
供电电压	5V±0.3V	4~6V	4.5~6V
典型功耗	2W/5V@23±5℃	1.5W	2W
温度测量
工作温度范围	-10ºC ~50ºC
温度范围	-20℃~150℃,0℃~550℃
温度精度	±3℃ 或 ±3%中较大者	±2℃ 或 ±2%中较大者	±2℃ 或 ±2%中较大者
SDK	支持ARM/Windows/LinuxSDK,实现全屏幕热成像
物理特性
尺寸(毫米)	56×56×44	44.5×45.95×36.6	44.5×44.5×36.6
重量	220g±5g	90g±3g	77g±3g
环境适应
操作温度	-40ºC ~+70ºC
储存温度	-45ºC ~+85ºC
湿度	5%~95%, 无凝结
震动	随机振动 5.35grms，3 轴
冲击	半正弦波,40克/11米,3轴6方向
光学特性
可选透镜	固定焦距: 14mm/25mm	固定焦距: 7.5毫米/13毫米/19毫米/25毫米	固定焦距: 7.5毫米/13毫米/19毫米/25毫米

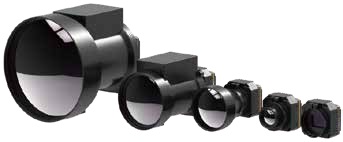

非制冷热像仪 STPLUG系列非制冷散热模块集成了GST金属封装红外探测器、独特的图像处理算法和专业的硬件平台。凭借高性能红外探测器，热模块可以在任何恶劣环境下提供卓越的性能、清晰的图像、边缘锐化和增强的细节。		产品手册:
特征即插即用，轻松集成 - DVP/LVDS 多个图像输出接口。 - 标准光学接口，镜头选择齐全图像清晰，细节丰富 - 高热灵敏度，NETD＜30mK - IDE/AGC智能算法稳定性好 - 适应各种恶劣环境各种扩展组件 - USB3.0/VPC/Cameralink/HDMI/Gig -E网口
应用程序 STPLUG系列热模块配备了各种常见的工业接口和光学镜头，可满足所有特定的集成要求。

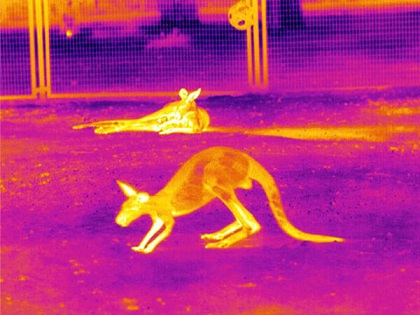

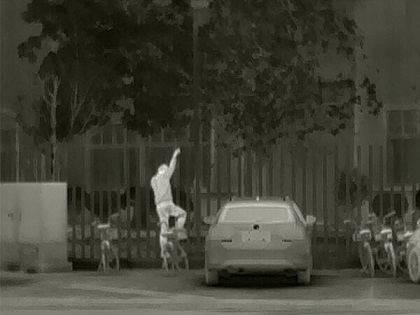

高级驾驶辅助系统	户外	安全监测

产品规格

型号	STPLUG1212	STPLUG612	STPLUG617	STPLUG417
红外探测器性能
分辨率	1280×1024	640×512	640×512	384×288
像素尺寸	12μm		17μm
光谱范围	8~14μm
NETD	<50mK	<40mK	<30mK
图像处理
帧率	25Hz	9Hz/25Hz/30Hz/50Hz	9Hz/25Hz/30Hz/50Hz	9Hz/25Hz/30Hz/50Hz/60Hz
启动时间	25s	10s
模拟视频	/	PAL/NTSC
数码视频	RAW/YUV/BT1120	RAW/YUV/BT656/LVDS
扩展部分	USB/Camerlink/HDMI	USB/VPC/Cameralink/Gig-E
调光模式	线性/直方图/混合
数字变焦	1~8倍连续变焦，步长1/8
图像显示	黑热/白热/伪彩
图像方向	横向/垂直/对角翻
图像算法	非均匀性校正 (NUC), 自动增益控制 (AGC),图像细节增强 (IDE)
电气规格
标准外部接口	50pin_HRS
通信方式	RS232-TTL,115200bps
供电电压	5±0.3V (固定焦距) 12V±1V (连续变焦)	4~6V	4~6V	4.5~6V
典型耗电量	2W/5V@23±5℃ (固定焦距) 4.2W/12V@23±5℃ (连续变焦)	1.4W	1.4W	1.4W
物理特征
尺寸(毫米)	56×56×44	44.5×44.5×36.6	44.5×45.95×37.3	44.5×44.5×36.6
重量	220g±5g	85g±3g	90g±3g	85g±3g
环境适应
操作温度	-40ºC ~+70ºC
储存温度	-45ºC ~+85ºC
湿度	5%~95%,非冷凝
震动	随机振动 5.35grms，3 轴
冲击	半正弦波,40克/11米,3轴6方向
光学
可选透镜	固定焦距: 14mm/19mm/25mm 连续变焦: 30-90mm, 30-180mm	固定焦距: 19mm/24mm	固定焦距: 7.5毫米/13毫米/19毫米 /25mm/ 35mm/50mm /60毫米/100毫米机动镜头:75毫米 /100毫米/150毫米连续缩放:30-150mm	固定焦距: 7.5mm/13mm/19mm/ 25mm/35mm/50mm/ 60mm/100mm

以下是驱动程序和软件，或者您可以点击此处给我们发送消息以获取技术支持。

Control

SDK

Driver

显微镜相机

相机类别	分辨率	像素大小	每秒传输帧数	波长	注意
显微镜 TE 冷却 USB3.0 CCD 相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0CCD相机	1.5MP 至 12MP	6.45um 至 3.1um	~30FPS	380nm - 650nm	红外截止滤光片
大幅面TE冷却USB3.0CMOS摄像头	24MP and 61MP	5.94um and 3.76um	高达 190FPS	380nm -650nm	紫外线扩展可用
TE-冷却USB3.0 CMOS相机	10MP 至 45MP	4.63um 至 2.31um	高达 96FPS	380nm - 650nm	红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机	0.5MP / 0.5MP	6.9um / 9um	20FPS	380nm - 650nm	外部触发器
显微镜USB3.0 CMOS相机	0.5MP 至 45MP	6.9um 至 1.55um	高达 520FPS	380nm - 650nm	红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型	1.3MP 至 10MP	9.7um 至 4.6um	高达 86FPS	200nm -1100nm
显微镜USB3.0 CMOS相机附ISP	1.5MP 至 45MP	3.4um 至 1.2um	高达 165FPS	380nm - 650nm	红外截止滤光片 / ISP
目镜USB3.0 CMOS相机	5MP	2um	30FPS	380nm - 650nm	红外截止滤光片
HDMI彩色CMOS相机	2MP 至 8MP		60FPS	380 - 1100nm
UV和NIR增强型CMOS相机	4.2/8MP, 2.1/4.1MP		高达 200FPS	200-1100nm	紫外或近红外增强

科学相机

类型	型号	波长	传感器类型	分辨率	像素大小	帧率	QE
X射线 sCMOS相机	XF95	80-1000eV	BSI sCMOS	2048 x 2048	22.5um or 13.3um	48	~100% 全范围
XUV/VUV相机	maxCam	1-300nm	BSI/FSI CCD	1024 x 255	26um		参考手册
高速sCMOS相机	Dhyana 2100	200-1100nm	FSI CMOS /单声道	5220(水平) x 4096(垂直)	4.5um x 4.5um	450fps@8bit	63%@520nm
高速sCMOS相机	Dhyana 9KTDI	200-1100nm	BSI sCMOS TDI/单声道	9072	5um x 5um	510kHZ@8bit	82%@550nm,
冷却高灵敏度sCMOS相机	95V2	200-1100nm	BSI sCMOS/单声道	2048(水平) x 2048(垂直)	11μm x 11μm	48fps@12bit 标准位	95%@560nm
	400BSI V2	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	74fps@CL, 40fps@USB3.0	95%@600nm
	400BSI V3	200-1100nm	BSI sCMOS	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	100fps@CL, 40fps@USB3.0	95%@600nm
	400D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2040(垂直)	6.5μm x 6.5μm	35fps@16bit	72%@595nm
	400DC	200-1100nm	FSI sCMOS/彩色r	2048(水平) x 2044(垂直)	6.5μm x 6.5μm	22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机	6060BSI	200-1100nm	BSI sCMOS/单声道	6144(水平) x 6144(V)	10μm x 10μm	26.4fps@12-bit 标准位	95%@580nm
	4040BSI	200-1100nm	BSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	90%@550nm
	6060FSI	200-1100nm	FSI sCMOS/单声道	6144(水平) x 6144(垂直)	10μm x 10μm	44fps@12-bit标准位	72%@550nm
	4040FSI	200-1100nm	FSI sCMOS/单声道	4096(水平) x 4096(垂直)	9μm x 9μm	16.5fps@CL, 9.7fps@USB3.0	74%@600nm
紧凑型工业 sCMOS相机	401D	200-1100nm	FSI sCMOS/单声道	2048(水平) x 2048(垂直)	6.5μm x 6.5μm	40fps@16bit, 45fps@8bit	72%@595nm
	401A-G	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	401A-U	200-1100nm		2048(水平) x 2048(垂直)	11μm x 11μm		58%@600nm
	201D	200-1100nm		2048(水平) x 1152(垂直)	6.5μm x 6.5μm	70fps@16bit, 80fps@8bit	72%@595nm

增强型 CMOS 相机

类型	时间分辨iCMOS	高速门控iCMOS相机		高速荧光iCMOS相机
类型	时间分辨iCMOS	540M/S	1000M/S	荧光 (1000 FPS)	荧光 (2000 FPS)
产品图片
帧率	162 帧/秒	540 帧/秒	1000 帧/秒	1000 帧/秒 - 7500 帧/秒	2000 帧/秒 - 6400 帧/秒
传感器分辨率	1920 x 1200 像素	1696 x 1710 像素	1280 x 1024 像素	1280 x 1024 像素	1920 x 1080 像素*
像素大小	5.86 x 5.86 µm	8 x 8 µm	6.6 x 6.6 µm	6.6 x 6.6 µm	10 x 10 µm
光子增益 (最大)	50000 lm/m^2/lx	11000 lm/m^2/lx	11000 lm/m^2/lx	36000 lm/m^2/lx	36000 lm/m^2/lx
门控重复率	100 or 300Khz	100khz	100khz	100khz	100khz
增压器	18mm 增压器	双极增压器	双极增压器	单极增压器	单极增压器
位深	10 位 and 12 位	8 位	8 and 12 位	8 and 12 位	8 位
最短曝光时间	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)	40 纳秒 (3 纳秒可选)

成像增强管

类型	时间分辨图像增强器		H高速图像增强器-speed Image Intensifier
类型	型号 18	型号 25	型号 18	型号 25
产品图片
输入直径	18mm	25mm	18mm	25mm
有效面积	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm	第二代: ø 17.5 mm, 第三代: 13.5x10 mm	第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复	100 kHz, 300 kHz 或 1 MHz	100 kHz, 300 kHz 或 1 MHz	100khz 或 300khz , 2.5 MHz 突发模式	100khz 或 300khz, 2.5 MHz 突发模式
Min. 栅极宽度	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)	< 3ns - 40ns (FWHM)
帧率	高达 500 帧/秒	高达 500 帧/秒	高达 1,000,000 帧/秒	高达 1,000,000 帧/秒
光子增益	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 14800, S25:30000 GaAs: 40000, GaAsp: 20000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000	S20 : 40000, S25:30000 GaAs: 30000, GaAsp: 50000

短波、中波、长波红外相机

产品		光谱范围	分辨率	冷却	特征
短波红外相机		400-1700nm	1.3MP, 0.3MP	未冷却
中红外相机	中红外探测器	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	中红外摄像机	3.7um 至 4.8um	0.08MP, 0.3MP,1.5MP	冷却
	双波段探测器	3.7 至 4.8um\|7.7 至 9.5um	320*256px	冷却
长波红外相机	冷却 LWIR 探测器	7.7um 至 9.4um	0.08MP, 0.3MP	冷却
	冷却 LWIR 相机	7.7um 至 9.4um	0.3MP	冷却
	长波红外热像仪	8 至 14um	0.08MP, 0.3MP,1.5MP	未冷却	广泛的温度范围
	用于皮肤筛查的热像仪	8 至 14um	320*256px	未冷却	体温
	手机热像仪	8 至 14um	256*192px	未冷却	智能手机用
	紧凑型热像仪	8 至 14um	0.08MP, 0.3MP	未冷却	对于闭路电视，无人机

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Search Reset

	Availability	Reference Price (USD)

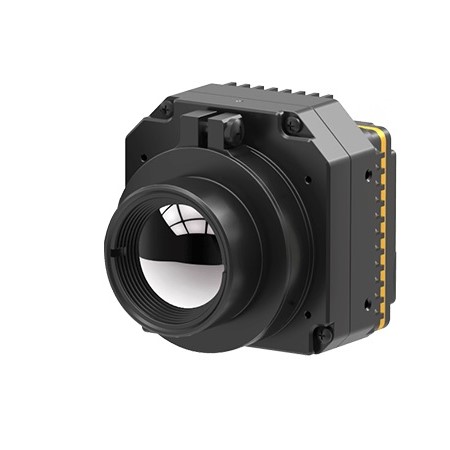

STPLUG617R Uncooled LWIR Thermography Camera, Resolution 640x512, Pixel 17um, Spectral Range 8~14um, Frame Rate 25Hz/30Hz	6-8 weeks	Request for quote
STPLUG417R Uncooled LWIR Thermography Camera, Resolution 384×288, Pixel 17um, Spectral Range 8~14um, Frame Rate 25Hz/30Hz/50Hz/60Hz	6-8 weeks	Request for quote

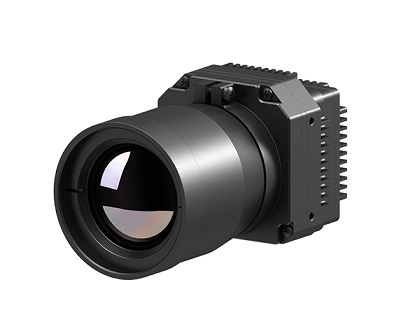

STPLUG1212R Uncooled LWIR Thermography Camera, Resolution 1280x1024, Pixel 12um, Spectral Range 8~14um, Frame Rate 25Hz	6-8 weeks	Request for quote
STPLUG617 Uncooled LWIR Thermography Camera, Resolution 640x512, Pixel 17um, Spectral Range 8~14um, Frame Rate 9Hz/25Hz/30Hz/50Hz	6-8 weeks	Request for quote
STPLUG417 Uncooled LWIR Thermography Camera, Resolution 384×288, Pixel 17um, Spectral Range 8~14um, Frame Rate 9Hz/25Hz/30Hz/50Hz/60Hz	6-8 weeks	Request for quote
STPLUG1212 Uncooled LWIR Thermography Camera, Resolution 1280x1024, Pixel 12um, Spectral Range 8~14um, Frame Rate 25Hz	6-8 weeks	Request for quote
STPLUG612 Uncooled LWIR Thermography Camera, Resolution 640x512, Pixel 12um, Spectral Range 8~14um, Frame Rate 9Hz/25Hz/30Hz/50Hz	6-8 weeks	Request for quote
