冷却中波红外探测器 | 瑆创光学电子商店

Products / 成像 /短波/中波/长波红外相机 /中波红外摄像机(MWIR) /冷却中波红外探测器 /
冷却中波红外探测器
概述 STC1212M STC615M STC330M 相关产品 现在下单!



MWIV 系列制冷红外探测器

MWIR系列涵盖元件提纯、衬底、外延、FPAs ROIC、冷却器、封装测试等300多项技术和4000多道工序。



特征

清晰锐利的成像

- 均匀性好，有效像素率>99.5%

- 高灵敏度，最佳 NETD 低至 8mk。



保证持续供应

- 可互换的标准接口。

- 批量生产，一致性好。





专为特定应用而设计

- 波长可定制。

- F 数可以定制。

- 安装表面可以定制。

- 可提供多个低温冷却器。

应用

- 远程监控系统

- 手持侦察系统

- 多传感器有效载荷





- 搜索和跟踪系统

- 增强型飞行视觉系统

- 气体检测







型号指南

模型 C1212M MW C615M MW C330M MW
材料 MCT
解析度 1280x1024 640x512 320x256
像素间距 12μm 15μm 30μm
光谱范围 3.7um～4.8um分子量
工作模式 快照、ITR/IWR集成模式；视窗模式；防晕染 快照、ITR 集成模式；视窗模式；防晕染
充电容量 6.75Me-/4.8Me-(ITR)
 5.25Me-/3.3Me-(IWR)		 9.1Me-/6.5Me-(ITR)
 7.8Me-/5.2Me-(IWR)		 36Me-/12Me-
动态范围 ITR 模式≥80dB
 IWR 模式≥76dB		 ≥75dB ≥80dB
输出数量

4 或 8；高达 20Mpixel/s 每

输出

 4; 每个输出高达 10Mpixel/s 1 或 4; 每个输出高达 6.6Mpixel/s
网络开发 ≤20mK (F2/F4) F2: ≤17mK
F4: ≤18mK		 F2: ≤9mK
  F4: ≤15mK




STC1212M MWIR制冷红外探测器是SIMTRUM提供的HgCdTe/MCT制冷红外探测器之一。它是高分辨率、高性能和高可靠性的结合。



STC1212M MWIR MCT FPA 探测器在同一活动图像中提供的像素是传统 640x512 产品的四倍。1280x1024分辨率的大阵列，可以实现更广的视野，提供更多的图像细节。缩小的 12um 像素尺寸提供更好的空间分辨率，并匹配更短的光学镜头焦距以实现相同的距离任务。

STC1212M MWIR HgCdTe 红外探测器是热成像应用的理想选择，这些应用需要在小尺寸、重量和功率封装中提供卓越的远距离性能和图像细节识别能力。





特征

- 分辨率：1280x1024

- 像素间距：12um

- 高灵敏度

- 紧凑的设计

- 轻的

- 低功耗



产品规格和手册

产品手册链接:

规格
型号 STC1212M MW
材料 MCT
解析度 1280x1024
像素间距 12μm
光谱范围 3.7um～4.8um分子量
工作模式 快照、ITR/IWR集成模式；视窗模式；防晕染
充电容量 6.75Me-/4.8Me-(ITR)
5.25Me-/3.3Me-(IWR)
动态范围 ITR模式≥80dB
IWR模式≥76dB
输出数量 4 或 8; 每个输出高达 20Mpixel/s
网络开发 ≤20mK (F2/F4)
有效像素率 ≥99.5%
响应不均匀 ≤8%
制冷机类型 RS058F
稳定功耗 ≤7W
最大功耗 ≤17W
电源 24V 直流
冷却时间 ≤6分钟
重量 ≤600g
尺寸 (毫米) 149x58.5x71
工作温度 -45°C ~ +71°C

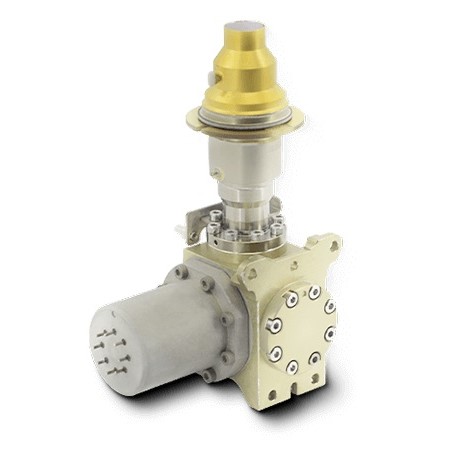

STC615M MWIR制冷红外探测器是SIMTRUM提供的HgCdTe/MCT制冷红外探测器之一。它具有最流行的 640x512@15µm 规格，适用于几乎所有可能的应用，如远程监控系统、手持热像仪、气体泄漏检测相机等。其波长、F 数和安装表面均可定制，这是专门为专为客户的要求而设计。

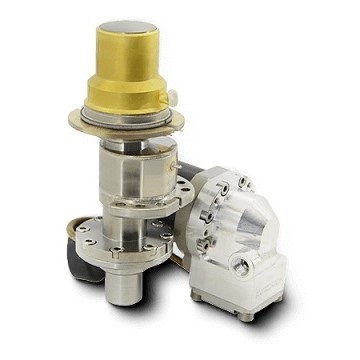

多个低温冷却器可用于 STC615M MWIR 冷却热探测器。配置RS058集成斯特林冷却器后，可与大多数主流产品互换。对于需要紧凑设计、小尺寸和低功耗的应用，带有 RS046 检测器杜瓦冷却器的 STC615M MWIR 冷却红外检测器是理想的选择。配备分体式冷却器RS046H杜瓦冷却器组件的配置适用于需要灵活空间布置和严格尺寸要求的整个系统设计，例如手持、无人机负载、吊舱等应用。

特征

- 分辨率：640x512

- 像素间距：15um

- 高灵敏度

- 紧凑的设计

- 轻的

- 低功耗





产品规格和手册

产品手册链接:

规格
模型 STC615M MW
材料 MCT
解析度 640x512
像素间距 15μm
光谱范围 3.7um～4.8um分子量
工作模式 快照、ITR/IWR集成模式；视窗模式；防晕染
充电容量 9.1Me-/6.5Me-(ITR)
7.8Me-/5.2Me-(IWR)
动态范围 ≥75dB
输出数量 4; 每个输出高达 10Mpixel/s
网络开发 F2: ≤17mK
F4: ≤18mK
有效像素率 ≥99.5%
响应不均匀 ≤8%
制冷机类型 RS058/RS046
稳定功耗 ≤6W@RS058
≤5W@RS046
最大功耗 ≤12W @ RS058
≤11W @ RS046
电源 RS058: 24V 直流
RS046: 32V 直流
冷却时间 ≤6min @ RS058
≤5min30s @ RS046
重量 ≤600g @ RS058
≤350g @ RS046
尺寸(毫米) RS046: 122x46.3x82
RS058: 147x58.5x71
工作温度 -45°C ~ +71°C

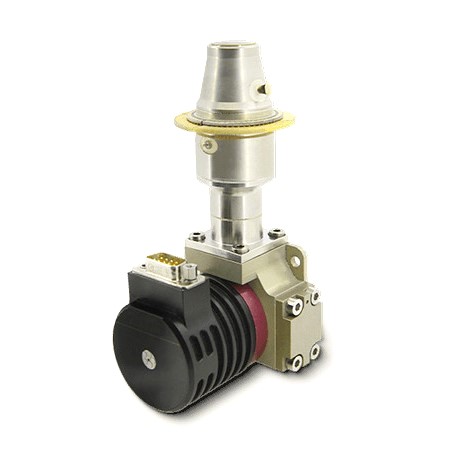

STC330M MWIR制冷红外探测器是SIMTRUM提供的HgCdTe/MCT制冷红外探测器之一。这是最经典的 320x256@30µm 规格。其波长、F 数和安装表面均可定制，并提供多种制冷机。



STC330M MWIR 冷却 MCT 探测器在配置 RS058 集成斯特林冷却器时可与大多数主流产品互换。它可用于几乎所有可能的应用，如远程监控系统、手持热像仪、气体泄漏检测相机等。



特征

- 分辨率：320x256

- 像素间距：30 µm

- 高灵敏度

- 紧凑的设计

- 轻的

- 低功耗





产品规格和手册

产品手册链接

规格
模型 STC330M MW
材料 MCT
解析度 320x256
像素间距 30μm
光谱范围 3.7μm～4.8μm分子量
工作模式 快照、ITR 集成模式；视窗模式；防晕染
充电容量 36Me-/12Me-
动态范围 ≥80dB
输出数量 1 或 4；每个输出高达 6.6Mpixel/s
网络开发 F2: ≤9mK, F4: ≤15mK
有效像素率 ≥99.5%
响应不均匀 ≤8%
制冷机类型 RS058/RS046H
稳定功耗 ≤6W @ RS058
≤6W @ RS046H
最大功耗 ≤12W @ RS058
≤11W @ RS046H
电源 RS058: 24V直流
RS046H: 32V直流
冷却时间 ≤6min @ RS058
≤5min30s @ RS046H
重量 ≤600g
尺寸(毫米) 142x58.5x71
工作温度 -45°C ~ +71°C








显微镜相机



相机类别 分辨率 像素大小 每秒传输帧数 波长 注意
显微镜 TE 冷却 USB3.0 CCD 相机 1.5MP至 12MP 6.45um至 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
显微镜USB3.0CCD相机 1.5MP至 12MP 6.45um至 3.1um ~30FPS 380nm - 650nm 红外截止滤光片
Large Format TC-Cooling USB3.0 CMOS Camera 24MP and 61MP 5.94um and 3.76um 高达 2 190FPS 380nm -650nm UV extended available
TE-冷却USB3.0 CMOS相机 10MP至 45MP 4.63um至 2.31um 高达 2 96FPS 380nm - 650nm 红外截止滤光片
带外部触发器的 TE-冷却 USB3.0 CMOS 相机 0.5MP / 0.5MP 6.9um / 9um 20FPS 380nm - 650nm
 外部触发器
显微镜USB3.0 CMOS相机 0.5MP至 45MP
 6.9um至 1.55um 高达 2 520FPS 380nm - 650nm 红外截止滤光片
显微镜USB3.0 CMOS相机紫外增强型 1.3MP至 10MP 9.7um至 4.6um 高达 2 86FPS 200nm -1100nm
显微镜USB3.0 CMOS相机附ISP 1.5MP至 45MP
 3.4um至 1.2um 高达 2 165FPS 380nm - 650nm 红外截止滤光片/ ISP
目镜USB3.0 CMOS相机 5MP 2um 30FPS 380nm - 650nm 红外截止滤光片
HDMI彩色CMOS相机 2MP to 8MP   60FPS 380 - 1100nm

UV和NIR增强型CMOS相机 4.2/8MP,  2.1/4.1MP
   高达 200FPS 200-1100nm 紫外或近红外增强



科学相机

类型 型号 波长 传感器类型 分辨率 像素大小 帧率 QE
X 射线 sCMOS 相机 XF95 80-1000eV BSI sCMOS 2048 x 2048 22.5um or 13.3um  48 ~100%全范围
XUV/VUV 相机 maxCam 1-300nm  BSI/FSI CCD  1024 x 255 26um   参考手册
高速 sCMOS 相机 Dhyana 2100 200-1100nm FSI CMOS / 单声道 5220(水平) x 4096(垂直) 4.5um x 4.5um 450fps@8bit 63%@520nm
Dhyana 9KTDI 200-1100nm BSI sCMOS TDI/单声道 9072 5um x 5um 510kHZ@8bit 82%@550nm,
冷却高灵敏度 sCMOS 相机 95V2 200-1100nm BSI sCMOS/单声道 2048(水平) x 2048(垂直) 11μm x 11μm 48fps@12bit 标准位 95%@560nm
400BSI V2 200-1100nm BSI sCMOS 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 74fps@CL, 40fps@USB3.0 95%@600nm
400BSI V3 200-1100nm BSI sCMOS 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 100fps@CL, 40fps@USB3.0 95%@600nm
400D 200-1100nm FSI   sCMOS/单声道 2048(水平) x 2040(垂直) 6.5μm x 6.5μm 35fps@16bit 72%@595nm
400DC 200-1100nm FSI   sCMOS/彩色 2048(水平) x 2044(垂直) 6.5μm x 6.5μm 22fps@8bit, 16fps@16bit
大传感器 sCMOS 相机 6060BSI 200-1100nm BSI sCMOS/单声道 6144(水平) x 6144(垂直) 10μm x 10μm 26.4fps@12-bit 标准位 95%@580nm
4040BSI 200-1100nm 4096(水平) x   4096(垂直) 9μm x 9μm 16.5fps@CL, 9.7fps@USB3.0 90%@550nm
6060FSI 200-1100nm FSI sCMOS/单声道 6144(水平) x   6144(垂直) 10μm x 10μm 44fps@12-bit 标准位 72%@550nm
4040FSI 200-1100nm 4096(水平) x   4096(垂直) 9μm x 9μm 16.5fps@CL, 9.7fps@USB3.0 74%@600nm
紧凑型工业 sCMOS 相机 401D   200-1100nm FSI sCMOS/单声道 2048(水平) x 2048(垂直) 6.5μm x 6.5μm 40fps@16bit, 45fps@8bit 72%@595nm
401A-G 200-1100nm 2048(水平) x 2048(垂直) 11μm x 11μm   58%@600nm
401A-U 200-1100nm 2048(水平) x 2048(垂直) 11μm x 11μm   58%@600nm
201D 200-1100nm 2048(水平) x 1152(垂直) 6.5μm x 6.5μm 70fps@16bit, 80fps@8bit 72%@595nm



增强型 CMOS 相机

类型 时间分辨 iCMOS 高速门控 iCMOS 相机 高速荧光 iCMOS x就
540M/S 1000M/S 荧光 (1000 FPS) 荧光 (2000 FPS)
产品图片

TRiCAM_Specifications 1.jpeg

帧率 162 帧/秒 540 帧/秒 1000 帧/秒 1000 帧/秒 - 7500 帧/秒 2000 帧/秒 - 6400 帧/秒
传感器清分辨率 1920 x 1200 像素 1696 x 1710 像素 1280 x 1024 像素 1280 x 1024 像素 1920 x 1080 像素*
像素大小 5.86 x 5.86  µm  8 x 8 µm 6.6   x 6.6 µm 6.6 x 6.6 µm 10 x 10 µm
光子增益 (最大) 50000 lm/m^2/lx  11000 lm/m^2/lx 11000 lm/m^2/lx 36000 lm/m^2/lx 36000 lm/m^2/lx
门控重复率 100 or 300Khz 100khz 100khz 100khz 100khz
增压器 18mm 增压器  双极增压器 双极增压器 单极增压器 单极增压器
位深 10 位 and 12 位 8 位 8 and 12 位 8 and 12 位 8 位
最短曝光时间 40 纳秒(3 纳秒可选) 40 纳秒(3 纳秒可选) 40 纳秒(3 纳秒可选) 40 纳秒(3 纳秒可选) 40 纳秒(3 纳秒可选)



成像增强管

Type 时间分辨图像增强器  高速图像增强器
型号 18 型号 25 型号 18 型号 25
产品图片

输入直径 18mm 25mm 18mm 25mm
有效面积 第二代: ø 17.5 mm, 第三代: 13.5x10 mm 第二代: ø 24.5 mm, 第三代: 16x16 mm 第二代: ø 17.5 mm, 第三代:   13.5x10 mm 第二代: ø 24.5 mm, 第三代: 16x16 mm
Max. 重复  100 kHz, 300 kHz 或 1 MHz 100 kHz, 300 kHz 或 1 MHz 100khz 或 300khz ,  2.5 MHz  突发模式 100khz 或 300khz,  2.5 MHz 突发模式
Min. 栅极宽度 < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM) < 3ns - 40ns (FWHM)
帧率 高达 500 帧/秒 高达 500 帧/秒 高达 1,000,000 帧/秒 高达 1,000,000 帧/秒
光子增益

S20 : 14800, S25:30000
GaAs: 40000, GaAsp: 20000

 S20 : 14800, S25:30000
GaAs: 40000, GaAsp: 20000		 S20 : 40000, S25:30000
GaAs: 30000, GaAsp: 50000		 S20 : 40000, S25:30000
GaAs: 30000, GaAsp: 50000



短波、中波、长波红外相机

产品 光谱范围 分辨率 冷却 特征
短波红外相机 400-1700nm 1.3MP, 0.3MP 未冷却
中波红外相机 中红外探测器 3.7um 至 4.8um 0.08MP, 0.3MP,1.5MP 冷却
中红外摄像机 3.7um 至 4.8um 0.08MP, 0.3MP,1.5MP 冷却
双波段探测器 3.7 至 4.8um|7.7 至 9.5um 320*256px  冷却
长波红外相机 冷却 LWIR 探测器 7.7um 至 9.4um
 0.08MP, 0.3MP 冷却
冷却 LWIR 相机 7.7um 至 9.4um 0.3MP 冷却
长波红外热像仪 8 至 14um 0.08MP, 0.3MP,1.5MP 未冷却 广泛的温度范围
用于皮肤筛查的热像仪 8 至 14um
 320*256px  未冷却 体温
手机热像仪 8 至 14um 256*192px 未冷却 智能手机用
紧凑型热像仪 8 至 14um 0.08MP, 0.3MP 未冷却 对于闭路电视，无人机




我们在这里为您服务！





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)


Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
STC1212M
MWIR Cooled Infrared Detectors, Resolution: 1280x1024, Pixel Pitch: 12um, Spectral Range: 3.7um～4.8um MW 		4-6 Weeks Request for quote
STC615M
MWIR Cooled Infrared Detectors, Resolution: 640x512, Pixel Pitch: 15um, Spectral Range: 3.7um～4.8um MW 		4-6 Weeks Request for quote
STC330M
MWIR Cooled Infrared Detectors, Resolution: 320x256, Pixel Pitch: 30um, Spectral Range: 3.7um～4.8um MW 		4-6 Weeks Request for quote

STC330M - Parameter

STC615M - Parameter

STC1212M - Parameter

STC330M - Download

STC615M - Download

STC1212M - Download
