HiCATT 具有一系列 Gen II 和 Gen III 图像增强器，可提供低至单光子级别的高灵敏度和适合您应用的最佳光谱带宽。提供涵盖光谱灵敏度、荧光粉、空间分辨率、增益、线性度、最小门宽和门控频率范围的不同型号。

HiCATT 的第一级图像增强器标配一个 MCP。可根据要求提供双 MCP 图像增强器。

1a. 以高帧率记录本生燃烧器产生的蓝色气体火焰是一项挑战。火焰的光强度很低，为了能够看到任何细节，尤其是在特写镜头中，需要非常短的曝光时间。

1b.使用标准高速摄像机以 1000 fps 和 1 ms 曝光时间进行录制。一方面，需要较长的曝光时间来提高相机的灵敏度。另一方面，为了防止运动模糊，需要较短的曝光时间。

1c.使用 HiCATT 在高速摄像机前以 2000 fps 和 15 μs 曝光时间（使用门控）进行录制。HiCATT 可以以高达 300.000 fps 的帧速率捕获火焰。通过使用图像增强器的门控快速光电光快门功能，可以将曝光时间限制在运动模糊不再是问题的值。

2. 使用HiCATT与高速摄像机结合进行录制序列。录音显示了燃油喷射发动机以 22.000 fps 的速度燃烧循环。

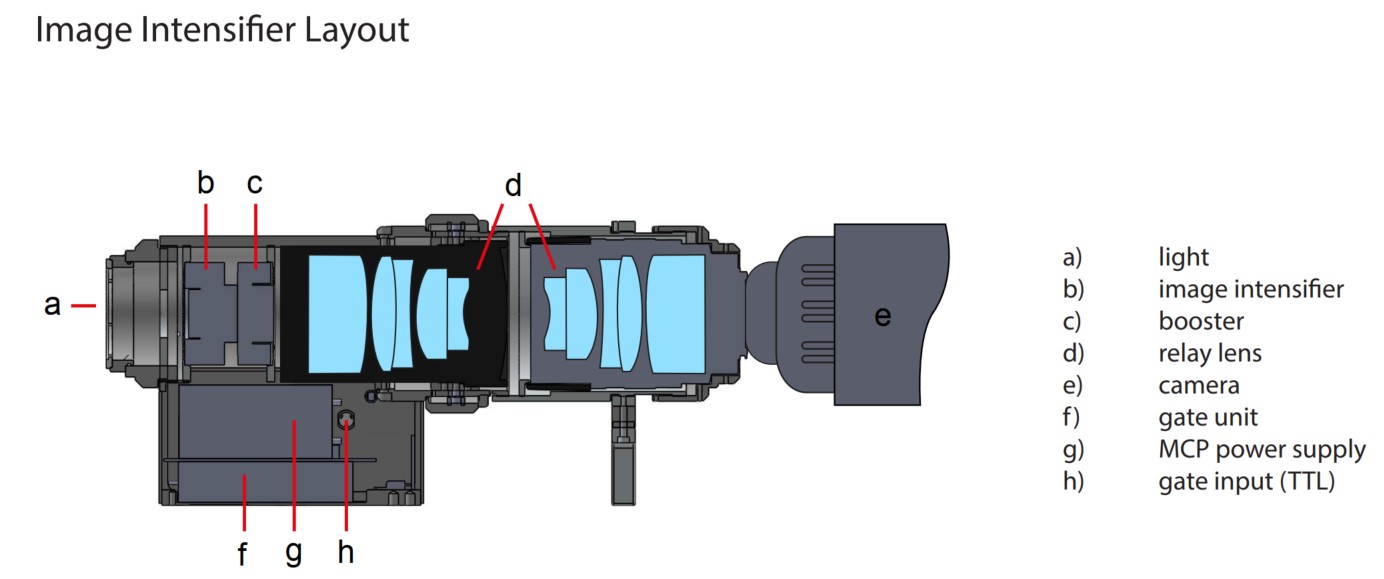

对于时间分辨成像，将门单元（f）与图像增强器一起使用，以产生电光快门。栅极单元要么产生高压脉冲信号，要么跟随外部TTL脉冲。脉冲宽度是可变的，在小于 3 ns 到 DC 的范围内跟随 TTL 输入脉冲，重复频率高达 300 kHz。

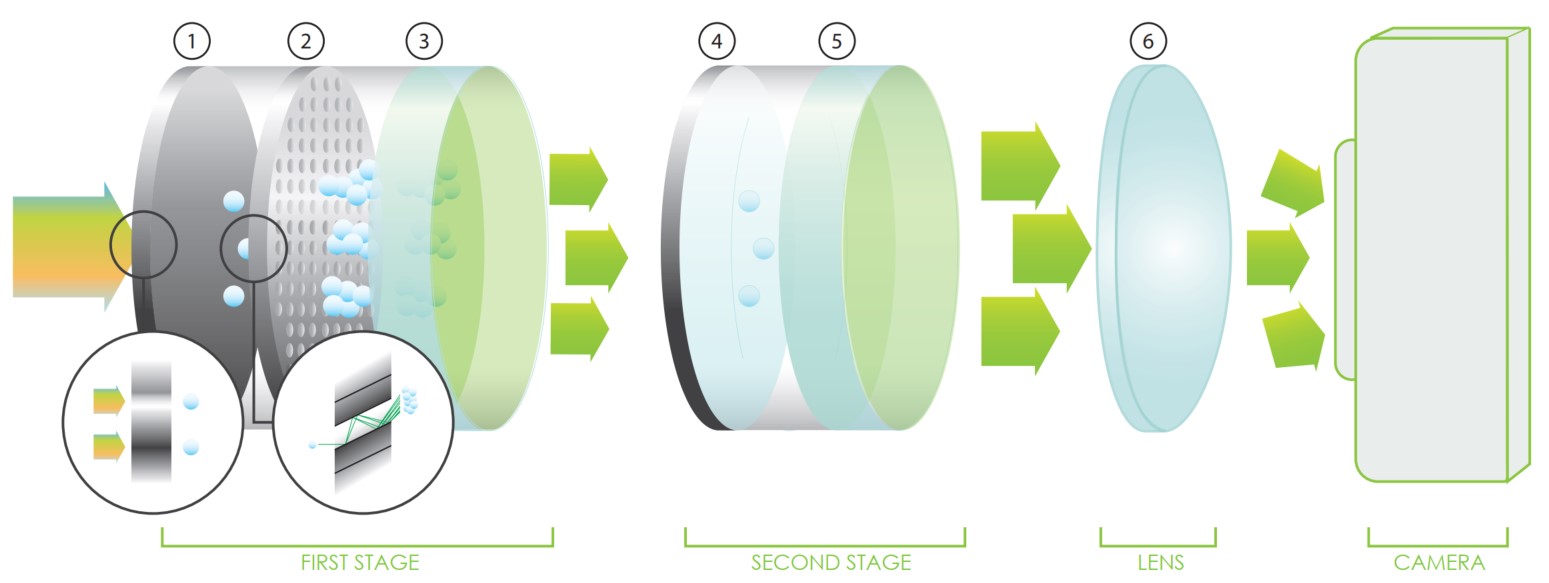

在光电阴极 （1） 上，光子被转化为电子。它们在电场中被加速到多通道板（MCP，2）并撞击通道壁。根据通道两端的电压，二次发射会产生多个电子。这团电子被加速到阳极屏 （3），在那里电子被荧光粉层转换回光子。

这些光子由光纤面板 （3） 引导到第二级（助推器）的入口。

同样，光子通过光电阴极 （4） 转换为电子，并加速到阳极屏 （5） ，在那里出现图像。中继镜头 （6） 将图像从增强器背面传输到已安装的相机上。

HiCATT G 40n：40 ns

HiCATT G 2n：第 II 代为 < 3 ns，第 III 代为 5 ns

HiCATT G 2n：300 kHz，2.5 MHz（突发模式）

第二级图像增强器

输入窗口

灵敏度和光谱范围

光子增益（最大值）

输出典型分辨率 （lp/mm）

1：1 中继镜头

2：1 中继镜头

3：1 中继镜头

S20：33，S25：31，砷化镓：28，砷化镓：26

S20：66，S25：62，GaAs：56，GaAsP：52

S20：99，S25：93，砷化镓：84，砷化镓：78

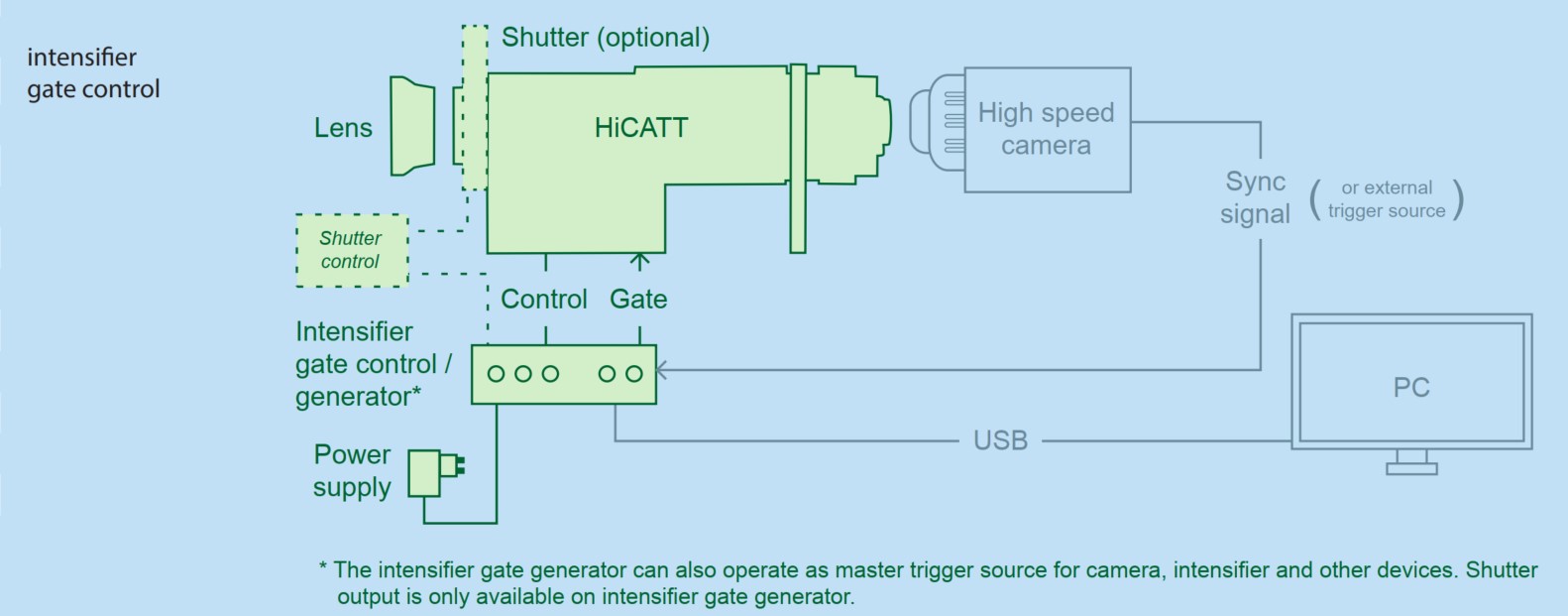

Microsoft Windows 控制软件随所有控制单元型号一起提供，手动型号除外。该软件为用户提供了对脉冲宽度和延迟、门控模式和增强器增益的完全控制。控制单元通过 USB 连接到计算机（RS-232 是可选的）。为了集成到第三方软件中，可以使用完整的命令集。

门发生器型号的增强型脉冲发生器具有 4 个独立的可编程脉冲输出（其中一个用于门控），可提供脉冲宽度小于 3 ns （FWHM） 的精确定时 TTL 脉冲。

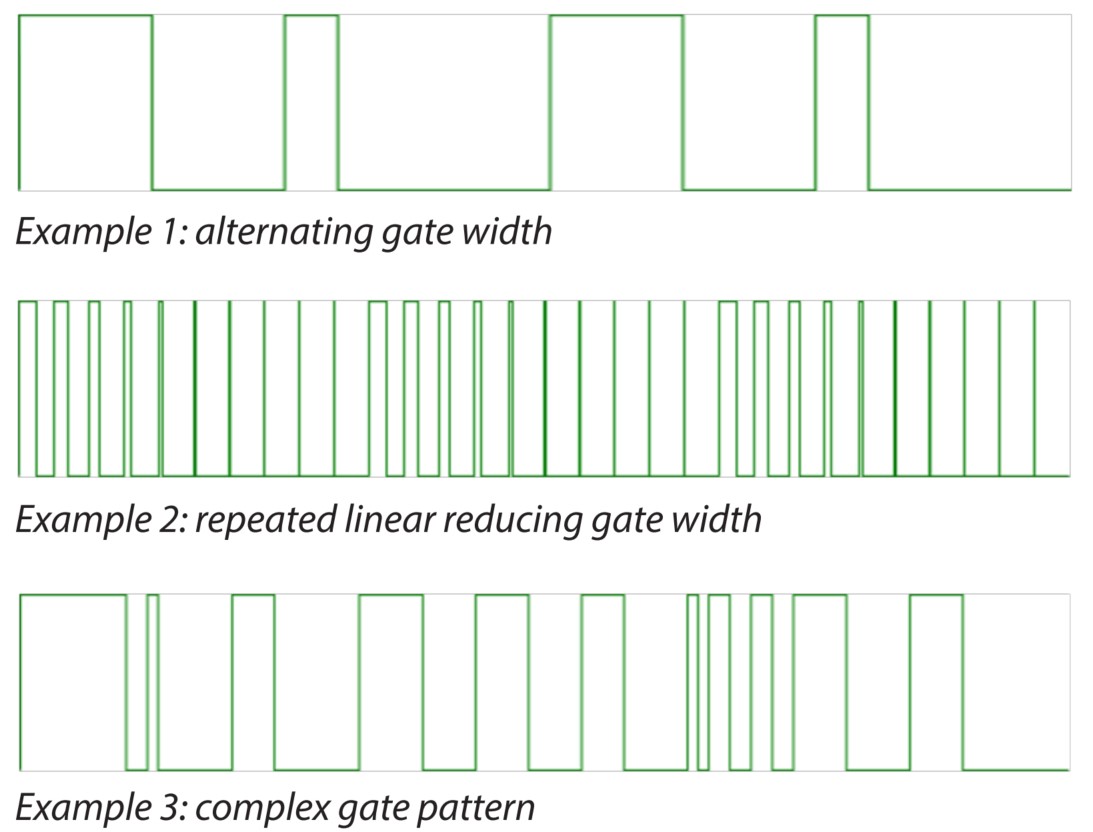

增压器门发生器可选配可编程门模式。帧存储设施允许存储许多不同的延迟/宽度设置，并创建可自由定义的门序列。

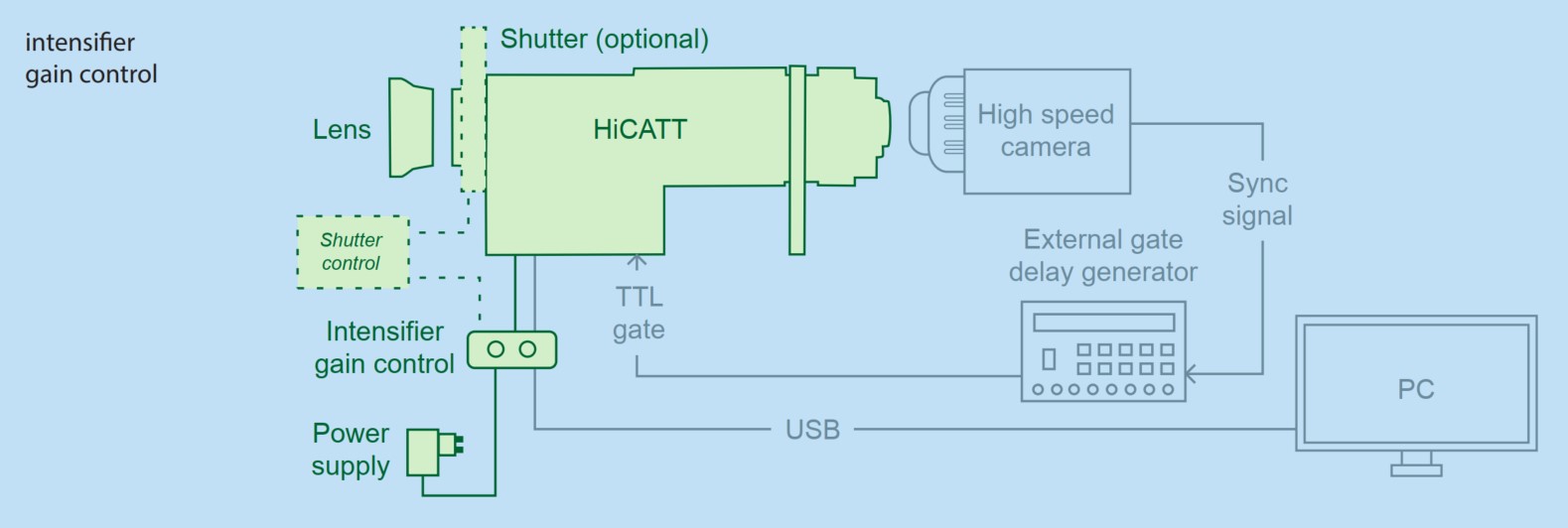

控制单元型号

增强增益

控制

增压器闸门

Control

增压器闸门

G充气器

增益控制

触发输入

可编程触发器

电平、分频器和突发

（N 个触发器中的 m）

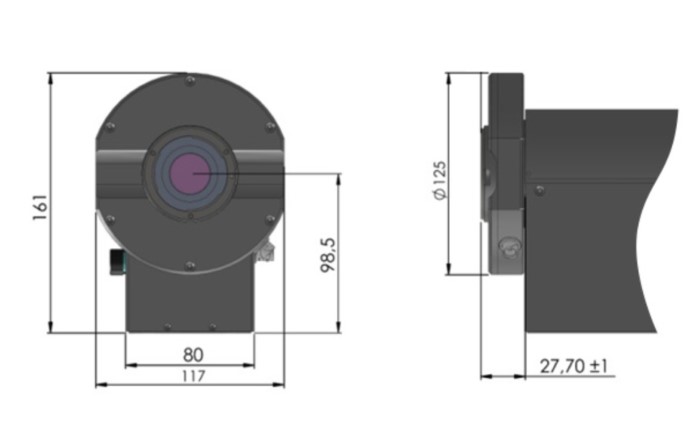

快门

快门控制方式

- 带按钮和计时器的手持遥控器

- 外部TTL信号

第二代高量化宽松形象

增压器

第二代高QE像增强器的光电阴极可以具有超过30%的量子效率。

请注意，这些图像增强器仅适用于直径为 18 毫米的传感器。

典型 QE，200 ns 栅极宽度

第二代高QE图像增强器的典型量子效率（%）与波长（nm）的关系。

第二代快速选通高QE镜像增强器

第二代高QE图像增强器的光电阴极可以具有超过25%的量子效率。

请注意，这些图像增强器仅适用于直径为 18 毫米的传感器。

典型 QE，3 ns 栅极宽度

第二代高QE图像增强器的典型量子效率（%）与波长（nm）的关系。

第三代图像增强器

第三代图像增强器的光电阴极可以具有高达50%的量子效率。

典型QE

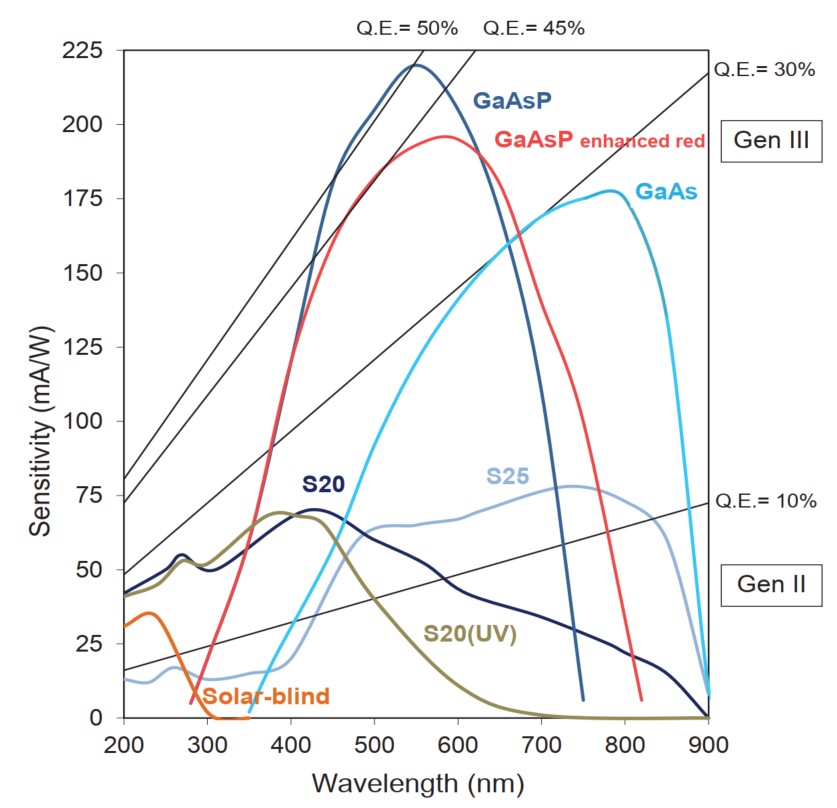

第三代图像增强器的典型量子效率 （%） 与波长 （nm） 的关系。

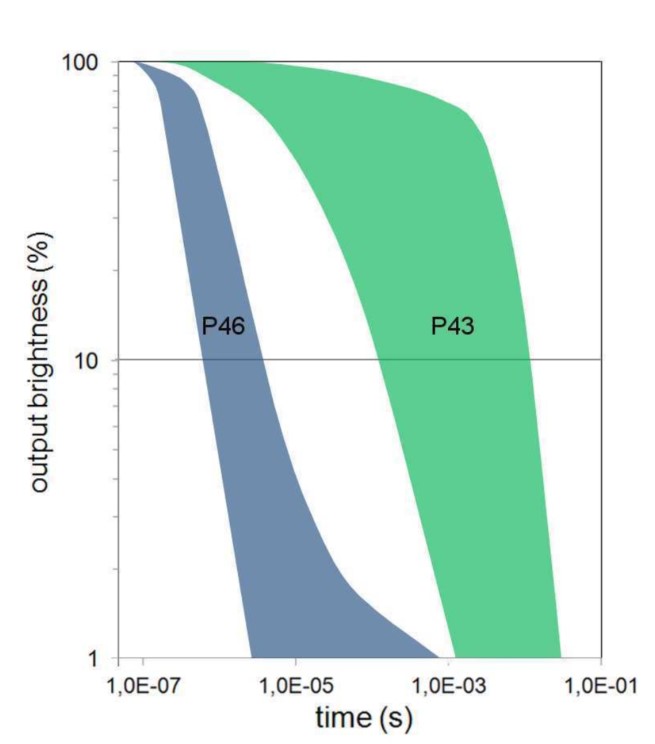

荧光粉衰减时间

图像增强器的阳极屏包含一层磷光材料。在电子的冲击下，荧光屏会发光。根据荧光粉的类型，发射光的强度会下降得更快。荧光粉的效率越高，其光强度在激发后衰减的速度就越慢。

我们的时间分辨相机和相机附件使用 P43 荧光粉。这种荧光粉的高发光效率增加了图像增强器输出端的光水平。这提高了结果图像的质量。

我们的高速摄像机和摄像机附件使用 P46 荧光粉。这种荧光粉的衰减时间很短，因此连续帧的光信号不会混淆。

P47 荧光粉可根据要求提供，当需要更快的衰减时间时。

S20：14800，S25：30000
GaAs：40000，GaAsp：20000
