可调电探针站 | 瑆创光学电子商店

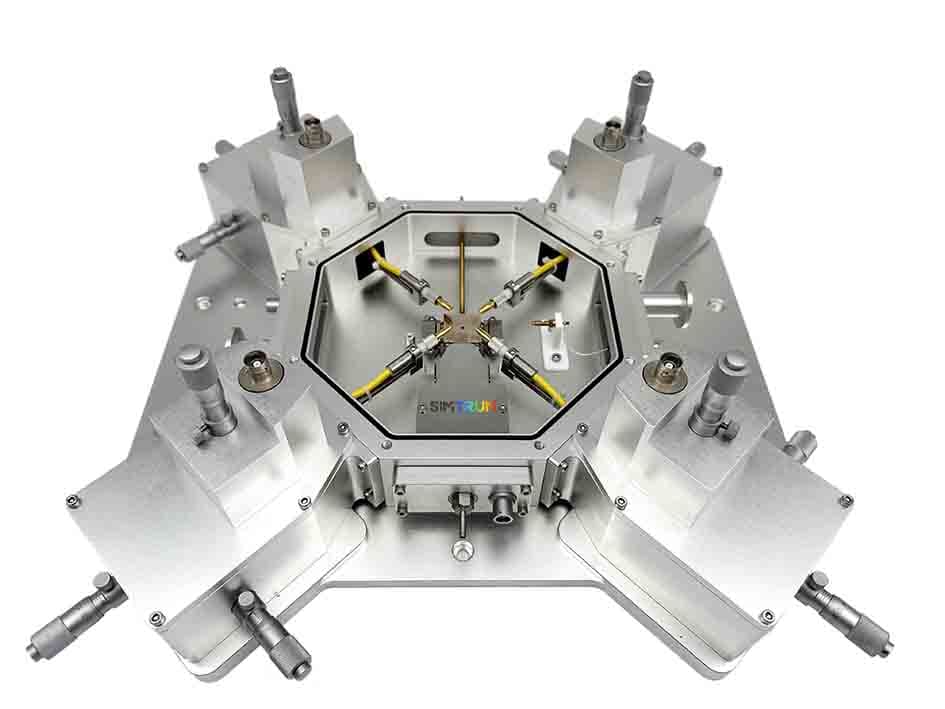

外部调节探针冷热台
电探针温度台是一种旨在表征材料研究加热和冷却阶段电气性能的温度依赖性的产品。



基于光学温度级,增加了一个电气模块。通过在测试过程中移动针针,针尖可以与样品表面的任何区域接触。电信号通过连接到持针器的接线传输到仪器进行电气测试,并分析材料在可变温度下的电气性能。

                                         CYRO600-190-OP4-IP

                    手动可调探头电动纳米秤                                                                        手动可调探头电动纳米秤

     - 真空波纹管                                                                                           - 索引定位


特征

● 温度范围:-190 至 600°C,温度

控制精度 ±0.1°C

● 气密室可通过保护气体

● 可升级的真空室 (10-3 mbar)

● 升压和降温,0-60°C/min

● 支持多探头测试(最多 8 个)

● 可升级的三同轴 BNC

● 支持按需定制

温度控制系统


腔室类型





                                                                                          气密 保护气体可通过                                                                                 V真空 - 泵压力可达 10-3 mbar




透光模式



反射模式 阶段 瞬态模式(2mm载物台孔

探头类型





固定探针



磁性探针

电动纳米级探针



                                                                       定制光接口                                                                      定制腔室






液氮消耗



1)最大液氮消耗量为1L/h,保持在-190°C;

2)正常使用0.5L/h,高低温变化。



冷却水系统

水循环系统是用于超低温或高温环境的必需设备。

它连接到温度控制室:

● 对于低至-190摄氏度的低温应用,它可以防止水蒸气在温控室和室内发生凝结。

● 对于高温应用,它可以将温控室壁冷却至室温,以确保安全。

水循环系统

(温度控制)




产品规格和手册

产品手册链接:






参数 PE120-25-OP4-IP CRYO600-190-OP4-IP RTH-1200-OP4-IP CRYO600-190-OP4-VB
  特点 温度范围小;无需致冷剂;微分头调节精度一般,可定制更大位移行程,设备尺寸更小;价格更低; 温度范围更大;需液氮致冷;微分头调节精度一般,可定制更大位移行程,设备尺寸更小;价格中等; 温度范围更大;需液氮致冷;位移台调节精度高,不可定制位移行程,但设备尺寸更大;价格高;
  冷热方式 帕尔贴 液氮致冷,电阻加热 电阻加热 液氮致冷,电阻加热
  温度范围 -25~120℃  * -190~600℃  * RT-1000/1200℃ -190~600℃  *
  温度稳定性 ±0.1℃ (-190~-120℃:±0.3℃)

±0.1℃

(-190~-120℃:±0.3℃)

±0.1℃(<600℃)

±1℃(>600℃)

±0.1℃

 (-190~-120℃:±0.3℃)

  温度分辨率 0.1℃ 0.1℃ 0.1℃ 0.1℃
  升降温速度 0~10℃/min 0~30℃/min,最大150℃/min 最大升温速度200℃/min 0~30℃/min,最大150℃/min
  温控方式 PID
  温度传感器 PT100
  光路 反射光路   / 透射光路  *
  视窗材质 石英玻璃(可手动拆卸更换)
  视窗尺寸 Φ100mm Φ30mm Φ30mm Φ25mm
  物镜工作距离 14mm 17.2mm 17.2mm 16.5mm
  透光孔 默认无透光孔   *可升级增设透光孔
  视窗除霜 负温下吹气除霜
  样品台尺寸 40x40mm 20x20mm 20x20mm 20x20mm
  样品台材质 黄铜 银质 陶瓷 银质
  外形尺寸 375×375×66mm  * 436X436X111mm * 436X436X111mm * 430x430x60mm *
  样品腔高度 11mm 13.5mm 13.5mm 15mm
  XYZ位移行程 ±6.5mm  * ±6.5mm  * ±6.5mm  * ±6.5mm
  XYZ位移精度 5/10μm 5/10μm 5/10μm 1μm
  腔室 真空腔室   *可选气密
  外壳冷却 循环水
  探针 可调节探针 x 4 / / /
  探针接口 SMA x 8  or BNC x 4 可升级三同轴BNC
  样品台面电位 默认电悬空   *可选电接地





EAF_4P_VB EAF_Manual_4P EAF_4P_IP







应用 1

● 芯片SPAD(APD)的TCSPC测试解决方案

● 用于封装SPAD(APD)TO46或T08的TCSPC测试解决方案                             Product Brochure Link:

自由空间芯片SPAD TCSPC测试系统



光纤载毛芯片SPAD TCSPC测试系统



应用2  变温拉曼光谱测试



光学加热和低温台



应用3  用于晶体样品测试的光学真空热台

光学加热和低温台



应用4  高温拉曼现场控温测试

1500℃  温度热台



应用5 超高温热台与Timegate时间门控拉曼光谱仪现场测试

超高温热台



应用6 外部四探针冷热台,用于温度和真空测试

可调电探针台



应用7 定制探头冷热台联调试验

电探针温度台



应用 8 定制 SEM 冷热台,用于变温测试

SEM 冷热台



应用9 适用于X射线衍射仪测试的XRD原位冷热台

X-ray/XRD 加热和低温台

应用10 定制μTS台式拉伸机冷热台

原位拉伸加热和冷冻台



应用11  定制介质充放电测试系统

光学加热和低温台






  温度范围 腔室类型 光路 电动探头臂

光学加热 & 冷却阶段

-190°C 至 1200°C 气密或真空密封 透射或反射

XRD温度控制台

-190°C 至 1200°C 气密或真空密封 透射或反射   否 (可定制)

电探头温度载物台

-190°C 至 600°C 气密或真空密封 透射或反射  固定探头臂

电探头温度站

-190°C 至 600°C 气密或真空密封 透射或反射   可调式探头臂

拉伸应变温度阶段

-190°C 至 1200°C 气密或真空密封 透射或反射   否 (可定制)





SIMSCOP P Series Laser Scanning Confocal Microscope SIMSCOP单点共聚焦显微镜
SIMSCOP L Series Line Scan Confocal Microscopy 高速线扫描共聚焦显微镜
宽场拉曼显微镜,
荧光/光致发光显微镜
  时间相关单光子计数(解决方案)

我们在这里为您服务!





给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。   想要更多的技术信息?点击这里 获取专业定制系统/解决方案。




没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡现在点击它。



想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录,我们将为您带来最新的新闻。​(屏幕右上方的登录按钮)



Search Reset
Compare Model Drawings & Specs Availability Reference Price
(USD)
CRYO600-190-OP4-VB
Externally adjustable probe station, Temp control range -190 to 600℃, Adjustable probe x 4 (Vacuum Bellows), 20*20mm sample stage, silver, Price includes: Temperature Stage and Controller, Chiller, LN2 Tank, Pump for LN2, Software.
6-10 Weeks $27288.00
CRYO600-190-OP4-IP
Electrical Probe Temperature Station, Manual adjustable probe station, Temp control range -190 to 600℃, Adjustable probe x 4 (Integrated Positioning), 20*20mm sample stage, silver, ,Price includes: Temperature Stage and Controller, Chiller, LN2 Tank, Pump for LN2, Software
6-10 Weeks $21033.00
CRYO-RT-1000-OP4-VB
Electrical Probe Temperature Station, Manual adjustable probe station, Temp control range Room temperature to 1000℃, Adjustable probe x 4 (Integrated Positioning), 20*20mm sample stage, ceramic, Price includes: Temperature Stage and Controller, Chiller, LN2 Tank, Pump for LN2, Software
6-10 Weeks $27288.00
CRYO-RT-1000-OP4-IP
Electrical Probe Temperature Station, Manual adjustable probe station, Temp control range Room temperature to 1000℃, Adjustable probe x 4 (Integrated Positioning), 20*20mm sample stage, ceramic, Price includes: Temperature Stage and Controller, Chiller, LN2 Tank, Pump for LN2, Software
6-10 Weeks $23090.00
CRYO-RT-1200-OP4-IP
Electrical Probe Temperature Station, Manual adjustable probe station, Temp control range Room temperature to 1200℃, Adjustable probe x 4 (Integrated Positioning), 20*20mm sample stage, ceramic, Price includes: Temperature Stage and Controller, Chiller, LN2 Tank, Pump for LN2, Software
6-10 Weeks $26448.00
STPE120-25-OP4-IP
Electrical Probe Temperature Station, Manual adjustable probe station, Temp control range Room temperature-25~120℃, Adjustable probe x 4 (Integrated Positioning), Sample carrier 40*40mm, Brass, Price includes: Temperature Stage and Controller, Chiller, LN2 Tank, Pump for LN2, Software
6-10 Weeks $18892.00
Transmission Stage Upgrade
Upgrade stage from Reflection to Transmission, Standard hole size 2mm
6-10 Weeks $500.00
Vacuum Chamber Upgrade
Upgraded vacuum chamber and interface (KF16), Temperature range -190 to 400℃.
6-10 Weeks $1000.00

Vacuum Chamber Upgrade  - Parameter

Transmission Stage Upgrade  - Parameter

STPE120-25-OP4-IP - Parameter

CRYO-RT-1200-OP4-IP - Parameter

CRYO-RT-1000-OP4-IP - Parameter

CRYO-RT-1000-OP4-VB - Parameter

CRYO600-190-OP4-IP - Parameter

CRYO600-190-OP4-VB - Parameter

Vacuum Chamber Upgrade  - Download

Transmission Stage Upgrade  - Download

STPE120-25-OP4-IP - Download

CRYO-RT-1200-OP4-IP - Download

CRYO-RT-1000-OP4-IP - Download

CRYO-RT-1000-OP4-VB - Download

CRYO600-190-OP4-IP - Download

CRYO600-190-OP4-VB - Download
