平面复消色差物镜 (NUV) | 瑆创光学电子商店

液晶显示平场复消色差物镜(NIR)

LCD Plan Apo NIR(Liquid Crystal Display Plan Apochromatic objective NIR) 是一种长工作距离物镜，具有95mm的无限共轭视焦距离。相应的保护玻璃的厚度为t=0，t=0.7，t=1.1，可以通过更换相应的保护镜头支架来实现。该目标可用于532 nm、1030~1064 nm激光加工。

特征

• 95mm无限共轭焦距的长工作距离物镜

• 可见光谱的色差得到校正，可同轴观察加工表面用激光束

• 可用于532nm、1030~1064nm的激光加工

• 对应的盖板玻璃厚度为t=0，t=0.7，t=1.1，可通过更换相应的保护镜头支架

产品规格和手册

产品手册链接:

名字	NA	WD(mm)	F(mm)	R(um)	±D.F(um)	视场角		重量(g)
名字	NA	WD(mm)	F(mm)	R(um)	±D.F(um)	Φ24 目镜	1''相机	重量(g)
LCD Plan Apo NUV 20X (t0)	0.4	20	10	0.7	1.7	1.2	0.48×0.64	262
LCD Plan Apo NUV 20X (t0.7)	0.4	20	10	0.7	1.7	1.2	0.48×0.64	261
LCD Plan Apo NUV 20X (t1.1)	0.4	20	10	0.7	1.7	1.2	0.48×0.64	260
LCD Plan Apo NUV 50X (t0)	0.45	15	4	0.6	1.4	0.48	0.19×0.26	295
LCD Plan Apo NUV 50X (t0.7)	0.45	15	4	0.6	1.4	0.48	0.19×0.26	294
LCD Plan Apo NUV 50X (t1.1)	0.45	15	4	0.6	1.4	0.48	0.19×0.26	293

注：物镜的分辨率和焦深是根据参考波长（λ=550nm）计算得出的，NA=数值孔径，WD=工作距离，F=焦距， R=分辨率，±DF=焦深

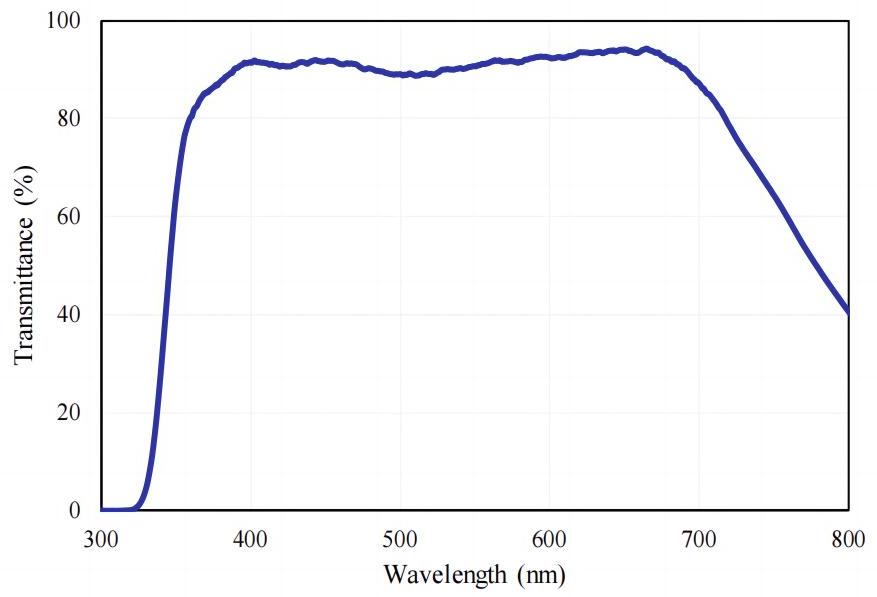

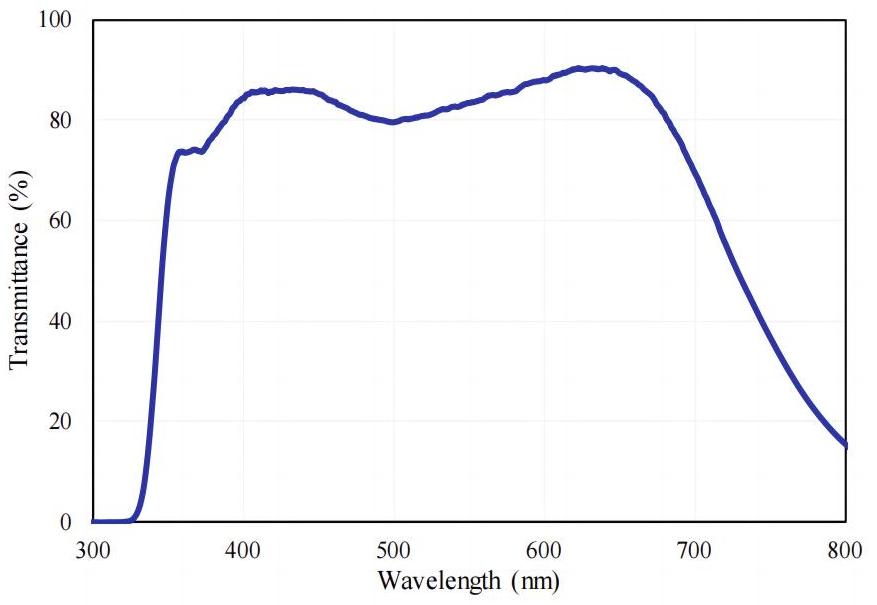

透过率/波长

LCD Plan Apo NUV 20X LCD Plan Apo NUV 50X

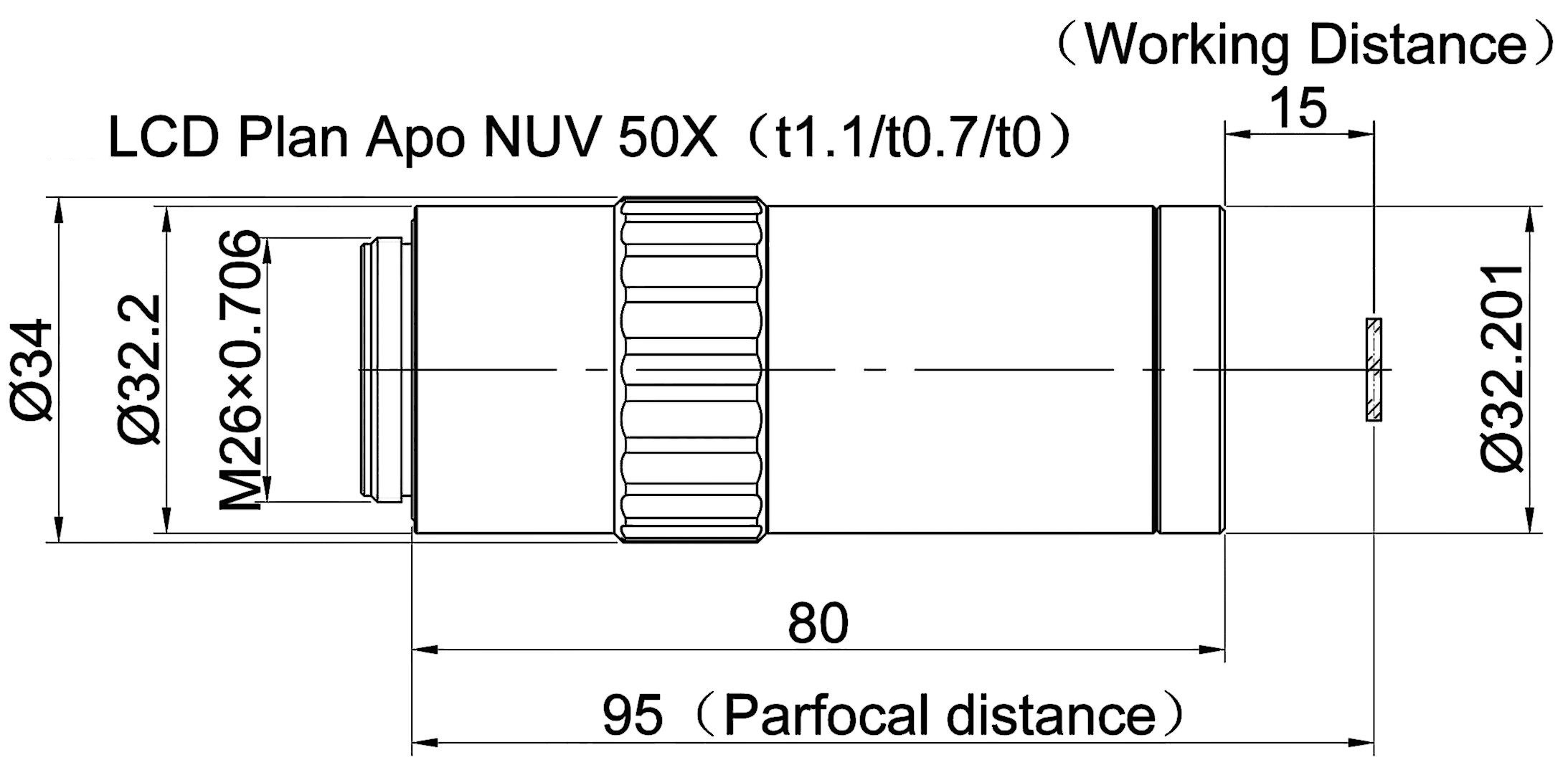

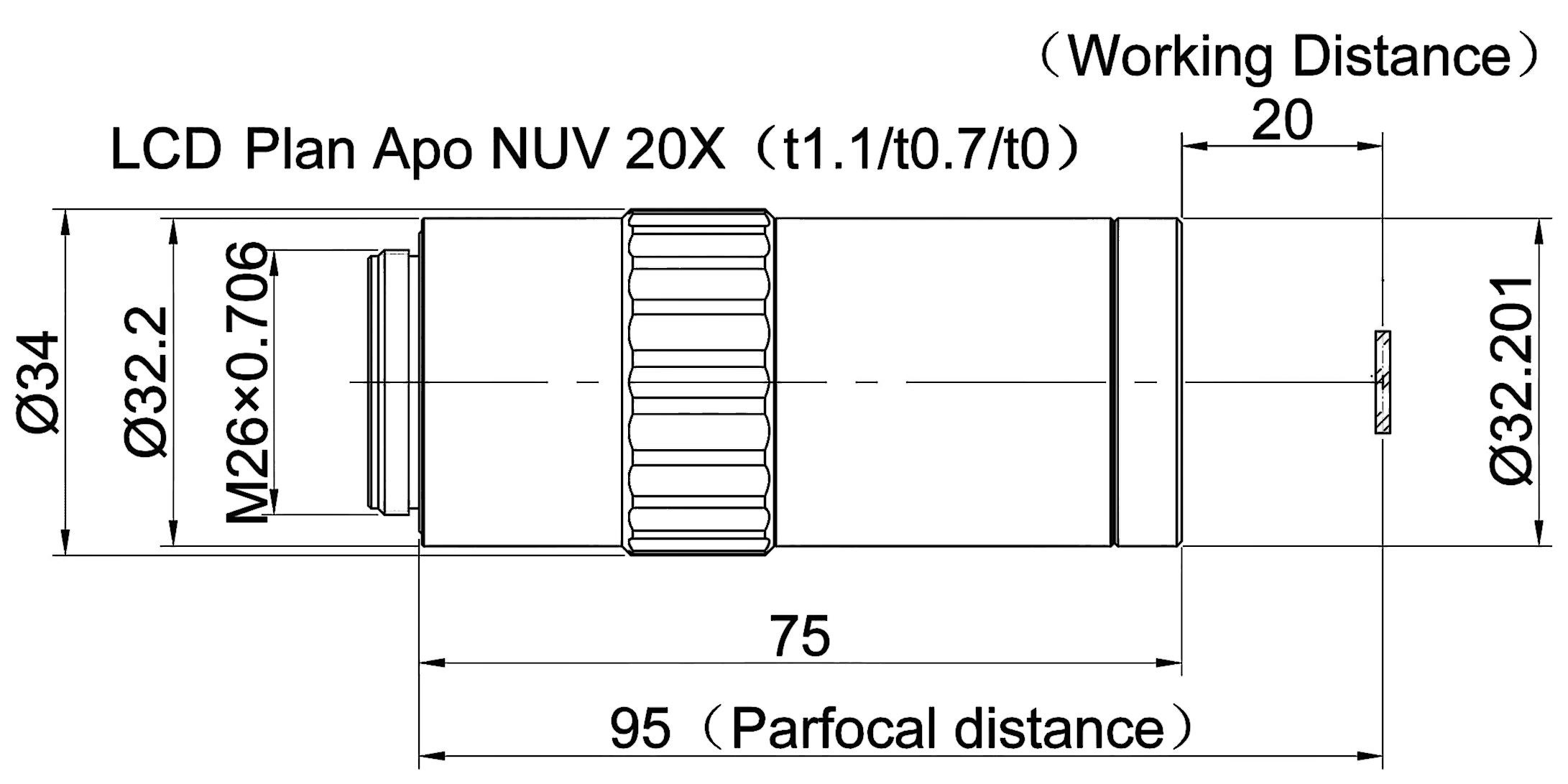

图纸

平场复消色差物镜/高分辨率平场复消色差物镜（NIR）

M Plan Apo NIR/M Plan Apo NIR HR（平场复消色差物镜NIR/高分辨率平场复消色差物镜 NIR）是长工作距离物镜，无限共轭共焦距离为95mm。可用于532 nm，1030~1064 nm激光加工。

特征

• 95mm无限共轭焦距的长工作距离物镜

• 校正了可见光谱的色差，可观察加工表面与激光束同轴

• 可用于532nm，1030~1064nm激光加工

• HR型物镜附有1.8 mm厚可更换保护玻璃

产品规格和手册

产品手册链接:

名称	NA	WD(mm)	F(mm)	R(um)	±D.F(um)	视场角		重量(g)
名称	NA	WD(mm)	F(mm)	R(um)	±D.F(um)	Φ24 目镜	1''相机	重量(g)
M Plan Apo NUV 20X	0.42	17	10	0.65	1.56	1.2	0.48×0.64	268
M Plan Apo HR NUV 50X	0.65	10	4	0.42	0.65	0.48	0.19×0.26	405

注：物镜的分辨率和焦深是根据参考波长（λ=550nm）计算得出的，NA=数值孔径，WD=工作距离，F=焦距， R=分辨率，±DF=焦深

透过率/波长

M Plan Apo NUV 20X M Plan Apo HR NUV 50X

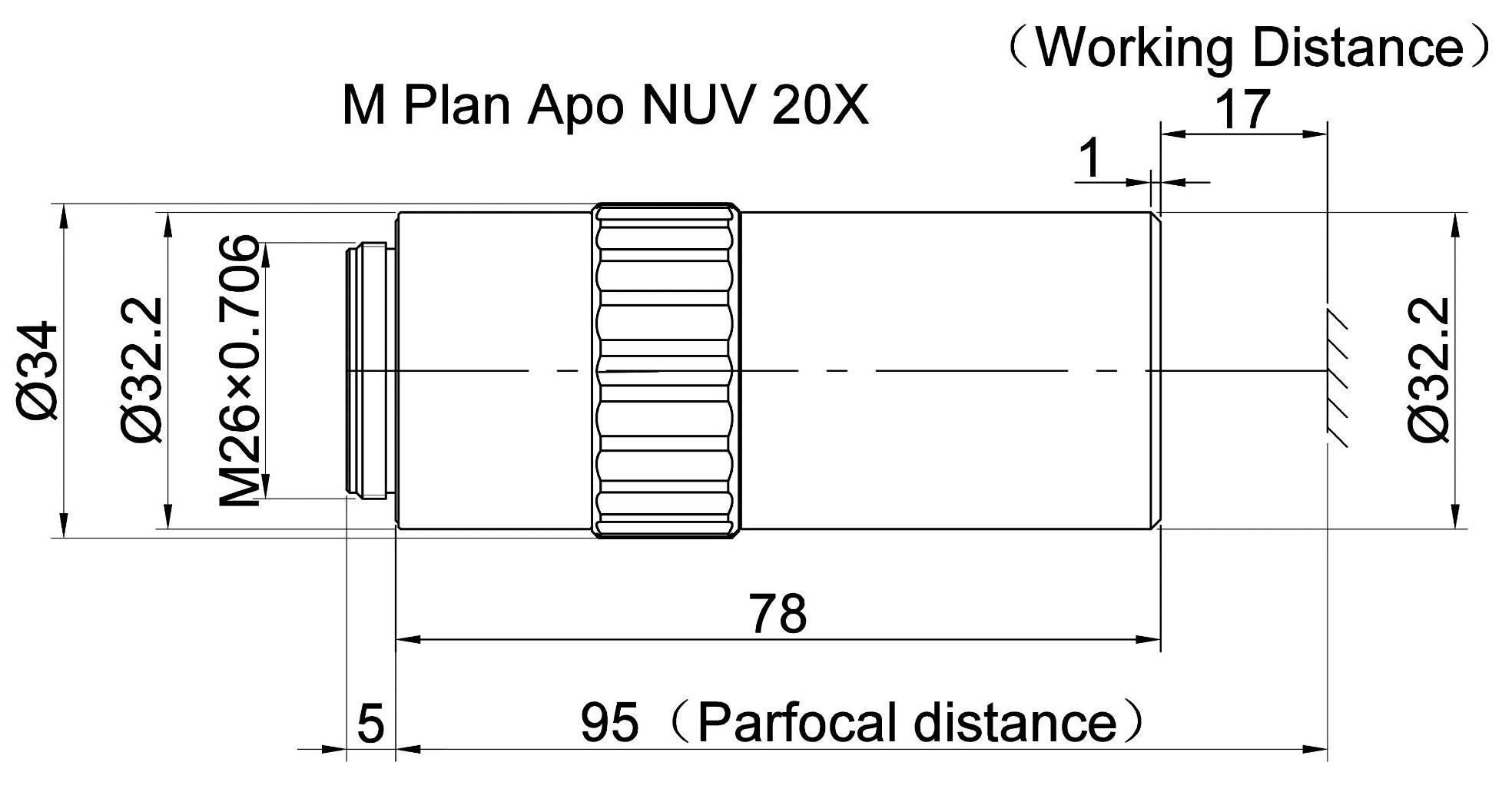

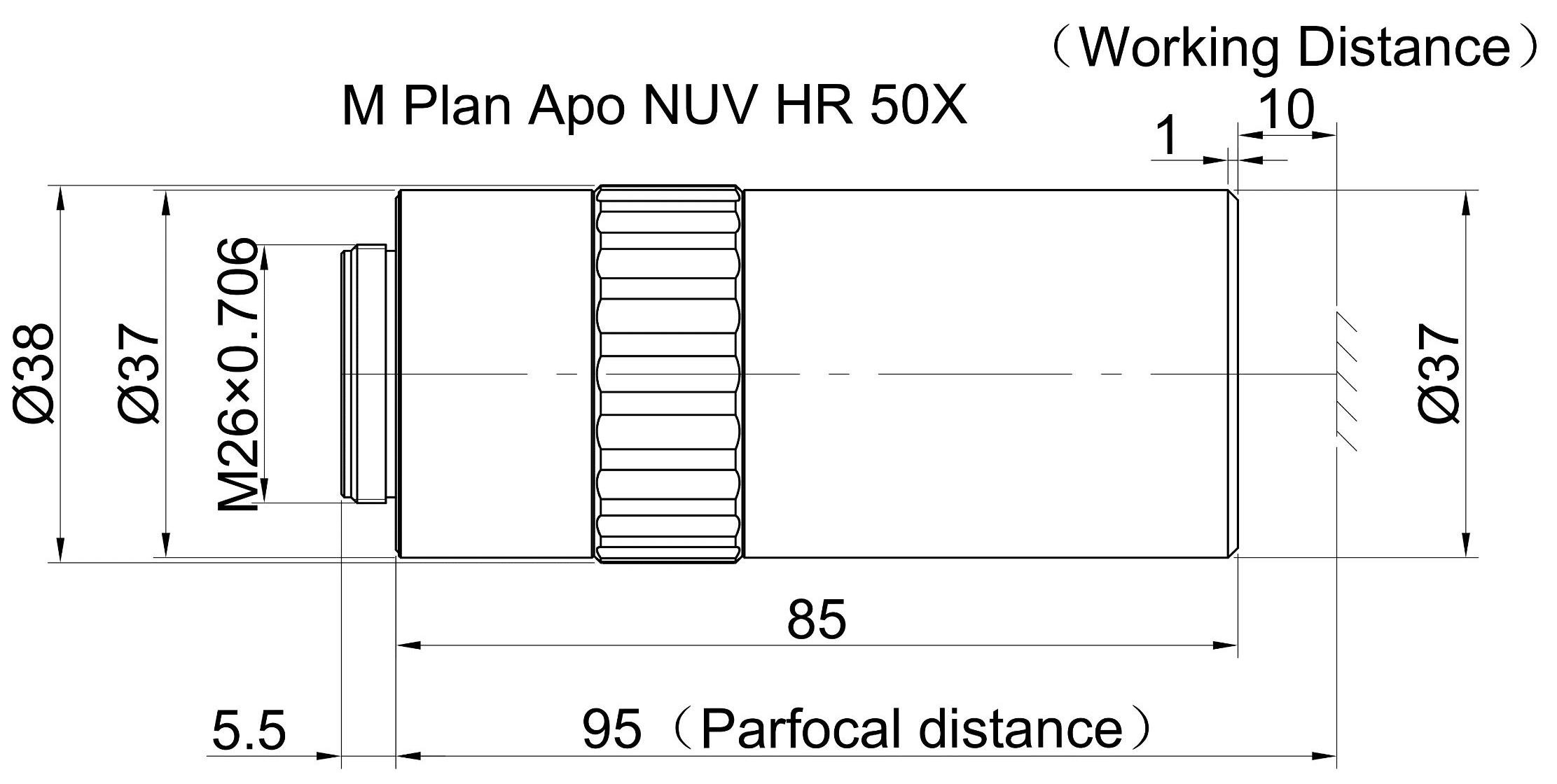

图纸

平场复消色差物镜

名称	波长	放大倍数	NA	工作距离(MM)	F(MM)	R(um)
平场复消色差物镜 VIS	可见光	1X ~ 50X	0.025 ~ 0.55	13 ~ 41	4 ~ 200	0.5 ~ 11
高分辨率平场消色差物镜 VIS	可见光	5X,10X,20X,100X	0.21, 0.42, 0.6, 0.9	9.5, 14, 15, 25	2, 10, 20, 40	0.3, 0.5, 0.7, 13
超长工作距离平场复消色差物镜 VIS	可见光	20X,50X,100X	0.29, 0.42, 0.55	13, 20, 30	2, 4, 10	0.5, 0.7, 0.9
平场复消色差物镜 NIR	近红外	20X,50X	0.42, 0.55	13, 20	4, 10	0.5, 0.65
高分辨率平场复消色差物镜 NIR	近红外	20X,50X	0.6, 0.67, 0.75	0.4, 0.95, 10	4, 10	0.37, 0.41, 0.46
液晶显示平场复消色差物镜 NIR	近红外	20X,50X	0.4, 0.45	15, 20	4, 10	0.6, 0.7
平场复消色差物镜 NUV	近紫外光	20X	0.42	17	10	0.65
高分辨率平场复消色差物镜 NUV	近紫外光	50X	0.65	10	4	0.42
液晶显示平场复消色差物镜 NUV	近紫外光	20X,50X	0.4, 0.45	15, 20	4, 10	0.6, 0.7

工业平场物镜

名称	Observation Method	Magnification	NA	WD(MM)	F(MM)	R(um)
平场萤石物镜落射同轴照明明场	明场	5X,10X,20X,100X	0.15, 0.3, 0.45, 0.8, 0.9	1, 3, 11, 20	2, 4, 10 ,20, 40	0.31, 0.34, 0.6, 0.9, 1.8
长工作距离平场萤石物镜落射同轴照明明场	明场	20X,50X,100X	0.4, 0.5, 0.8	3.1, 10.4, 12	2, 4, 10	0.34, 0.55 ,0.7
平场物镜明场	明场	5X,10X,20X,100X	0.13, 0.3 ,0.4, 0.55, 0.8	2, 6.8, 8.2, 11.1, 11.5	2, 4, 10, 20, 40	0.34, 0.5, 0.7, 0.9, 2.1
平场萤石物镜落射同轴照明明暗场	明场和暗场	5X,10X,20X,100X	0.15, 0.3 ,0.45, 0.8, 0.9	1, 3, 11, 20	2, 4, 10, 20, 40	0.31, 0.34, 0.6, 0.9, 1.8
长工作距离平场萤石物镜落射同轴照明明暗场	明场和暗场	20X,50X,100X	0.4, 0.5, 0.8	3.1, 10.4, 12	2, 4, 10	0.34, 0.55, 0.7
平场物镜明暗场	明场和暗场	5X,10X,20X,100X	0.13, 0.3, 0.46, 0.75, 0.9	1.4, 1.8, 3.6, 6, 11	2, 4, 10, 20, 40	0.31, 0.37, 0.6, 0.9, 2.1

生物平场物镜

名称	观察方法	放大倍数	NA	WD(MM)	F(MM)	色差校正水平
平场复消色差物镜	亮场/荧光	2X,4X,10X,20X	0.1, 0.2, 0.45, 0.75	0.6, 4, 8.5, 20	10, 20, 50, 100	复消色差
平场萤石物镜	亮场/荧光	4X,10X,20X,40X,60X	0.13, 0.3, 0.45. 0.6, 0.7	1.6-2.3 ,2.3-3.3, 7.7-8.9, 14.5, 16.5	3.3, 5, 10, 20, 50	半复消色差
平场萤石相衬物镜	明场/暗场/荧光	4X,10X,20X,40X,60X	0.13, 0.3, 0.45. 0.6, 0.7	1.6-2.3 ,2.3-3.3, 7.7-8.9, 14.5, 16.5	3.3, 5, 10, 20, 50	半复消色差

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

	Availability	Reference Price (USD)
M Plan Apo NUV 20X Plan Apochromatic Objective NUV 20X, Numerical Aperture 0.42, Working Distance 17MM, Focal Length 10MM, Resolution 0.65um, Depth of Focus 1.56um	6-8 weeks	Request for quote
M Plan Apo HR NUV 50X Plan Apochromatic Objective NUV High Resolution 50X, Numerical Aperture 0.65, Working Distance 10MM, Focal Length 4MM, Resolution 0.42um, Depth of Focus 0.65um	6-8 weeks	Request for quote
LCD Plan Apo NUV 20X (t0) Liquid Crystal Display Plan Apochromatic Objective NUV 20X (t0), Numerical Aperture 0.4, Working Distance 20MM, Focal Length 10MM, Resolution 0.7um, Depth of Focus 1.7um	6-8 weeks	Request for quote
LCD Plan Apo NUV 20X (t0.7) Liquid Crystal Display Plan Apochromatic Objective NUV 20X (t0.7), Numerical Aperture 0.4, Working Distance 20MM, Focal Length 10MM, Resolution 0.7um, Depth of Focus 1.7um	6-8 weeks	Request for quote
LCD Plan Apo NUV 20X (t1.1) Liquid Crystal Display Plan Apochromatic Objective NUV 20X (t1.1), Numerical Aperture 0.4, Working Distance 20MM, Focal Length 10MM, Resolution 0.7um, Depth of Focus 1.7um	6-8 weeks	Request for quote
LCD Plan Apo NUV 50X (t0) Liquid Crystal Display Plan Apochromatic Objective NUV 50X (t0), Numerical Aperture 0.45, Working Distance 15MM, Focal Length 4MM, Resolution 0.6um, Depth of Focus 1.4um	6-8 weeks	Request for quote
LCD Plan Apo NUV 50X (t0.7) Liquid Crystal Display Plan Apochromatic Objective NUV 50X (t0.7), Numerical Aperture 0.45, Working Distance 15MM, Focal Length 4MM, Resolution 0.6um, Depth of Focus 1.4um	6-8 weeks	Request for quote
LCD Plan Apo NUV 50X (t1.1) Liquid Crystal Display Plan Apochromatic Objective NUV 50X (t1.1), Numerical Aperture 0.45, Working Distance 15MM, Focal Length 4MM, Resolution 0.6um, Depth of Focus 1.4um	6-8 weeks	Request for quote
