平面复消色差物镜 (VIS)

平场复消色差物镜 (VIS) 高分辨率平场复消色差物镜(VIS) 超长工作距离平场复消色差物镜(VIS) 相关产品联系下单！

平场复消色差物镜 (VIS)

M Plan Apo（M Plan Apochromatic Objective）是长工作距离物镜，无限远共轭齐焦距离为95mm，可用于可见光的同轴观察和会聚，可校正可见光谱400~700nm范围内的色差。

特征

长工作距离物镜，无限共轭齐焦距离为 95mm
400~700nm范围内的可见光谱的色差校正
全场曲校正，锐利边缘成像
可用于同轴观察和可见光会聚

产品规格和手册

产品手册链接:

名称	NA	WD(mm)	F(mm)	R(um)	±D.F(um)	视场角		重量(g)
名称	NA	WD(mm)	F(mm)	R(um)	±D.F(um)	Φ24目镜	1''相机	重量(g)
M Plan Apo 1X	0.025	13	200	11	440	24	9.6×12.8	240
M Plan Apo 2X	0.055	34	100	5	91	12	4.8×6.4	206
M Plan Apo 3.5X	0.1	41	57.14	2.8	28	6.9	2.7×3.6	218
M Plan Apo 5X	0.14	35	40	2	14	4.8	1.92×2.56	212
M Plan Apo 7.5X	0.21	34	26.67	1.3	6.2	3.6	1.28×1.7	247
M Plan Apo 10X	0.28	34	20	1	3.5	2.4	0.96×1.28	217
M Plan Apo 15X	0.35	22	13.33	0.8	2.2	1.8	0.64×0.85	240
M Plan Apo 20X	0.42	20	10	0.7	1.6	1.2	0.48×0.64	271
M Plan Apo 50X	0.55	13	4	0.5	0.9	0.48	0.19×0.26	298

注：物镜的分辨率和焦深是根据参考波长（λ=550nm）计算得出的，NA=数值孔径，WD=工作距离，F=焦距， R=分辨率，±DF=焦深

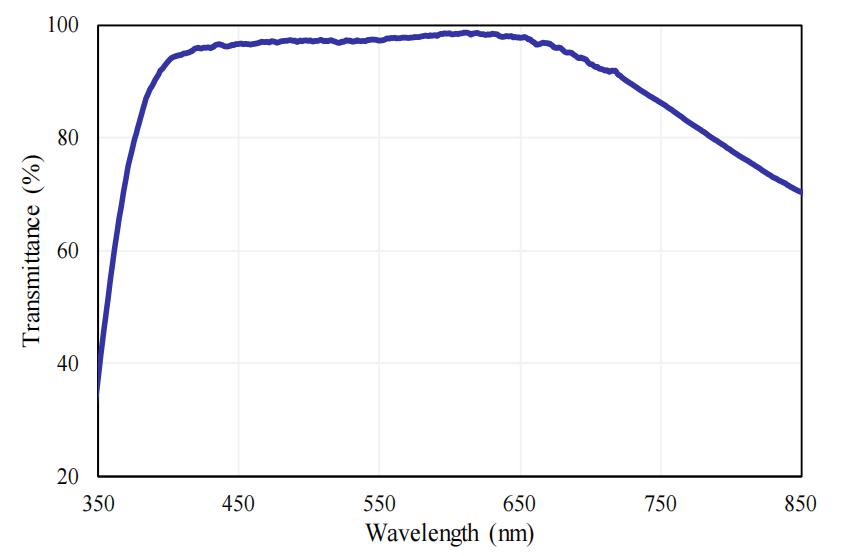

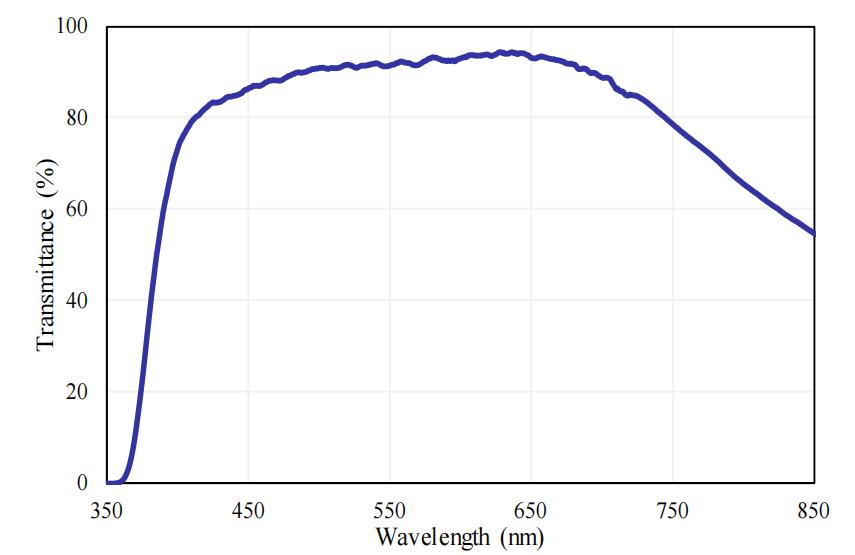

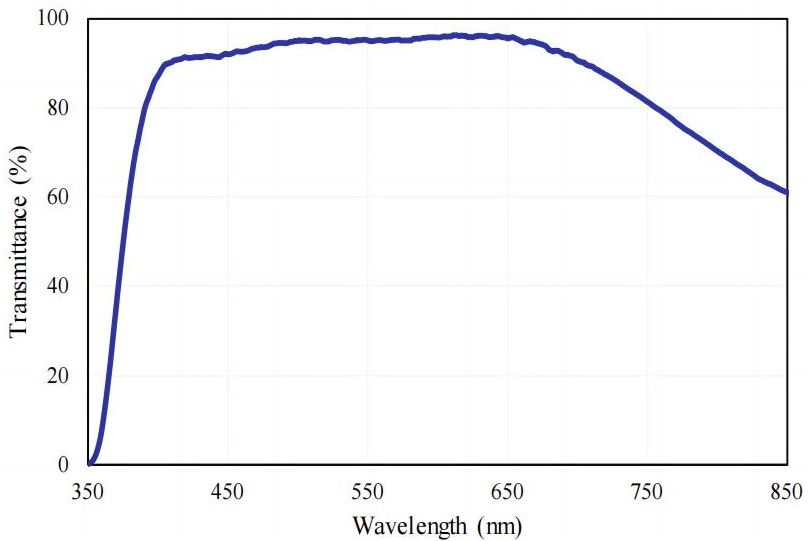

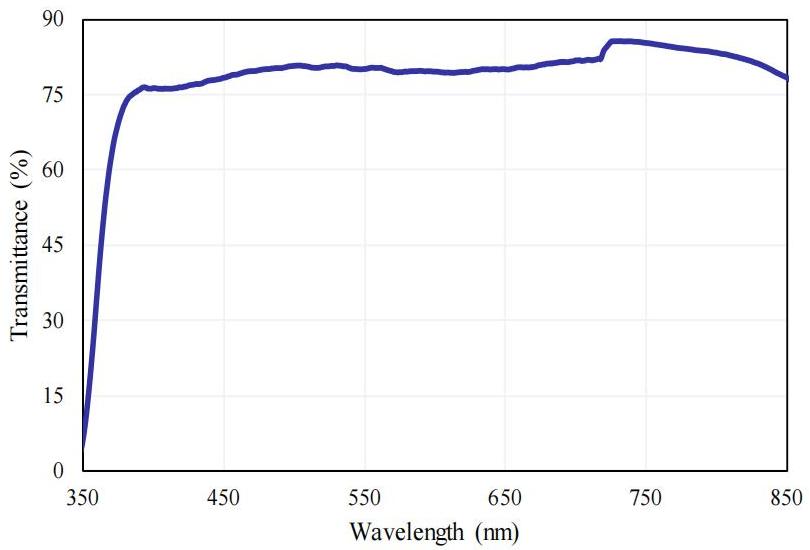

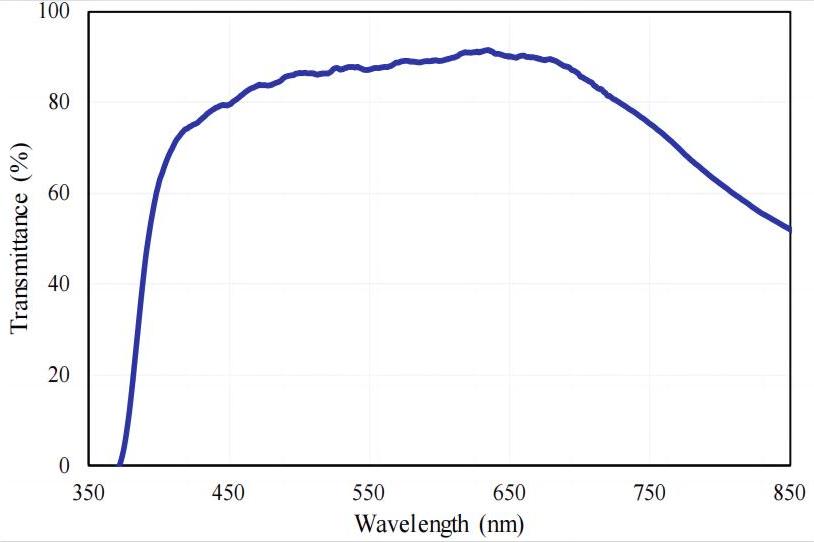

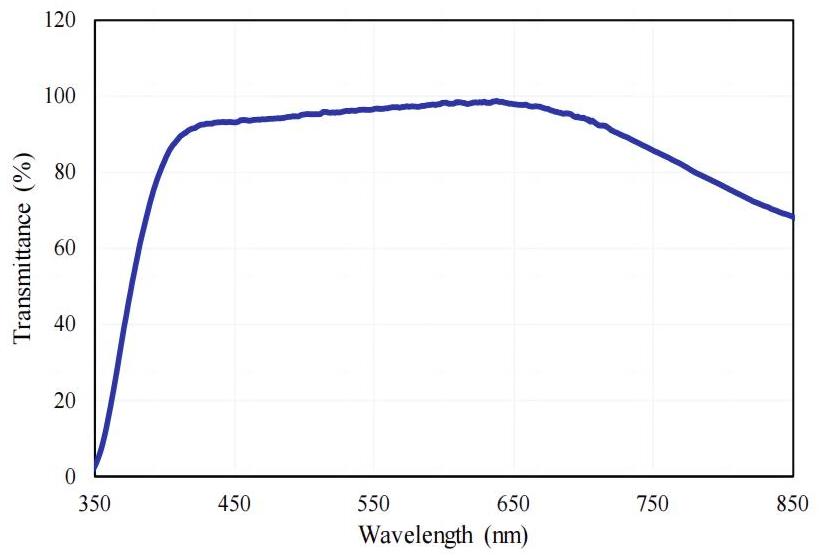

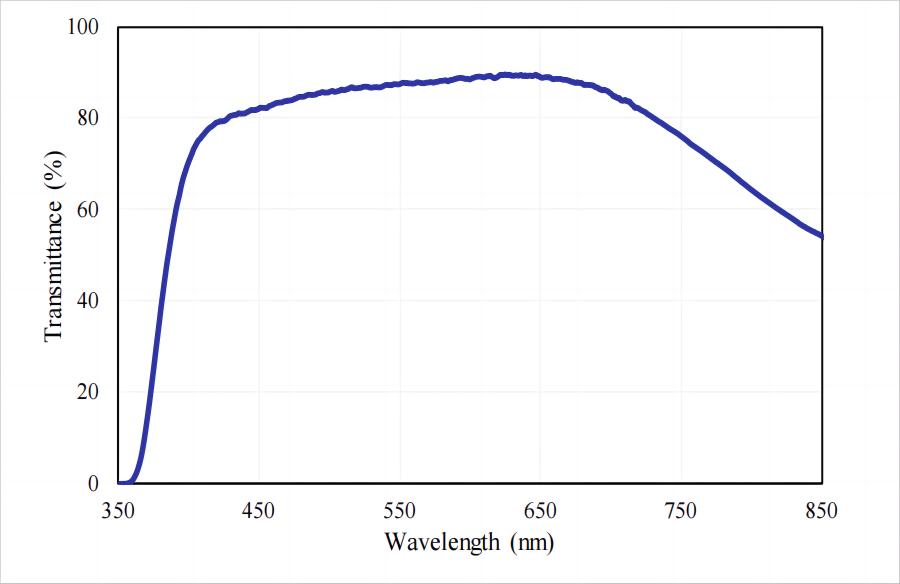

透过率/波长
M Plan Apo 1X	M Plan Apo 2X	M Plan Apo 3.5X


M Plan Apo 5X	M Plan Apo 7.5X	M Plan Apo 10X


M Plan Apo 15X	M Plan Apo 20X	M Plan Apo 50X

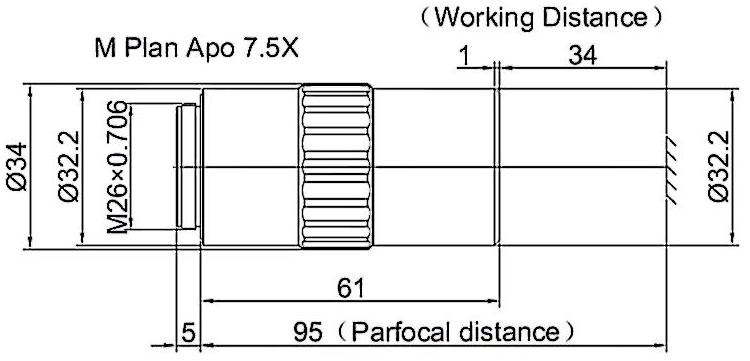

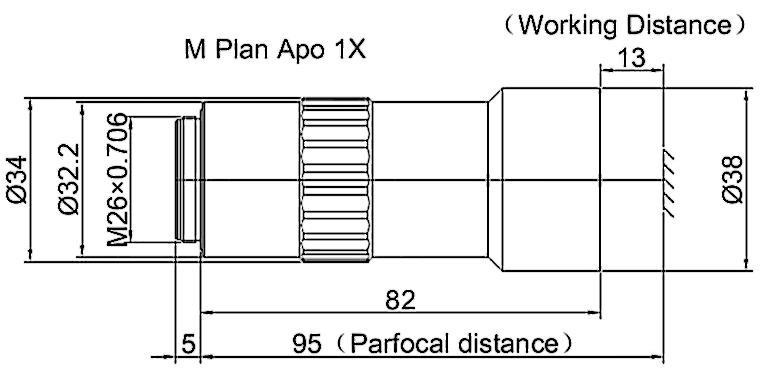

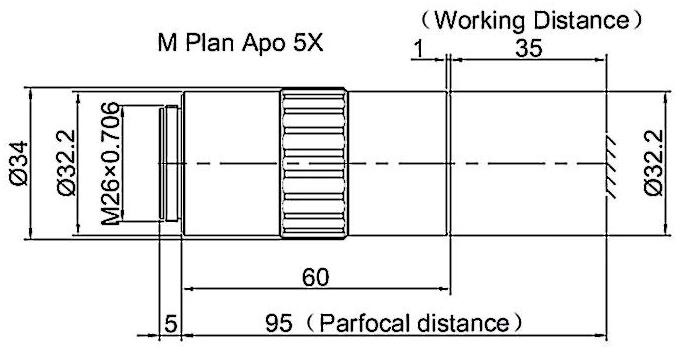

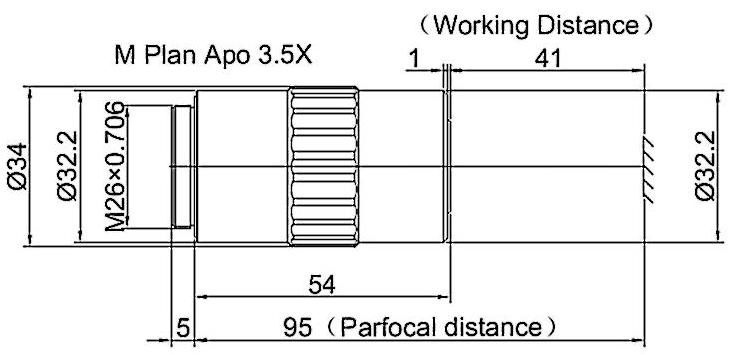

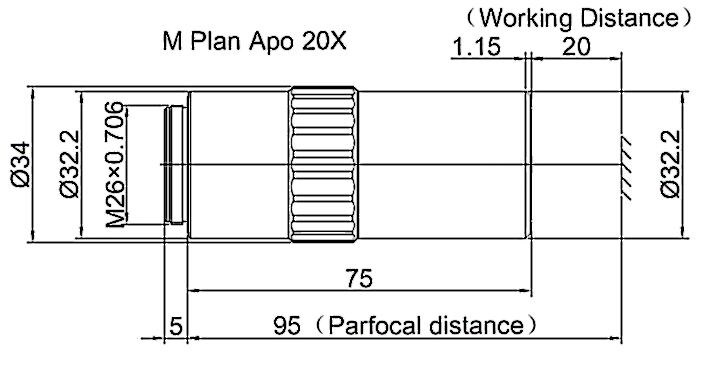

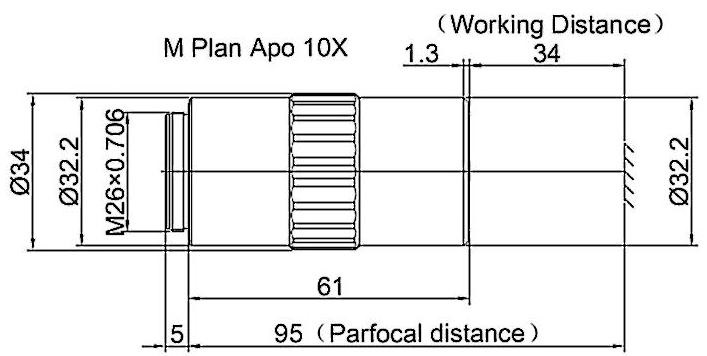

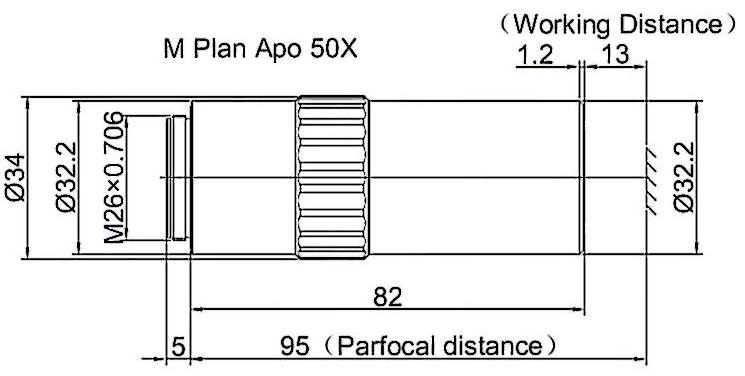

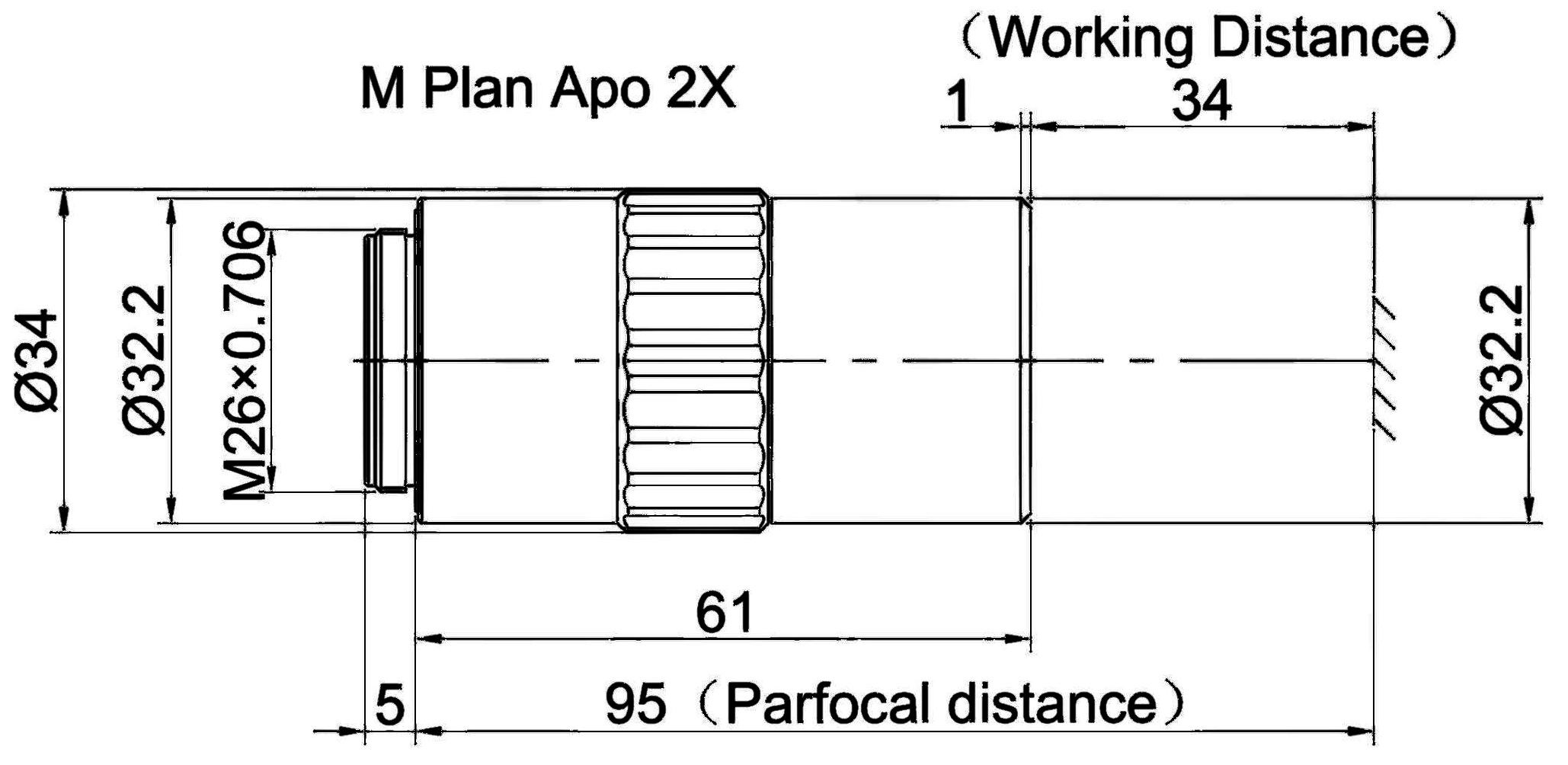

	图纸

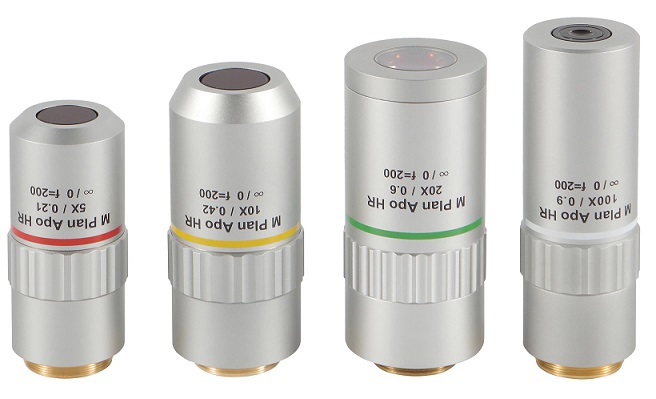

高分辨率平场复消色差物镜(VIS)

M Plan Apo HR（高分辨率平场复消色差物镜）是超高分辨率物镜，无限远共轭齐焦距离为95mm，可用于可见光的同轴观察和会聚，可校正可见光谱400~700nm范围内的色差。

特征

超高分辨率物镜，无限共轭齐焦距离为 95mm
400~700nm范围内的可见光谱的色差校正
全场曲校正，边缘成像清晰
可用于同轴观察和可见光会聚

产品规格和手册

产品手册链接:

名称	NA	WD(mm)	F(mm)	R(um)	±D.F(um)	视场角		重量（g）
名称	NA	WD(mm)	F(mm)	R(um)	±D.F(um)	Φ24目镜	1''相机	重量（g）
M Plan Apo HR 5X	0.21	25	40	1.3	6.2	4.8	1.92×2.56	251
M Plan Apo HR 10X	0.42	15	20	0.7	1.6	2.4	0.96×1.28	382
M Plan Apo HR 20X	0.6	9.5	10	0.5	0.76	1.2	0.48×0.64	563
M Plan Apo HR 100X	0.9	14	2	0.3	0.34	0.24	0.1×0.13	362

注：物镜的分辨率和焦深是根据参考波长（λ=550nm）计算得出的，NA=数值孔径，WD=工作距离，F=焦距，R=分辨率，±DF=焦深

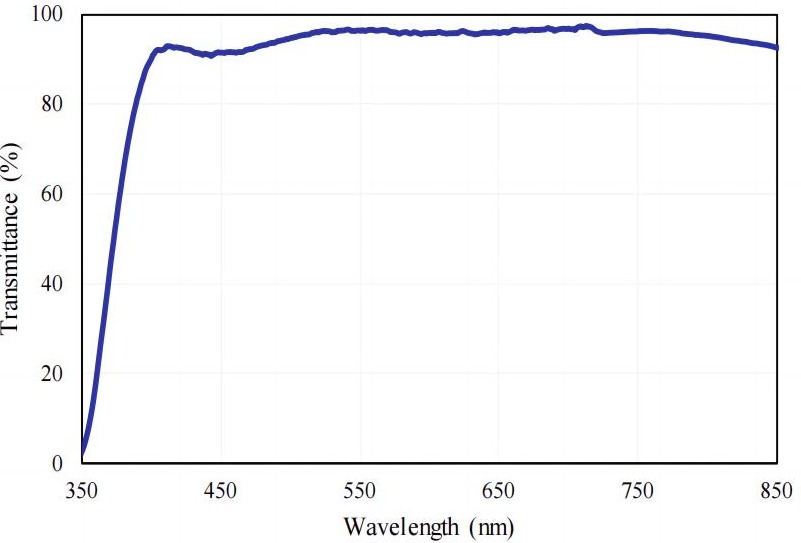

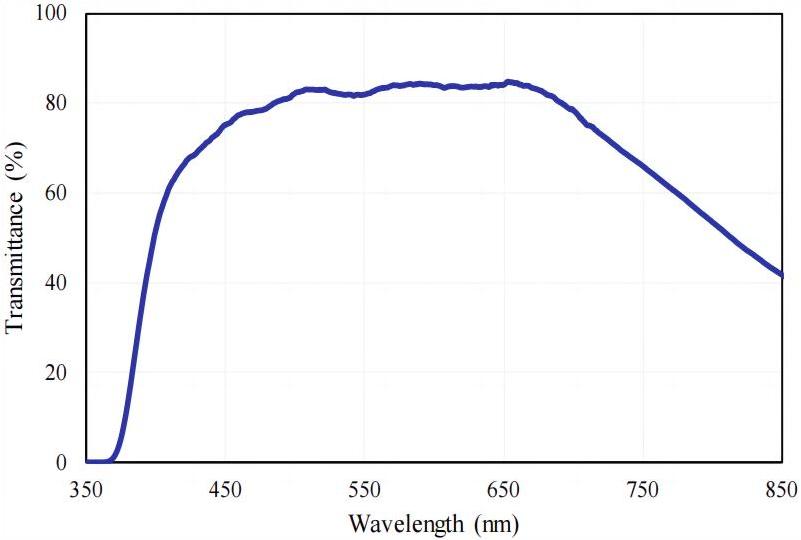

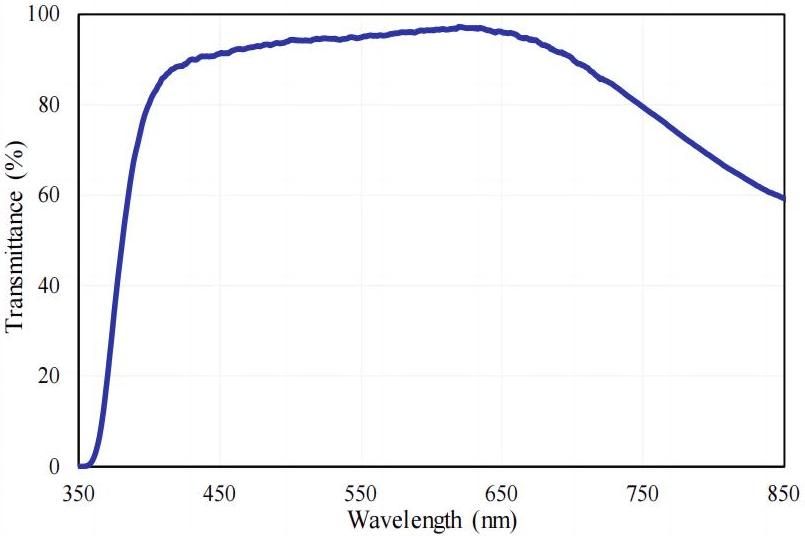

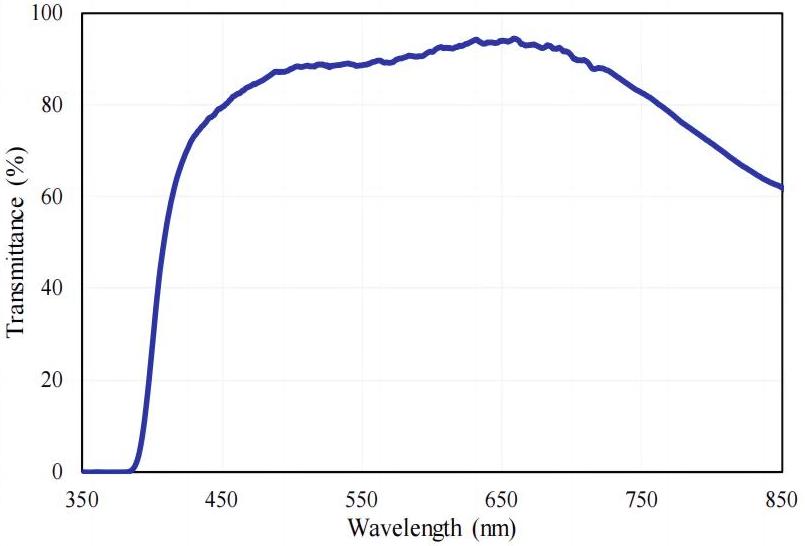

	透过率/波长
M Plan Apo HR 5X	M Plan Apo HR 10X	M Plan Apo HR 100X

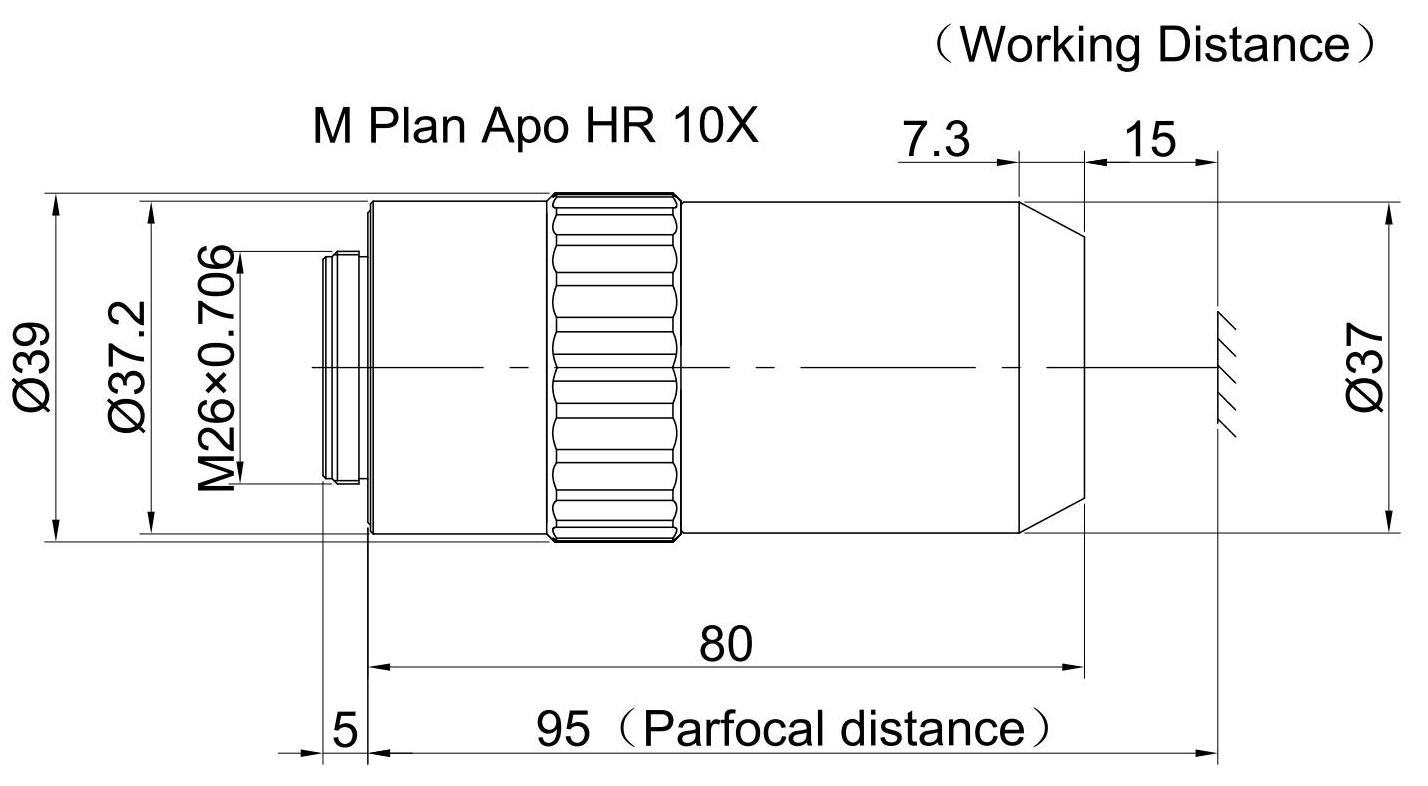

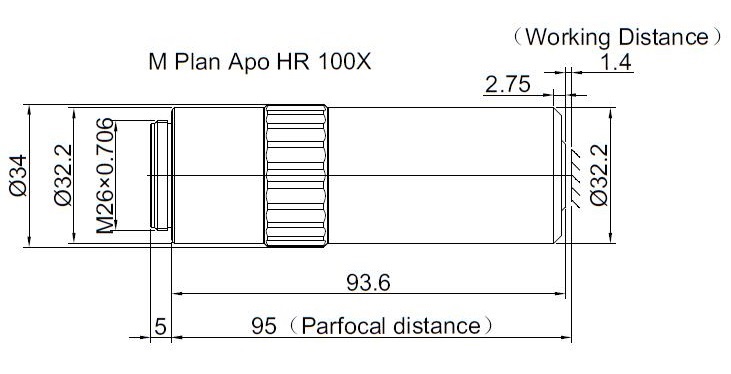

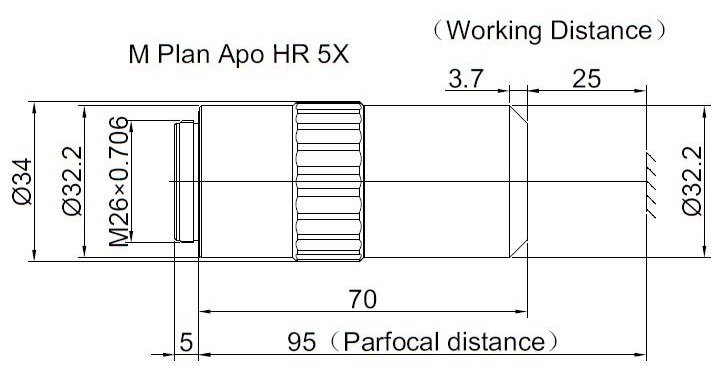

	图纸

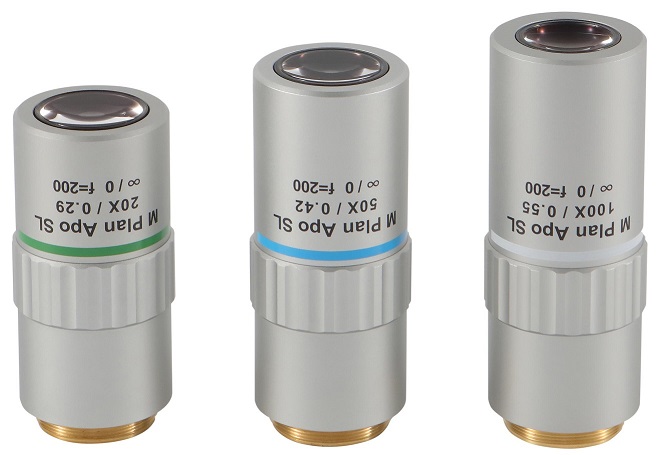

超长工作距离平场复消色差物镜(VIS)

M Plan Apo SL（M Plan Apochromatic Objective Super Long Working Distance）是超长工作距离物镜，无限远共轭齐焦距离为95mm，可用于同轴观察和可见光会聚，校正色差在400~700nm以内可见光谱。

特征

超长工作距离物镜，无限远共轭齐焦距离为 95mm
可见光谱400~700nm范围内的色差校正
全场曲校正，锐利边缘成像
可用于同轴观察和可见光会聚

产品规格和手册

产品手册链接:

名称	NA	WD(mm)	F(mm)	R(um)	±D.F(um)	视场角		重量(g)
名称	NA	WD(mm)	F(mm)	R(um)	±D.F(um)	Φ24目镜	1''相机	重量(g)
M Plan Apo SL 20X	0.29	30	10	0.9	3.3	1.2	0.48×0.64	236
M Plan Apo SL 50X	0.42	20	4	0.7	1.6	0.48	0.19×0.26	286
M Plan Apo SL 100X	0.55	13	2	0.5	0.9	0.24	0.1×0.13	302

注：物镜的分辨率和焦深是根据参考波长（λ=550nm）计算得出的，NA=数值孔径，WD=工作距离，F=焦距， R=分辨率，±DF=焦深

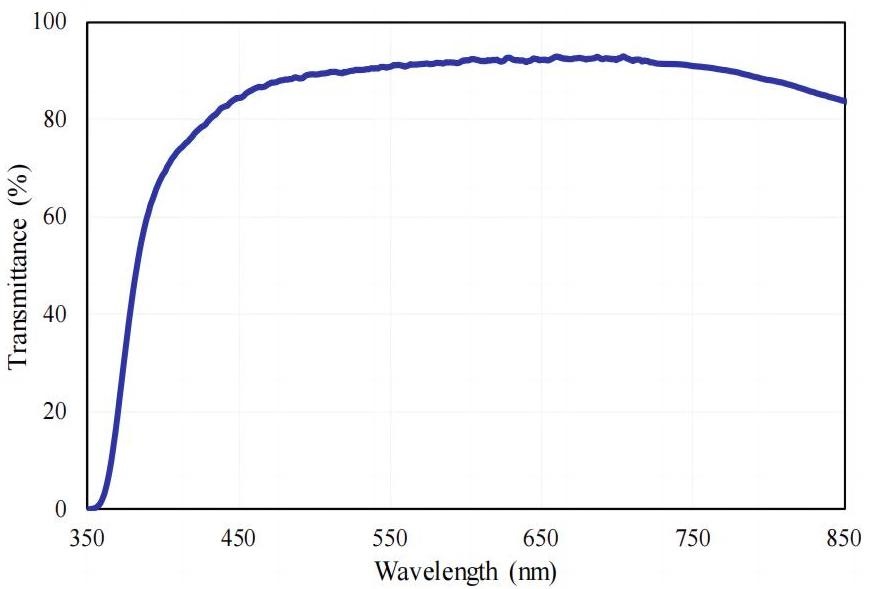

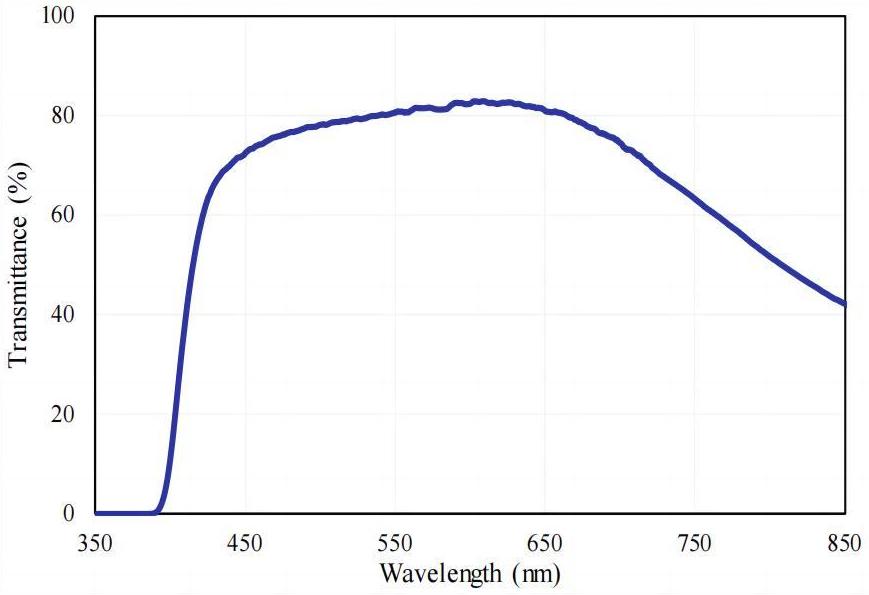

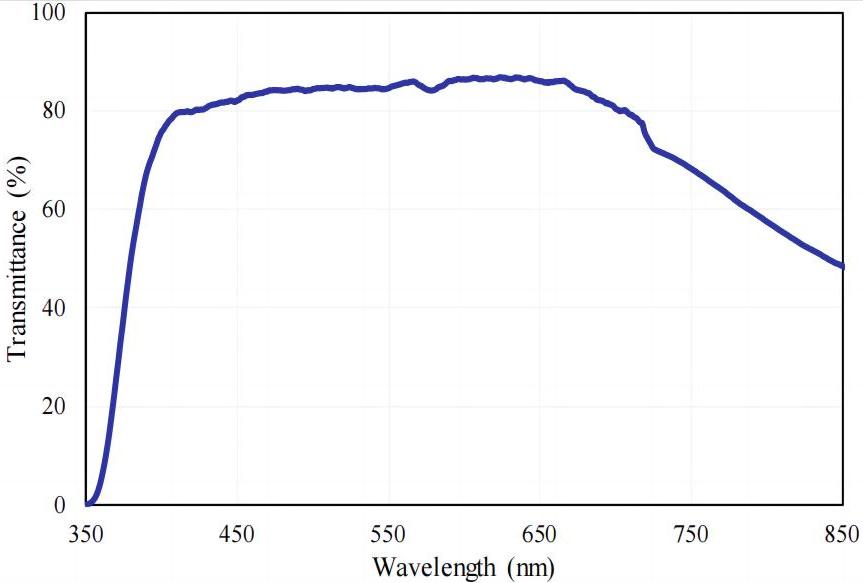

	透过率/波长
M Plan Apo SL 20X	M Plan Apo SL 50X	M Plan Apo SL 100X

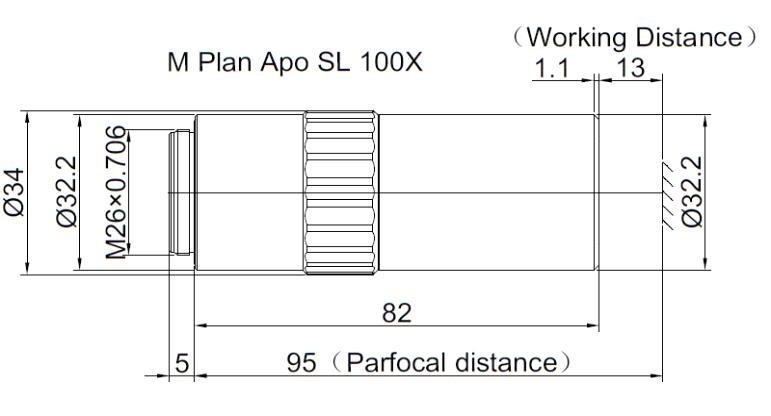

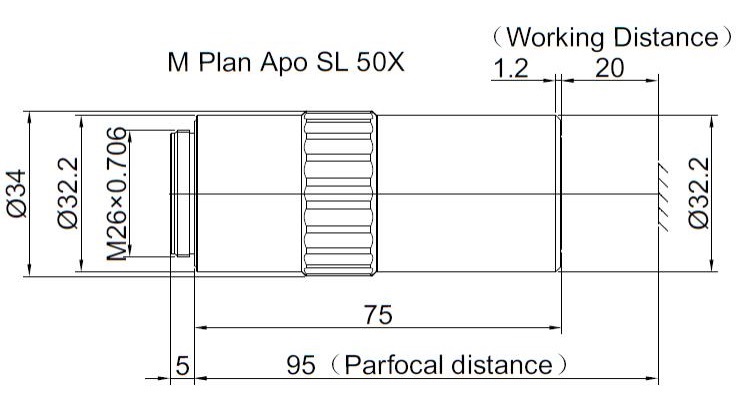

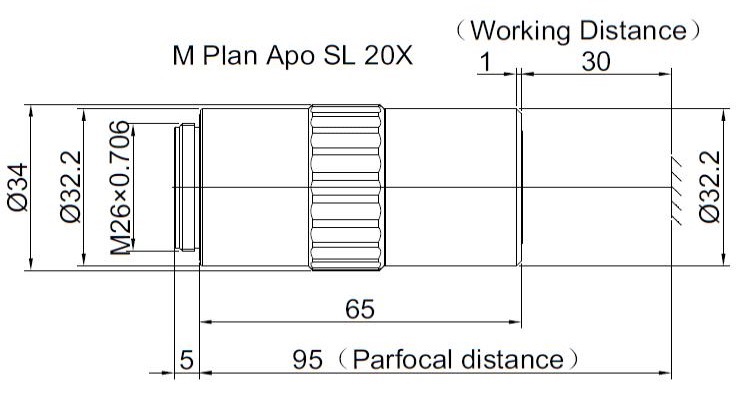

	图纸

平场复消色差物镜

名称	波长	放大倍数	NA	工作距离（mm）	F(MM)	R(um)
平场复消色差物镜（VIS）	可见光	1X ~ 50X	0.025 ~ 0.55	13 ~ 41	4 ~ 200	0.5 ~ 11
高分辨率平场复消色差物镜（VIS）	可见光	5X,10X,20X,100X	0.21, 0.42, 0.6, 0.9	9.5, 14, 15, 25	2, 10, 20, 40	0.3, 0.5, 0.7, 13
超长工作距离平场复消色差物镜（VIS）	可见光	20X,50X,100X	0.29, 0.42, 0.55	13, 20, 30	2, 4, 10	0.5, 0.7, 0.9
平场复消色差物镜（NIR）	近红外	20X,50X	0.42, 0.55	13, 20	4, 10	0.5, 0.65
高分辨率平场复消色差物镜（NIR）	近红外	20X,50X	0.6, 0.67, 0.75	0.4, 0.95, 10	4, 10	0.37, 0.41, 0.46
液晶显示平场复消色差物镜（NIR）	近红外	20X,50X	0.4, 0.45	15, 20	4, 10	0.6, 0.7
平场复消色差物镜（NUV）	近紫外光	20X	0.42	17	10	0.65
高分辨率平场复消色差物镜（NUV）	近紫外光	50X	0.65	10	4	0.42
液晶显示平面复消色差物镜（NUV）	近紫外光	20X,50X	0.4, 0.45	15, 20	4, 10	0.6, 0.7

工业平场物镜

名称	观察方法	放大倍数	NA	工作距离（MM）	F(MM)	R(um)
平场萤石物镜落射同轴照明明场	明场	5X,10X,20X,100X	0.15, 0.3, 0.45, 0.8, 0.9	1, 3, 11, 20	2, 4, 10 ,20, 40	0.31, 0.34, 0.6, 0.9, 1.8
长工作距离平场萤石物镜落射同轴照明明场	明场	20X,50X,100X	0.4, 0.5, 0.8	3.1, 10.4, 12	2, 4, 10	0.34, 0.55 ,0.7
平场物镜明场	明场	5X,10X,20X,100X	0.13, 0.3 ,0.4, 0.55, 0.8	2, 6.8, 8.2, 11.1, 11.5	2, 4, 10, 20, 40	0.34, 0.5, 0.7, 0.9, 2.1
平场萤石物镜落射同轴照明明暗场	明场和暗场	5X,10X,20X,100X	0.15, 0.3 ,0.45, 0.8, 0.9	1, 3, 11, 20	2, 4, 10, 20, 40	0.31, 0.34, 0.6, 0.9, 1.8
长工作距离平场萤石物镜落射同轴照明明暗场	明场和暗场	20X,50X,100X	0.4, 0.5, 0.8	3.1, 10.4, 12	2, 4, 10	0.34, 0.55, 0.7
平场物镜明暗场	明场和暗场	5X,10X,20X,100X	0.13, 0.3, 0.46, 0.75, 0.9	1.4, 1.8, 3.6, 6, 11	2, 4, 10, 20, 40	0.31, 0.37, 0.6, 0.9, 2.1

生物平场物镜

名称	观察方法	放大倍数	NA	工作距离（MM）	F(MM)	色差校正水平
平场复消色差物镜	亮场/荧光	2X,4X,10X,20X	0.1, 0.2, 0.45, 0.75	0.6, 4, 8.5, 20	10, 20, 50, 100	复消色差
平场萤石物镜	亮场/荧光	4X,10X,20X,40X,60X	0.13, 0.3, 0.45. 0.6, 0.7	1.6-2.3 ,2.3-3.3, 7.7-8.9, 14.5, 16.5	3.3, 5, 10, 20, 50	半复消色差
平场萤石相衬物镜	明场/暗场/荧光	4X,10X,20X,40X,60X	0.13, 0.3, 0.45. 0.6, 0.7	1.6-2.3 ,2.3-3.3, 7.7-8.9, 14.5, 16.5	3.3, 5, 10, 20, 50	半复消色差

我们在这里为您服务！


给我们发电子邮件 info@simtrum.com 以获得今天最优惠的价格。		想要更多的技术信息?点击这里获取专业定制系统/解决方案。


没有时间逐个搜索产品?不用担心。您可以下载全系列的瑆创产品线卡，现在点击它。		想要更接近市场动态和技术发展吗?只需花5秒钟作为会员登录，我们将为您带来最新的新闻。(屏幕右上方的登录按钮)

Type

Search Reset

	Availability	Reference Price (USD)
M Plan Apo 1X Plan Apochromatic Objective(VIS) 1X, Numerical Aperture 0.025, Working Distance 13MM, Focal Length 200MM, Resolution 11.0um, Depth of Focus 440um	6-8 weeks	Request for quote
M Plan Apo 2X Plan Apochromatic Objective(VIS) 2X, Numerical Aperture 0.055, Working Distance 34MM, Focal Length 100MM, Resolution 5.0um, Depth of Focus 91um	6-8 weeks	Request for quote
M Plan Apo 3.5X Plan Apochromatic Objective(VIS) 3.5X, Numerical Aperture 0.1, Working Distance 41MM, Focal Length 57.14MM, Resolution 2.8um, Depth of Focus 28um	6-8 weeks	Request for quote
M Plan Apo 5X Plan Apochromatic Objective(VIS) 5X, Numerical Aperture 0.14, Working Distance 35MM, Focal Length 40MM, Resolution 2um, Depth of Focus 14um	6-8 weeks	Request for quote
M Plan Apo 7.5X Plan Apochromatic Objective(VIS) 7.5X, Numerical Aperture 0.21, Working Distance 34MM, Focal Length 26.67MM, Resolution 1.3um, Depth of Focus 6.2um	6-8 weeks	Request for quote
M Plan Apo 10X Plan Apochromatic Objective(VIS) 10X, Numerical Aperture 0.28, Working Distance 34MM, Focal Length 20MM, Resolution 1um, Depth of Focus 3.5um	6-8 weeks	Request for quote
M Plan Apo 15X Plan Apochromatic Objective(VIS) 15X, Numerical Aperture 0.35, Working Distance 22MM, Focal Length 13.33MM, Resolution 0.8um, Depth of Focus 2.2um	6-8 weeks	Request for quote
M Plan Apo 20X Plan Apochromatic Objective(VIS) 20X, Numerical Aperture 0.42, Working Distance 20MM, Focal Length 10MM, Resolution 0.7um, Depth of Focus 1.6um	6-8 weeks	Request for quote
M Plan Apo 50X Plan Apochromatic Objective(VIS) 50X, Numerical Aperture 0.55, Working Distance 13MM, Focal Length 4MM, Resolution 0.5um, Depth of Focus 0.9um	6-8 weeks	Request for quote
M Plan Apo HR 5X Plan Apohromatic Objective High Resolution(VIS) 5X, Numerical Aperture 0.21, Working Distance 25MM, Focal Length 40MM, Resolution 1.3um, Depth of Focus 6.2um	6-8 weeks	Request for quote
M Plan Apo HR 10X Plan Apohromatic Objective High Resolution(VIS) 10X, Numerical Aperture 0.42, Working Distance 15MM, Focal Length 20MM, Resolution 0.7um, Depth of Focus 1.6um	6-8 weeks	Request for quote
M Plan Apo HR 20X Plan Apohromatic Objective High Resolution(VIS) 20X, Numerical Aperture 0.6, Working Distance 9.5MM, Focal Length 10MM, Resolution 0.5um, Depth of Focus 0.76um	6-8 weeks	Request for quote
M Plan Apo HR 100X Plan Apohromatic Objective High Resolution(VIS) 100X, Numerical Aperture 0.9, Working Distance 1.4MM, Focal Length 2MM, Resolution 0.3um, Depth of Focus 0.34um	6-8 weeks	Request for quote
M Plan Apo SL 20X Plan Apochromatic Objective Super Long Working Distance (VIS) 20X, Numerical Aperture 0.29, Working Distance 30MM, Focal Length 10MM, Resolution 0.9um, Depth of Focus 3.3um	6-8 weeks	Request for quote
M Plan Apo SL 50X Plan Apochromatic Objective Super Long Working Distance (VIS) 50X, Numerical Aperture 0.42, Working Distance 20MM, Focal Length 4MM, Resolution 0.7um, Depth of Focus 1.6um	6-8 weeks	Request for quote
M Plan Apo SL 100X Plan Apochromatic Objective Super Long Working Distance (VIS) 100X, Numerical Aperture 0.55, Working Distance 13MM, Focal Length 2MM, Resolution 0.5um, Depth of Focus 0.9um	6-8 weeks	Request for quote

M Plan Apo

M Plan Apo SL 100X - Download

M Plan Apo SL 50X - Download

M Plan Apo SL 20X - Download

M Plan Apo HR 100X - Download

M Plan Apo HR 20X - Download

M Plan Apo HR 10X - Download

M Plan Apo HR 5X - Download

M Plan Apo 50X - Download

M Plan Apo 20X - Download

M Plan Apo 15X - Download

M Plan Apo 10X - Download

M Plan Apo 7.5X - Download

M Plan Apo 5X - Download

M Plan Apo 3.5X - Download

M Plan Apo 2X - Download

M Plan Apo 1X - Download
